¶ 加工说明
¶ 材料要求
- 请使用平整、无翘边的加工材料。
- 送料配件适用于传送硬质材料，也可传送柔韧且厚度较小的材料（例如牛皮纸）和柔软且具有一定厚度的材料（例如软木板、EVA 泡沫板）。
- **硬质材料：**直接放入传送轨进行加工。
- **柔性薄片：**加工时无需使用传送轨，需要使用压料杆。
- **软质厚板：**需要先在材料背面粘贴 PET 胶带，再放入传送轨进行加工。
¶ 硬件要求
-
xTool S1 需安装扩展底座和送料配件后，才能加工超长材料。
-
将材料放上传送轨后，材料悬空的长度不宜超过 30 cm。如加工材料较长，可适当增加传送轨的数量。在送料配件原有的 2 对传送轨上，你可以额外增加 6 对传送轨（前后各 3 对），即送料配件最多可支持 8 对传送轨。
搭配不同数量的传送轨，送料配件可传送的材料长度不同，详见下表。
| 传送轨数量 （送料配件前后的传送轨数量相同） |
可传送宽度（W）与厚度（H） | 可传送长度（L） （含悬空长度30 cm） |
可加工长度（P） |
|---|---|---|---|
2 对（原装传送轨） |
 0mm ＜ W ≤ 545mm 0mm ＜ H ≤ 14mm |
0mm ＜ L ≤ 1070mm | 0mm ＜ P ≤ 820mm |
4 对 |
0mm ＜ L ≤ 1690mm | 0mm ＜ P ≤ 1440mm | |
6 对 |
0mm ＜ L ≤ 2310mm | 0mm ＜ P ≤ 2060mm | |
8 对 |
0mm ＜ L ≤ 2930mm | 0mm ＜ P ≤ 2680mm |
¶ 软件要求
仅电脑端 XCS 支持送料配件模式，手机端和 iPad 端 XCS 不支持该加工模式。
¶ 操作步骤
¶ 放置材料
danger
**注意：**此处以加工硬质材料为例，如需了解柔性薄片和软质厚板材料的放置方法，请查看送料配件的使用方法。
（1）逆时针旋转上方旋钮，使压轮升高。
（2）将材料放入送料配件中。注意材料的侧边应与送料配件的网格竖线平行，且与压轮不相交。
color1
提示：
（1）若材料侧边与网格竖线不平行，可能会造成加工图案歪斜。
（2）若材料侧边与压轮相交，则进料过程中材料可能会因为压轮的挤压而发生移位。
（3）使用送料配件后，激光器仅在短轨上方区域内对材料进行加工。
（3）顺时针旋转上方旋钮降低压轮，压住材料。
danger
**注意：**压轮压力的设置请参考附录“常用材料压轮压力挡位推荐表”。请勿将压轮的压力设置过大，否则可能导致机器故障。
如需微调材料位置，可旋转下方旋钮，顺时针旋转推入材料，逆时针旋转推出材料。
¶ 打开已有项目或新建项目
你可以使用以往保存过的项目进行加工，也可以新建一个项目，从头开始设计加工图案、设置各项参数。
¶ - 打开已有项目

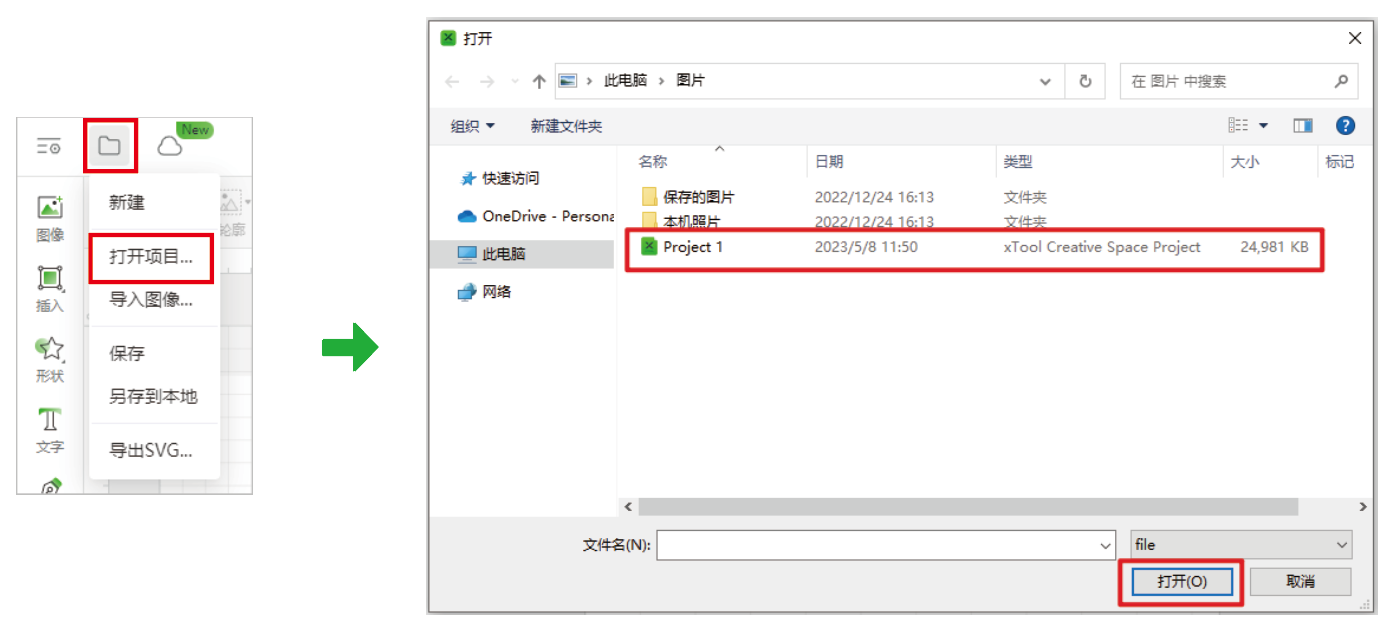

在 XCS 左上角，点击
图标，选择“打开项目 ...”。在弹窗中选择类型为 xTool Creative Space Project (.xcs) 的文件，点击“打开”。
danger
**注意：**项目文件中可包含加工图案、加工模式、加工参数等信息。但是，若该项目对应的机器型号、加工模式或材料厚度等与当前加工场景不同，则你需要根据实际情况重新设置对应的参数。
¶ - 新建项目

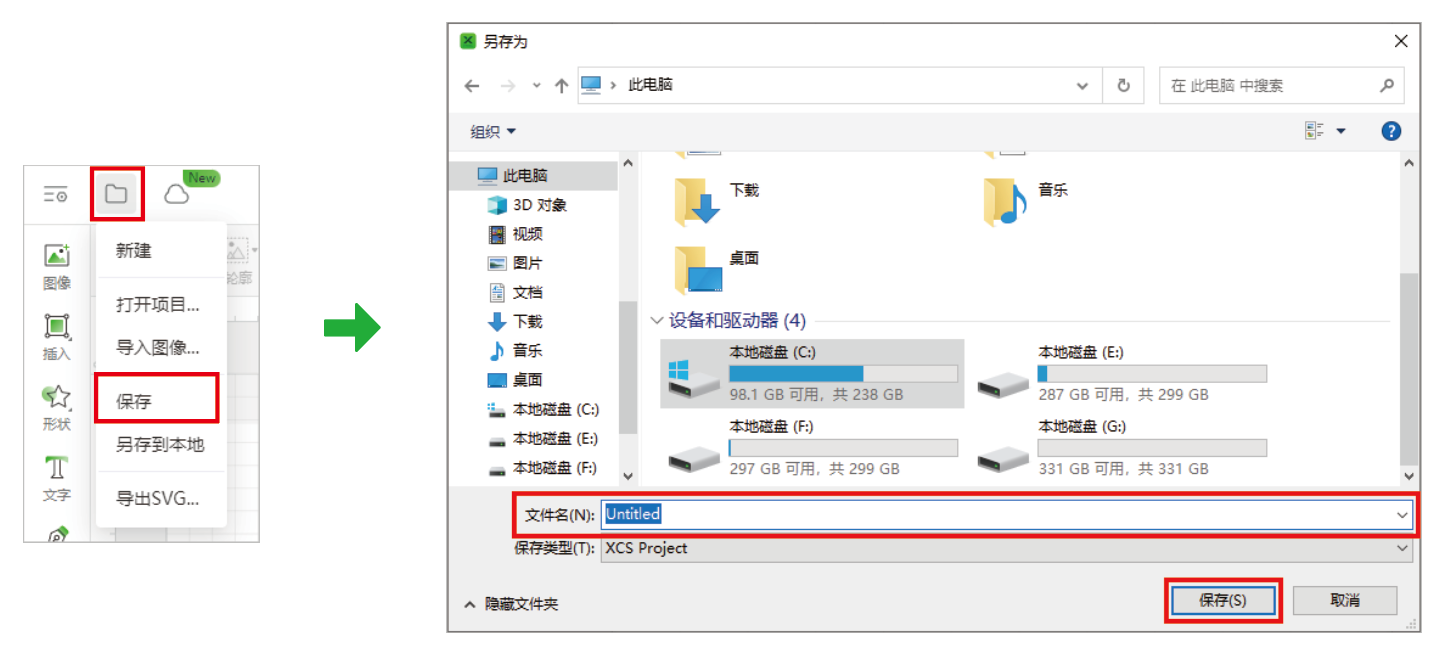

打开 XCS 时，软件默认为你新建一个空白项目。你可以在 XCS 左上角点击 图标，选择“保存”，命名并保存当前编辑的项目。
¶ 选择加工模式和材料名称
（1）在 XCS 界面右侧，选择“送料配件”模式。

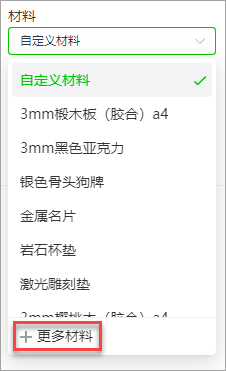

（2）在“材料”下拉列表中，选择你所用的材料对应的名称。
color1
提示：
如列表中不包含你使用的材料，可点击“+更多材料”进入 xTool Selected 官方耗材库查找更多材料。
如未找到对应的材料名称，可选择“自定义材料”。
danger
提示：
假如你在材料列表或耗材库中选择了材料名称，则软件会根据材料类型自动设置加工参数。
软件自动生成的参数设置可应用于 xTool 官方材料。你可以根据需要对参数进行调整。
（3）根据需要，选择开启或关闭“激光头位置”。
color1

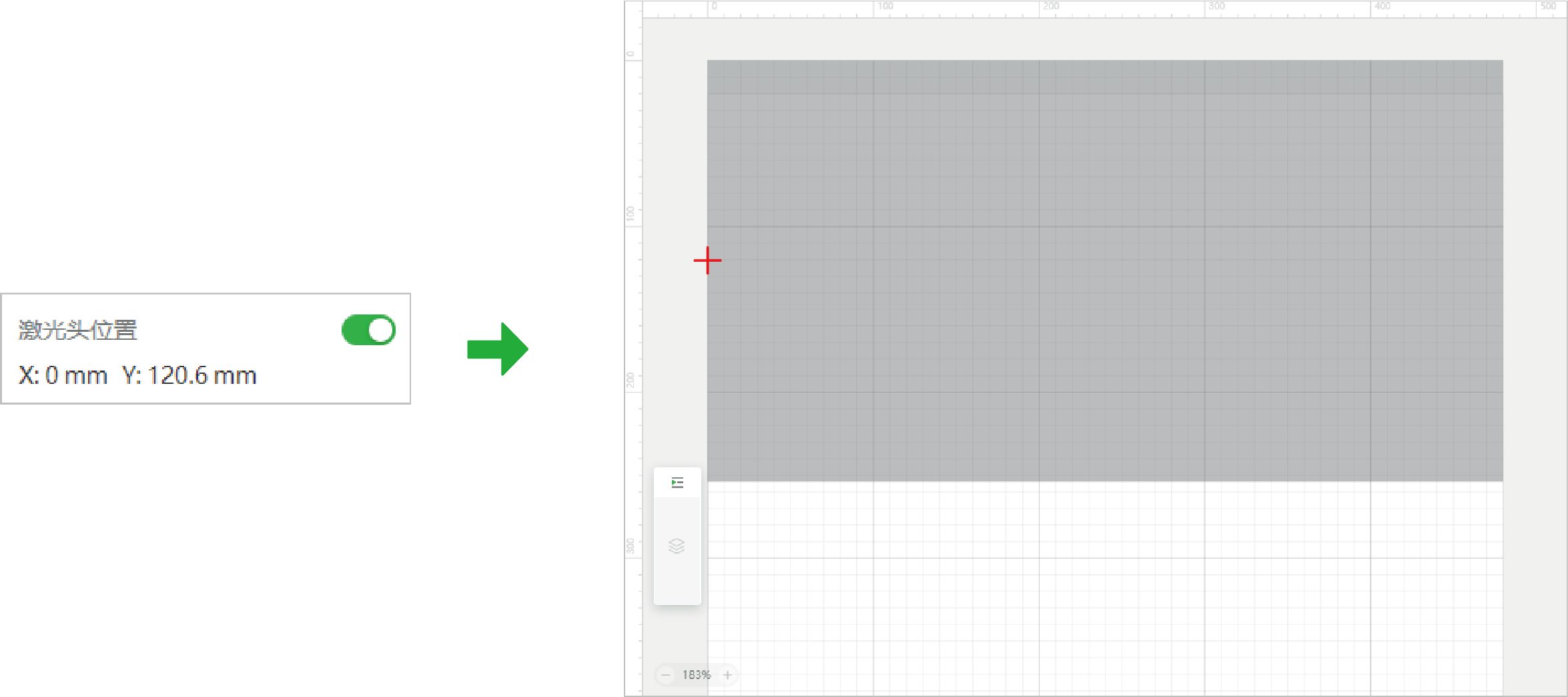

**提示：**若开启“激光头位置”，则 XCS 将实时显示激光器在加工区域中的位置。画布中的红色十字即表示激光器位置，同时“激光头位置”参数下方显示激光器的坐标。
¶ 激光对焦
xTool S1 配备有距离传感器，可以自动测量激光器与材料表面的距离。你也可以手动测量和计算激光器与材料表面的距离，将得到的数值输入 XCS 中。加工时，xTool S1 将根据“距离”参数进行对焦。
¶ - 自动测距
（1）移动激光器至材料上方，使定位光斑落于材料表面。

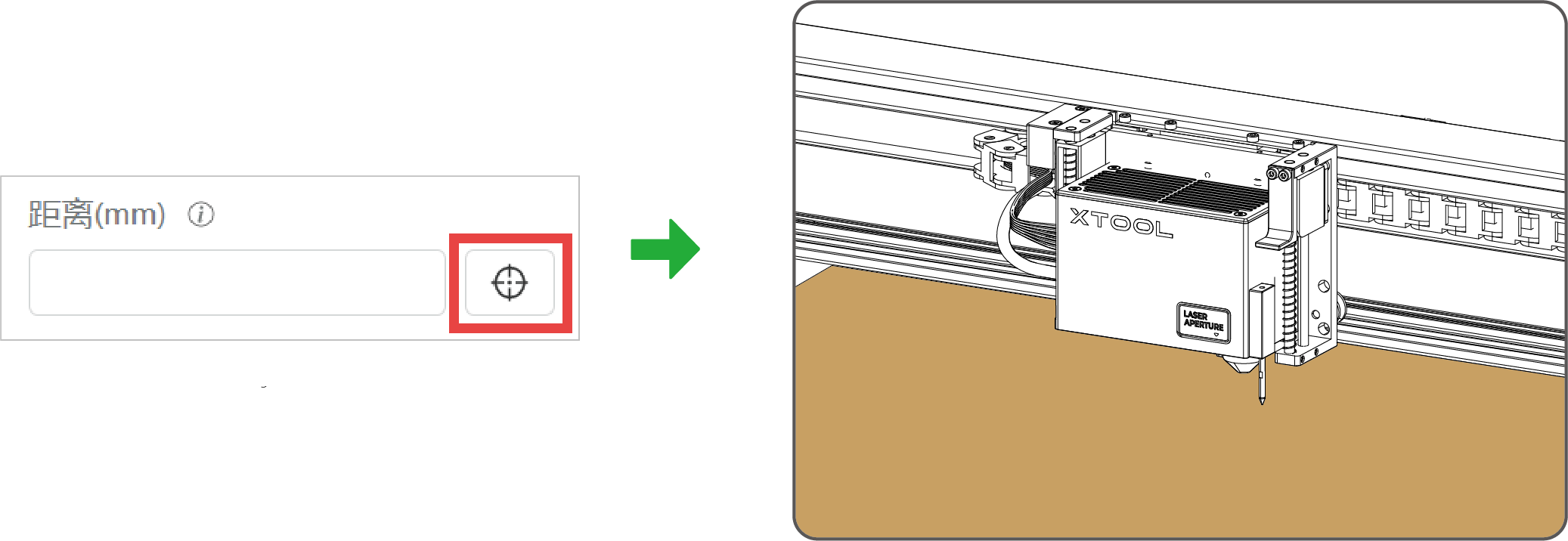

（2）在 XCS 界面右侧，点击“距离”参数下的
图标，xTool S1 将自动测量激光器到材料表面的距离。
danger
**注意：**自动测距前，确保距离传感器的探针处于未伸出的状态。
¶ - 手动测距

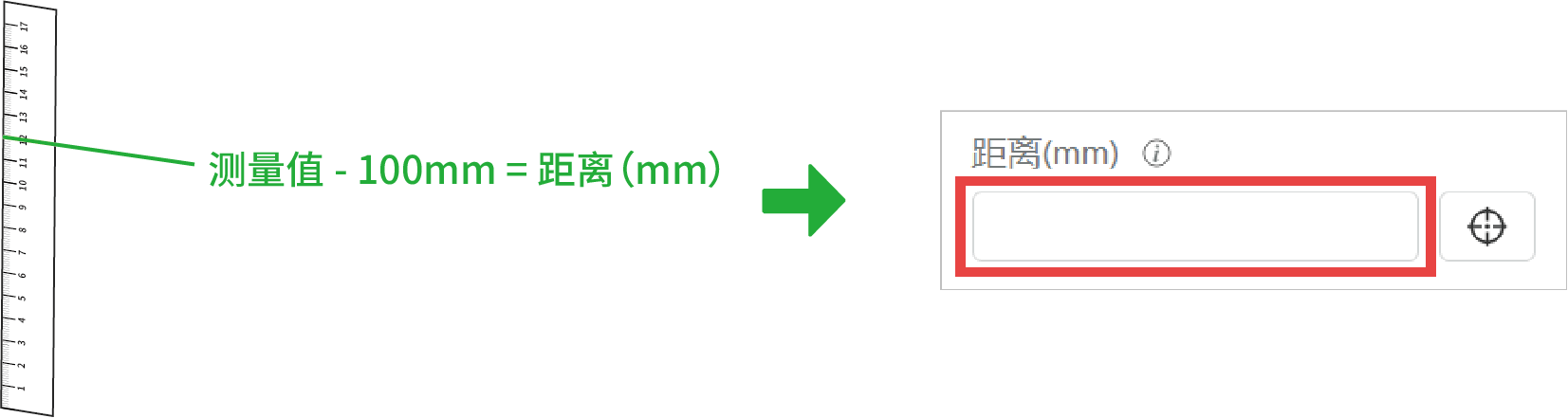

（1）使用尺子测量材料上表面到激光器顶部的距离。
（2）将步骤（1）测量得到的数值减去 100 mm（3.937 英寸），把计算值输入 XCS 右侧的“距离”参数中。
¶ 设计加工图案
- 画布区域说明

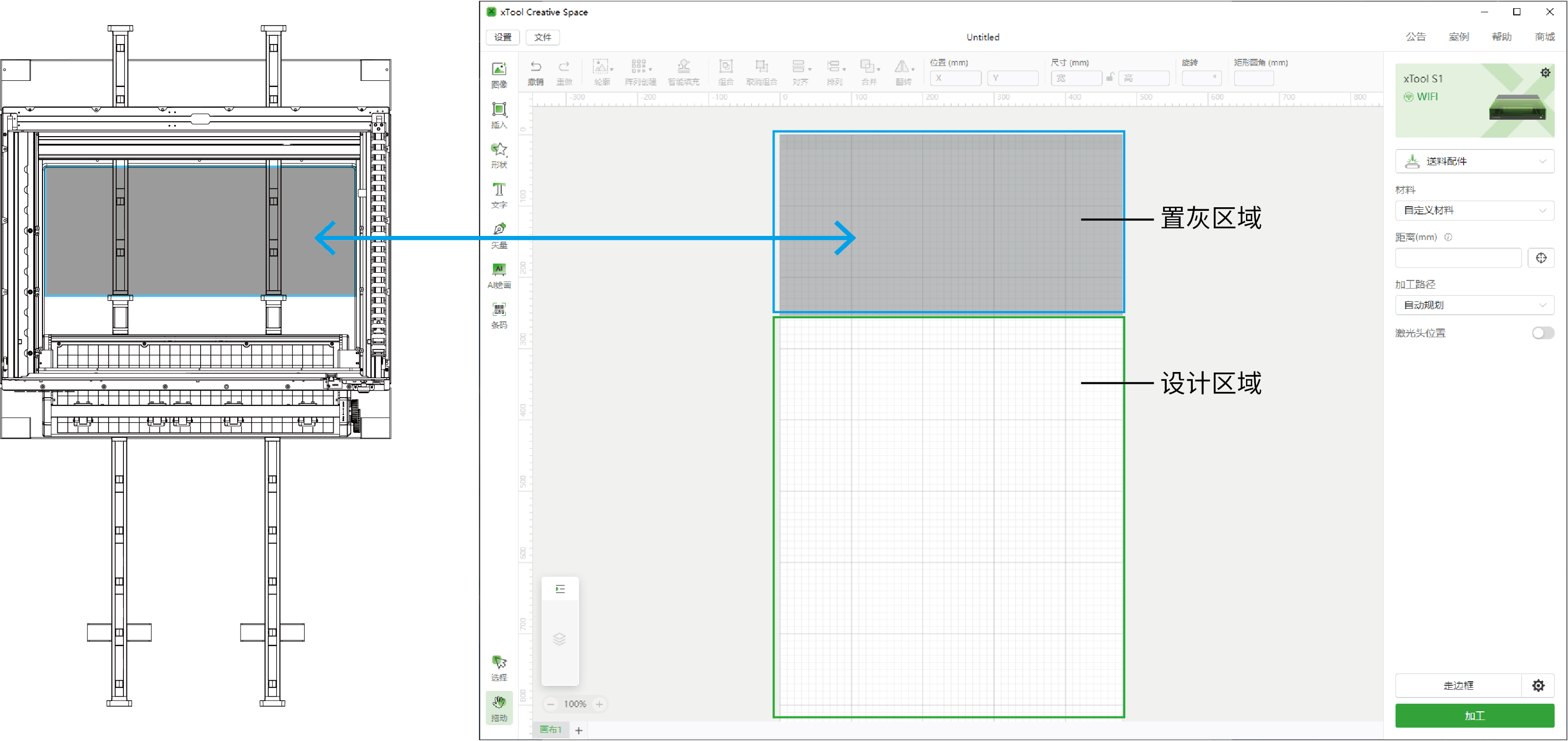

由于激光器仅在短轨区域对材料进行加工，因此短轨以上区域在 XCS 画布中显示为置灰区域。请勿将设计元素放置于置灰区域内，设备无法对置灰区域内的元素进行加工。

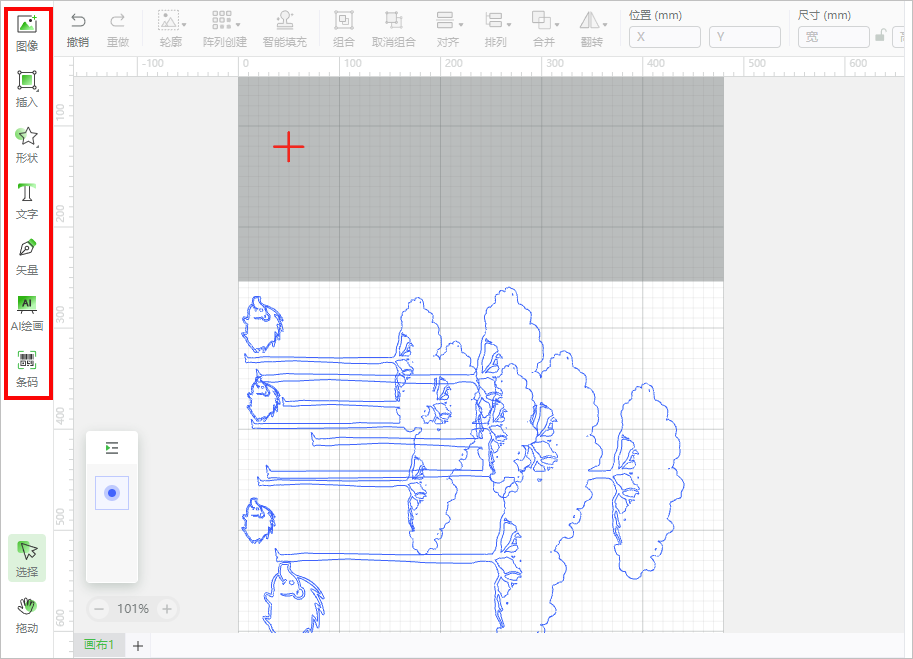

（1）使用画布左侧的工具，在画布的设计区域内创建对象。你可以导入图像、插入图形、输入文字或绘制图案等。
color1
**提示：**XCS 支持导入的图像格式：SVG、DXF、JPG、JPEG、PNG、BMP 等。

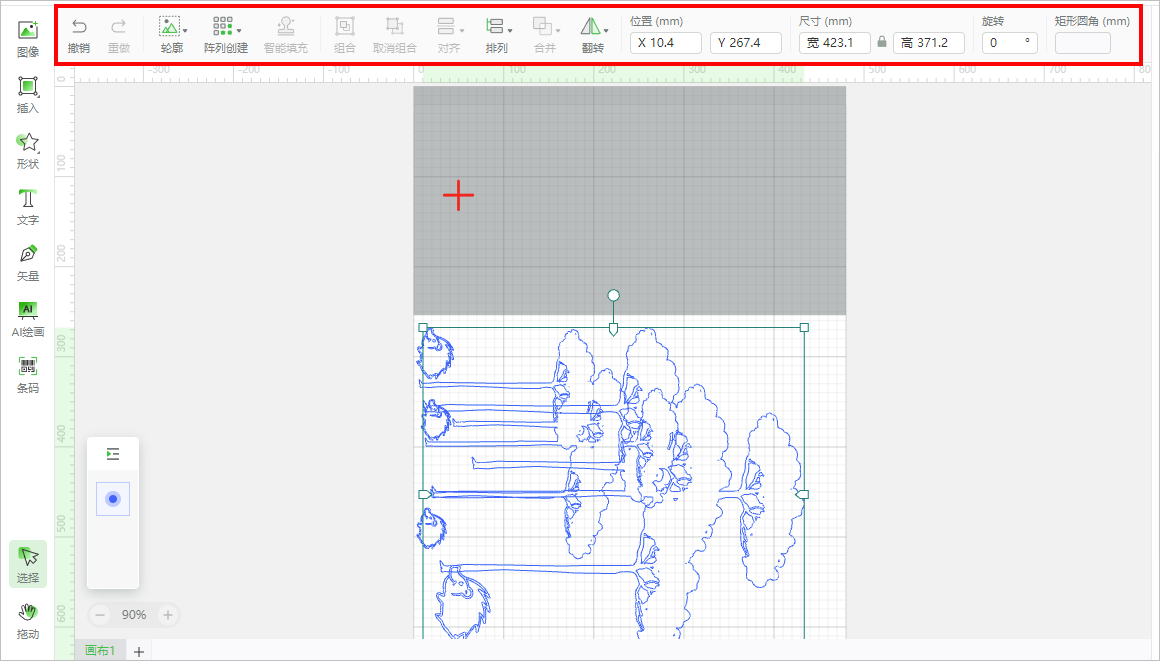

（2）选中对象，使用画布上方的工具栏，进一步调整对象。
color1

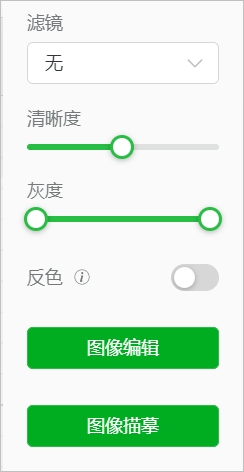

**提示：**若选中的对象为图像，你还可以使用画布右侧的工具编辑图像。
¶ 设置加工参数

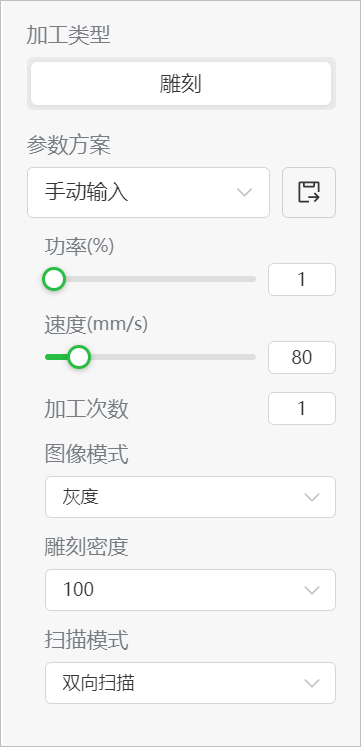

选中画布中的对象，然后在 XCS 主界面右侧，为选中的对象设置加工参数。
danger
注意：
设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
- 位图对象

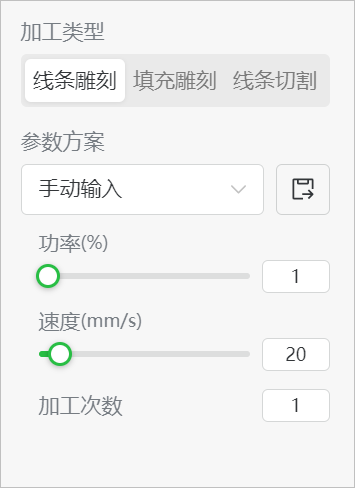

- 矢量对象
color1
**提示：**关于各个参数的具体含义，请查看：xTool Creative Space。
¶ 预览加工区域
（1）在软件右下角，点击“走边框”按钮旁边的
图标，设置走边框速度。
（2）根据你所使用的激光器类型，佩戴好可阻隔相应波长激光（蓝色激光 455 nm，红外激光 1064 nm）的护目镜。

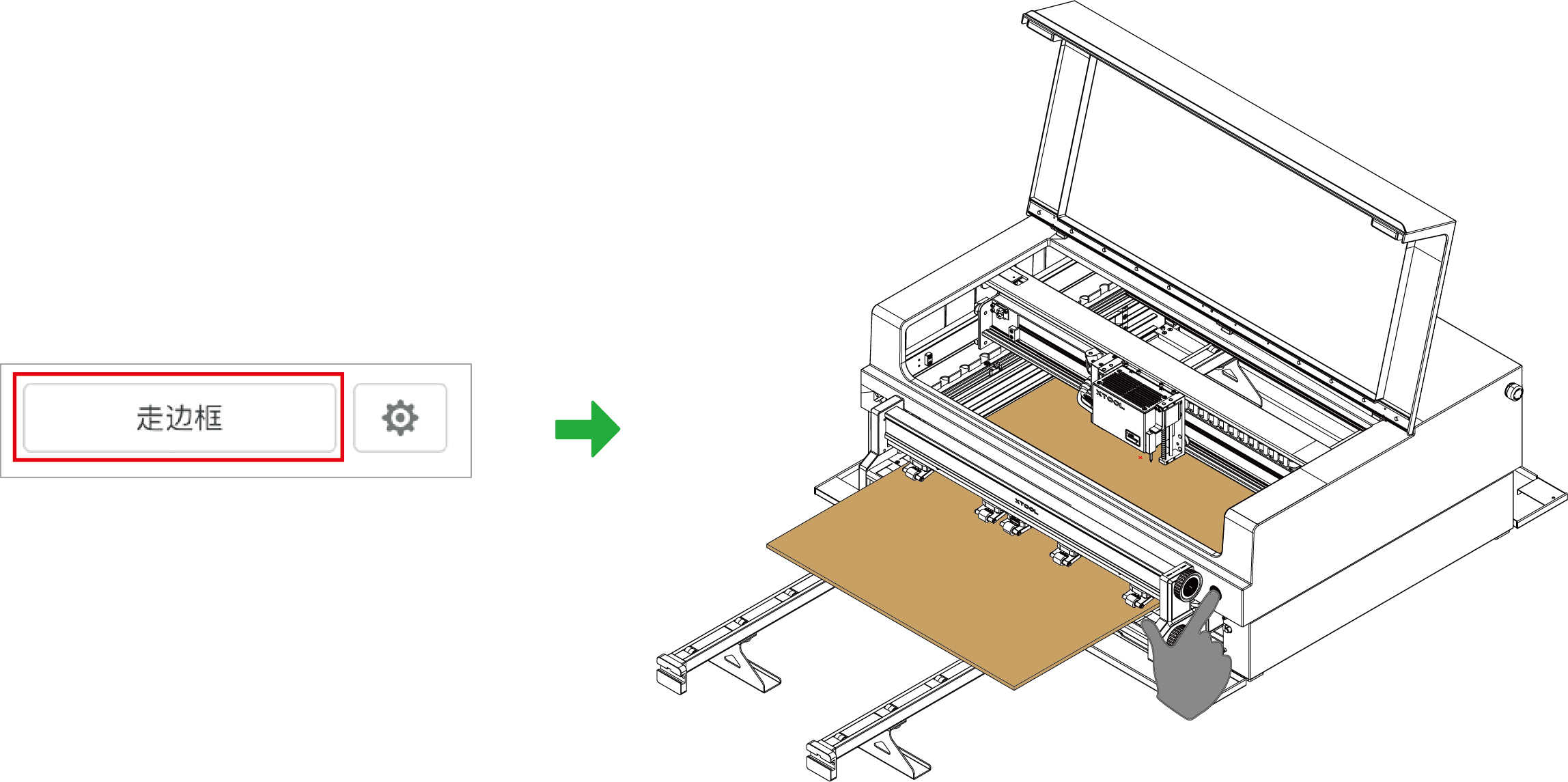

（3）在 XCS 上点击“走边框”，在设备上按下按钮，开始走边框。激光光斑将沿着加工图案的边缘移动，你可以在材料表面预览加工区域。
（3）确认加工区域后，点击“结束”。如果加工区域不理想，你可以调整材料位置或画布中的元素位置，然后重新走边框进行预览。
¶ 开始加工
danger
**注意：**若在环境温度较低（10℃ 或以下）时使用红外激光器，请先将红外激光器预热 2 分钟，以确保更好的加工效果。

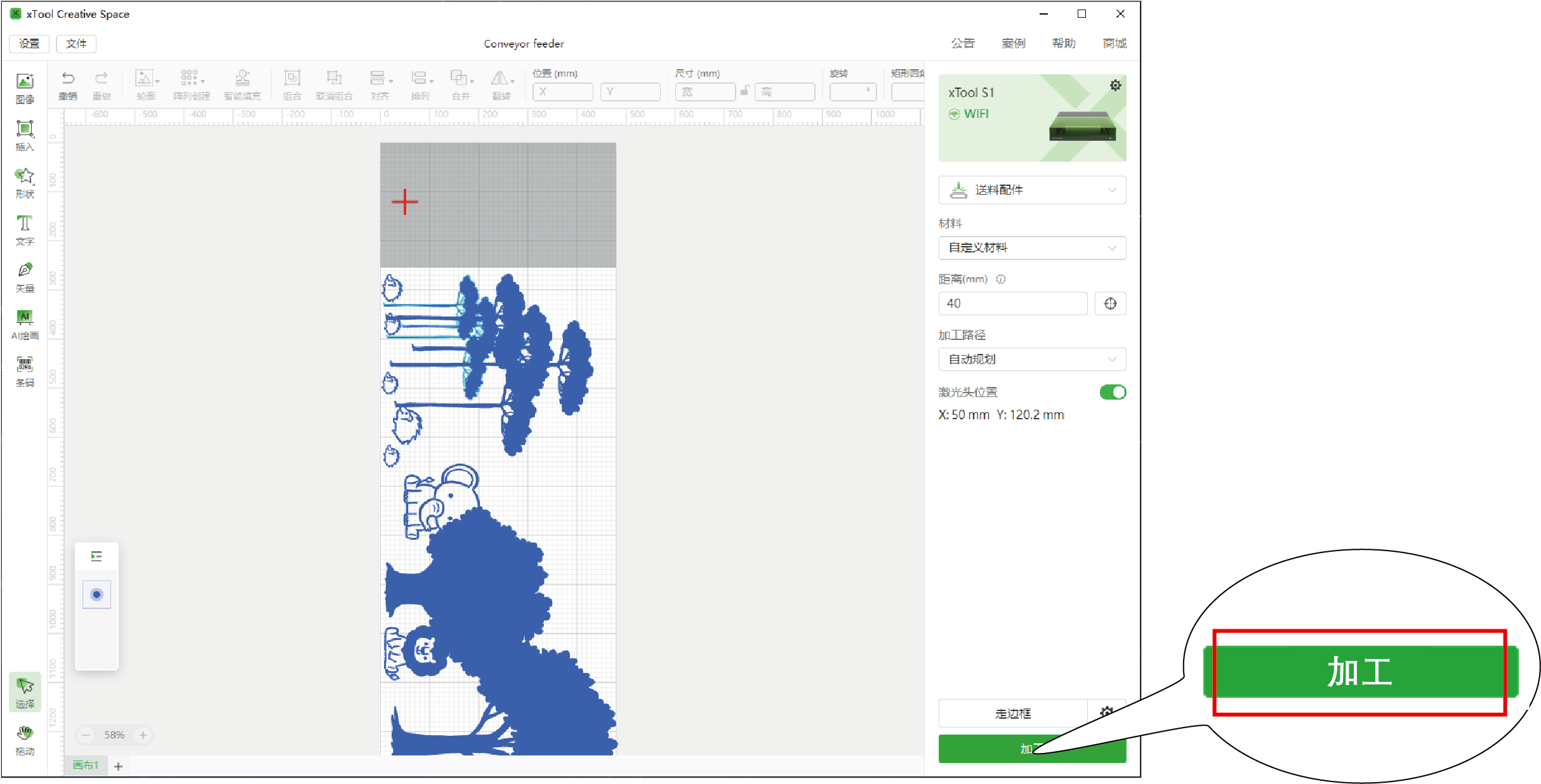

（1）在软件右下角，点击“加工”。

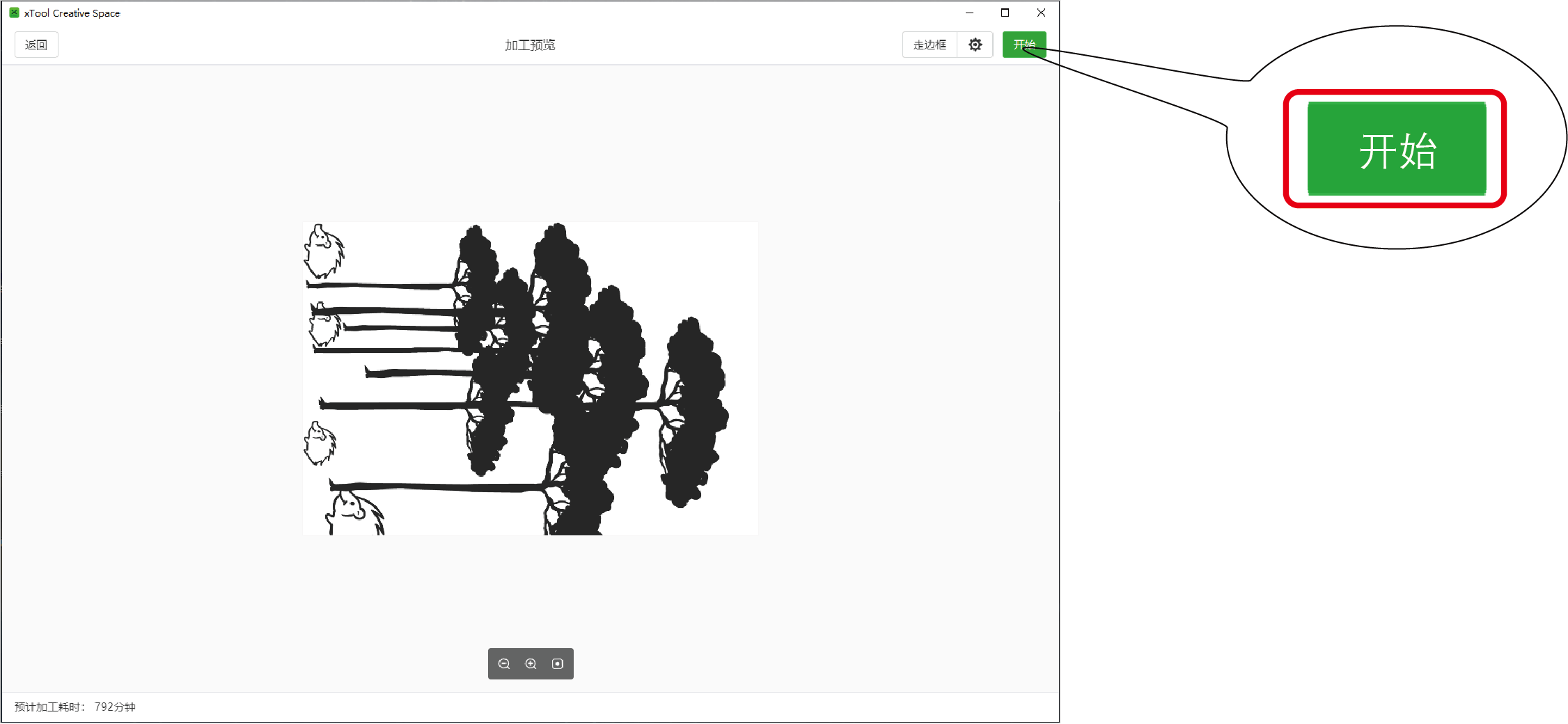

（2）在软件中预览加工对象，然后，在软件右上角点击“开始”。
（3）佩戴好激光防护镜，关闭 xTool S1 的盖子，按下按钮，开始加工。
