蜂窝板是 xTool S1 的辅助配件，在激光切割时能够减小材料背部熏黄面积，提升切割效果，同时也能够保护设备底板。此外，蜂窝板配备的固定销可以帮助固定材料，防止材料在加工过程中移位。
¶ 物料清单
|
蜂窝板 |
|---|---|
 |
固定销 |
 |
用户手册 |
¶ 使用说明

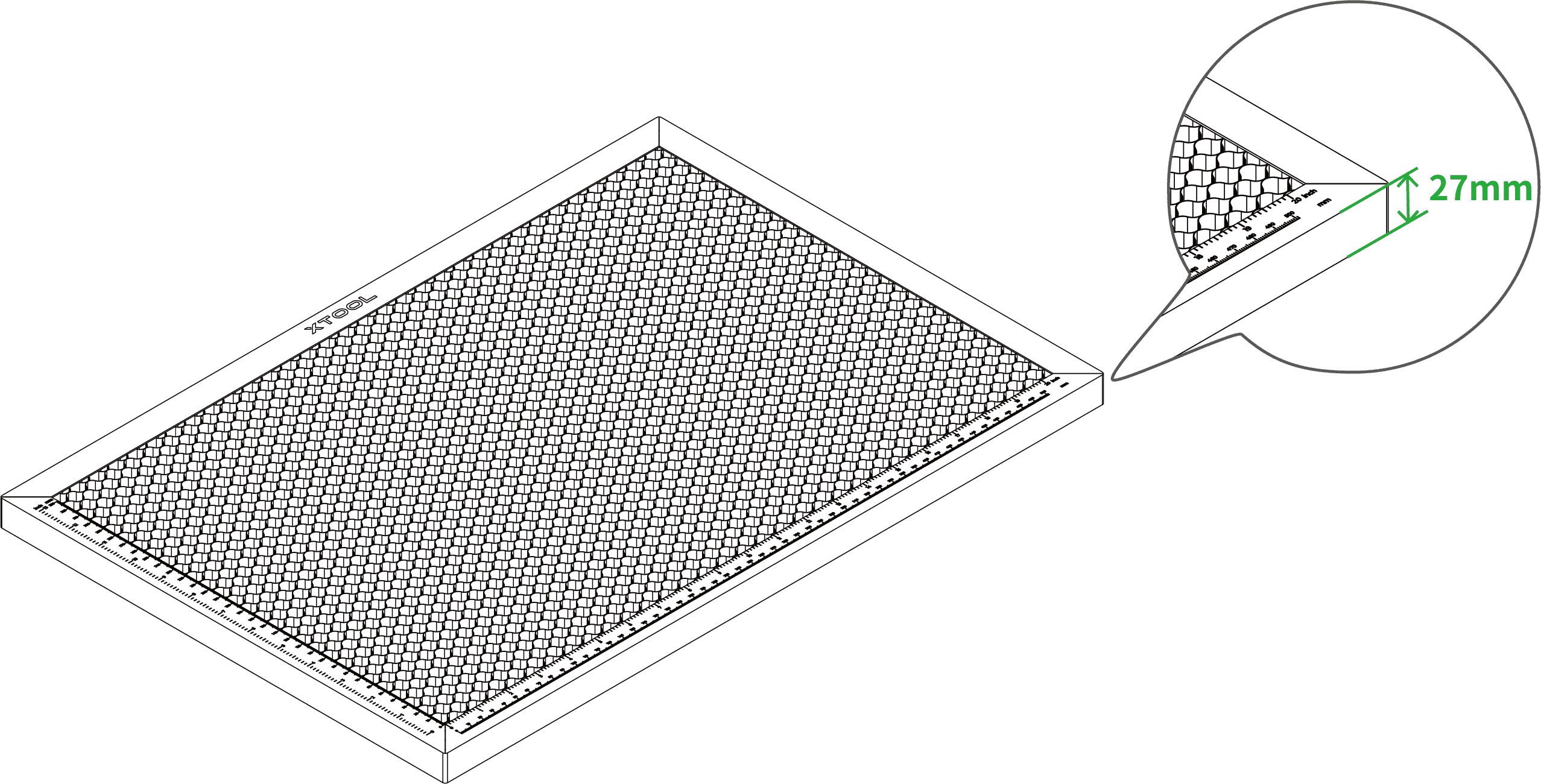

蜂窝板的高度为 27 mm，若使用蜂窝板，需考虑蜂窝板对材料高度的影响。
| 设备与配件组合 | 可加工材料厚度（H） |
|---|---|
| xTool S1 | 0 mm ＜ H ≤ 42 mm |
| xTool S1 + 蜂窝板 | 0 mm ＜ H ≤ 15 mm |
| xTool S1 + 扩展底座 + 蜂窝板 | 0 mm ＜ H ≤ 99 mm |
| xTool S1 + 扩展底座（支持送料版） + 蜂窝板 | 0 mm ＜ H ≤ 106.5 mm |
¶ 使用蜂窝板
将蜂窝板放置到底板上，并推至最右。
提示： 蜂窝板推至最右时，可用的加工区域面积最大。
¶ 使用固定销
提示： 固定销可用于厚度不超过 8mm 的材料。
- 把材料放置到蜂窝板上。
- 将固定销插入蜂窝板中，固定材料的四个角。
注意： 固定销插入后，调整其拉环，使拉环保持水平，以免阻碍激光器的运动。
¶ 配合扩展底座使用
xTool S1 扩展底座共有 A、B 两个挡位，请根据加工材料的厚度选择合适的挡位放置蜂窝板。
| 蜂窝板放置挡位 | 可加工材料厚度（H） |
|---|---|
| A 挡 | 0 mm ＜ H ≤ 55 mm |
| B 挡 | 44 mm ≤ H ≤ 99 mm |
- 使用 A 挡
（1）将蜂窝板的底边对准扩展底座 A 挡位的挡板，放入蜂窝板。
（2）将蜂窝板推至最右，以确保可用的加工区域面积最大。
- 使用 B 挡
（1）将蜂窝板放置到底板上。
（2）将蜂窝板推至最右，以确保可用的加工区域面积最大。
¶ 配合扩展底座（支持送料版）使用
xTool S1 扩展底座（支持送料版）共有 A、B、C、D 四个挡位，请根据加工材料的厚度选择合适的挡位。
| 蜂窝板放置挡位 | 可加工材料厚度（H） |
|---|---|
| A 挡 | 0 mm ≤ H ≤ 43.5 mm |
| B 挡 | 9.5 mm ≤ H ≤ 64.5 mm |
| C 挡 | 30.5 mm ≤ H ≤ 85.5 mm |
| D 挡 | 51.5 mm ≤ H ≤ 106.5 mm |
（1）根据材料厚度，选择合适的挡位放置底板。
（2）将蜂窝板放置到底板上，并推至最右。
提示： 蜂窝板推至最右时，可用的加工区域面积最大。
