¶ 校准传送带
传送带有三种校准类型。
其中，皮带安装校准是通过调节皮带的位置、松紧等方式，对皮带进行机械性校准，确保皮带正常运动。若皮带运动正常，则无需进行皮带安装校准。若进行了皮带安装校准，则你还需依次进行角度偏差校准、X 轴偏差校准，以确保运动精度。
若传送带的皮带正常运动，但是运动的方向、距离不准确，则需要先进行角度偏差校准，再进行 X 轴偏差校准。
| 校准类型 | 校准情景 |
|---|---|
| 皮带安装校准 | + 皮带出现运动异常（例如运转时卡顿、发出异响、向一侧偏移等） |
| 角度偏差校准 | + 长途运输 + 大幅度移动 + 加工较重的材料（超过 1 千克） + 更换皮带 |
| X 轴偏差校准 | + 长途运输 + 大幅度移动 + 加工较重的材料（超过 1 千克） + 更换皮带 |
¶ 皮带安装校准
若发现皮带运动异常，例如运转时卡顿、发出异响、向一侧偏移等，可能是皮带安装不当，需要对皮带进行校准与调试。
工具准备：
- 3mm 内六角螺丝刀（传送带随附）
- 6mm 内六角螺丝刀
- 撬棒（选用）

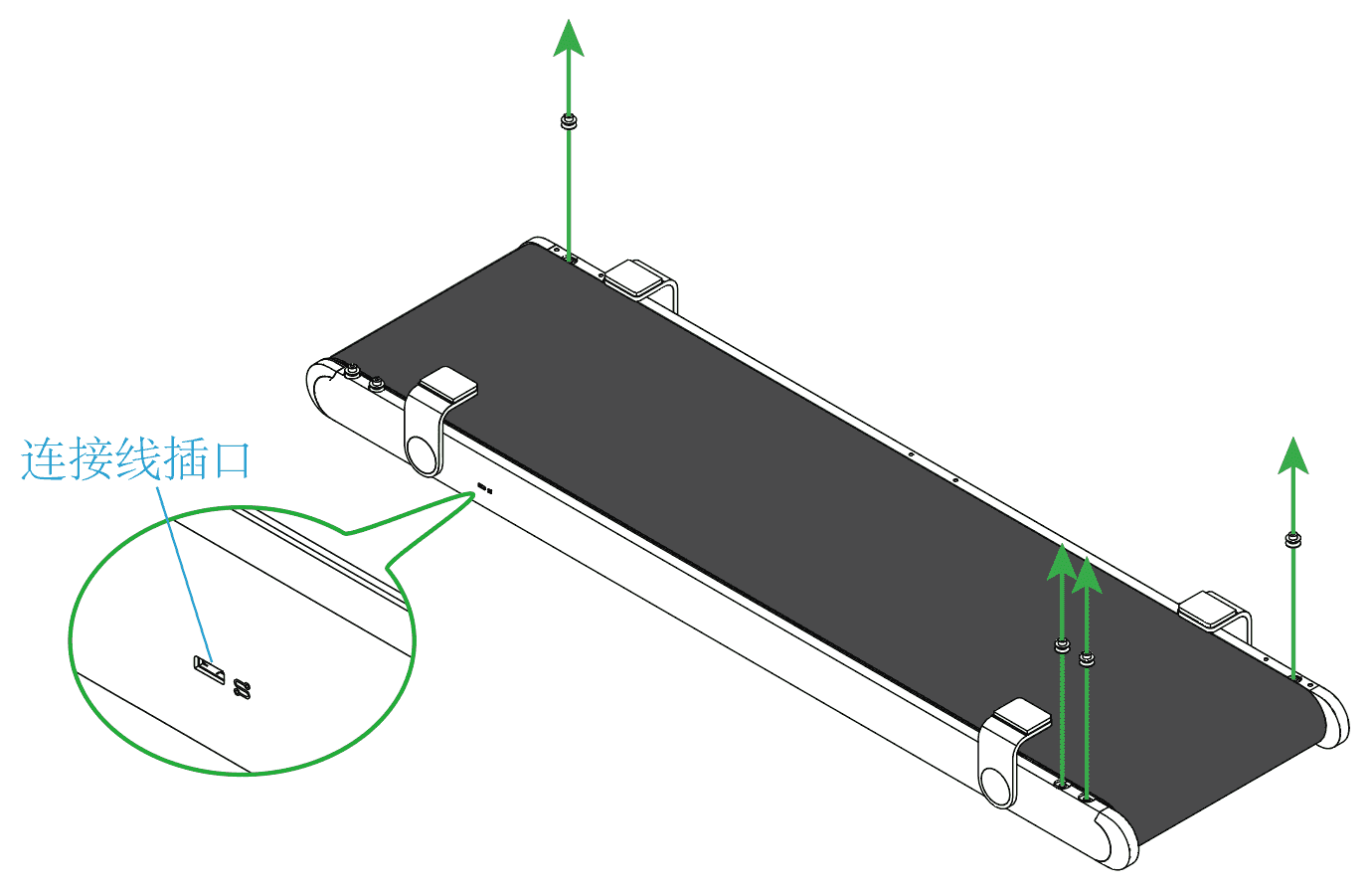

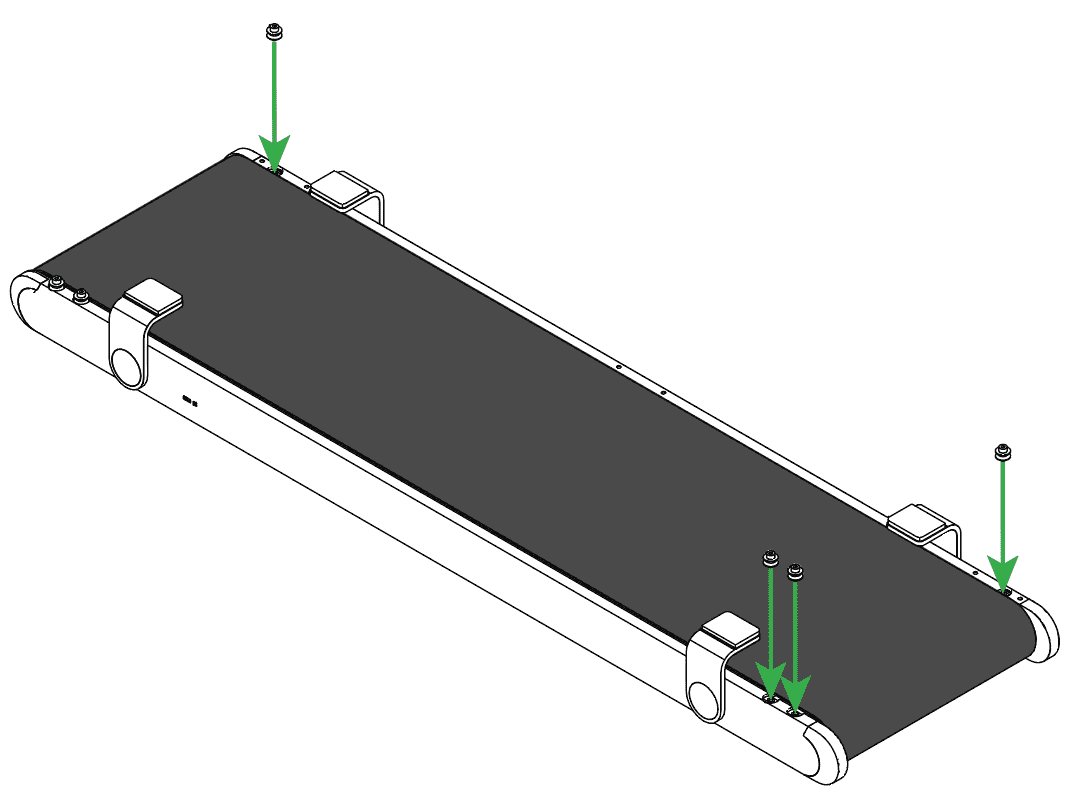

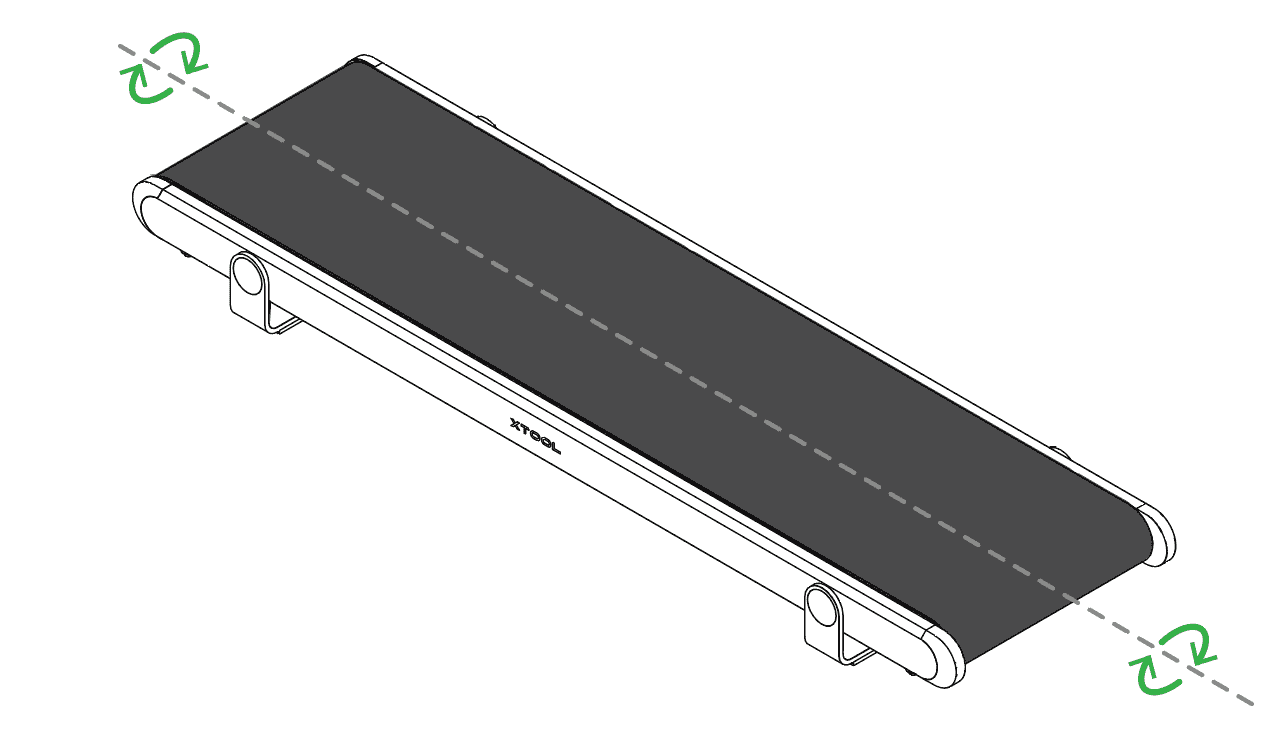

（1）将传送带翻转过来。使用传送带随附的内六角螺丝刀，拧下除了连接线插口所在角外、其他三个角的螺丝与 V 形轴承。

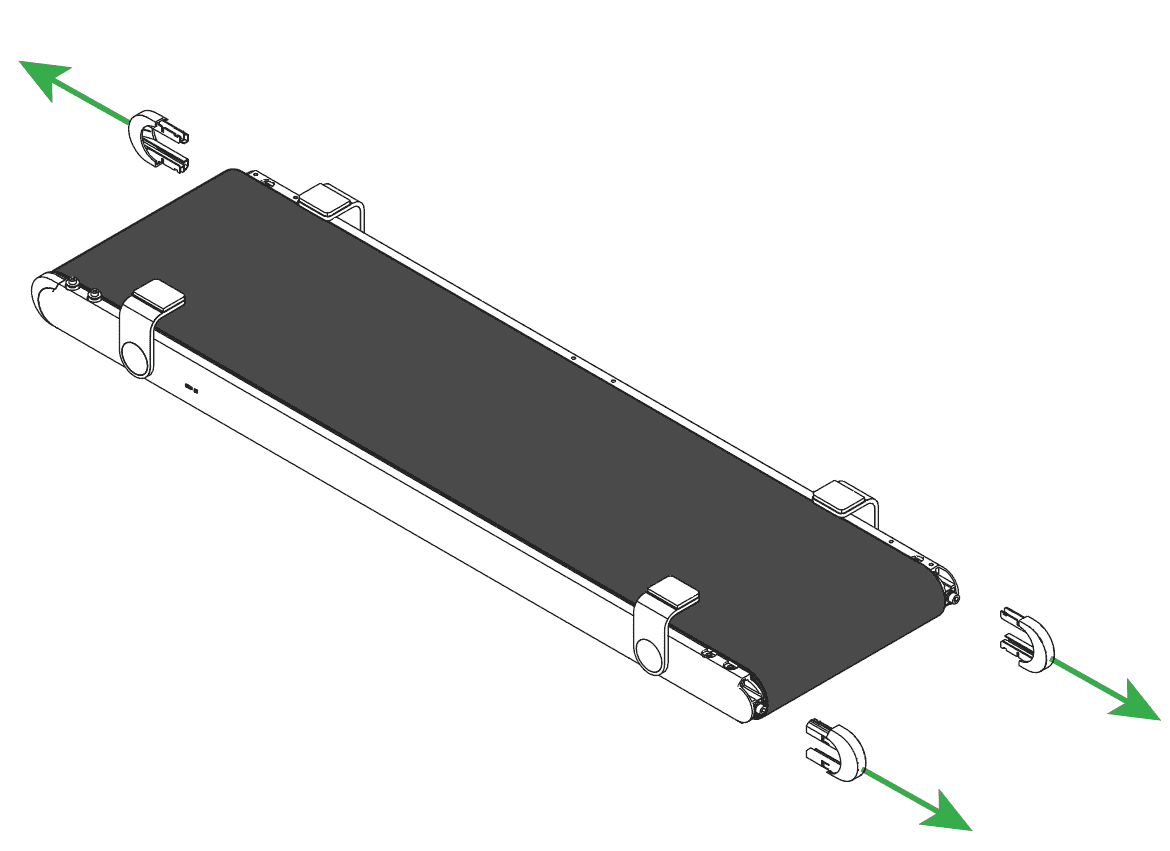

（2）除了连接线插口所在角外，拔出其他三个角的装饰盖。
提示： 若装饰盖难以拔出，可使用撬棒等工具将其撬出。

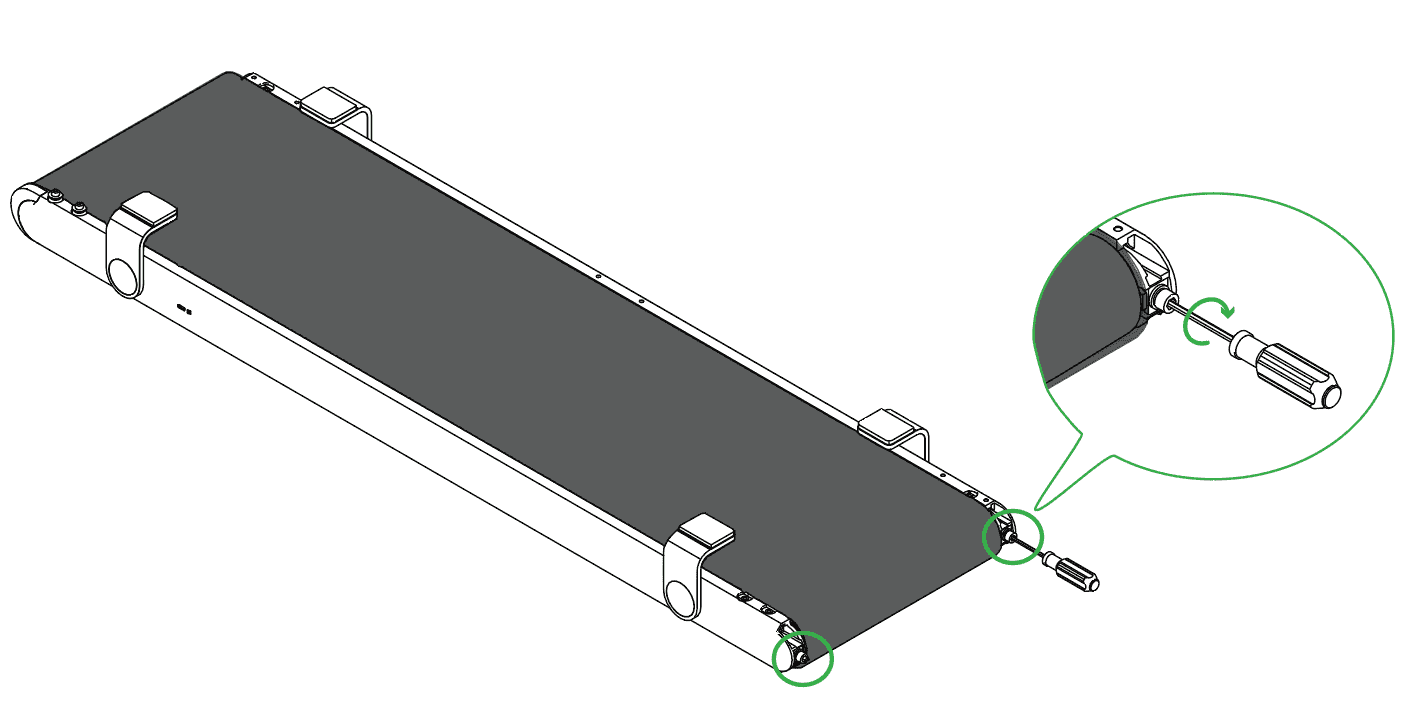

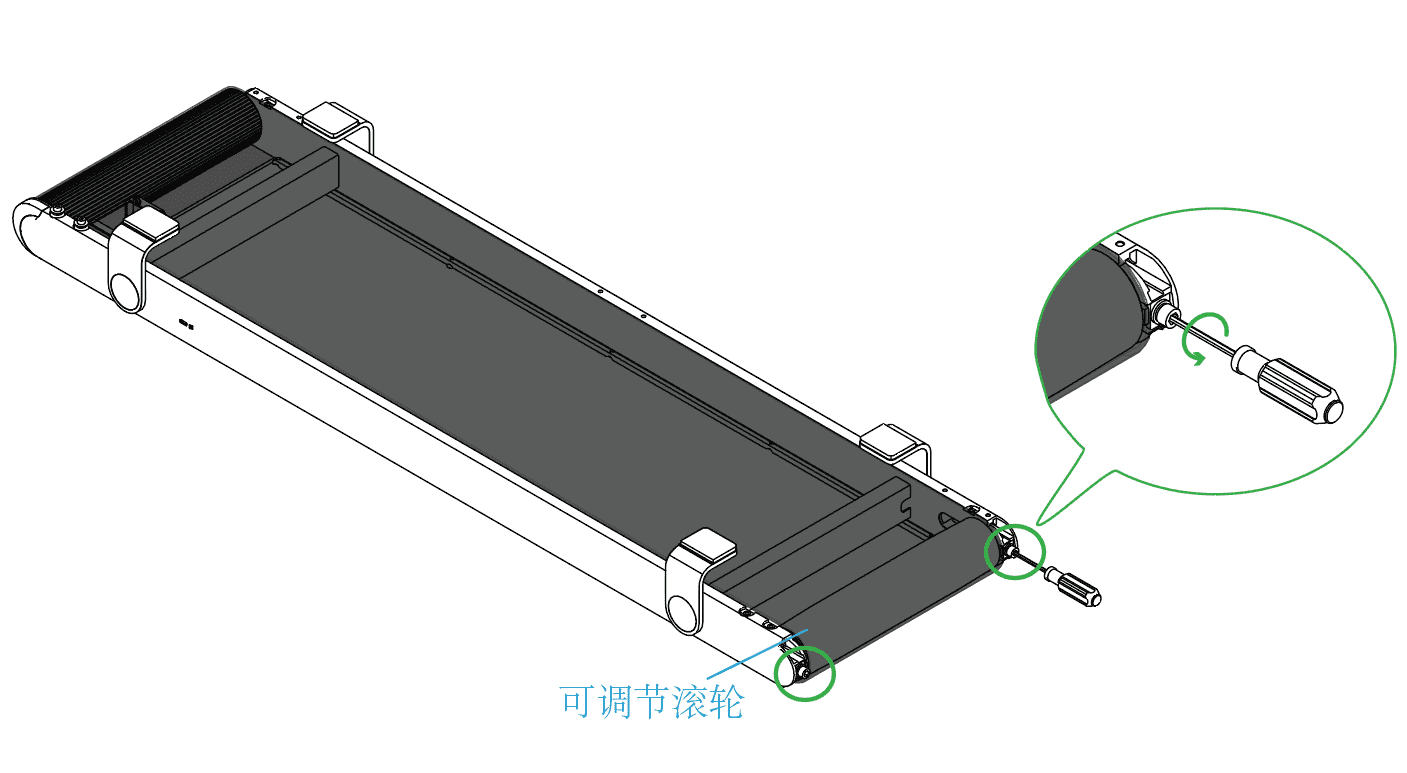

（3）使用 6mm 内六角螺丝刀，稍微拧松可调节滚轮一侧的两颗螺丝。

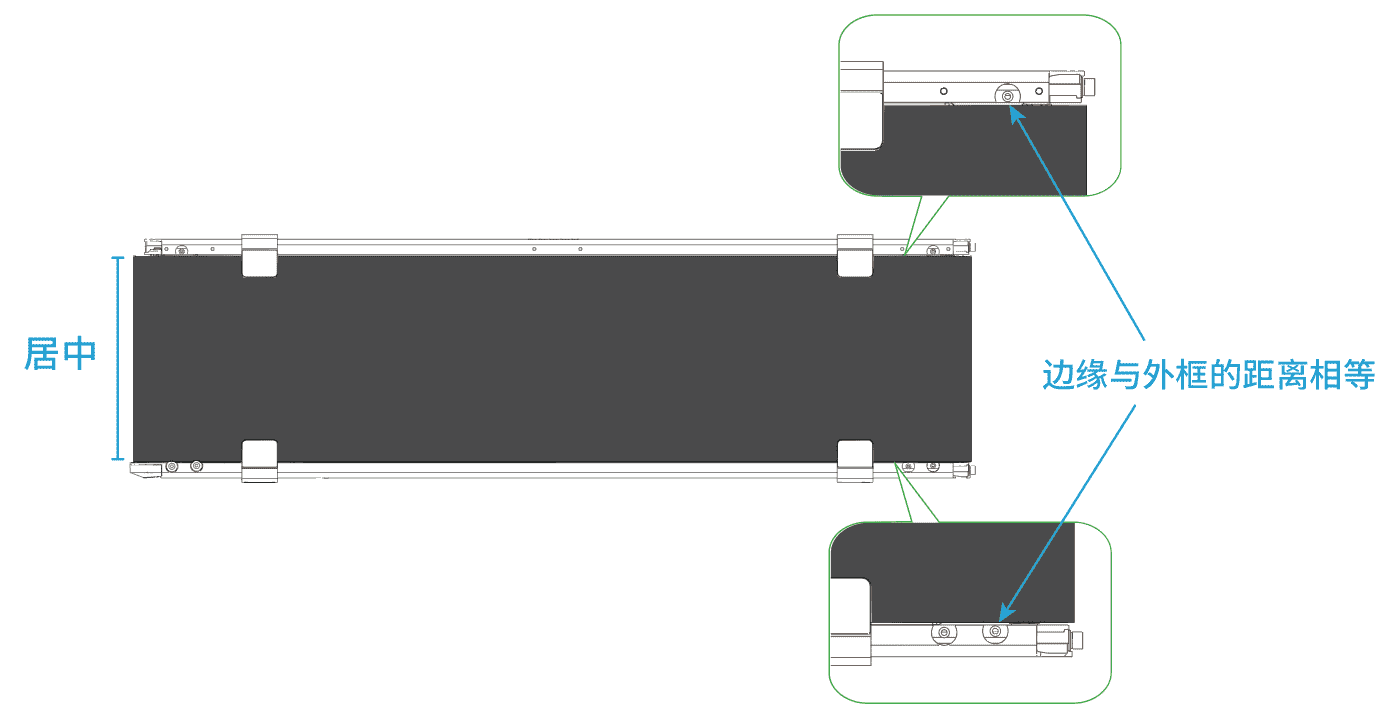

（4）调整皮带的位置，使皮带居中，两侧边与外框支架不接触，且边缘与外框的距离相同。

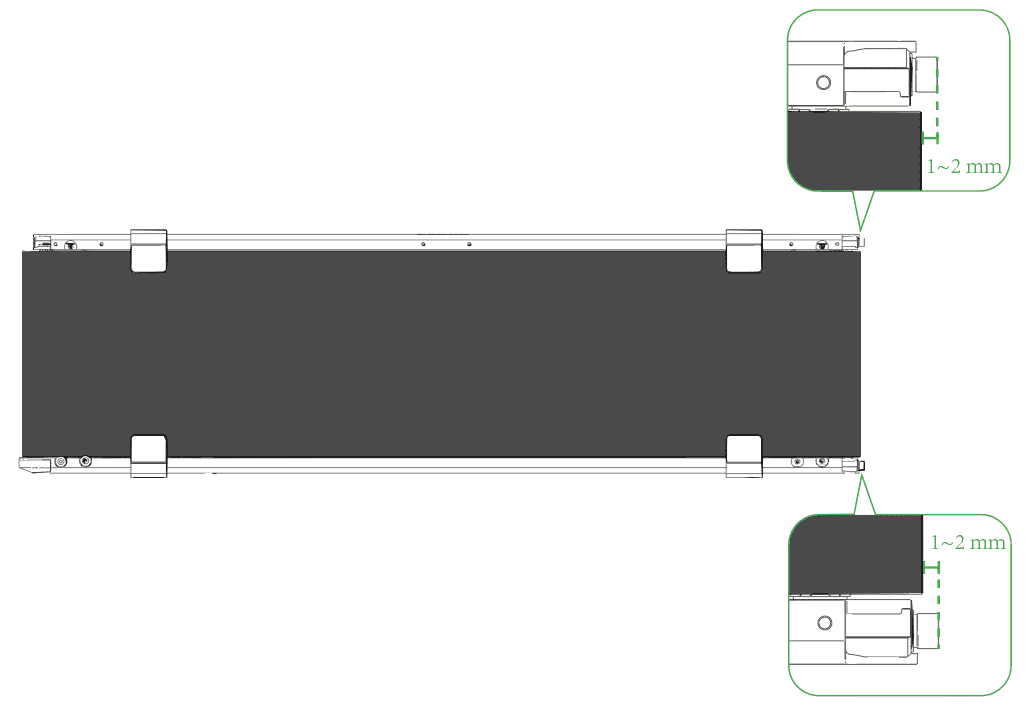

（5）慢慢拧紧调节滚轮的两颗螺丝，保持皮带居中且两边松紧度一致。当皮带绷紧且距离螺丝头 1~2 毫米时，停止拧动螺丝。

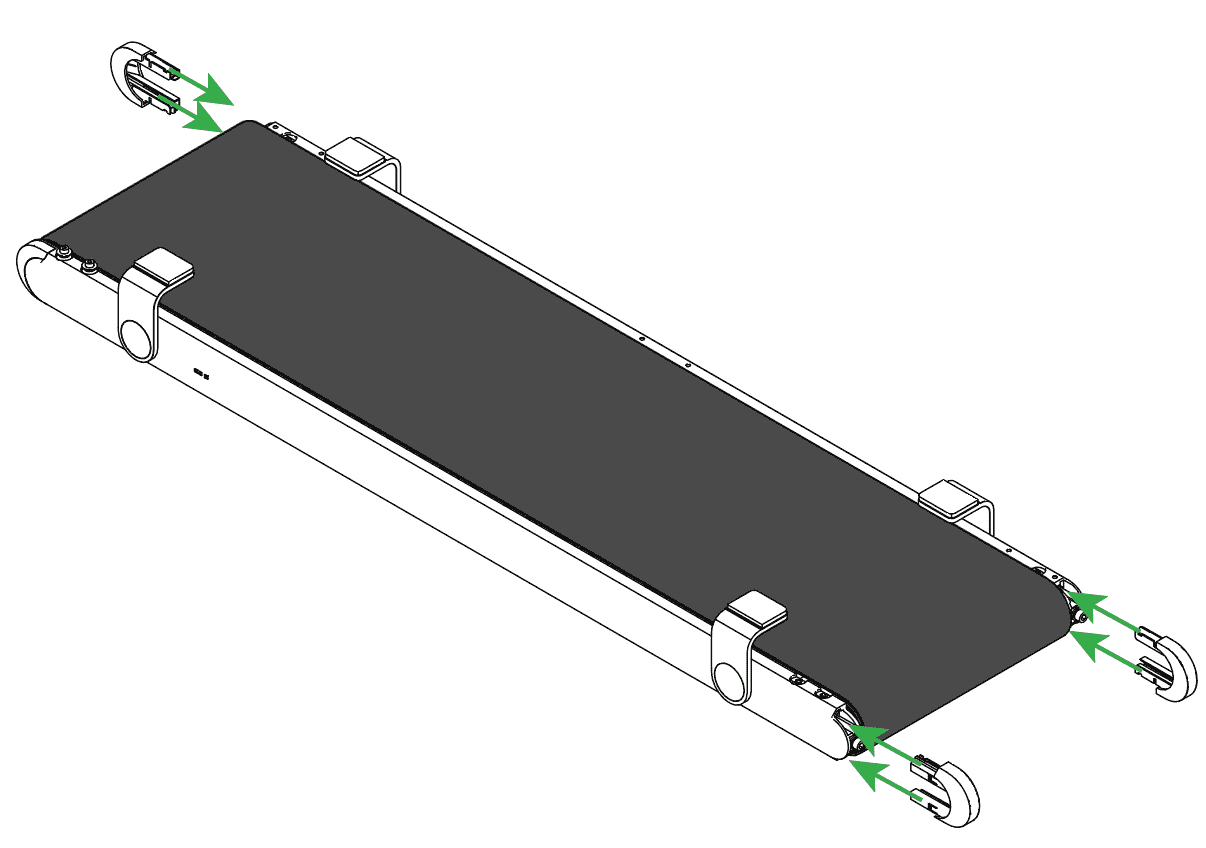

（6）将装饰盖插回各个角，再把 V 形轴承与螺丝装回对应的孔位，最后把皮带卡入所有的 V 形轴承中。

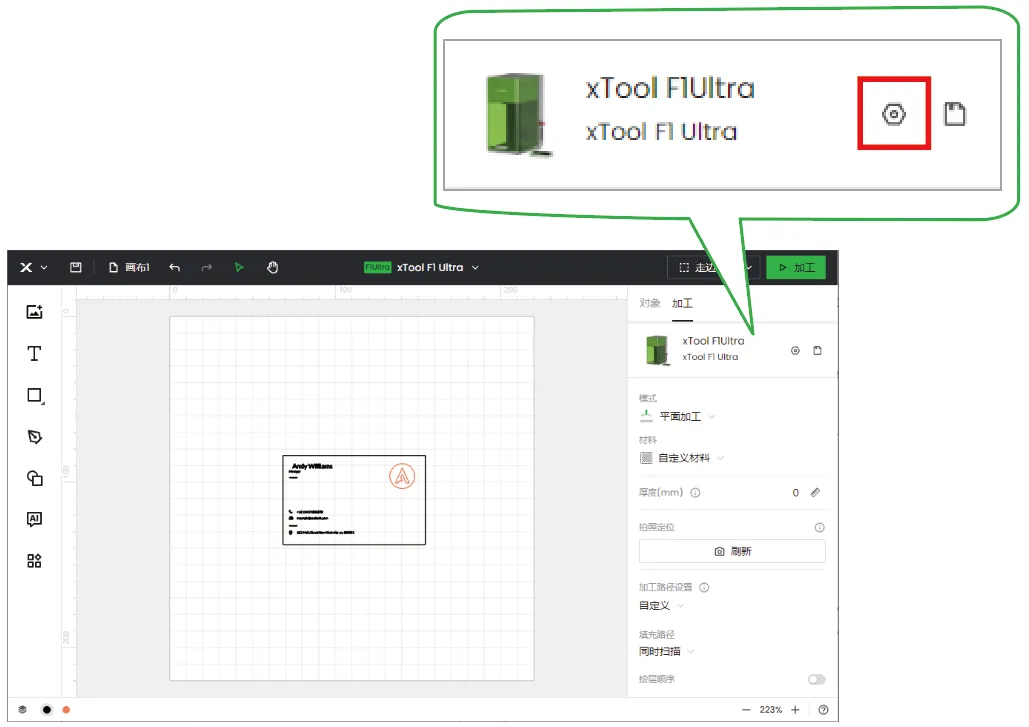

（7）重新连接 xTool F1 Ultra 与传送带，并将 xTool F1 Ultra 连接至 XCS。在 XCS 右上角，点击设置图标
> 参数设置 > 传送带校准检测> 开始校准 > 旋转测试，观察传送带是否正常运转。
- 若传送带的皮带正常运动，说明校准成功。
- 若传送带仍然运动异常，请重新进行皮带安装校准。
¶ 角度偏差校准
长途运输、大幅度移动、加工较重（超过1kg）的材料或更换皮带后，传动带可能出现角度偏差，需要进行角度偏差校准。

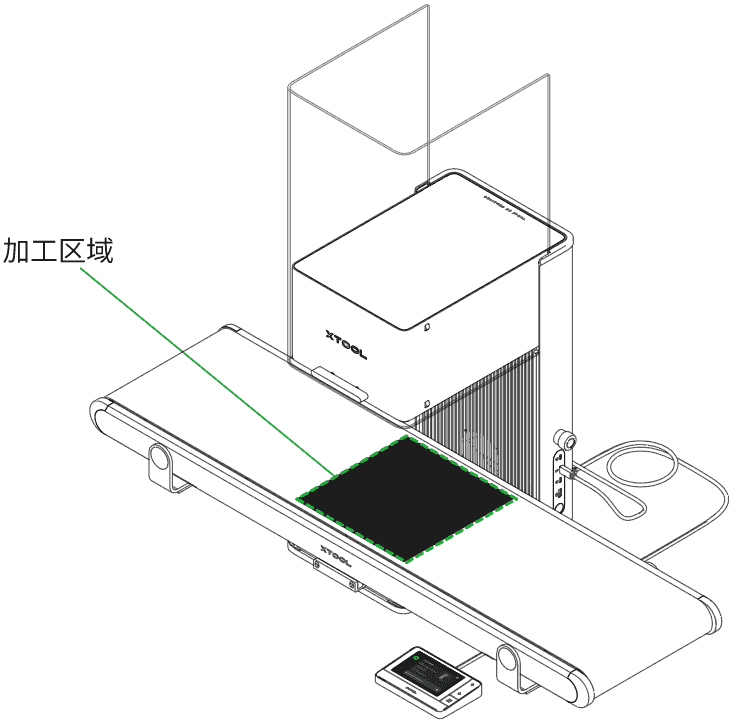

（1）在皮带上的加工区域中，粘贴一张尺寸为 220mm × 220mm 的刮画纸。
（2）将 xTool F1 Ultra 连接至 XCS。在 XCS 右上角，点击设置图标 > 参数设置 > 传送带角度偏差校准 > 开始校准，进入校准流程。

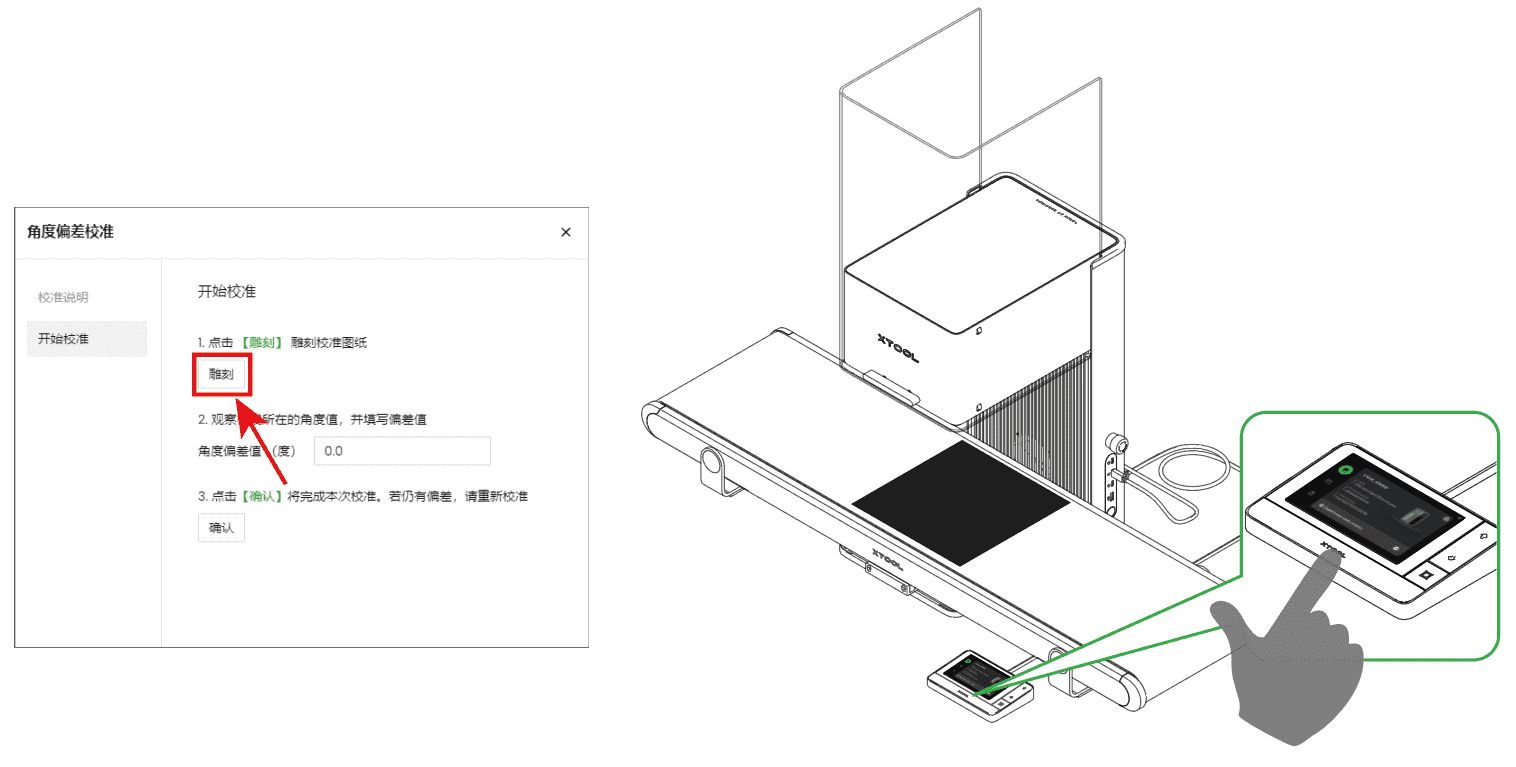

（3）在 XCS 弹窗中，点击“雕刻”。佩戴好激光护目镜，然后按下触屏控制器上的 XTOOL 加工按钮，开始雕刻校准图案。
注意： 配合传送带使用时，设备的防护罩无法完全关闭，为了保证安全，建议佩戴可屏蔽 455 nm 和 1064 nm 波段激光的护目镜。

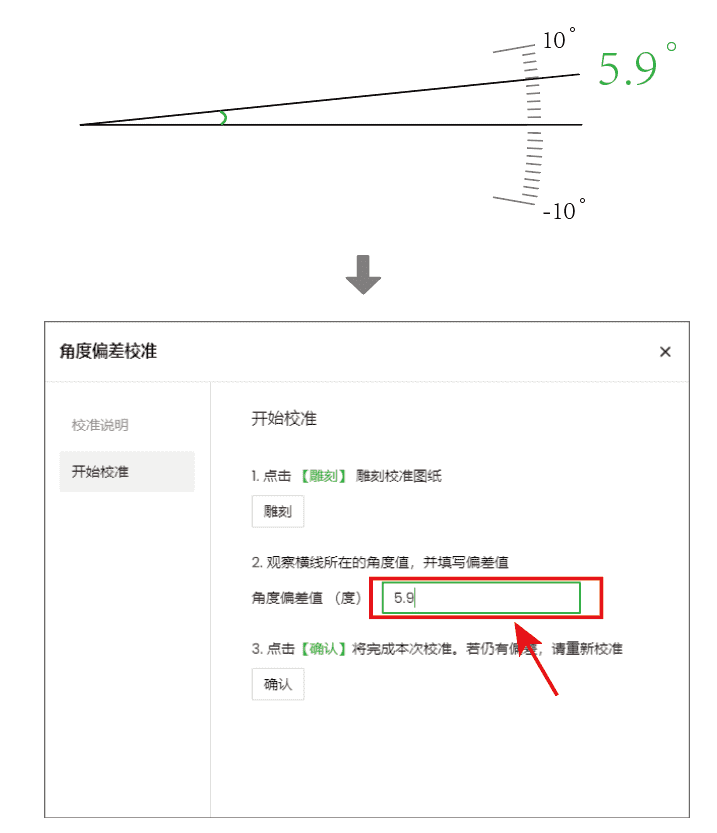

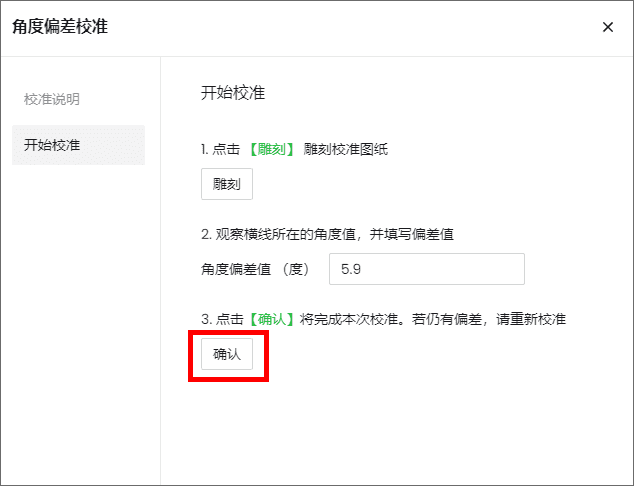

（4）完成雕刻后，取下刮画纸，读取两条长线之间形成的夹角度数，将数值填入 XCS 中。
（5）点击“确认”，保存校准结果。
¶ X 轴偏差校准
长途运输、大幅度移动、加工较重（超过1kg）的材料或更换皮带后，传动带可能在 X 轴方向的运动可能出现位置偏差，需要进行 X 轴偏差校准。
注意： 请先完成角度偏差校准，再进行 X 轴偏差校准。
（1）在皮带上的加工区域中，粘贴一张尺寸为 220mm × 220mm 的刮画纸。
（2）将 xTool F1 Ultra 连接至 XCS。在 XCS 右上角，点击设置图标 > 参数设置 > 传送带X轴偏差校准 > 开始校准，进入校准流程。

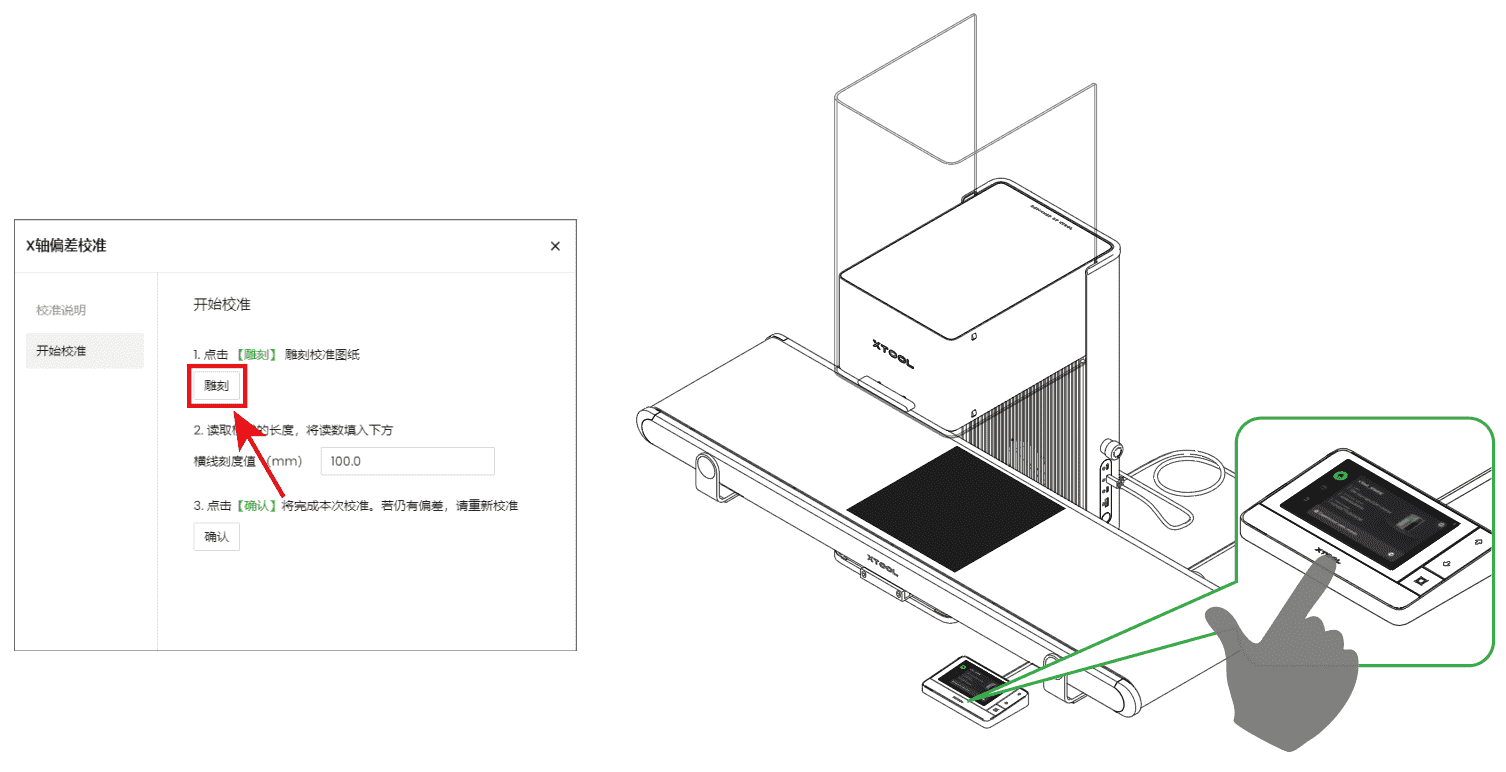

（3）在 XCS 弹窗中，点击“雕刻”。佩戴好激光护目镜，然后按下触屏控制器上的 XTOOL 加工按钮，开始雕刻校准图案。
注意： 配合传送带使用时，设备的防护罩无法完全关闭，为了保证安全，建议佩戴可屏蔽 455 nm 和 1064 nm 波段激光的护目镜。

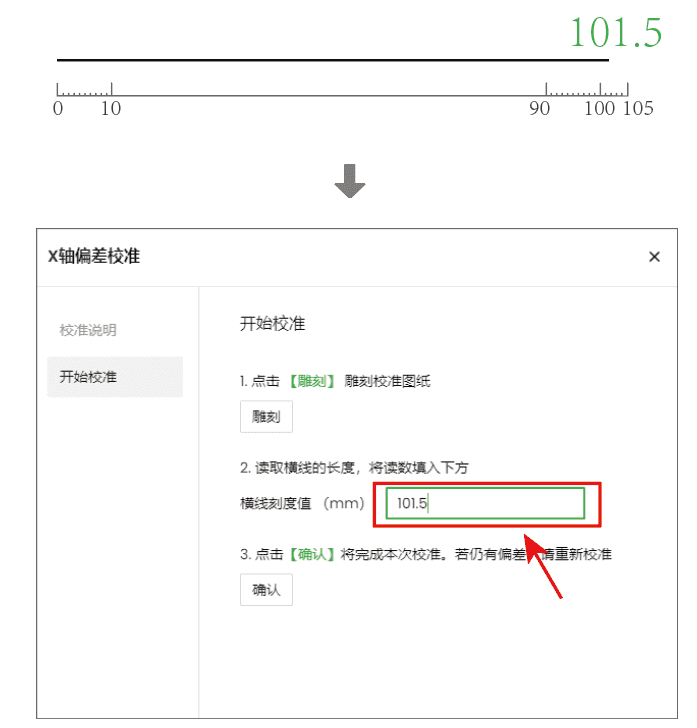

（4）完成雕刻后，取下刮画纸，读取横线的长度，将 XCS 中的数值改为实际读数。

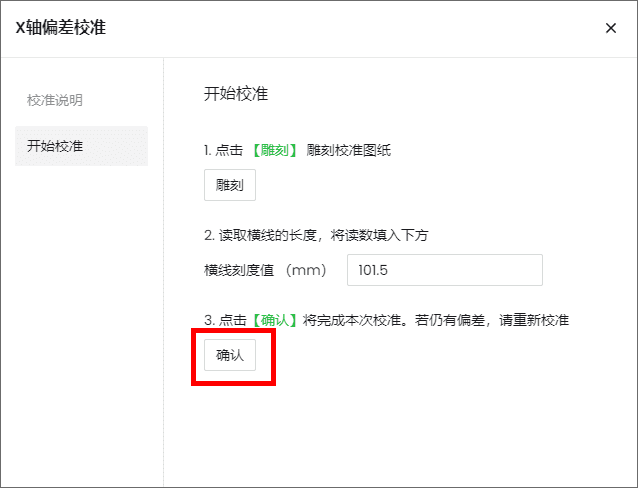

（5）点击“确认”，保存校准结果。
¶ 更换皮带
若传动带的皮带出现损坏，可按照下面步骤更换皮带。
工具准备：
- 3mm 内六角螺丝刀（传送带随附）
- 6mm 内六角螺丝刀
- 撬棒（选用）
（1）将传送带翻转过来。使用传送带随附的内六角螺丝刀，拧下除了连接线插口所在角外、其他三个角的螺丝与 V 形轴承。
（2）除了连接线插口所在角外，拔出其他三个角的装饰盖。
提示： 若装饰盖难以拔出，可使用撬棒等工具将其撬出。
（3）使用 6mm 内六角螺丝刀，拧松可调节滚轮一侧的两颗螺丝。随着螺丝被拧松，支撑皮带的滚轮逐渐向内移动，皮带也渐渐变得松弛。
操作示范：

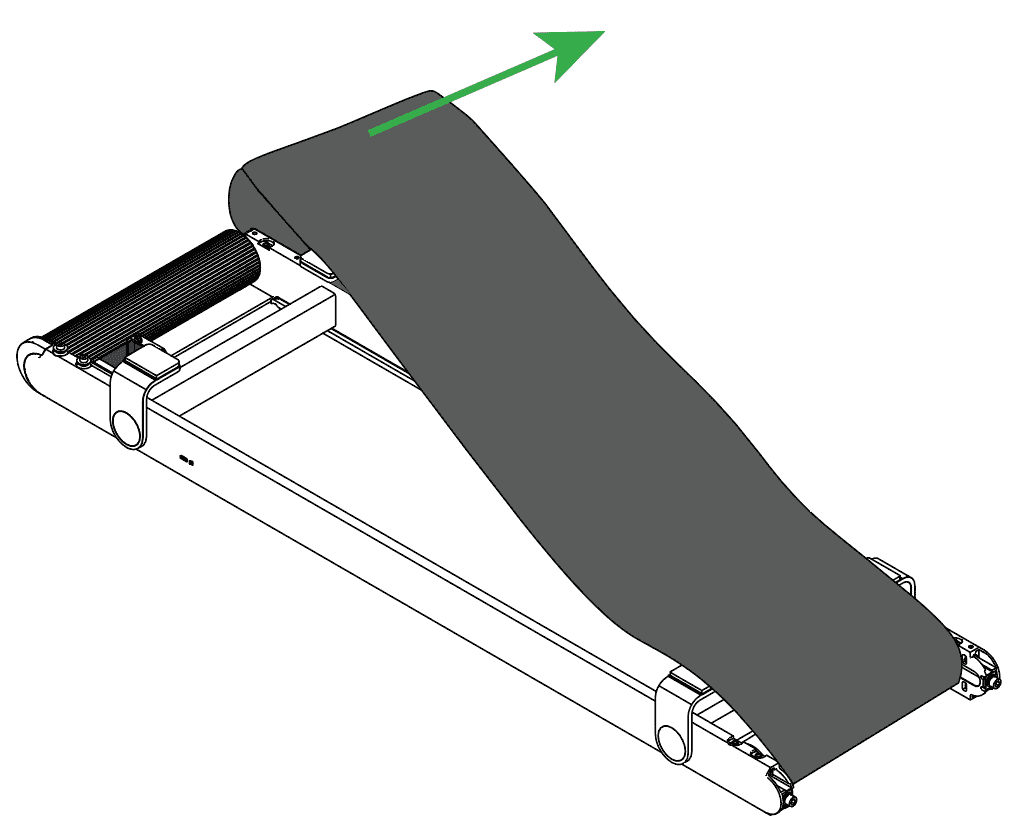

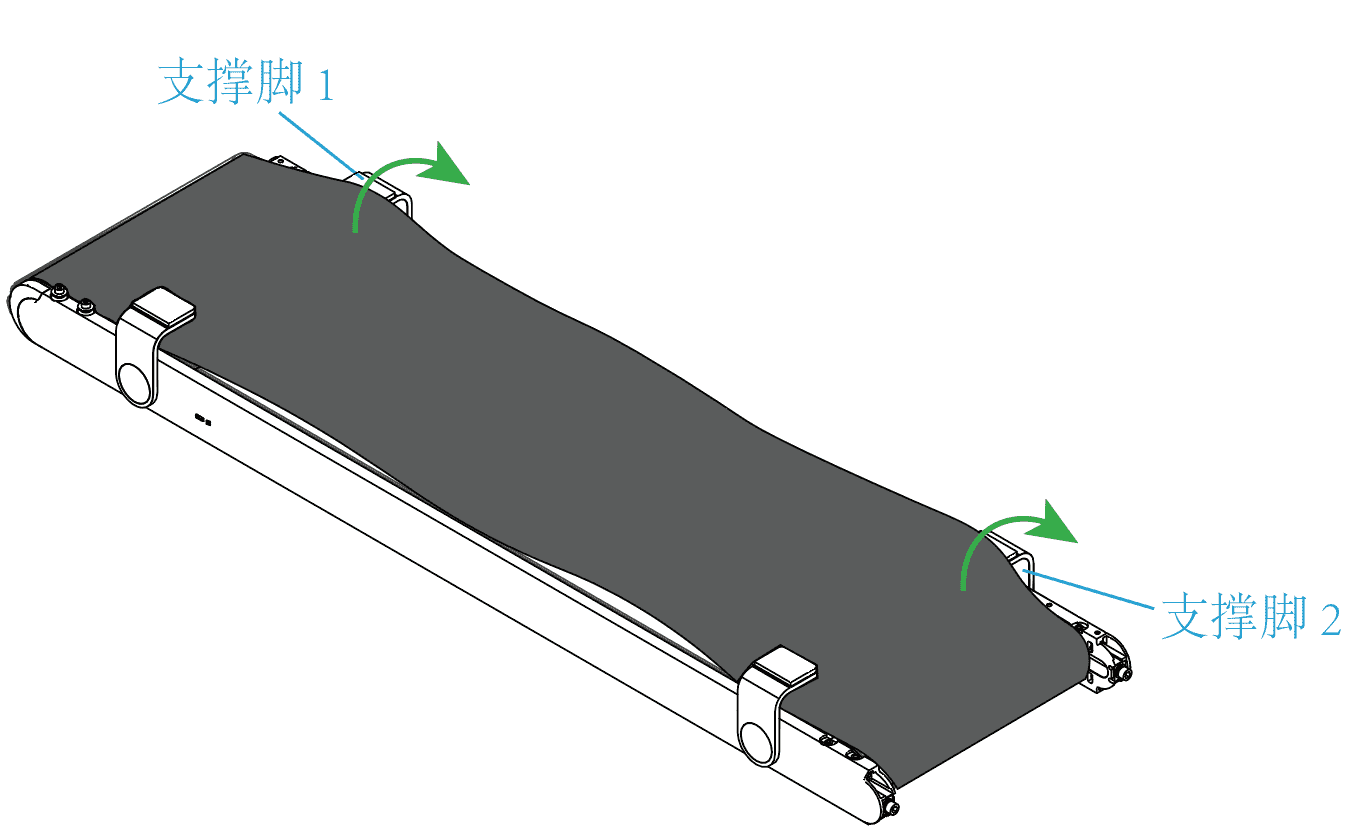

（4）当皮带足够松弛时，将皮带绕过 1、2 两个支撑脚。然后，将皮带一端从支撑脚 1 处取出，最后将整个皮带取下。
操作示范：

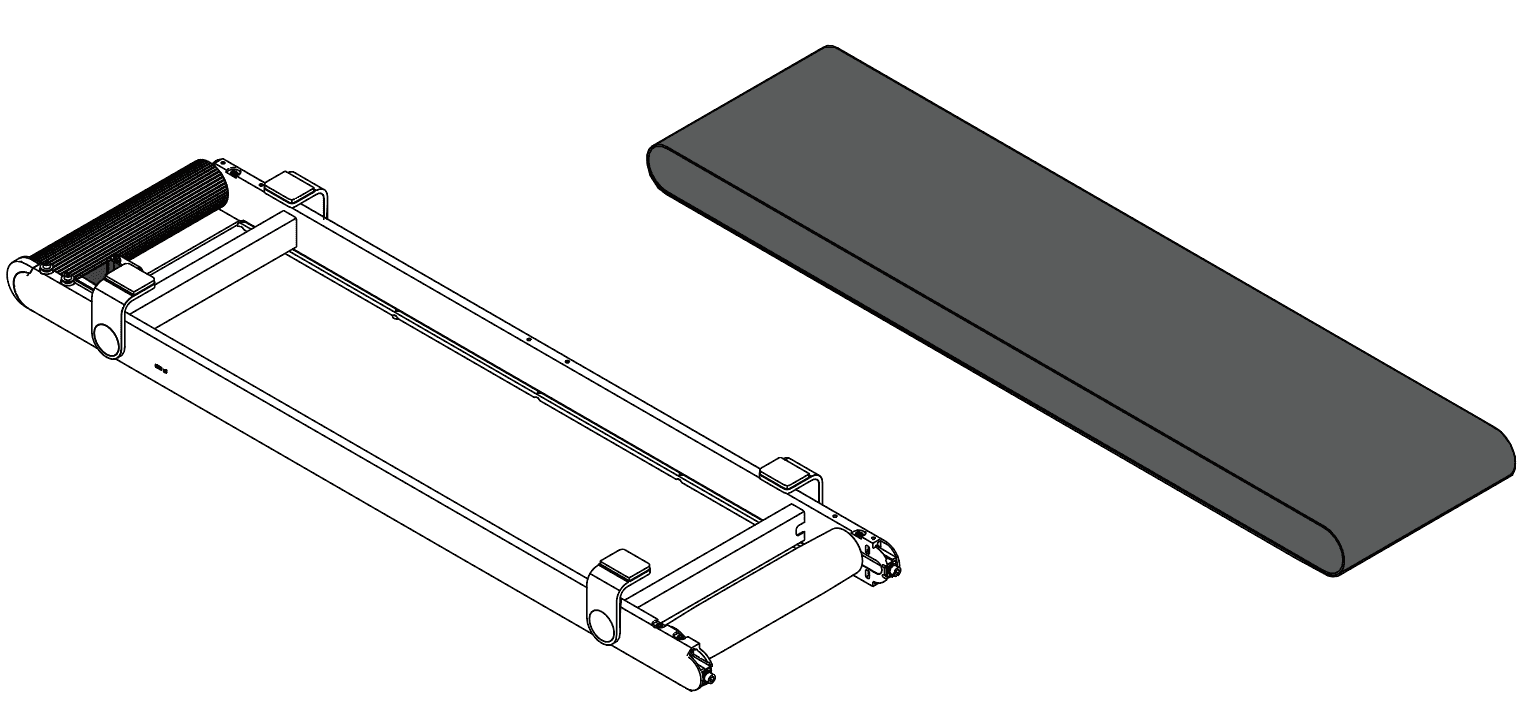

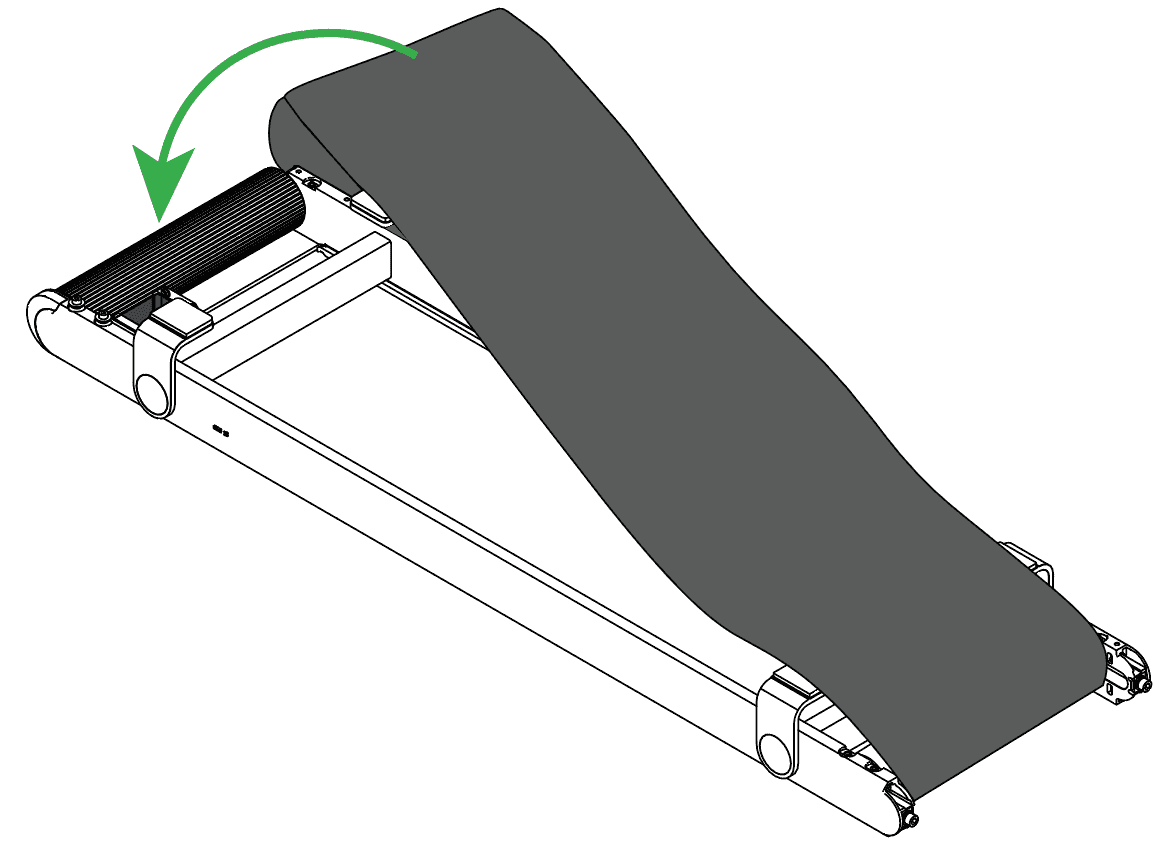

（5）拿出新的皮带，先将皮带套到可调节滚轮一侧，然后再将皮带套到另一侧滚轮上。
操作示范：
（6）将皮带按入支撑脚内侧，然后拧紧可调节滚轮一侧的两个螺丝，直到皮带绷紧且距离螺丝头 1~2 毫米。
注意： 拧螺丝的同时，调整皮带的位置，使皮带位于中间位置，不发生侧偏。

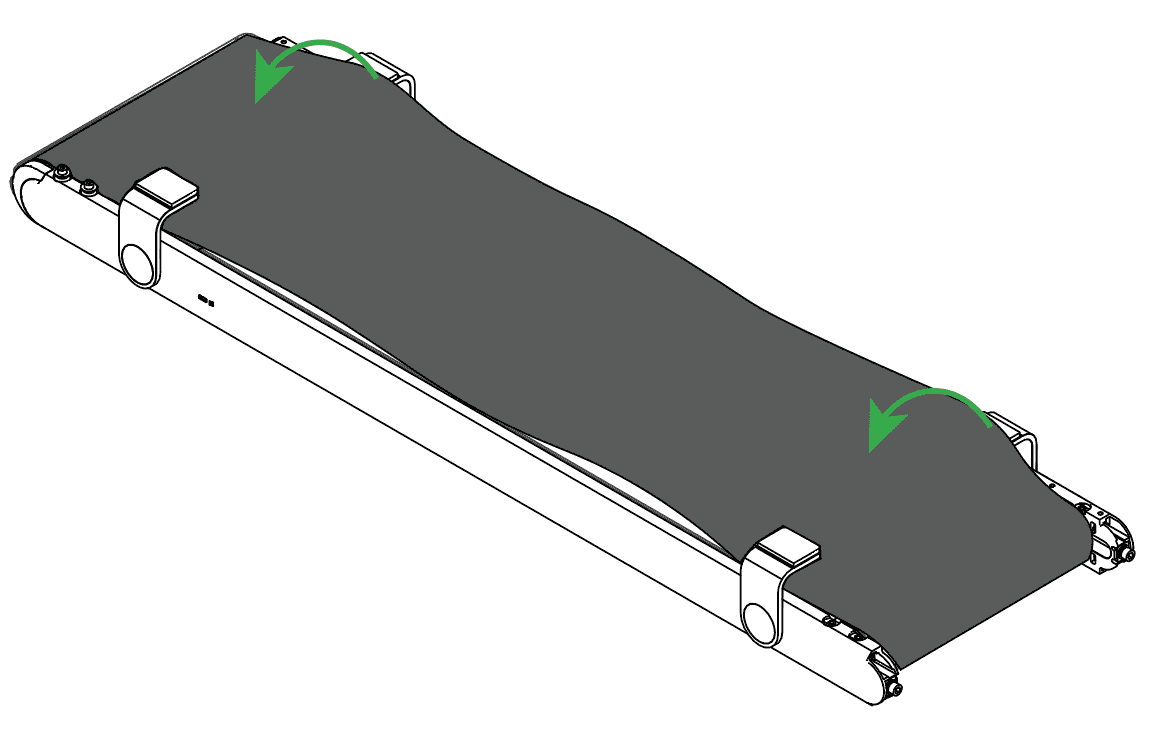

（7）将装饰盖插回各个角，再把 V 形轴承与螺丝装回对应的孔位，最后把皮带卡入所有的 V 形轴承中。
注意： 更换皮带后，请对传送带进行校准检测，确认皮带是否可以正常运动。若皮带运动正常，请对传送带作进一步的角度偏差校准和 X 轴偏差校准，以保证运动精度。
