¶ 物料清单
 |
 |
 |
 |

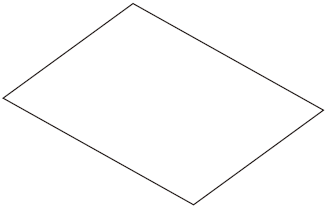

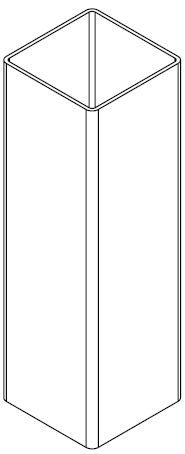

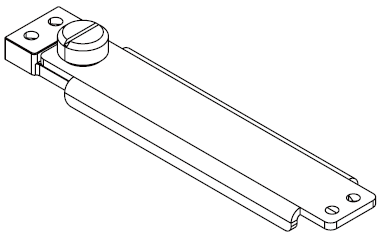

| xTool 5W 红外模组 | 模组固定件 | 对焦块 | 相干纸 |
 |
 |
 |
 |

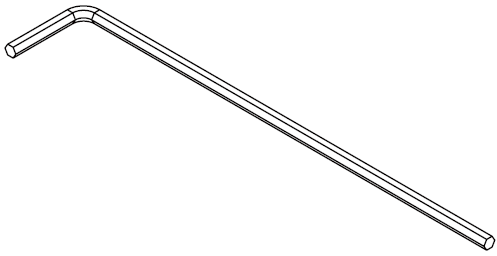

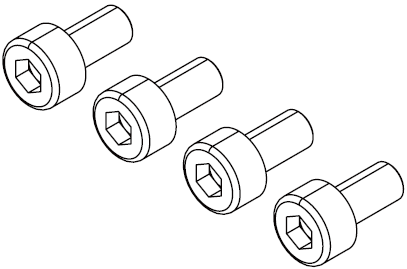

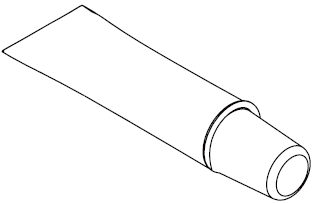

| L型扳手 | 螺丝 | 润滑液 | 用户手册 |

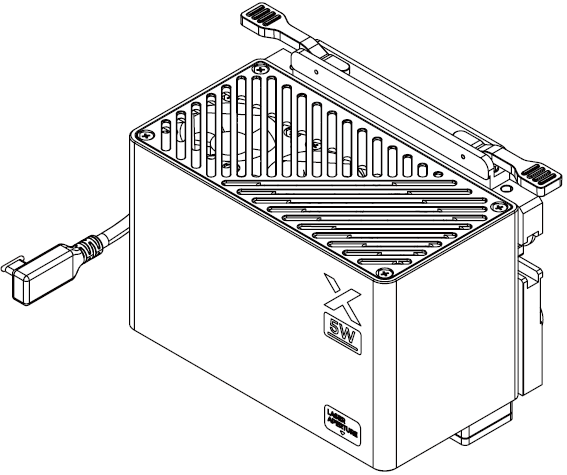

¶ 认识 xTool 5W 红外模组

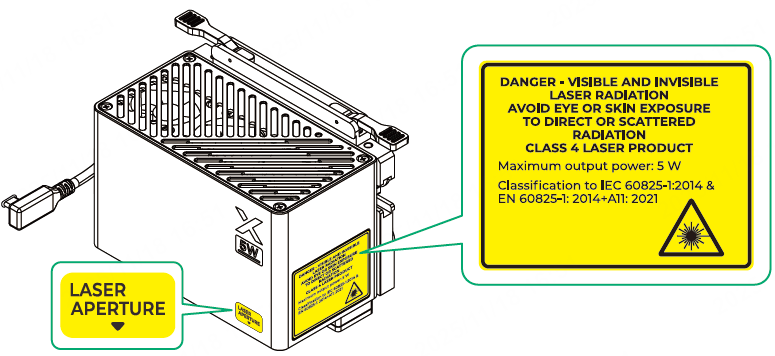

¶ 警示语和提示标签
¶ 激光规格
| 激光类型 | 扩散角 | 最大输出功率 | |
| 工作激光 | 红外激光 | 1.5 mrad | 5 W |
| 指示激光 | 红光 | / | 0.39 mW |
¶ 工作环境温度
红外模组的工作环境温度为 0°C 至 35°C。
¶ 安装 xTool P3 5W 红外模组
- 请确保 xTool P3 已经断电。
- 若此前已在主机上安装其他模组，并连接了原激光器，请先移除该模组，然后再安装本红外模组。
- 本产品仅限搭配 xTool P3 使用。使用前，请仔细阅读 xTool P3 的《安全说明》和《快速使用指南》。

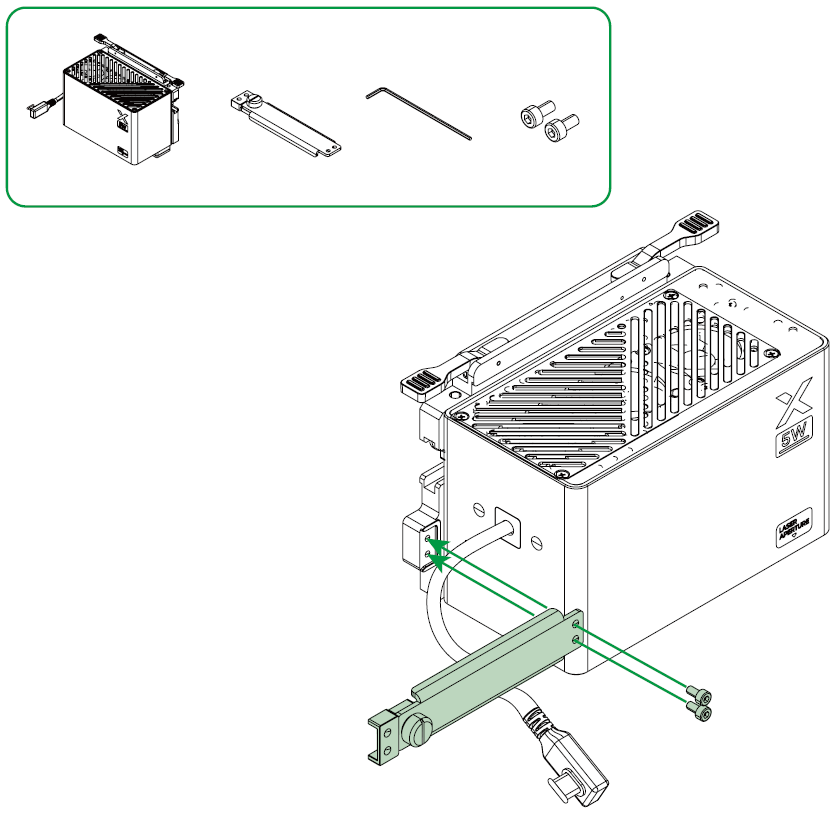

- 组装红外模组。

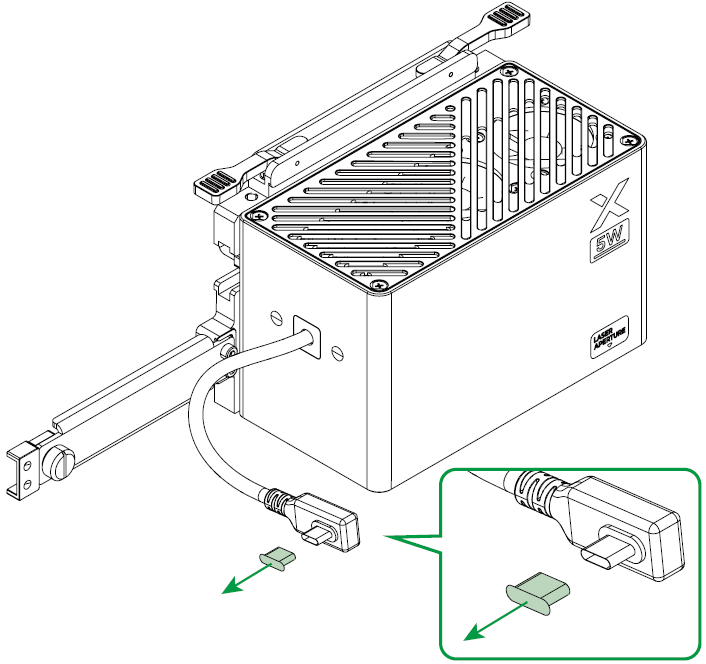

2. 移除连接线保护套。

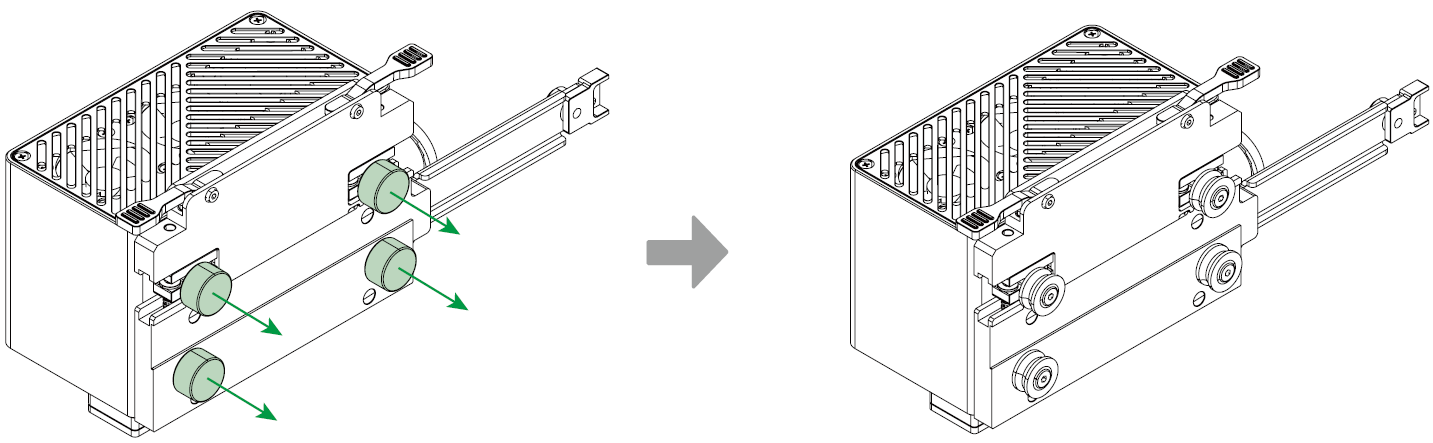

3. 移除滚轮保护套。
注意：请妥善保管滚轮保护套。
红外模组使用完毕后，请从主机取下模组，及时为滚轮安装保护套。

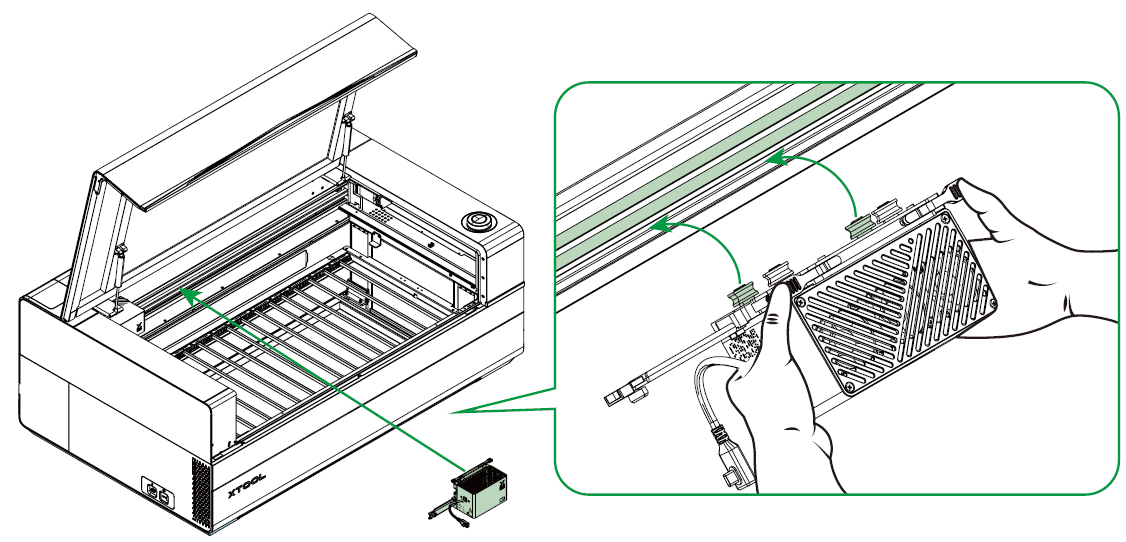

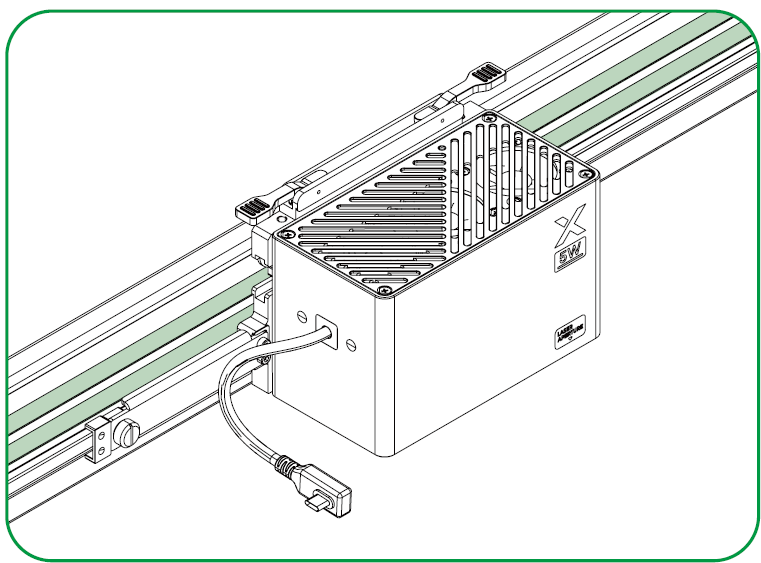

4. 将红外模组安装至主机 X 轴导轨上。

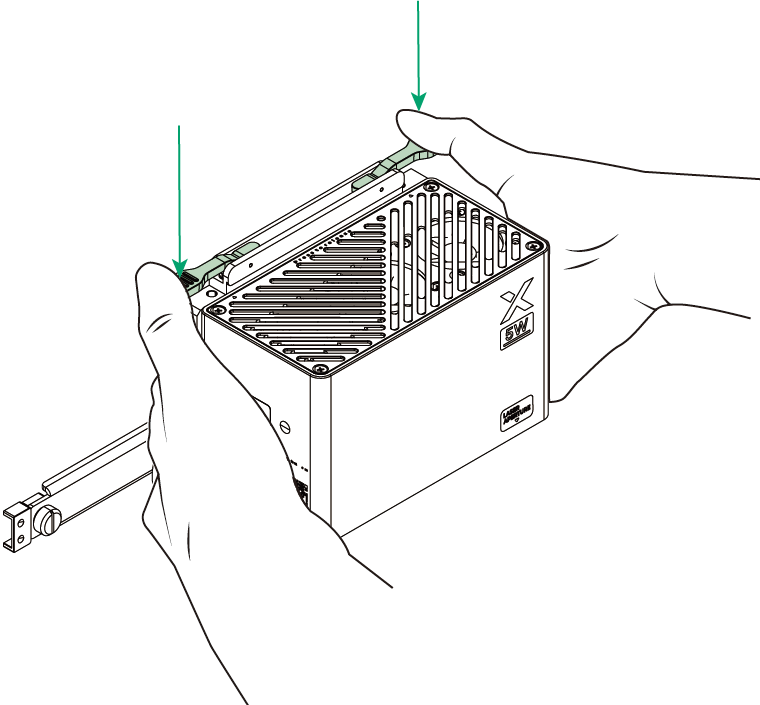

（1）下压图示的两侧紧固件。

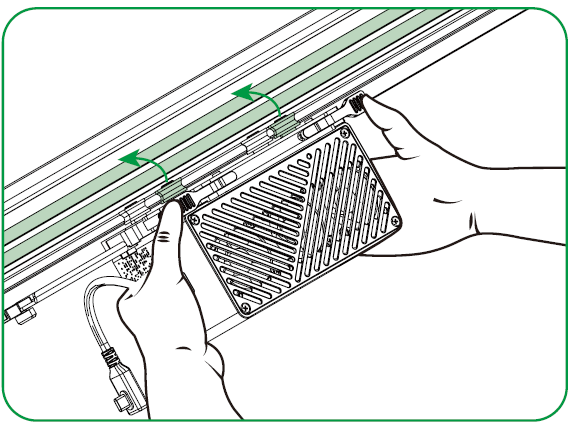

（2）将下滚轮卡入皮带下方。
（3）将上滚轮卡入皮带上方。
（4）安装完成后，松开两侧紧固件。

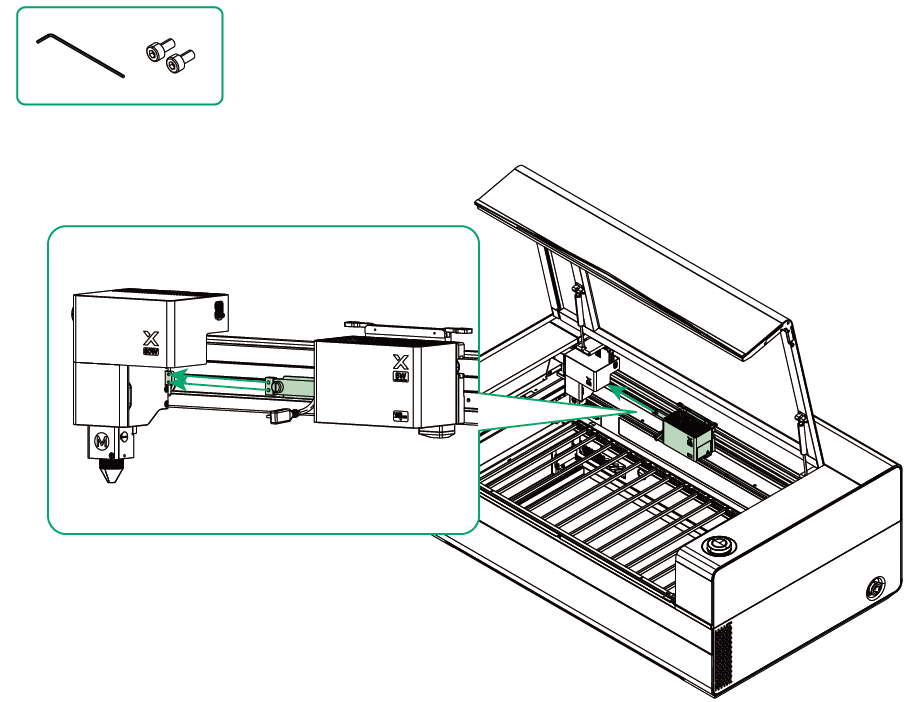

5. 连接红外模组和原激光器。
（1）手动左移红外模组。

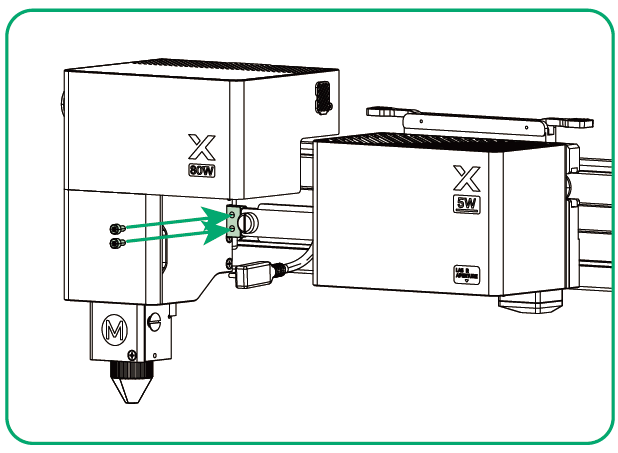

（2）使用螺丝连接并固定红外模组与原激光器。

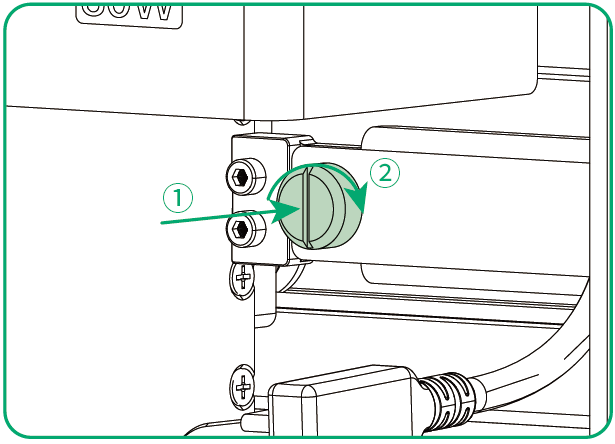

（3）按压旋钮并顺时针拧紧。
注意：后续如需拆除红外模组，可逆时针拧松旋钮，将红外模组单独取出。
6. 打开主机原配激光器的防尘塞，插入红外模组的连接线。
¶ 使用 xTool P3 5W 红外模组
1. 获取 xTool 软件。
访问 s.makextool.com/software 并下载安装 xTool 软件。

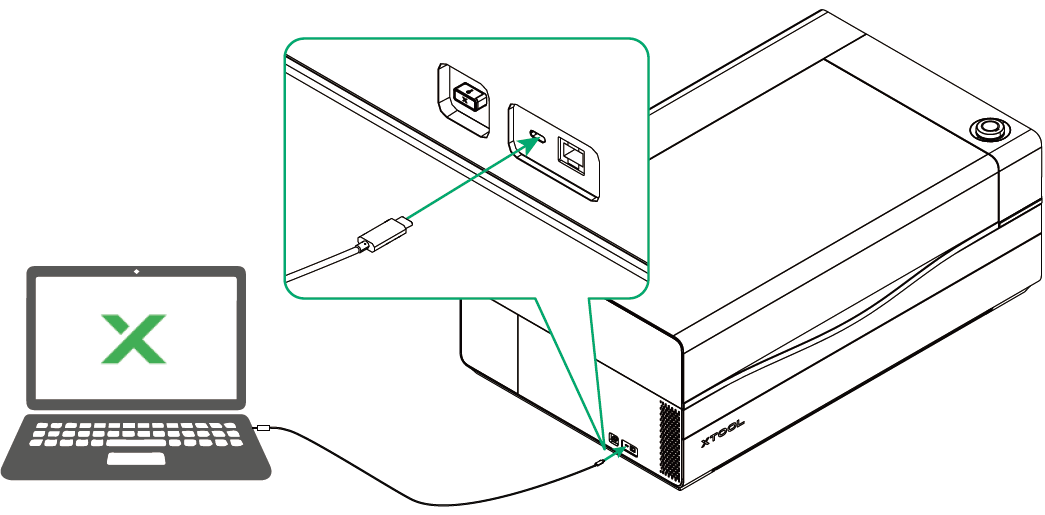

2. 确保 xTool P3 已连接到电脑。
3. 校准红外模块。
首次安装本红外模组时，xTool 软件上会有激光校准提示。请使用附赠的对焦块和卡纸，按照操作提示完成校准。
¶ 常见问答
加工时，红外模组不出光，怎么办？
可能原因：红外模组温度过高，触发了过热保护机制。
解决方法：暂停加工，等红外模组冷却后再继续加工。
红外模组滑动不畅，怎么办？
可能原因：长期使用后，红外模组的滑轮可能出现润滑不足的情况，导致滑动阻力增大。

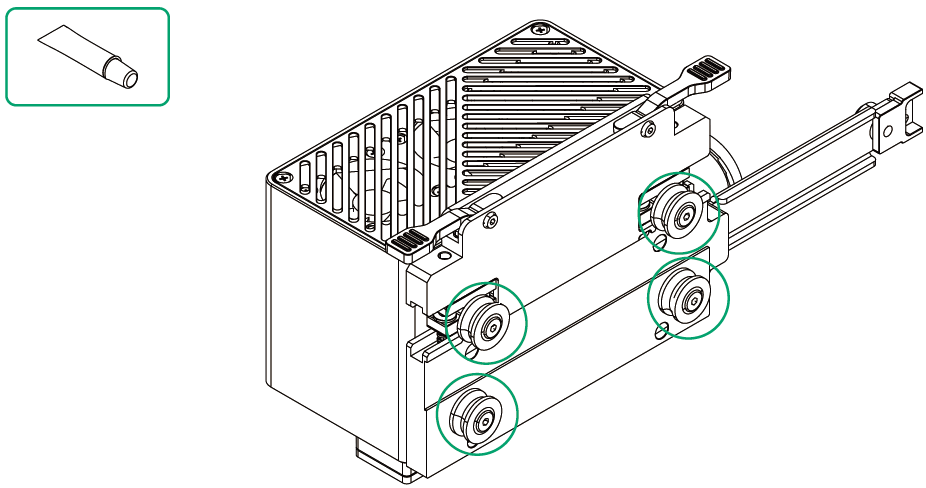

解决方法：暂停加工并关闭设备电源，取下模组，然后将附赠的润滑脂均匀涂抹在器其滑轮上。
如需了解 xTool P3 5W 红外模组的更多信息，请前往 s.makextool.com/wiki/p3。
