¶ 设置挡位
¶ 档位参考
 |
档位 |
支持加工圆柱体直径范围（mm） |
图示 |
|
A |
3mm≤d≤50mm |
 |
|
|
B |
45mm≤d≤60mm |
 |
|
|
C |
d>60mm |
 |
¶ 设置方法
以调整档位从 C 到 B 为例。

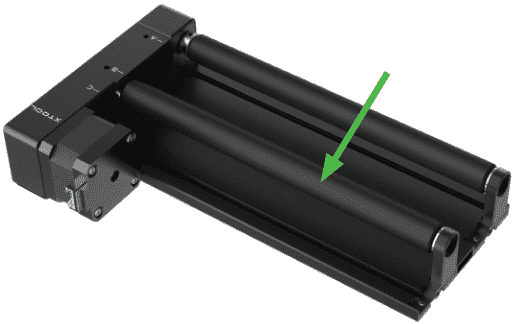

- 卸下固定可调滚轴的螺丝。
- 将可调滚轴的支架拔出来。
3、旋转可调滚轴至目标档位。
4、将可调滚轴的支架插入目标档位槽。
5、安装步骤 1 卸下的螺丝，固定可调滚轴。
6、完成档位设置。
¶ 使用各模块和组件
¶ 场景参考
| 基础版/升级版 | 组件 | 适用于加工 |
|---|---|---|
| 基础版 |
 |
规则圆柱体 |
 |
不规则圆柱体、超长圆柱体 | |
| 升级版 |
 |
直径 1mm~100mm 的非圆角底面物体 |
 |
直径 1mm~100mm 的圆角底面物体 | |
 |
戒指 | |
 |
直径 70mm~100mm 的球体 | |
 |
直径 25mm~70mm 的球体 |
¶ 支撑模块
注： 可根据实际需要放置支撑模块。
¶ 使用提示
可旋转支撑模块顶部的旋钮调节支撑部件的高度。顺时针旋转旋钮，支撑部件上升；逆时针旋转旋钮，支撑部件下降。
¶ 抓爪盘组件

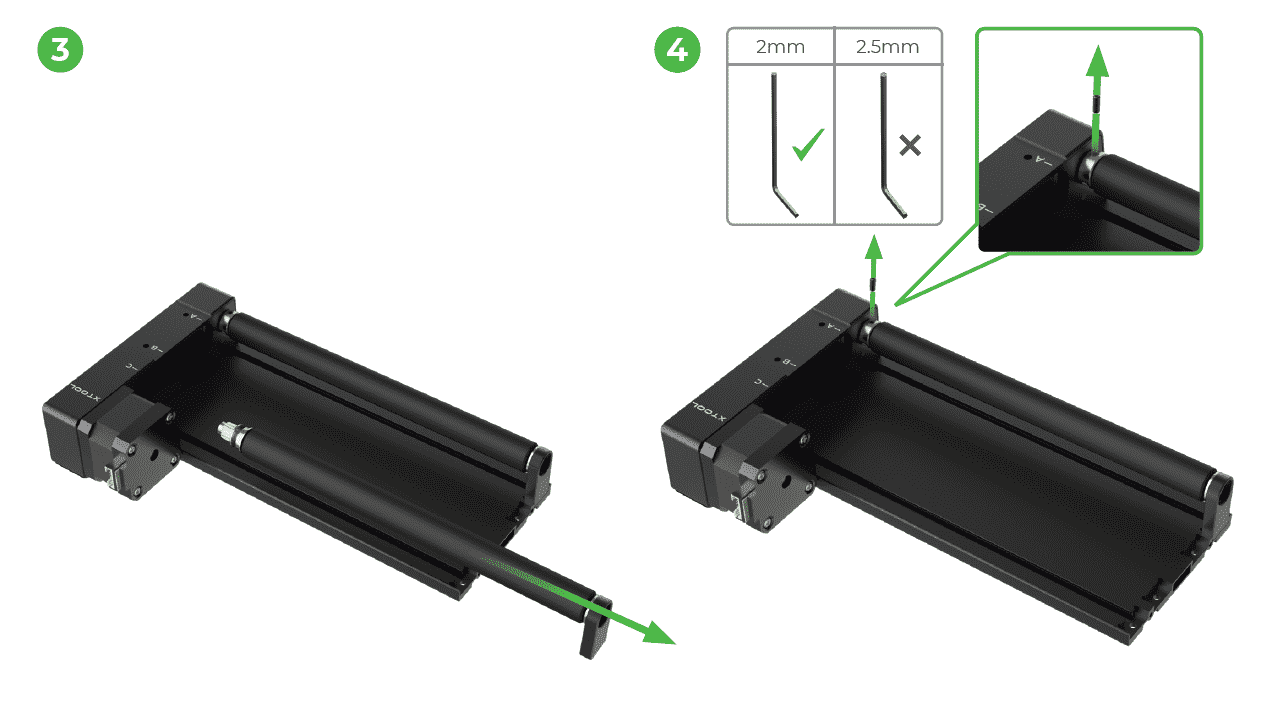

1、卸下固定可调滚轴和固定滚轴的螺丝。
2、拔出可调滚轴的支架。
3、取下可调滚轴。
4、卸下固定滚轴上联轴器的螺丝。
5、转动固定滚轴，找到滚轴联轴器的另一颗螺丝。
6、卸下固定滚轴上滚轴联轴器的螺丝。
7、拔出固定滚轴的支架。
8、取下固定滚轴。
9、转动联轴器，使电机传动轴平整的一面朝下。
10、将轴承套在电机传动轴上。
11、拧紧轴承的螺丝，将轴承固定在电机传动轴上。
12、转动轴承，找到轴承上的另一颗螺丝。
13、拧紧轴承的螺丝，将轴承固定在电机传动轴上。
14、将传动带安装在爪盘的的传动盘上。
15、如图所示，将抓盘连同传动带安装至旋转附件上，注意将传动带套在轴承上。
16、安装螺丝固定抓盘。
注意： 请将拆卸下来的滚轴组件和螺丝收好，以便后续使用。
¶ 使用提示
可使用抓盘组件扳手调节卡爪。顺时针转动扳手，卡爪收紧；逆时针转动扳手，卡爪外扩。
¶ 阶梯爪组件
¶ 方法1
台阶朝里，将阶梯爪安装在爪盘的卡爪上。
¶ 方法2
台阶朝外，将阶梯爪安装在爪盘的卡爪上。
¶ 长爪组件
¶ 方法1
台阶朝里，将长爪安装在爪盘的卡爪上。
¶ 方法2
台阶朝外，将长爪安装在爪盘的卡爪上。
¶ 使用提示
如需雕刻带手柄物体，可将底板安装到另一侧。
¶ 螺柱组件
¶ 尾座模块
¶ 使用提示
可旋转尾座模块上的旋钮固定或松开尾座模块。
¶ 将滚轴安装回旋转附件二代
1、卸下固定爪盘的螺丝。
2、取下爪盘。
3、转动联轴器，找到联轴器上的螺丝孔。
4、安装固定滚轴，注意固定滚轴上平整的一面对准螺丝孔放入。
5、安装螺丝固定滚轴。
6、转动固定滚轴，找到联轴器上的另一个螺丝孔。
7、安装螺丝固定滚轴。
8、稍微抬起固定滚轴远离联轴器的一端。
9、安装固定滚轴支架。
10、将滚轴支架插入底座上的档位槽。
11、将可调滚轴带有齿槽的一端插入于传动带。
12、稍微抬起可调滚轴远离传动带的一端。
13、安装可调滚轴的滚轴支架。
14、将滚轴支架插入底座上的档位槽。
15、安装螺丝固定可调滚轴和固定滚轴。
组装完成！
