¶ 问题描述
xTool Creative Space （XCS） 软件或打印机的 LCD 控制面板上可能会出现“图像识别失败”错误消息。此问题通常发生在以下两个过程之一：
- 自动校准（通常在设备的初始、首次设置期间）;或
- 当您使用喷嘴补偿功能时。
请参考以下内容进行故障排除。
|
|
¶ 潜在原因
- 用于该过程的 PET 薄膜脏了或有污渍。
- 打印机的处理区域脏污或有残留墨迹。
- 打印托架上的相机镜头脏了。
- 相机模块本身出现故障。
¶ 故障排除过程
¶ 重要事项
如果在初始设备设置和校准期间发生此错误，请在重新启动校准过程之前完成以下故障排除步骤：

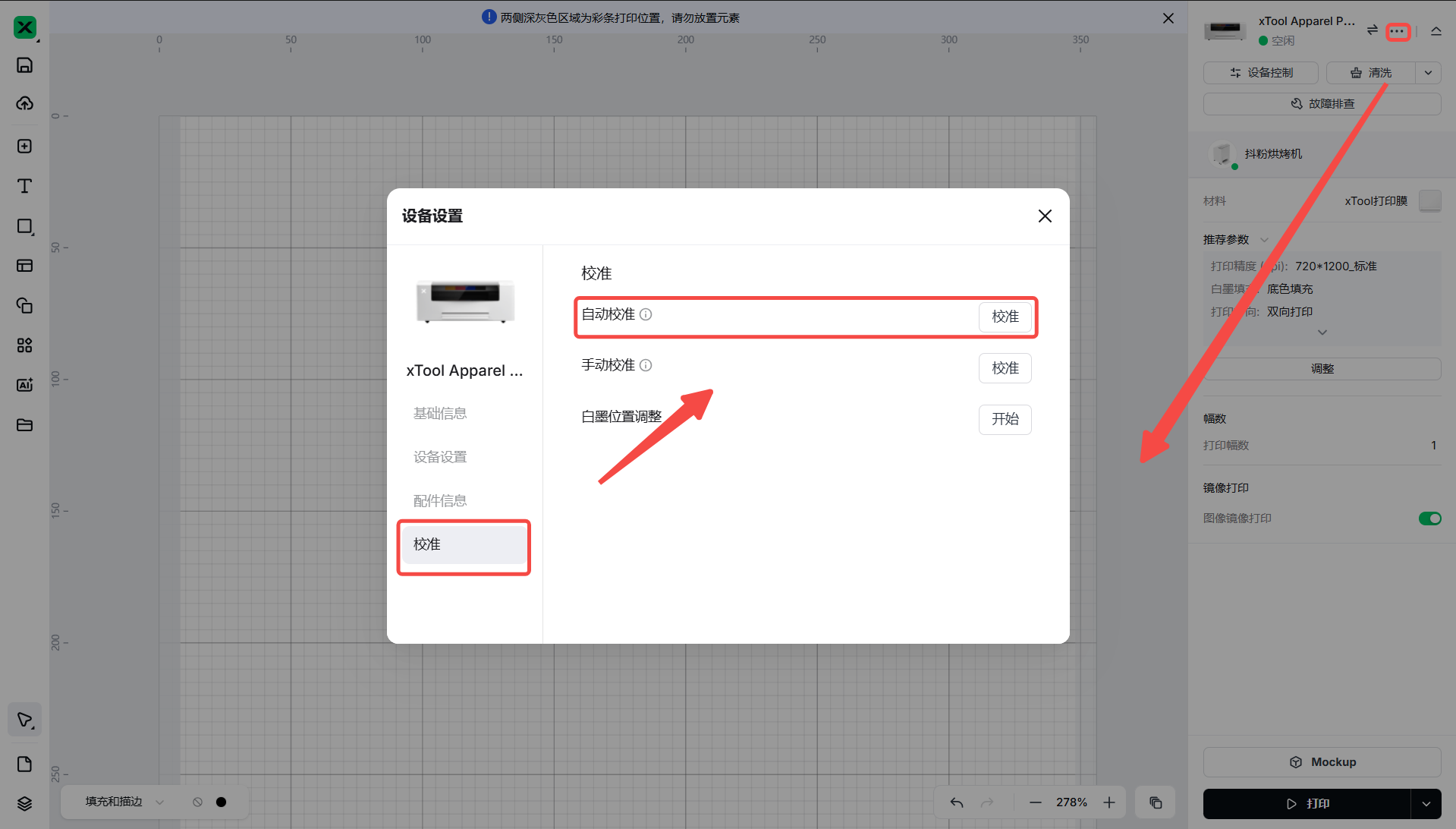

- 要在 XCS 中重新开始校准：导航至设备设置>校准>自动校准，然后按照屏幕上的提示进行作。
¶ 第一步：检查墨水输出情况和喷嘴是否堵塞
在校准过程中，正确的喷墨对于准确的图像识别至关重要。
¶ 打印测试图像
- 打印测试图案，以验证墨管系统中的所有颜色是否都能正常喷出，并找出任何严重的堵塞情况。
- 在控制面板上，点击：维护 > 打印测试图像
- 评估测试图像：

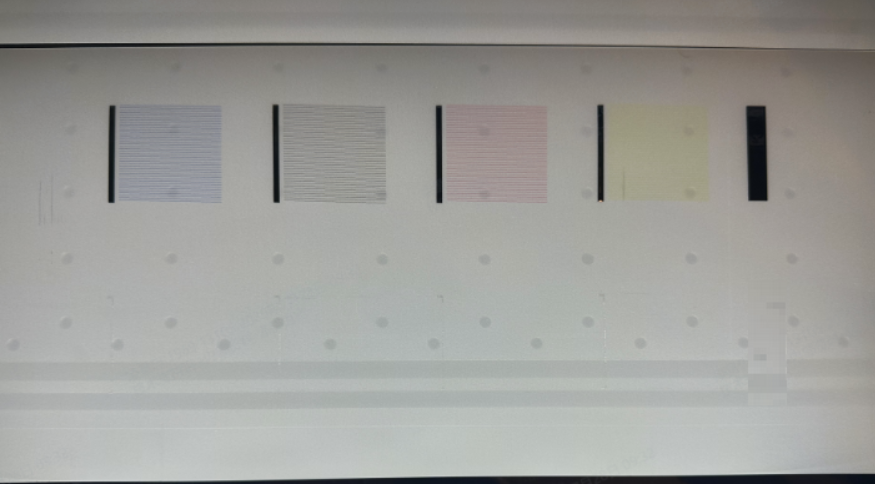

- 正常：每个色块最多显示 5 条缺失线。

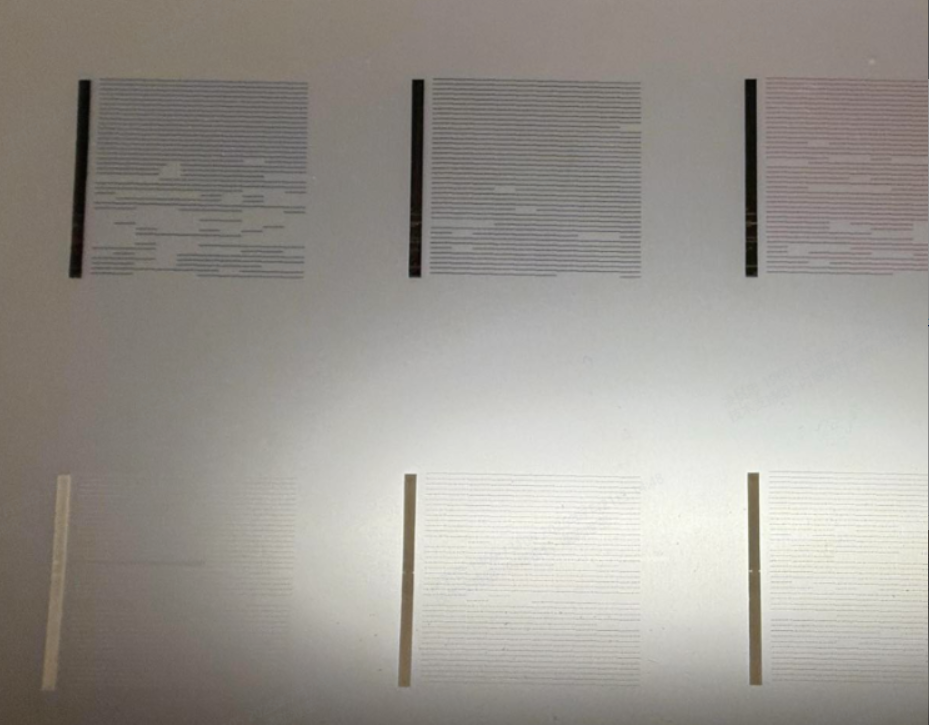

- 问题：任何色块显示缺失线条超过 5 条或完全没有颜色。
|
|
|
¶ 疏通堵塞的喷嘴
如果测试图像失败：
- 在xTool Studio软件中，单击“墨水堵塞检查”按钮。
- 注意：此功能目前仅在xTool Studio中可用，xTool Creative Space 中不可用。
- 请按照屏幕上的故障排除提示逐步操作。
- 如果问题无法解决：
- 请按照视频指导提交诊断信息。
- 这使得xTool技术支持能够进行快速分析。
如果测试图像正常，但错误仍然存在：
- 这个问题可能与墨水输出无关。
- 继续执行步骤 2。
¶ 步骤二：检查胶片状况
受污染的胶片会干扰相机识别校准图案的能力。
- 检查薄膜表面：
- 检查胶片上是否有污垢、墨渍或碎屑。
- 请特别注意印有校准图案的区域。
- 清洗或更换受污染的薄膜：
- 如果胶片脏了，请剪掉脏污部分。
- 校准过程中请使用干净的胶片。
- 测试校准情况：
- 如果清洁薄膜或更换薄膜后问题仍然存在，请继续执行步骤 3。
¶ 步骤 3 ：清洁加工区域
脏污的处理区域会影响图像识别的准确性。
所需工具：
- 无绒布
- 无水乙醇

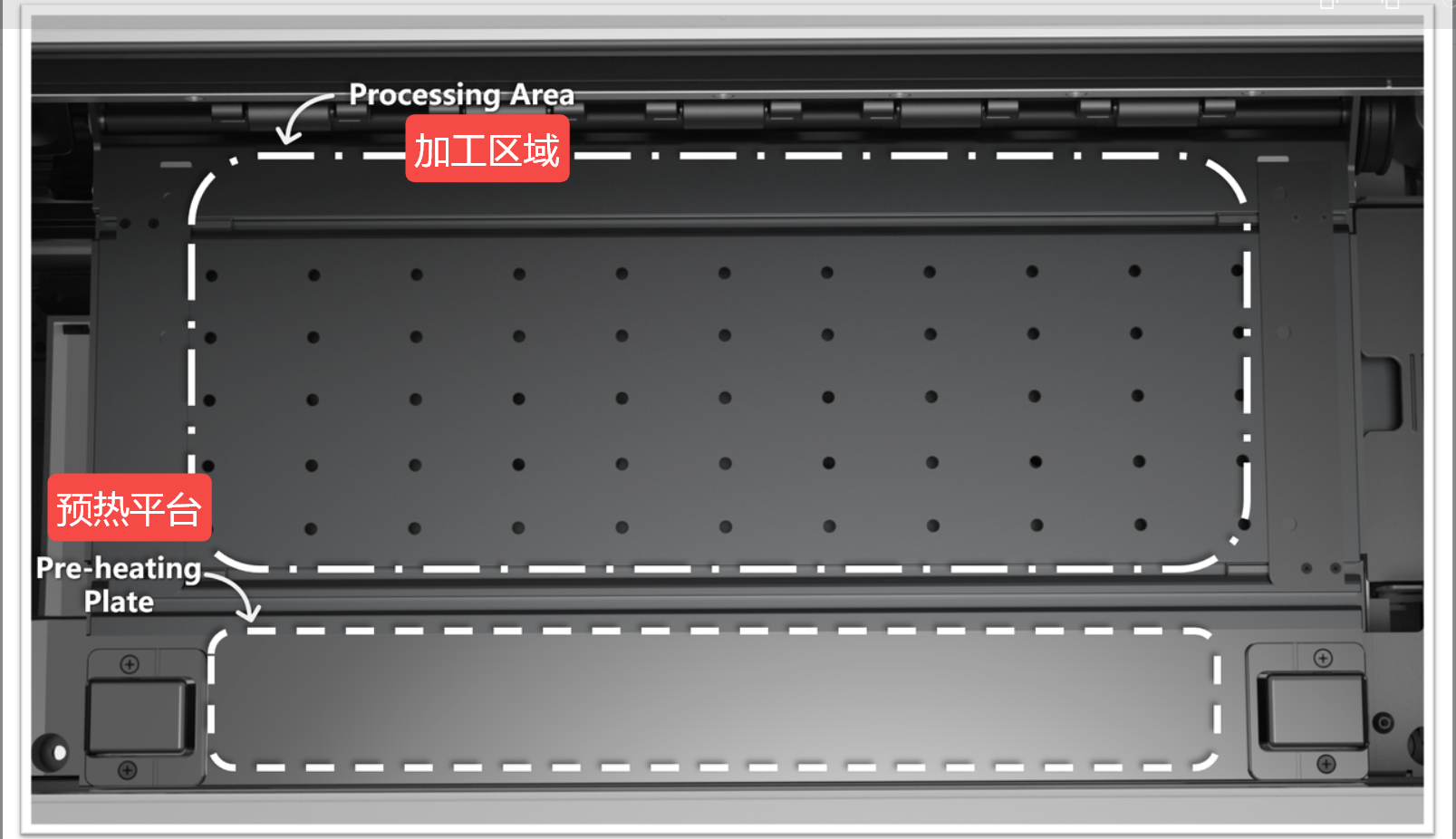

- 检查加工区域：
- 检查是否有墨渍残留、灰尘或其他污染物。
- 特别注意预热板表面。
- 清洁加工区域（如有必要）：
- 使用喷洒过无水乙醇的无绒布。
- 将整个加工区域擦拭干净。
- 清除所有墨迹或碎屑。
- 清洁预热板（如有必要）：
- ‼️重要提示：务必彻底清洁预热板。
- 使用无绒布蘸取无水乙醇，去除所有污染物。
- 预热板的清洁度对于准确识别至关重要。
- 待其完全干燥：
- 待酒精完全挥发后再进行测试。
- 如果错误仍然存在，请继续执行步骤 4。
¶ 第四步：清洁相机
相机镜头上的污渍或灰尘是造成这种错误的常见原因。
所需工具：
- 无绒布
- 无水乙醇
- M2.5mm 十字螺丝刀
将车厢居中：

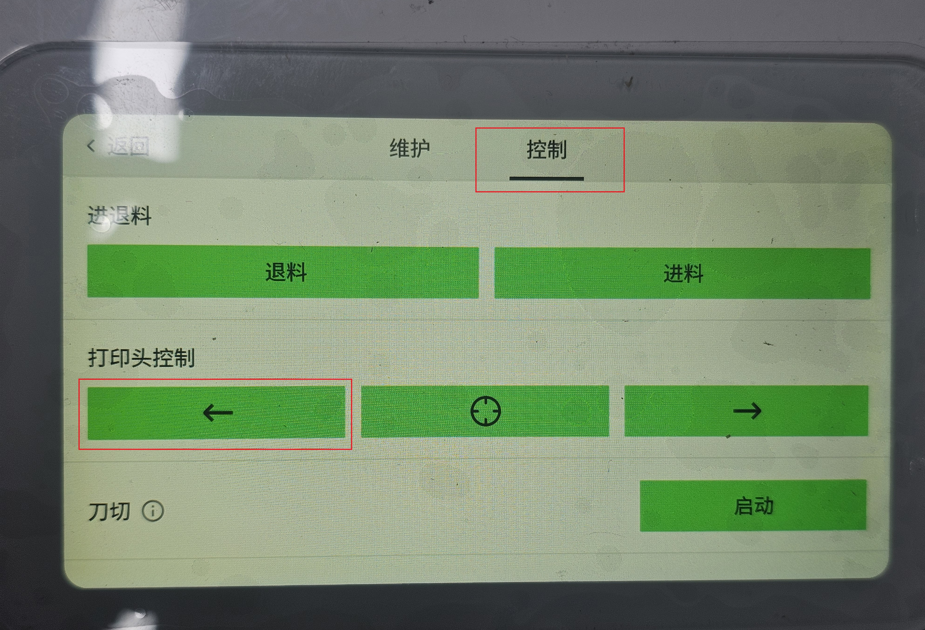

- 在液晶触摸屏控制面板上，点击“维护”>“控制”，然后点击“左箭头”将托架移动到中心位置。
清洁打印头上的摄像头：
- 打开打印机盖。
- 使用干净、不起毛的布，轻轻喷洒无水乙醇。
- 轻轻擦拭打印头内的相机镜头。
- 避免施加过大压力，以免造成损坏。

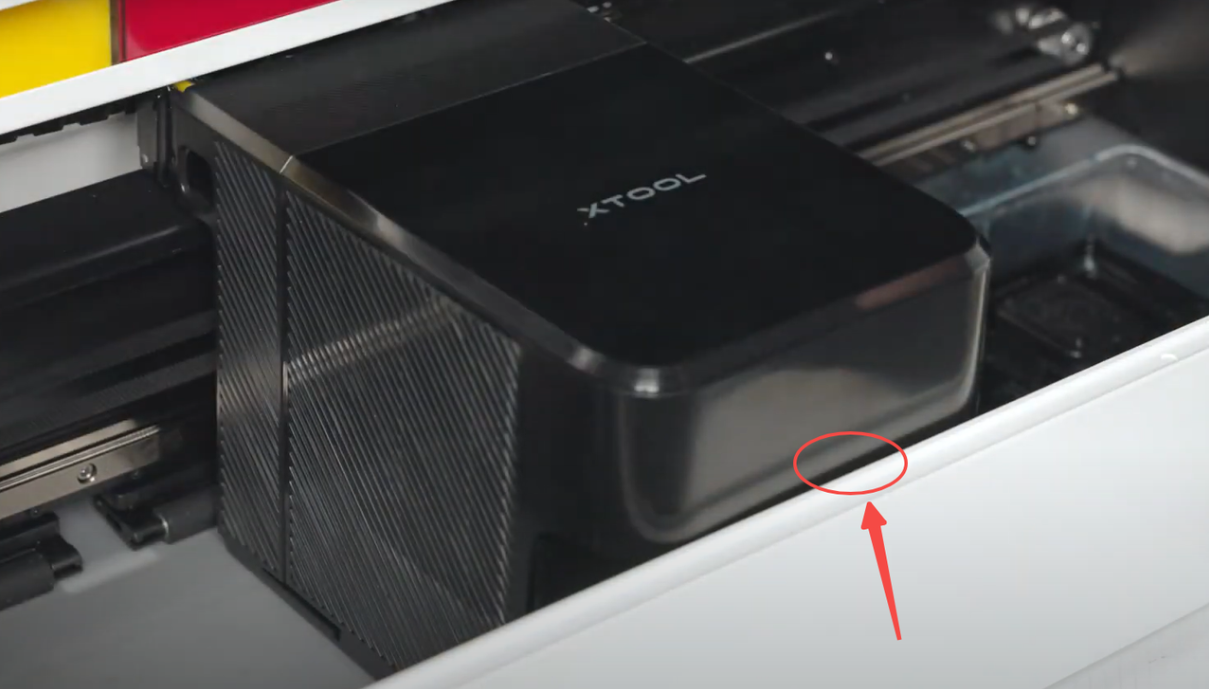

相机位置

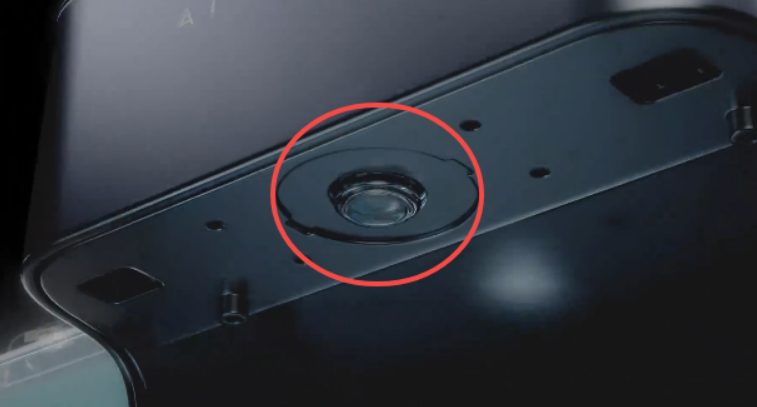

相机特写镜头
另一种方法：拆卸并清洁摄像头模块（高级）
- 为了彻底清洁，请拆下整个摄像头模块。
- 请参考以下视频指南，了解如何拆卸摄像头模块进行清洁：
- 视频指南：如何打开摄像头模块
测试校准情况：
- 如果清洁后问题仍然存在，请继续执行步骤 5。
¶ 步骤 5：更换摄像头（高级）
如果之前的步骤未能解决问题，则可能是相机硬件出现故障。
高级干预：
- 此步骤需要高级技术干预。请前往“问题仍然存在”部分联系xTool 客服，以获取进一步诊断。
- 如果 xTool 技术专家认为有必要，则可能需要更换摄像头。
- 按照步骤 4 中的教程来拆卸和更换摄像头。
- 更换过程中务必确保所有连接牢固。
¶ 仍然存在问题
如果完成上述步骤后问题仍然存在，请联系xTool售后技术支持团队。
为了尽快解决问题，请提供以下详细信息：
- 问题描述：对观察到的问题进行详细解释。
- 视频证据：如适用，请附上演示问题的视频。
- 已执行的故障排除步骤：您已尝试过的所有故障排除步骤及其结果。
这些信息对于xTool技术支持工程师及时提供帮助至关重要。
