¶ 问题描述
在 xTool 服装打印机运行期间，您可能会遇到打印机无法打印白色墨水、白色墨水输出极其微弱、不一致或出现明显间隙的问题。这表明白色墨水流动系统存在潜在堵塞问题。
- 本节提供针对这些问题的故障排查建议。请参考以下内容。
¶ 常见原因
¶ 首次开机时发生：
- 打印头保护膜未撕下;
- 白色墨水夹未释放;
- 墨盒顶盖安装不正确;
- 启动过程执行不正确;

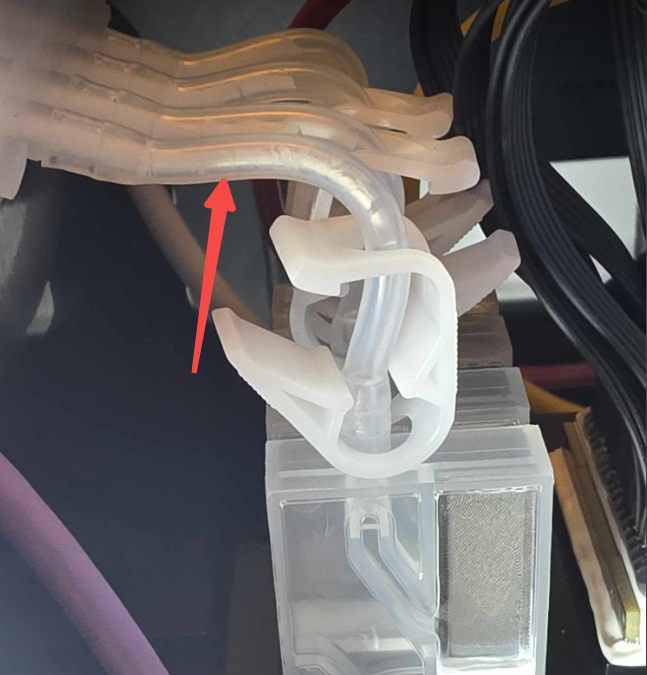

- 墨管在墨水阻尼器和打印头之间扭结（ 仅在后壳中 ）;
- 墨堆密封状况不佳（ 很可能 ）;
¶ 长时间使用后发生：
- 白墨沉淀;
- 白墨缓冲瓶出口堵塞;
- 白色墨夹未打开;
- 墨盒顶盖安装不正确;
- 废墨提取故障;
- 墨叠密封状况差;
- 进墨管堵塞;
- 废墨管堵塞;
- 白墨过滤器堵塞;
- 打印头堵塞严重;
¶ 场景识别
本故障排查指南分为两种方案。请确定哪种情况最适合您的情况，并按照相应的步骤进行作。
- 场景 A： 机器首次使用时没有白色墨水输出 。
- 场景 B： 机器使用一段时间后没有白墨输出 .
¶ 场景 A：初始启动时没有白色墨水
如果您是第一次使用打印机并遇到此问题，请按照以下步骤作。

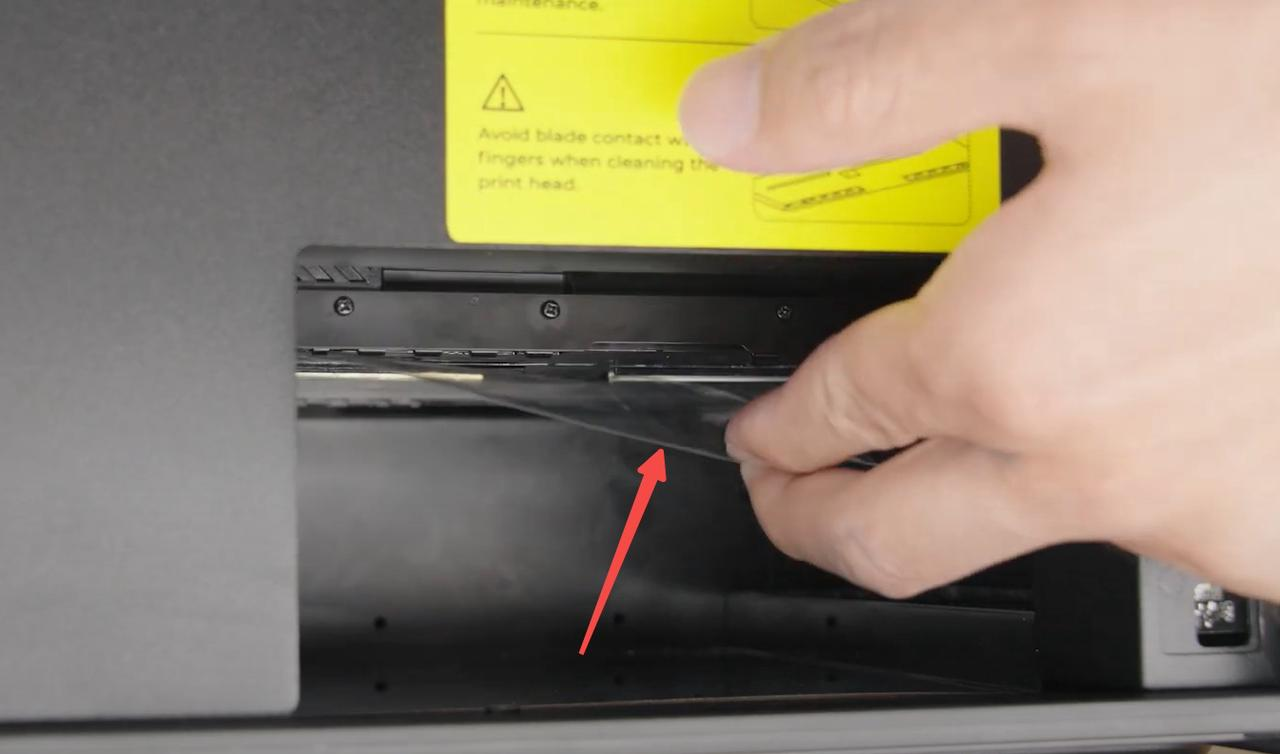

¶ 第 1 步：撕下打印头保护膜
- 将打印托架移动到最左侧。

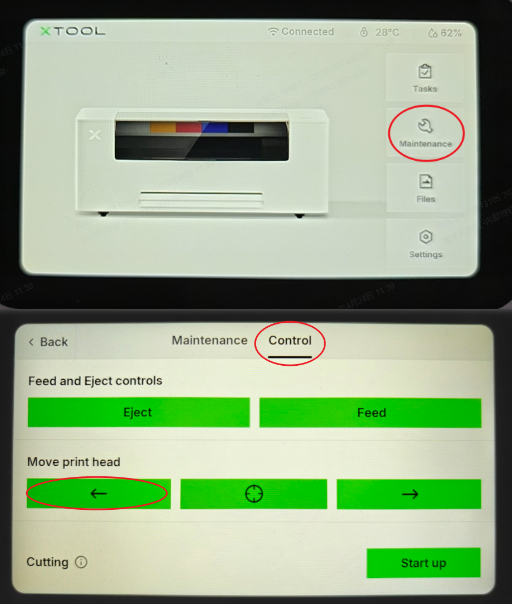

- 在 LCD 控制面板上，点击：维护>控制，然后点击“打印头控制”选项卡上的向左箭头按钮。

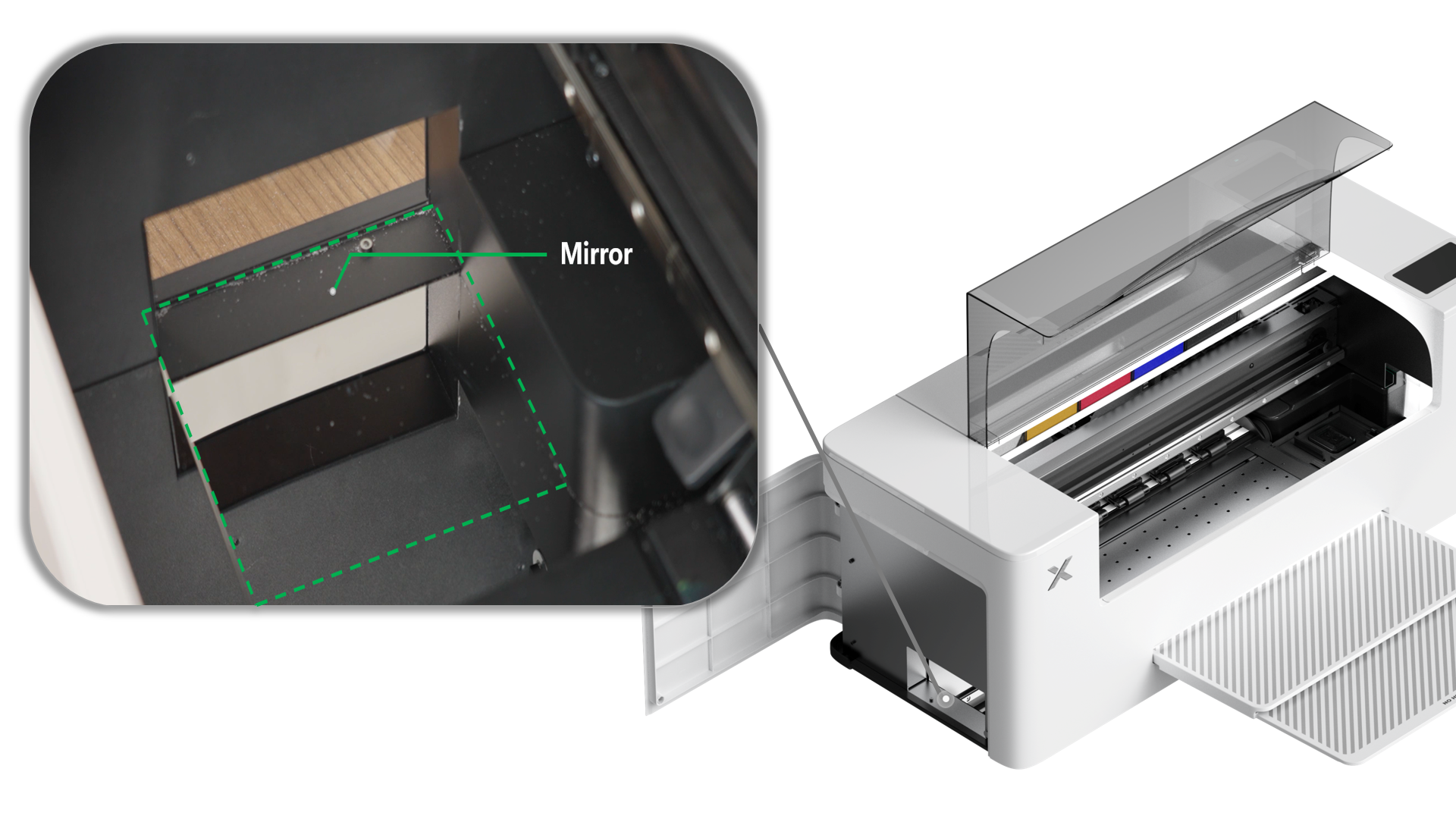

- 使用底板上的镜子，抬头查看打印头底部，确认薄薄的塑料保护膜已剥落。
- 如有必要，撕下薄膜。
- 如果胶片已被移除，请继续下一步。
 |
 |
¶ 第 2 步：检查所有墨夹

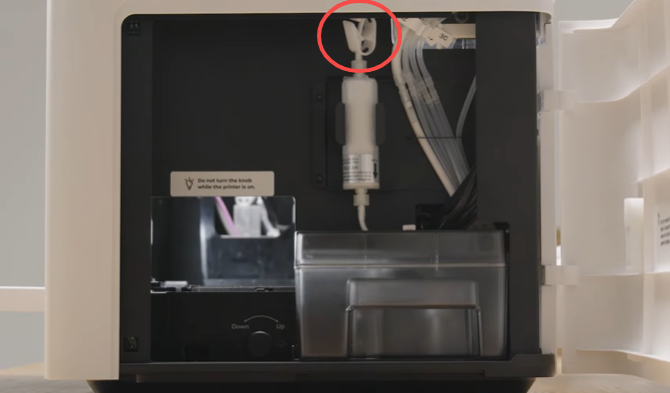

- 确保所有五个白色墨水夹都处于打开/释放位置。这包括打印托架内白色墨水阻尼器上的夹子和机器右侧的主白色墨水夹。
- 如果发现在初始墨水灌注过程中有任何夹子被关闭，请将其打开。您现在可能需要使用注射器手动将墨水吸入线条。
- 指南教程： 有关手动绘墨的说明，请参阅指南教程： 更换 xTool 服装打印机中的白色和 CMYK 墨水阻尼器
- 如果确认所有夹子都已打开，请继续下一步。
 |
 |
¶ 第 3 步：检查墨封顶盖安装情况
将打印头移至打印机中央。

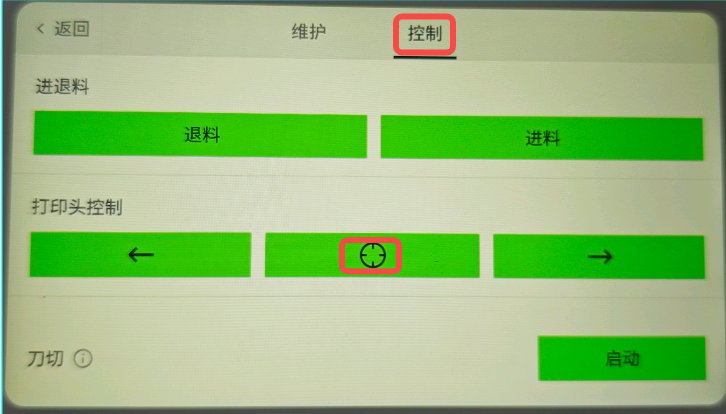

- 在 LCD 控制面板上，点击：维护>控制，以及“打印头控制”选项卡上的十字准线按钮。

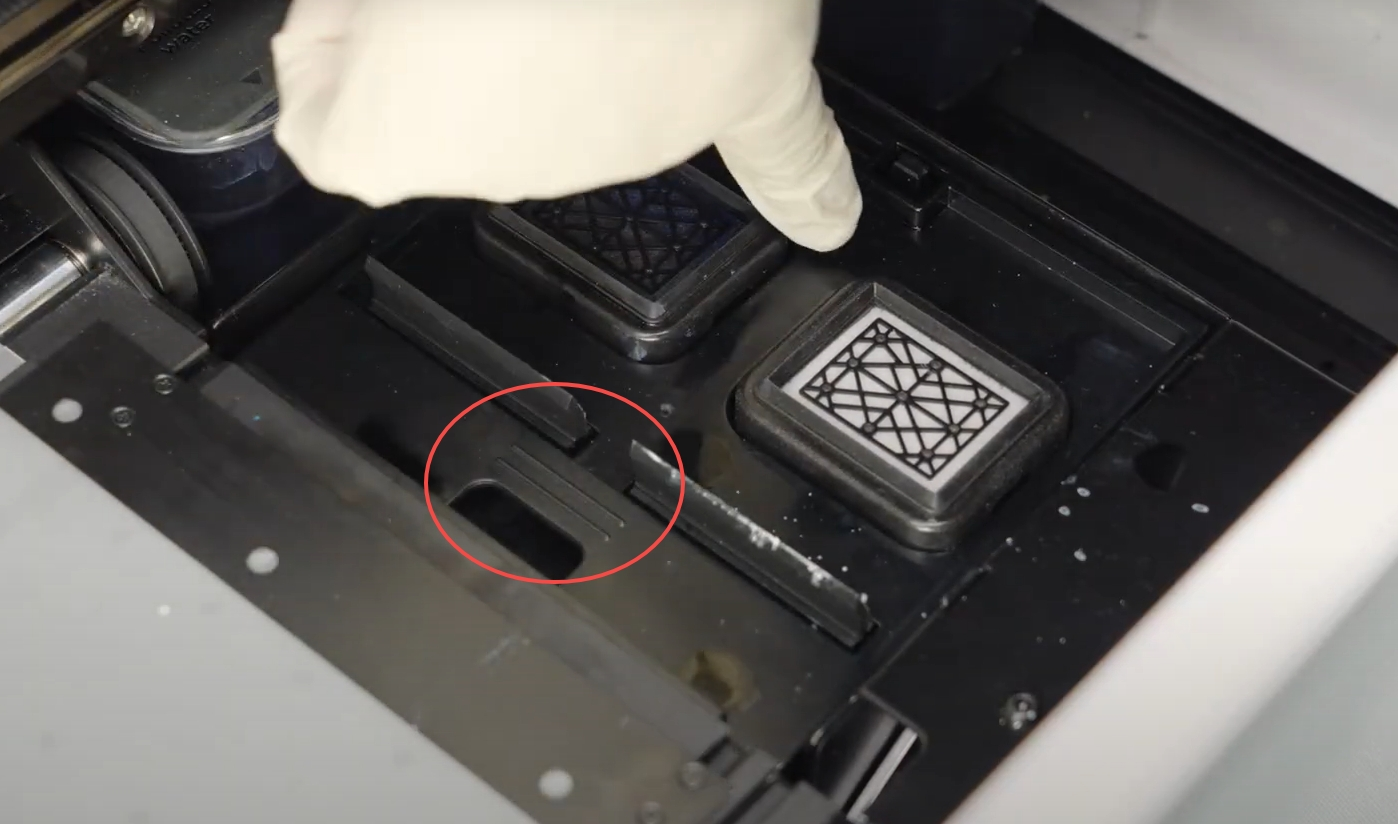

观察墨水封盖站顶盖。确保它没有倒置安装。正确的方向是防滑条朝上.
- 正确安装： 防滑条朝上。
如果盖子安装不正确，您可以轻轻地将其提起并将其放回正确的方向。
- 视频指南： 请参考下面的视频教程（从 0：34 到 0：46）。
【xTool DTF墨垫与刮片维护教程】：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 第 4 步：校准墨堆位置
- 启动校准： 在打印机的控制面板上，转到 “设置 ”> 其他 “，然后点击 ”墨栈校准 “选项卡上的 ”启动“按钮开始。
- 校准后 ： 校准完成后，执行彻底的强力清洗或多个标准自动清洗循环以恢复性能。测试打印机以确认问题是否已解决。
- 如果校准后问题仍然存在，请继续执行下一步。
 |
、 |  |
¶ 第 5 步：检查墨管是否有障碍物
！!️重要提示：录制整个过程的视频，以便提交给 xTool技术团队。
- 将打印托架移至中间，然后拆下打印托架顶盖。

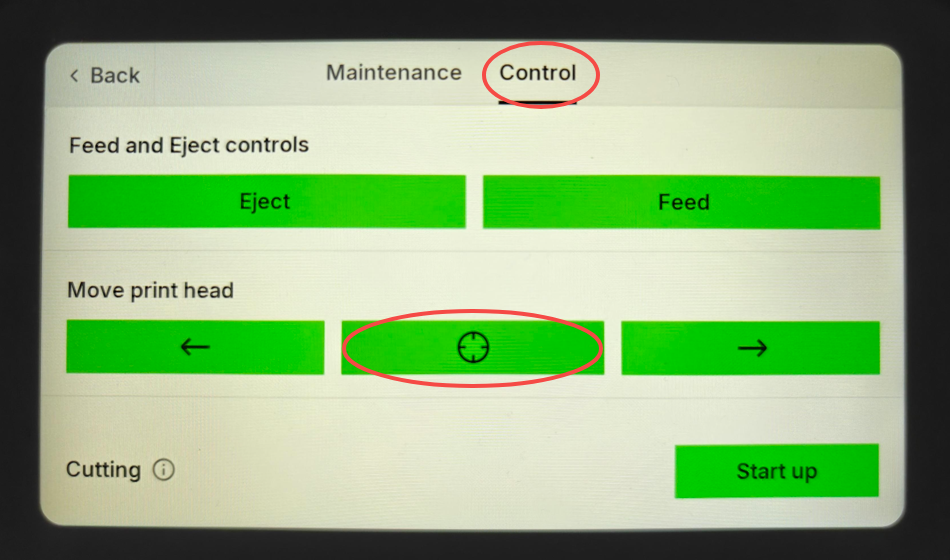

- 在 LCD 控制面板上，点击：维护>控制，以及“打印头控制”选项卡上的十字准线按钮。
- 使用注射器，尝试从墨水阻尼器中手动抽出白色墨水，如视频指南所示。

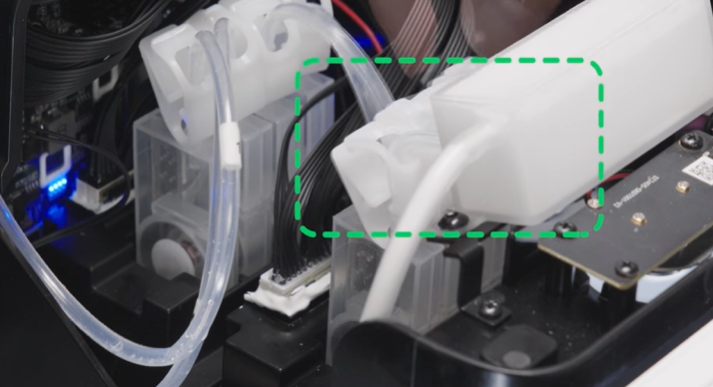

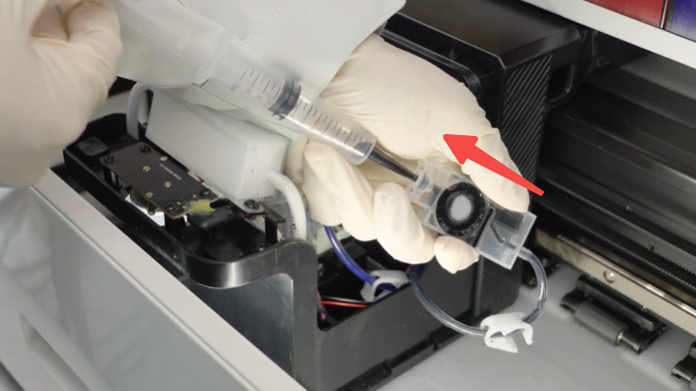

- 在绘制白色墨水时，将墨水阻尼器斜向上放置。请参考下图。
- 指南教程： 请参考指南教程： 更换 xTool 服装打印机中的白色和 CMYK 墨水阻尼器
- 结果解读：
顺畅流动： 油墨→管路畅通，墨水很容易绘制;没有障碍物;继续下一步。
阻力或无流动： 明显的回拉阻力表明墨管存在扭结或堵塞。

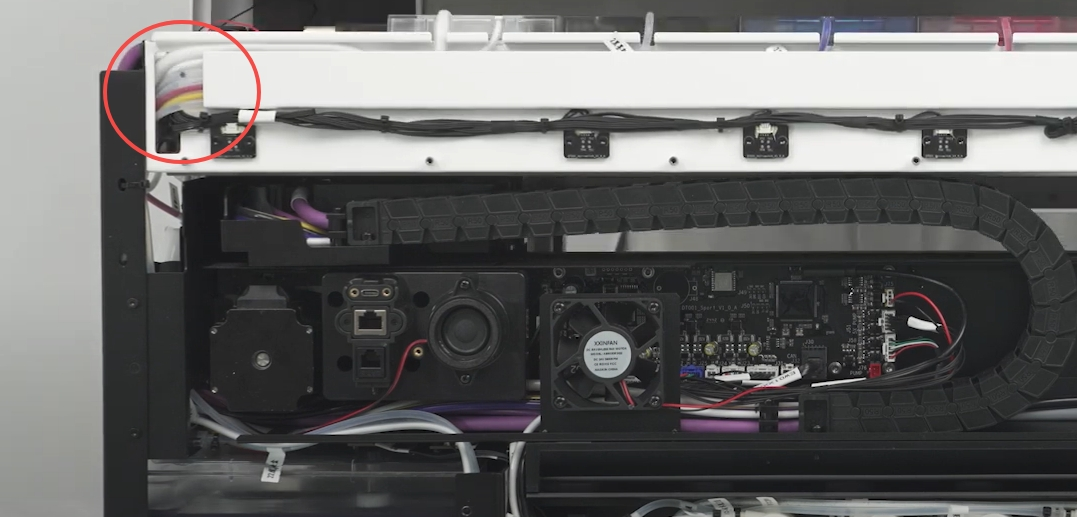

- 如果遇到明显的阻力，则墨管可能弯曲或扭结。这需要拆下打印机的外壳以检查管布线。这是一个复杂的步骤;请仅在用尽所有其他步骤后继续。
【xTool DTF拆装打印机外壳教程】：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 第 7 步：检查启动过程是否不正确
如果初始设置墨水灌注步骤执行时顺序不正常（例如，在开始前没有释放所有夹子），则空气可能已进入系统。
解决方案： 执行自动墨水提取以重新灌注系统。
- 在 LCD 控制面板上，点击设置 > 其他和抽墨选项卡上的 启动按钮以启动该过程。
¶ 场景 B：长时间使用后没有白色墨水
如果您的打印机工作正常，但最近停止打印白色墨水，请按照以下步骤作。
¶ 第 1 步：检查白色墨水状况和搅拌情况

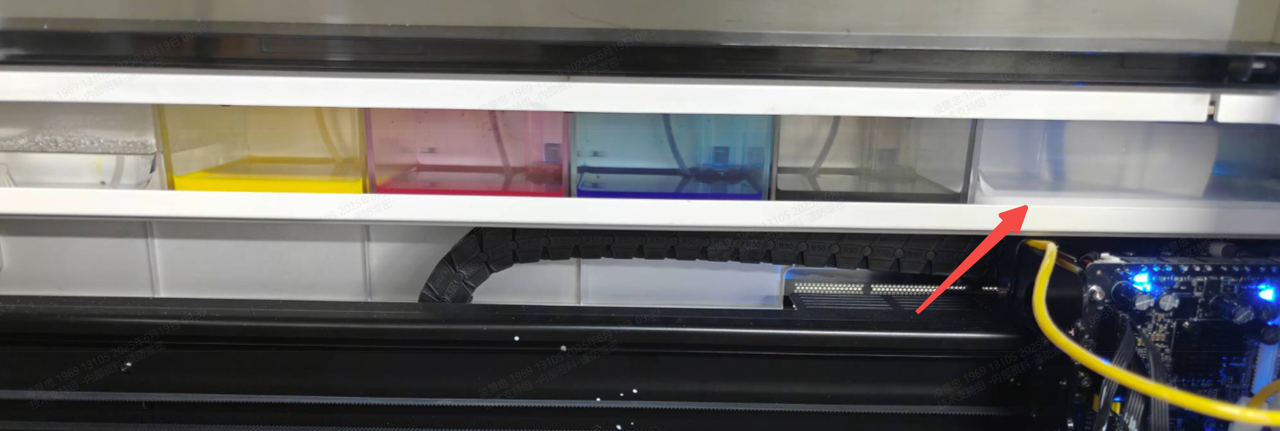

- 目视检查： 打开打印机的边缘，目视检查主白色墨盒是否有分离或沉降的迹象。
如果检测到分离：
激活白墨搅拌功能：

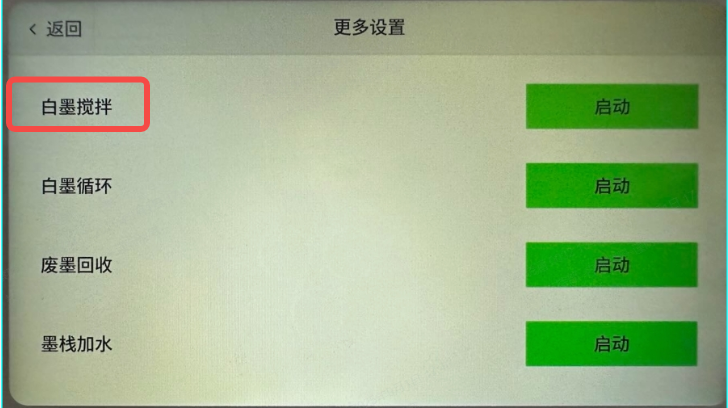

- 在 LCD 触摸屏上，导航至设置 > 其他 > 更多设置 > 白墨搅拌.
- 点击并按住开始以运行多个搅拌循环。
观察搅拌电机的运行情况：
- 如果电机出现故障：请联系xTool技术团队。
- 如果电机正常： 确保打印机持续通电以防止分离。
如果没有分离： 继续执行步骤 2。
¶ 第 2 步：确保释放墨盒
- 墨水夹： 确保五个白色墨水夹都处于打开/释放位置。
- 如果这些已释放，请继续下一步。
 |
 |
¶ 第 3 步：检查墨封顶盖安装情况
将打印头移至打印机中央。
- 在 LCD 控制面板上，点击：维护>控制，以及“打印头控制”选项卡上的十字准线按钮。
观察墨水封盖站顶盖。确保它没有倒置安装。正确的方向是防滑条朝上.
- 正确安装： 防滑条朝上。
如果盖子安装不正确，您可以轻轻地将其提起并将其放回正确的方向。
- 视频指南： 请参考下面的视频教程（从 0：34 到 0：46）。
【xTool DTF墨垫与刮片维护教程】 ：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
如果盖子安装正确，请继续下一步。

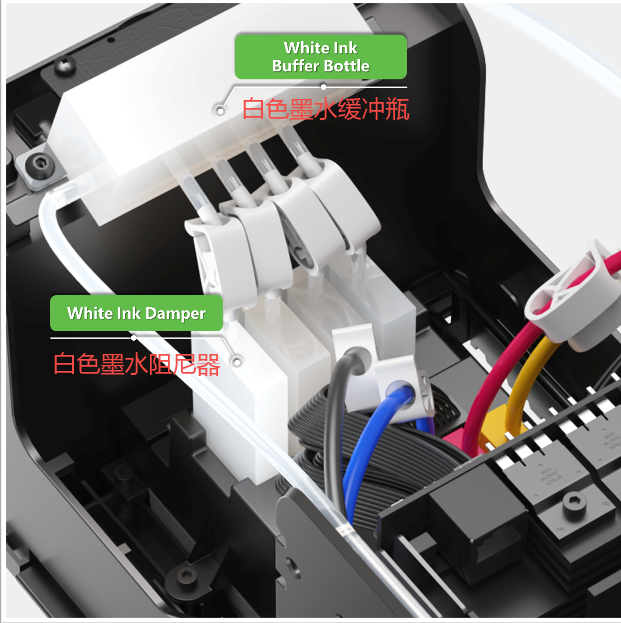

¶ 第 4 步：检查白色墨水缓冲瓶
启动校准： 在打印机的控制面板上，转到 “设置 ”> 其他 “，然后点击 ”墨栈校准 “选项卡上的 ”启动“按钮开始。
检查每个出口是否有硬化的墨水沉积物或堵塞物。
如果墨水流动出现间歇性、中断或堵塞，请更换缓冲瓶。
如果所有插座都已清除，请继续下一步。
 |
 |
¶ 第五步：测试废墨回收功能
！!️重要提示： 录制整个过程的视频，以便提交给 xTool 技术团队。
打开打印机的盖子。将打印托架移到中间，以便清楚地看到墨封站内的印台。
- 在 LCD 控制面板上，点击：维护>控制，以及“打印头控制”选项卡上的十字准线按钮。
|
 |
将印台装满水
- 在 LCD 面板上，导航到设置 > 其他 > 更多设置.
- 水龙头启动 ， 将水填充到墨水堆中.
- 让它运行约 2 秒钟 ——刚好足以在印台上形成一个小水池。
回收废墨水
- 立即点击 启动废墨回收.
- 观察水是否快速排出。
- 结果解读：
- 正常： 水顺利抽出→继续执行步骤 6。
- 故障： 提取速度非常慢或无法提取 →联系xTool技术团队并附上您对此测试的视频记录。
¶ 第 6 步：校准墨堆位置
- 启动校准： 在打印机的控制面板上，转到 “设置 ”> 其他 “，然后点击 ”墨栈校准 “选项卡上的 ”启动“按钮开始。
- 校准后 ： 校准完成后，执行彻底的强力清洗或多个标准自动清洗循环以恢复性能。测试打印机以确认问题是否已解决。
- 如果校准后问题仍然存在，请继续执行下一步。
|
、 | |
¶ 第 7 步：检查旋盖站的气密性
该测试有助于确定打印头是否与墨封盖站形成适当的密封，这对于防止喷嘴堵塞和确保正确的墨水灌注至关重要。
1. 定位打印头：
- 将打印头移至打印机中央：在 LCD 控制面板上，点击维护 > 控制和向左箭头按钮，直到打印托架位于打印机内部的中心。
2. 将墨水涂在旋盖站环上：
- 将干净的棉签（包含在打印机包装中）浸入少量黑色墨水中。

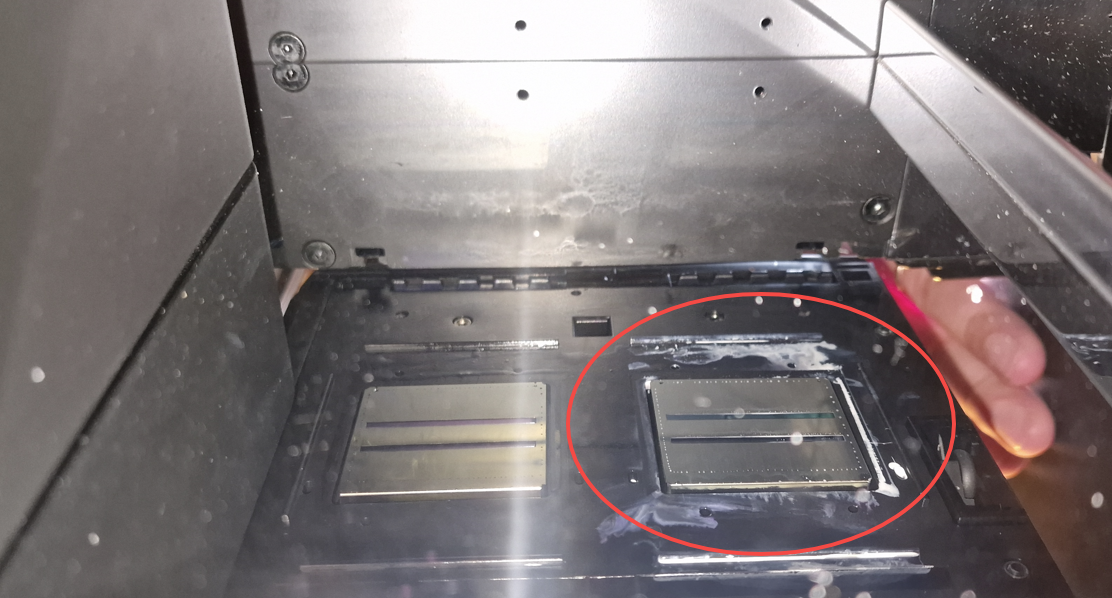

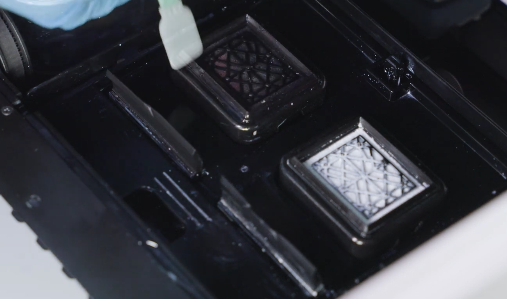

- 小心地在旋盖站印台的整个橡胶圈周围涂上一层薄而均匀的墨水。请参阅下图以获取视觉指导。
3. 将打印头放在旋盖站上：
- 关闭打印机的顶盖。
- 在打印机的 LCD 控制面板上，将打印托架重置到其原位。这会将打印头牢固地压在涂有墨水的橡胶圈上。
-
- 在 LCD 控制面板上，点击维护 > 控制和十字准线按钮。
4. 移动打印托架进行检查：
- 接下来，将打印托架移动到机器的最左端，将其放置在底板上的内置镜子上。
5. 观察并记录墨迹：
- 使用镜子仔细观察转移到打印头底部的墨迹。
- 拍摄此墨迹的清晰照片以供记录并可能提交给 xTool 客户服务。
 |
 |
6. 评估墨迹位置：
- 如果墨水轮廓明显偏离打印头的中心，则表明封盖站存在错位问题，这可能会导致密封不良。在这种情况下，请继续“ 仍然遇到问题？ 部分联系 xTool 客户服务寻求帮助并向他们提供您拍摄的照片。
- 如果墨水轮廓在打印头上居中且没有明显的偏移，则表明密封性条件理想。将打印头重置到其原位并继续执行下一个故障排除步骤。
¶ 第 7 步：检查墨管是否有障碍物
！!️重要提示：录制整个过程的视频，以便提交给 xTool 客户服务。
- 将打印托架移至中间，然后拆下打印托架顶盖。
- 在 LCD 控制面板上，点击：维护>控制，以及“打印头控制”选项卡上的十字准线按钮。
- 使用注射器，尝试从墨水阻尼器中手动抽出白色墨水，如视频指南所示。
- 在绘制白色墨水时，将墨水阻尼器斜向上放置。请参阅下图以获取视觉参考。
- 视频指南： 请参阅视频教程（第 1：25-1：55 和 2：51-3：20 节）： 更换 xTool Apparel 打印机中的白色和 CMYK 墨水阻尼器
- 结果解读：
- 顺畅流动： 油墨→管路畅通，墨水很容易绘制;没有障碍物;继续下一步。
- 阻力或无流动： 显着的回拉阻力表明墨管存在扭结或堵塞。
- 如果遇到明显的阻力，则墨管可能弯曲或扭结。这需要拆下打印机的外壳以检查管布线。这是一个复杂的步骤;请仅在用尽所有其他步骤后继续。
- 拆卸外壳的视频指南：
【xTool DTF拆装打印机外壳教程】：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。

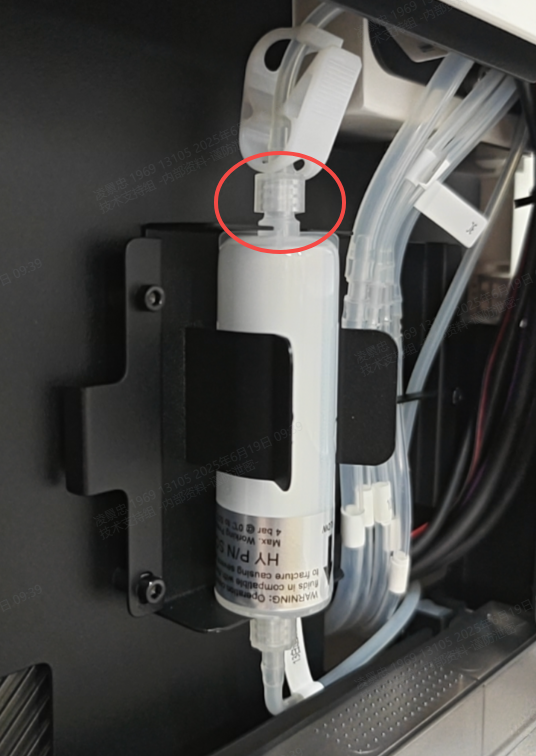

¶ 第 8 步：检查圆柱形过滤器

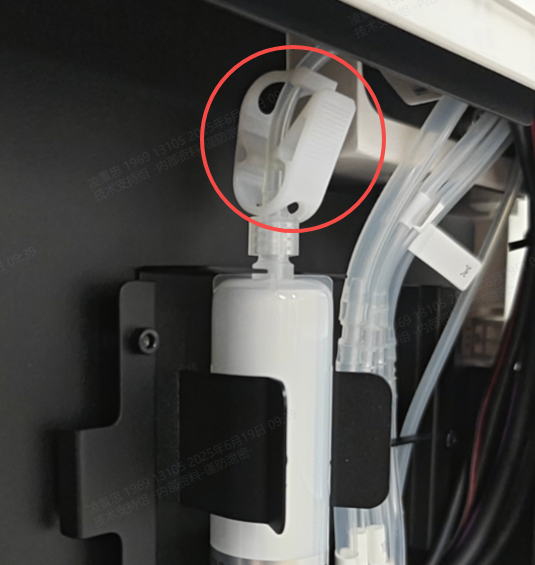

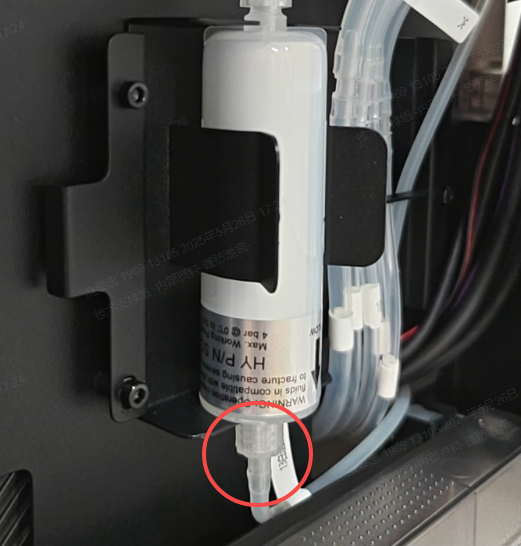

- 将圆柱形墨水滤光片夹紧固在右侧面板内。
 |
 |
- 激活白色墨水搅拌功能并运行约 5 秒钟
- 在 LCD 触摸屏上，导航至设置 > 其他 > 更多 > 白墨搅拌.

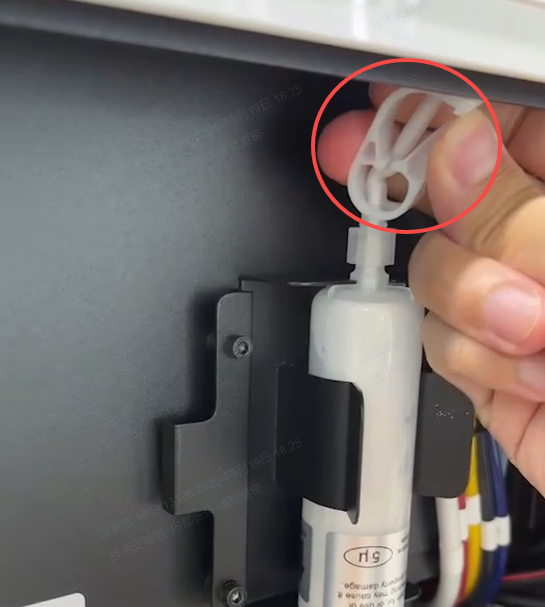

- 松开墨水夹并立即检查墨水是否流入过滤器。
结果解读：
- 墨水流动： 没有主管堵塞→继续执行步骤 9。
- 墨水无流动： 主管堵塞 →继续进行以下堵塞诊断。
阻塞诊断：
- 关闭滤镜墨水夹。
- 拧下圆柱形过滤器的上部连接。

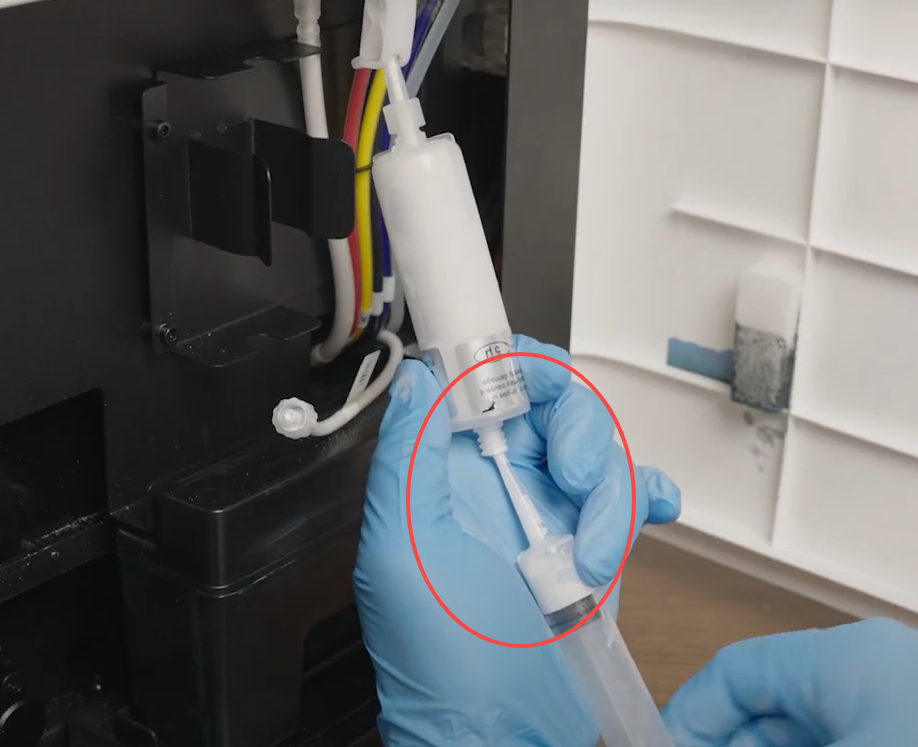

- 打开墨夹，用注射器取出墨水。
- 参考视频： 更换 xTool 服装打印机右侧面板内的圆柱形墨水过滤器
- 拔牙困难： 需要更换管子。
- 平滑提取： 过滤或下游堵塞。
过滤器测试：
- 重新连接过滤器并拧紧墨夹。
- 拧下过滤器下方的连接盖。
- 打开墨水夹并用注射器测试提取。
- 提取困难： 过滤器堵塞（需要更换）。
- 顺利提取： 下游管堵塞。继续“ 仍然遇到问题？ 部分，并将您的发现提交给 xTool 客户服务。
 |
 |
¶ 第 9 步：检查白色打印头是否严重堵塞
- 如果整个墨水输送系统似乎运行正常，则问题很可能是打印头本身的白色墨水通道严重堵塞。
- 这需要密集的清洁程序。标准清洁周期可能不够。
- 解决方法： 请参考打印头清洁指南，尝试更高级的清洁方法（例如浸泡、手动深度清洁）。
¶ 仍然遇到问题？
如果完成上述步骤后问题仍然存在，xTool技术支持团队。
为了及时解决问题，请提供以下详细信息：
- 问题描述： 观察到的问题的详细说明。
- 视频证据： 附上演示问题的视频。
- 已执行的故障排查： 已尝试的任何故障排查步骤及其结果。
这些信息对于 xTool 技术支持工程师提供及时帮助至关重要。
