xTool D1 Pro 40W激光器配件包有两个颜色可选，本文档以红金版的配件包为例，讲述机器的
组装和调试。
¶ 产品参数
| 激光头尺寸 | 65 mm x 82.6 mm x 161.5 mm |
|---|---|
| 激光头重量 | 882 g（不含遮光罩） |
| 波长 | 455±5 nm |
| 功率 | 40 W |
| 加工速度 | 最高 400 mm/s |
| 切割能力 | 一次切穿15mm椴木板（使用空气辅助配件） 一次切穿15mm黑色不透明亚克力（使用空气辅助配件） 一次切穿18mm樱桃实木（使用空气辅助配件） 一次切穿20mm松木（使用空气辅助配件） 一次切穿0.1mm不锈钢（使用空气辅助配件） 一次切穿0.1mm不锈钢（使用空气辅助配件） |
| 光斑 | 0.15 mm x 0.15 mm |
| 焦段 | 40 mm |
| 加工幅面 | 430 mm x 369 mm（弱光） 430 mm x 348 mm（红十字） |
| 供电电压 | 24V⎓6A（单激光头） 25V⎓8A（整机） |
| 运行温度 | 10~35 °C |
| 储存温度 | 0~50 °C |
| 储存湿度 | 30~70% |
| 使用寿命 | 8000+ h |
| 更快的加工速度 | 切割5mm椴木板相比20W快5倍 |
¶ 物品清单
| 1 |  |
主控板 |
|---|---|---|
| 2 |  |
激光器 |
| 3 |  |
限位控制板 |
| 4 |  |
限位片 A |
| 5 |  |
限位片 B |
| 6 |  |
中间板 |
| 7 |  |
电源适配器 |
| 8 |  |
扎带包 |
| 9 |  |
零件盒 |
| 10 |  |
螺丝刀 |
| 11 |  |
对焦片 |
| 12 |  |
扳手 |
| 13 |  |
尖嘴钳 |
| 14 |  |
圆柱头螺丝 M3*6 |
| 15 |  |
螺丝 M4*16 |
| 16 |  |
螺丝 M4*25 |
| 17 |  |
圆头螺丝 M3*10 |
| 18 |  |
圆柱头螺丝 M3*8 |
| 19 |  |
沉头螺丝 M3*8 |
¶ 改装xTool D1 Pro
💡 通过 xTool D1 Pro 40 W激光器配件包，你可以将你的 xTool D1 Pro 改装为 40 W。
¶ 拆除原中间板
- 将激光头从中间板拆出
- 将激光头连接线从激光头接口拔出
- 用剪刀剪断固定连接线的黑色扎带
- 将激光器、电机及限位开关连接线的接头从主板拔出
- 将限位开关连接线分别从左侧挡板和中间板上的限位组件接口拔出
- 松开固定中间板的五颗螺丝，取出原来的中间板
- 至此，原中间板移除完成！
¶ 更换限位控制板
- 拆下原来的限位控制板上的螺丝
⚠️ 如果螺丝打滑，无法拧松，可使用随机配备的尖嘴钳将限位控制板移除。移除过程中请小心操作，做好人身防护。
- 安装新的限位控制板
¶ 更换限位片
- 将右侧挡板上的原来的两块限位片拆下
- 安装新的两块限位片，拧紧螺丝
💡注意： 不同规格的激光器加工幅面有所不同，使用时需相应地调整限位片 A 的安装位置，可参考下图位置。
¶ 更换主控板

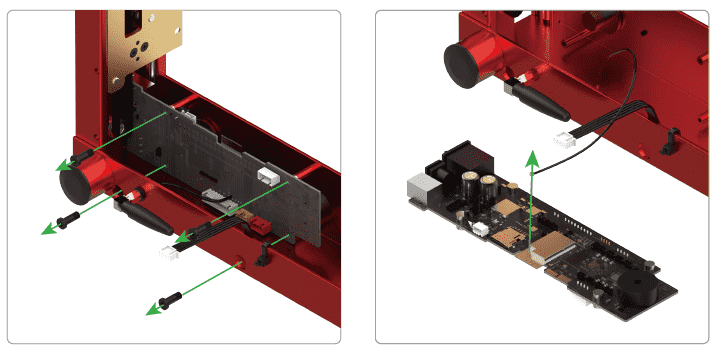

- 将原主控板移除
（1）用螺丝刀逆时针松开联轴器上的螺丝
（2）将光轴从轴承上取出，然后将电机连接线从主板拔出
（3）松开主板上的四颗螺丝，取出主板，将 Wi-Fi 天线从主板上拔出
- 安装新的主控板
（1）将 Wi-Fi 天线安装到新主板上，再将主板安装回前挡板
💡 安装主板前需要对准右侧挡板的孔位，并检查开关键是否可以正常使用后，方可锁紧螺丝。
（2）锁紧螺丝，将电机连接线插回主板上
（3）至此，主控板已更换完成！
¶ 重新安装光轴和联轴器
- 将光轴穿过传送带固定在轴承上，注意传送带需套在光轴的惰轮上
💡 安装时，如果光轴无法穿过传动带，可能是因为传送带太紧，可通过松动螺丝调整传送带的松紧度。
- 将联轴器滑动至光轴和电机轴交接处
⚠️ 注意： 联轴器滑动到光轴和电机轴交接处时切勿紧贴电机，需要和电机之间留有一点距离，否则联轴器转动时会受阻碍。也请勿在此时拧紧螺丝。

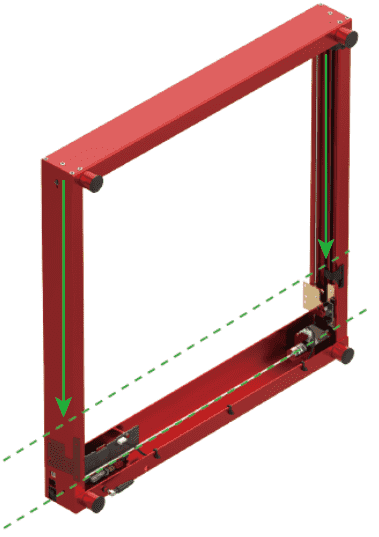

- 滑动两个滑块使其贴紧前挡板
- 充分拧紧联轴器上的两颗螺丝
¶ 安装新的中间板
- 拿出新的中间板，剪开白色扎带，保留黑色扎带
- 将电机连接线插头插入电机上的接口
- 将中间板对准两边挡板滑块上的螺丝孔放入，并用螺丝拧紧，固定中间板
- 使用螺丝（M4*25）固定同步带轮
⚠️ 注意： 螺丝用于调节传动带的松紧，请不要将其完全拧紧，防止传送带断裂。
- 将限位开关连接线一端插入左挡板滑块上的限位组件接口，另一端插入中间板的限位组件接口
- 将激光器、电机及限位开关连接线的接头插入主板相应的接口
- 使用扎带固定连接线
⚠️ 注意： 右挡板上有 4 个扎带孔，标示的孔位请不要扎扎带，否则可能影响激光器的移动。
¶ 安装新的激光器
- 移开激光器上的连接线固定杆，将激光头连接线插入激光头插口，再将固定杆放回原处
- 将激光头安装到中间板上
- 扭动扳手螺丝，固定激光器
💡 你可以参考以下方法拧紧扳手螺丝，可能需要重复此过程多次才能将扳手螺丝拧紧。
a. 顺时针转动手柄
b. 捏住手柄扳离螺纹部分
c. 转动手柄使其不再受阻
d. 松开手柄
e. 再次顺时针转动手柄
改装完成！
¶ 调试机器
- 用螺丝刀调整右挡板上传送带的松紧度
💡 注意： 请尽量让右挡板传送带的松紧度与左挡板的保持一致，以保证切割、雕刻效果。

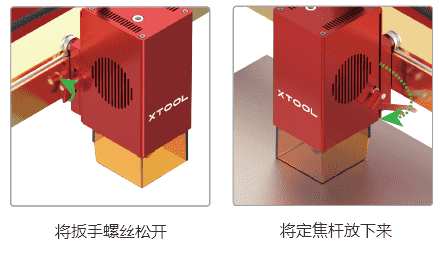

- 调整激光器的位置，你可以根据下面的步骤完成调整
- 调整激光器的背板位置
💡 如需切割较厚材料，可根据厚度上下调整激光器背板的位置，以实现更好的切割效果。
调整了激光器背板的位置之后，仍可使用定焦杆调整激光器的位置。
¶ 使用红外激光器定焦片
⚠️ 如在本机上使用红外激光器，请使用专门为红外激光器配备的定焦片调整激光器的位置。
¶ 清洁激光器
💡 使用40 W激光头时，建议每次在连续使用一小时后，对其进行清洁，包括遮光罩的内外框、镜头、出光口。
若遮光罩脏污，或者激光不能切断材料时，也需要清洁激光头。
- 关闭机器电源，将激光头取出。
- 直接取下遮光罩
- 用L型扳手逆时针松开出光头底座的螺丝，取下出光头
- 顺时针扭开出光头
- 用纸巾或沾湿酒精的无尘布清洁遮光罩的内外框，并用沾湿酒精的棉签清洁出光头。
- 重新安装好出光头，用L型扳手顺时针将出光头安装到激光头上，再安装遮光罩。
- 如果出光头的脏污过多，建议更换新的出光头。
¶ 常见问题
¶ 加工位图时，一旦使用高速加工，激光头会发生抖动，导致雕刻效果变差，为什么，怎么处理？
由于每个用户使用的电脑性能有差异，xTool D1 Pro采用的是电脑一边生成数据，一边传输给 xTool D1 Pro 加工的方法，所以在使用性能较低的电脑时，就会出现在线加工卡顿、抖动的现象。
推荐方式如下：
• 使用高性能的电脑或离线加工：确保电脑的传输 Gcode文件的效率不拖后腿。
• 在不会晃动的平台上加工（例如地面）：确保机架稳固。
• 不增加垫高柱：降低重心，进一步提升机架的稳固性。
• 适当降低加工速度，以达到更完美的雕刻效果。
¶ 是否有40W的整机？什么时候会发布？
答：还没有。可以和5W的整机一起买，5W侧重精雕，40W侧重厚切，适合不同的场景。
¶ 激光头适配D1吗？
支持。40W配件即兼容D1Pro，同时也兼容D1。
如果你需要在D1上使用40W配件，在使用40W的激光头时，需要更换40W的主板；如果需要切换回去使用D1 5W/10W/20W/1064nnm 激光头，需要安装切换D1的主板。
如果你需要在D1 pro上使用40W配件，D1Pro 40W的主板可以兼容D1Pro的所有型号的激光头。
¶ 比起买高功率的40W，为什么不买CO2？
你可以根据自己的需要去选择。 半导体激光头的优点是可以切换，可以用多个激光头切换，满足不同的需求；CO2的优点是可以切割全彩亚克力，功率更大，速度更高，当然价格也更高。
¶ 如何选择，5W，10W，20W，40W？
瓦数越低光斑越小，雕刻效果越好。如果用户是主要用于雕刻，建议选择瓦数低的产品，如果用户主要用于切割，建议选择瓦数高的产品。
¶ 40W最深切割可达到多厚？
可一次切穿15mm椴木板，12mm黑色不透明亚克力
¶ 40W能切割所有亚克力嘛？
建议切割深色不透明亚克力，黑色不透明亚克力效果最好。注意：切割亚克力时需要做好人身防护。
¶ 怎么实现彩雕效果？
钛金属能实现彩雕效果，40w的彩雕效果颜色更鲜艳。
¶ 40W能雕刻什么金属？能切割金属吗？多厚？
不锈钢、铁、钛、涂层金属，可以切割不锈钢、铁、钛薄片。
20W金属切割说明：不锈钢0.05mm，黄铜0.05mm，钛0.04mm
40W金属切割说明：不锈钢0.1mm，钛0.08mm，铁0.1mm
其余材料未测试
¶ 40W的镜片会不会比现在更容易坏？
因为40W的功率比20W的大，在切割和雕刻时更容易产生烟雾。一旦烟雾附着在镜片上，功率就会下降。
因此，建议用户在每次完成加工任务时（或每加工30分钟）对镜片进行清洁保养，这样可以延长镜片的使用寿命。
¶ 更换新X轴横梁后，红外激光头对焦杆失效了？（对焦不准确）
由于新的X轴横梁为了匹配质量更大的40W激光头，改良了结构，使其更加坚固耐用。但是同时使红外激光头对焦距离发生了变化。请使用40W包装附赠的对焦块，辅助红外激光头对焦。对焦方式详见说明书。
¶ 更换了40W激光头之后，耗材被风扇吹移位，导致加工任务失败。
由于40W超高的功率，导致激光头需要更强劲的散热系统（相比其他激光头），所以在雕刻一些质量较轻的物品时，会出现待雕刻物品被散热风扇产生的强劲气流吹移位。
可以使用xTool的蜂窝板配套夹具，固定住待雕刻的物品。
也可以简单的使用胶带固定。
¶ 使用一段时间之后，进风口处有灰尘堆积。
由于40W超高的功率，导致激光头需要更强劲的散热系统（相比其他激光头），所以激光头的进风量成倍增加，导致加工区域内的烟尘成倍的被吸入激光头内。
如果你高强度的使用40W激光头，请多清洁进风口，有条件的话可以清洁风扇（需要拆除激光头外壳）。
¶ 不锈钢被40W激光头雕刻一段时间之后，会弯曲变形。
由于40W超高的功率，使得在不锈钢等受热易变形的金属上加工时，过多的热量堆积会导致金属受热弯曲变形。这是材料特性导致的结果，是正常现象。
建议：可以考虑分开加工小图形，减弱热量的堆积。
¶ 遮光罩积灰非常多。
因为40W激光头功率非常高，所需的散热性能要求也非常高。导致40W激光头相比其他激光头更容易积灰。
建议：每次加工完都对激光头底部和遮光罩进行清洁、保养。
建议：每次加工超过30分钟，都需要对窗口镜片进行擦拭保养。
如果清洁不及时会导致镜片脏污、功率衰减，严重会导致窗口镜片灼烧损坏。
¶ 使用旋转附件雕刻时，使用不了红十字光标。
因为40W结构设计问题，在连接旋转附件之后只能使用弱光定位。
Lighburn如何调用弱光定位
- 菜单栏“编辑”——“设备设置”
- 打开图中这两个开关
- 在“移动”界面，设置所需的弱光功率
¶ 40W安装好之后，连接不上XCS
旧版本XCS未能适配40W，需要更新新版本XCS。
¶ 40W包装里的新X轴横梁，能不能兼容其他激光头？
只要是适配D1 Pro的激光头（5/10/20W激光头，红外激光头），都可以用在新X轴横梁上。
除了40W激光头，其他激光头只需要插入图中左侧的端子。新的40W的主板9+2pin，增加的2Pin端子是为了增加过电流的能力，和D1 20W增加电压是不一样的
¶ Lightburn中，40W激光出光点与红十字准心的偏移量是多少？
因为40W激光器的设计与其他5/10/20W不一样，所以激光出光点与红十字准心的偏移量也不一样。X轴偏移为0mm，Y轴偏移-21mm.
¶ 机器在加工雕刻直线时出现抖动，应该怎么办？
有可能是Z轴底板上固定的螺丝松动，重新检查并且拧紧背部的螺丝
