¶ 组装视频
组装视频：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 1. 组装侧挡板

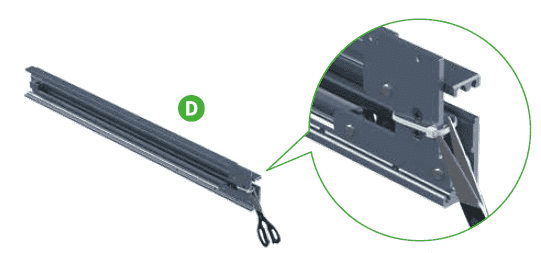

（1）剪掉右挡板（D）上的扎带，剪刀需自备
（2）将四块侧挡板组装到一起，注意对齐电源开关、电源接口以及 USB 接口与挡板上的开孔

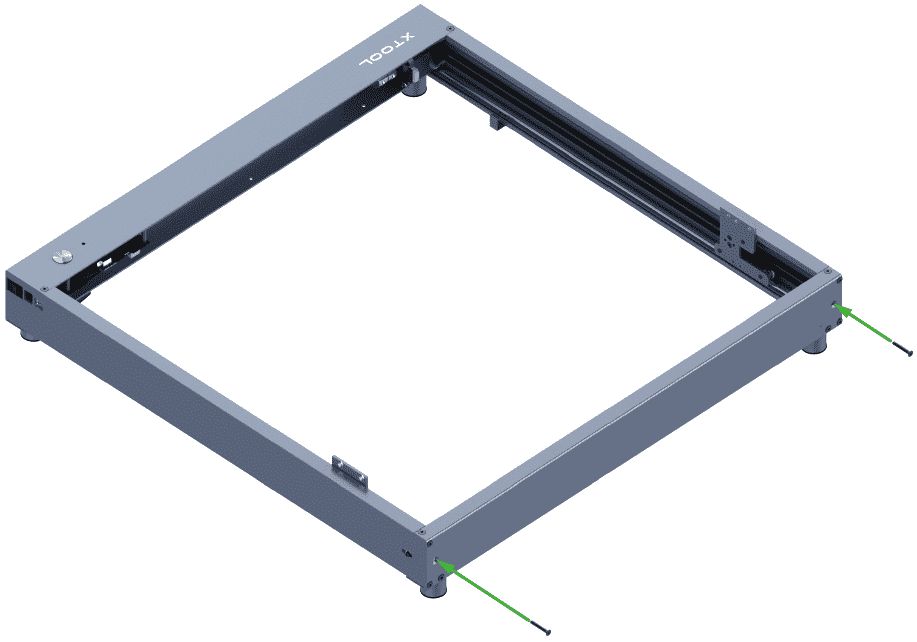

（3）使用螺丝将侧挡板固定在一起
（4）使用螺丝固定同步带轮
注意： 螺丝用于调节传动带的松紧，请不要将其完全拧紧，防止传送带断裂。
¶ 2. 安装光轴
（1）将光轴穿过联轴器的圆孔
（2）将光轴穿过传送带固定在轴承上，注意传送带需套在光轴的惰轮上
温馨提示： 安装时如果光轴无法穿过传动带，可能是因为传送带太紧，可通过螺丝调整传送带的松紧度。
（3）将联轴器滑动至光轴和电机轴交接处
注意： 联轴器滑动到光轴和电机轴交接处时切勿紧贴电机，和电机之间留有一点距离，否则联轴器转动时会受阻碍，影响激光器在 y 轴上的移动。
（4）滑动两个滑块使其贴紧前挡板
（5）拧紧联轴器上的两颗螺丝
¶ 3. 连接主板和左挡板上的电机
（1）将电机连接线的一端插入主板，另一端插入左挡板电机的接口
温馨提示： 注意接头的正反面，不要插反。
（2）使用扎带将电机线固定在前挡板上
¶ 4. 安装中间板
（1）剪开白色扎带，保留黑色扎带
（2）将电机连接线插头插入电机上的接口
（3）将中间板对齐两边挡板滑块上的螺丝孔，并用螺丝固定中间板
（4）使用螺丝固定同步带轮
注意： 螺丝用于调节传动带的松紧，请不要将其完全拧紧，防止传送带断裂。
¶ 5. 完成接线
（1）将限位开关连接线一端插入左侧挡板滑块上的限位组件接口，另一端插入中间板的限位组件接口
（2）将激光器、电机及限位开关连接线的接头插入主板相应的接口
（3）使用扎带固定连接线
¶ 6. 安装激光头
（1）安装气嘴转接头，并插入塞子
（2）将激光头连接线的另一端插入激光头接口
（3）将激光头安装到中间板上
（4）使用扳手螺丝固定激光器
| a. 顺时针转动手柄 |  |
|---|---|
| b. 捏住手柄扳离螺纹部分 |  |
| c. 捏住手柄扳离螺纹部分 | |
| d. 转动手柄使其不再受阻 |  |
| e. 松开手柄 |  |
| f. 再次顺时针转动手柄 |  |
注意： 你可能需要重复此过程多次才能将扳手螺丝拧紧。
扳手螺丝使用方法
如因手柄受阻无法继续拧紧或松开螺丝，则使用以下方法。
¶ 7. 安装 TF卡
注意： 使用机器之前请务必安装好 TF 卡，否则机器将无法正常工作。
太棒了，搭建已完成！
¶ 注意事项
注意： 搬运或移动 xTool D1 Pro 时请防止中间板和激光器自由滑落，以免损坏限位片。
