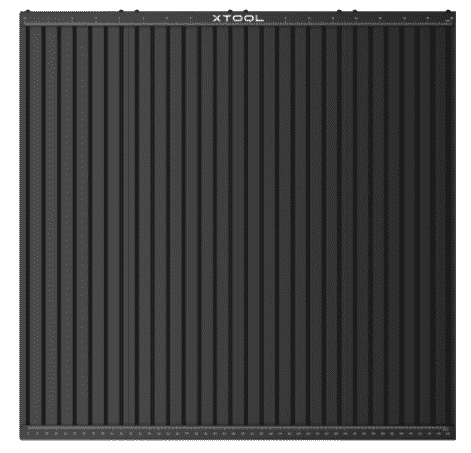

三棱条底板是 xTool D 系列激光加工设备的重要辅助配件，在设备加工过程中能够减小材料熏黄面积以提升激光切割效果，同时也能够保护您的桌面。此外，配备的材料固定夹和 L 型定位夹使三棱条底板能够满足更多的应用场景。
¶ 物料清单
 |
板 A |
|---|---|
 |
板 B |
 |
横梁 |
 |
L 型定位夹 |
 |
材料固定夹 |
 |
螺丝 |
 |
螺丝刀 |
 |
清洁布 |
 |
用户手册 |
¶ 组装三棱条底板
- 将板 A 和板 B 交替嵌入顶部横梁中。
注意： 板子边角尖锐，拿取时请小心，不要割伤手。
注意： 请确保板 A 边缘对准并插入板 B 的槽位。
- 镶上底部横梁，使其与顶部横梁一起卡住底板。

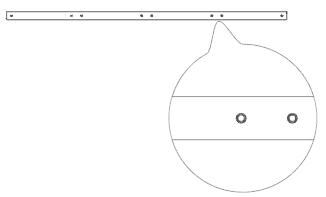

- 从横梁侧面拧入螺丝，锁紧横梁与底板。
注意： 请注意对齐横梁和板子上的螺丝孔。
¶ 使用三棱条底板
三棱条底板正反两面可用，正面由间距相同、排列紧凑的三棱条组成，反面平整光滑、印有多个十字图案。
| 使用正面 | 使用反面 | |
|---|---|---|
| 适用场景 | 1. 激光切割 2. 其他大多数加工场景 |
1. 加工物体较小 2. 加工的平整度要求较高 |
| 功能特点 | 1. 凹槽结构有利于提高激光切割效率，减小材料熏黄面积。 2. 可配合材料固定夹、L 型定位夹使用，方便你固定材料、定位加工区域。 3. 底部横梁标有刻度，可用于测量材料尺寸。 |
1. 表面平整，有利于提高加工平整度。 2. 十字图案可用于加工定位，方便你批量加工时快速定位。 |
| 使用方法 |  |
 |
¶ 使用材料固定夹
材料固定夹可用于固定材料，防止材料在加工过程中移位。材料固定夹适用于厚度在 0.5 mm 到 6 mm 之间的材料。
注意： 材料固定夹只能用于三棱条底板正面。
- 将材料放置到底板上，调整好材料的位置。
- 将固定夹尾部拨至与固定夹头部垂直。
- 按捏固定夹头部，使夹子张开。把夹子放入三棱条底板，使其夹紧底板，并紧挨需要固定的材料。
- 向上提拉并旋转固定夹头部的按钮，使固定夹尾部压住材料。
- 以同样的方法安装另外三个材料固定夹。
¶ 使用 L 型定位夹
L 型定位夹可以帮助你定位材料，让你在批量加工材料时，每次都将材料放置到相同的位置。
注意： L 型定位夹只能用于三棱条底板正面。
- 按捏定位夹头部，使夹子张开。把夹子放入三棱条底板适当的位置上，使其夹紧底板。
- 将材料放置到底板上，使材料的左上角与定位夹的 L 型豁口对齐。
- 材料完成加工后，不要移动定位夹，更换新的材料继续加工。
¶ 配合加长版配件使用
若你使用 xTool D 系列加长版设备，可将两块底板拼接在一起使用。
- 将一块组装好的底板放入 xTool D 设备中。
- 将另一块组装好的底板放入 xTool D 设备中，使两块底板拼接在一起。
注意： 请确保板 A 边缘对准并插入板 B 的槽位。
¶ 保养维护
- 每次使用完底板后请及时用清洁布沾水擦拭，然后擦干。
- 底板严重脏污时可使用清洁布沾无水乙醇擦拭干净。
- 清洁布使用后请用清水冲洗，然后放在通风处自然风干，避免细菌滋生。
