xTool 加长版配件适用于 D1 和 D1 Pro，专为大型创作而设计，能使雕刻面积增加到 200%，达936mm × 432mm。
注意： 此安装教程以 xTool D1 Pro 为例，你可以以相似的方式改装 xTool D1，但是不需要移除、安装和连接限位开关。
¶ 产品清单
注意： 购买的套装不同，连接线也会有所不同。
¶ 拆卸机器
注意： xTool D1不提供任何限位开关组件。如果你需要拆卸xTool D1，你可以跳过拆卸限位开关和拔出限位开关连接线的步骤。
- 将激光器连接线从卡口取出。
拔出连接线接头，逆时针旋转激光器左侧的扳手螺丝将其松开，取下激光器。

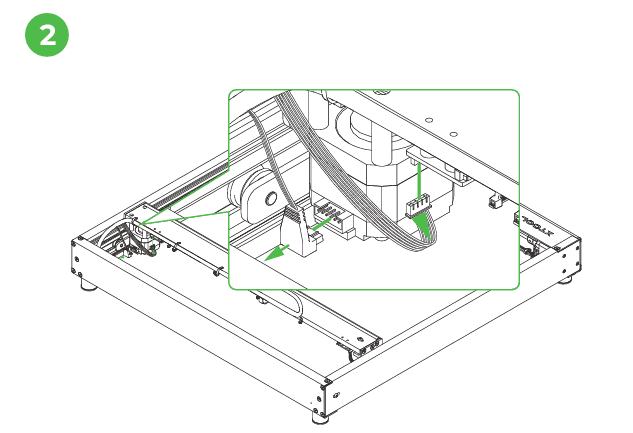

- 拔出电机和限位开关连接线。
- 剪断中间板和右挡板上的扎带。
- 将主板上的激光器、限位开关、及 x 轴电机连接线拔出。
- 将左挡板电机上连接线拔出。
- 将中间板上的限位开关连接线拔出。
- 松开中间板的五颗螺丝。
- 移除中间板。
- 逆时针松开联轴器上的螺丝。
- 将光轴取出。
- 拆下前后左右挡板接合处的螺丝。
- 将前后左右四块挡板拆开。
- 拆下右挡板上的螺丝。
将同步带和滑块从右挡板移出，再将同步带从滑块的固定槽拆下。
- 拆下左挡板上的螺丝和电机。
将同步带和滑块从左挡板移出，再将同步带从滑块的固定槽拆下。
把左挡板上的限位片拆出。
至此，机器拆卸完成！
¶ 组装加长版机器
📌接下来，请准备好组装加长版xTool D1 Pro所需要的部件，并把不需要的部件收好。
¶ 1. 更换同步带
- 拆下固定惰轮支架的螺丝。
- 拆下原来的同步带和惰轮。
- 更换加长版同步带并套到惰轮上。
- 把惰轮和同步带安装到惰轮支架上并拧紧螺丝。
注： 以同样的方法更换另一根同步带。
更换同步带完成！
¶ 2. 组装左挡板
- 将同步带安装到滑块的固定槽里。
- 将滑块和同步带滑动到左挡板内。
- 将电机和同步带重新安装到左挡板上。
注意：
- 拧紧螺丝，安装惰轮支架。
注意： 组装完成后，螺丝可用于调节同步带的松紧，请不要将其完全拧紧。
- 将限位片安装到左挡板上。（安装时注意使用正确的限位片）
注意： 安装限位片的位置需要根据你购买的激光器功率调整。
至此，左挡板的安装已完成！
¶ 3. 组装右挡板
- 将同步带安装到滑块的固定槽里。
- 将滑块和同步带滑动到右挡板内。
- 安装惰轮支架。
注意： 组装完成后，螺丝可用于调节同步带的松紧，请不要将其完全拧紧。
至此，右挡板的安装已完成！
¶ 4. 安装和连接
- 将前后左右四块挡板组装起来。
- 注意对齐电源开关、电源接口以及 USB 接口与挡板上的开孔。
- 用螺丝将四块挡板固定在一起。
- 使用螺丝固定惰轮支架。
注意： 此螺丝用于调节同步带的松紧，请勿将其完全拧紧，以免同步带断裂。
¶ （1）安装光轴
- 将光轴穿过联轴器的圆孔。
- 将光轴穿过同步带固定在轴承上，注意同步带需要套在光轴的惰轮上。
注意： 安装时如果光轴无法穿过同步带，有可能是同步带设置得太紧，可通过螺丝来调整同步带的松紧度。
- 将联轴器滑动到光轴和电机轴交接处。
注意： 联轴器滑动到光轴和电机轴交接处时切勿紧贴电机，和电机之间留有一点距离，否则联轴器转动时会受阻碍，影响激光器在 y 轴上的移动。
- 滑动两个滑块至前挡板处。
¶ （2）连接主板和电机
用电机连接线连接主板和左挡板上的电机。
提示： 注意接头的正反面，不要插反。
¶ （3）安装中间板
- 将两个滑块移动到中间，并将中间板两端对齐滑块的螺丝孔。
- 用螺丝固定中间板和同步带。
注意： 长螺丝（带有蓝色标记）用于固定同步带，请勿完全拧紧，否则，同步带会断裂。
¶ （4）完成接线
- 将限位开关连接线插入中间板的限位组件接口。
- 将激光器连接线、电机和限位开关连接线分别插入主板对应的接口。
- 用扎带固定右挡板上的连接线。
- 整理连接线。
提示： 按以下方法整理，避免连接线被激光光束损坏或影响中间板移动。
- 将电机和限位开关连接线分别插入接口。
¶ （5）安装激光器
- 将激光器连接线另一端插入激光器接口。
- 将连接线卡入激光器卡口。
- 将激光器安装到中间板上。
- 顺时针转动扳手螺丝固定激光器。
扳手螺丝使用方法
如因手柄受阻无法继续拧紧或松开螺丝，则使用以下方法。
¶ （6）保护连接线
- 用绕线管包裹以保护连接线。
- 使用扎带固定连接线。
¶ （7）安装TF卡
注意： 使用机器之前请务必安装好 TF 卡，否则机器将无法正常工作。
至此，你的加长版机器就组装完成了！
