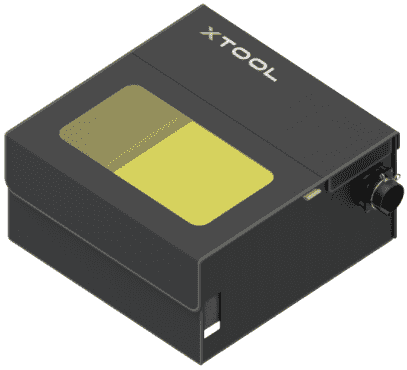

xTool 轻便型是一款可折叠的便携式保护罩，适用于 xTool D1 和 xTool D1 Pro，可帮助隔离在激光加工过程中产生的烟雾和气味，防止眼睛和皮肤直接暴露在激光之下，过滤掉大部分蓝光，让你安全无忧地完成激光加工。
如你使用 xTool D1 或 xTool D1 Pro 扩展版，还可购买外罩扩展包改装外罩，详细改装操作，见“扩展版防护外罩”。
¶ 注意事项
- 便携式排烟罩只适用于隔离及排除激光切割时产生的烟雾及气味，不能用于其它用途。
- 排烟罩采用阻燃材料，但不能完全阻断火焰传播，激光机工作时需要有人值守。
- 观察窗的蓝光过滤片能过滤大部分蓝光，但是激光切割时产生的强光仍有可能损伤视力，观察时建议配带专业的激光防护眼镜。
- 组装时注意光亮的一面朝外，暗哑的一面朝内。
- 外罩不可重压或受尖锐物体刮碰，以免损坏。
¶ 物料清单
 |

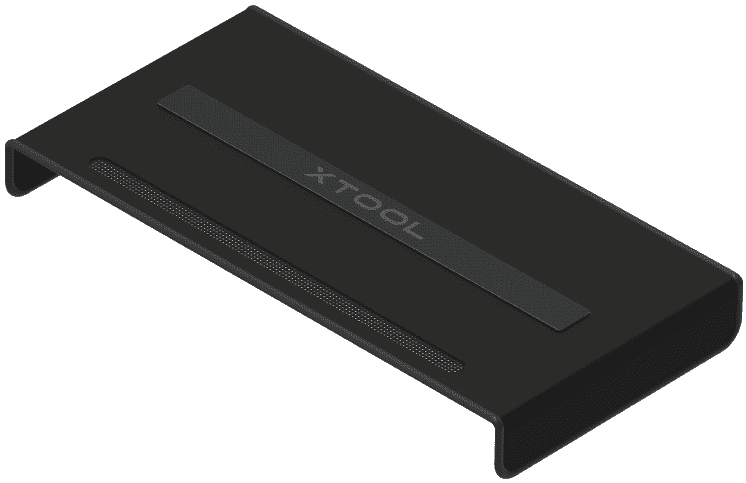

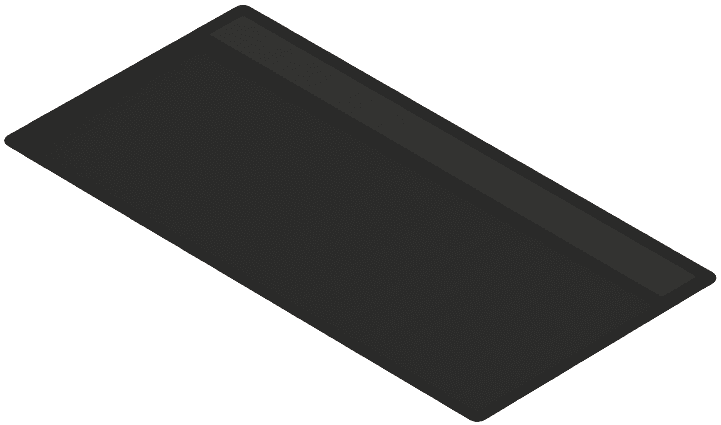

上盖 |  |
法兰接头 |
|---|---|---|---|
 |
左侧板 |  |
排烟风机 |
 |

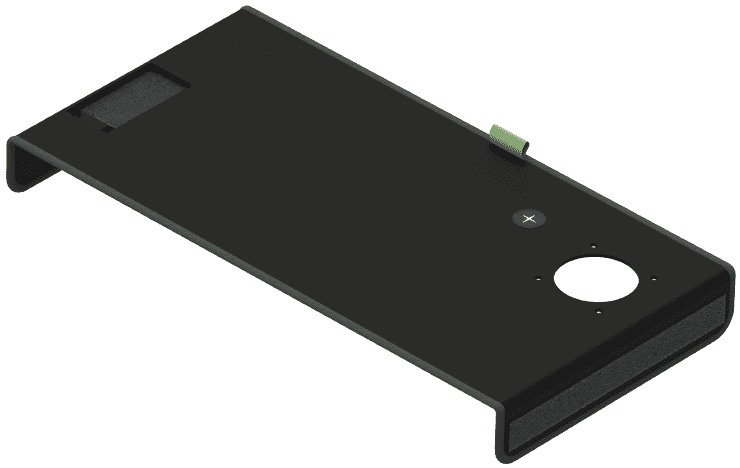

右侧板 |  |

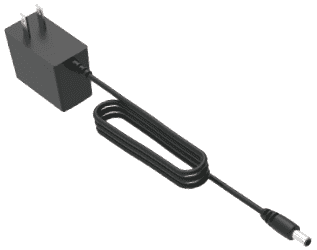

风机适配器 |
 |
后面板 |  |

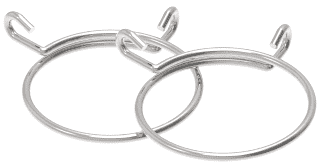

排烟管卡箍 |
 |
前面板 |  |
内六角扳手 |
 |

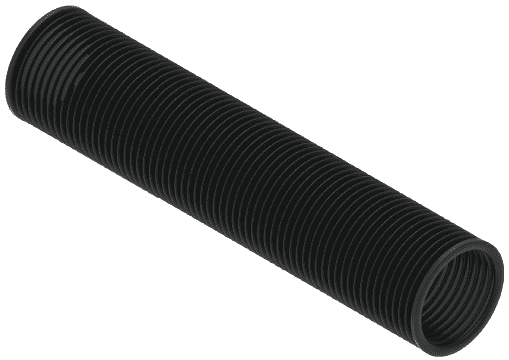

排烟管 |  |
M4*36mm 螺丝 |
 |

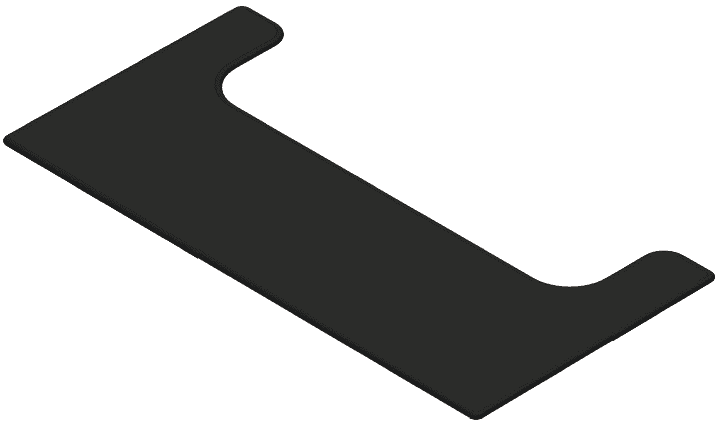

遮光盖 |  |
M4螺母 |

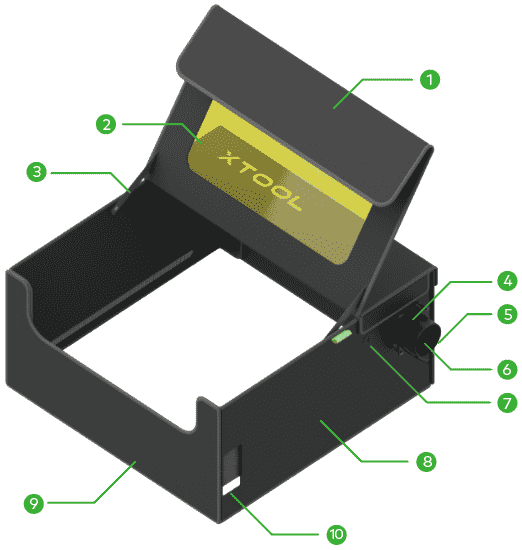

¶ 外罩组件说明
 |
1. 上盖 2. 观察窗 3. 上盖限位绳 4. 排烟风扇 5. 排烟管法兰接口 6. 排烟口 7. 空气辅助装置气管开孔 8. 右侧板 9. 前面板 10. 电源线/USB 线开孔 |
|---|---|
 |

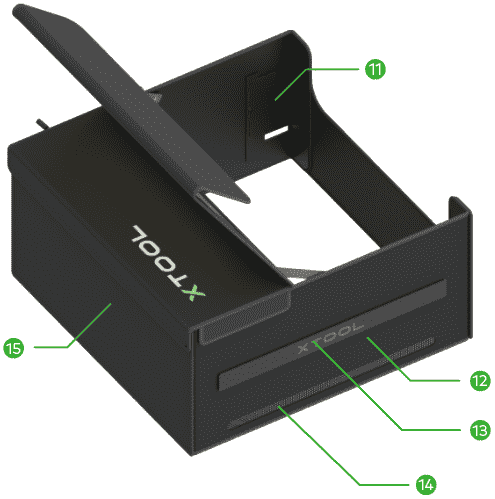

11. 遮光盖 12. 左侧板 13. 工具收纳魔术贴 14. 进气孔 15. 后面板 |
¶ 组装外罩

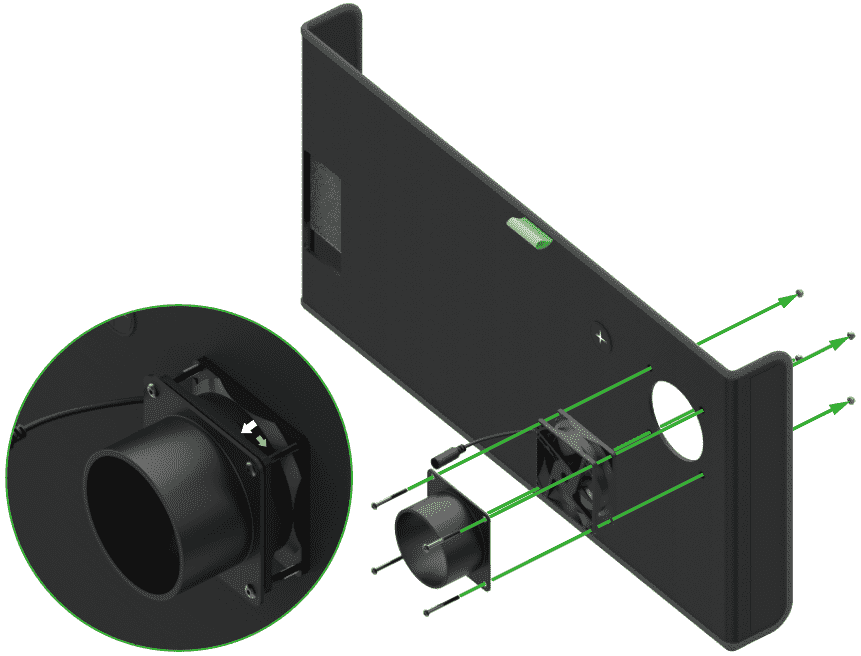

- 将风机和法兰接口固定到右侧板上。
提示： 安装时请注意风机的放置方向。

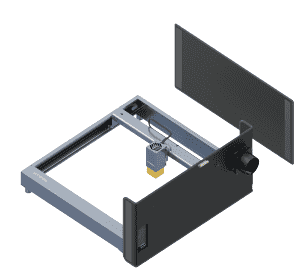

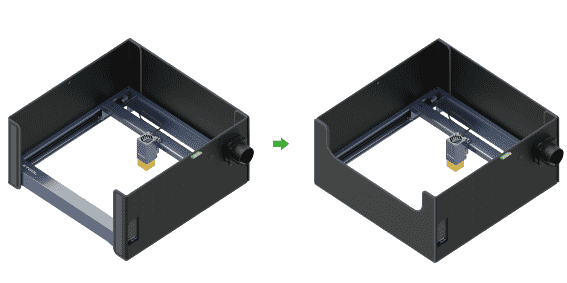

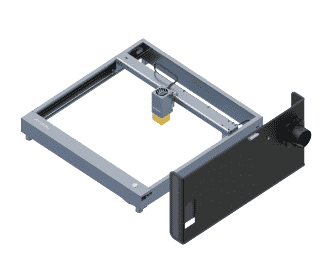

- 将右侧板放置机器右侧，并装上后面板、左侧板和前面板。
- 将上盖两侧的提手沿左右侧板放下，并盖在侧板上方。

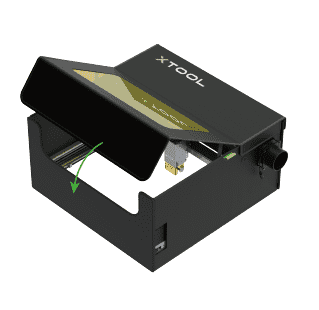

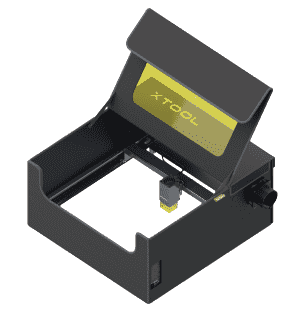

- 放下上盖。
- 连接风机适配器。

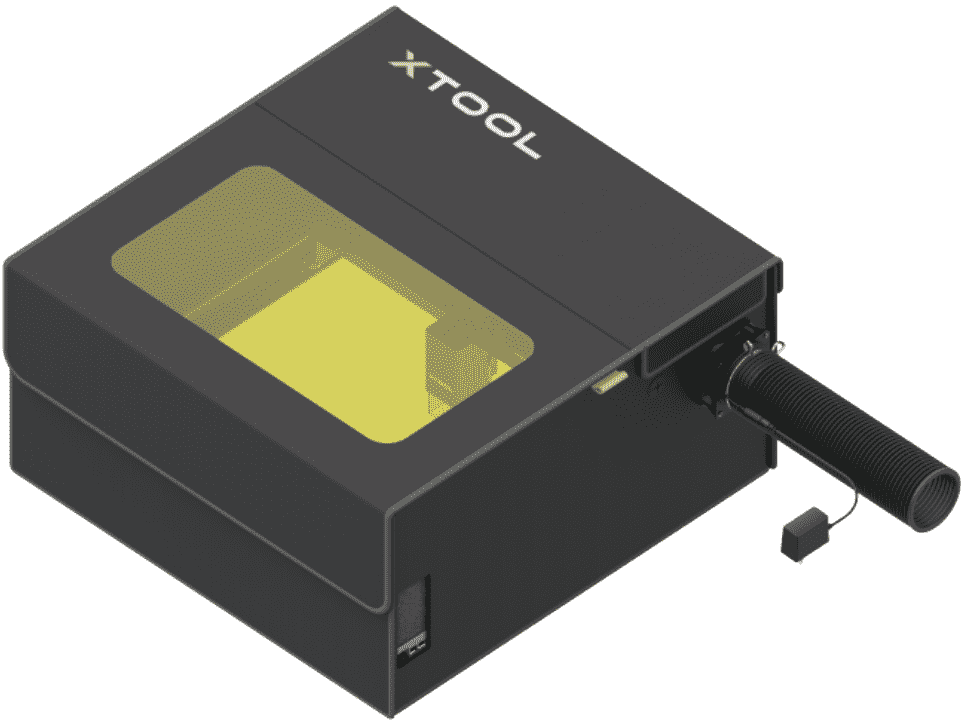

组装完成！
注意： 请使用外罩配备的风机与电源适配器，使用其它替代品可能会损坏零件或机器。
