¶ 免责声明
如果您需要通过 LightBurn 控制 xTool D1 Pro，请下载 LightBurn 软件的官方版本。LightBurn 是第三方软件，因此 Makeblock 不对由于 LightBurn 的运行而造成的任何损失承担责任。
xTool D1 Pro的固件经过 Makeblock 的详细测试，但仍可能出现与软件或硬件不兼容的情况。如果由于不兼容而出现错误，您可以联系我们的售后服务寻求技术支持。
¶ 获取并安装 LightBurn
前往 https://lightburnsoftware.com/pages/trial-version-try-before-you-buy 下载最新版本的 LightBurn 并安装。如果您是新用户，您可以免费试用 30 天。
注意： 确保使用最新版本的 LightBurn。
在配置 xTool D1 Pro之前，请先下载配置文件并 解压：
- 打开 LightBurn，点击 激光器 上的 设备
注意： 确保以这种方式开始配置 xTool D1 Pro，而不是从菜单中选择 Import Prefs。如果您选择 Import Prefs，原始配置将被覆盖。
- 单击 导入 以导入文件 xTool-D1ProV3.rar。
- 文件导入成功后显示如下设备信息。
¶ 操作指南--平面加工
- 将要雕刻的材料放置在工作区。
放下定焦杆来设置激光头的高度。
注意：
十字形光束的中心点是走边框的起点，您可以移动激光头将中心点放置在您要开始雕刻的位置。
- 在 LightBurn 的画布上画一个正方形。
- 设置参数。
- 设置 作业原点。
- 点击 边框，检查需要雕刻的图案是否在材料的预期区域内。
- 单击 开始。
¶ 操作指南--旋转加工
在 xTool D1 Pro上安装旋转附件
- 将垫高柱安装到 xTool D1 Pro的脚架上。使用 Makeblock 提供的垫高柱，按如下方式安装：
(1) 从每个脚架上取下橡胶脚垫。
(2) 将橡胶脚垫安装到每个垫高柱上。
(3) 将垫高柱安装到 xTool D1 Pro的脚架上。
注意：
如果一个垫高柱的高度太矮而不足以雕刻物体，您可以添加多一个垫高柱，依此类推。

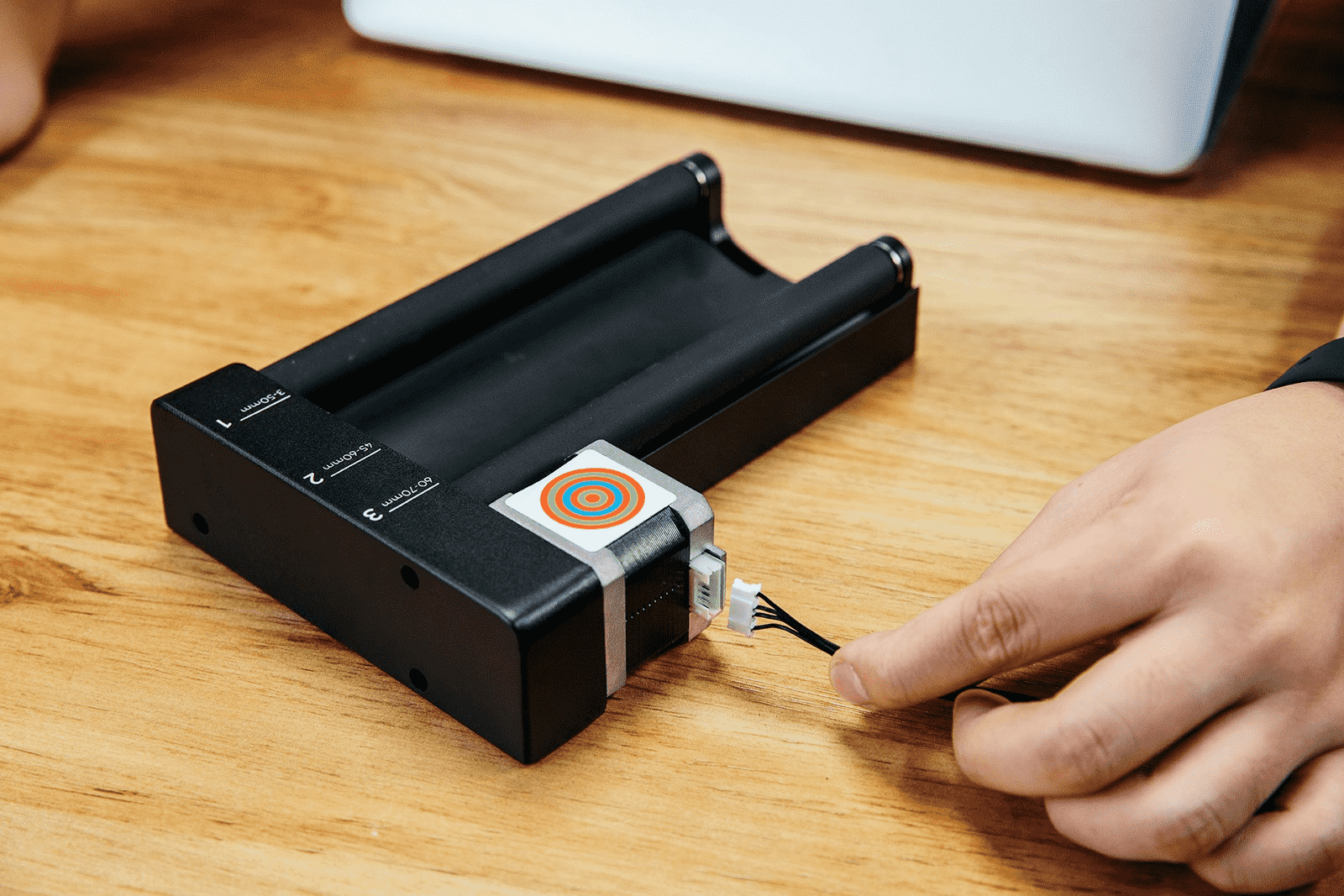

- 在旋转附件上设置可调滚轴的位置并将其连接到 xTool D1 Pro。
以雕刻不锈钢杯子为例。
将旋转附件连接到 xTool D1 Pro，如下图所示：
- 将旋转附件放在 xTool D1 Pro工作区域的中间。
注意：
确保您已将旋转附件平行放置于 xTool D1 Pro的工作区域内。否则，雕刻在物体上的图案可能会变形。
- 激光头调焦。
(1) 使用定焦杆将激光头调整到合适的高度，然后将激光头移动到要雕刻的物体上。
(2) 再次移动激光头，将十字形光束的中心定位在待雕刻的起点。
¶ 使用 LightBurn
- 单击工具栏上的设定图标。
- 在设定窗口中启用 在主窗口显示启用旋转，点击 OK。然后 启用旋转 在激光器操作栏出现。
- 选择 Laser Tools > 旋转设置。
- 按如下步骤设置旋转附件的参数，完成后点击 OK。
（1）选择旋转类型：卡盘式或滚轴式；
（2）启用 启用旋转 和 Mirror Output to Rotary（如果使用滚轴式则不需要启用此项）；
（3）在 旋转轴 内选择 Z轴；
（4）输入相应的旋转附件参数；
（5）输入需要雕刻物体的参数。
- 导入需要雕刻的图案，设置图案的大小、功率和速度。
- 启用 启用旋转。
你可以单击 边框 预览雕刻图案的位置，可移动激光头到预想的位置。
完成设置后，点击 开始。
注意：目前，固件仅支持旋转附件的部分功能， 开始位置 只能设置为 目前位置。
¶ 设置可调滚轴的位置
你可以将可调滚轴的位置从 2 更改为 1，如下所示：
(1) 拆下可调滚轴上的螺丝。
(2) 拉起可调滚轴的支架，将可调滚轴旋转到目标位置。
(3) 将可调滚轴的支架放入相应的槽中并往下压，有凹面的一面背向可调滚轴。
(4) 拧紧拆下的螺丝，将可调滚轴支架固定在目标位置。
¶ 材料参数的推荐设置
xTool D1-5W（激光功率5W）
| 切割 | 材料名称 | 功率 (%) |
速度 (毫米/秒) |
次数 |
|---|---|---|---|---|
| 3.5毫米瓦楞纸 | 100% | 5 | 1 | |
| 3毫米椴木 | 100% | 4 | 1 | |
| 4毫米椴木 | 100% | 2 | 1 | |
| 5毫米椴木 | 100% | 2 | 1 | |
| 0.7mm人造革 | 100% | 12 | 1 | |
| 雕刻 | 材料名称 | 功率 (%) |
速度 (毫米/秒) |
次数 |
| :---: | :---: | :---: | :---: | :---: |
| 椴木 | 95% | 70 | 1 | |
| 3.5毫米瓦楞纸 | 60% | 100 | 1 | |
| 人造皮革 | 85% | 100 | 1 | |
| 不锈钢 | 100% | 5 | 1 | |
| 涂层金属 | 100% | 60 | 1 |
xTool D1-10W（激光功率10W）
| 切割 | 材料名称 | 功率 (%) |
速度 (毫米/秒) |
次数 |
|---|---|---|---|---|
| 3.5毫米瓦楞纸 | 100% | 9 | 1 | |
| 3毫米椴木 | 100% | 5 | 1 | |
| 4毫米椴木 | 100% | 3 | 1 | |
| 5毫米椴木 | 100% | 2 | 1 | |
| 0.7mm人造革 | 95% | 20 | 1 |
¶ 预防措施
- 配置文件中默认设置起始位置为 目前位置。
- 传输模式 默认设置为 已缓冲，请勿更改传输模式。
- 在 切割/层 设置中启用 过扫描，以防止边缘被烧黑。
-
目前，您可以在打开 xTool D1 Pro的电源开关后，在 Laserbox basic 和 LightBurn 之间进行切换。
-
使用LightBurn控制xTool D1 Pro，需要设置 扫描偏移调整 参数以保证雕刻性能。
这些参数在 xTool-D1ProV3.rar 配置文件中默认设置。如果已导入配置文件，则无需设置这些参数。
关于 扫描偏移调整 参数的说明，请访问 https://lightburnsoftware.github.io/NewDocs/ScanningOffsetAdjustment.html
更多信息
有关 LightBurn 功能的详细信息，请访问以下网页：
教程视频：https://lightburnsoftware.com/pages/tutorials
LightBurn 功能说明：https://lightburnsoftware.github.io/NewDocs/index.html
要以其他语言阅读本用户指南，您可以使用 Google Chrome 将其翻译成目标语言。
