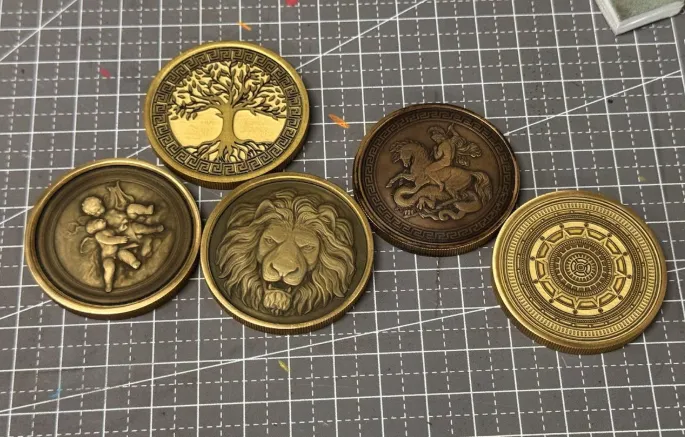

¶ 什么是激光浮雕加工
激光浮雕加工是指使用激光光束在材料上雕刻出凹凸起伏的图像。为了实现浮雕效果，图片会先被划分成多个层次，激光按照特定的设置，逐层加工，形成有深有浅的雕刻图案。
¶ 如何准备浮雕设计图
浮雕加工需要使用深度图作为加工对象。
¶ 什么是深度图
在3D 计算机图形和计算机视觉中，包含对象表面与视点的距离有关的信息的图像或图像通道，即为深度图。图像的每一个像素值表示场景中某点与视点的距离。
以下图像（斯坦福兔子）即为一张深度图。白色像素代表场景中距离视点最近的部分，黑色像素代表场景中最远的部分。
¶ 如何获取深度图
你可以通过以下渠道获取深度图：
- 从素材库中选择深度图

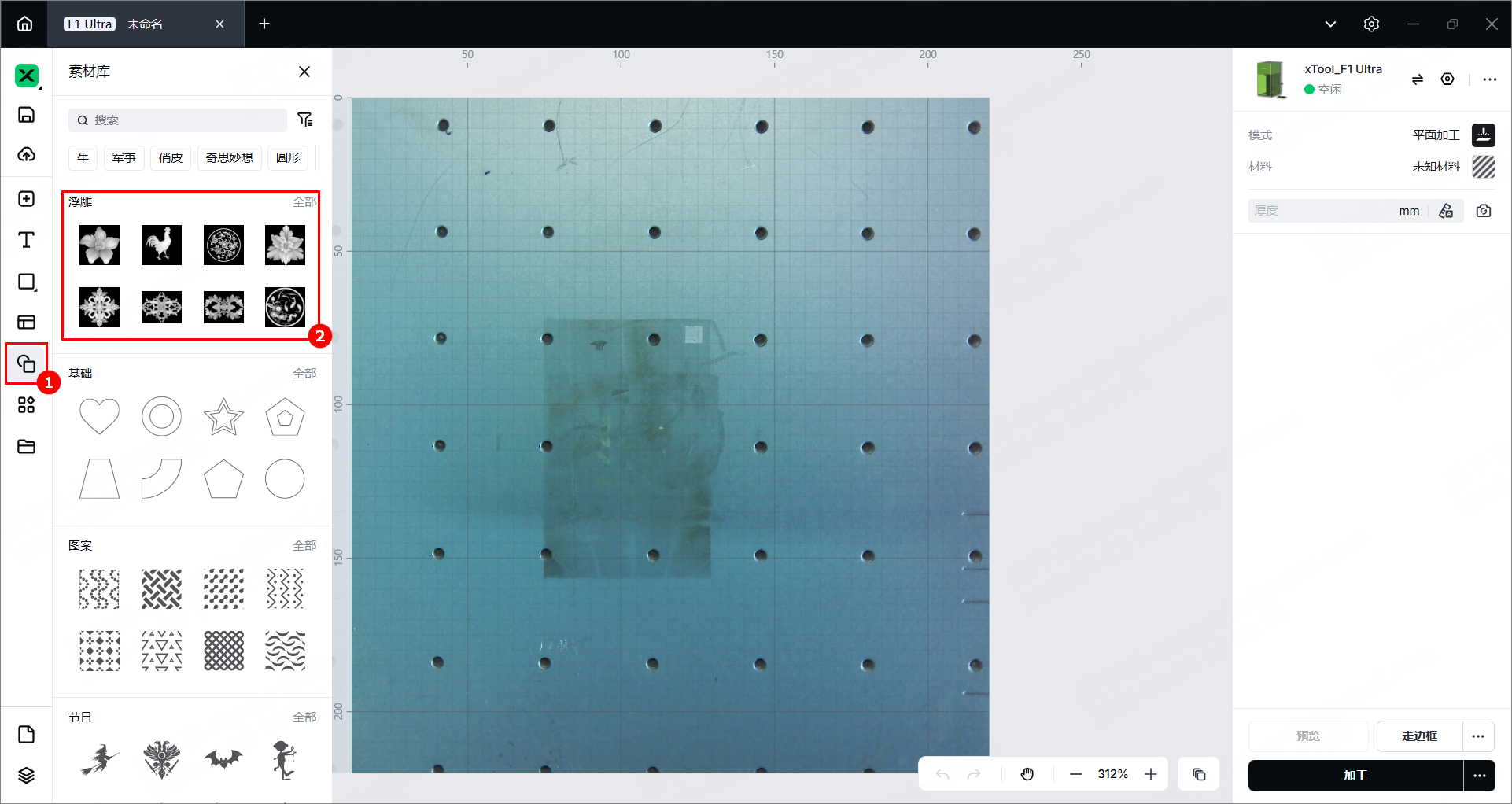

在 xTool Studio 项目编辑页左侧，点击素材库图标，在“浮雕”分类下选择一个深度图。
- 将照片转换为深度图

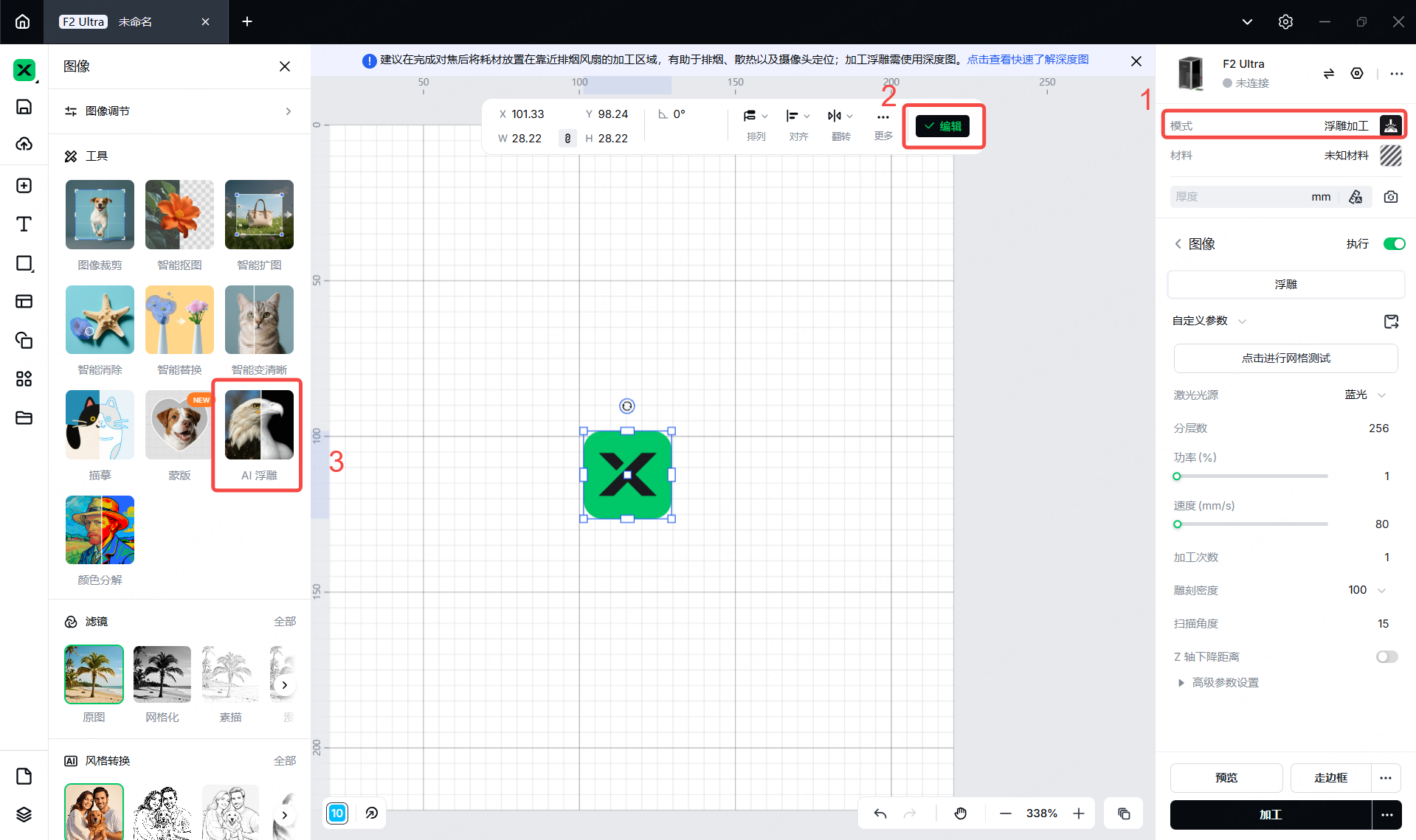

打开xTool stuido，选择“浮雕加工”模式，导入需要转换的照片，选择“AI 浮雕”工具进行转换。
- 从外部导入一张深度图

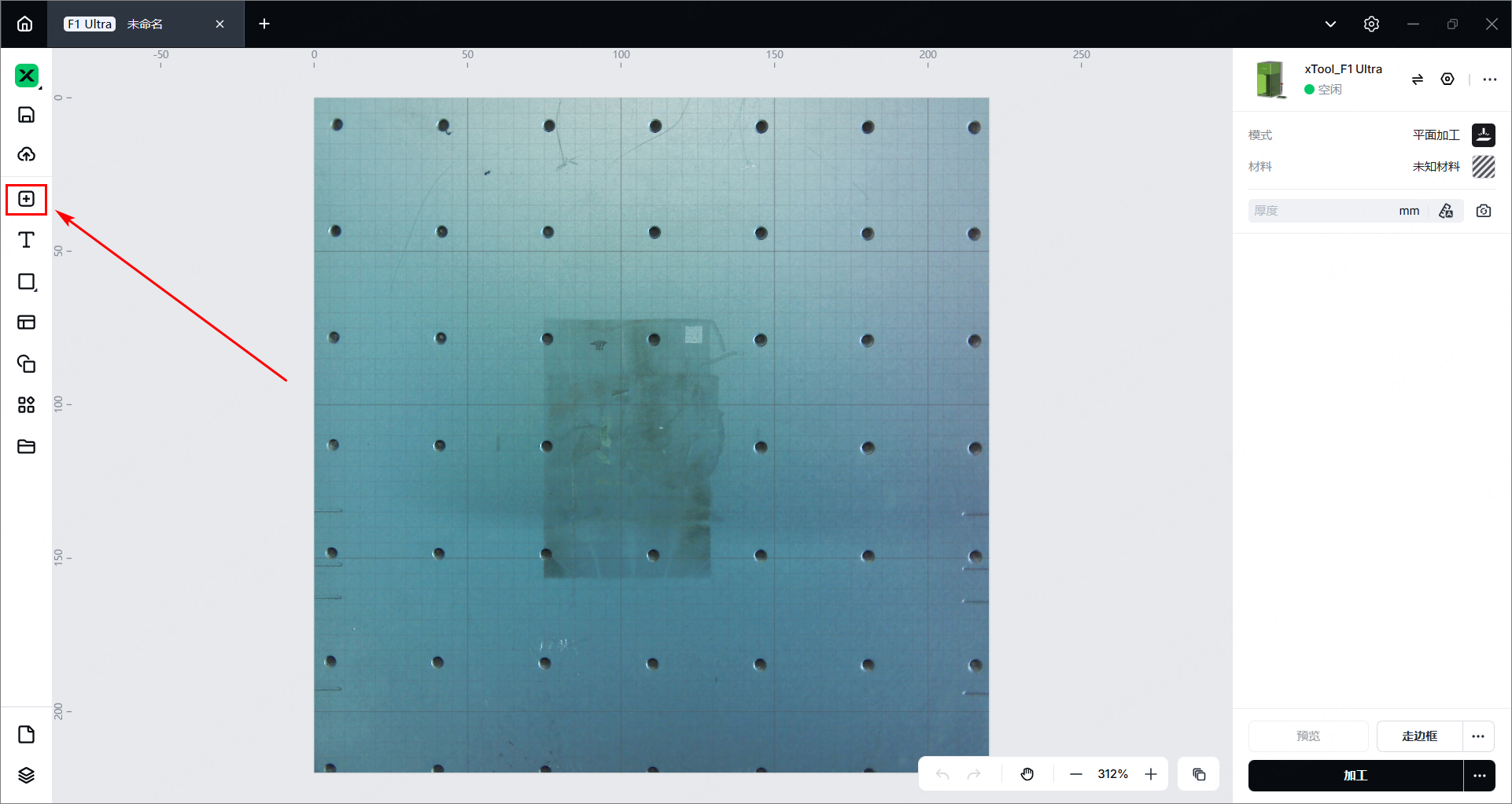

你可以从网上下载深度图，或者在相关软件中设计深度图。在 xTool Studio 项目编辑页左侧，点击导入图标，导入深度图。
提示：建议使用清晰的浮雕图片。
¶ 开始浮雕加工
除了加工模式的选择与加工参数的设置不同，浮雕加工的操作流程与平面加工基本相同。
¶ 1. 选择浮雕加工模式和材料

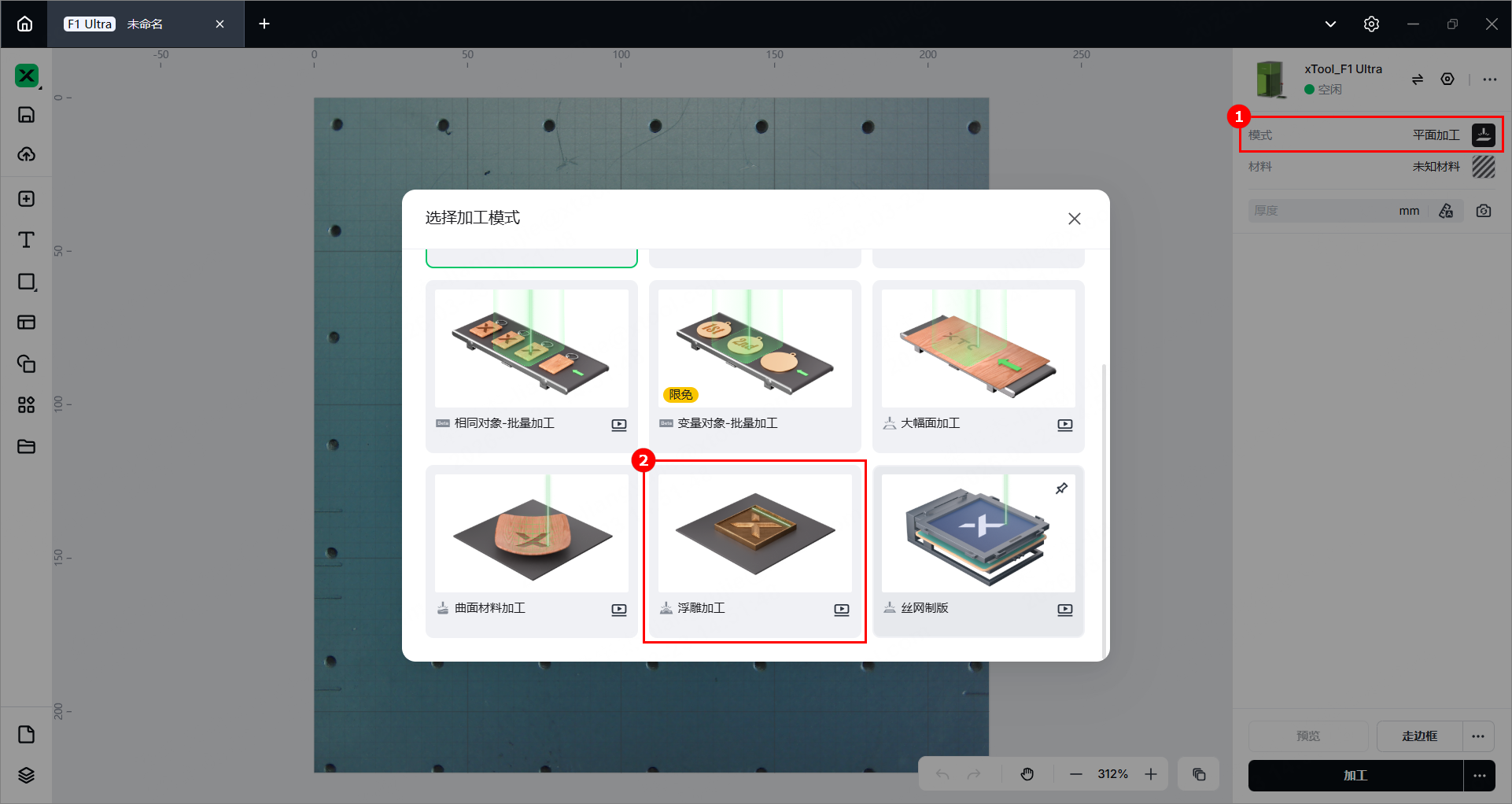

（1）在 xTool Studio 右上角，点击当前加工模式，在弹窗中选择“浮雕加工”。

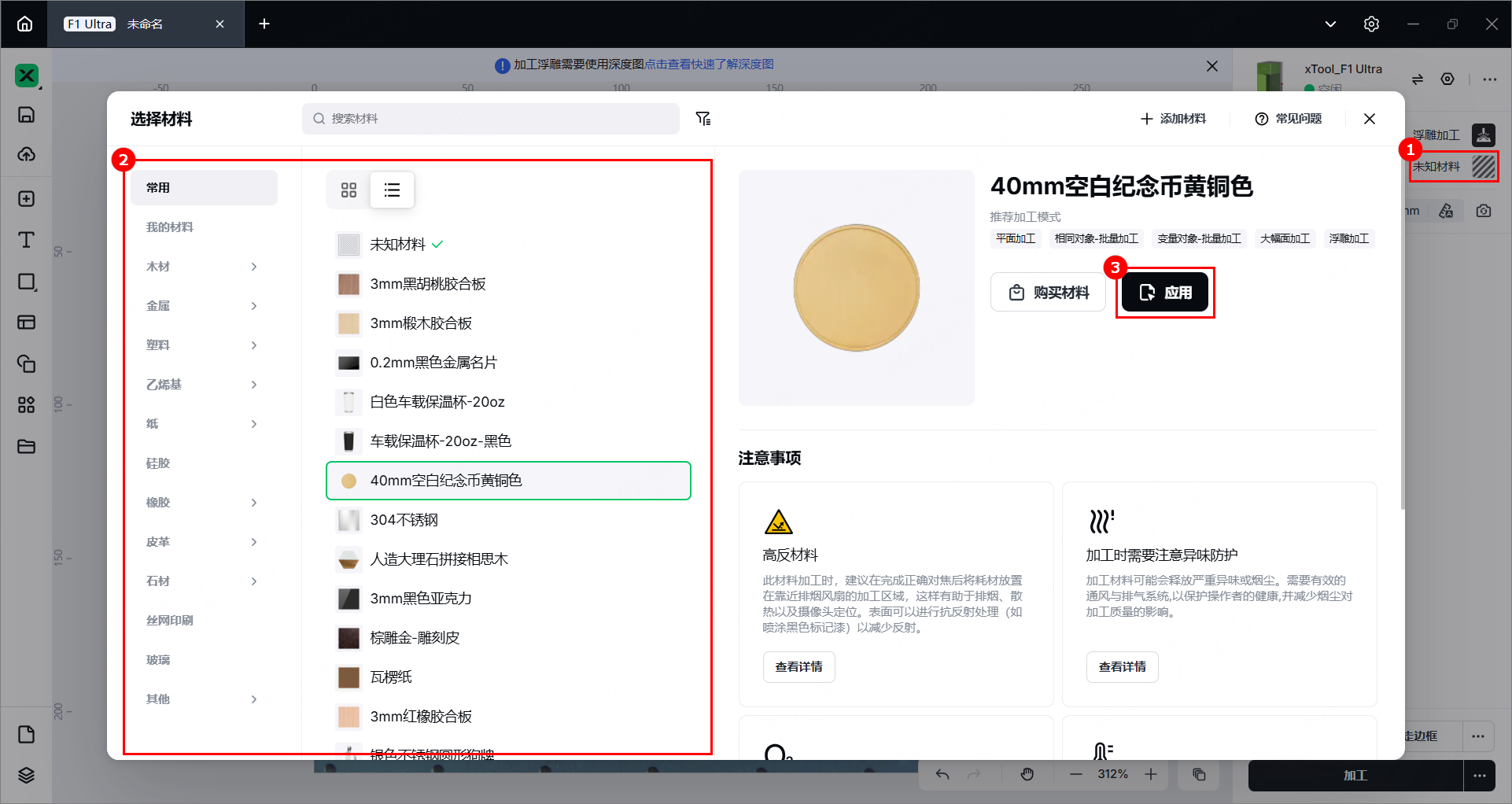

（2）在 xTool Studio 右上角，点击“未知材料”，选择你所用的材料的名称，然后点击“应用”。
提示：如未找到对应的材料名称，可选择“添加材料”。
¶ 2. 放置材料并对焦激光
（1）打开防护罩，将材料置于底板上，使蓝光光斑落于材料中心位置。
（2）点击触控屏的激光器升/降按钮，以抬升或降低激光器。当红光和蓝光光斑重叠在一起，则激光对焦完成。
注：蓝光光斑本身不移动。当激光器下降时，红光光斑向右移动；当激光器上抬时，红光光斑向左移动。
（3）在 xTool Studio 右上角，可查看手动对焦测出的材料厚度。
提示：xTool F1 Ultra 支持自动对焦和手动对焦，此处以手动对焦为例。如需使用自动对焦功能，请点击右侧的“自动测量”图标。
¶ 3. 导入深度图
（1）在界面右上角，点击“刷新背景”图标。
（2）使用上述任一方式获取深度图，将深度图导入画布中。

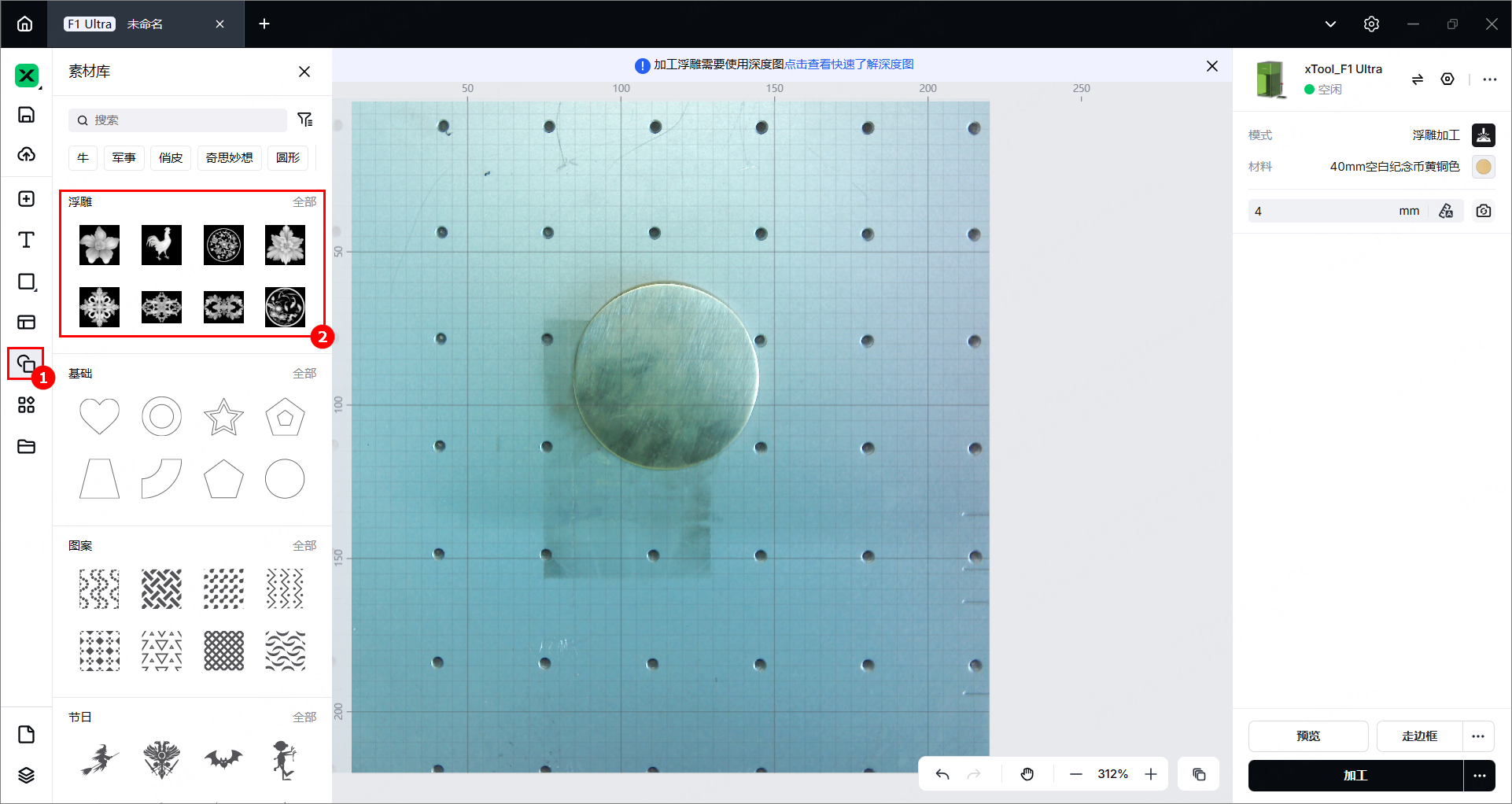

例如，在 xTool Studio 项目编辑页左侧，点击素材库图标，在“浮雕”分类下选择一个深度图。
提示：确保该深度图置于画布中的材料上。
（3）拖动定界框的锚点可调整图片大小，拖动图片可改变图片位置。
（4）选中对象，使用画布上方的编辑功能，可进一步调整对象。
¶ 4. 设置加工参数和路径

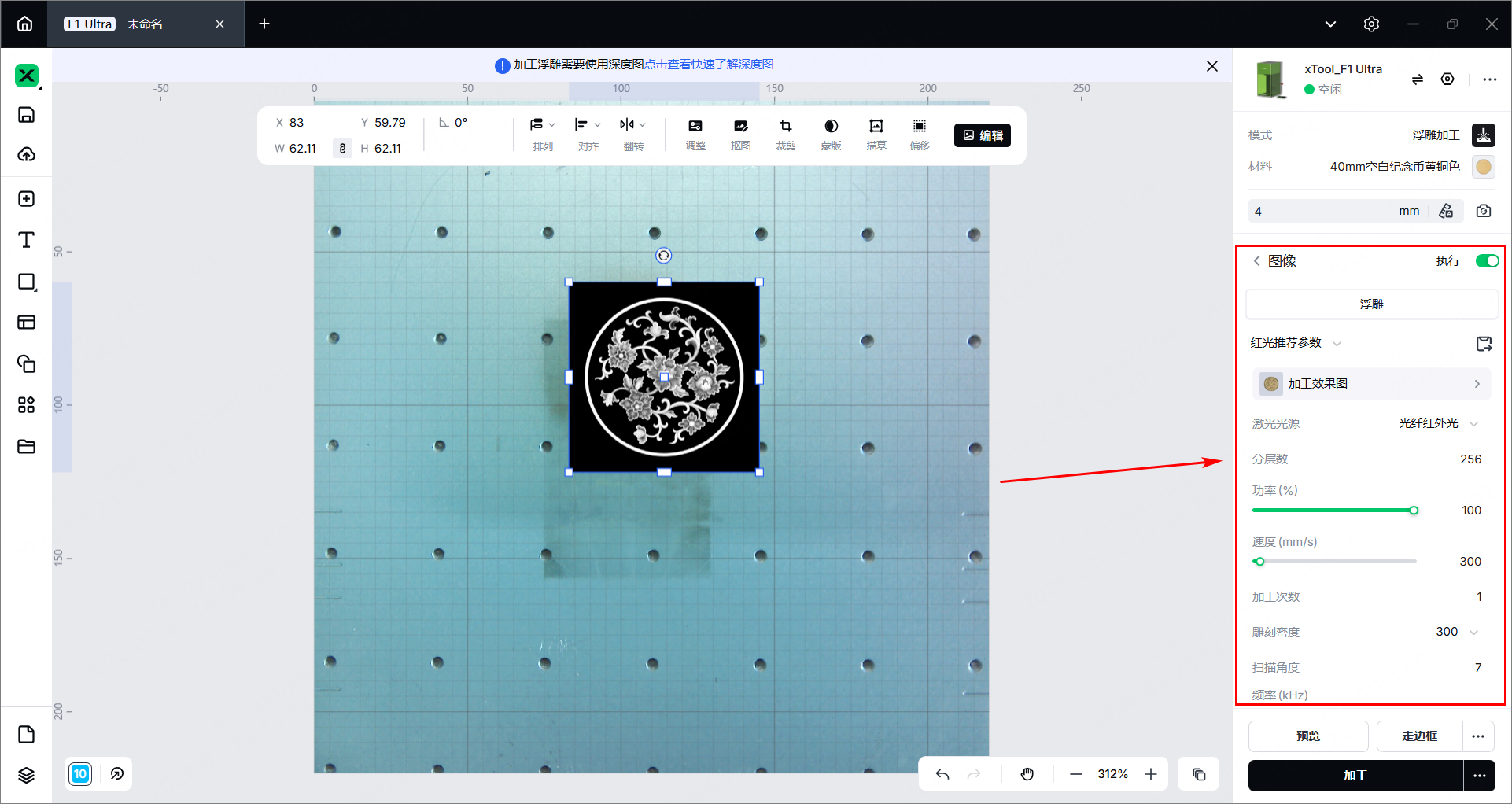

（1）选中画布中的对象，在画布右侧设置加工参数。
提示：关于各参数的详细说明，请查看：加工参数说明。
（2）在软件右下角，点击“加工”旁边的“··· ”按钮，设置激光加工路径。
- 加工路径设置
- 自动规划：xTool Studio 以效率优先为原则，为您自动规划加工路径。
- 自定义：手动设置激光加工路径。
- 避烟模式
若开启避烟模式，设备会选择受烟雾影响较小的路径进行加工。对于加工容易产生浓烟的材料，建议开启此模式。
提示：激光加工时，若材料产生的烟雾过大，会对激光光束造成遮挡，进而影响加工效果。
¶ 5. 加工预览

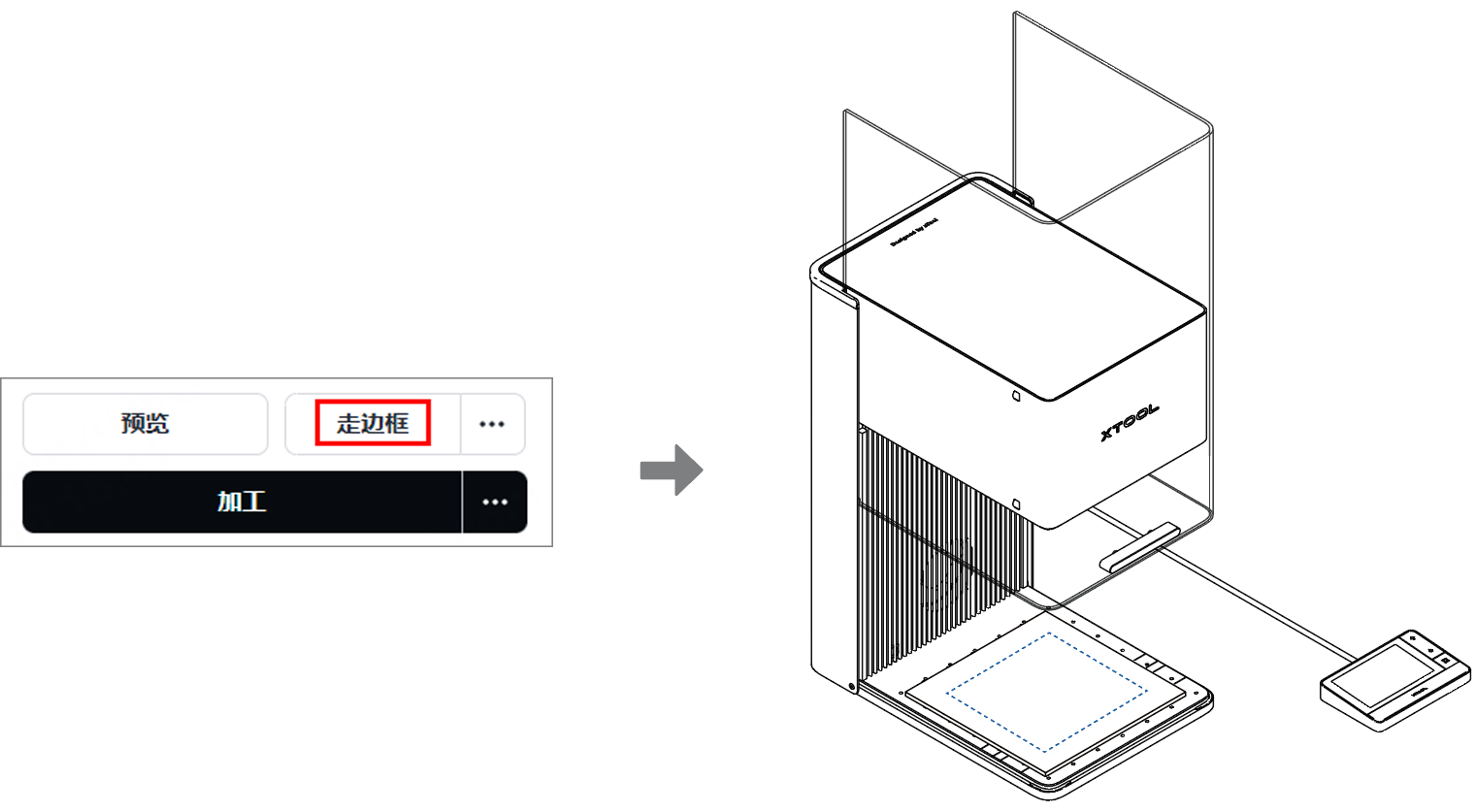

走边框，即激光光斑将沿着加工对象的边缘移动，使你能够在材料表面预览加工区域。具体操作步骤如下：
（1）在软件右下角，点击“走边框”旁边的“···”图标，设置走边框参数。
- 出光功率：走边框时，激光器的出光功率。请勿设置过大的功率，以免灼烧材料。
- 模式：“矩形”指激光光斑沿着加工对象的矩形外框移动；“外轮廓”指激光光斑沿着加工对象的外轮廓移动。
（2）点击“走边框”，激光光斑将沿着加工图案的边缘移动，使你能够在材料表面预览加工区域。
提示：
- 若加工区域不理想，可在 xTool Studio 画布中对元素进行调整。
- 在软件右下角再次点击“走边框“即可结束预览。
¶ 6. 开始加工
（1）在 xTool Studio 右下角，点击“加工”按钮。

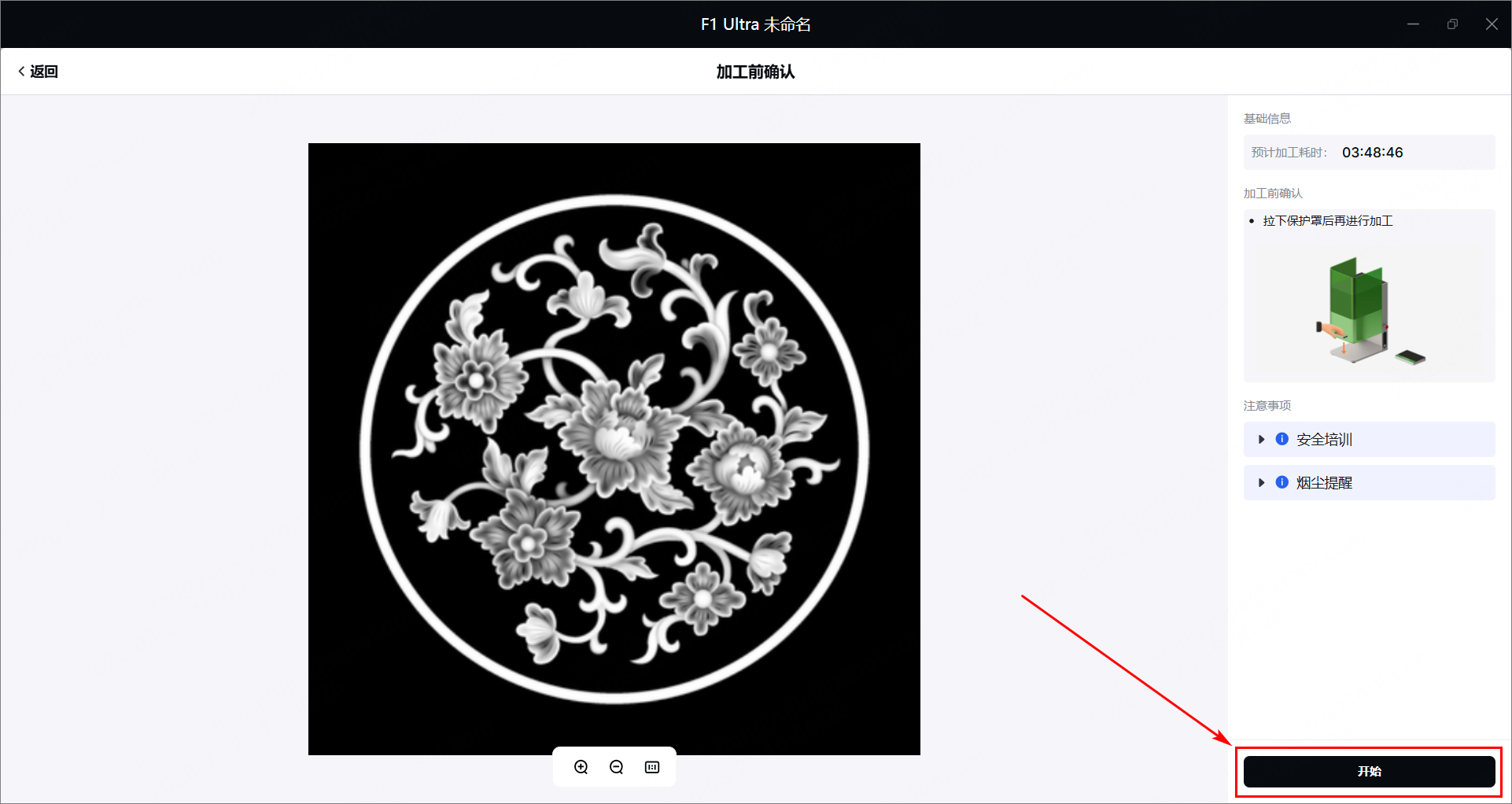

（2）在加工预览界面，点击右下角的“开始”按钮。
（3）xTool Studio 显示“就绪”后，关闭 xTool F1 Ultra 的防护罩，按一下触屏控制器上的加工按钮，开始加工。
提示：激光加工时，请保持防护罩关闭，或者佩戴可屏蔽 445 nm 和 1064 nm 波段激光的护目镜。
提示：用金属材料时，若颜色显黑，可以再使用填充雕刻再扫一层。
