xTool F1 可配合旋转附件使用，加工圆柱形物体。如使用旋转附件二代升级版，那你还可加工圆形和不规则物体。本章节将介绍如何将 xTool F1 与旋转附件结合起来，进行圆柱加工。
提示： xTool F1 的单机包装中不包含旋转附件。如需使用旋转附件，请另行购买。
¶ 调试旋转附件
旋转附件二代升级版有两种加工模式可用：滚轴模式和爪盘模式。旋转附件一代和旋转附件二代基础版仅可使用滚轴模式。请根据你要加工的材料特点，对旋转附件进行组装与调试。
- 若选择滚轴模式，则旋转附件有三个档位可调。
| A 档位 | B 档位 | C 档位 |
|---|---|---|
 |
 |
 |
| 材料直径：3mm≤d≤50mm | 材料直径：45mm≤d≤60mm | 材料直径：d>60mm |
- 若选择爪盘模式，则需要在旋转附件上安装爪盘组件以及其他相关组件。
¶ 连接旋转附件和 xTool F1
- 使用连接线连接旋转附件和 xTool F1。
提示： 若旋转附件包装中的连接线不适配 xTool F1，请另外单独购买可适配的连接线。
- 取出可拆底板，放置于 xTool F1 底座右侧。
- 将旋转附件放置于 xTool F1 底座与可拆底板上方。根据旋转附件的加工模式和档位设置，对齐旋转附件的前底边与 xTool F1 底座上的标识线。
提示： xTool F1 的底座上共有三组标识线。
- 旋转附件使用滚轴模式且调节到 A 档位时，请将它的前底边对齐第一组标识线。
- 旋转附件使用滚轴模式且调节到 B 档位时，请将它的前底边对齐第二组标识线。
- 旋转附件使用滚轴模式且调节到 C 档位或使用爪盘模式时，请将它的前底边对齐第三组标识线。
¶ 开始圆柱加工
¶ 1. 放置材料
若你使用的是旋转附件的滚轴模式，则将材料直接放置于滚轴上；若你使用的是旋转附件的爪盘模式，则将材料固定在卡爪上。
提示： 以上图示仅供参考，请根据加工材料的特点选择合适的固定方法。关于旋转附件的详细使用说明，请查看“使用旋转附件二代”。
¶ 2. 打开或创建项目
- 打开项目
在xTool Studio首页，点击“打开”。在弹出的对话框中，选择.studio格式的文件并点击“打开”。
提示： 项目文件包含加工样式、加工模式、加工参数等信息。如果设备型号、加工模式和加工材料的厚度与实际不符，需重新设置相关参数。
- 新建项目
在xTool Studio首页，点击“+ 新建项目”。
¶ 3. 选择加工模式和材料名称
（1）在界面顶端，点击当前的加工模式，选择“底板平面加工”模式。
- 滚轴-旋转附件加工：若在旋转附件上使用的是可调滚轴，则选择”滚轴-旋转附件加工“模式。
- 抓盘-旋转附件加工：若在旋转附件上使用的是爪盘组件以及其他相关组件，则选择”抓盘-旋转附件加工“模式，并输入加工材料的周长或直径。
（2）在xTool Studio右上角，点击“未知材料”，选择所用材料的名称，然后点击“应用”。
提示：
- 点击“搜索更多官方耗材”进入 xTool 耗材参数库可查找更多材料。
- 如未找到对应的材料名称，可选择“自定义材料”。
- 使用材料列表或耗材库中的材料，软件将根据材料类型自动设置加工参数。软件自动生成的参数对 xTool 官方材料应用效果最佳，你可以根据需要对参数进行调整。
¶ 4. 激光对焦
（1）确保指示光斑位于圆柱材料的最顶部。否则，请按照“连接旋转附件和 xTool F1”重新调整旋转附件的位置。
（2）转动旋钮，上下移动激光器；当红色和蓝色的指示光斑重合时，对焦成功。
提示： 顺时针转动旋钮，则激光器向上移动，红色指示光斑向左移动；逆时针转动旋钮，则激光器向下移动，红色指示光斑向右移动。
提示： 当激光器底部达到最高限位线时，请不要继续向上旋转旋钮。
¶ 5. 设计加工图案
（1）使用画布左侧的工具，在画布中创建对象。你可以导入图像、插入图形、输入文字或绘制图案。
提示： xTool Studio 支持导入的图像格式：SVG、DXF、JPG、JPEG、PNG、BMP 等。
（2）选中对象，使用画布上方的编辑功能，进一步调整对象。
¶ 6. 设置加工参数

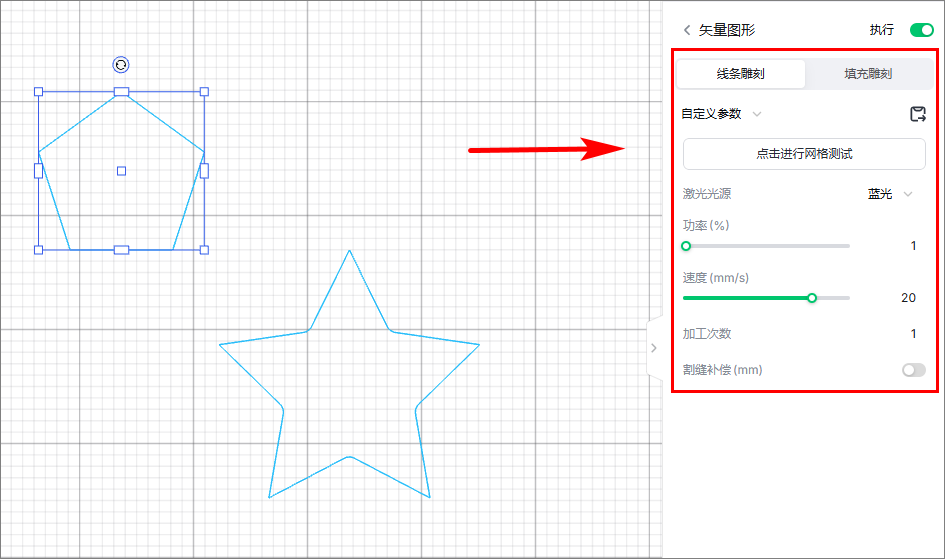

选中画布中的对象，在界面右侧，为选中的对象设置加工参数。
提示：
- 设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
- 位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
- 关于如何为不同的材料设置加工参数，请参考“推荐加工参数设置”。
- 关于各个参数的具体含义，请查看：xTool Studio。
¶ 7. 预览加工区域
（1）在界面右下角，点击“走边框”旁边的
按钮，设置走边框参数。
提示： xTool F1 支持两种走边框预览模式：矩形预览、外轮廓预览。
- 矩形预览：你可以预览加工区域的矩形边框。
- 外轮廓预览：你可以预览加工对象的外缘轮廓。

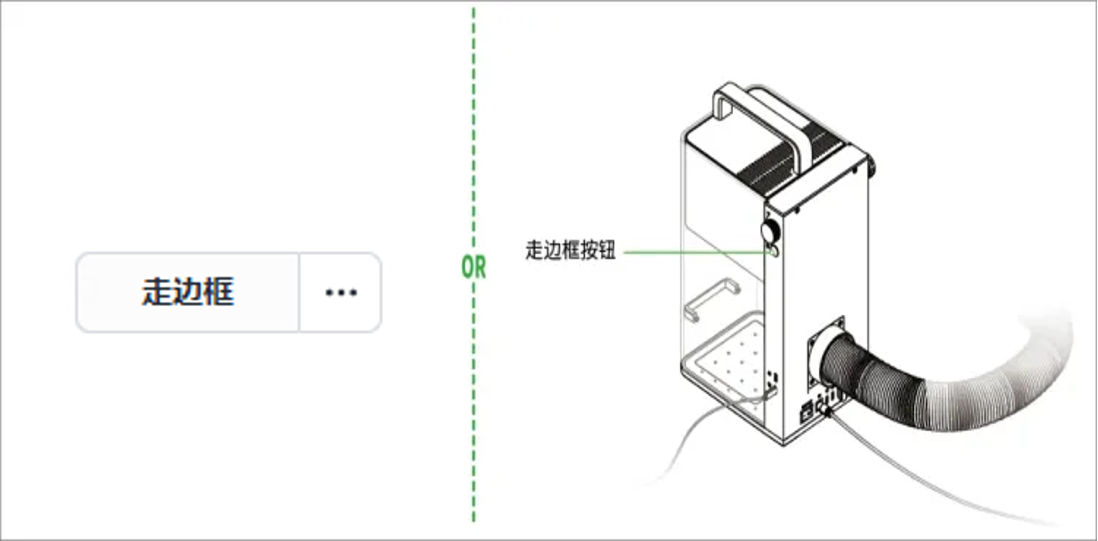

（2）关闭防护罩，然后在软件中点击“走边框”或在 xTool F1 上按走边框按钮。激光光斑将沿着加工图案的边缘移动，使你能够在材料表面预览加工区域。
默认情况下，xTool F1 会沿着所有加工元素的边缘走边框。当 xTool F1 正在走边框时，可以在画布中选中加工元素，激光光斑将沿着选中的元素边缘移动，使你能够单独预览选中元素的边框。
- 默认走边框：
- 走边框时选中元素：
若加工区域不理想，可在画布中对元素进行调整，xTool F1 将同步调整走边框区域，实时显示实际加工位置。
提示：
- 走边框时，请保持防护罩关闭，或者佩戴可屏蔽 455nm 和 1064nm 波段激光的护目镜。
- 如需停止走边框，可在软件上点击“停止走边框”，或者在 xTool F1 上按走边框按钮。
¶ 8. 开始加工
提示： 低温环境下，使用红外光进行位图雕刻，雕刻效果可能不理想。为了确保更好的雕刻效果，可先预热激光器。
（1）在界面右下角点击“加工”。
（2）进行加工预览。
点击"预览加工路径“，之后点击左下角
按钮，可观看加工路径模拟动画。在按钮右侧，你还可以设置“移动路径”的开启与关闭，以及动画速度的快慢等。
（3）点击右下角的“开始”。
（4）关闭防护罩，在 xTool F1 上按下旋钮，开始加工。
提示：
- 激光加工时，请保持防护罩关闭，或者佩戴可屏蔽 455 nm 和 1064 nm 波段激光的护目镜。
- 加工过程中，如需暂停加工，可在 xTool F1 上短按旋钮；如需终止加工，可在 xTool F1 上长按旋钮。
