¶ 产品介绍
xTool 扩幅配件是专为 xTool F1 配备的延长加工范围的配件，可以将 xTool F1 的加工面积扩大将近4倍——从 115 mm x 115 mm 扩展到 115 mm x 400 mm。同时提供 3 种配件（ 2 款材料固定夹 + 1 个可移动标尺），可供你通过 DIY 来自由组合使用。
¶ 开箱视频
【F1/F1 Lite 系列搭配扩幅配件】
在 Bilibili 观看视频，建议您在浏览完整视频，确保顺畅的开箱体验。
¶ 物料清单
 扩幅配件 |
 可移动标尺 |
|---|---|
 材料固定夹 1 |
 材料固定夹 2 |
 USB 线 |
 螺丝刀 |
 用户手册 |
¶ 使用扩幅配件
¶ 使用前准备
- 用可移动标尺对准扩幅配件的上下滑槽，并滑入滑槽。
2. 可移动标尺右侧边缘需要与扩幅配件的 0 刻度线对齐。
3. 对齐 0 刻度线后，顺时针锁紧标尺上的手拧螺丝。
4. 将 xTool F1 的防护罩向上拉起。
5. 将扩幅配件移入 xTool F1，并置于 xTool F1 底板的上方。
提示： 放置扩幅配件时，扩幅配件上的竖刻度线需要与 xTool F1 可拆底板的边缘对齐；xTool F1 底板上的第二根刻度线需要与扩幅配件的边缘对齐。
¶ 连接 xTool Studio
- 将 USB 线两端分别插入扩幅配件上的接口以及xTool F1 上的扩幅配件接口。

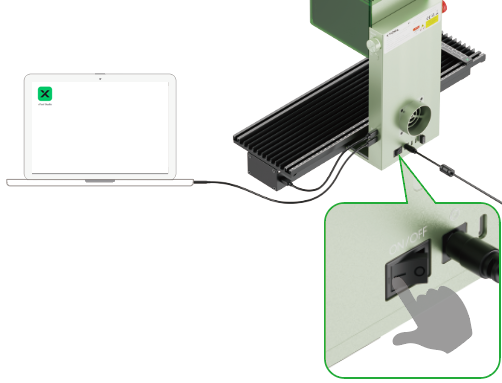

2. 用另一根 USB 线连接 xTool F1 和电脑，然后连接电源，并打开 xTool F1 的电源开关。
提示： 扩幅配件套装不含此配件，此配件可以在 xTool F1 中找到。
3. 连接设备到xTool Studio，可参考电脑端下载、安装与连接 xTool Studio。

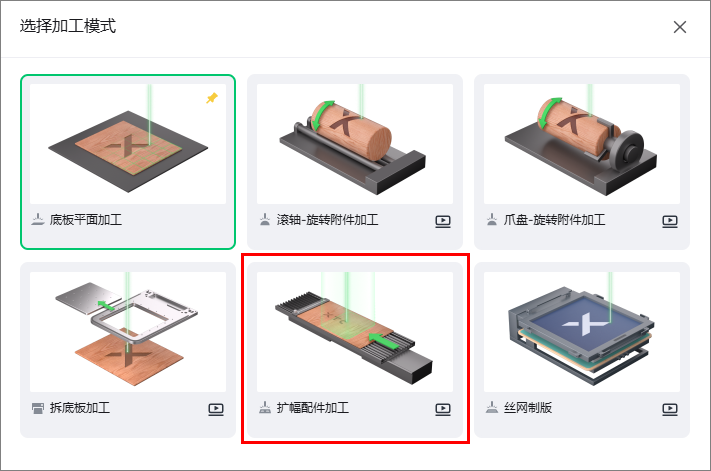

4. 在界面顶端，点击当前的加工模式，选择“扩幅配件加工”模式。
5. 画面上方弹出窗口提示，点击“开启”。
⚠️ 请严格按照以下 xTool Studio的安装校准指导完成激光校准步骤。 ⚠️

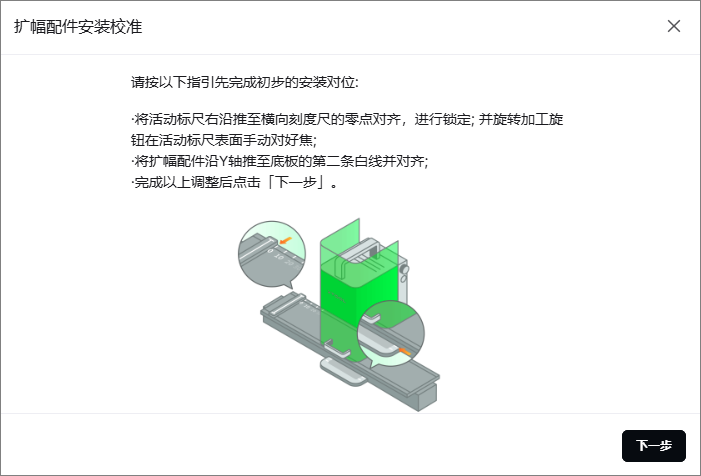

6. 根据弹窗提示，按顺序检查以下步骤：
- 可移动标尺是否已对齐扩幅配件上的 0 刻度线，并已锁紧螺丝；
- 扩幅配件是否已对齐 xTool F1 底板上的刻度线；
- 是否已在可移动标尺上完成对焦。
7. 如以上步骤已全部完成，点击“下一步”。
8. 根据窗口提示，手动将扩幅配件移动至右侧，露出下方的螺丝。
9. 使用螺丝刀将螺丝顺时针拧至机器底部，但先不要完全锁紧。
10. 再手动将扩幅配件移动至左侧，露出下方的螺丝。
11. 同样的，使用螺丝刀将螺丝顺时针拧至机器底部，但先不要完全锁紧。
12. 完成以上操作后，在xTool Studio 点击“下一步”。
13. 此时，xTool F1 的激光器会自动移动到初始位置、扩幅配件会自动移动到右侧。
¶ 校准激光
- 激光器投射蓝色“工”字激光在扩幅配件上。
2. 左右移动扩幅配件，使蓝色激光与标尺上的“工”字刻度对齐。
3. 校准激光完毕后，用螺丝刀将左侧螺丝完全锁紧，锁紧时请用手轻轻扶住扩幅配件，以免蓝色“工”字激光位置偏移。
4. 完成以上步骤后，点击“下一步”。

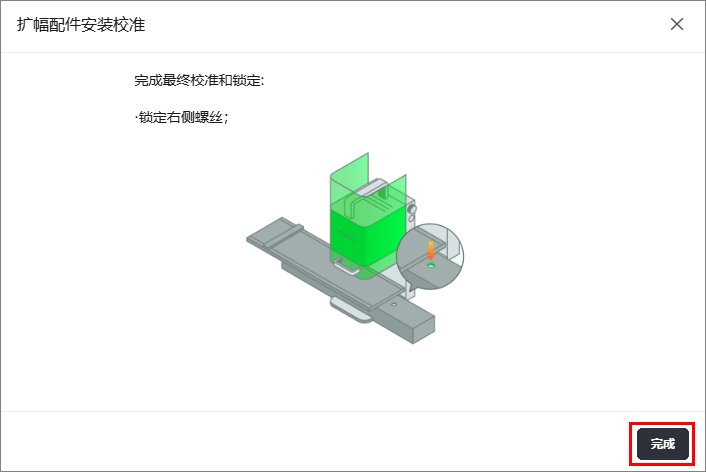

5. 此时，扩幅配件会自动移至左侧，露出右侧螺丝。最后请将右侧螺丝完全锁紧。
6. 完成以上步骤后，点击“完成”。
- 至此，扩幅配件的安装和校准已完成，可以开始加工了！
提示： 若需要贴近画布左侧边缘加工图案，建议将标尺移动至 0 刻度线左侧，以保证更佳加工效果。
¶ 使用扩幅配件对较长材料进行加工
参考案例：在黑色相片纸上面雕刻艺术画
- 将相片纸放置在扩幅配件上。
2. 根据你的需求，放置材料固定夹来固定材料。
3. 转动旋钮，当红色和蓝色光斑重合时，对焦成功。
4. 打开需要加工的项目。

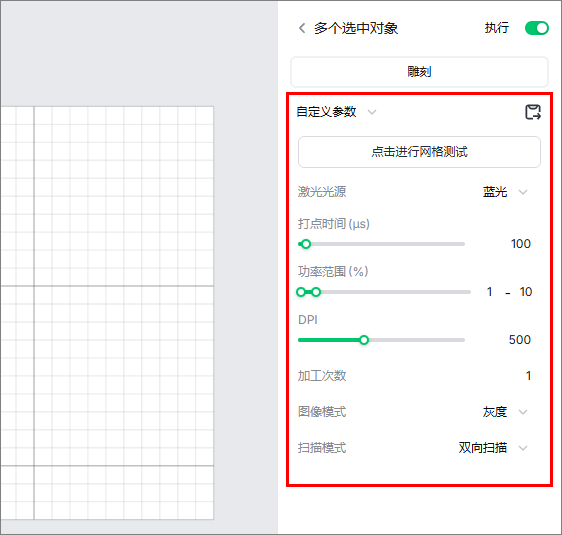

5. 设置加工素材的加工参数。

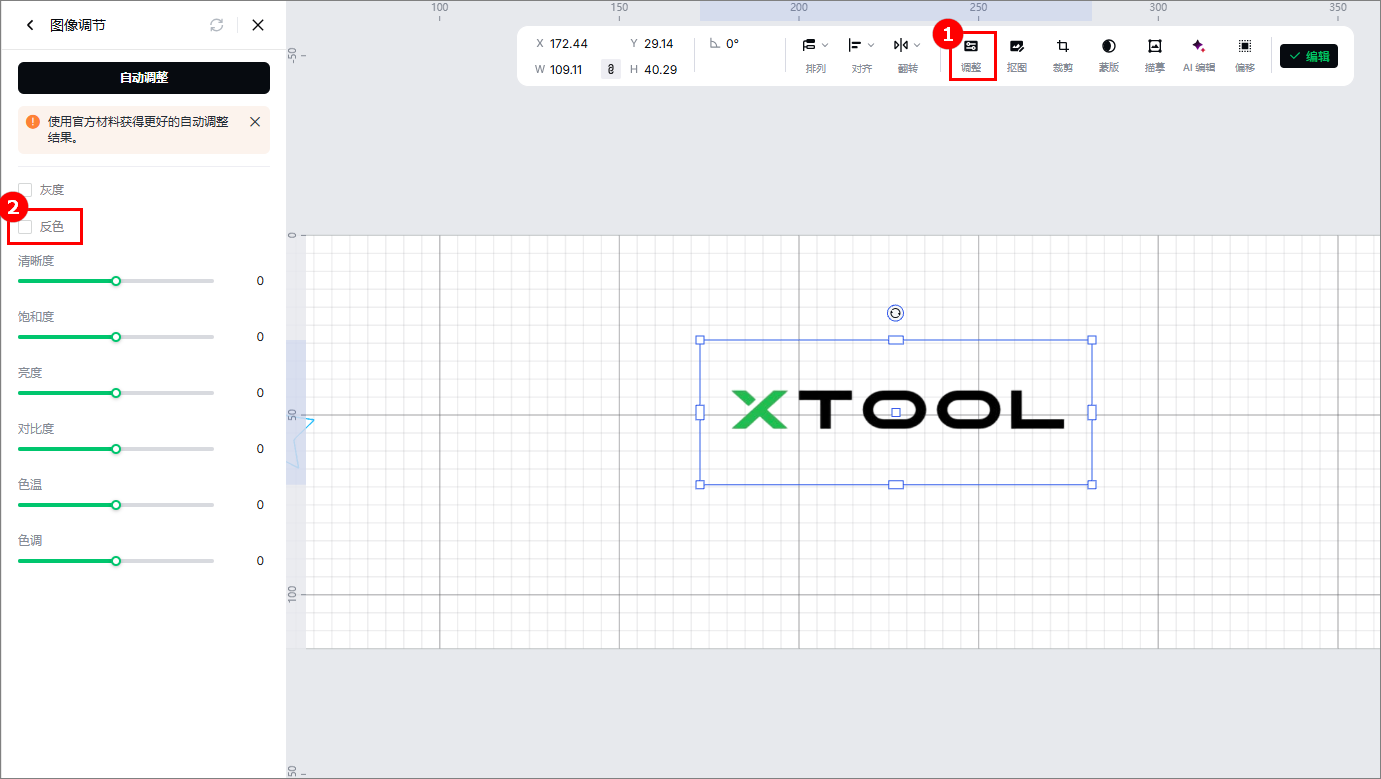

6. 如果使用深色材料，选中图像后点击“调整”，在左边栏开启“反色”功能，可以更好地预览雕刻效果。

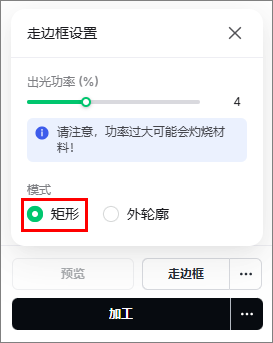

7. 点击右下方的走边框设置图标，选择“矩形”走边框模式。
8. 点击“走边框”，根据走边框操作指引操作
9. 转动旋钮来左右移动扩幅配件，并观察加工范围的边框落在加工材料上的位置。
10. 再次点击“走边框”，然后点击“开始”。
11. 听见机器“哔”一声响起后，在 xTool F1 上按下按钮开始加工。
¶ 使用扩幅配件进行批量加工
参考案例：在金属名片卡上面雕刻名字
- 准备金属名片卡。

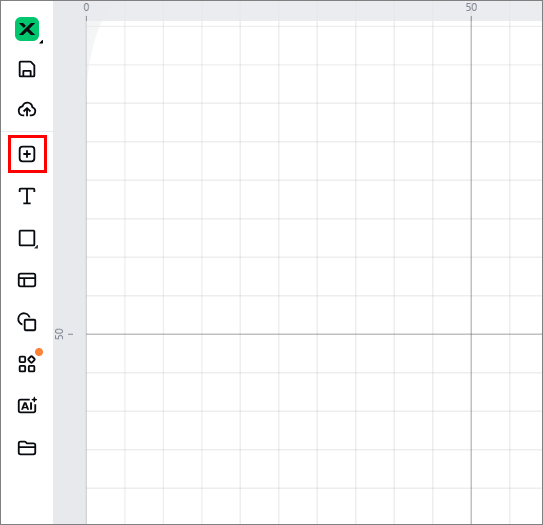

2. 打开需要加工的项目。
3. 扩幅配件上的刻度与xTool Studio 画布上的坐标相对应，你可以根据坐标来放置并调整加工材料的位置。
4. 确定加工材料的位置之后，转动旋钮，使红色和蓝色光斑重合，对焦成功。
5. 设置加工素材的加工参数。

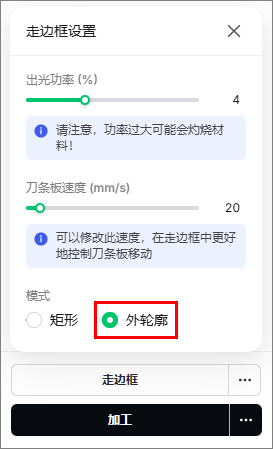

6. 点击右下方的走边框设置图标，选择“外轮廓”走边框模式。
7. 点击“走边框”，根据走边框操作指引操作。
8. 转动旋钮来左右移动扩幅配件，并观察加工对象边框落在加工材料上的位置。
9. 再次点击“走边框”，然后点击“开始”。
10. 听见机器“哔”一声响起后，在 xTool F1 上按下按钮开始加工。
¶ 使用材料固定夹 1
- 将加工材料放置在扩幅配件上。
提示： 加工材料厚度为 0.5 mm ≤ H ＜ 6 mm。
2. 向上提拉材料固定夹 1 的顶部，将其尾部旋转 180°。
3. 将材料固定夹 1 滑入扩幅配件的上下滑槽里。
4. 确定好材料固定夹 1 的位置后，顺时针锁紧其手拧螺丝。
💡 你可以根据你的需求，使用材料固定夹 1 来固定不同大小的材料，下图固定方式可供参考：
¶ 使用材料固定夹 2
- 将加工材料放置到扩幅配件上，材料左上角需要与扩幅配件的零刻度线对齐。
提示： 加工材料厚度为 0.5 mm ≤ H ＜ 6 mm。
2. 向上提拉材料固定夹 2 的顶部，将其尾部旋转 90°。
3. 按捏固定夹的头部，将其放入扩幅配件的轨道并卡紧，压住加工材料。
4. 拧紧材料固定夹 2 上的手拧螺丝，可以更好地固定材料。
5. 按照以上的方法，根据你的需求，将剩下的材料固定夹 2 也放置在扩幅配件上。
¶ 更多组合方式
我们提供了两个材料固定夹 1 和三个材料固定夹 2，你可以根据你的需求，任意搭配使用两款材料固定夹来固定材料。
以下提供了几种搭配方式供参考：
①
②
