xTool F1 可配合旋转附件使用，加工圆柱形物体。如使用旋转附件二代升级版，那你还可加工圆形和不规则物体。本章节将介绍如何将 xTool F1 与旋转附件结合起来，进行圆柱加工。
color1
**提示：**xTool F1 的单机包装中不包含旋转附件。如需使用旋转附件，请另行购买。
¶ 调试旋转附件
旋转附件二代升级版有两种加工模式可用：滚轴模式和爪盘模式。旋转附件一代和旋转附件二代基础版仅可使用滚轴模式。请根据你要加工的材料特点，对旋转附件进行组装与调试。
- 若选择滚轴模式，则旋转附件有三个档位可调。
| A 档位 | B 档位 | C 档位 |
|---|---|---|
 |
 |
 |
| 材料直径：3mm≤d≤50mm | 材料直径：45mm≤d≤60mm | 材料直径：d>60mm |
- 若选择爪盘模式，则需要在旋转附件上安装爪盘组件以及其他相关组件。
color1
**提示：**关于旋转附件的详细介绍和使用说明，请查看“旋转附件二代”。
¶ 连接旋转附件和 xTool F1
- 使用连接线连接旋转附件和 xTool F1。
color1
**提示：**若旋转附件包装中的连接线不适配 xTool F1，请另外单独购买可适配的连接线。
- 取出可拆底板，放置于 xTool F1 底座右侧。
- 将旋转附件放置于 xTool F1 底座与可拆底板上方。根据旋转附件的加工模式和档位设置，对齐旋转附件的前底边与 xTool F1 底座上的标识线。
color1
**提示：**xTool F1 的底座上共有三组标识线。
- 旋转附件使用滚轴模式且调节到 A 档位时，请将它的前底边对齐第一组标识线。
- 旋转附件使用滚轴模式且调节到 B 档位时，请将它的前底边对齐第二组标识线。
- 旋转附件使用滚轴模式且调节到 C 档位或使用爪盘模式时，请将它的前底边对齐第三组标识线。
¶ 开始圆柱加工
¶ 1. 放置材料
若你使用的是旋转附件的滚轴模式，则将材料直接放置于滚轴上；若你使用的是旋转附件的爪盘模式，则将材料固定在卡爪上。
color1
**提示：**以上图示仅供参考，请根据加工材料的特点选择合适的固定方法。关于旋转附件的详细使用说明，请查看“使用旋转附件二代”。
danger
下面的操作步骤有两种流程可选。
如果你想从头开始设计加工图案、设置各项参数，请按照“选项一”的流程进行。
如果你想使用之前保存过的加工项目，请按照“选项二”的流程进行。
¶ 选项一：
¶ 2. 选择加工模式和材料名称
（1）在 XCS 主界面右侧，选择“激光圆柱”作为加工类别。
（2）在“材料”下拉列表中，选择你所用的材料对应的名称。
color1
提示：
如列表中不包含你使用的材料，可点击“+更多材料”进入 xTool Selected 官方耗材库查找更多材料。
如未找到对应的材料名称，可选择“自定义材料”。
danger
提示：
假如你在材料列表或耗材库中选择了材料名称，则软件会根据材料类型自动完成加工参数设置。
软件自动生成的参数设置可应用于 xTool 官方材料。你可以根据需要对参数进行调整。
（3）选择旋转附件使用的加工模式。
- 滚轴
若在旋转附件上使用的是可调滚轴，则选择滚轴模式。
- 抓盘
若在旋转附件上使用的是爪盘组件以及其他相关组件，则选择抓盘模式，并输入加工材料的周长或直径。
¶ 3. 激光对焦
（1）确保指示光斑位于圆柱材料的最顶部。否则，请按照“连接旋转附件和 xTool F1”重新调整旋转附件的位置。
（2）转动旋钮，上下移动激光器；当红色和蓝色的指示光斑重合时，对焦成功。
color1
**提示：**顺时针转动旋钮，则激光器向上移动，红色指示光斑向左移动；逆时针转动旋钮，则激光器向下移动，红色指示光斑向右移动。
danger
**注意：**当激光器底部达到最高限位线时，请不要继续向上旋转旋钮。
¶ 4. 设计加工图案
（1）使用画布左侧的工具，创建对象。你可以导入图像、插入图形、输入文字或绘制图案。
color1
**提示：**XCS 支持导入的图像格式：SVG、DXF、JPG、JPEG、PNG、BMP、TIF、CR2 等。
（2）选中对象，使用画布上方的工具栏，进一步调整对象。
color1
**提示：**若选中的对象为图像，你还可以使用画布右侧的工具编辑图像。
¶ 5. 设置加工参数

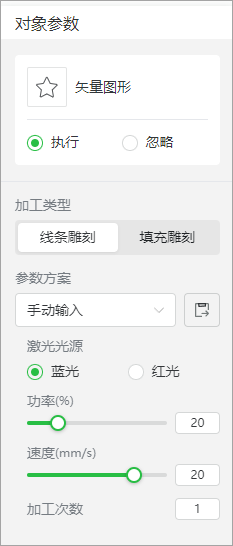

选中画布中的对象，然后在 XCS 主界面右侧，为选中的对象设置加工参数。
danger
注意：
设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
color1
**提示：**xTool F1 具有蓝光和红外两个激光光源，你可以根据需要选择合适的光源。
- 蓝色激光可加工材料：黑色氧化铝、金属名片、岩石杯垫、亚克力、铝片、木材、瓦楞纸、鹅卵石等
- 红外激光可加工材料：黑色氧化铝、金属名片、岩石杯垫、亚克力、铝片、铜片、不锈钢等
- 位图对象
- 矢量对象
color1
**提示：**关于各个参数的具体含义，请查看：xTool Creative Space。
¶ 6. 预览加工区域
（1）点击软件右下角“走边框”按钮旁边的设置图标，设置走边框参数。

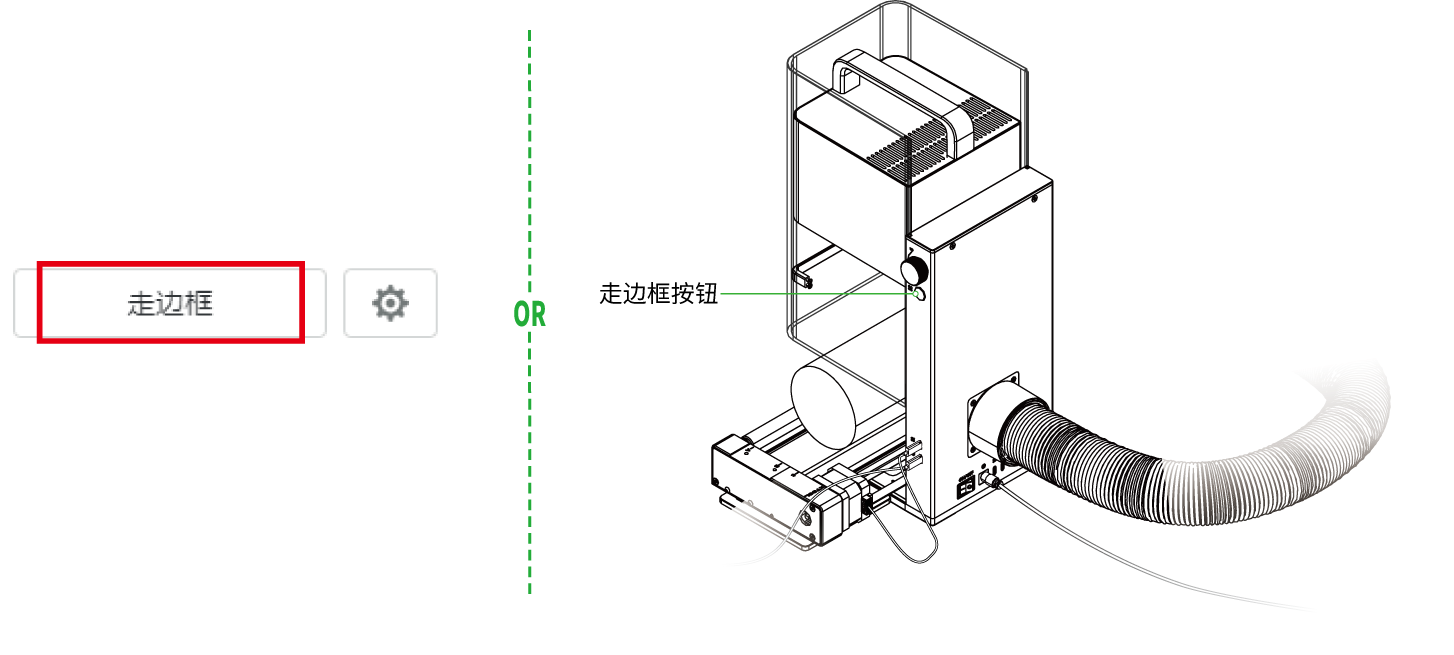

（2）关闭防护罩，然后在软件中点击“走边框”或在 xTool F1 上按走边框按钮。激光光斑将沿着加工图案的边缘移动，使你能够在材料表面预览加工区域。
默认情况下，xTool F1 会沿着所有加工元素的边缘走边框。当 xTool F1 正在走边框时，你可以在 XCS 的画布中选中加工元素，激光光斑将沿着选中的元素边缘移动，使你能够单独预览选中元素的边框。
- 默认走边框：
- 走边框时选中元素：
若加工区域不理想，可在 XCS 画布中对元素进行调整，xTool F1 将同步调整走边框区域，实时显示实际加工位置。
danger
**注意：**走边框时，请保持防护罩关闭，或者佩戴可屏蔽 455 nm 和 1064 nm 波段激光的护目镜。
color1
**提示：**如需停止走边框，可在软件上点击“停止走边框”，或者在 xTool F1 上按走边框按钮。
¶ 7. 开始加工
danger
**注意：**在低温环境下，使用红外光进行位图雕刻，雕刻效果可能不理想。为了确保更好的雕刻效果，可先预热激光器。

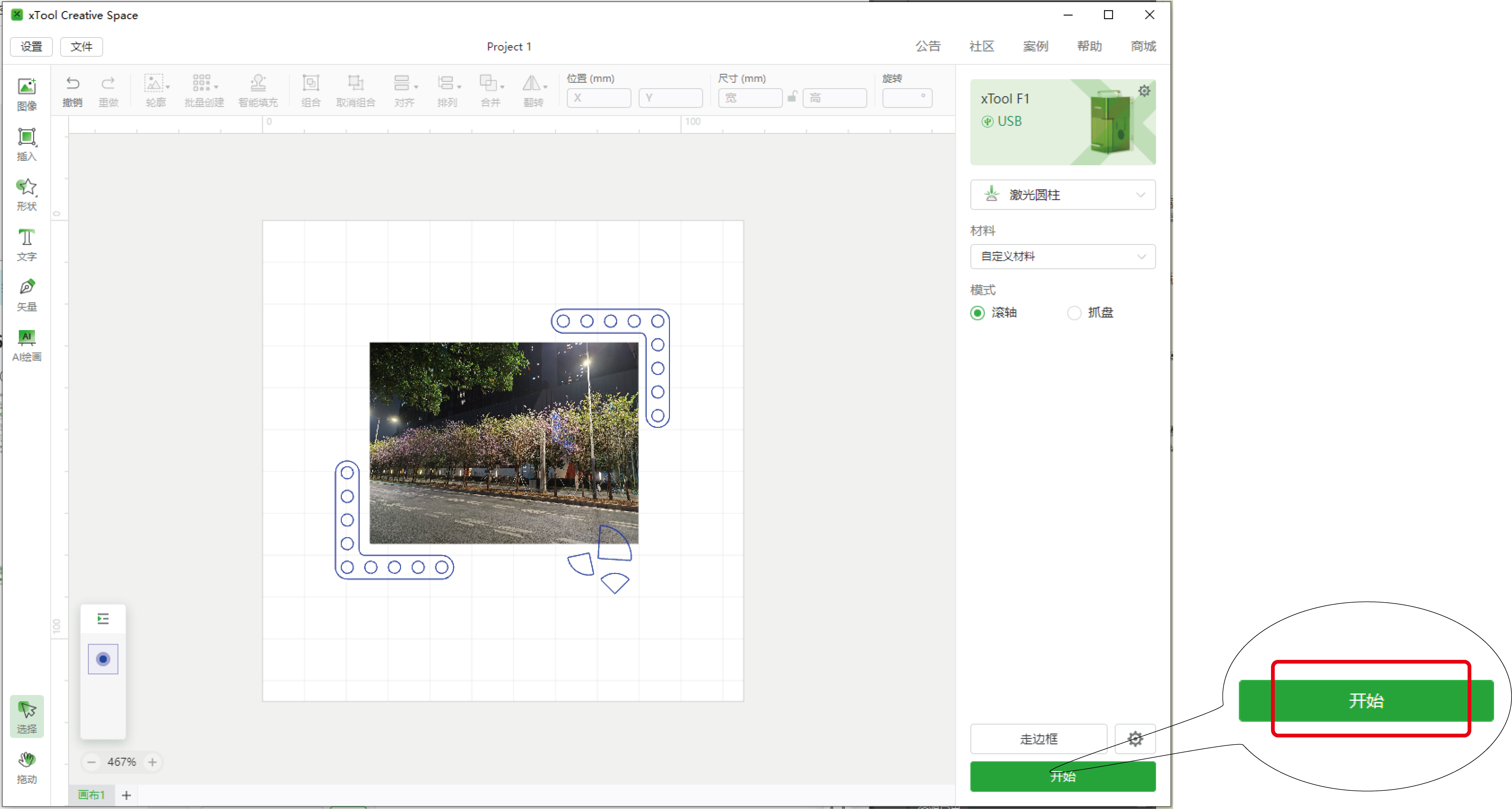

（1）在软件右下角点击“开始”。
（2）在软件中预览加工效果，确认后点击右上角的“开始”。
（3）拉下防护罩，在 xTool F1 上按下旋钮，开始加工。
danger
**注意：**激光加工时，请拉下防护罩，同时佩戴可屏蔽 455 nm 和 1064 nm 波段激光的护目镜。
color1
**提示：**加工过程中，如需暂停加工，可在 xTool F1 上短按旋钮；如需终止加工，可在 xTool F1 上长按旋钮。
¶ 选项二：
¶ 2. 打开已有项目
（1）在 XCS 主界面的左上角点击“文件”>“打开项目”。
（2）选择类型为 xTool Creative Space Project (.xcs) 的文件，点击“打开”。
color1
**提示：**项目文件中包含了加工图案的设计和各项参数的设置。打开项目后，你可以直接走边框，然后开始加工；也可以调整图案设计和参数设置，然后再走边框，开始加工。
关于保存与使用项目文件的详情，请查看：xTool Creative Space。
¶ 3. 预览加工区域
（1）点击软件右下角“走边框”按钮旁边的设置图标，设置走边框参数。
（2）关闭防护罩，然后在软件中点击“走边框”或在 xTool F1 上按走边框按钮。激光光斑将沿着加工图案的边缘移动，使你能够在材料表面预览加工区域。
默认情况下，xTool F1 会沿着所有加工元素的边缘走边框。当 xTool F1 正在走边框时，你可以在 XCS 的画布中选中加工元素，激光光斑将沿着选中的元素边缘移动，使你能够单独预览选中元素的边框。
- 默认走边框：
- 走边框时选中元素：
若加工区域不理想，可在 XCS 画布中对元素进行调整，xTool F1 将同步调整走边框区域，实时显示实际加工位置。
danger
**注意：**走边框时，请保持防护罩关闭，或者佩戴可屏蔽 455 nm 和 1064 nm 波段激光的护目镜。
color1
**提示：**如需停止走边框，可在软件上点击“停止走边框”，或者在 xTool F1 上按走边框按钮。
¶ 4. 开始加工
danger
**注意：**在低温环境下，使用红外光进行位图雕刻，雕刻效果可能不理想。为了确保更好的雕刻效果，可先预热激光器。
（1）在软件右下角点击“开始”。
（2）在软件中预览加工效果，确认后点击右上角的“开始”。
（3）拉下防护罩，在 xTool F1 上按下旋钮，开始加工。
danger
**注意：**激光加工时，请拉下防护罩，同时佩戴可屏蔽 455 nm 和 1064 nm 波段激光的护目镜。
color1
**提示：**加工过程中，如需暂停加工，可在 xTool F1 上短按旋钮；如需终止加工，可在 xTool F1 上长按旋钮。
