xTool F2 Ultra UV 可搭配旋转附件二代（RA2）或旋转附件二代 Pro（RA2 Pro）使用，用于加工圆柱形、球形及不规则物体。
本页面将详细介绍如何使用 xTool F2 Ultra UV 与 RA2/RA2 Pro 进行配合操作。
- RA2 和 RA2 Pro 的使用方法相同。
提示：xTool F2 Ultra UV 的单机包装中不包含 RA2/RA2 Pro。如需使用 RA2/RA2 Pro，请另行购买。
如果您使用的旋转附件是旋转附件三代（RA3），请参阅使用旋转附件三代。
¶ 组装旋转附件

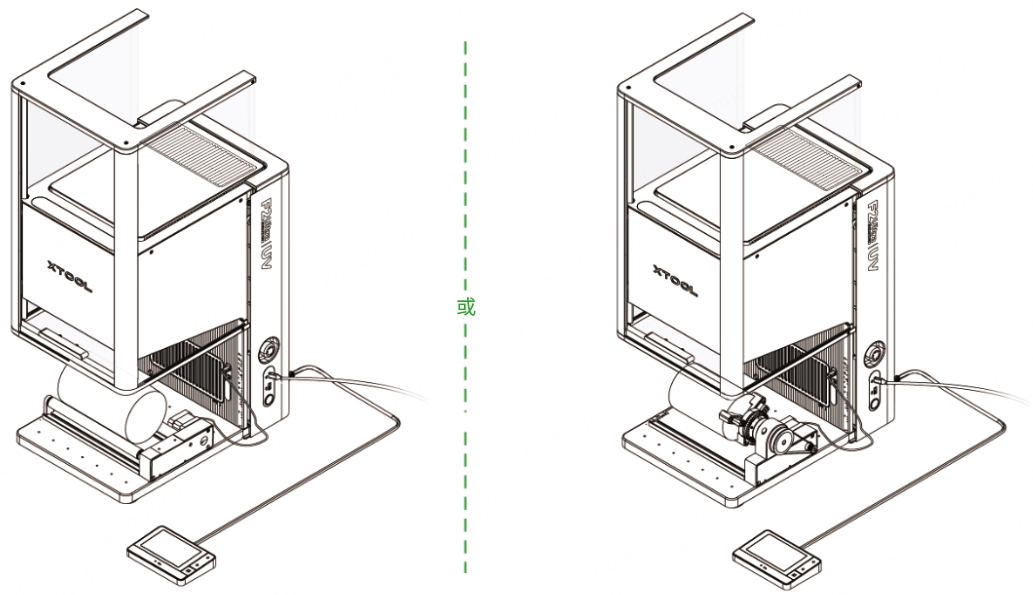

旋转附件二代 Pro 支持两种工作模式：滚轴模式与爪盘模式。如果您有旋转附件二代配件套装，您可以将 L 型模块安装到旋转附件二代 Pro 上，以适应更多场景。
请根据需要完成旋转附件的安装。
提示：旋转附件二代只支持滚轴模式。
- 若选择滚轴模式，则旋转附件有三个挡位可调。
|

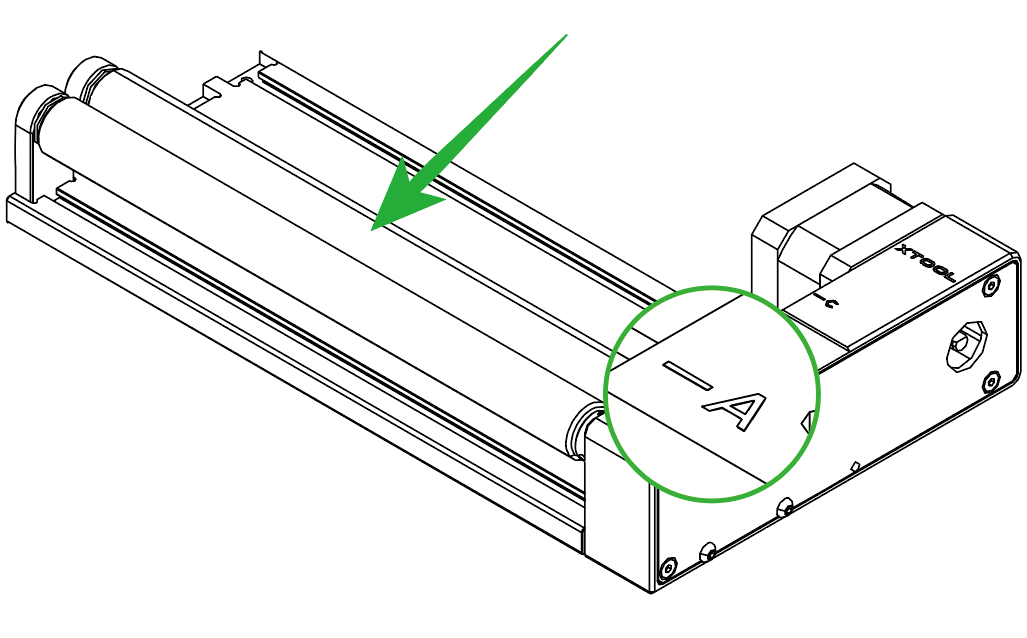

A 挡 |

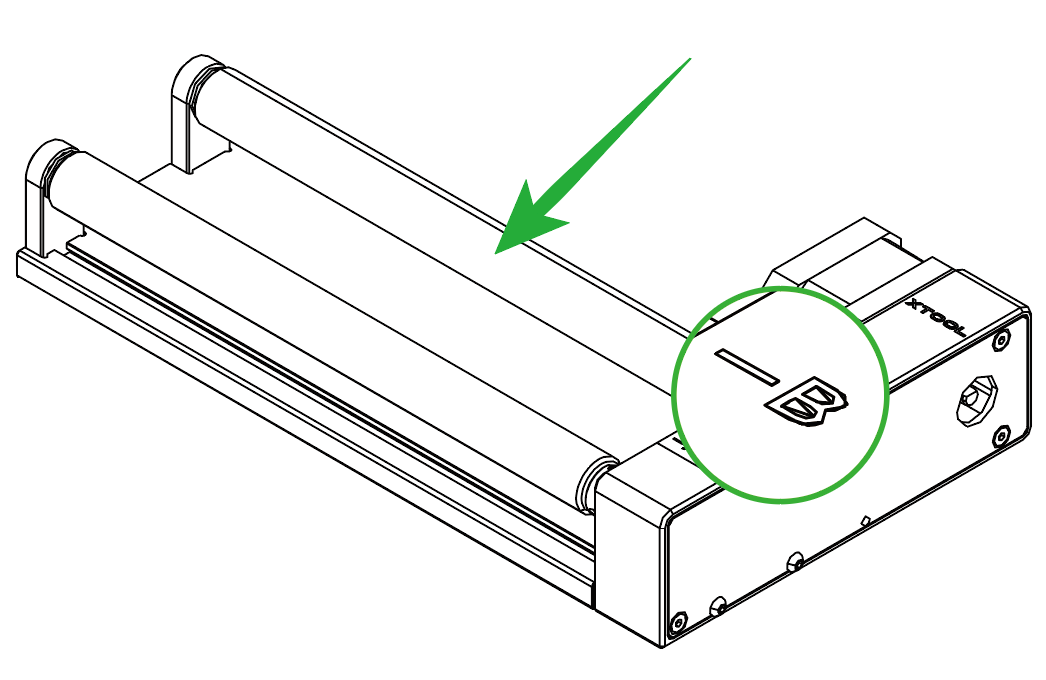

B 挡 |

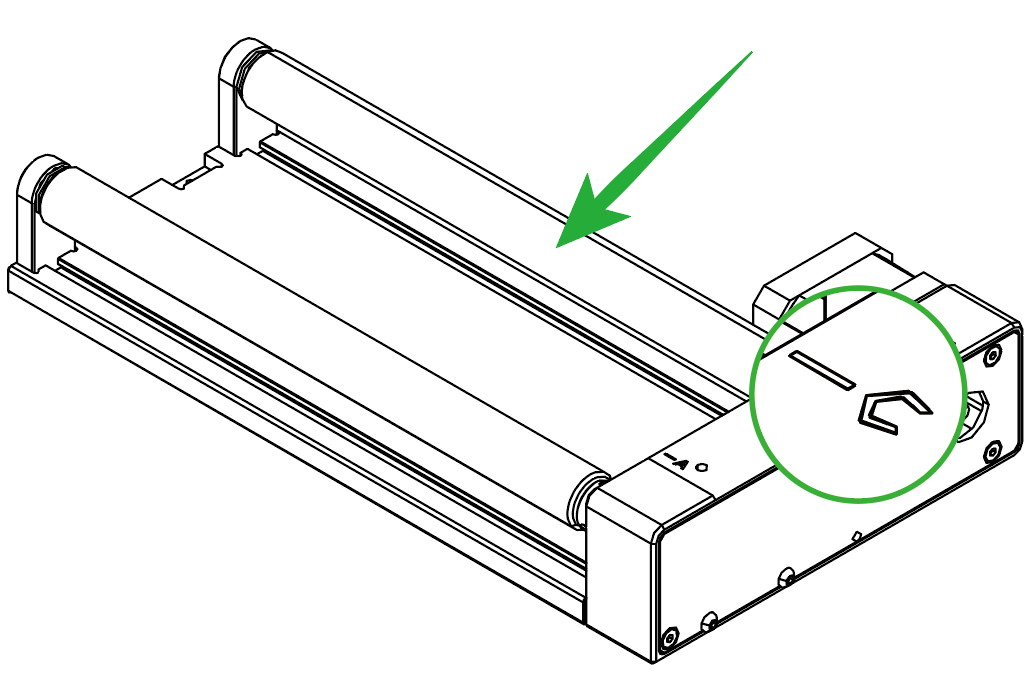

C 挡 |
 |
 |
 |
|
工件直径：3 mm ≤ d ≤ 50 mm |
工件直径：45 mm ≤ d ≤ 60 mm |
工件直径：d > 60 mm |

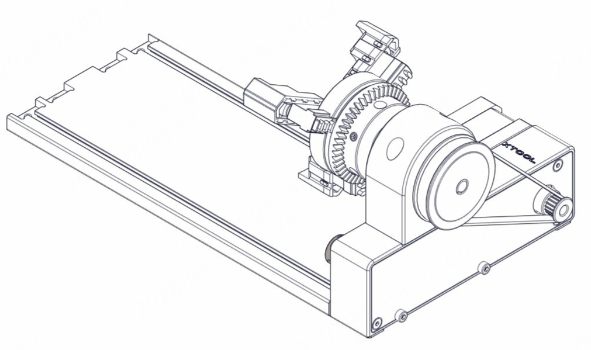

- 若选择爪盘模式，则需要在旋转附件上安装爪盘组件以及其他相关组件。

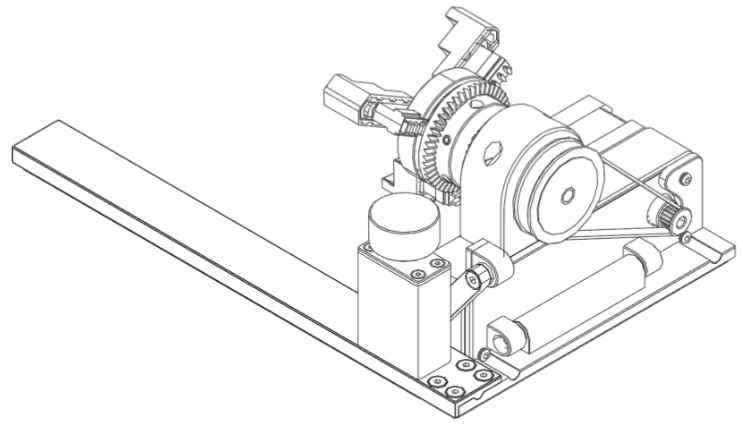

- 若在旋转附件上安装了 L 型模块，则爪盘的角度可调。
提示：关于旋转附件的详细介绍和使用说明，请参阅旋转附件二代。
¶ 连接旋转附件与 F2 Ultra UV
1. 确保 F2 Ultra UV 中安装的场镜为表面雕刻场镜。
提示：检查 F2 Ultra UV 中安装的场镜是否为表面雕刻场镜。如果安装的是内部雕刻场镜，请将其拆下并更换为表面雕刻场镜。否则，当与旋转附件配合使用时，F2 Ultra UV 将无法加工材料。

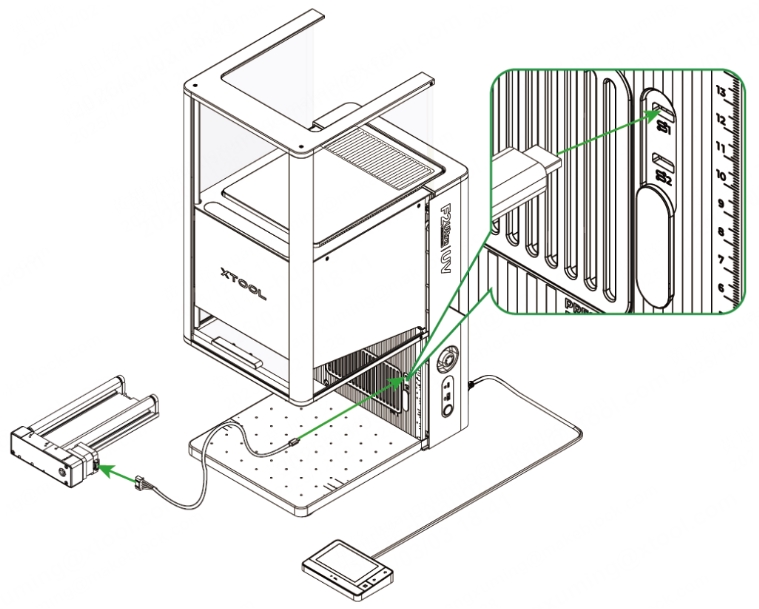

2. 使用连接线连接旋转附件和 F2 Ultra UV。
提示：您可以将旋转附件连接到任意一个扩展配件接口。

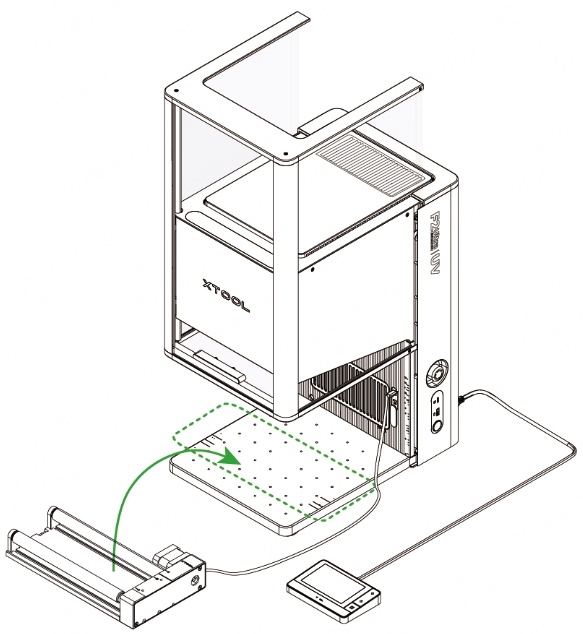

3. 拉起防护罩，将旋转附件放置在 F2 Ultra UV 的底板上。

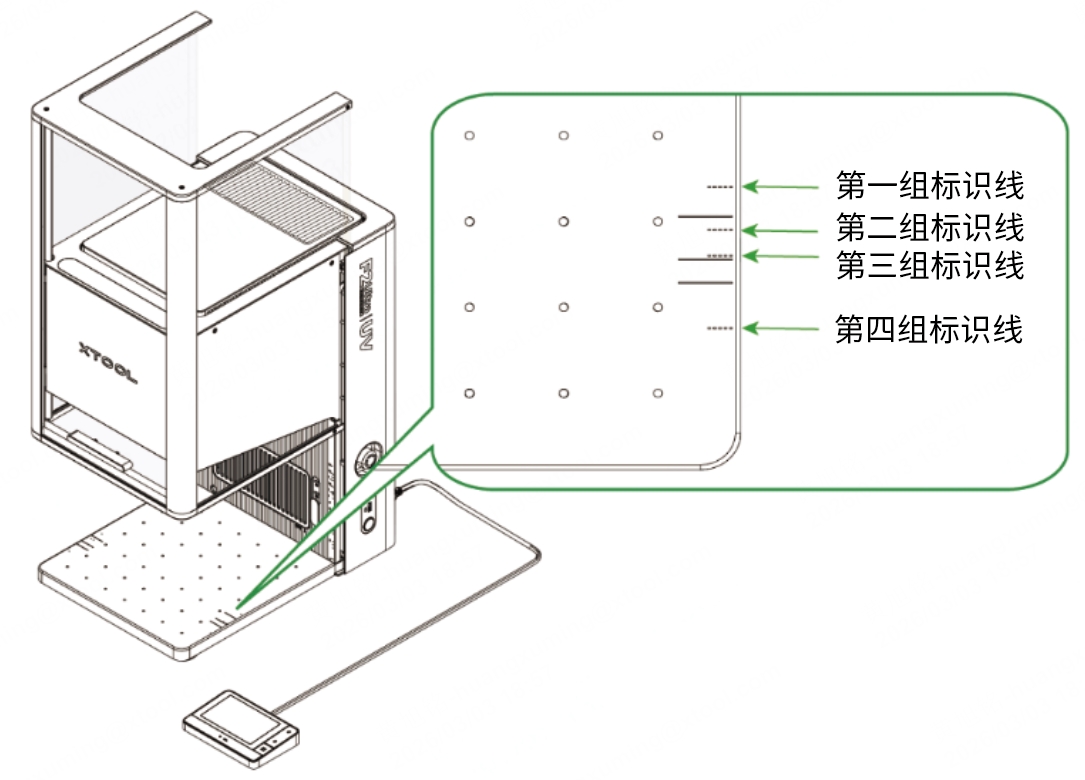

4. 根据旋转附件的加工模式和挡位设置，将其前底边与 F2 Ultra UV 底板上的对应标识线对齐。F2 Ultra UV 的底板上共有四组标识线。

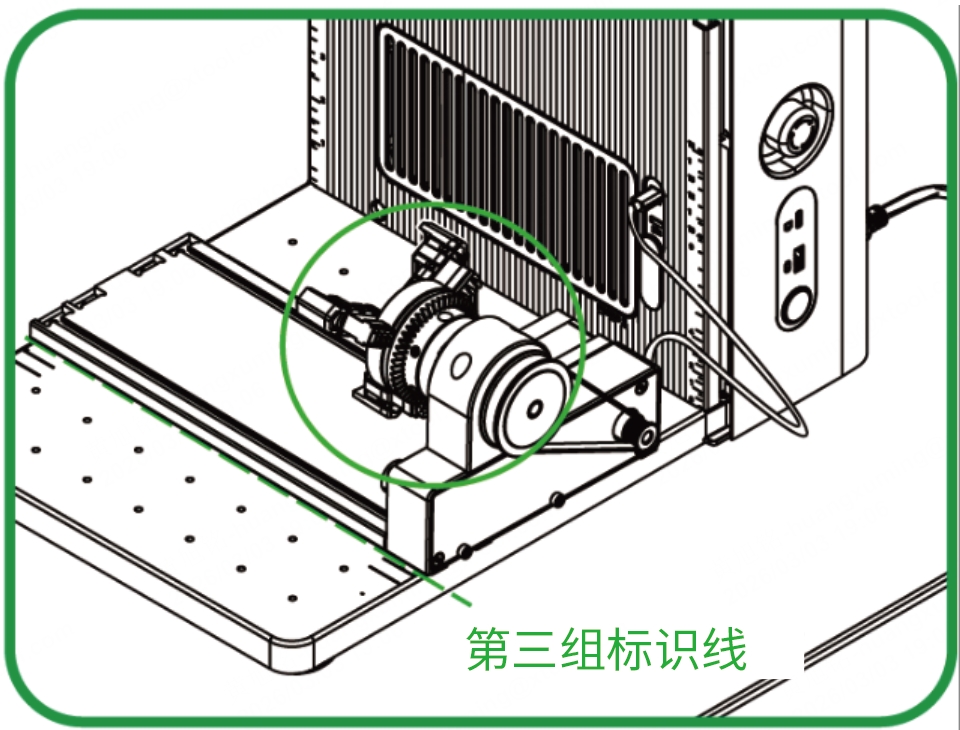

- 旋转附件使用爪盘模式时，将其前底边对齐第三组标识线。

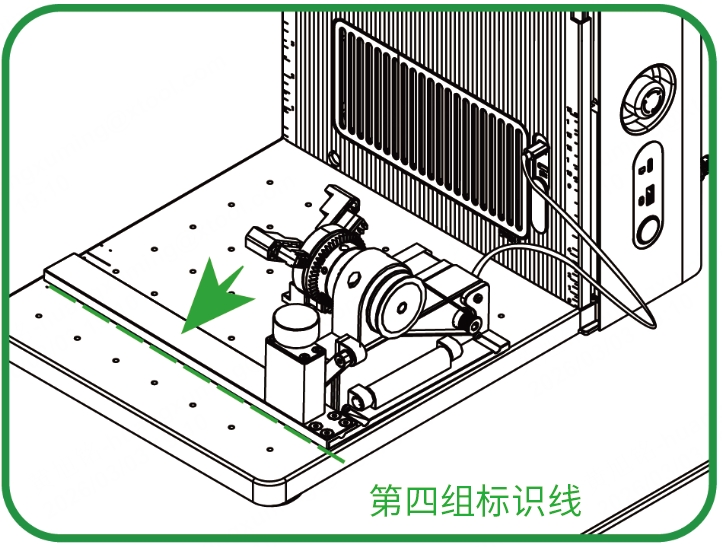

- 旋转附件使用爪盘模式且安装了 L 型模块时，将其前底边对齐第四组标识线。
- 旋转附件使用滚轴模式时，请参考下表。
|

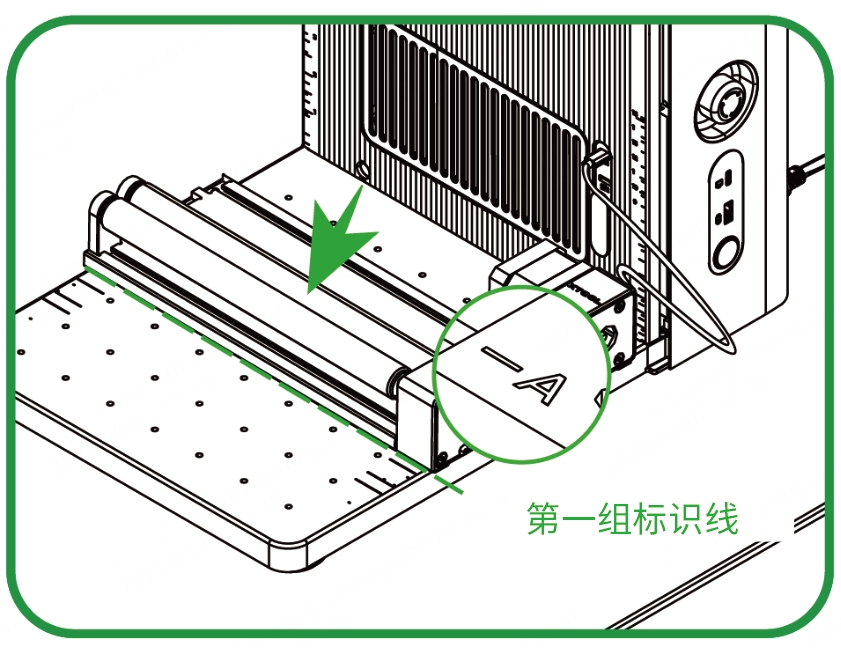

A 挡 （旋转附件的前底边对齐第一组标识线） |
 |
|

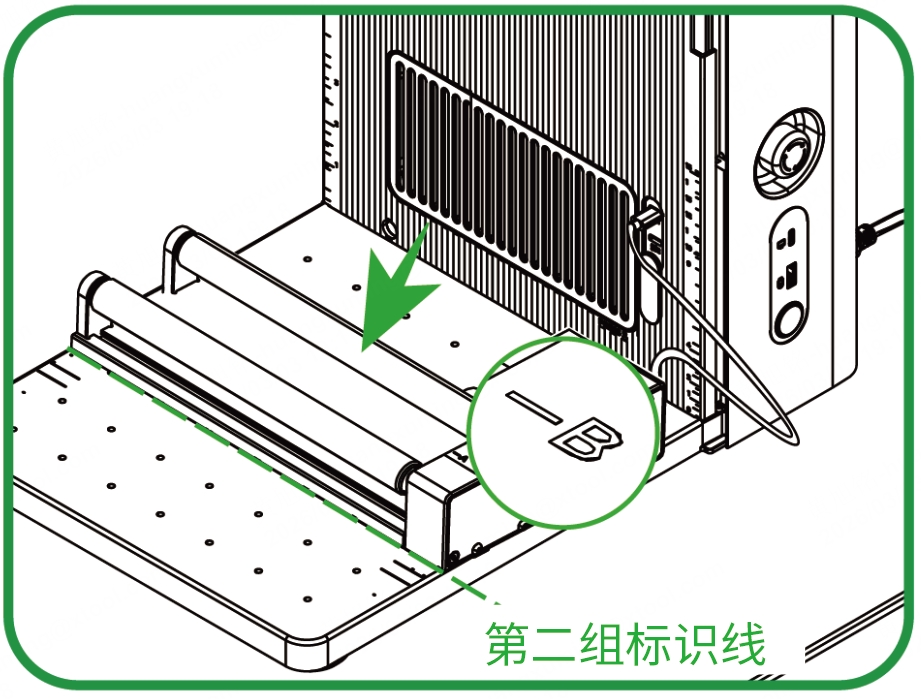

B 挡 （旋转附件的前底边对齐第二组标识线） |
 |
|

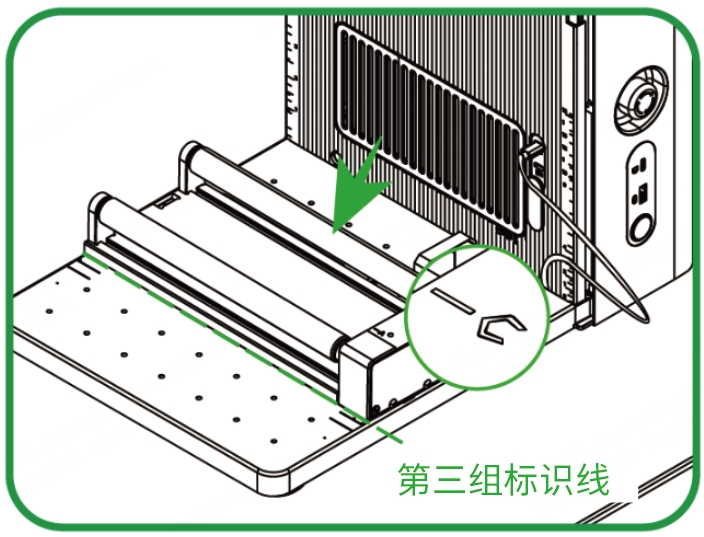

C 挡 （旋转附件的前底边对齐第三组标识线） |
 |
¶ 工件加工
¶ 1. 连接 F2 Ultra UV 与 xTool Studio

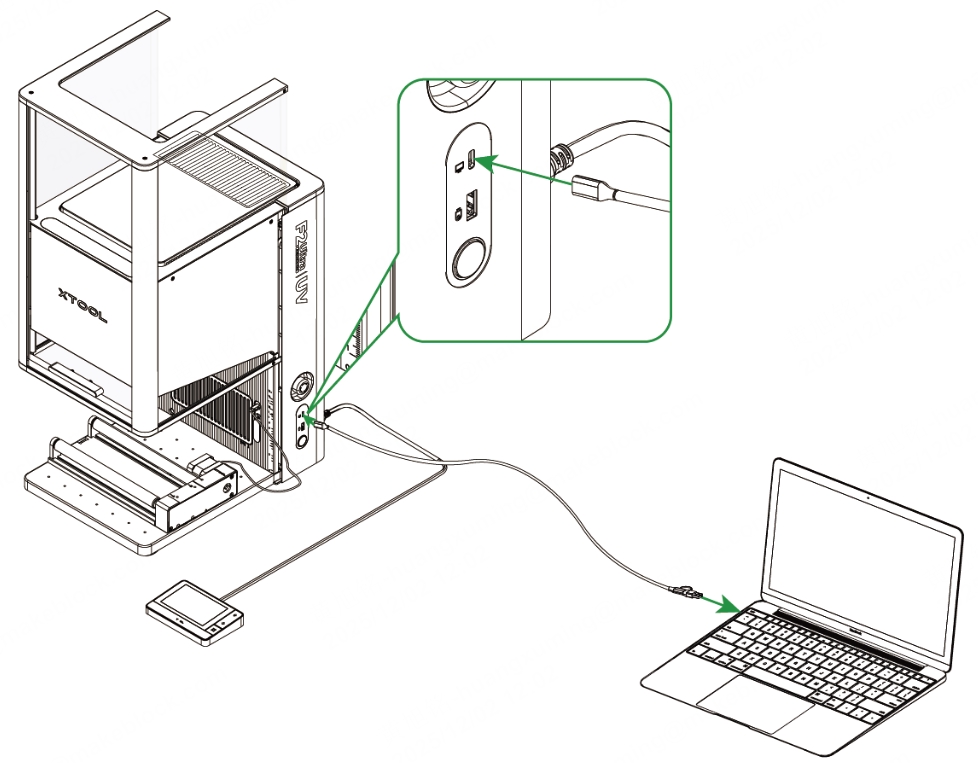

（1）使用 USB 数据线将 F2 Ultra UV 连接到您的电脑，并按下 F2 Ultra UV 的电源按钮。

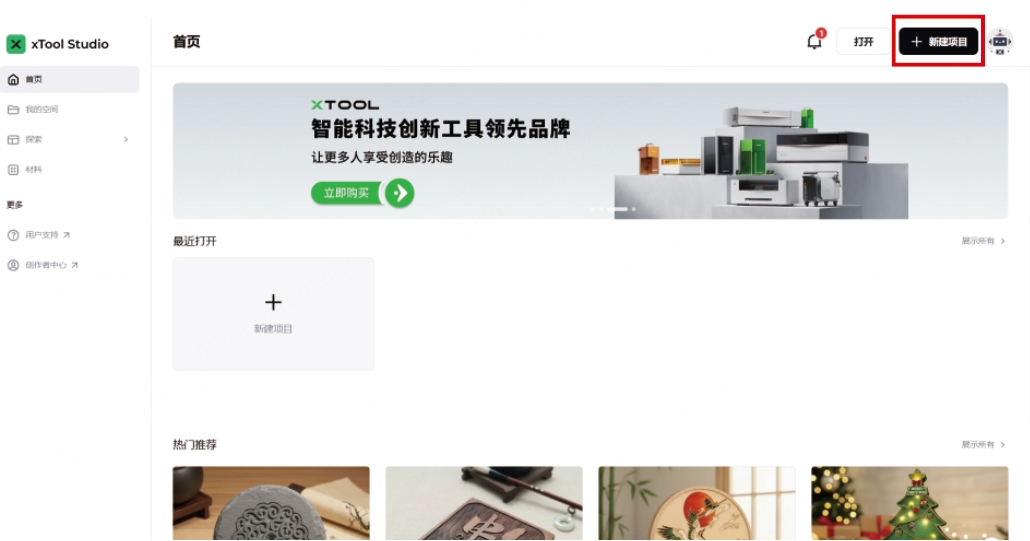

（2）在电脑上打开 xTool Studio 软件。在 xTool Studio 的右上角，点击“+ 新建项目”。

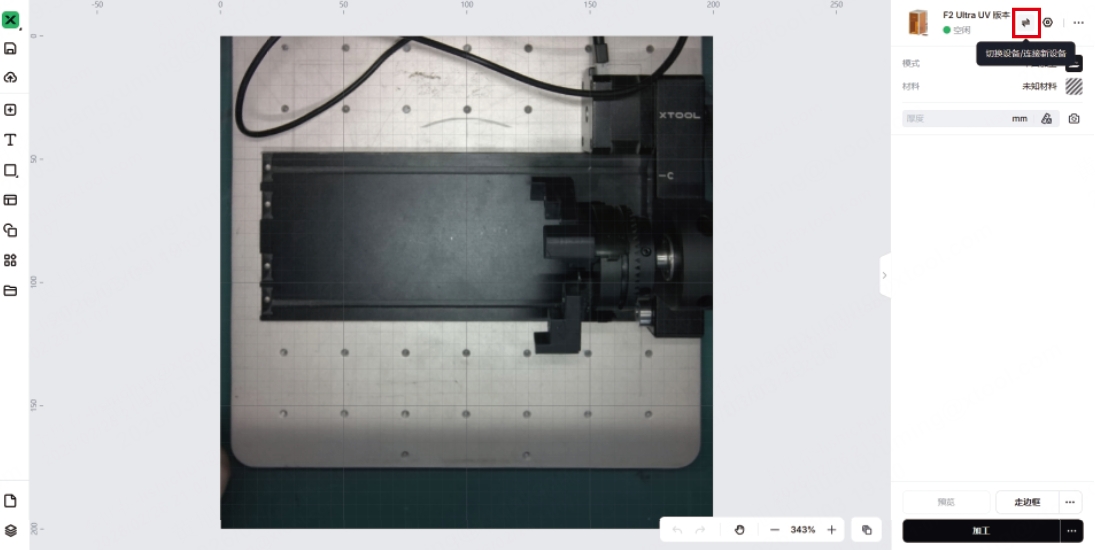

（3）若您之前在 xTool Studio 上连接过其他设备，可点击右上角的“切换设备/连接新设备”图标切换至新设备。
（4）在出现的弹窗中，选择您要连接的新设备。
¶ 2. 放置工件
- 如果您在滚轴模式下使用旋转附件，请将工件放置在两根滚轴之间。
- 如果您在爪盘模式下使用旋转附件，请将工件固定在爪尖上。
警告：对于包括玻璃、亚克力以及不锈钢在内的有高反射表面的工件，在将旋转附件和工件放置在 F2 Ultra UV 的底板上后，必须在工件的最高点（激光束所在的位置）贴上美纹胶带。否则，对焦或测距将无法进行。
¶ 3. 选择加工模式和材料名称

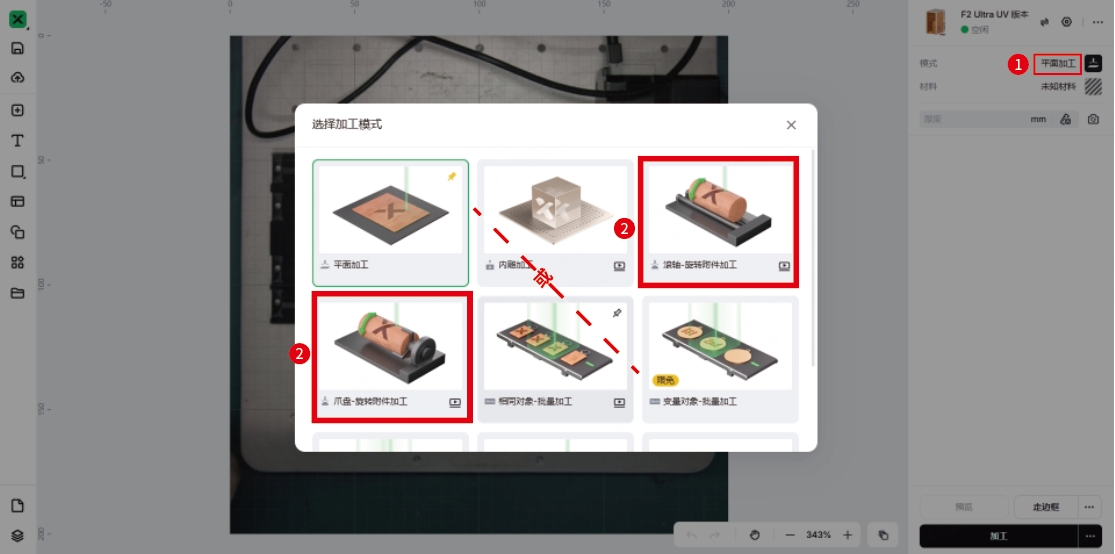

（1）在 xTool Studio 的右上角，点击当前加工模式的名称，然后选择旋转附件使用的加工模式。
- 如果您在滚轴模式下使用旋转附件，选择“滚轴-旋转附件加工”。
- 如果您在爪盘模式下使用旋转附件，选择“爪盘-旋转附件加工”。

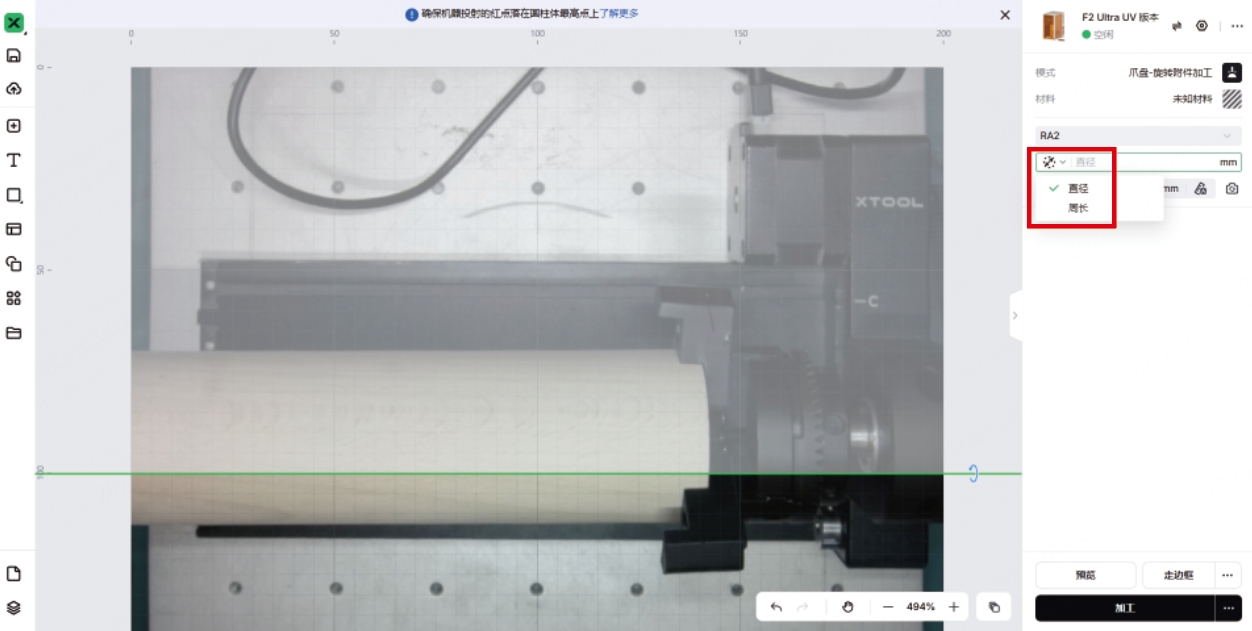

（2）输入工件的“直径”或“周长”。

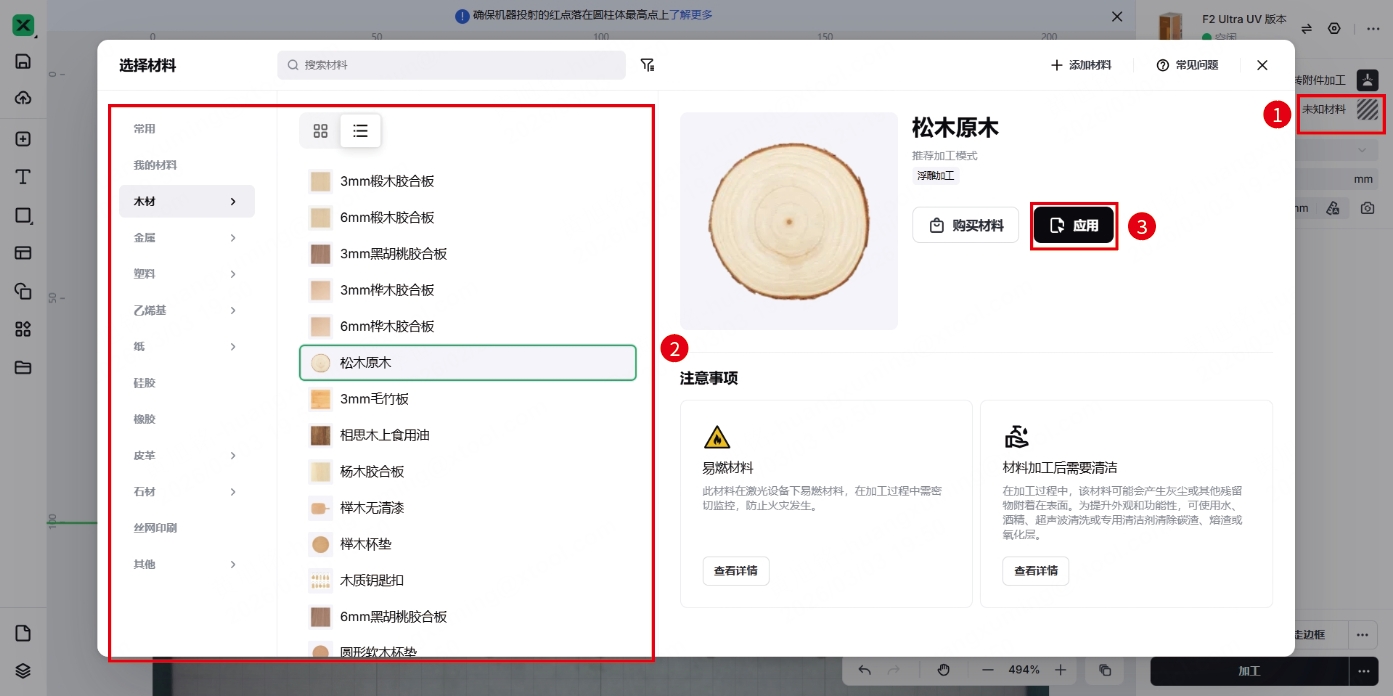

（3）在 xTool Studio 的右上角，点击“未知材料”，选择您的材料名称，然后点击“应用”。
提示：如果您在列表中找不到您的材料，可以将其保留为“未知材料”，并在后续步骤中手动设置参数。
如果您从材料列表中选择了某种材料，软件将自动为激光加工设置参数。默认设置适用于 xTool 材料，您可以根据需要调整设置。
¶ 4. 拍摄背景和激光对焦

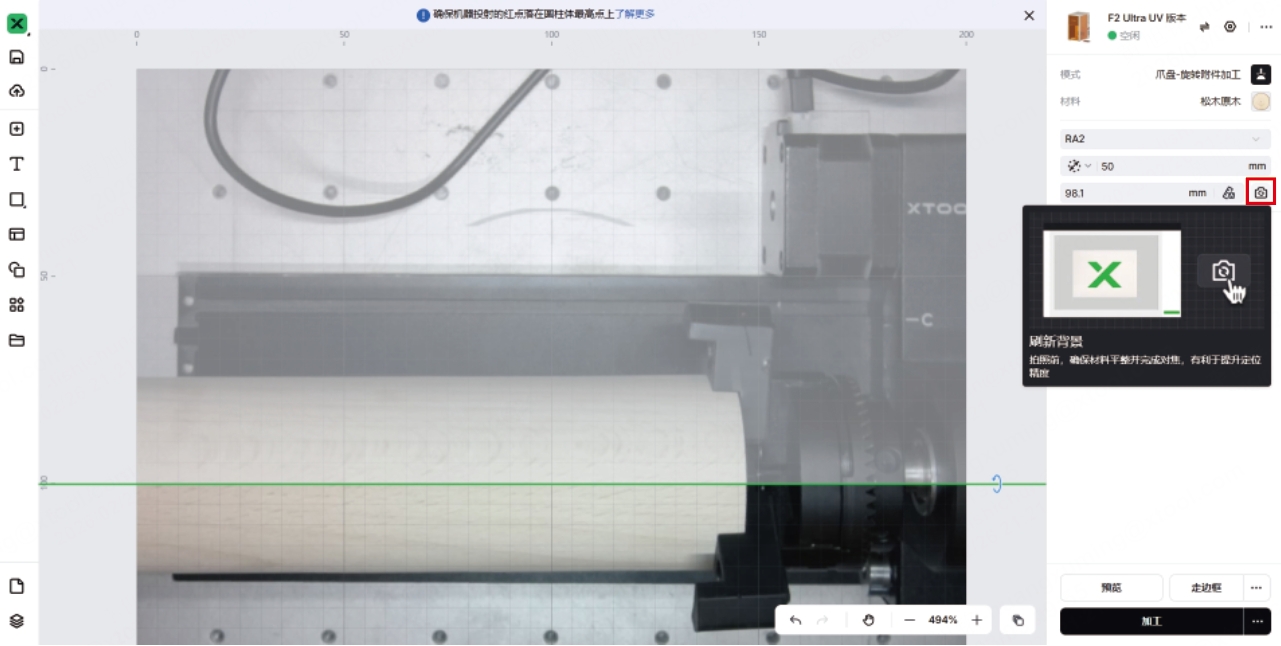

（1）在 xTool Studio 的右上角，点击“刷新背景”图标。

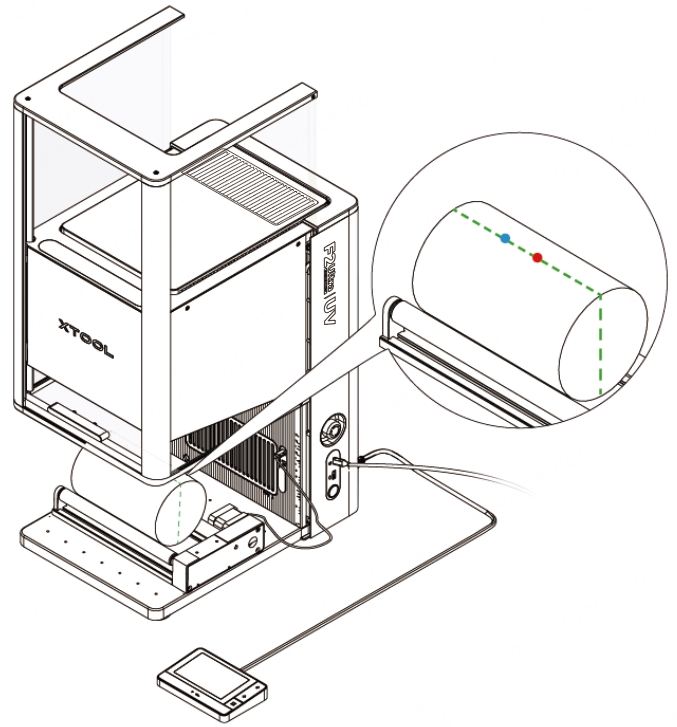

（2）检查红色和蓝色光斑是否都位于工件的顶部。如果没有，请按照“连接旋转附件与 F2 Ultra UV”章节中的步骤重新调整旋转附件的位置。

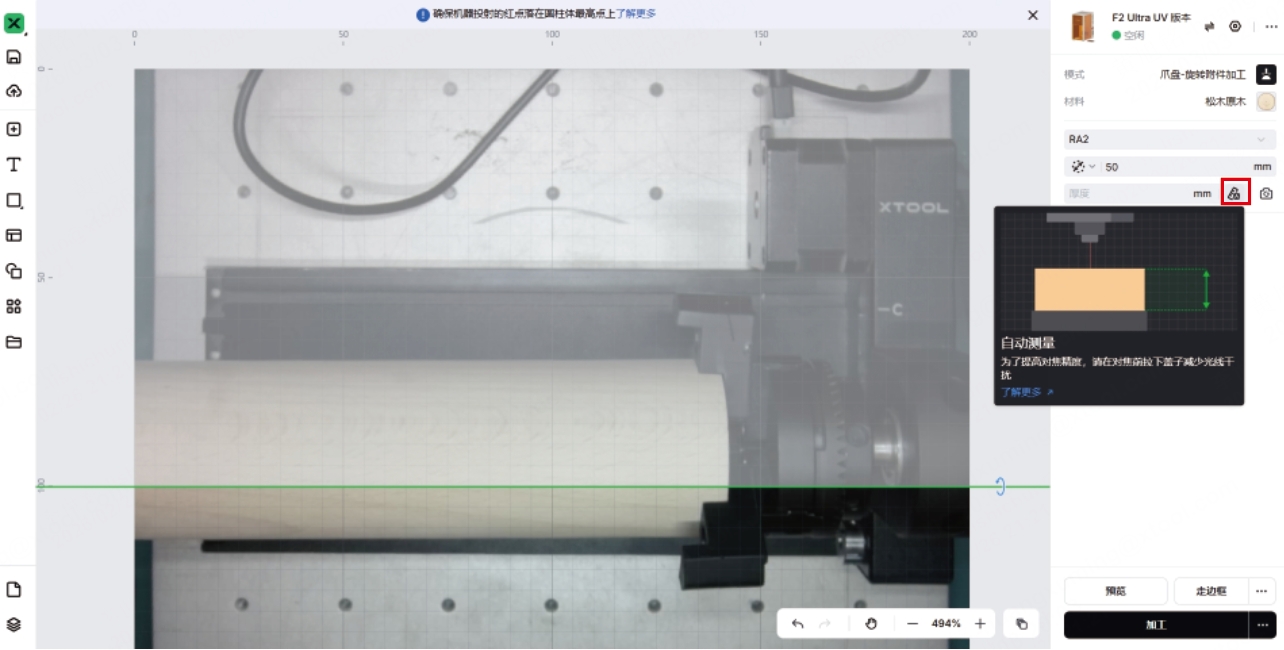

（3）点击“自动测量”图标，设备将执行自动对焦。

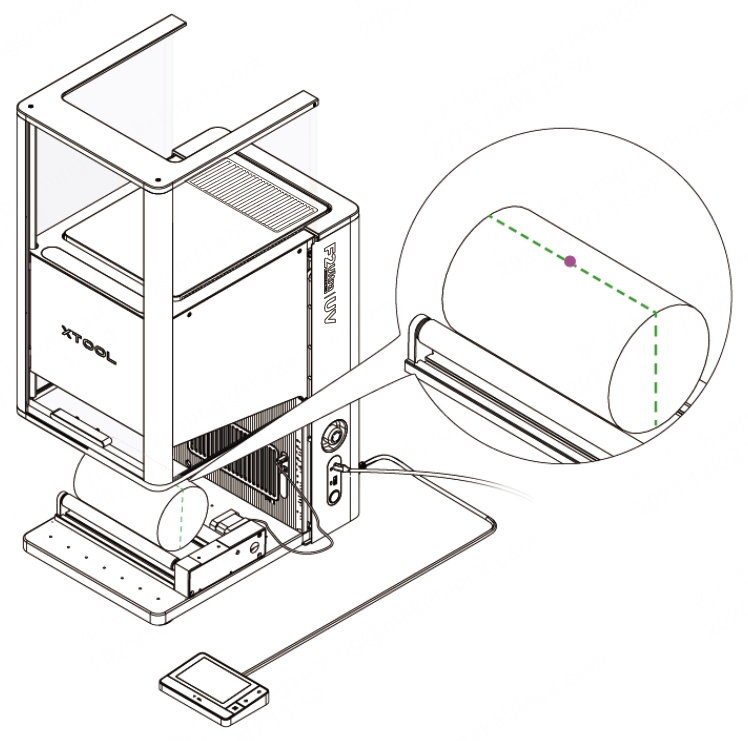

在工件的顶部，红色和蓝色光斑的位置重合。

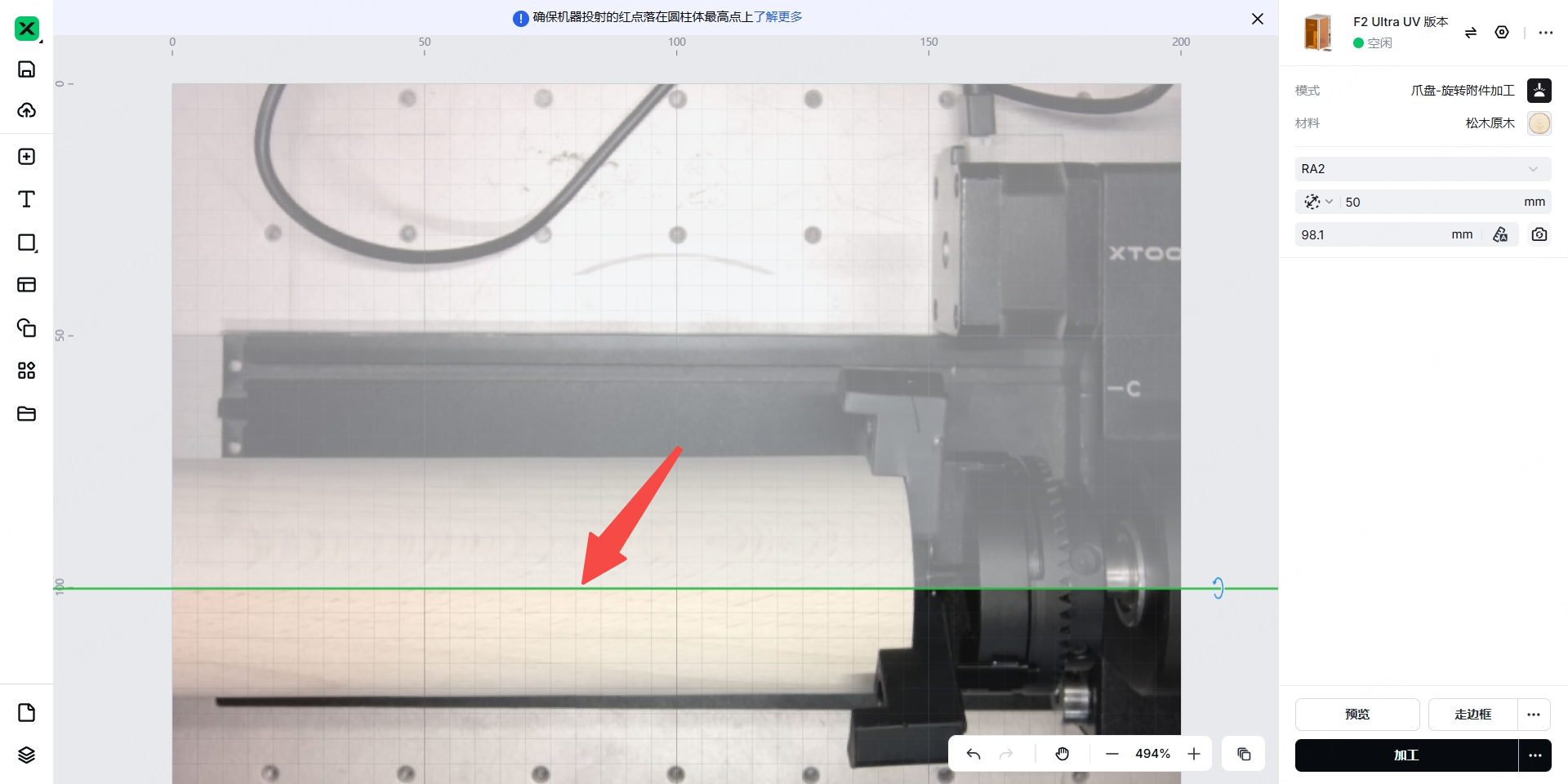

（4）拖动绿色横线，使其穿过工件的中心位置以及蓝色和红色光斑。
提示：绿色横线表示激光加工的起始位置。
¶ 5. 设计加工图案
（1）在画布中绿色横线下方设计加工图案。
使用画布左侧的工具可导入图像、插入图形、输入文字或绘制图案等。
注意：绿色横线上方的灰色区域为非加工区域，请勿将设计图案放在灰色区域内。

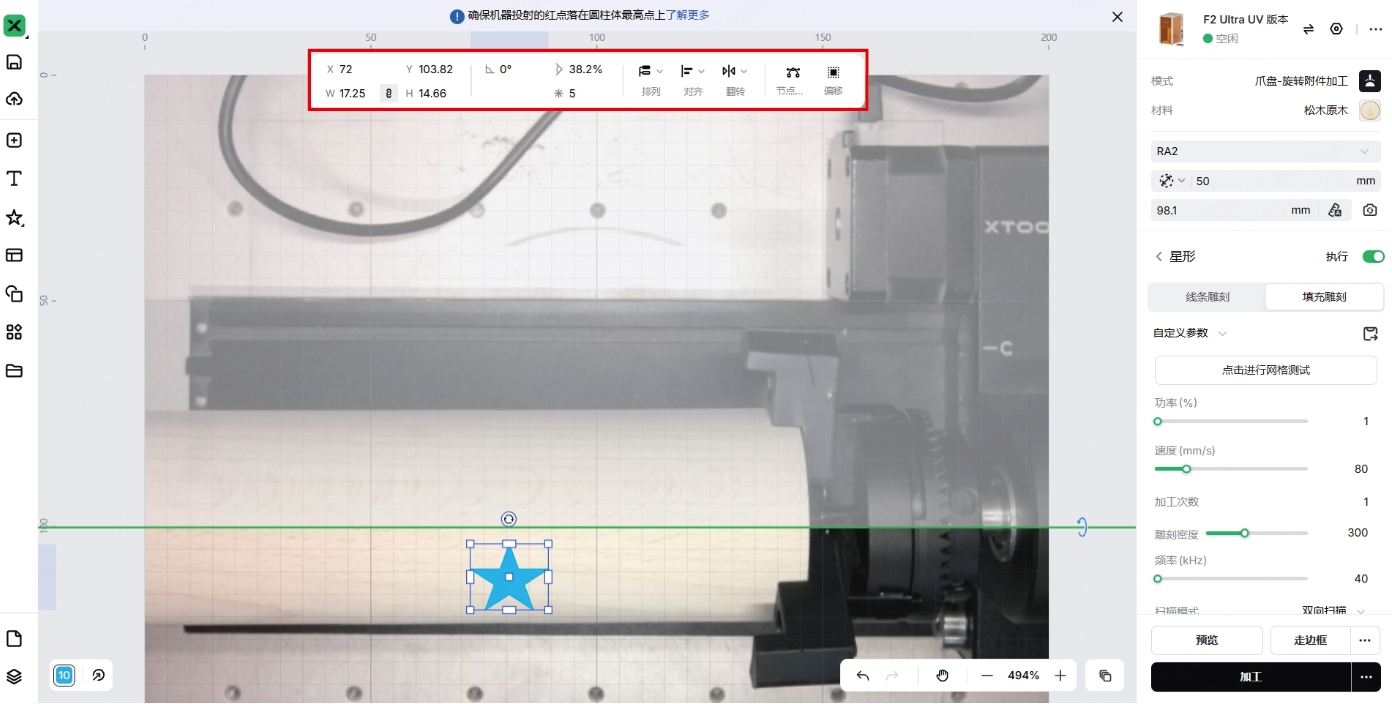

（2）选中对象，使用画布上方的编辑功能，进一步调整对象。
¶ 6. 设置加工参数与加工路径

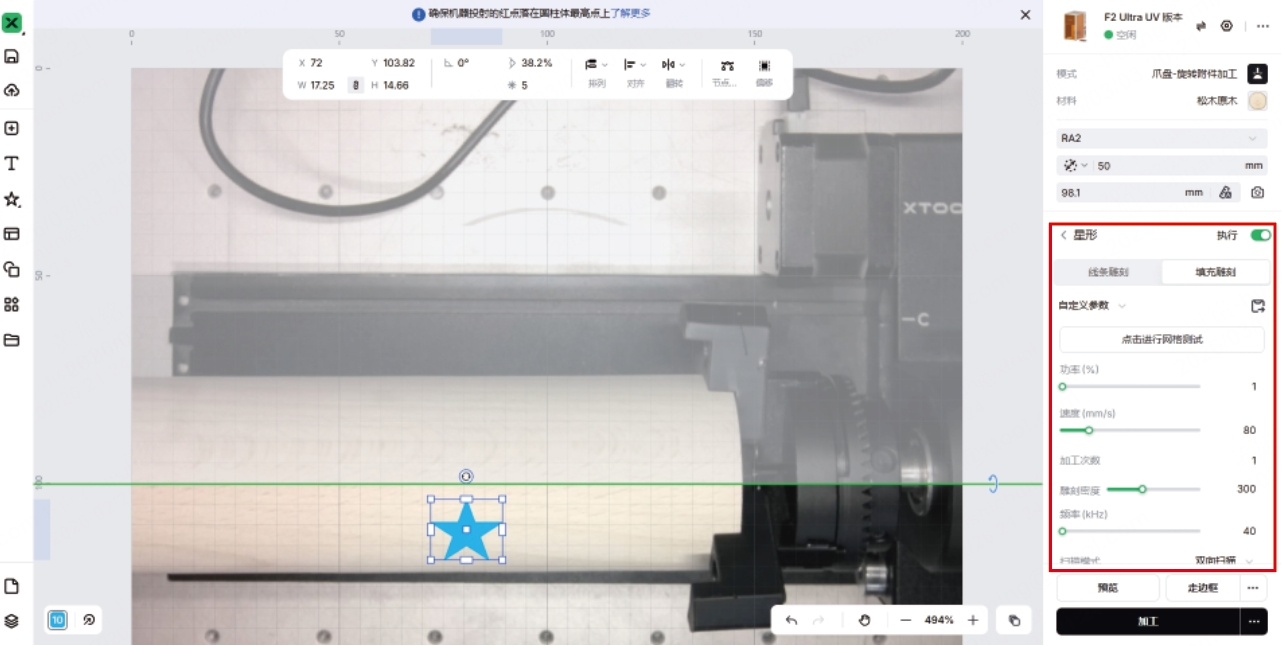

（1）选中画布中的对象，在画布右侧为选中的对象设置加工参数。
注意：
设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
位图对象与矢量对象可设置的参数不同。您可以一次选中多个相同类型的对象，为它们设置相同的加工参数。

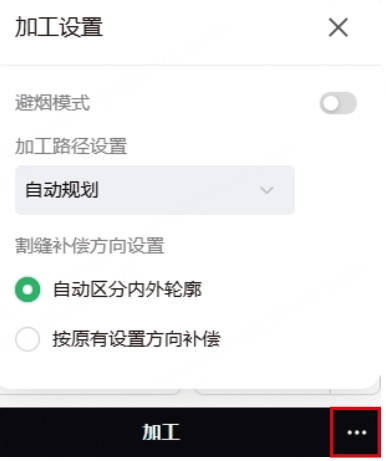

（2）在软件右下角，点击“加工”右侧的“…”图标，设置激光加工路径。
- 避烟模式
若开启避烟模式，设备会选择受烟雾影响较小的路径进行加工。对于加工容易产生浓烟的材料，建议开启此模式。
提示：激光加工时，若材料产生的烟雾过大，如木材和瓦楞纸，会对激光光束造成遮挡，进而影响加工效果。
- 加工路径设置
- 自动规划：xTool Studio 以效率优先为原则，为您自动规划加工路径。
- 自定义：您可根据自己的特定需求自行设置部分加工路径规则。
- 割缝补偿方向设置
- 自动区分内外轮廓：孔洞的补偿自动向内，外轮廓的补偿自动向外。
- 按原有设置方向补偿：补偿方向和参数面板上的方向保持一致。
¶ 7. 预览加工区域

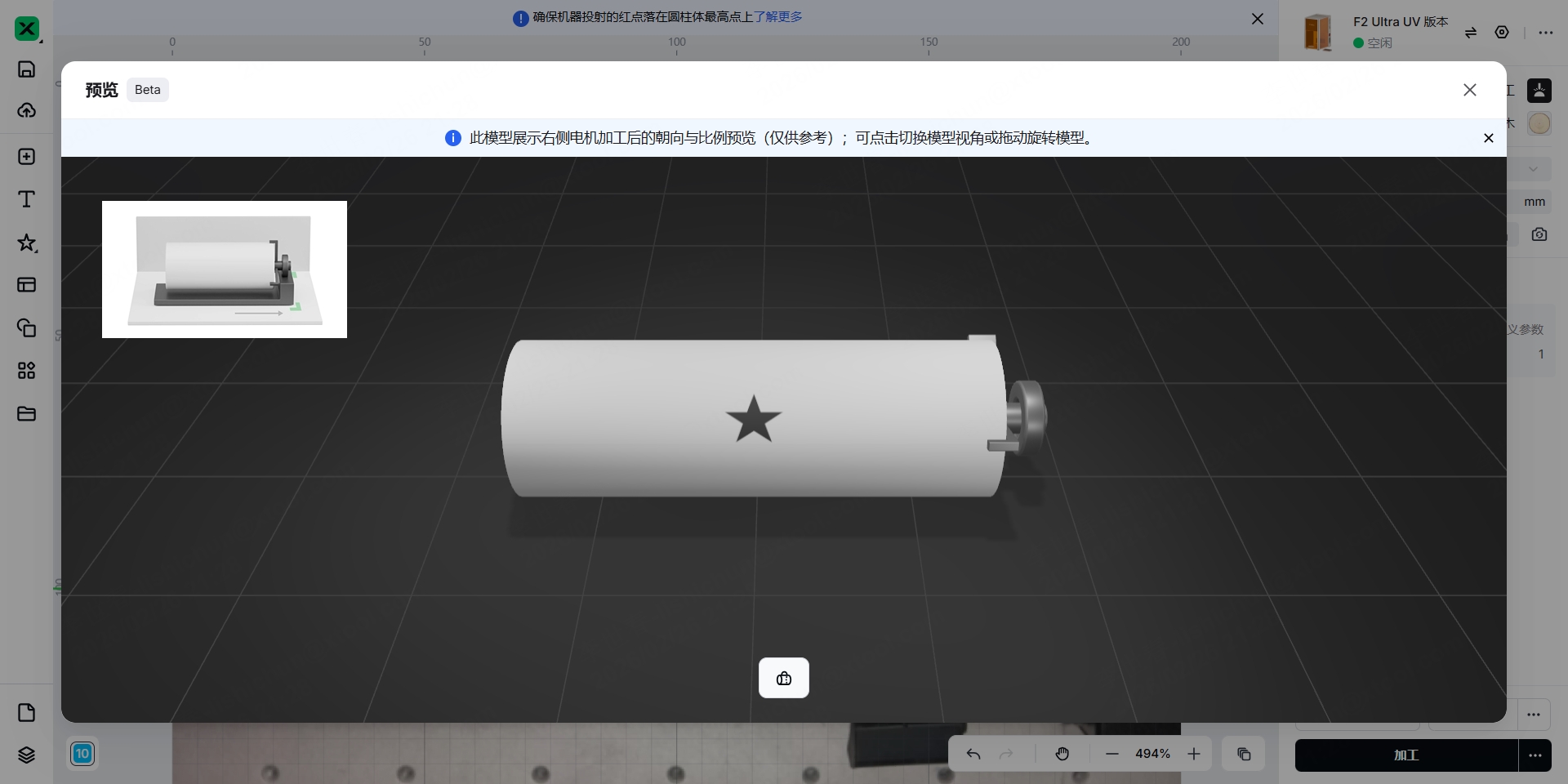

- 在软件右下角，点击“预览”。
即可在出现的弹窗中查看加工区域的预览效果。
- 您也可以通过走边框，在工件上预览加工区域。
走边框，即激光光斑将沿着加工对象的边缘移动，使您能够在工件表面预览加工区域。具体操作步骤如下：

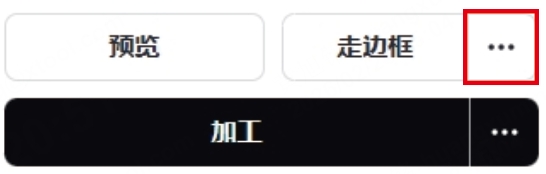

（1）在软件右下角，点击“走边框”右侧的“…”图标，设置走边框时的出光功率。
出光功率：走边框时，激光器的出光功率。请勿设置过大的功率，以免灼烧材料。

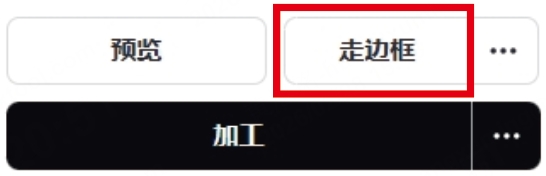

（2）点击“走边框”，激光光斑将沿着加工图案的边缘移动，使您能够在工件表面预览加工区域。
提示：若加工区域不理想，可在画布中对元素进行调整，F2 Ultra UV 将同步调整走边框区域，实时显示实际加工位置。

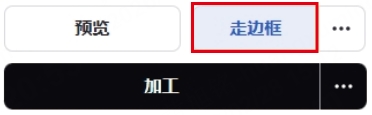

在走边框的过程中，再次点击“走边框“，可结束预览。
¶ 8. 开始加工
（1）在软件右下角，点击“加工”按钮。

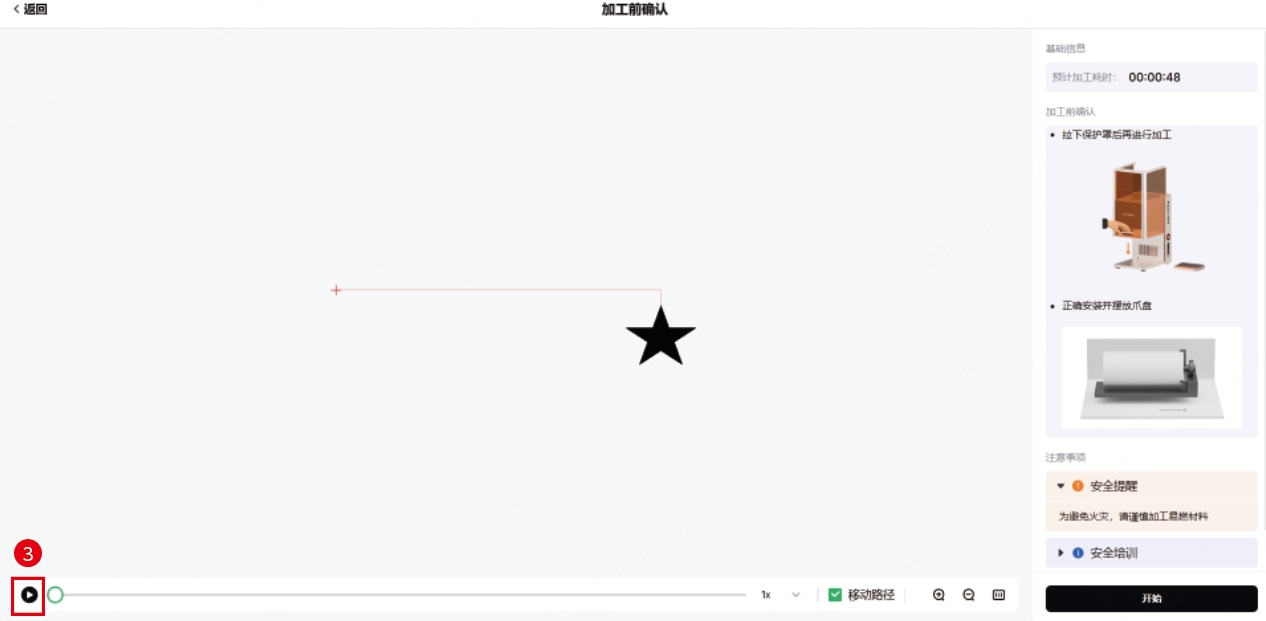

（2）根据右侧面板提示，检查设备和旋转附件。然后点击软件下方的“预览加工路径”，进行加工预览。
点击左下角的开始按钮，可观看加工路径模拟动画。在按钮右侧，您还可以设置“移动路径”的开启与关闭。
（3）佩戴好可屏蔽 355 ± 5 nm 波段激光的护目镜。
注意：
- 搭配旋紧附件使用 F2 Ultra UV 时，如果工件超出加工幅面，设备的防护罩将无法完全关闭。因此，建议戴上护目镜后，再开始加工。
- F2 Ultra UV 或旋紧附件不附赠护目镜，请另行购买。

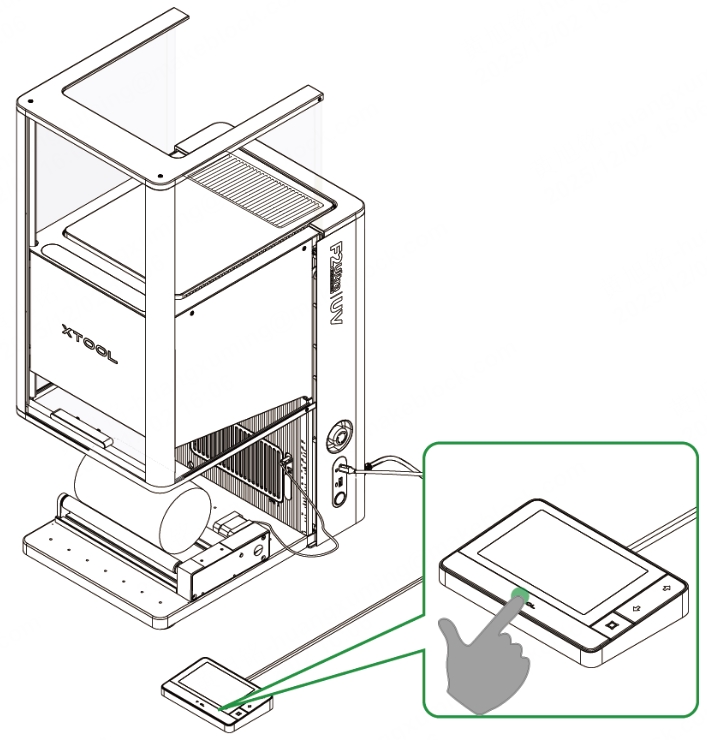

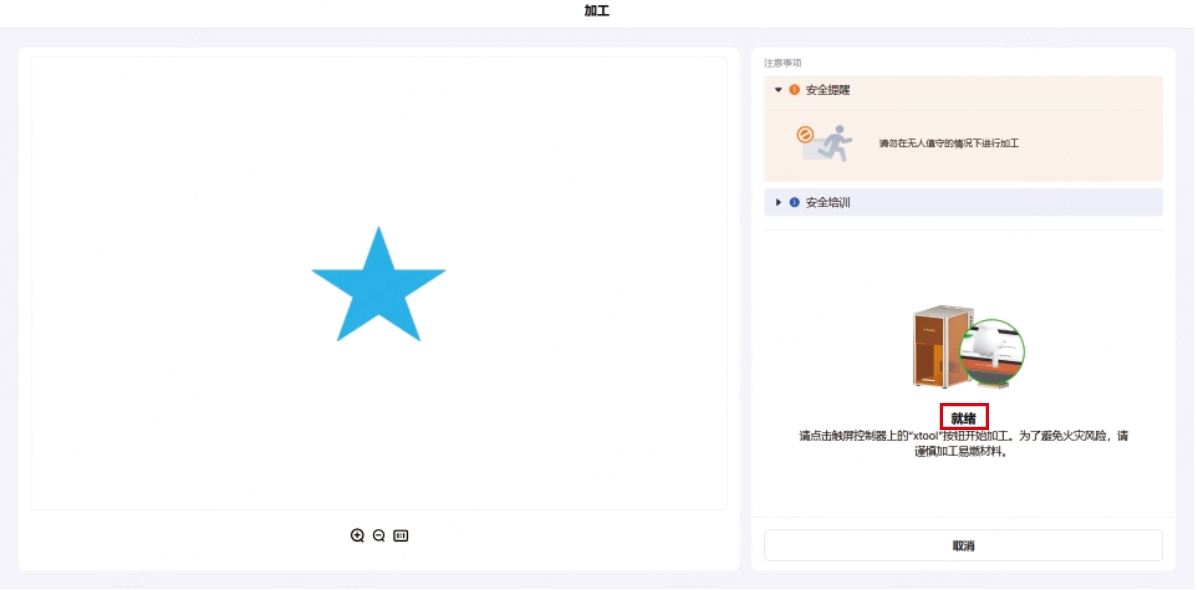

（4）点击“开始”按钮。xTool Studio 显示“就绪”后，拉下 F2 Ultra UV 的防护罩，按一下触屏控制器上的加工按钮，开始加工。
