¶ xTool F2 Ultra 摄像头成像扭曲的原因及说明
¶ 问题描述
在使用 xTool F2 Ultra 的内置摄像头时，您可能会注意到拍摄的图像（尤其是物体如杯子、圆柱形材料）看起来“歪斜”或扭曲。例如，杯子的顶部可能呈现为不规则的椭圆形，而不是完美的圆形；物体的边缘可能被拉伸，而中心部分则显得压缩。这不是设备故障，而是鱼眼镜头的正常成像特性。下面我们详细解释原因，并提供处理建议。
¶ 鱼眼镜头的成像规律
xTool F2 Ultra 配备鱼眼摄像头，以实现超广角视野（通常超过 180°）。鱼眼镜头的设计目的是捕捉更广阔的区域，但这会导致图像扭曲。具体规律如下：
- 中心压缩：越靠近画面中心，物体被“压缩”得越厉害。这是因为鱼眼镜头将三维空间映射到二维图像时，中心区域的视角被挤压，导致物体看起来更小或扁平。
- 边缘拉伸：越靠近画面边缘，物体被“拉伸”得越厉害。边缘区域的视角被放大，导致物体变形、弯曲或延长。
这种效果类似于“鱼眼”的视觉，故而得名。它在摄影中常用于创造艺术效果，但在激光雕刻机如 F2 Ultra 中，主要用于扩展工作区域的监控和定位。
¶ 示例演示

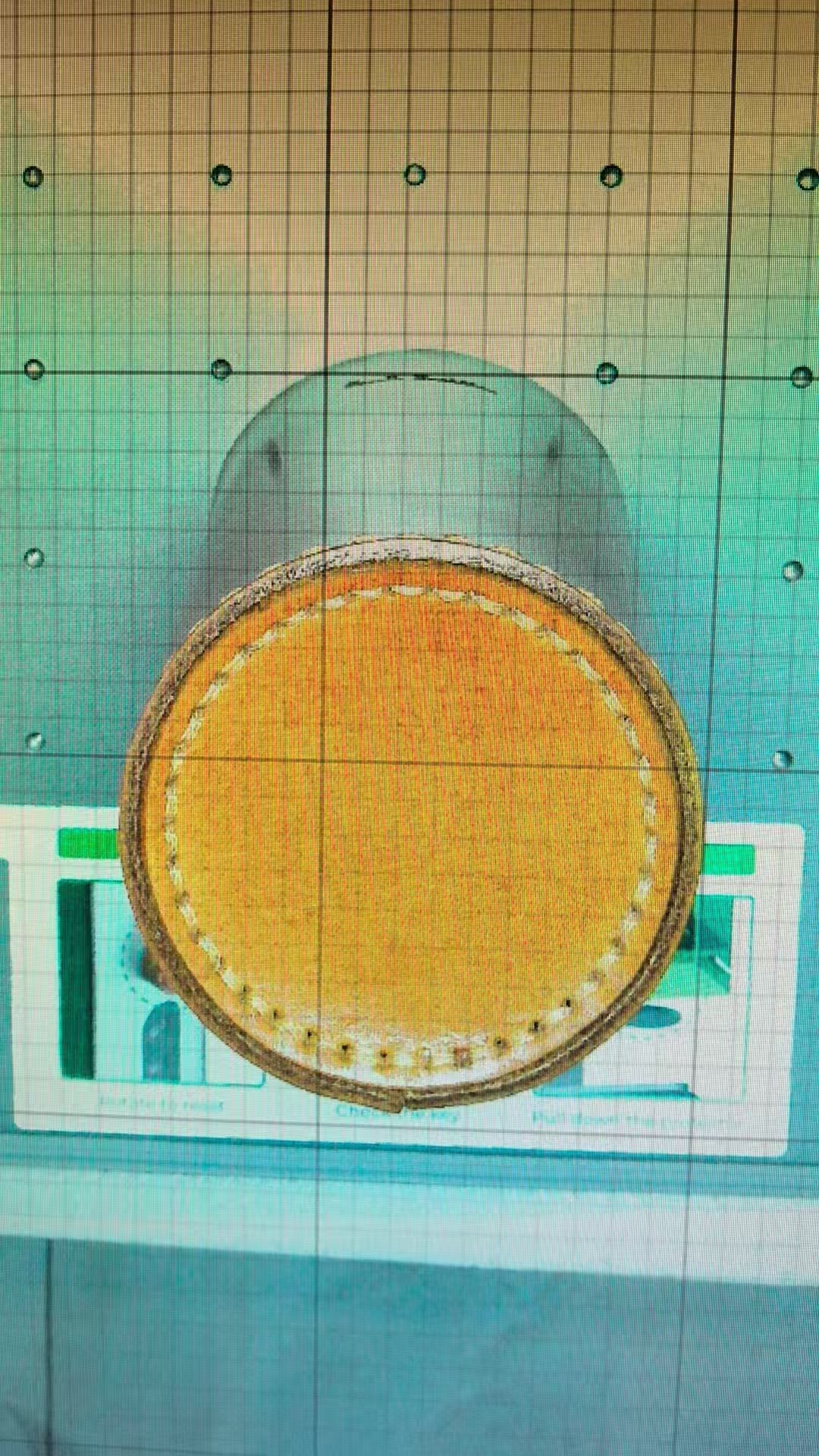

以下是 F2 Ultra 摄像头拍摄的杯子顶部图像。注意杯子边缘的拉伸和中心的压缩，导致整体看起来“歪斜”：
（图像描述：杯子顶部在网格背景上呈现为橙色圆盘，边缘拉伸，中心压缩，显示鱼眼扭曲效果。）
¶ F2 Ultra 摄像头的独特设计
F2 Ultra 的摄像头安装在设备顶部，采用鱼眼镜头以覆盖更大的视野：
- 视野范围：不仅包括正下方的加工区域，还囊括了很大一部分靠近顶部的侧面空间。这使得摄像头能捕捉到物体（如杯子）的侧面，而非仅限于顶部视图。
- 实际影响：当您将杯子或其他圆柱形物体放置在 F2 Ultra 下方时，鱼眼效果会让杯子的侧面也被纳入画面，导致：
- 杯壁在图像中弯曲或倾斜。
- 整体形状从圆形变为椭圆或不规则形状。
- 这有助于精确定位和雕刻，但可能在预览时显得“歪”。
例如，如果杯子放置在中心，顶部会显得压缩（更小），而靠近边缘的侧面则被拉伸（更宽），从而拍到杯子的部分侧壁。
¶ 如何处理成像扭曲
鱼眼扭曲是硬件特性，无法完全消除，但您可以通过以下方式优化使用体验：
- 物体放置：将物体置于画面中心以减少边缘拉伸；避免放置在极端边缘。
- 预览调整：在加工前，使用软件的走边框预览功能手动调整加工区域，以补偿视觉扭曲。
如果扭曲影响加工精度，或您怀疑硬件问题（如镜头污损），请检查镜头清洁度（参考清洁指南）或联系 xTool 支持团队，提供设备序列号和问题截图。
¶ 为什么选择鱼眼设计？
鱼眼摄像头让 F2 Ultra 能监控更大的工作区（包括侧面），提升了多角度雕刻的便利性，尤其适合处理杯子、瓶子等曲面材料。这是一种权衡：牺牲部分平面准确性，换取更全面的视野，帮助用户高效完成复杂项目。
