xTool F2 Ultra 可搭配旋转附件三代（RA3）使用，用于加工圆柱形、球形及不规则物体。
本页面将详细介绍如何使用 xTool F2 Ultra 与 RA3 进行配合操作。
提示：xTool F2 Ultra 的单机包装中不包含旋转附件。如需使用旋转附件，请另行购买。
¶ 调试旋转附件
旋转附件三代有两种加工模式可用：滚轴模式和爪盘模式。请根据你要加工的材料特点，对旋转附件进行组装与调试。
提示：有关如何组装 RA3 的详细信息，请参阅旋转附件三代。
- 若选择滚轴模式，您可根据工件直径（d），将 RA3 组装成 S 挡、 M 挡或 L 挡。
|
S 挡 （滚轴组件安装在轴 A 和轴 B 上） |
M 挡 （滚轴组件安装在轴 B 和轴 C 上） |
L 挡 （滚轴组件安装在轴 A 和轴 C 上） |
 |
 |
 |
|
5 mm ≤ d ≤ 45 mm |
40 mm ≤ d ≤ 70 mm |
60 mm ≤ d ≤ 100 mm |
- 若选择爪盘模式，您可根据需要在 RA3 上安装爪盘组件。
|
仅安装圆柱爪尖 |
安装圆柱爪尖 + T 型爪尖 |
 |
 |
¶ 连接旋转附件和 xTool F2 Ultra
1. 确保 F2 Ultra 中安装的场镜为表面雕刻场镜。
提示：检查 F2 Ultra 中安装的场镜是否为表面雕刻场镜。如果安装的是内部雕刻场镜，请将其拆下并更换为表面雕刻场镜。否则，当与 RA3 配合使用时，F2 Ultra 将无法加工材料。
2. 使用连接线连接旋转附件和 xTool F2 Ultra。
提示：若旋转附件包装中的连接线不适配 xTool F2 Ultra，请另外单独购买可适配的连接线。
3. 拉起防护罩，将旋转附件放置在 xTool F2 Ultra 的底板上。

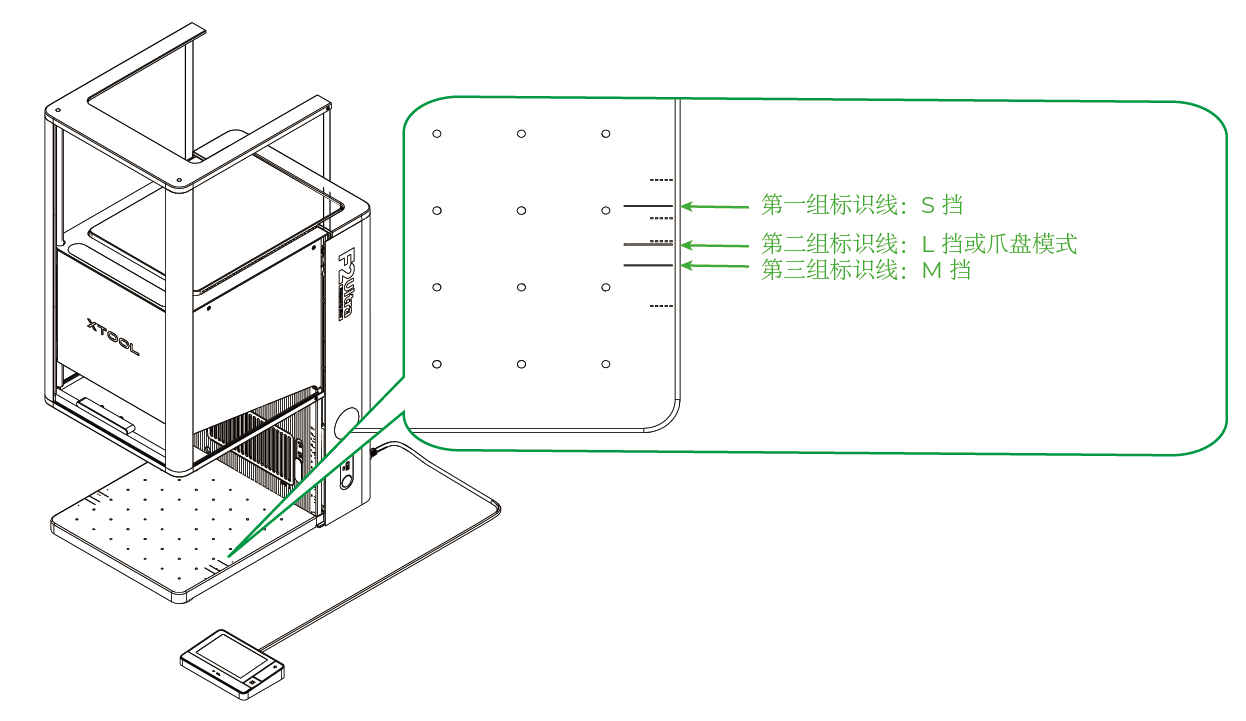

4. 根据 RA3 的加工模式和挡位设置，将其前底边与 F2 Ultra 底板上的对应标识线对齐。
- 如果您在爪盘模式下使用 RA3，请将其前底边与第二组标识线对齐。
- 如果您在滚轴模式下使用 RA3，请参考下表。
|
S 挡： 将 RA3 的前底边与第一组标识线对齐 |
 |
|
L 挡： 将 RA3 的前底边与第二组标识线对齐 |
 |
|
M 挡： 将 RA3 的前底边与第三组标识线对齐 |
 |
¶ 开始圆柱加工
¶ 1. 连接 F2 Ultra 与 xTool Studio
（1）使用 USB 数据线将 F2 Ultra 连接到您的电脑。
（2）在电脑上打开 xTool Studio 软件。在 xTool Studio 的右上角，点击“+ 新建项目”。
（3）在 xTool Studio 项目编辑页右侧，点击“+ 选择设备”。
提示： 若你曾在 xTool Studio 中连接过 xTool 设备，请点击“切换设备/连接新设备”图标。
（4）在弹窗中，点击“连接设备”>“USB”，然后点击设备名称进行连接。
提示： 更多软件连接方式，请查看“将 xTool Studio 与您的设备连接”。
¶ 2. 放置材料
若你使用的是旋转附件的滚轴模式，则将材料直接放置于滚轴上；若你使用的是旋转附件的爪盘模式，则将材料固定在卡爪上。
警告：对于包括玻璃、亚克力以及不锈钢在内的有高反射表面的工件，在将 RA3 和工件放置在 F2 Ultra 的底板上后，必须在工件的最高点（激光束所在的位置）贴上美纹胶带。否则，对焦或测距将无法进行。
¶ 3. 选择加工模式和材料名称

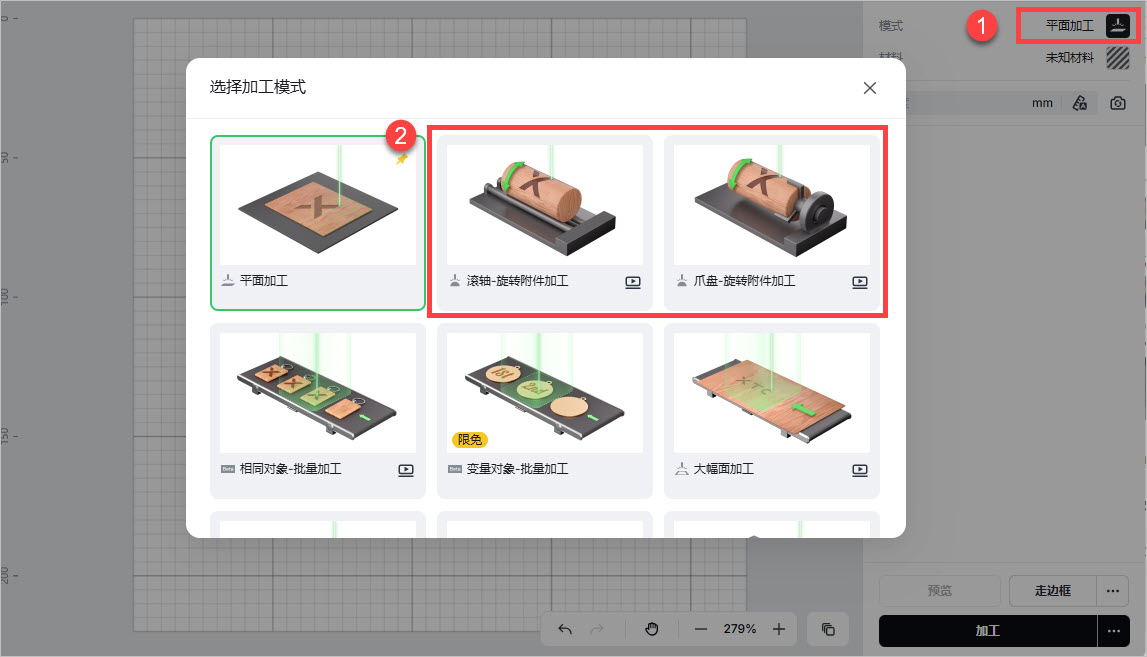

（1）在 xTool Studio 的右上角，点击当前加工模式的名称，然后选择您为 RA3 使用的加工模式。
- 滚轴-旋转附件加工
若在旋转附件上使用的是可调滚轴，则选择“滚轴-旋转附件加工”。 - 爪盘-旋转附件加工
若在旋转附件上使用的是爪盘组件以及其他相关组件，则选择“爪盘-旋转附件加工”。
注意：若选择“爪盘-旋转附件加工”，你还需要在 XCS 右侧输入加工材料的周长或直径。
（2）将“RA2”切换为“RA3 手动建模”。
（3）在 xTool Studio 的右上角，点击“未知材料”，选择您的材料名称，然后点击“应用”。
提示：如果您在列表中找不到您的材料，可以将其保留为“未知材料”，并在后续步骤中手动设置参数。
如果您从材料列表中选择了某种材料，软件将自动为激光加工设置参数。默认设置适用于 xTool 材料，您可以根据需要调整设置。
¶ 4. 激光对焦和拍摄背景
（1）确保指示光斑位于圆柱材料的最顶部。否则，请按照“连接旋转附件和 xTool F2 Ultra”章节重新调整旋转附件的位置。
（2）将防护罩尽可能向下拉低。

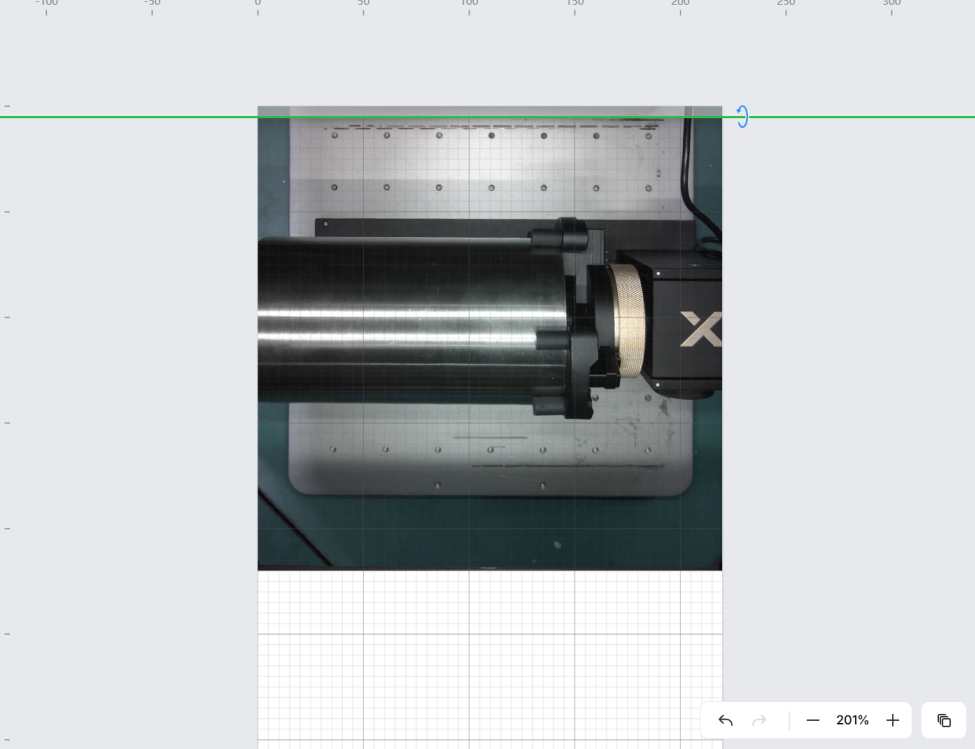

（3）在 XCS 右上角，点击“自动测量”图标，激光器将自动对焦，并完成加工区域拍摄。
- 在材料顶部，红色和蓝色光斑的位置重合。
- 在软件中，加工区域的照片被作为画布背景。

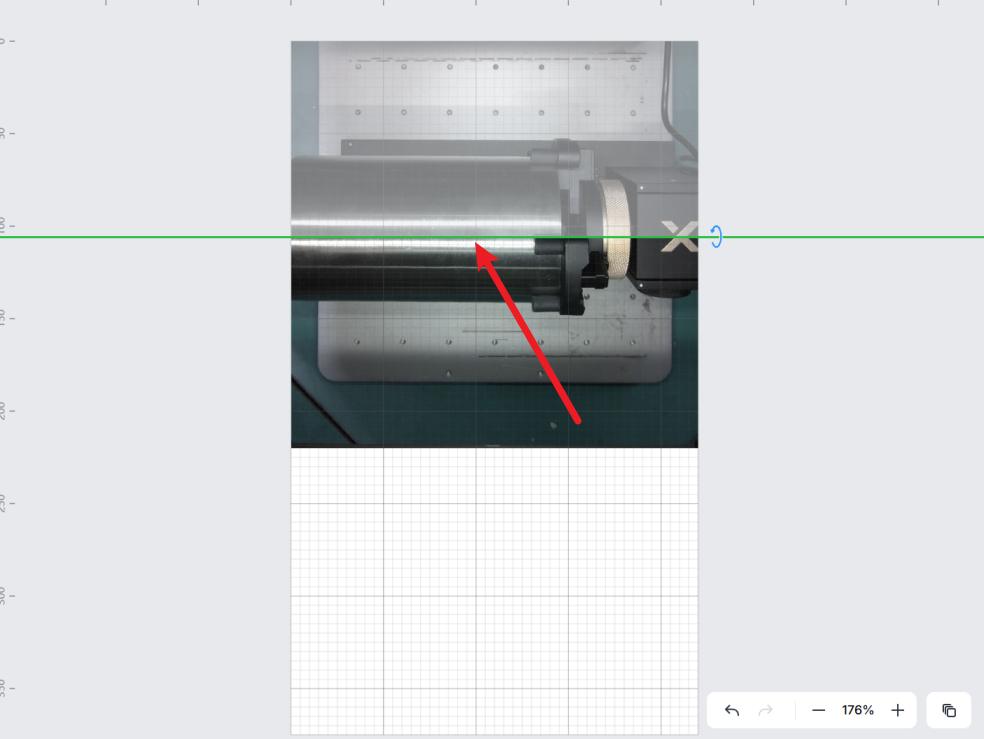

（5）拖动绿色横线，使其穿过材料的中心位置。
提示：绿色横线表示激光加工的起始位置。
¶ 5. 设计加工图案
（1）在画布中绿色横线下方设计加工图案。

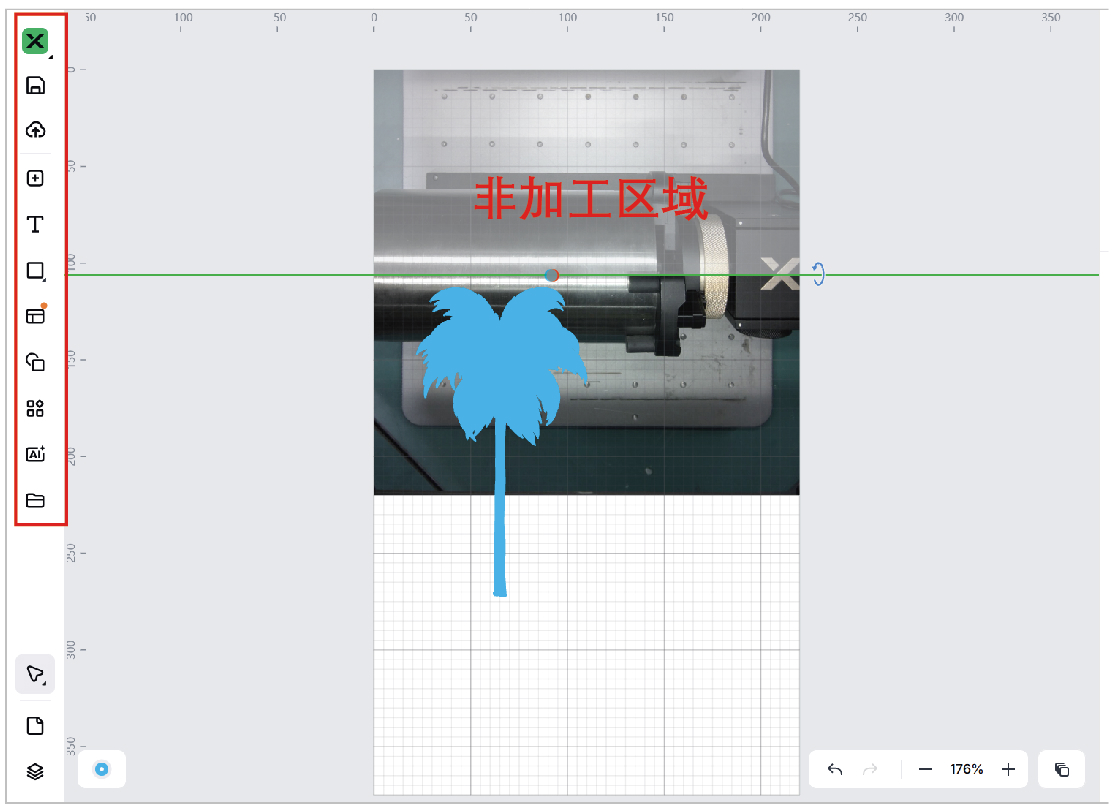

使用画布左侧的工具可导入图像、插入图形、输入文字或绘制图案等。
注意：绿色横线以上的灰色区域为非加工区域，请勿将设计图案放置于灰色区域内。

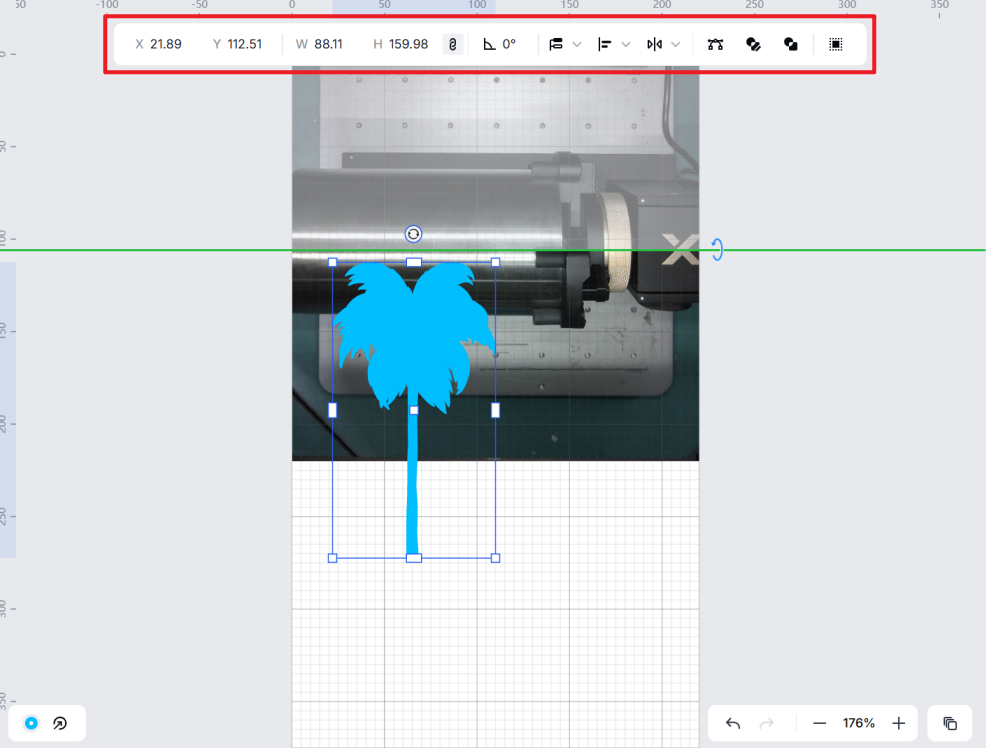

（2）选中对象，使用画布上方的编辑功能，进一步调整对象。
¶ 6. 设置加工参数与加工路径

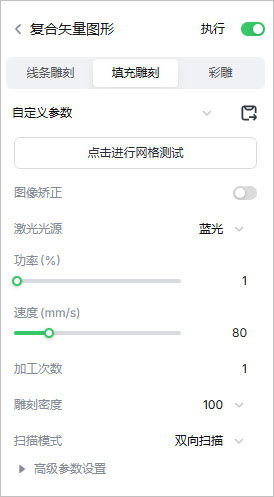

（1）选中画布中的对象，在画布右侧为选中的对象设置加工参数。
注意：
设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
（2）在软件右下角，点击“加工”右侧的“…”图标，设置激光加工路径。
- 避烟模式
若开启避烟模式，设备会选择受烟雾影响较小的路径进行加工。对于加工容易产生浓烟的材料，建议开启此模式。
提示：激光加工时，若材料产生的烟雾过大，会对激光光束造成遮挡，进而影响加工效果。
- 加工路径设置
- 自动规划：XCS 以效率优先为原则，为您自动规划加工路径。
- 按层顺序：XCS 根据图层上下层级，为您自动规划加工路径。
- 割缝补偿方向设置
- 自动区分内外轮廓：孔洞的补偿自动向内，外轮廓的补偿自动向外。
- 按原有设置方向补偿：补偿方向和参数面板上的方向保持一致。
¶ 7. 预览加工区域
¶ 方式一：预览

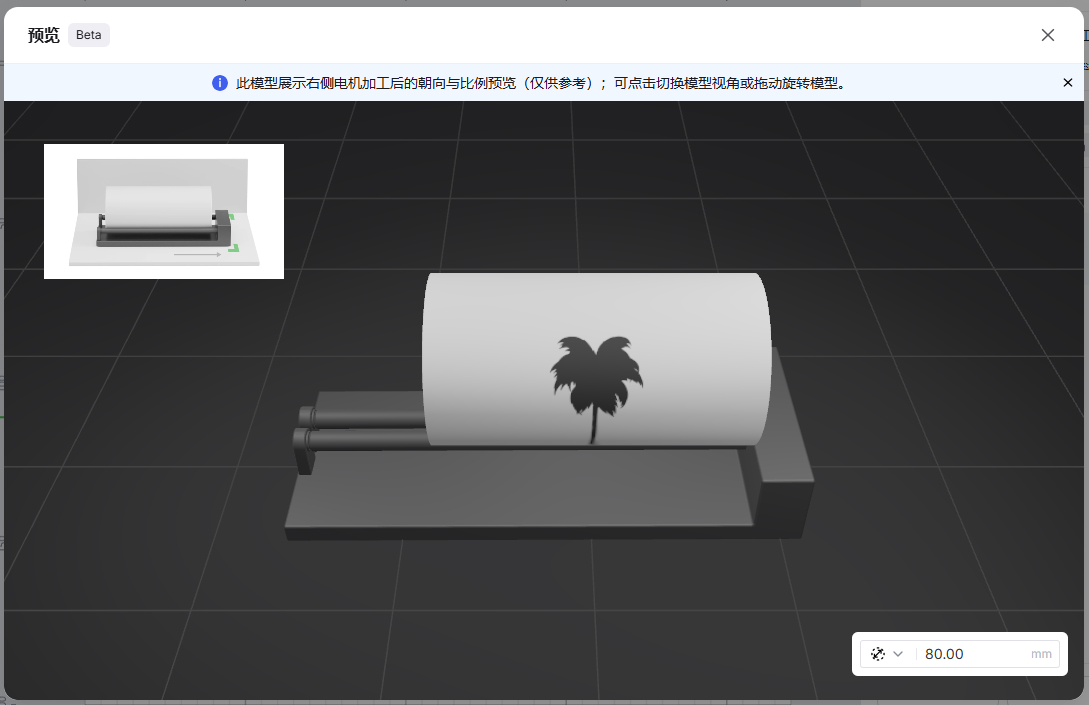

- 在软件右下角，点击“预览”，即可在出现的弹窗中预览加工效果。
¶ 方式二：走边框
走边框，即激光光斑将沿着加工对象的边缘移动，使你能够在材料表面预览加工区域。具体操作步骤如下：
（1）在软件右下角，点击“走边框”右侧的“…”图标，设置走边框时的出光功率。
出光功率：走边框时，激光器的出光功率。请勿设置过大的功率，以免灼烧材料。
（2）点击“走边框”，激光光斑将沿着加工图案的边缘移动，使你能够在工件表面预览加工区域。
提示：若加工区域不理想，可在画布中对元素进行调整，xTool F2 Ultra 将同步调整走边框区域，实时显示实际加工位置。
（3）再次点击“走边框“，可结束预览。
¶ 8. 开始加工
（1）在软件右下角，点击“加工”按钮。
（2）根据软件提示，检查设备和 RA3，并进行加工预览。然后，佩戴好可屏蔽 445 nm 和 1064 nm 波段激光的护目镜。
注意：
- 搭配旋转附件使用 xTool F2 Ultra 时，如果加工材料超出加工幅面，设备的防护罩无法完全关闭。因此，建议戴上护目镜后，再开始加工。
- xTool F2 Ultra 不附赠护目镜，需要另行购买。
（3）在 XCS 中点击“开始”。XCS 显示“就绪”后，按一下触屏控制器上的加工按钮，开始加工。
