¶ 材料要求
- 请使用表面平滑的曲面材料，并确保材料满足以下要求。
- 曲面任意位置的切线与水平面的夹角不超过 45 度。
- 加工区域的起伏不超过 10 cm。

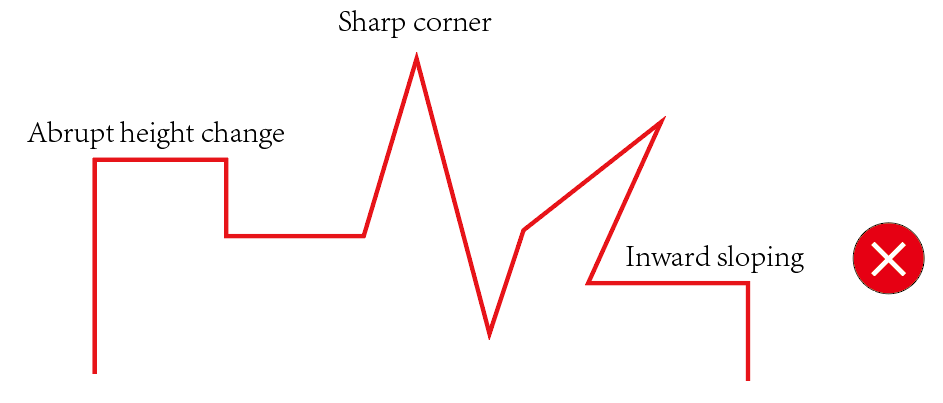

- 不支持高度突变、尖角和内斜角。
不建议使用高反光材料。
xTool F2 采用光学原理进行曲面测量，材料反光过强会导致测距不准。
提示：操作前，请先连接 xTool F2 与 xTool Studio。详细操作，请查看：连接 xTool Studio 和 xTool F2。
¶ 1. 选择加工模式

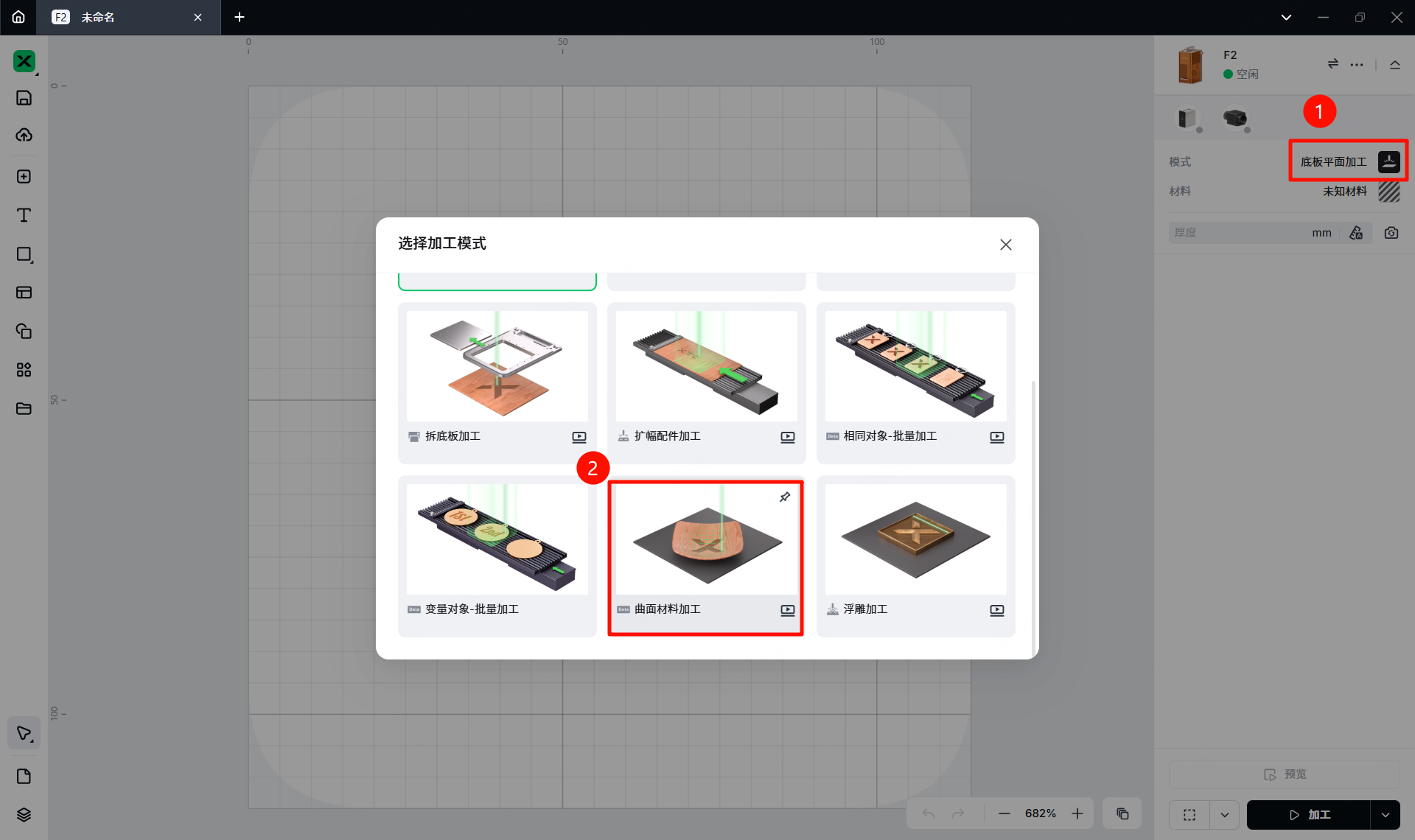

（1）在 xTool Studio 右上角，点击当前的加工模式，然后在弹窗中选择“曲面材料加工”。

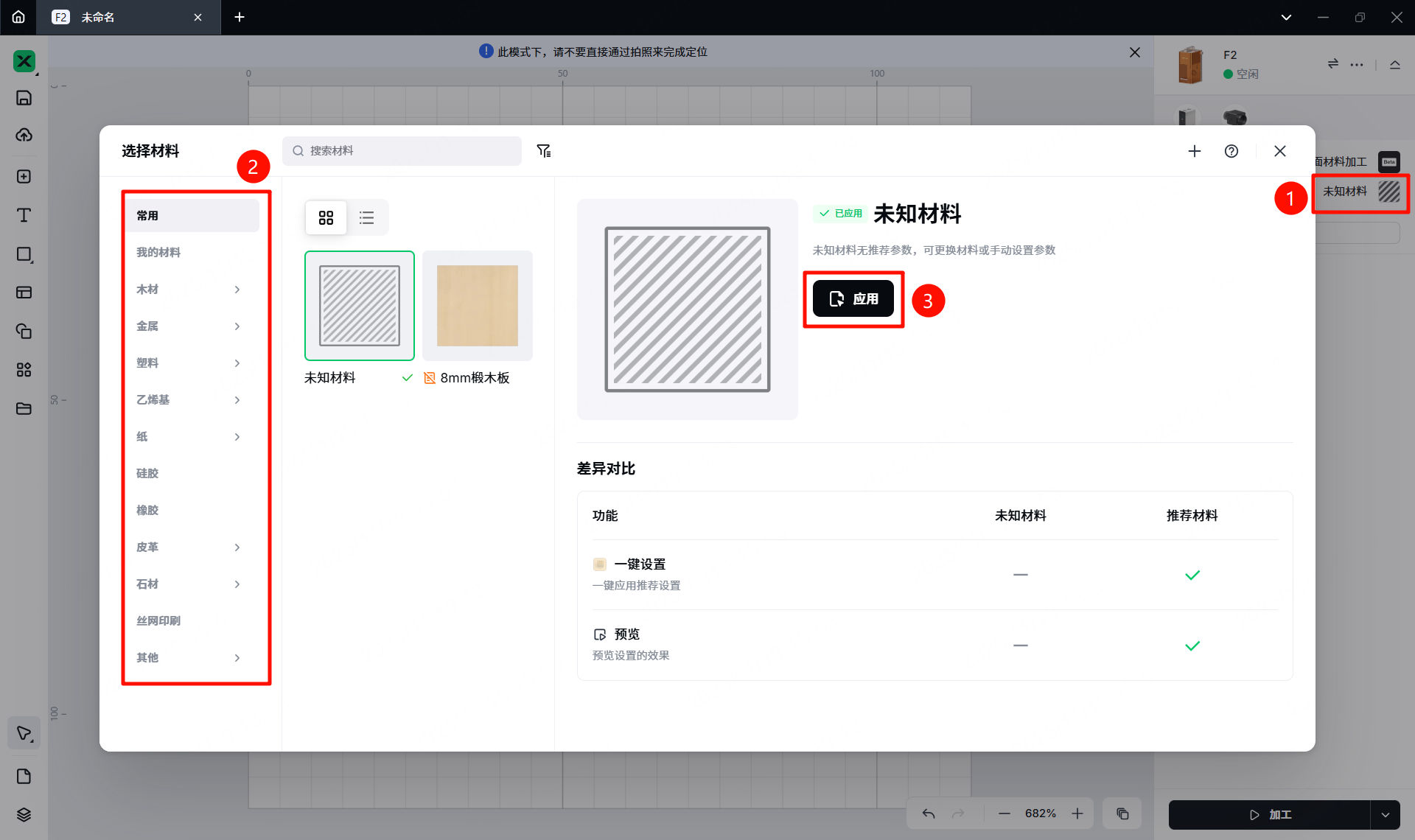

（2）在 xTool Studio 右上角，点击“未知材料”，然后在弹窗中选择目标加工材料，点击“应用”。
¶ 2. 激光对焦，并选择加工区域

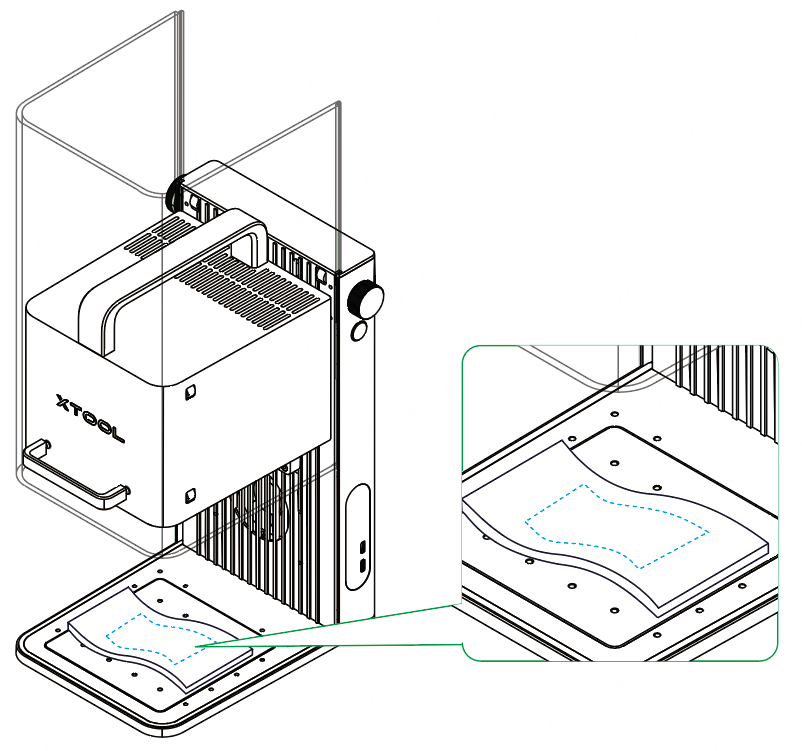

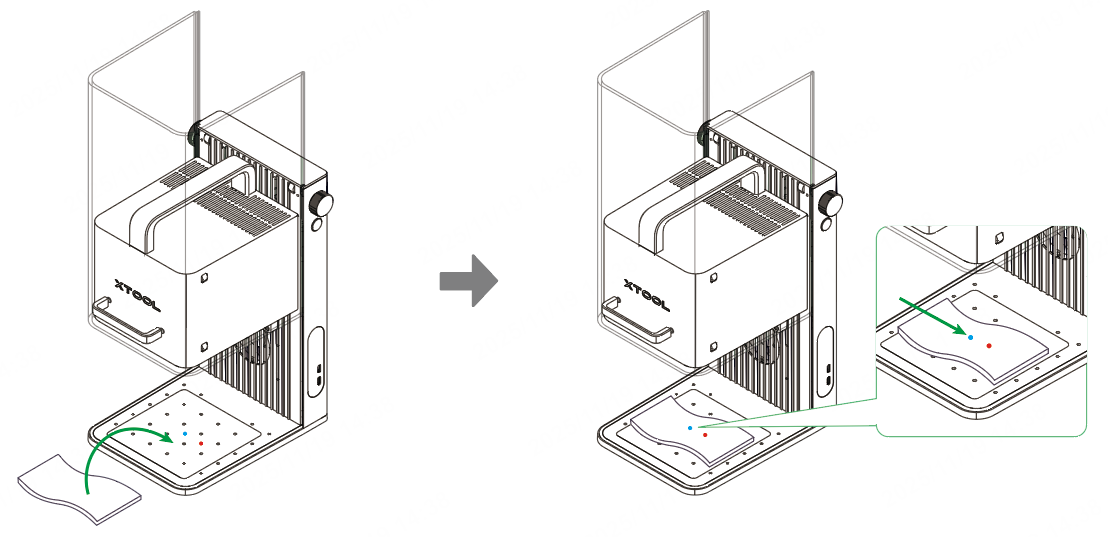

（1）打开防护罩，将材料平稳放置于底板上，使设备投射的蓝色光斑落于目标加工区域中心。

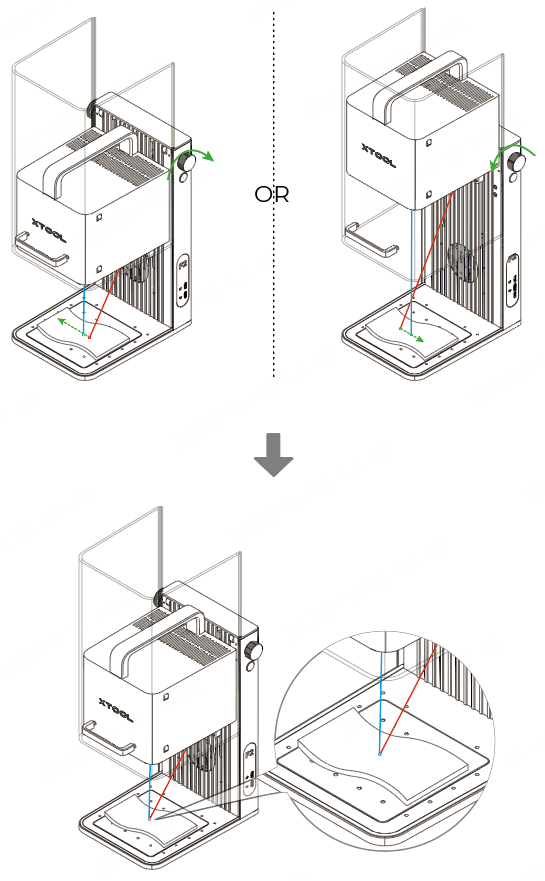

（2）按住 xTool F2 上的调焦按钮，使激光器上升或下降，直至红色和蓝色指示光斑重合，完成对焦。
提示：蓝色光斑固定不动。若激光器上升，则红色光斑向左移动；若激光器下降，则红色光斑向右移动。

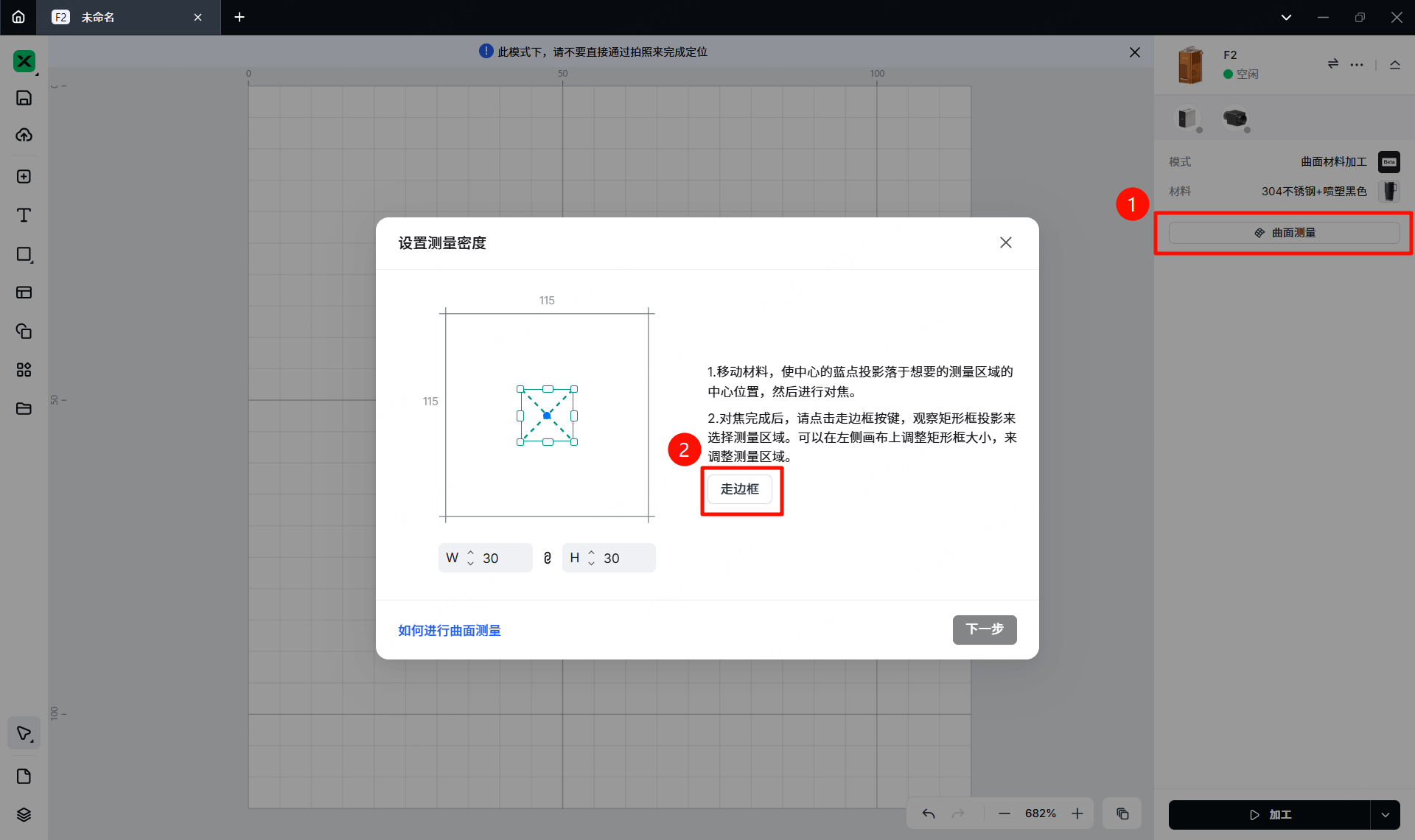

（3）在 xTool Studio 顶部，点击“曲面测量”按钮。然后，在弹出的“设置测量密度”弹窗中点击“走边框”按钮。
（4）在 xTool Studio 弹窗中，点击“走边框”。xTool F2 将在底板上投射一个矩形框，示意目标加工区域。

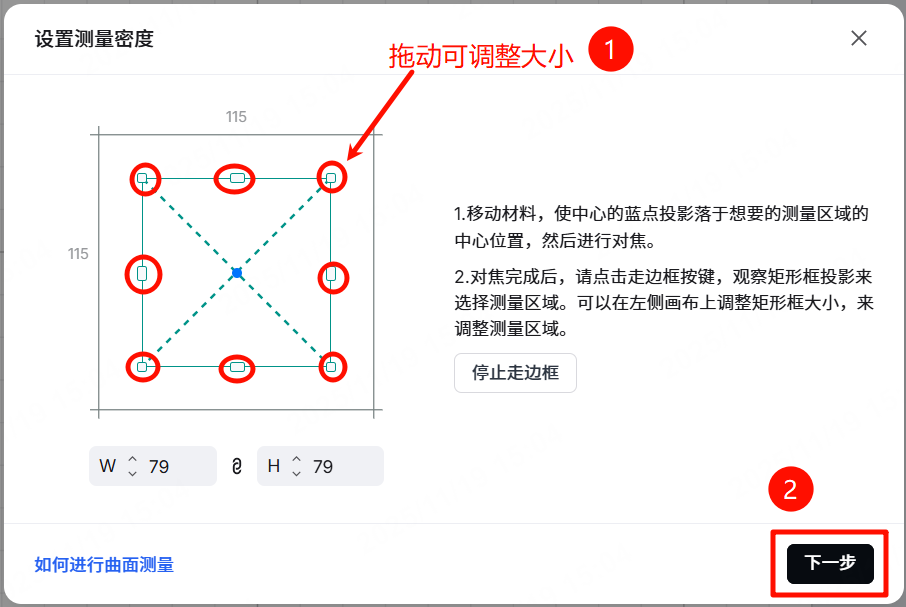

（5）在 xTool Studio 弹窗中，通过拖动手柄，可调整矩形框的大小，从而调整目标加工区域。完成调整后，点击“下一步”。
提示：默认情况下，矩形框的长宽比例是锁定的。如需改变长宽比例，可点击图示图标。
¶ 3. 设置测量密度

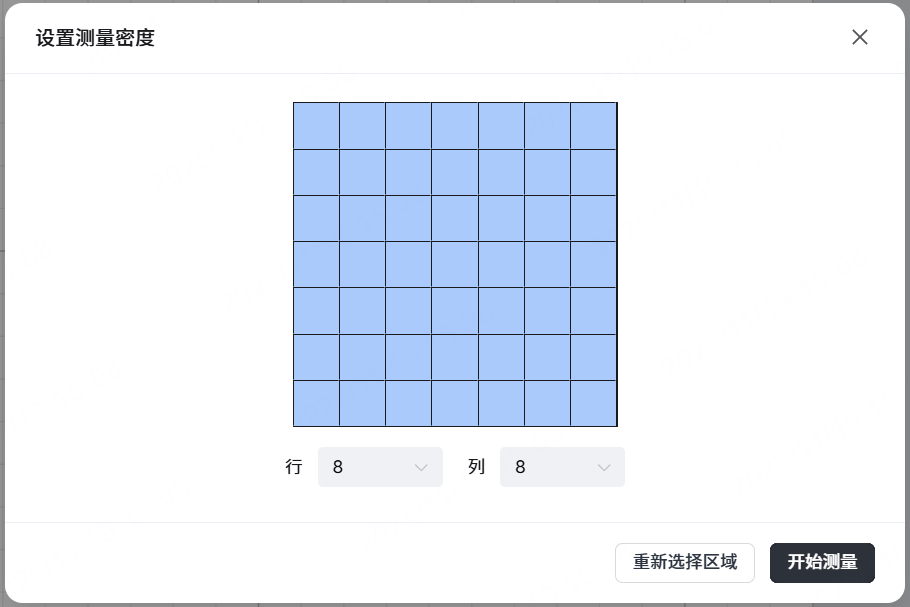

（1）xTool Studio 软件会根据区域的大小给出推荐的测量密度，你可以根据需要调整。
提示：行数与列数越多，则测量密度越大，建模越精细，测量时间也越长。

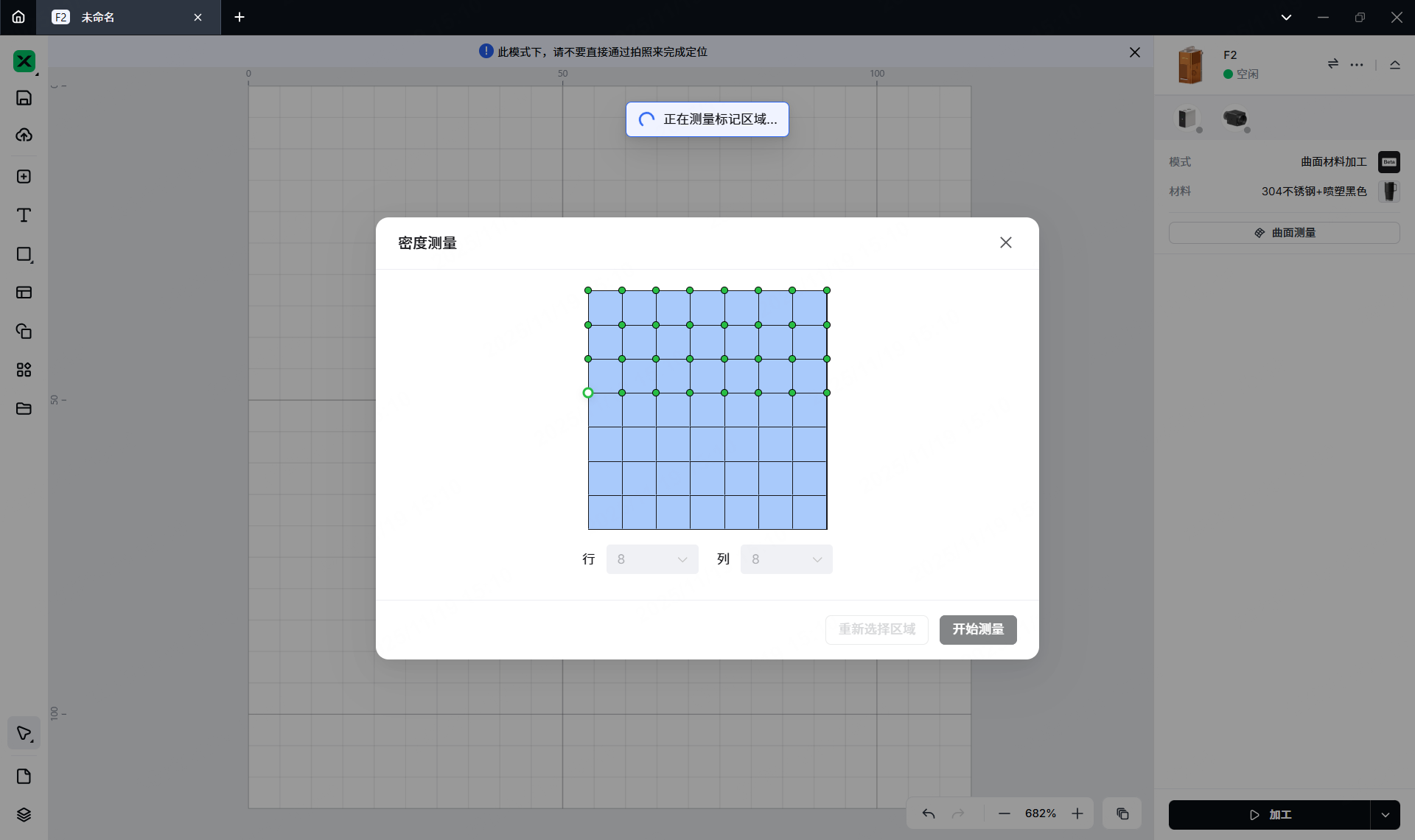

（2）点击“开始测量”，然后激光器开始自动测量曲面上每个点的高度，同时 xTool Studio 上会显示对应的测量进度。

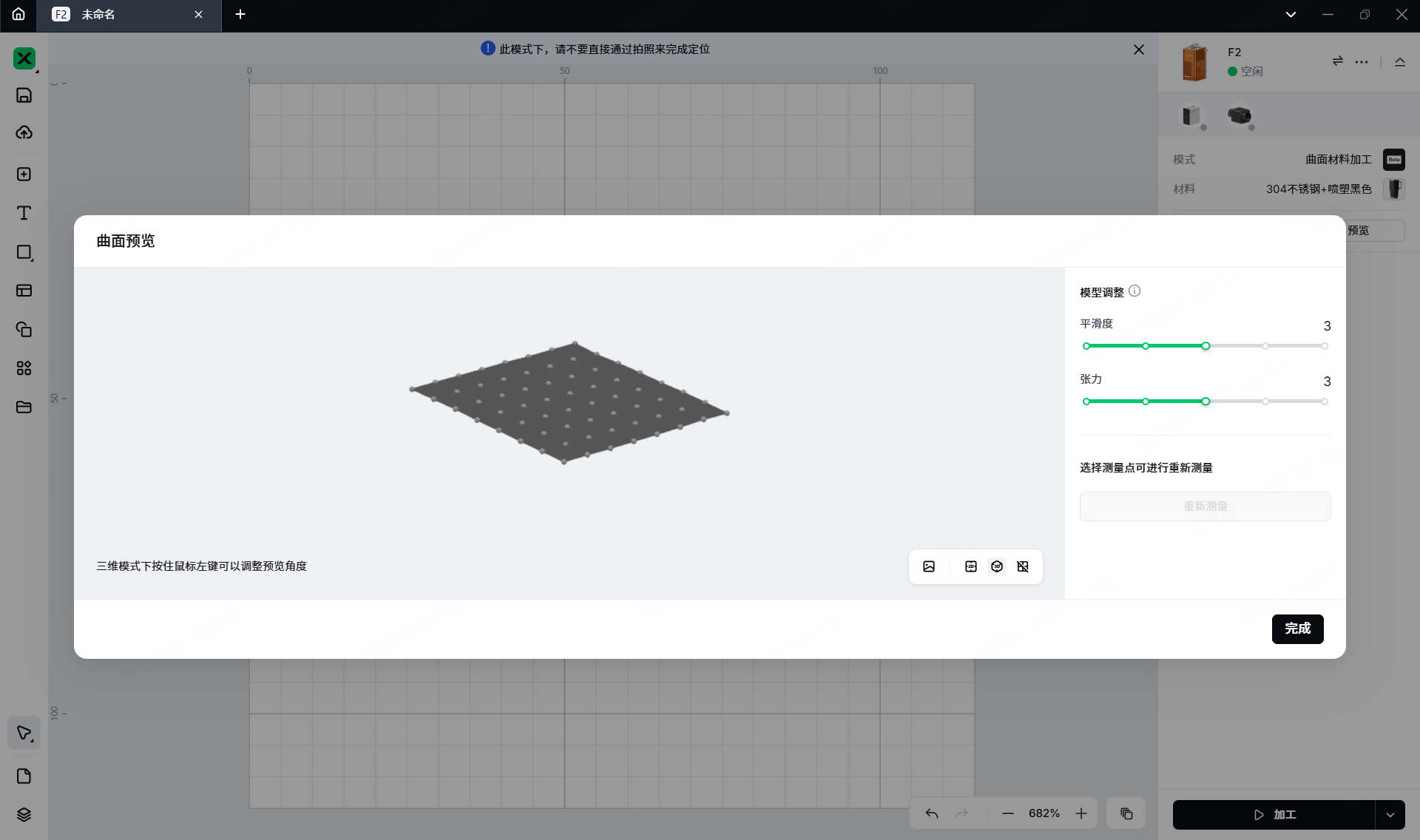

（3）测量完成后，xTool Studio 会生成选定曲面区域的 3D 模型。你可以通过鼠标拖拽来旋转与查看模型，还可以调整模型的“平滑度”和“张力”，使模型更接近实物。
（4）在上一步点击“完成”，画布上将正常显示已选中并完成测量的加工区域，其他区域置灰显示。
¶ 4. 设计加工图案，设置加工参数
提示：画布中的灰色区域为未测量区域，请勿将加工元素放置在灰色区域中。
（1）使用画布左侧的工具，在画布中创建对象。
提示：你可以导入图像、插入图形、输入文字或绘制图案等。

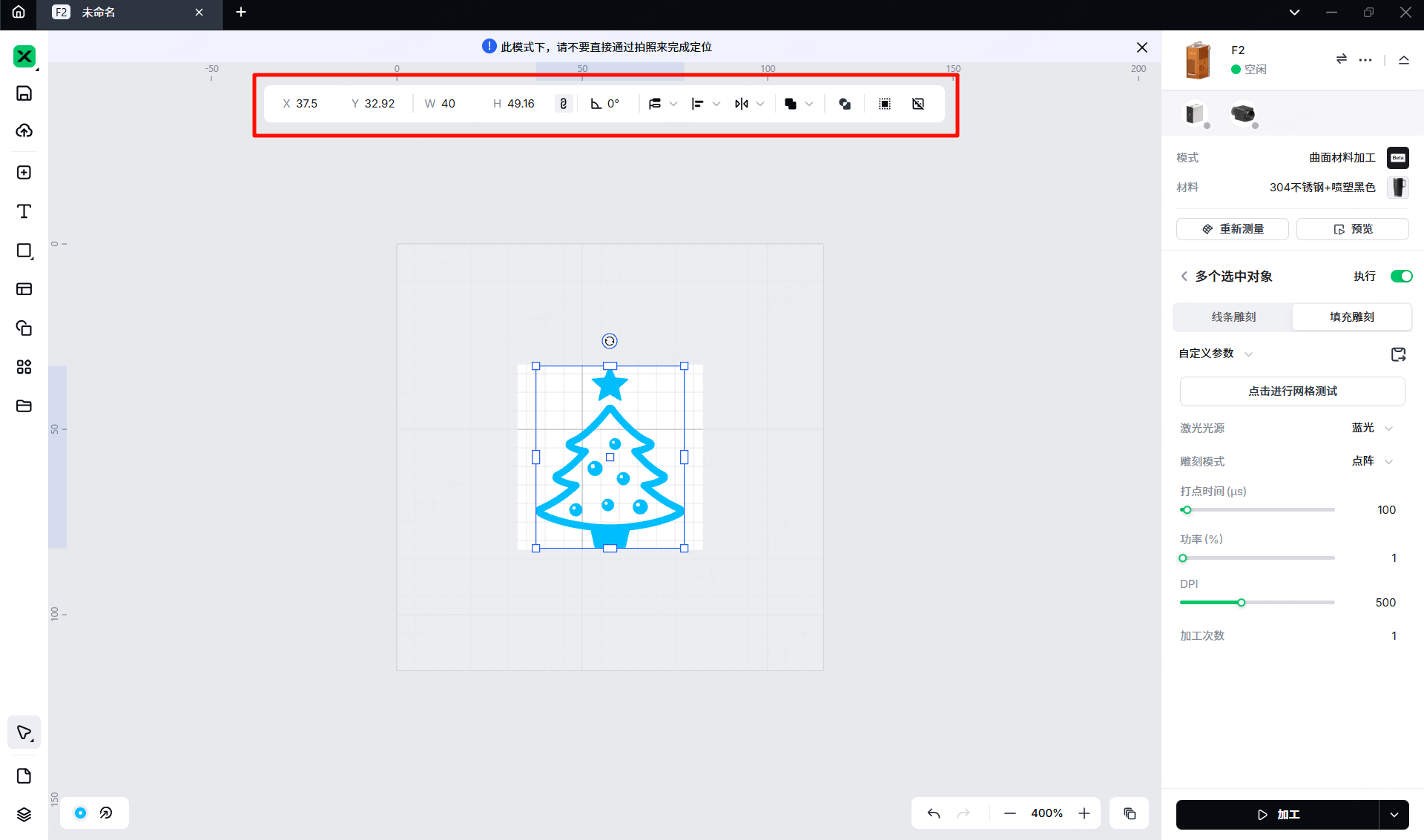

（2）选中对象，使用画布上方的编辑功能，进一步调整对象。

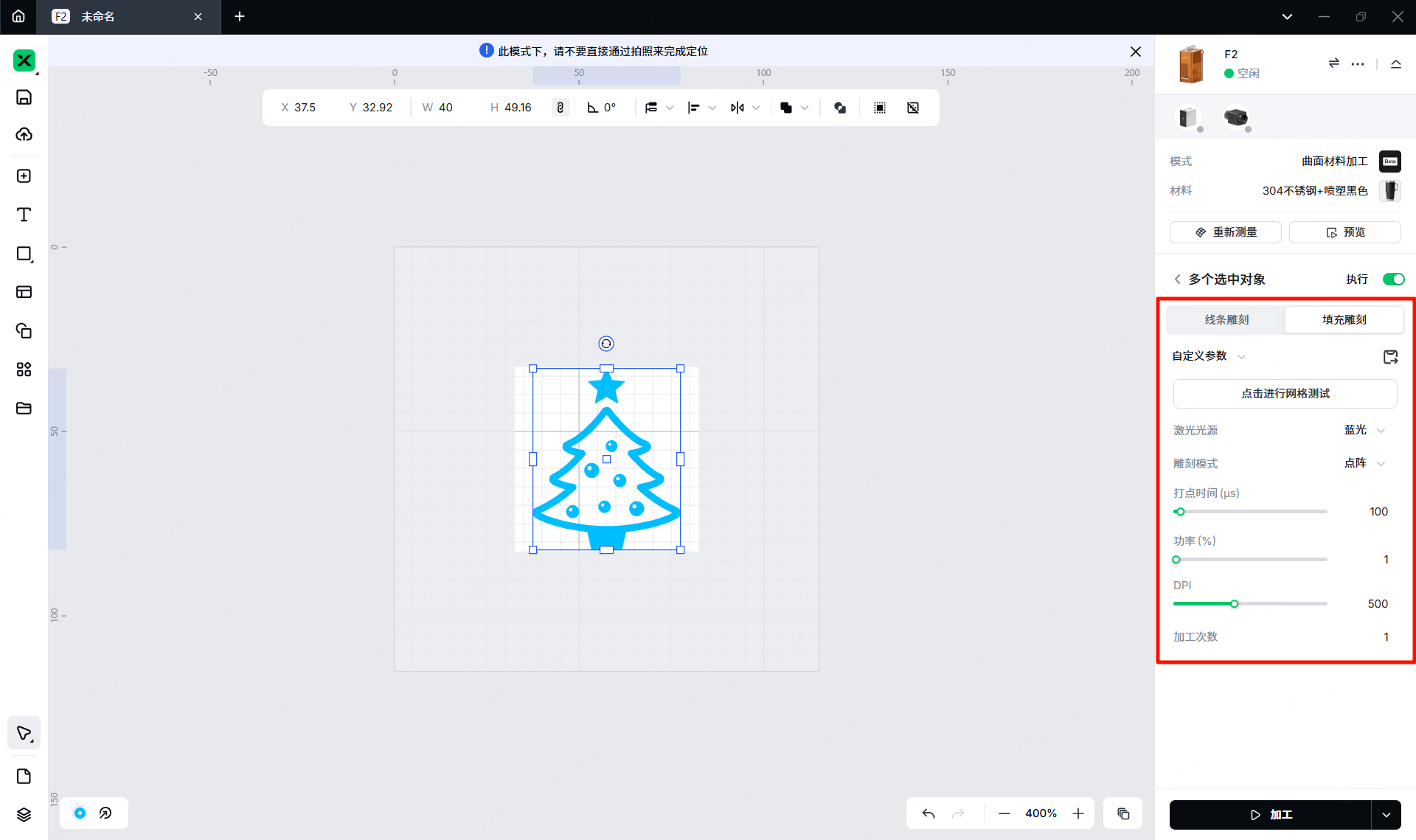

（3）选中对象，在 xTool Studio 右侧面板中，为选中的对象设置加工参数。
注意：
- 设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
- 位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
提示：关于各参数的详细说明，请查看：加工参数说明。
¶ 5. 开始加工

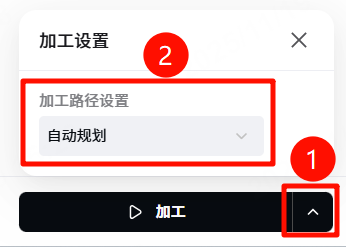

（1）在 xTool Studio 右下角，点击“加工”按钮旁边的箭头图标，设置加工路径。
- 自动规划：xTool Studio 以效率优先为原则，为您自动规划加工路径。
- 按层顺序：按照图层顺序加工对象。
（2）在 xTool Studio 右下角，点击“加工”按钮。
（3）进行加工预览。

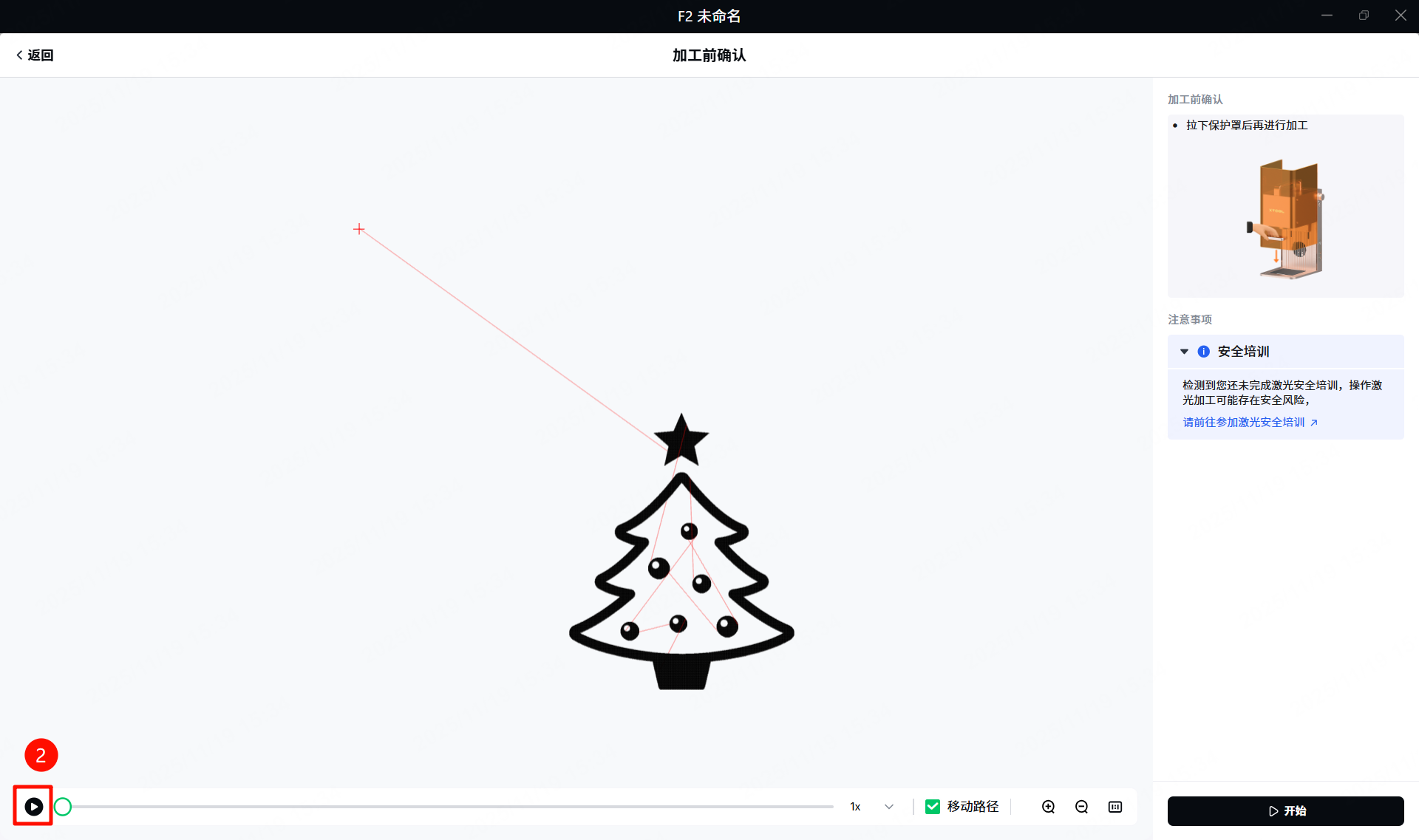

点击下方的“预览加工路径”，再点击播放按钮，可观看加工路径模拟动画。在按钮右侧，你还可以设置“移动路径”的开启与关闭，以及动画速度的快慢等。

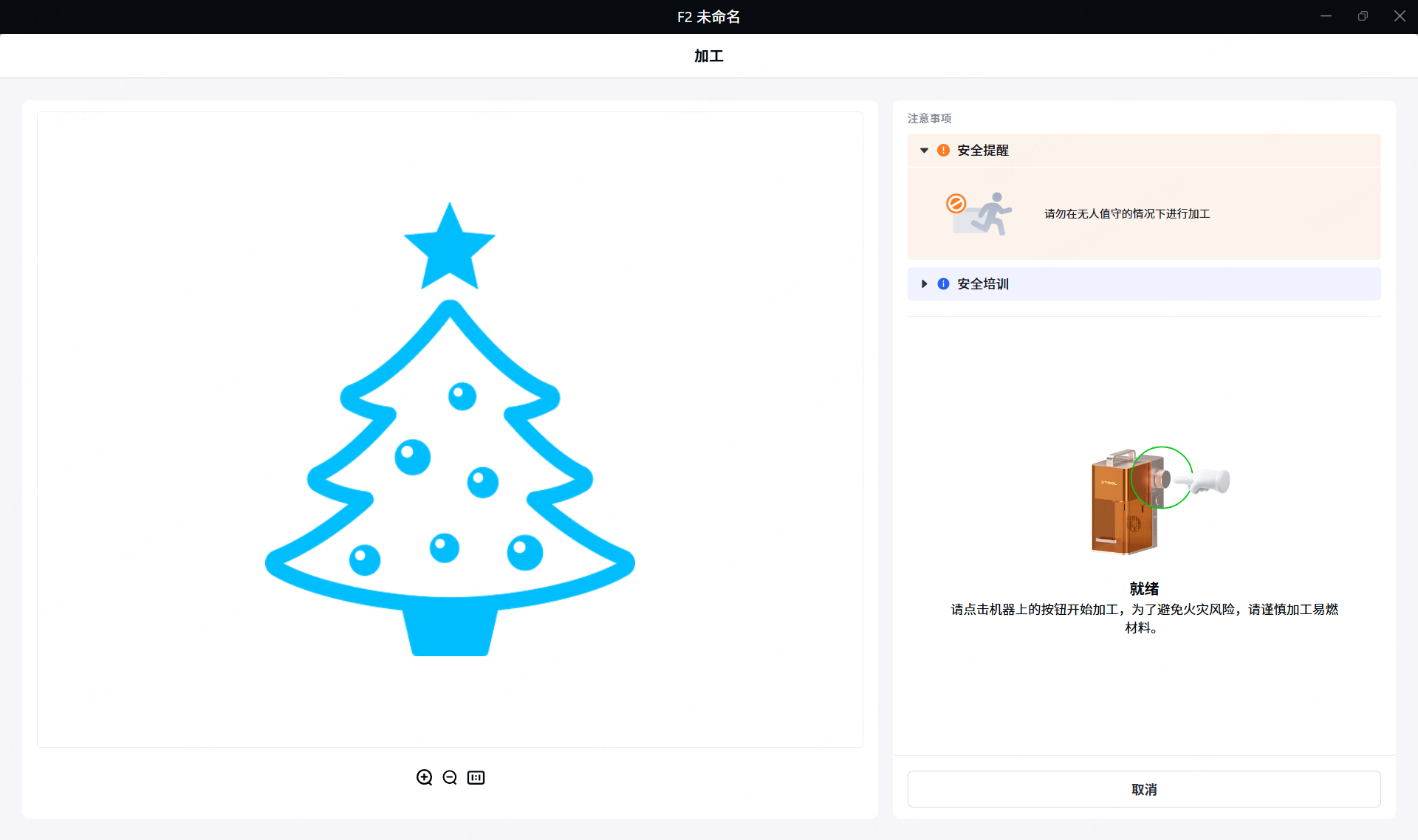

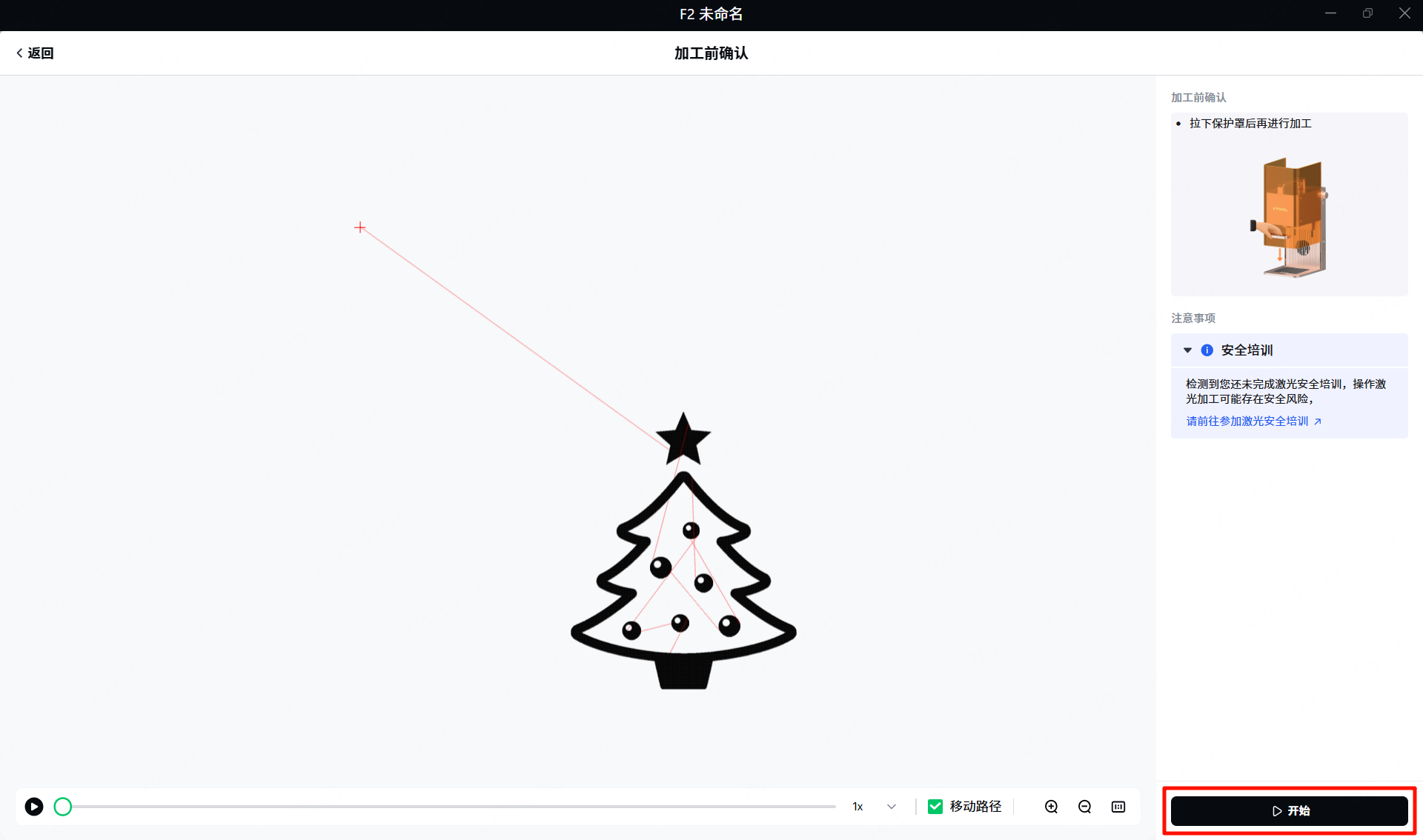

（4）点击“开始”。xTool Studio 显示“就绪”后，关闭 xTool F2 的防护罩，按一下xTool F2上的加工按钮，开始加工。
注意：激光加工时，请保持防护罩关闭，或者佩戴可屏蔽 445 nm 和 1064 nm 波段激光的护目镜。
