xTool F2 可与旋转附件三代（RA3）搭配，用于加工圆柱体、球体及不规则材料。本文提供将 xTool F2 与 RA3 联用的分步操作指南。
提示：xTool F2 的单机包装中不包含旋转附件。如需使用旋转附件，请另行购买。
¶ 调试旋转附件
旋转附件二代升级版有两种加工模式可用：滚轴模式和爪盘模式。若你还购买了旋转附件二代配件套装，你可以在旋转附件上加装 L 型模块，以适用更多场景。
请根据你要加工的材料特点，对旋转附件进行组装与调试。
提示：旋转附件的组装与调试，请参见《xTool 旋转附件三代 用户指南》
RA3支持两种工作模式：滚轴模式与爪盘模式。请根据你的材料选择相应模式并完成组装与调试。
- 若选择滚轴模式，则旋转附件有三个档位可调。
|
S 档位 |
M 档位 |
L 档位 （滚轴组件分别安装在 A 轴 与 C 轴） |
|
|
|
|
| 材料直径：5 mm ≤ d ≤ 45 mm | 材料直径：40 mm ≤ d ≤ 70 mm | 材料直径：60 mm ≤ d ≤ 100 mm |
- 若选择爪盘模式，则需要在旋转附件上安装爪盘组件以及其他相关组件。
提示：关于旋转附件的详细介绍和使用说明，请查看《xTool 旋转附件三代 用户指南》。
¶ 连接旋转附件和 xTool F2

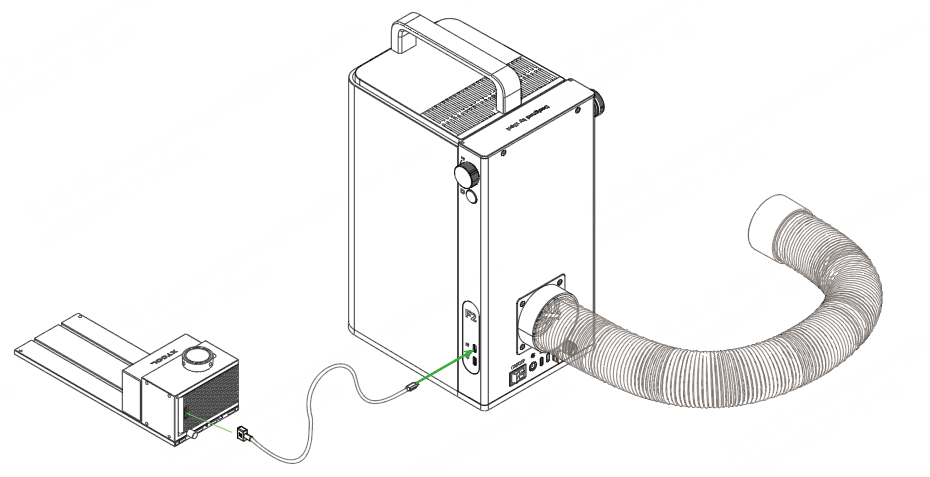

- 使用连接线连接旋转附件和 xTool F2。
提示：若旋转附件包装中的连接线不适配 xTool F2，请另外单独购买可适配的连接线。
2. 拉起防护罩，取出底板，将旋转附件放置在 xTool F2和底板上。
根据旋转附件的加工模式和档位设置，对齐旋转附件的前底边与 xTool F2 底座上的标识线。
提示：xTool F2 的底座上共有三组标线。

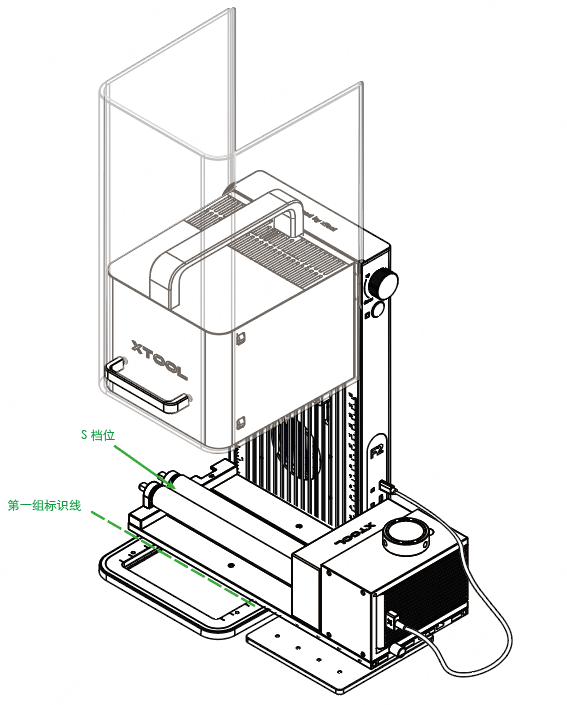

- 旋转附件使用滚轴模式且调节到 S 档位时，请将它的前底边对齐第一组标线。

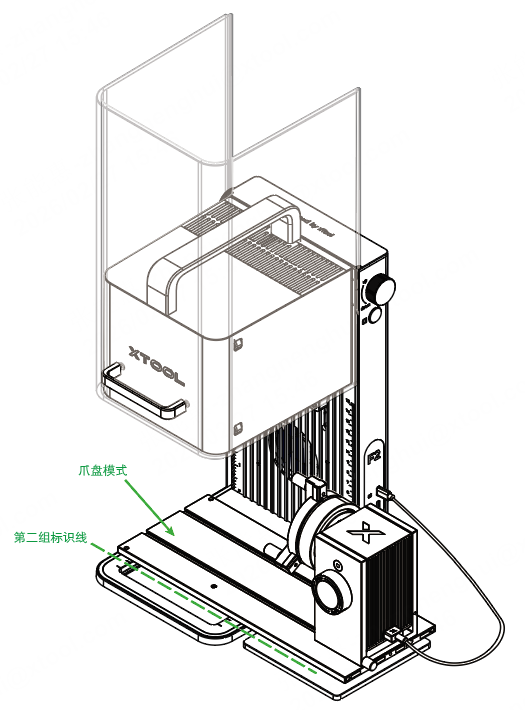

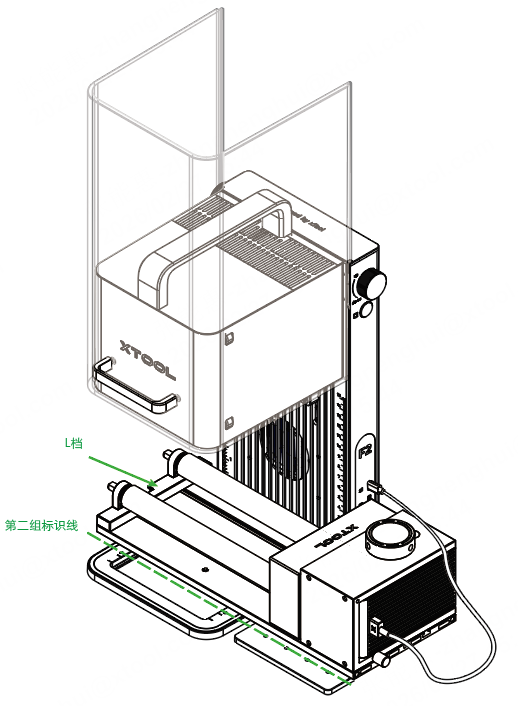

- 旋转附件使用滚轴模式且调节到 L 档位时或使用爪盘模式时，请将它的前底边对齐第二组标线。

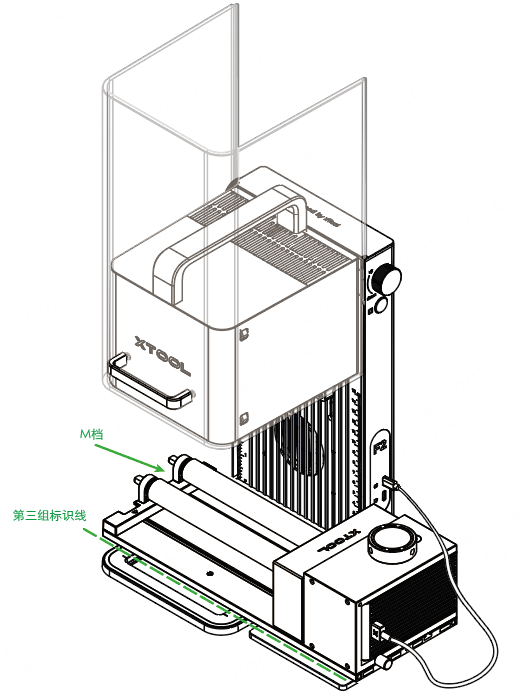

- 旋转附件使用滚轴模式且调节到 M 档位，请将它的前底边对齐第三组标线。
¶ 开始圆柱加工
¶ 1. 连接 xTool F2 与 xTool Studio
根据“下载、安装与连接 xTool Studio”的指引，连接 xTool F2 与 xTool Studio。
¶ 2. 放置材料

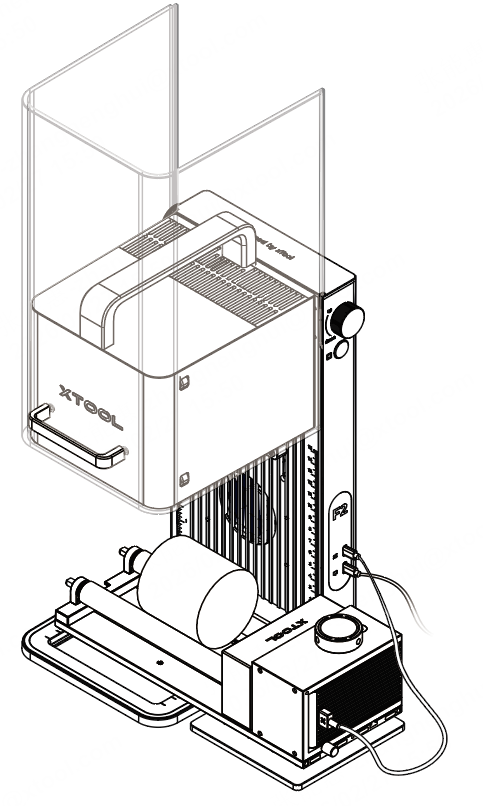

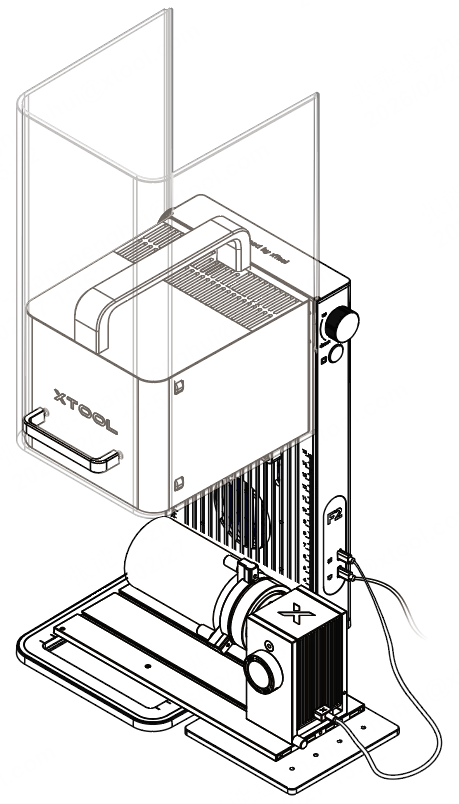

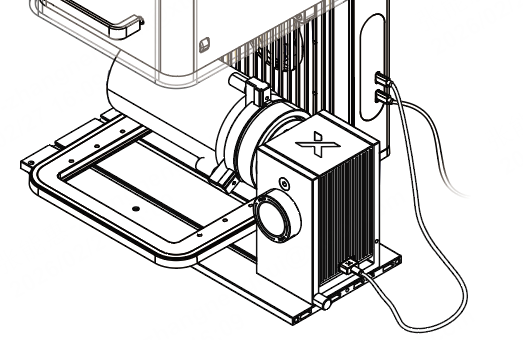

若你使用的是旋转附件的滚轴模式，则将材料直接放置于滚轴上；若你使用的是旋转附件的爪盘模式，则将材料固定在卡爪上。
提示：以上图示仅供参考，请根据加工材料的特点选择合适的固定方法。关于旋转附件的详细使用说明，请查看“xTool 旋转附件三代 用户指南”。
¶ 3. 选择加工模式和材料名称

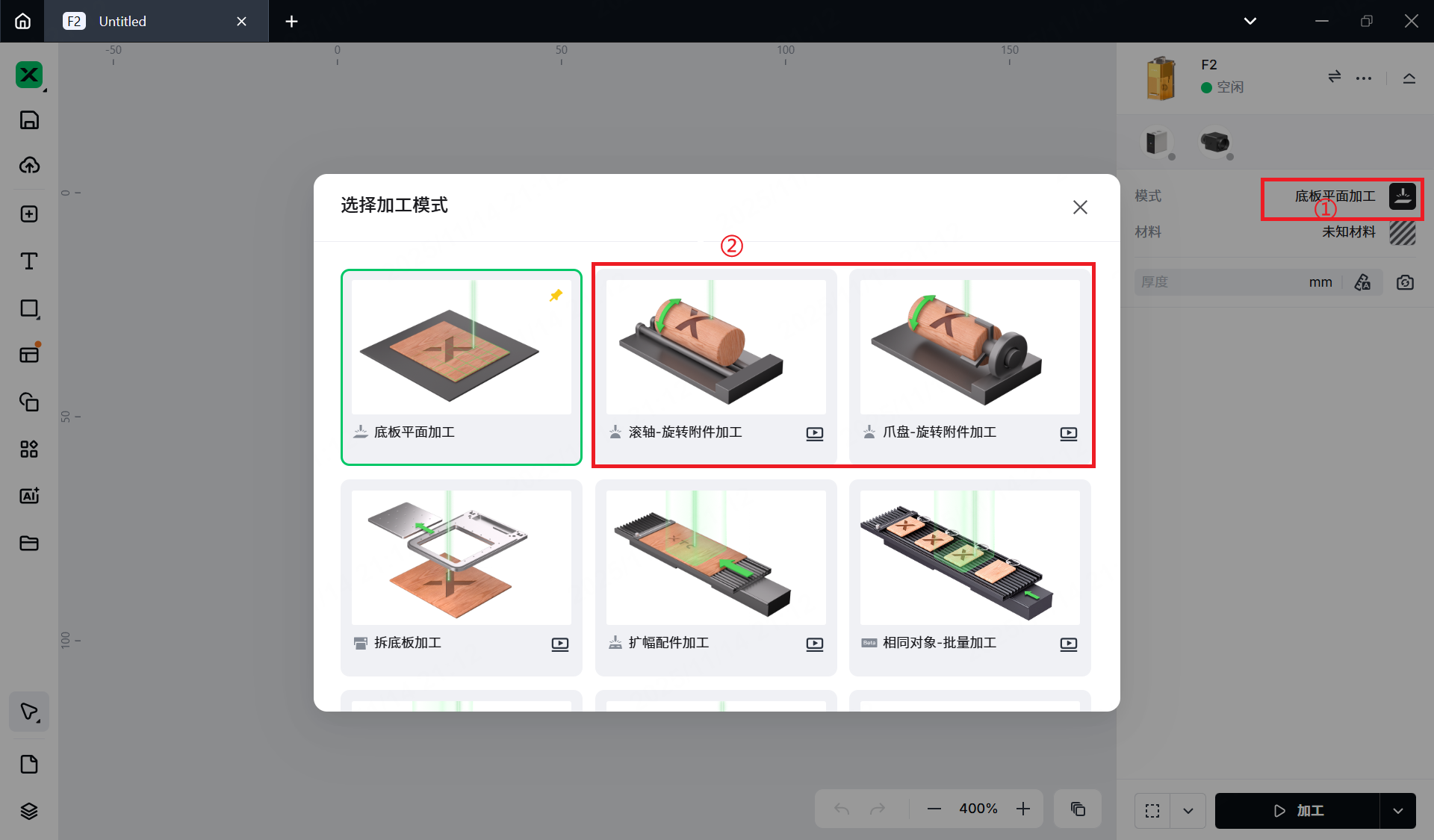

（1）在 xTool Studio 顶部，点击当前加工模式名称，在弹窗中选择加工模式。
- 滚轴-旋转附件加工
若在旋转附件上使用的是可调滚轴，则选择“滚轴-旋转附件加工”。 - 爪盘-旋转附件加工
若在旋转附件上使用的是爪盘组件以及其他相关组件，则选择“爪盘-旋转附件加工”。
注意：若选择“爪盘-旋转附件加工”，你还需要在 xTool Studio 顶部输入加工材料的周长或直径。

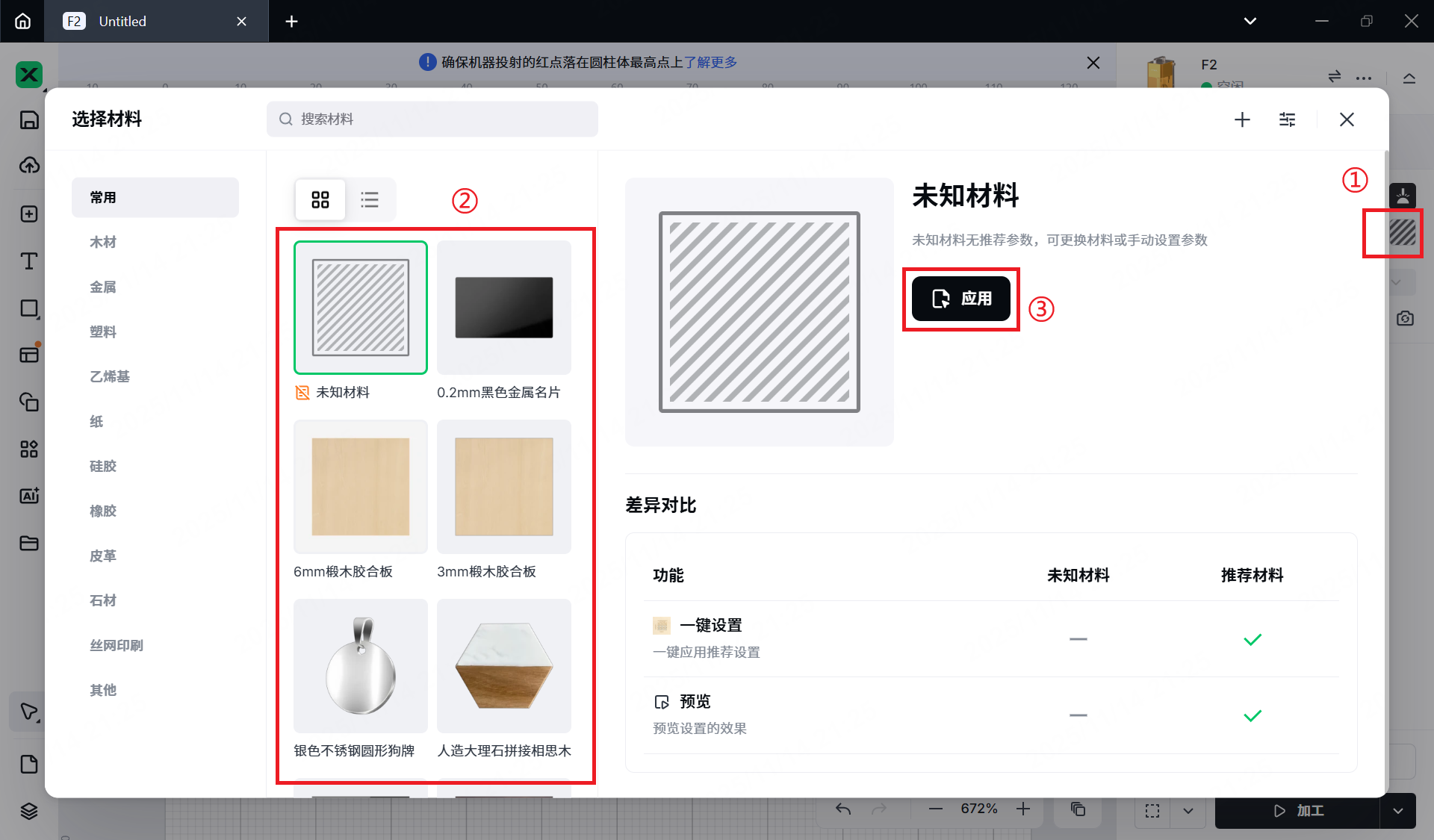

（2）在 xTool Studio 右上角，点击“未知材料”按钮，选择你所用的材料的名称，然后点击“应用”。
提示：使用材料列表或耗材库中的材料，软件将根据材料类型自动设置加工参数。软件自动生成的参数对 xTool 官方材料应用效果最佳，你可以根据需要对参数进行调整。
¶ 4. 激光对焦

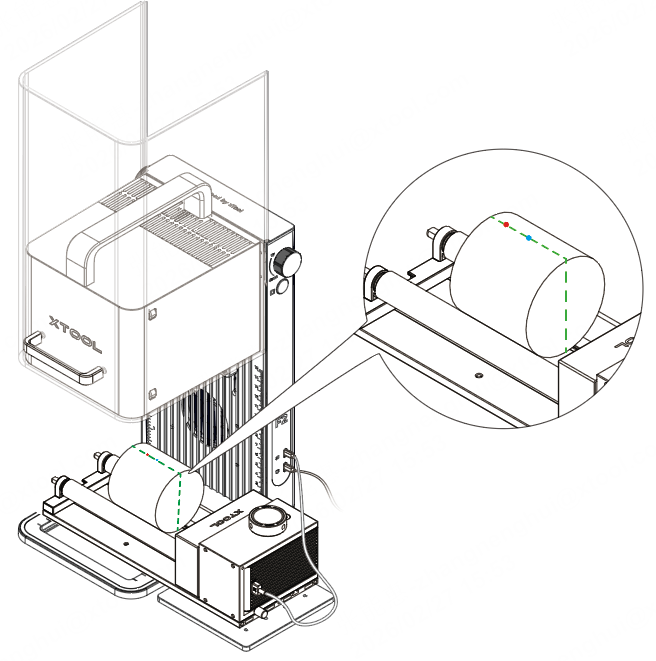

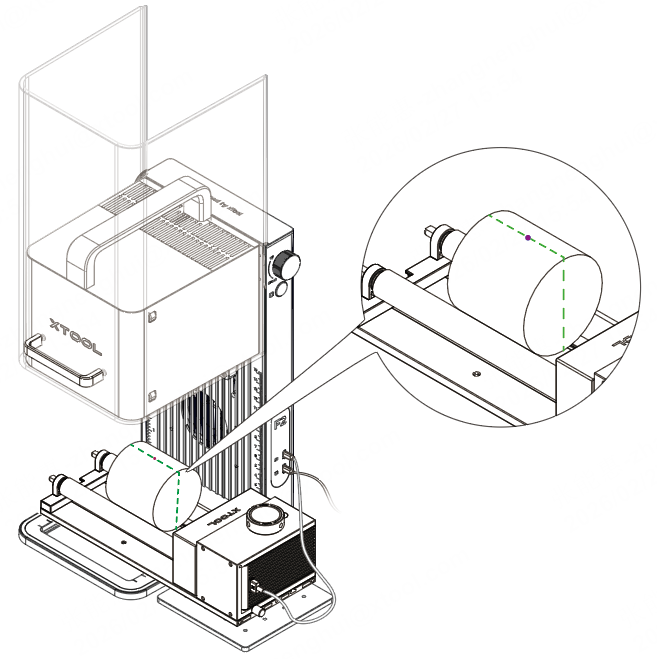

（1）确保指示光斑位于圆柱材料的最顶部。否则，请按照“连接旋转附件和 xTool F2”章节重新调整旋转附件的位置。
（2）在 xTool Studio 右上角，点击“自动测量”图标，激光器将自动对焦。对焦完成时，红蓝指示光斑重合。
¶ 5. 拍摄背景，设计加工图案

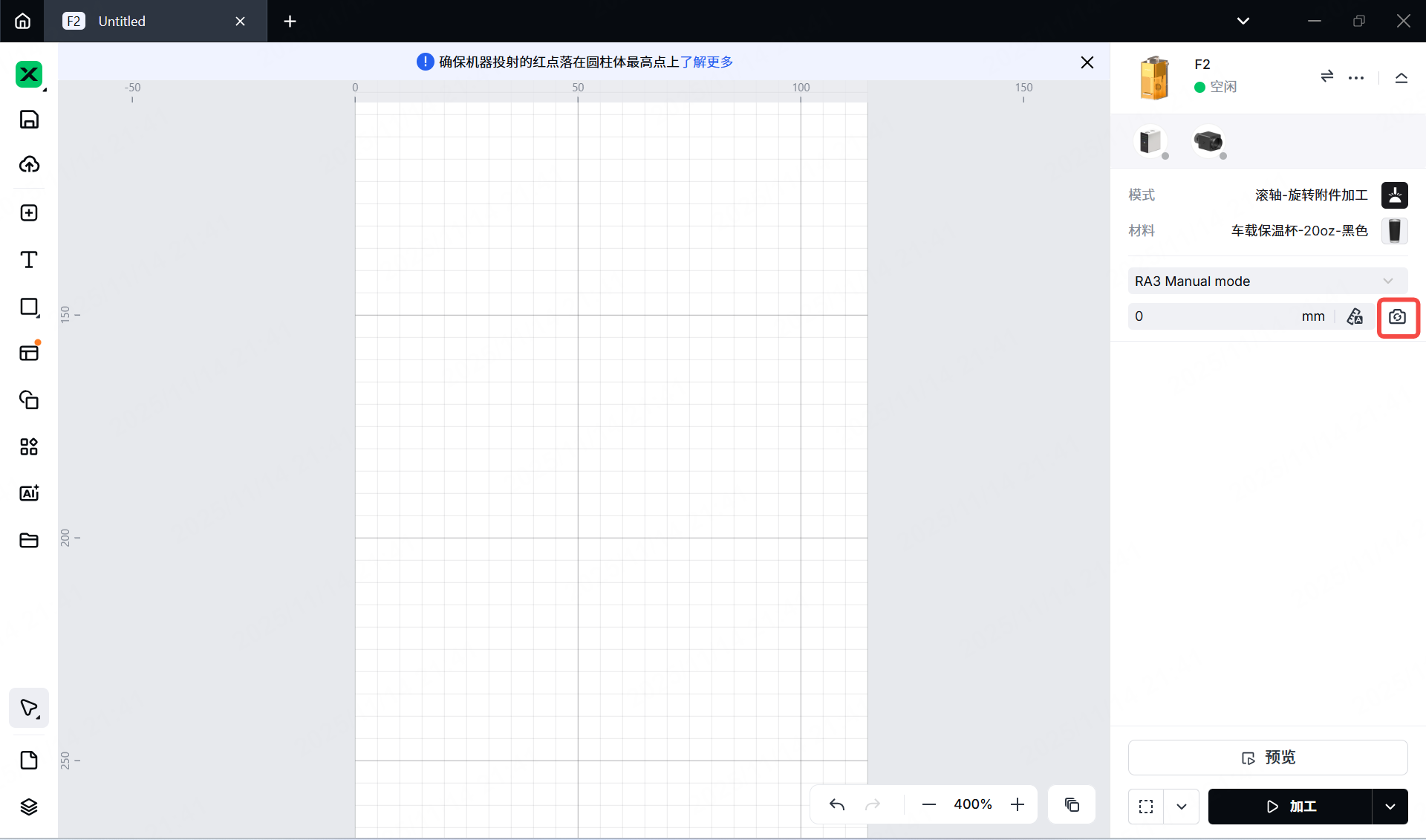

（1）在 xTool Studio 右上角，点击“刷新背景”图标 。
提示：拍摄的照片用于作为画布背景，帮助你确定加工对象的摆放位置。

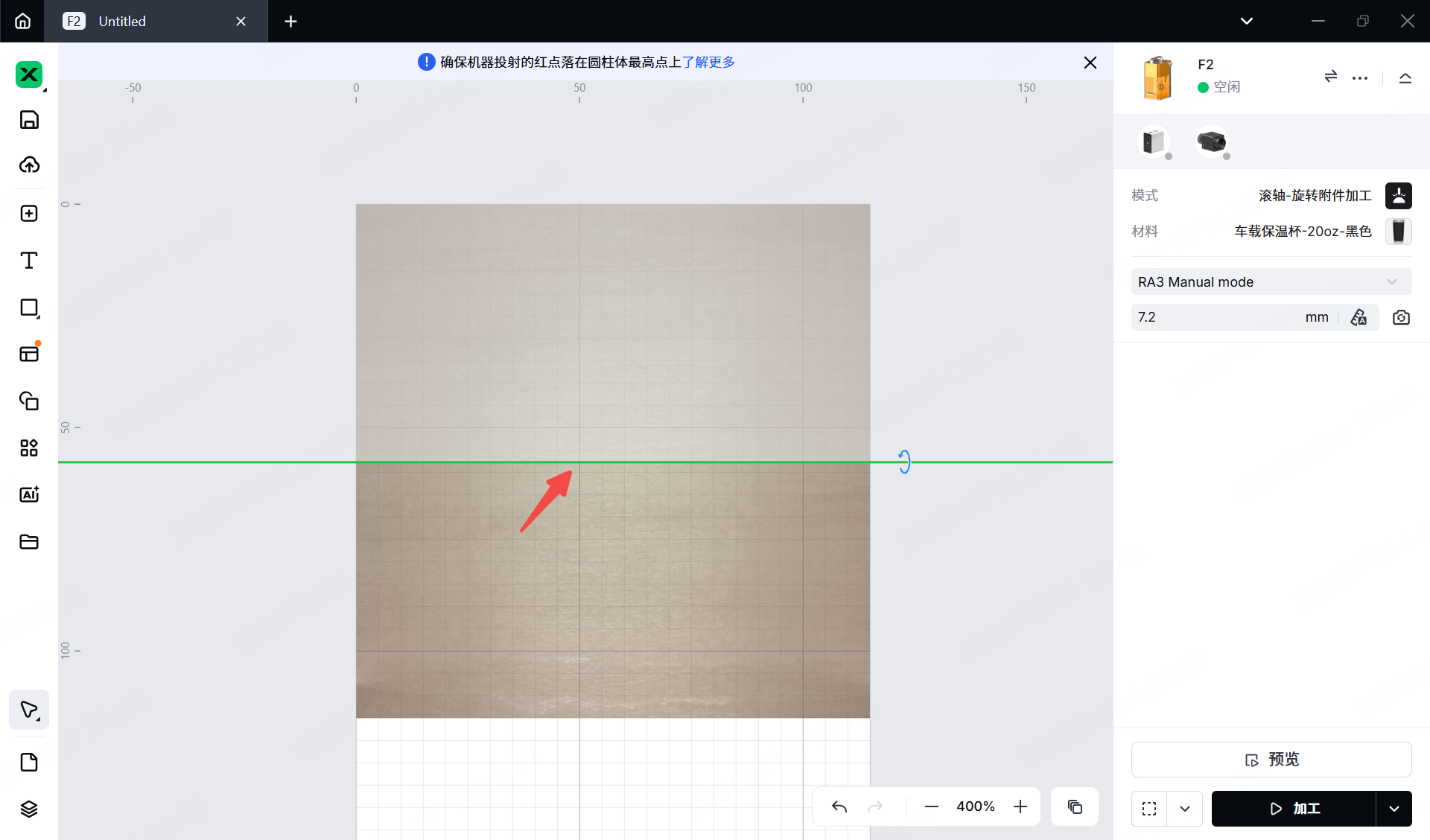

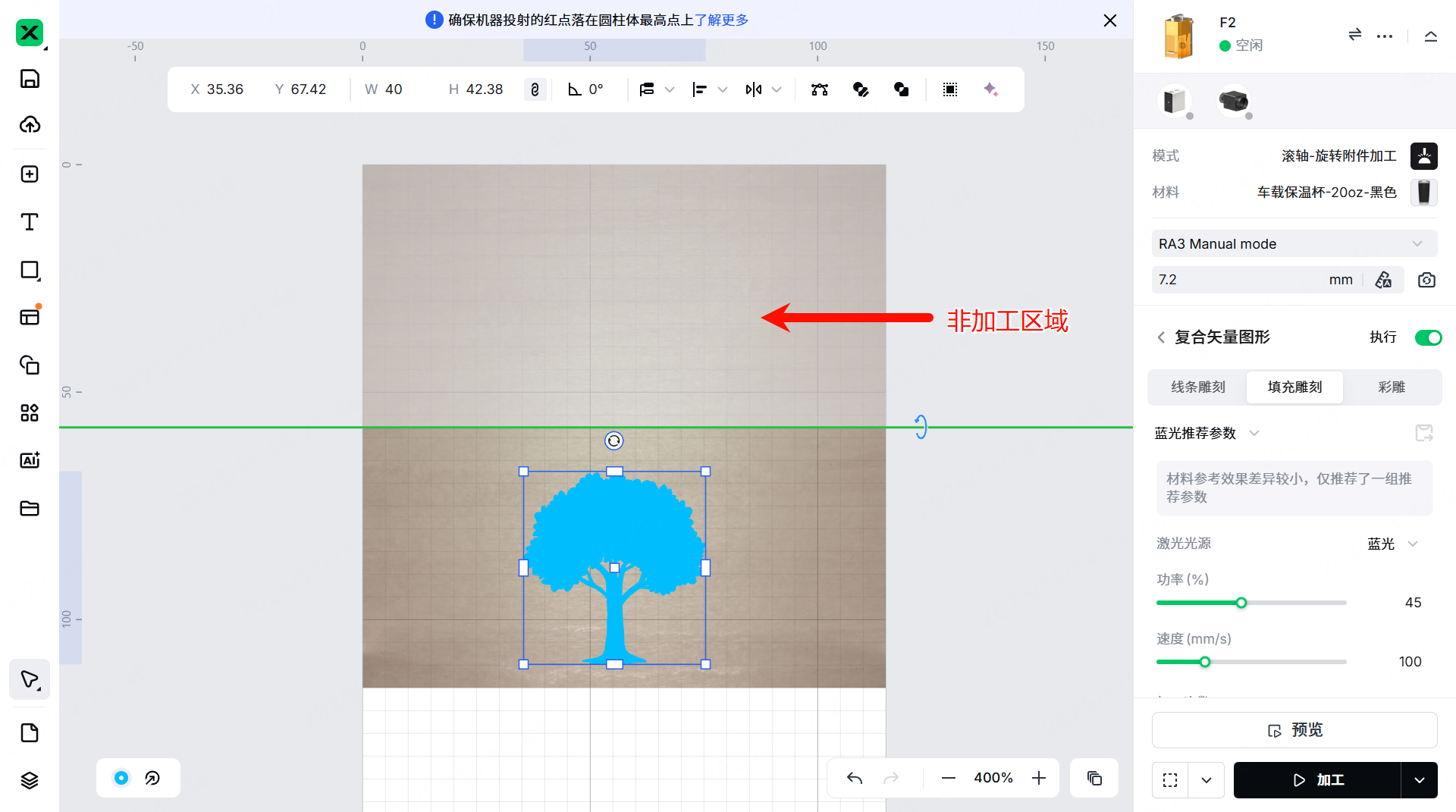

（2）拖动画布上的绿色横线，使该横线与激光光斑恰好重合。
提示：绿色横线表示激光加工的起始点。
（3）在画布中绿色横线以下区域设计加工图案。使用画布左侧的工具可导入图像、插入图形、输入文字或绘制图案等。
注意：绿色横线以上的灰色区域为非加工区域，请勿将设计图案放置于灰色区域内。

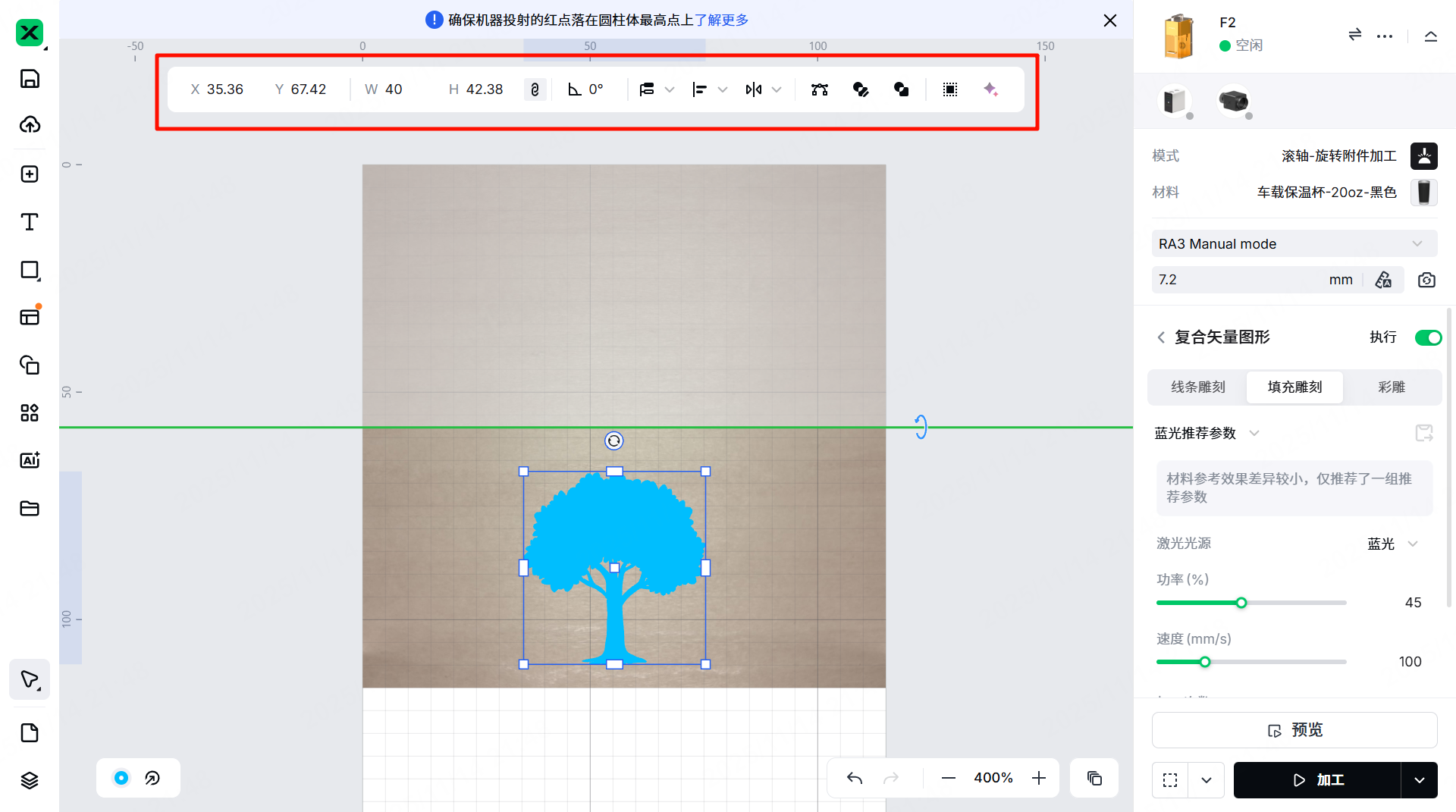

（4）选中对象，使用画布上方的编辑功能，进一步调整对象。
¶ 6. 设置加工参数与加工路径

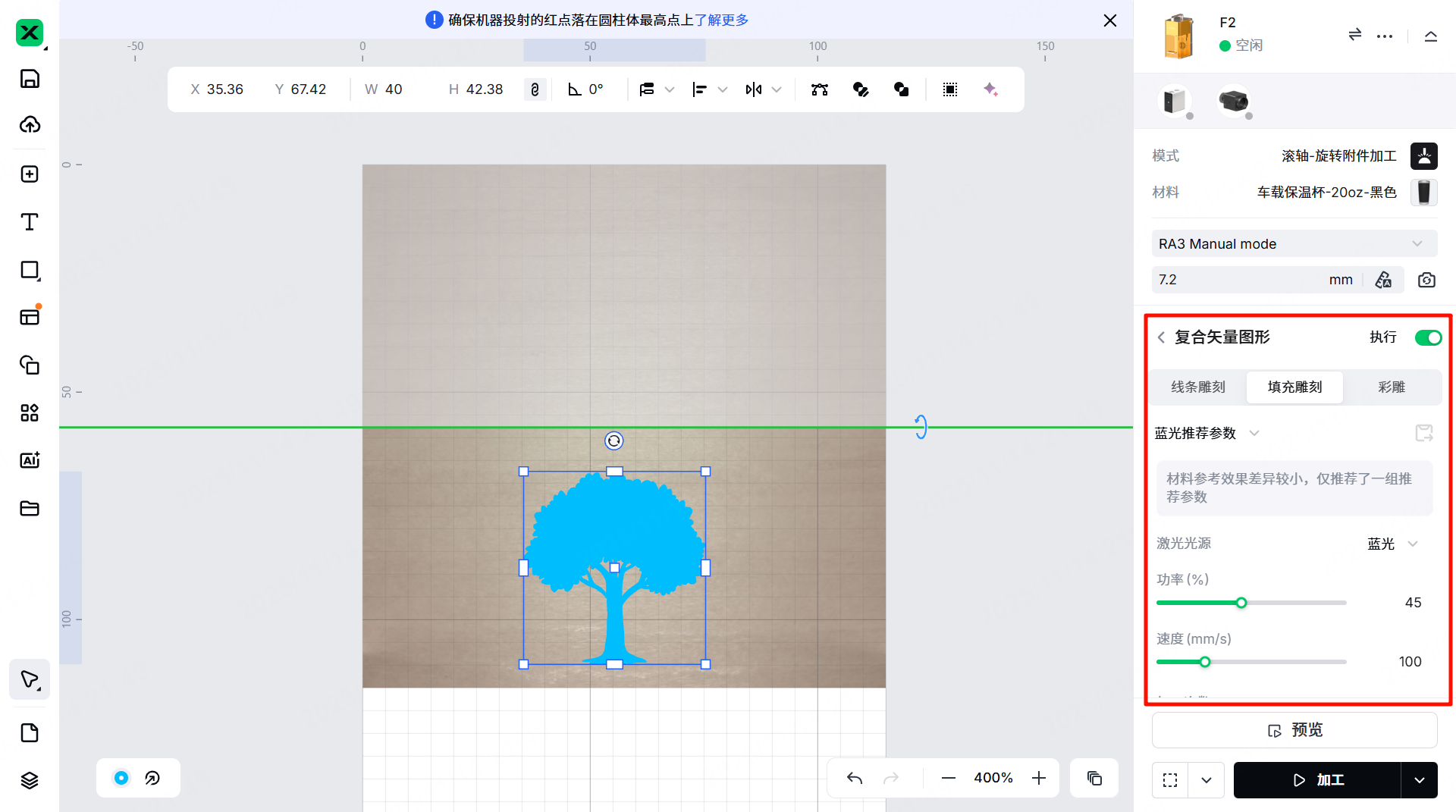

（1）选中画布中的对象，在画布右侧为选中的对象设置加工参数。
注意：
设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。

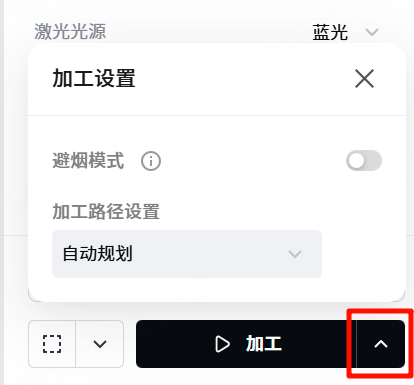

（2）在软件右下角，点击“加工”按钮旁的箭头图标，设置激光加工路径。
- 避烟模式
若开启避烟模式，设备会选择受烟雾影响较小的路径进行加工。对于加工容易产生浓烟的材料，建议开启此模式。
提示：激光加工时，若材料产生的烟雾过大，会对激光光束造成遮挡，进而影响加工效果。
- 加工路径设置
- 自动规划：xTool Studio 以效率优先为原则，为您自动规划加工路径。
- 按层顺序：xTool Studio 根据图层上下层级，为您自动规划加工路径。
¶ 7. 预览加工区域
走边框，即激光光斑将沿着加工对象的边缘移动，使你能够在材料表面预览加工区域。具体操作步骤如下：

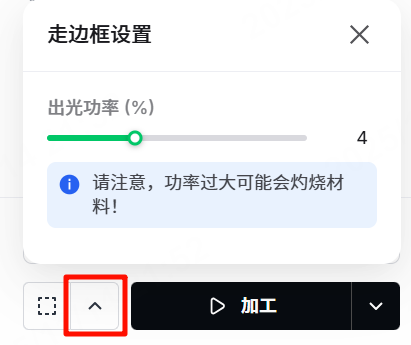

（1）在软件右下角，点击“加工”按钮左边的三角图标，设置走边框时的出光功率。
- 出光功率：走边框时，激光器的出光功率。请勿设置过大的功率，以免灼烧材料。
（2）点击“走边框”，激光光斑将沿着加工图案的边缘移动，使你能够在材料表面预览加工区域。
再次点击可停止走边框。
若加工区域不理想，可在 xTool Studio 画布中对元素进行调整，xTool F2 将同步调整走边框区域，实时显示实际加工位置。
¶ 8. 开始加工

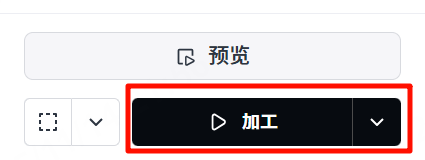

（1）在 xTool Studio 右下角，点击“加工”按钮。

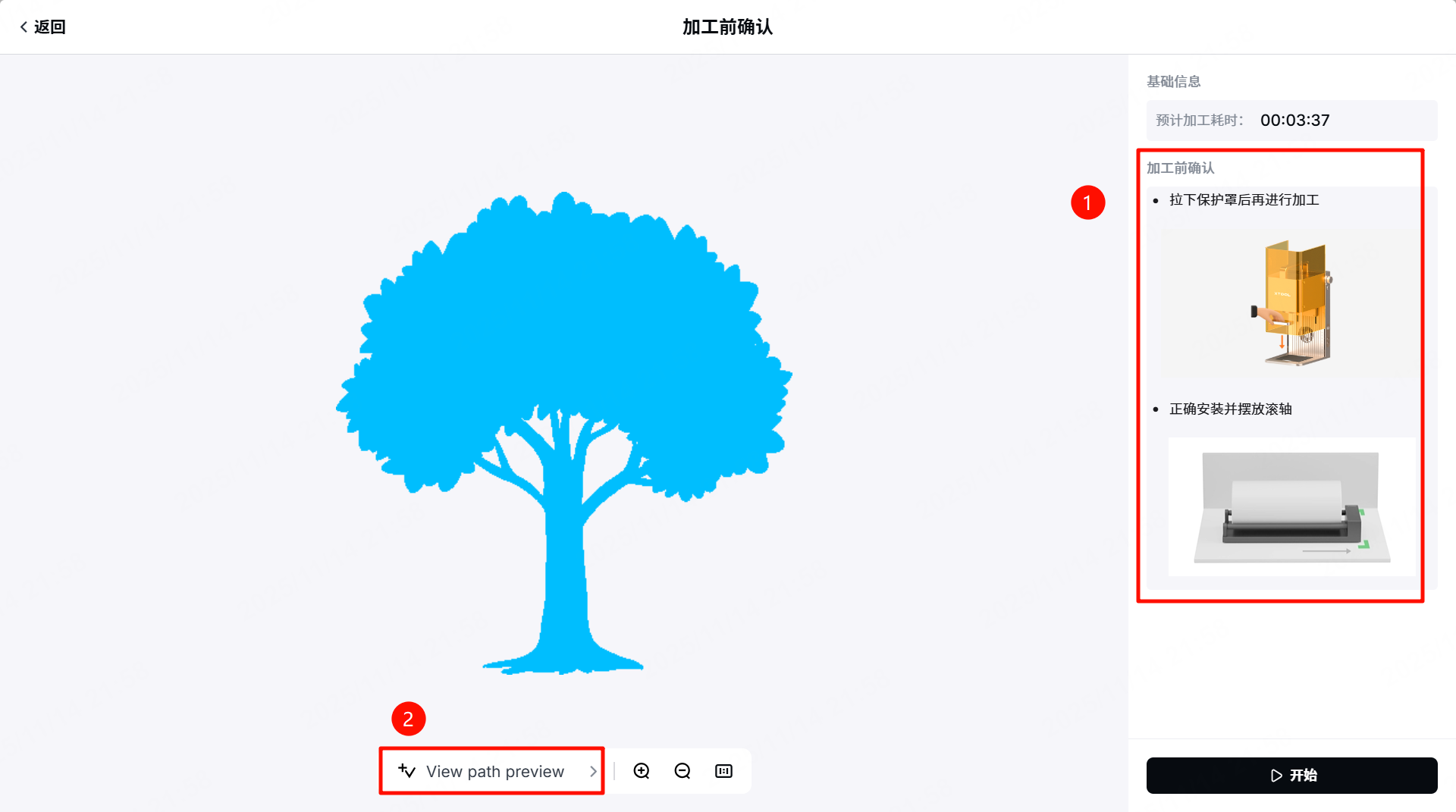

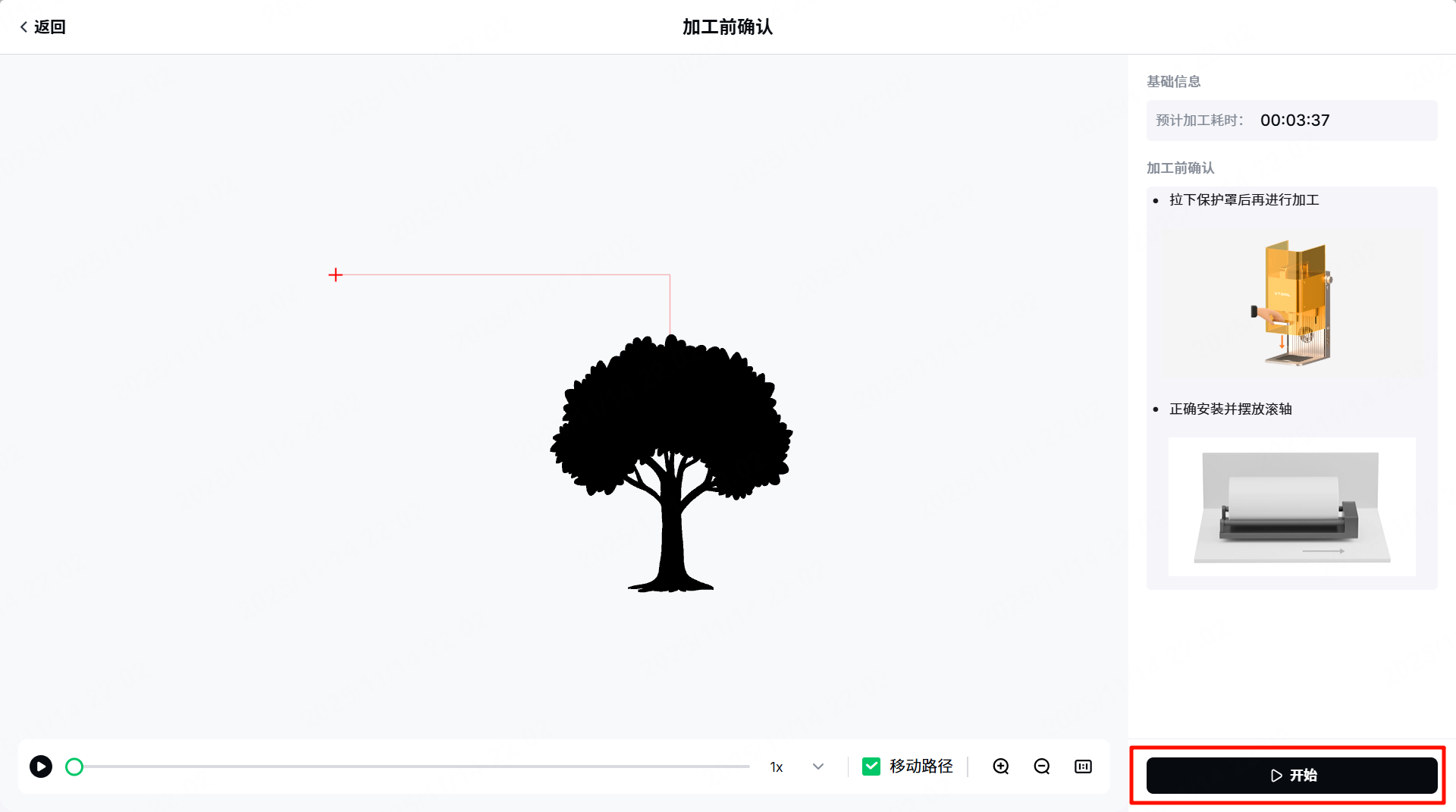

（2）根据右侧面板提示，检查设备和材料，然后进行加工预览。

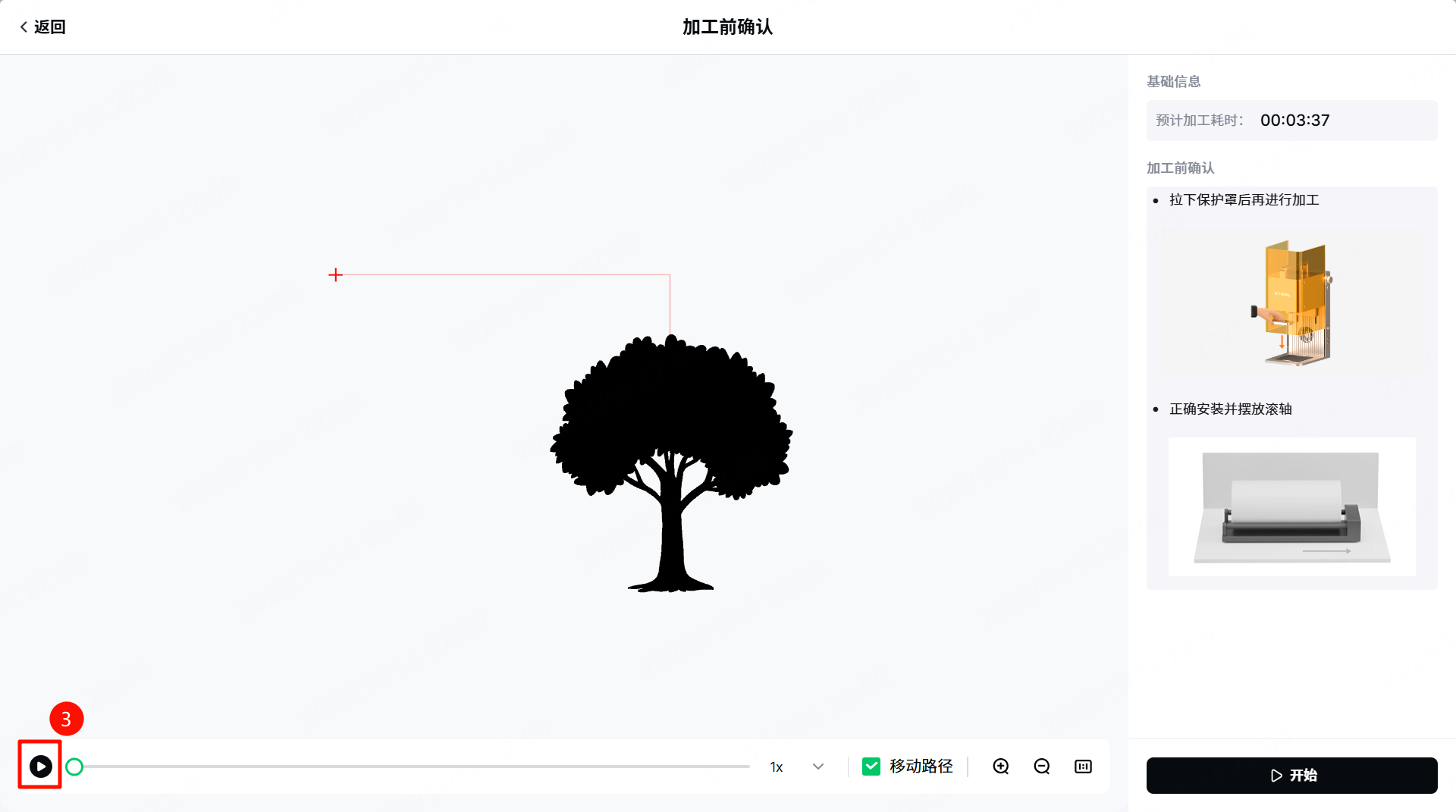

点击左下角的开始按钮，可观看加工路径模拟动画。在按钮右侧，你还可以设置“移动路径”的开启与关闭，以及动画速度的快慢等。
（3）佩戴好可屏蔽 445 nm 和 1064 nm 波段激光的护目镜。
注意：
- 搭配旋转附件使用 xTool F2 时，如果加工材料超出加工幅面，设备的防护罩无法完全关闭。因此，建议戴上护目镜后，再开始加工。
- xTool F2 不附赠护目镜，需要另行购买。
（4）在 xTool Studio 中点击“开始”。xTool Studio 显示“就绪”后，关闭 xTool F2 的防护罩，按一下触屏控制器上的加工按钮，开始加工。
