¶ 问题描述

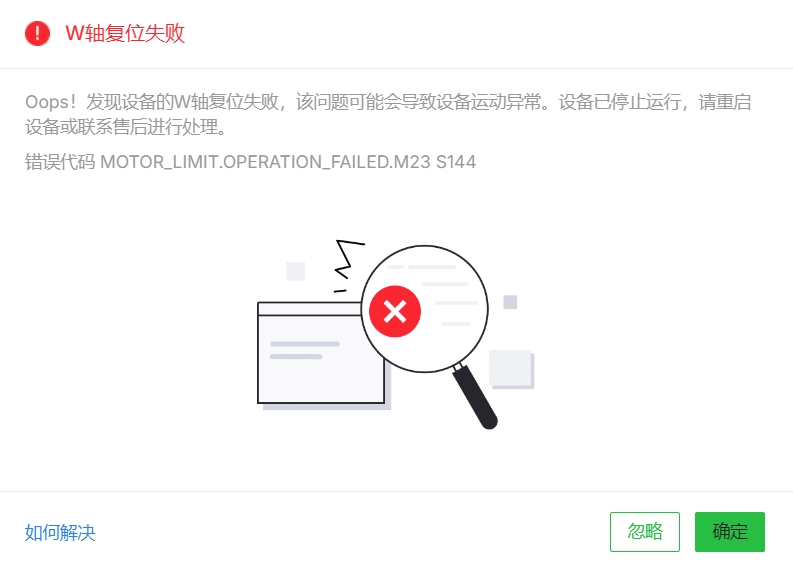

如果您在 XCS 中遇到弹出错误信息，提示“W 轴归位失败（错误代码：M23 S144）”，而指示灯变为红色，蜂鸣器连续响起 3 次警报，则表示 W 轴复位失败。请参阅本指南以获取故障排除建议。
¶ 可能原因
- Z 轴控制板上的 34 针排线可能松动。
- 主控制板上的 34 针排线可能松动。
- 多功能托架内的电机可能出现故障。
- 多功能托架内的传感器可能出现故障。
- 多功能托架可能损坏。
¶ 故障排查
¶ #1 重新连接 Z 轴控制板 34 针排线
- 安装激光模块：在继续执行以下步骤之前，请检查激光加工是否正常运行。
- 检查排线：如果激光模块无法发射激光束，请取下 Z 轴盖以检查 34 针排线是否有任何松动。
- 关机：关闭 M1 Ultra。
- 移除 Z 轴盖板：按照下面的视频教程移除 Z 轴盖板。
- 检查连接：确保 Z 轴控制板背面的 34 针排线连接牢固。
- 如果松动，请重新连接排线。
- 确保插入排线，直到白线与其连接器平行。
- 重新启动：重新启动 M1 Ultra 以检查机器是否恢复正常运行。
- 如果问题仍未解决，请继续执行下一步。

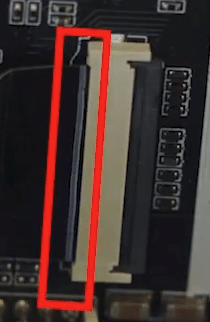

 Z 轴控制板 34 针排线 |
 Z 轴控制板 34 针排线 |
¶ #2 重新连接主控板 34 针排线
- 关机：关闭 M1 Ultra。
- 移除防护板：按照下面的视频教程移除主控板防护板。
- 检查连接：确保主控板背面的 34 针排线连接牢固。
- 如果松动，请重新连接排线。
- 确保插入排线，直到白线与其连接口平行。
- 重新启动：重新启动 M1 Ultra 以检查机器是否恢复正常运行。
- 如果错误消息继续弹出，请继续执行下一步。

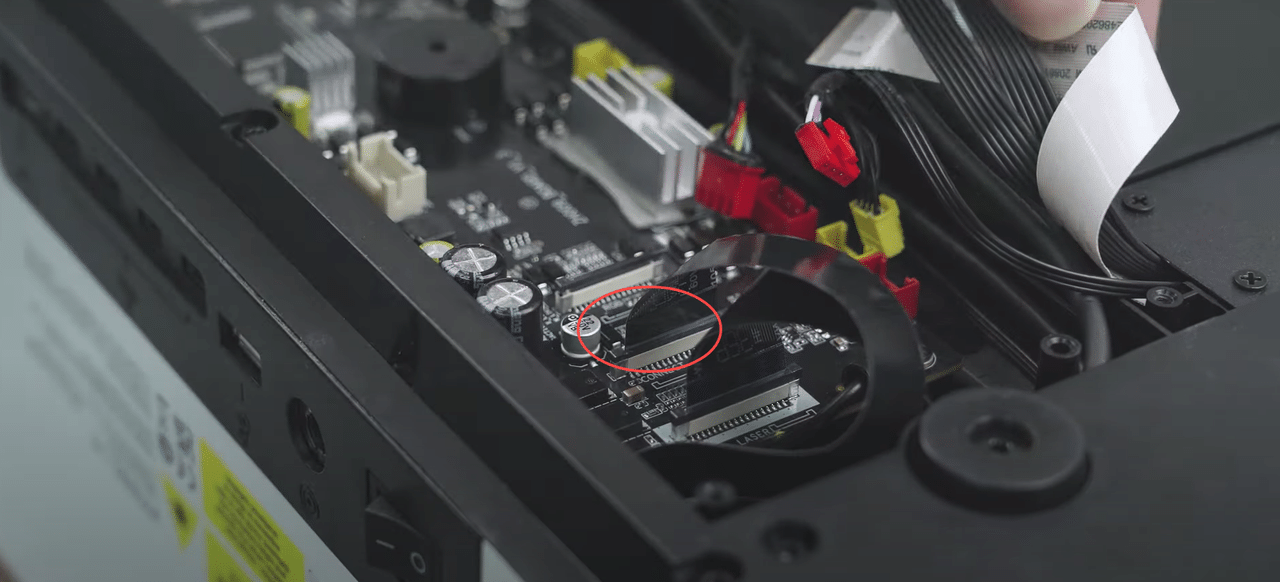

 主控板 34 针排线 |
主控板 34 针排线 |
¶ #3 联系 xTool 技术支持
- 关闭 M1 Ultra 的电源。
- 安装旋转刀片或切割刀片进行测试。
- 打开 M1 Ultra 的电源。
- 观察刀片运行状态并判断结果：
- 如果刀片不旋转，滑架内的 W 轴电机可能存在故障。
- 如果刀片旋转一整圈，传感器可能出现故障。
- 如果两种情况都正常，可能是多功能托架故障。
- 由于多功能托架的结构设计，无论上述哪种情况，均建议联系 xTool 客服获取进一步支持。
- 温馨提示： 提供问题的详细描述及故障排除过程的视频记录，将有助于客服快速定位问题并提供解决方案。
