¶ 问题描述

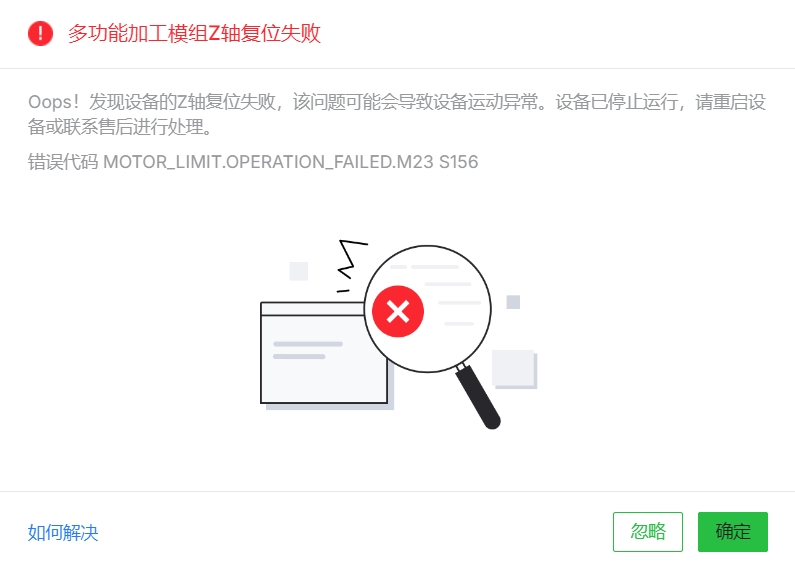

- 将 M1 Ultra 连接至 xTool Creative Space （XCS） 后，如果指示灯变为红色且蜂鸣器连续响起 3 次警报时，看到弹窗提示 “多功能加工模组Z轴复位失败 （module on multi-functional holder l error code： M23 S156）”，则表示 Z 轴复位失败。请参阅本指南以获取故障排除建议。
¶ 可能原因
- 多功能托架内的 Z 轴电机可能出现故障，或者可能与接线连接不良。
- Z 轴控制板本身可能出现故障。
¶ 故障 排除
¶ #1 加工模块交叉测试
- 打开 M1 Ultra 的电源。
- 卸下当前安装的多功能加工模组
- 从设备套装中选取备用加工模组（激光头、喷墨头）进行安装（安装时注意对准定位卡槽，参考下图示）
- 使用加工文件对备用加工模组进行交叉测试。
- 评估结果：
- 如果错误码不再弹出，则说明原来的加工模组可能出现故障。请联系 xTool 客户服务 以获得进一步的帮助。
- 如果错误代码仍然存在，请继续执行下一步。
安装程序 1
安装程序 2
安装程序 3
¶ #2 更换 Z 轴控制板
- 如果执行上述步骤后问题仍然存在，则表明 Z 轴控制板可能出现故障。
- 请按照下面的视频教程更换 Z 轴控制板。
- 如需更换，请联系 xTool 客户服务。包括问题的详细描述以及您已尝试的故障排除结果列表，以帮助我们及时确定适当的作方案。
