如需雕刻圆柱形或不规则材料，可安装旋转附件二代使用。旋转附件二代提供了两种工作模式，滚轴模式和抓盘模式。
💡 提示：xTool M1 Ultra 扩展底座的单机包装中不包含旋转附件二代，如需使用旋转附件，请另行购买。
¶ M1 Ultra搭配旋转附件（滚轴模式）使用教程
¶ M1 Ultra搭配旋转附件（滚轴模式）使用教程
¶ 使用滚轴模式加工
请根据材料直径确定蜂窝板放置的挡位，如下表所示。
 |
蜂窝板放置挡位 | 可加工材料直径（D） |
|---|---|---|
| α | / | |
| β | 3 mm ≤ D ≤ 27.5 mm | |
| γ | 27.5 mm ≤ D ≤ 75 mm | |
| δ | 75 mm ≤ D ≤ 99 mm |
根据材料直径，选择滚轴的调节挡位：
|
滚轴放置挡位 | 可加工材料直径（D） |
|---|---|---|
 A 挡 |
3 mm ≤ D ≤ 50 mm | |
 B 挡 |
45 mm ≤ D ≤ 60 mm | |
 C 挡 |
D ＞ 60 mm |
💡 关于旋转附件的详细介绍和使用说明，查看“旋转附件二代”。
¶ 以加工直径为 20 mm 的圆柱体为例

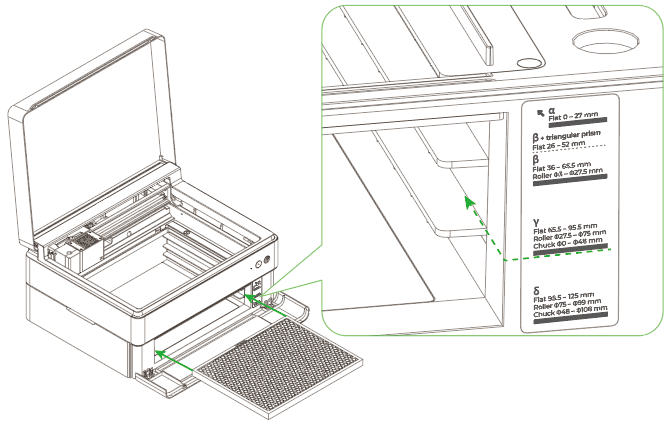

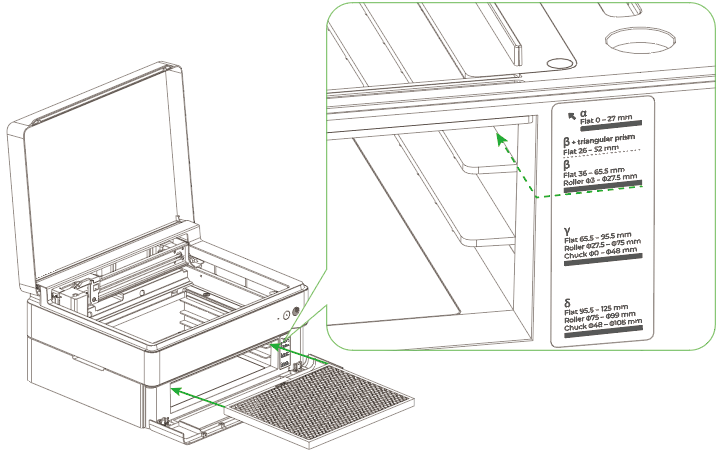

（1）拆下底板，查看上面的表格，将蜂窝板放置在 β 挡。

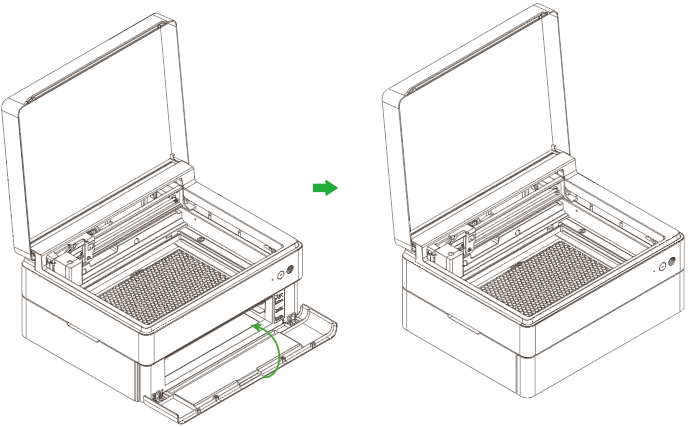

（2）关上前门板。

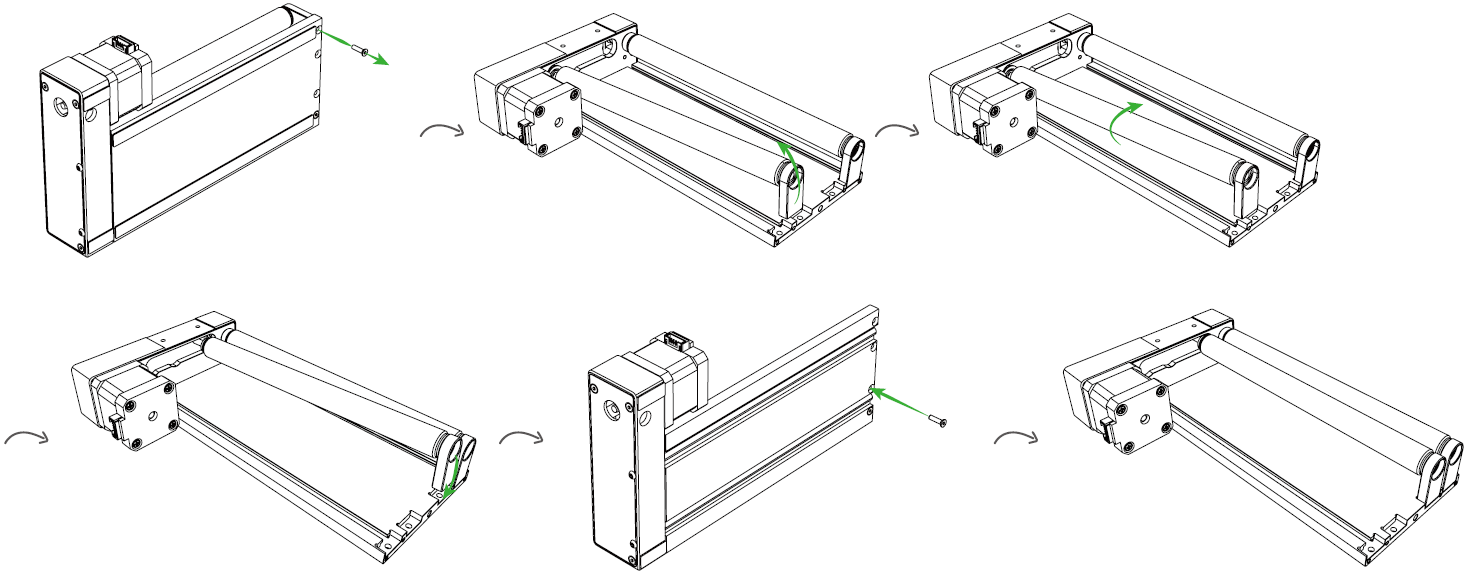

（3）将滚轴调整到 A 挡。
（4）将连接线一端插入旋转附件的连接口。

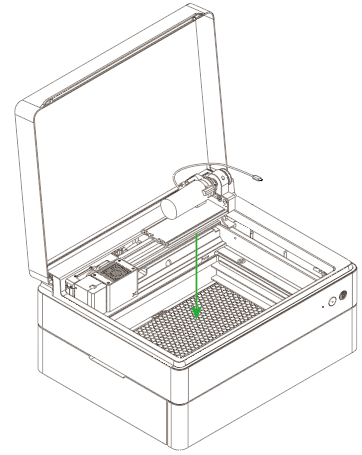

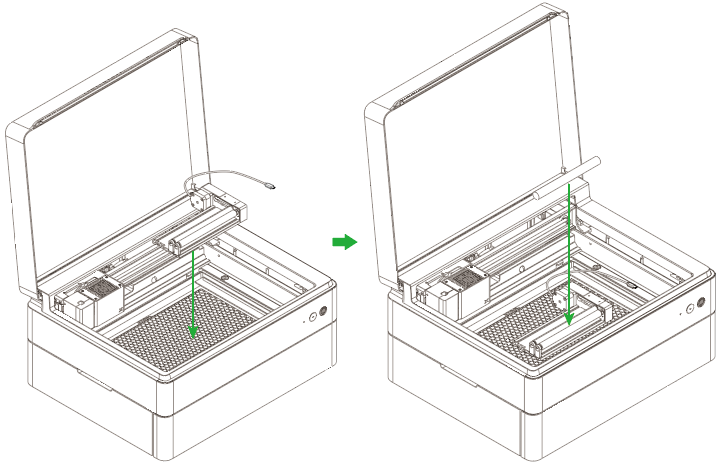

（5）将旋转附件和加工材料放置在蜂窝板上。

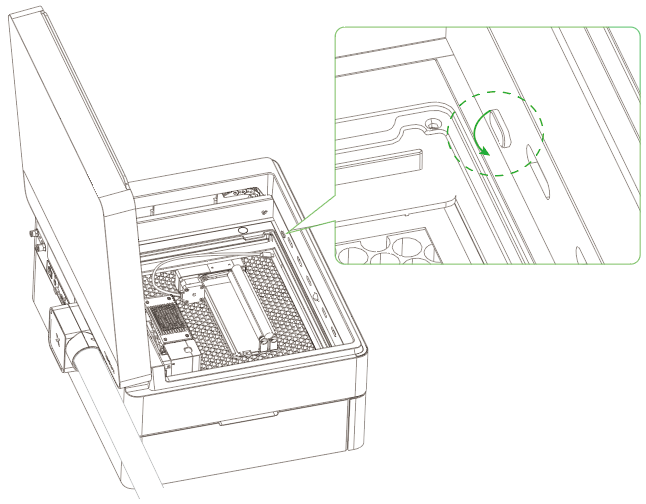

（6）打开 xTool M1 Ultra 上的旋转附件接口（位于机器前板后侧）。

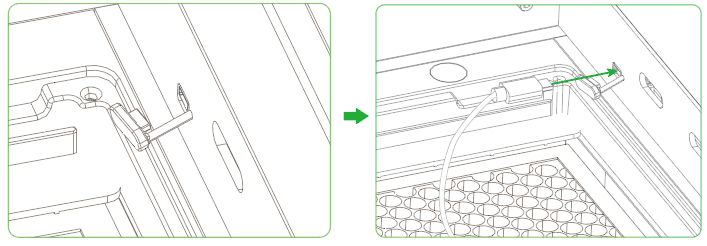

（7）将连接线另一端插入机器内的旋转附件接口。

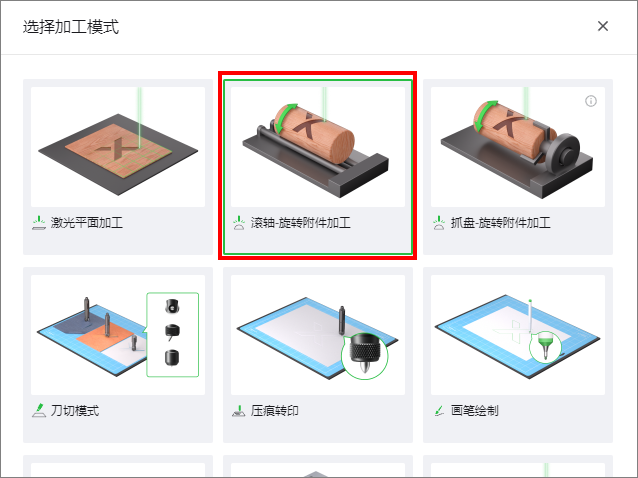

（8）打开 XCS 软件，连接机器后，选择“滚轴 - 旋转附件加工”。

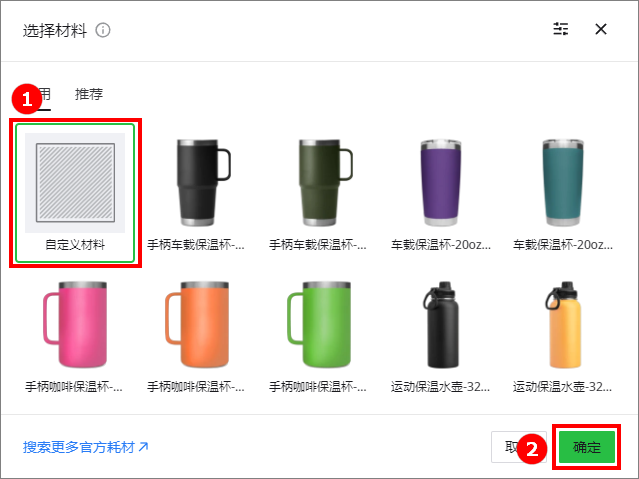

（9）在 XCS 界面右上方，点击“自定义材料”，选择你所需的材料，点击“确定”。

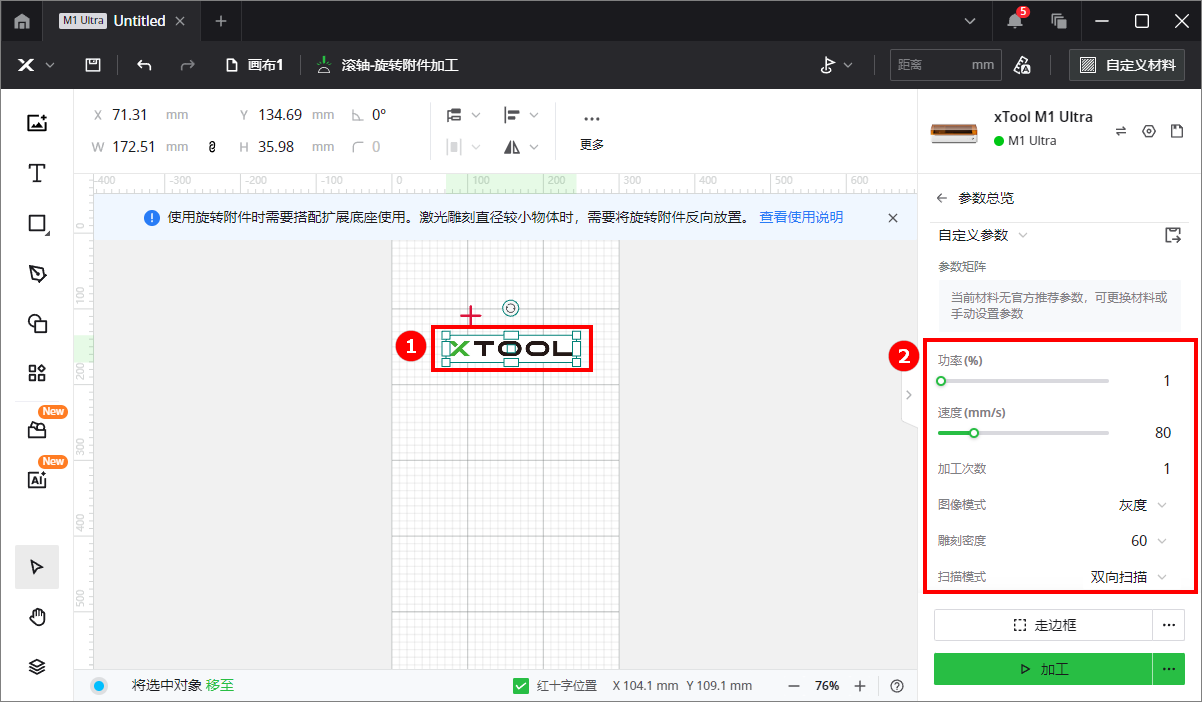

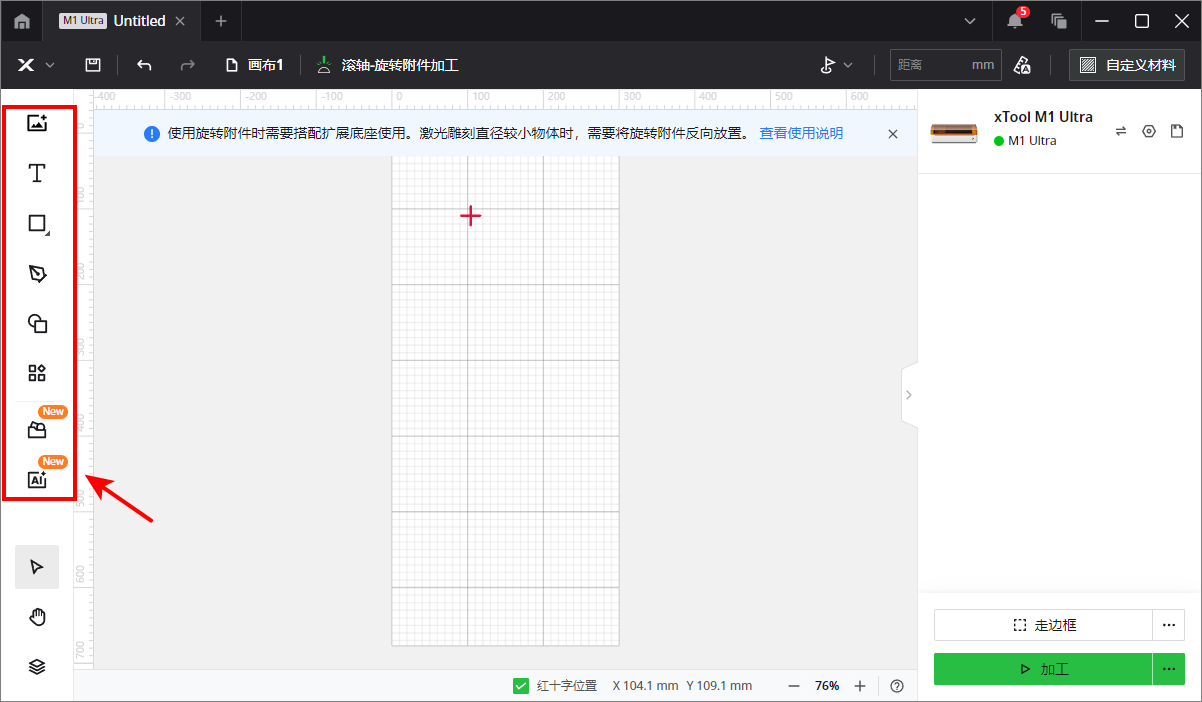

（10）使用画布左侧的工具，在画布中创建对象。
（11）选中画布上的加工对象，在右侧参数面板上设置参数。

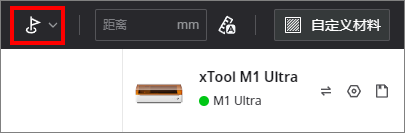

（12）在 XCS 界面右上方，点击小旗图案。

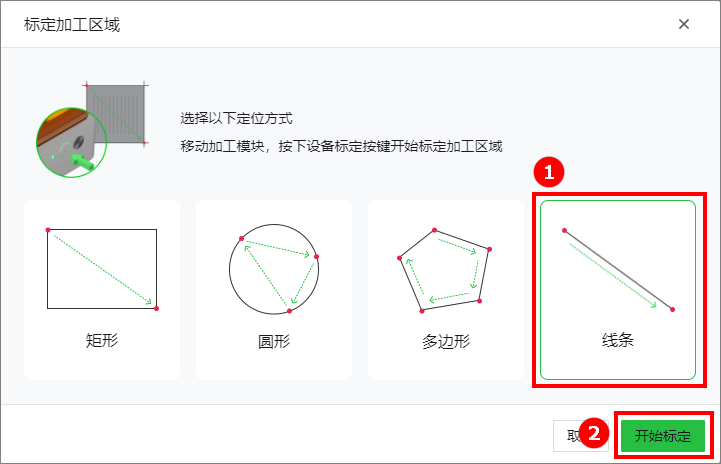

根据实际加工区域选择定位方式，然后点击“开始标定”。

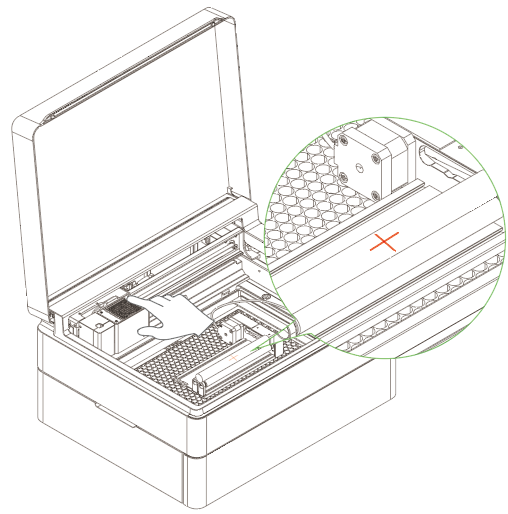

按照 XCS 上的定位图提示，将激光头移动到材料的相应位置，使红十字光斑落在加工区域的某个点上，按下机器的定位取点按钮。然后，移动激光器至加工区域的另一个点上，重复相同的步骤。

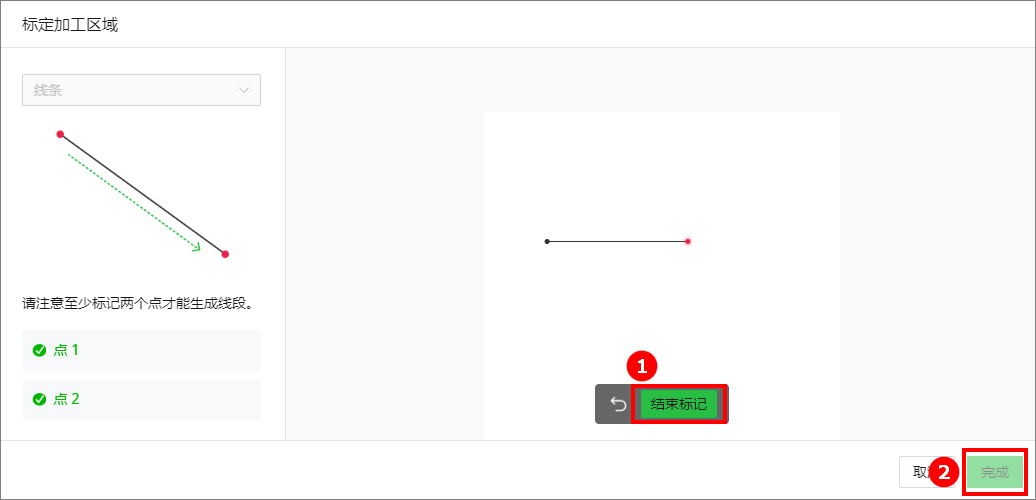

（13）确保两个标记点已完成标记。点击“结束标记”>“完成”，被标定的加工区域会出现在画布上。
（14）打开盖子，移动激光头，使红色十字光斑落在加工材料最高点上。

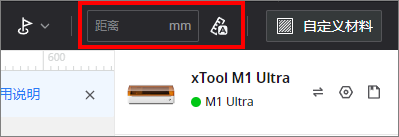

关上盖子，点击
自动测量距离。
（15）在 XCS 页面右下角，点击“走边框”旁的图标，设置走边框速度。
设置走边框速度后，点击“走边框”，然后按下机器的银色按键，开始走边框。
确认加工区域无误后，点击“结束”，结束走边框。

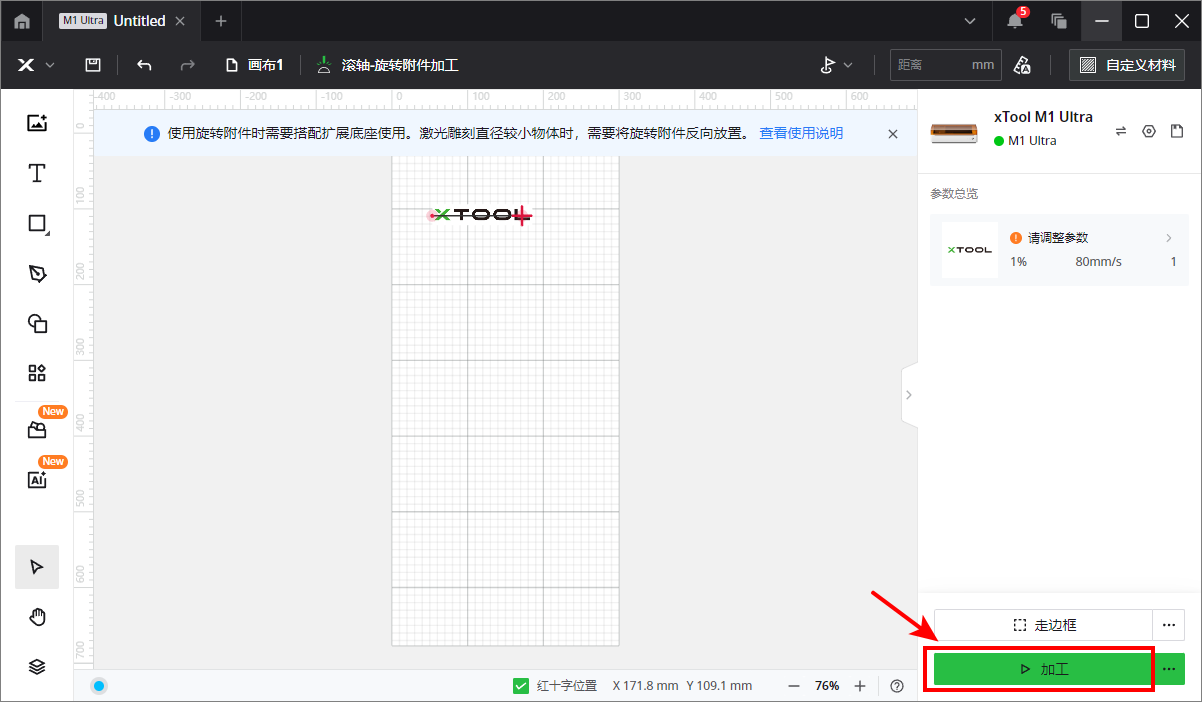

（16）在 XCS 页面右下角，点击“加工”。
加工前请确认所需要的配件和加工模块是否都已准备好。

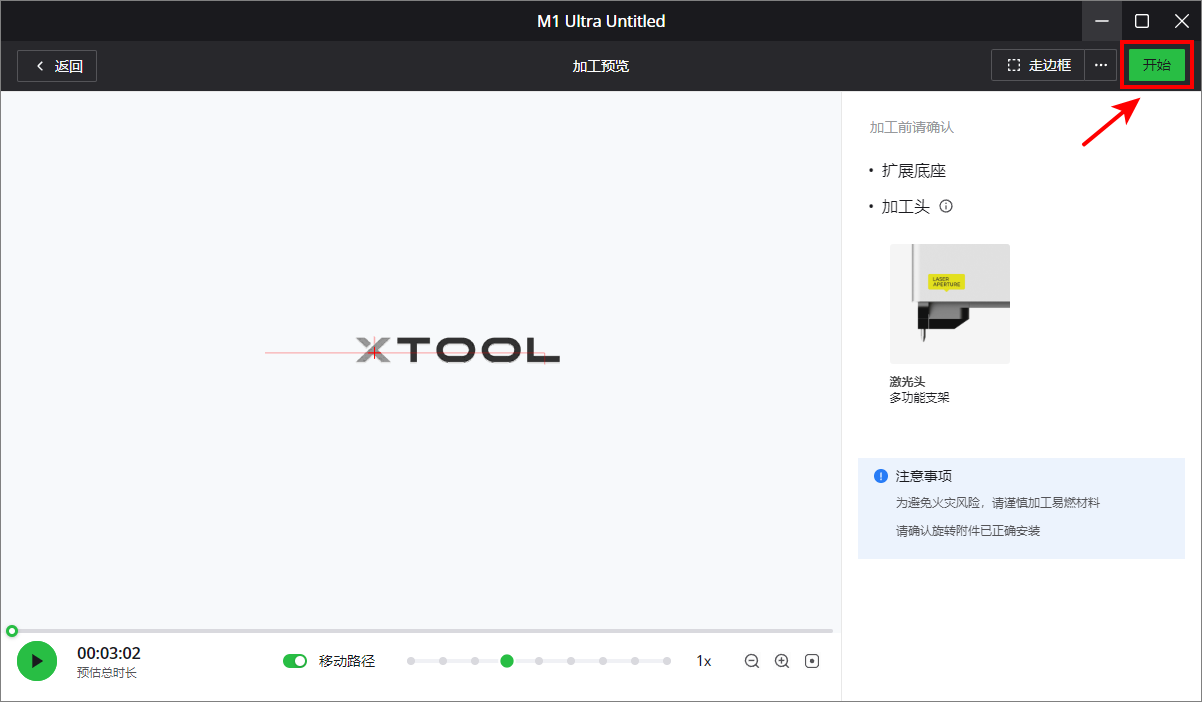

（17）在 XCS 页面右上方，点击“开始”。

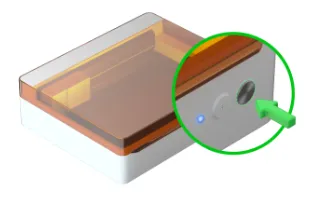

按下机器上的银色按钮，开始加工。
¶ 使用抓盘模式加工
请根据材料直径确定蜂窝板放置的挡位，如下表所示。
 |
蜂窝板放置挡位 | 可加工材料直径（D） |
|---|---|---|
| α | / | |
| β | / | |
| γ | 0 ＜ D ≤ 48 mm | |
| δ | 48 mm ≤ D ≤ 108 mm |
💡 关于旋转附件的详细介绍和使用说明，查看“旋转附件二代”。
¶ 以加工直径为 40 mm 的球体为例
（1）拆下底板，查看上面的表格，将蜂窝板放置在 γ 挡。

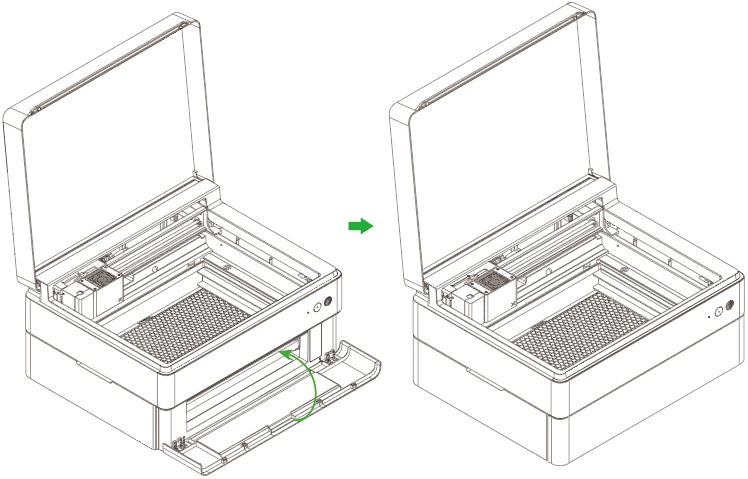

（2）关上前门板。
（3）将连接线一端插入旋转附件的连接口。
（4）将旋转附件和加工材料放置在蜂窝板上。
（5）打开 xTool M1 Ultra 上的旋转附件接口（位于机器前板后侧）。
（6）将连接线另一端插入机器内的旋转附件接口。

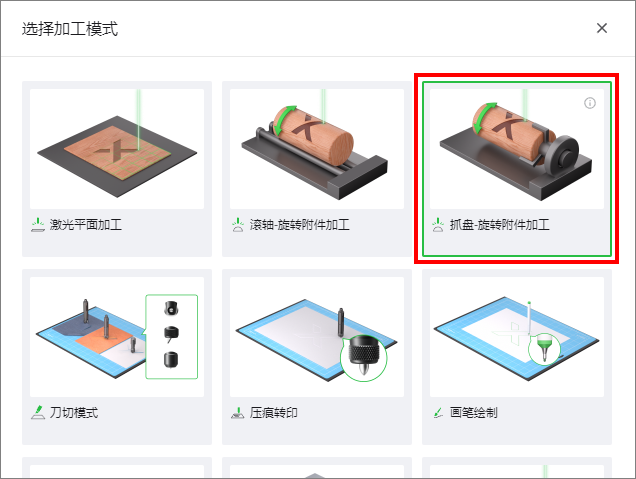

（7）打开 XCS 软件，连接机器后，选择“抓盘 - 旋转附件加工”。
输入材料的直径，你可以选择“直径”或者“半径”。
（8）在 XCS 界面右上方，点击“自定义材料”，选择你所需的材料，点击“确定”。

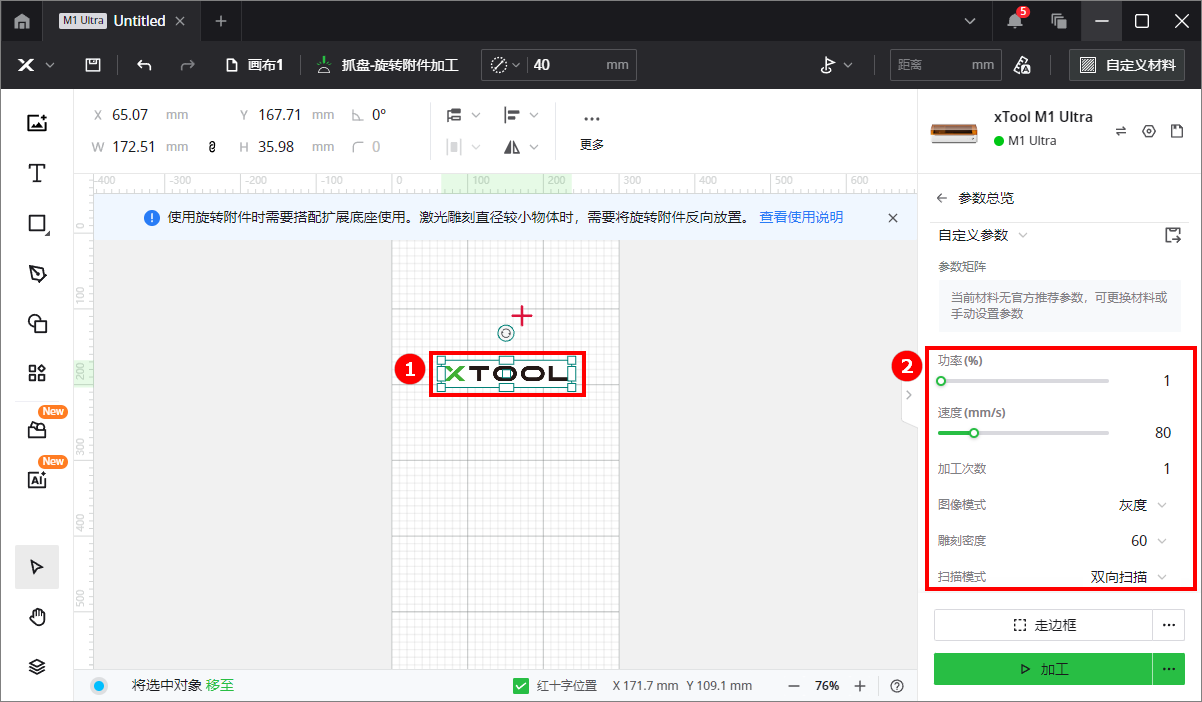

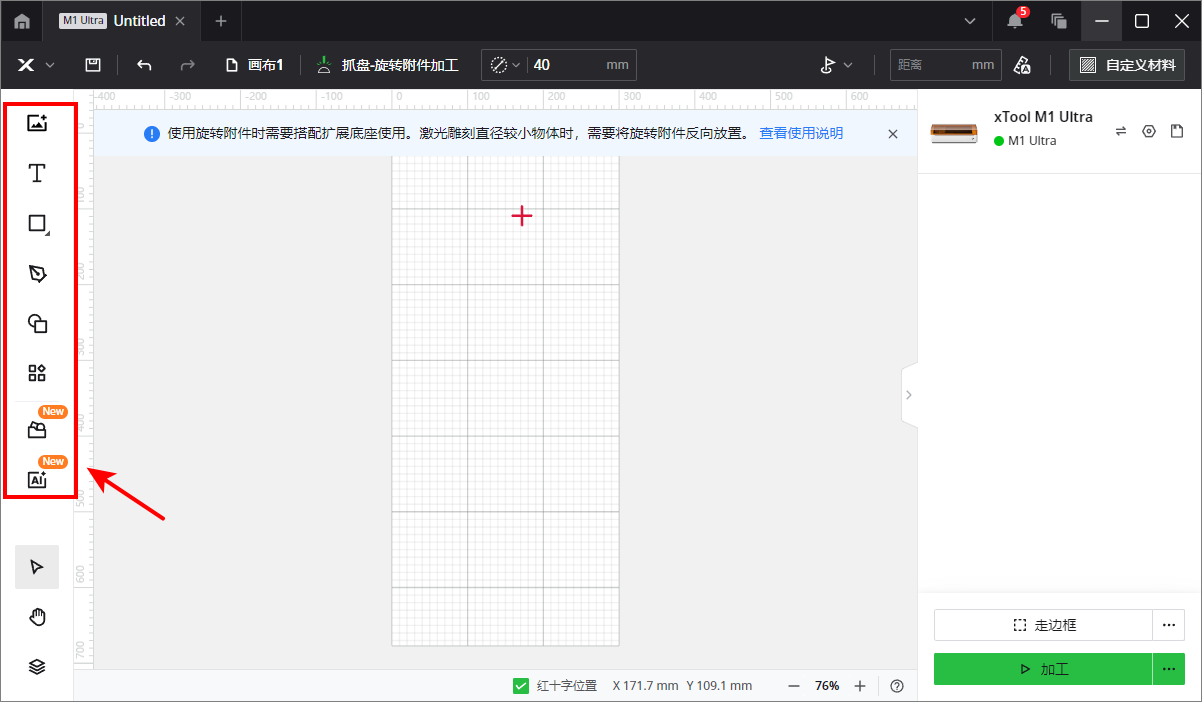

（9）使用画布左侧的工具，在画布中创建对象。
（10）选中画布上的加工对象，在右侧参数面板上设置参数。
（11）在 XCS 界面右上方，点击小旗图案。
根据实际加工区域选择定位方式，然后点击“开始标定”。
按照 XCS 上的定位图提示，将激光头移动到材料的相应位置，使红十字光斑落在加工区域的某个点上，按下机器的定位取点按钮。然后，移动激光器至加工区域的另一个点上，重复相同的步骤。
（12）确保两个标记点已完成标记。点击“结束标记”>“完成”，被标定的加工区域会出现在画布上。
（13）打开盖子，移动激光头，使红色十字光斑落在加工材料最高点上。
关上盖子，点击自动测量距离。
（14）在 XCS 页面右下角，点击“走边框”旁的图标，设置走边框速度。
设置走边框速度后，点击“走边框”，然后按下机器的银色按键，开始走边框。
确认加工区域无误后，点击“结束”，结束走边框。
（15）在 XCS 页面右下角，点击“加工”。
加工前请确认所需要的配件和加工模块是否都已准备好。
（16）在 XCS 页面右上方，点击“开始”。
按下机器上的银色按钮，开始加工。
