¶ 1. 对焦原理
- M1激光的焦距为30mm，即从激光发射器到激光能量密度最高点的位置的距离为30mm；
- M1激光部件的Z轴行程范围为35mm；
- M1激光部件的Z轴位于原点位置（最高位置）时，激光发射器距离底板的距离约为47mm；
综上所述，以底板为基准平面的话，激光焦点可调整范围为底板上16mm处至底板下面19mm处。因此使用底板进行加工时，M1可加工的材料最大高度为16mm，并且在0-16mm的高度可以通过设备自动测量功能测量出来。但如果需要加工的材料高度更高或面积过大无法放置在机器内加工，则需要将底板拆卸并将机器垫高，然后将需要加工的材料放置于机器下面进行加工，当材料放置在机器下面时，自动测量可能会无法测量或测量失败，因此会需要使用手动对焦。
¶ 2. 自由平面手动对焦教程

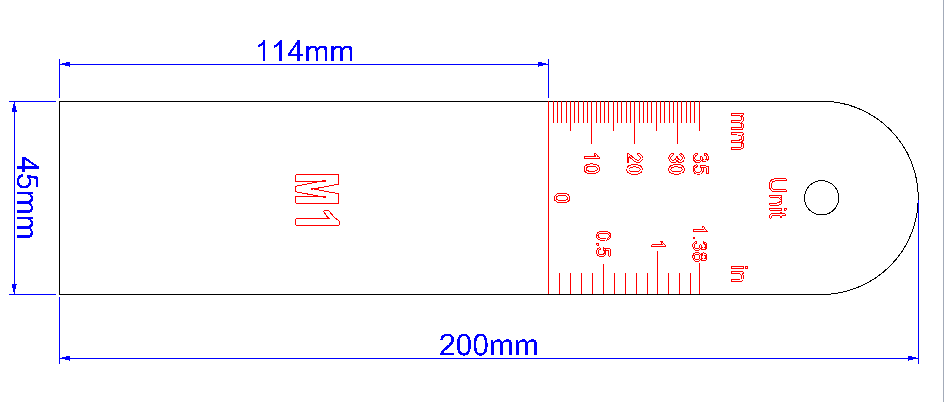

- 将对焦尺文件使用M1加工出来，注意尺寸要与下图一致（橙色线条用于激光雕刻，紫色线条用于激光切割）；
- 当自动测量失败时，软件会有弹窗提示，此时可以手动选择进入手动测量模式，进入手动测量模式后，步进电机不再锁定，可以用手移动激光头。
- 将激光头移动至材料上方，并将对焦尺紧贴激光头垂直立放于加工材料表面。保证激光头组件顶部平面位于对焦尺刻度范围内，否则便需要调整M1垫高的高度使得激光器部件顶部平面位于对焦尺刻度范围内；
- 观察激光头组件顶面（带风扇罩子的顶面）对应到的刻度，这个刻度值即是需要我们在软件中输入的数值。
¶ 3.激光圆柱手动对焦教程
- 将对焦尺文件使用M1加工出来，比如使用3mm椴木胶合板进行加工。注意尺寸要与下图一致（橙色线条用于激光雕刻，紫色线条用于激光切割）；
- 当自动测量失败时，软件会有弹窗提示，此时可以手动选择进入手动测量模式。进入手动测量模式后，步进电机不再锁定，可以用手移动激光头。

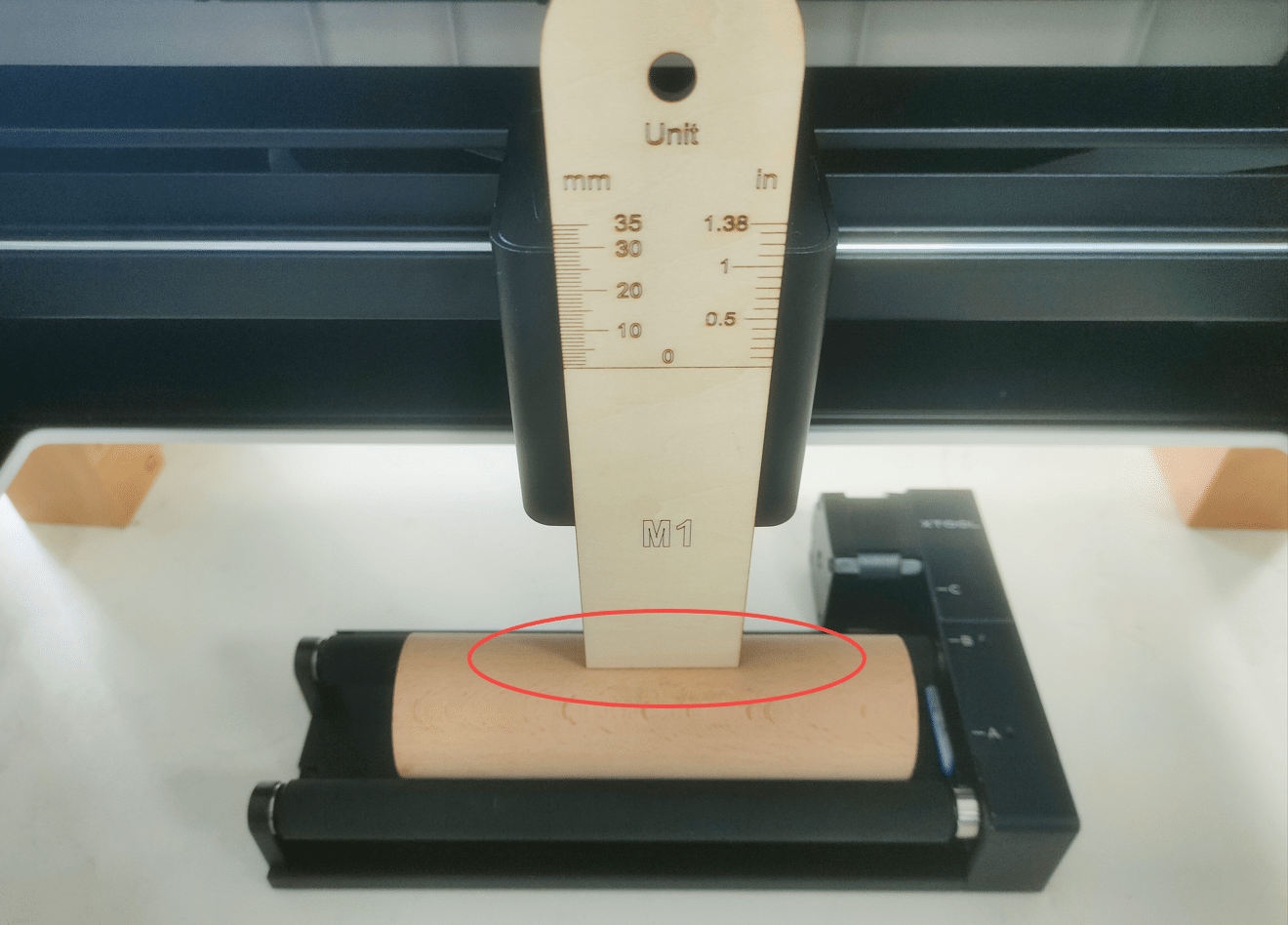

- 将激光头移动至材料上方，并将对焦尺紧贴激光头垂直立放于圆柱材料上的中间最高位置。保证激光头组件顶部平面位于对焦尺刻度范围内，如不在范围，可以调整垫高块的摆放方式和旋转附件的滚轴挡位；
- 观察激光头组件顶面（带风扇罩子的顶面）对应到的刻度，这个刻度值即是需要我们在软件中输入的数值；
