空气辅助装置由气泵、气管及连接件组成，可用于辅助激光切割设备进行材料加工。通过提供稳定的气流，可将激光切割机工作过程中产生的烟雾和切割残留物吹走，减少雕刻或切割过程中木板出现的黄色污垢，从而提升设备的切割和雕刻性能。其旋钮可用于调节气流的大小，满足您不同的使用场景，如雕刻材料时可减小气流，切割材料时则可增大气流。
| 最大空气输出流量 | 30 L/min |
|---|---|
| 适用机型 | xTool M1 |
¶ 物料清单
| 1 |
 |

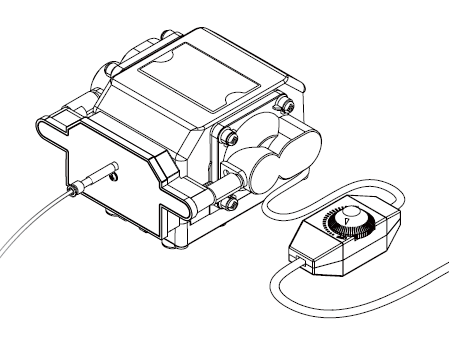

气泵 |
|---|---|---|
| 2 |
 |
管子 2.5m |
| 3 |
 |
气泵转接头 |
| 4 |
 |
硅胶连接管 |
| 5 |
 |
镜片座 |
| 6 |
 |
气嘴组件 |
| 7 |
 |
短气管卡扣 |
| 8 |
 |
中气管卡扣 |
| 9 |
 |
长气管卡扣 |
| 10 |
 |
气嘴放置架 |
| 11 |
 |
镊子 |
| 12 |
 |
十字螺丝刀 |
| 13 |
 |
镜片（备用件） |
| 14 |
 |
密封圈（备用件） |
| 15 |
 |
滤棉 |
| 16 |
 |
转换插头 （特定套装中包含此转换插头，具体以购买的套装为准。） |
| 17 |
 |
用户手册 |
| 18 |
 |
安全贴纸 |
¶ 安装空气辅助装置
以空气辅助装置配合 xTool M1 使用为例。
⚠️ 注意：组装空气辅助装置前请先断开激光切割设备和空气辅助装置的电源。
¶ 1. 卸下 xTool M1 的底板
掀开 xTool M1 的盖子，从机器内部松开固定底板的 5 颗螺丝，然后取出底板，并将盖子盖回去。
¶ 2. 安装镜片座和气嘴
（1）将机器翻转过来，并将激光器移动到工作区域中心位置。
（2）使用十字螺丝刀卸下固定导风件的螺丝，取下导风件。
（3）取下激光器上的刀具模块。
⚠️ 注意：刀具模块的刀头锋利，取下时请小心不要割伤手。
（4）使用镊子逆时针方向旋转原有的镜片座，将其取出。
（5）安装新的镜片座，顺时针将镜片座旋紧并使其两侧手柄平行于激光器前后两面。
⚠️ 注意：安装新的镜片座之前需检查镜片是否发生位移，如发生位移，需先将镜片放置到位再安装镜片座。
（6）安装气嘴和气管。将气嘴边缘缺口卡在镜片座的手柄上，并插入气管。
（7）轻轻将机器翻转回来。
¶ 3. 安装气管卡扣
（1）安装中气管卡扣。
⚠️ 注意：请在距离边框边角 3~4 厘米的地方粘贴中、长气管卡扣。
（2）安装三个长气管卡扣。
（3）安装短气管卡扣到激光器侧面。
（4）整理气管。将气管沿短气管卡扣和右侧的长气管卡扣走线，并从设备右侧前方往下拉出。
⚠️ 注意：为了避免气管干扰激光器的运动，请将气管的指定位置卡在气管卡扣上。
¶ 4. 安装气泵
（1）在气泵出气口上依次套上硅胶连接管和气泵转接头。
（2）将气嘴连接的气管插入到气泵转接头上。
（3）手动移动激光器到设备四个角，检查气管走线是否干扰激光器的移动。如干扰，则调整气管走线。
¶ 配合 xTool M1 垫高架使用
此款空气辅助装置还可配合 xTool M1 垫高架使用，如下图所示。
💡 提示：xTool M1 垫高架需自行购买。
¶ 使用空气辅助装置
⚠️注意：如需使用吹气附件，建议取下刀头，避免安装或拆卸气嘴时割伤手。
（1）将空气辅助装置的电源线接头插入可用电源，旋转旋钮至HIGH，空气辅助装置即开始工作；旋转旋钮至LOW，空气辅助装置则停止工作。
（2）你可以通过旋转空气辅助装置的旋钮来调节气流大小。
¶ 更换滤棉
⚠️ 滤棉如沾湿，请勿使用。
（1）关闭空气辅助装置，将空气辅助装置翻转。
（2）沿着底盖两边的提手，用手轻掰开底盖，将底盖取出。
（3）取出脏污的滤棉，更换新滤棉，盖上底盖。
¶ 常见问题集
¶ 1. 激光器安装气嘴运行一段时间后，相同耗材在同样的参数设置下进行加工，机器的切割能力下降了，为什么？ 如何处理？
加工瓦楞纸等易产生大量烟尘的材料时，若安装气嘴但没有打开气泵进行吹气，镜片更易脏污，导致机器切割能力下降。镜片脏污时使用棉签蘸取酒精进行擦拭即可。不使用气泵吹气时，建议将气嘴拆下放至气嘴放置架。
¶ 2. 使用时气泵会发热，属于正常现象吗？
属于正常现象，气泵在工作一段时间后，会产生一定热量，并不影响设备正常工作。若环境温度过高，也会导致气泵发热，请在正常室温下使用气泵。
¶ 3. 如何将气管从快插孔中拔出来？
按下快插孔上方的蓝色或灰色圆环，再将气管拔出来。
¶ 4. 瓦楞纸雕刻加工时开启吹气附件，加工效果会变差，为什么，怎么解决？
加工瓦楞纸等易燃材料时，气流过大会导致材料过度燃烧，使加工效果变差。
建议将吹气附件气流调小或直接关闭再进行加工。如关闭吹气附件，请取下气嘴放置到气嘴放置架上，再开始加工，否则气嘴处容易累积烟尘，加剧激光器镜片的脏污。
