¶ 概述

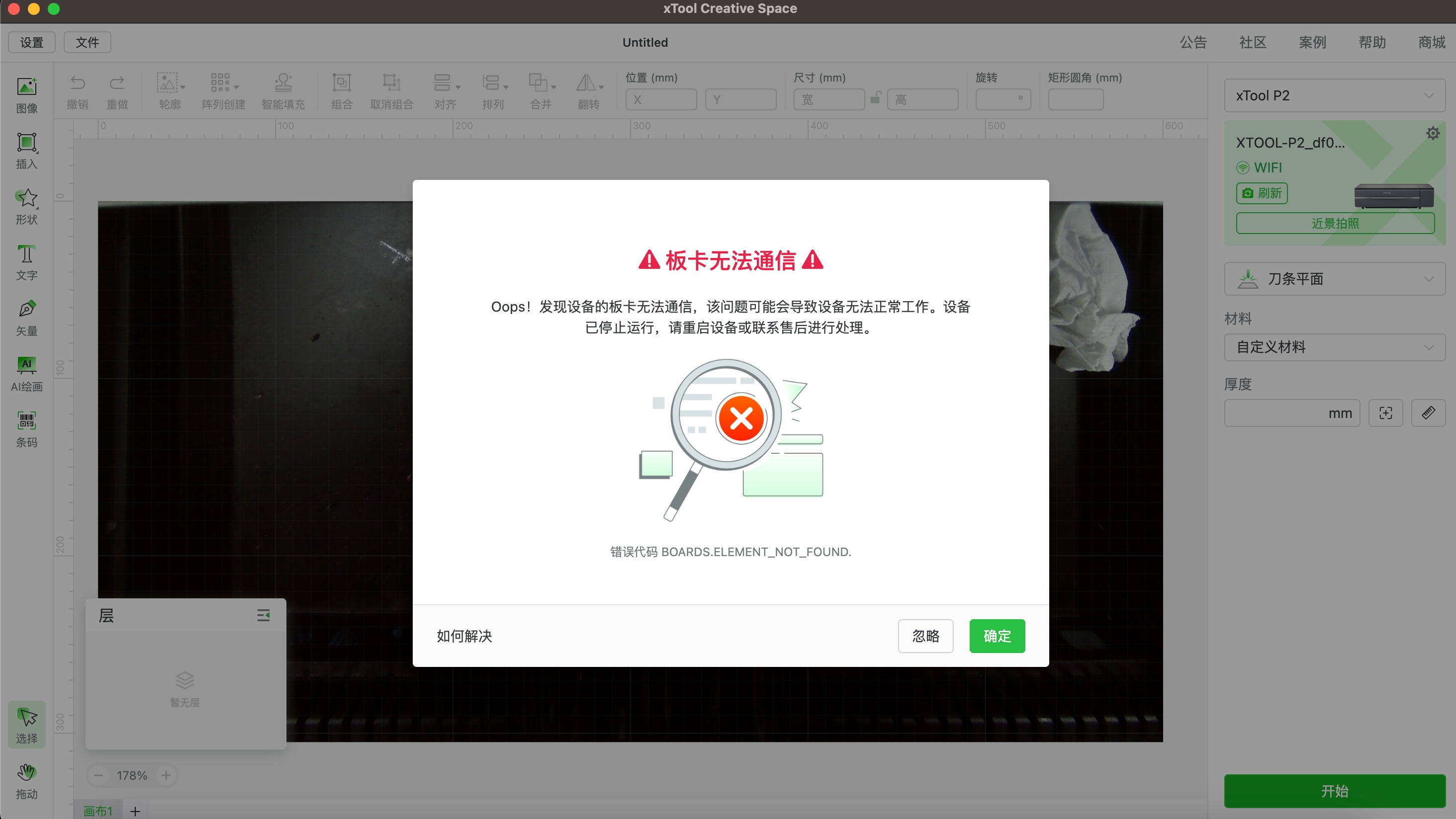

当 P2 连接到 xTool Creative Space （XCS） 进行处理时，XCS 会显示一条错误消息，提示“UI板通信失败”（如下图所示）。此错误表示主板和其他内部板之间的通信存在问题。
可能的原因：
- 主控板故障。
- UI 板通信线连接问题或 UI 板故障。
- 水冷板通讯电缆连接问题或水冷板故障。
¶ 先决条件
- 十字螺丝刀（用于拆卸侧板）
- 访问安装了 xTool Creative Space （XCS） 软件的电脑。
¶ 故障排查步骤
此步骤将根据显示的特定错误代码进行执行。
¶ #1 Error Code BOARDS.ELEMENT_NOT_FOUND.wcb_gd330 （水冷板通讯故障）
此错误代码表示水冷控制板与主板通信异常。
- 请参阅此视频以拆卸机器的左侧盖板：
P2拆卸外壳教程：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
-

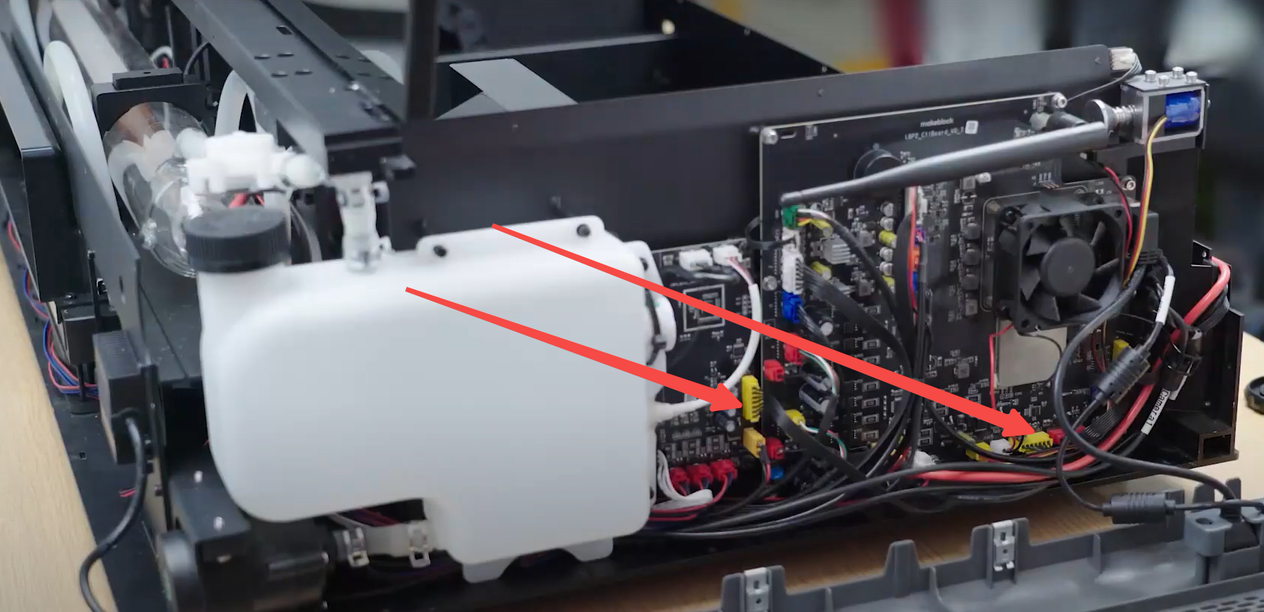

拆开盖板后，找到连接水冷板和主板的通信电线的两端，重新连接。此电缆通常标识为黄色电线。
¶ #2 错误代码 BOARDS.ELEMENT_NOT_FOUND.ui_gd330（UI主板通信失败）
该错误表示 UI主板与主板通信异常。
- 请参阅此处有关拆卸侧面板的视频：
P2拆卸外壳教程：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。

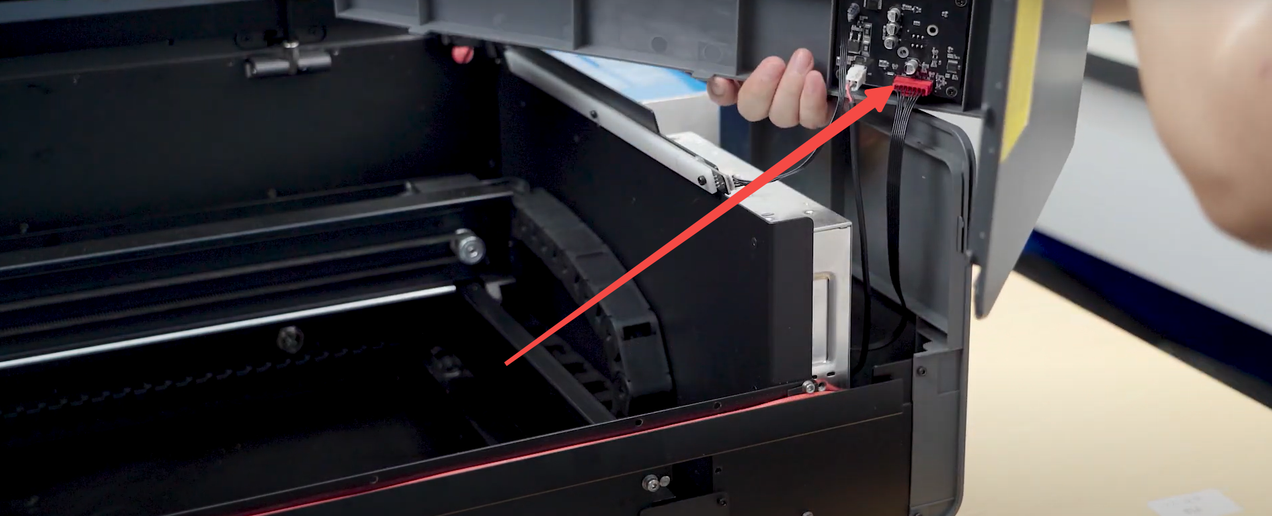

2. 拆卸机器的左右盖板后，找到并重新连接连接 UI主板和主控板的通信电线的两端。此电线通常标识为红色电线。
¶ #3 错误代码 BOARDS.ELEMENT_NOT_FOUND.motion_gd450 （主控板通讯失败）
此错误表示主控板与其他外部电路板之间的通信异常。
-
上电后观察主控板。在此步骤中，无需拆卸任何盖板。
-
验证主控制板上是否有两个指示灯闪烁。您可能需要通过机器侧面的小孔改变视角以进行观察。通电后两盏闪烁的灯表示正常运行。
完成与特定错误代码相关的故障排查过程后，重新启动 xTool P2 设备。
¶ 仍需要帮助？
如果错误仍然存在，请联系 xTool 售后，并提供错误代码和所采取步骤的详细信息。
