¶ 概述

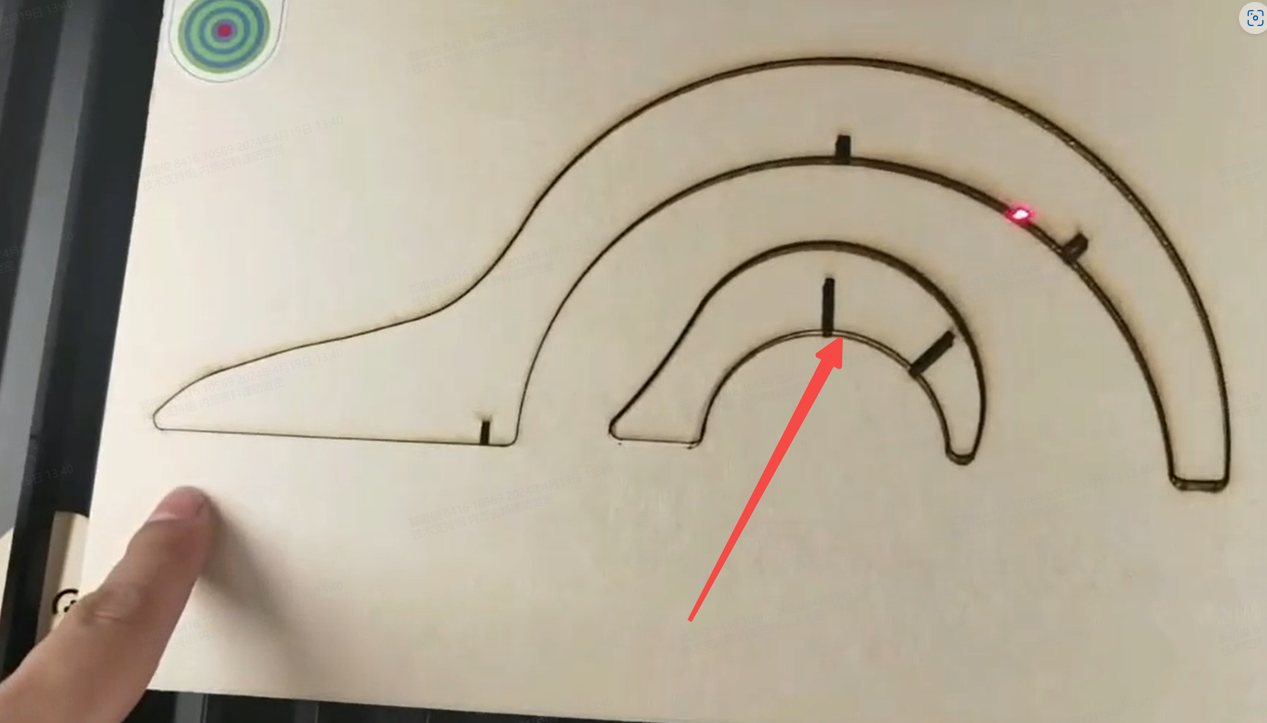

本指南提供了解决 P2 系列上激光雕刻模型中的双线问题的故障排查步骤。求解方法取决于双线是出现在整个工件中还是仅出现在设计的某些部分。
我们将使用 xTool Creative Space 中的光路设置功能来帮助确定可能导致双线的原因，并指导您完成解决该问题的步骤。
¶ 先决条件
- Windows 或 Mac 计算机。
- 用于测试的木板。
- xTool Creative Space（XCS）。
¶ 问题识别
根据问题确定要遵循的过程：
- 对于贯穿整个工件的双线 → 遵循光路设置程序
- 对于设计特定部分的双线，→跳至其他潜在原因
¶ 制备
¶ 移除第一个镜像

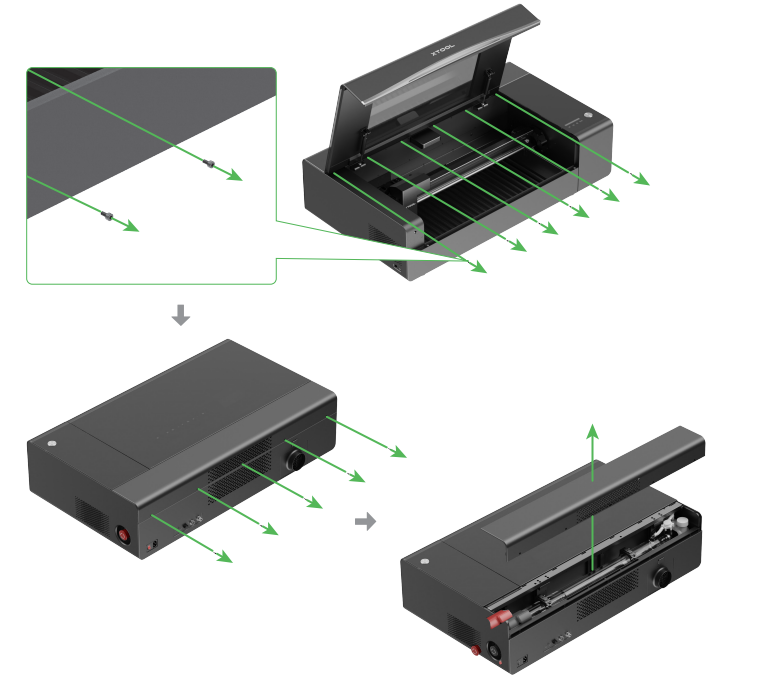

- 取下后盖：
-

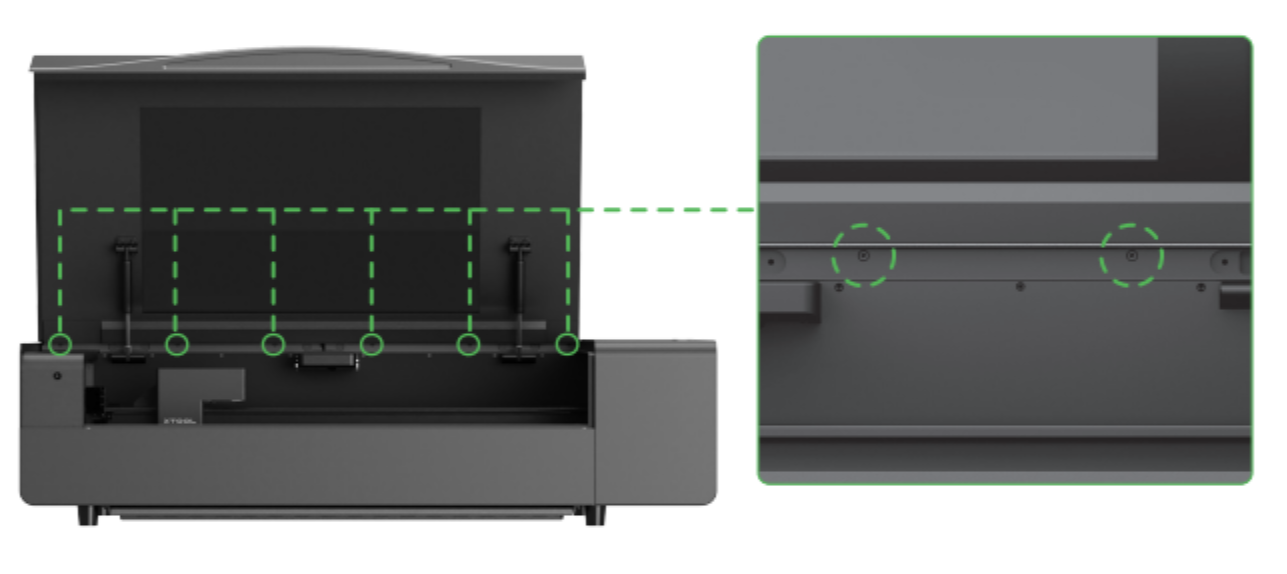

找到并拧下固定螺钉。
-
小心地拆下盖子。
-
-
分离第一个镜像：
-

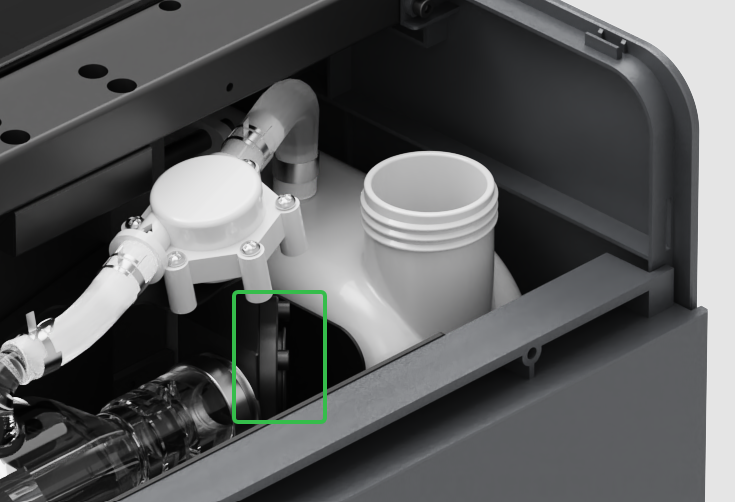

找到镜像。它就在水箱旁边。
-
轻轻用力将其移除（镜子是磁性安装的）。
-
-

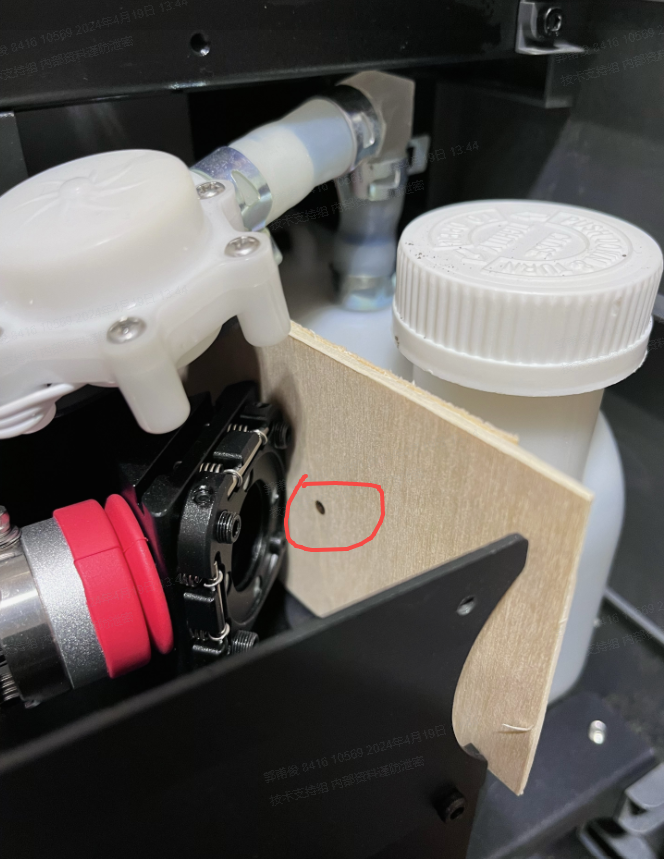

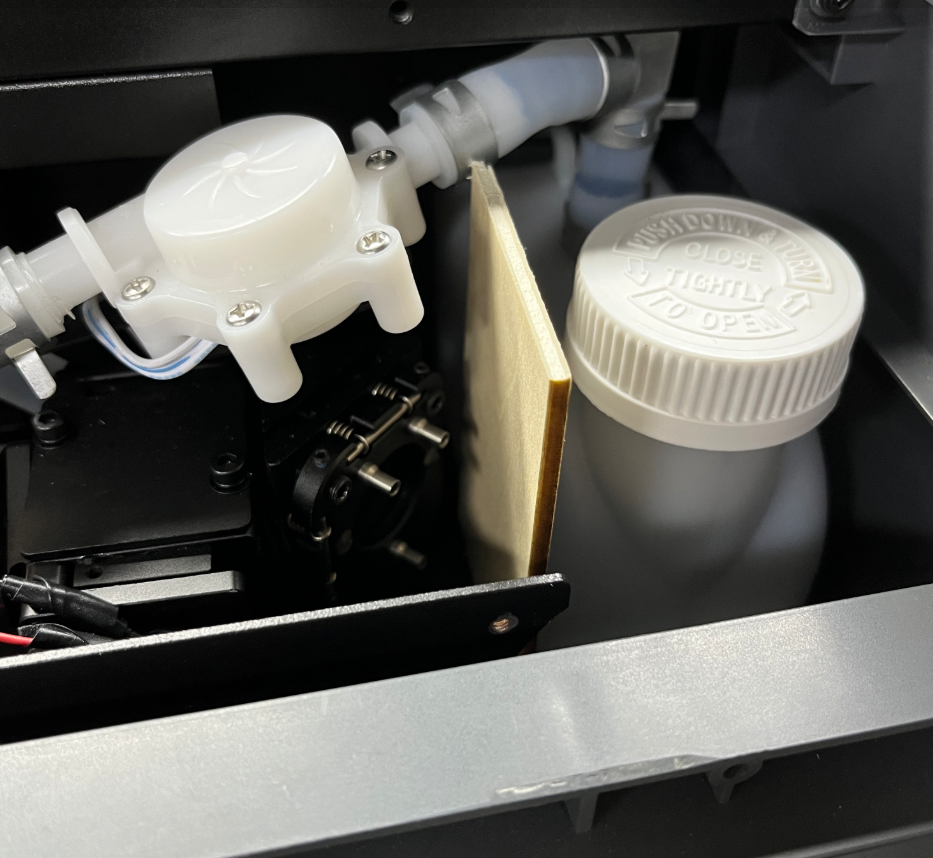

将木板放置在激光管输出端口，位于第一个镜子位置和水箱之间。
¶ 故障排查过程
¶ 光路设置测试
- 进入光路设置
-

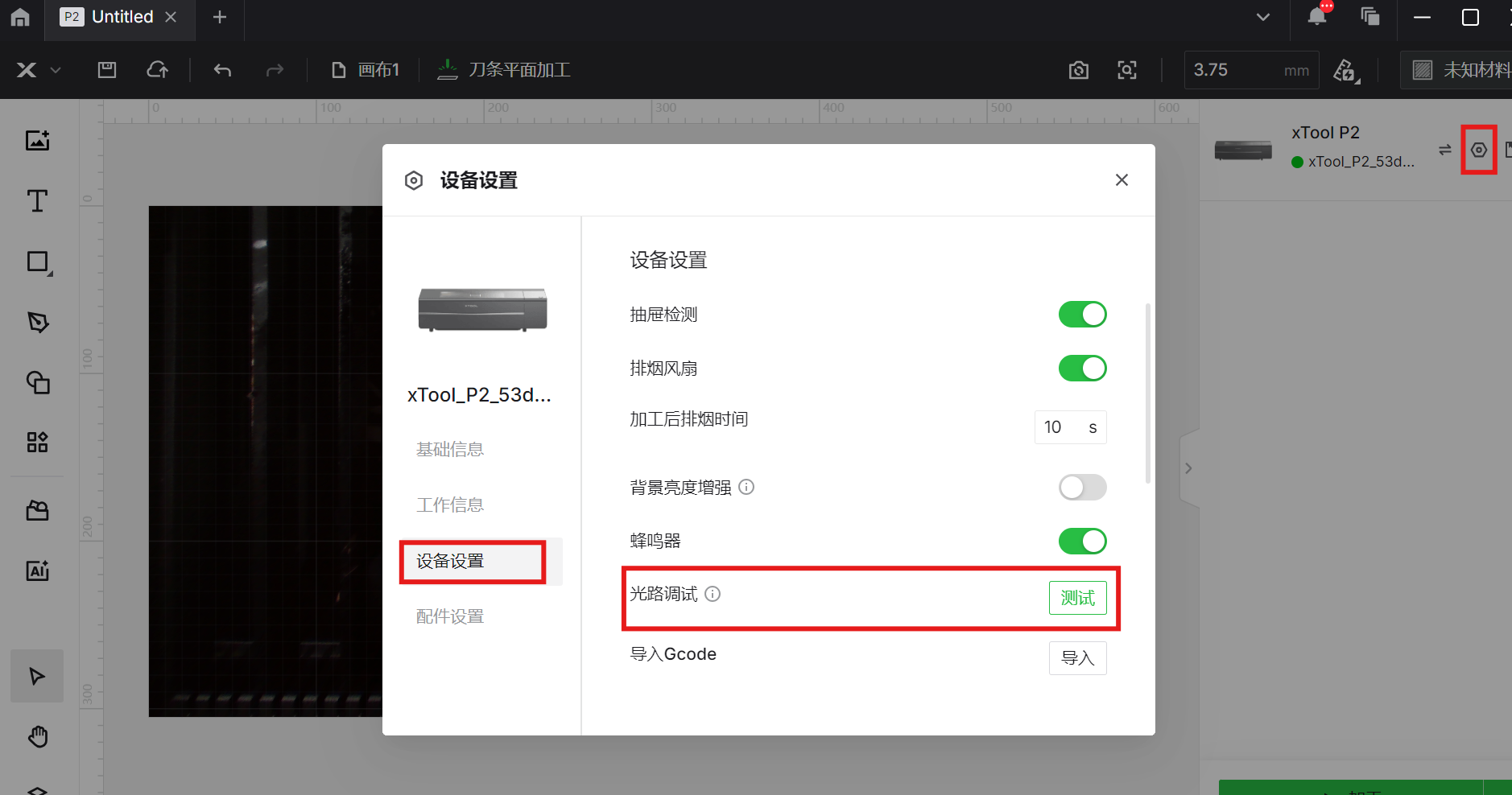

将计算机连接到本机后，单击右上角的齿轮图标打开设备设置。
-
找到 光路设置 并选择 测试。
-
- 执行测试序列。
-

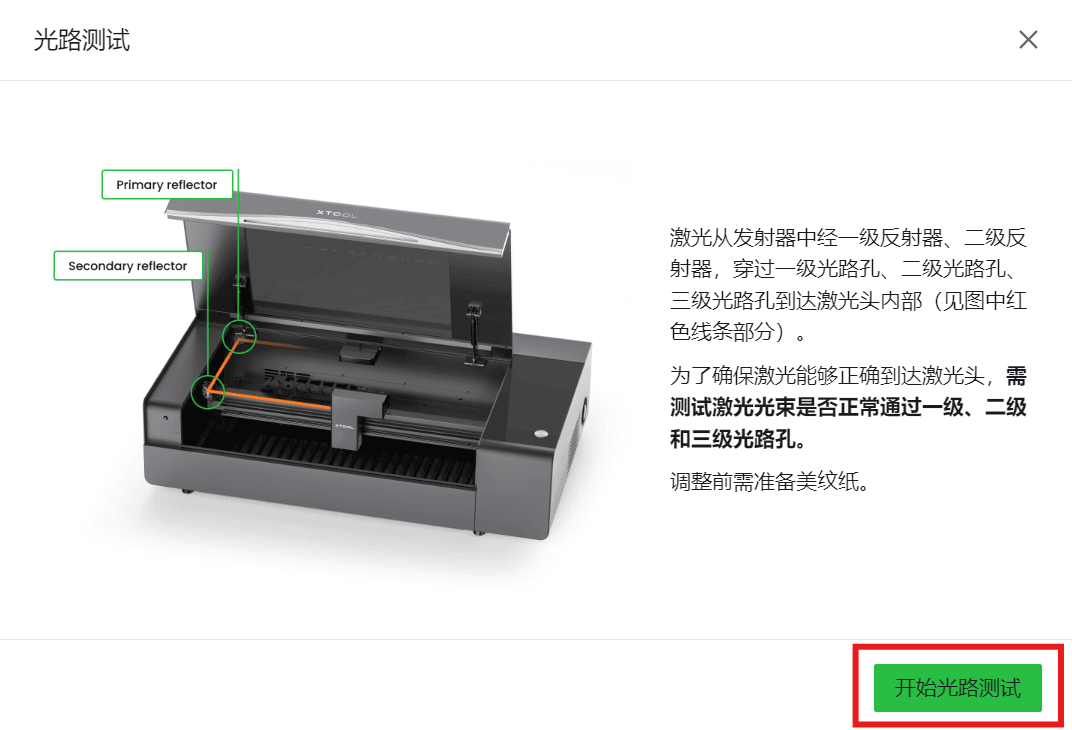

单击 Start（无需阅读此处的详细信息，因为它与我们的故障排查过程无关）。
-
-

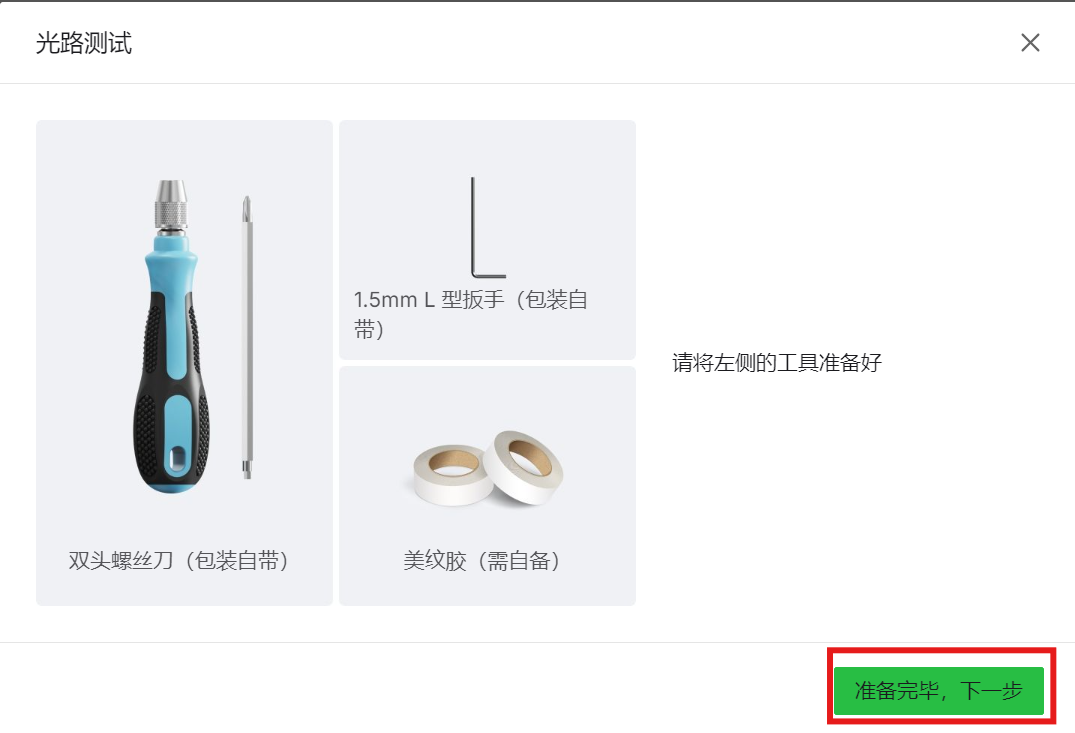

选择 Ready Next （下一步准备就绪） 以继续（在此故障排查过程中不需要这些项目）。
-

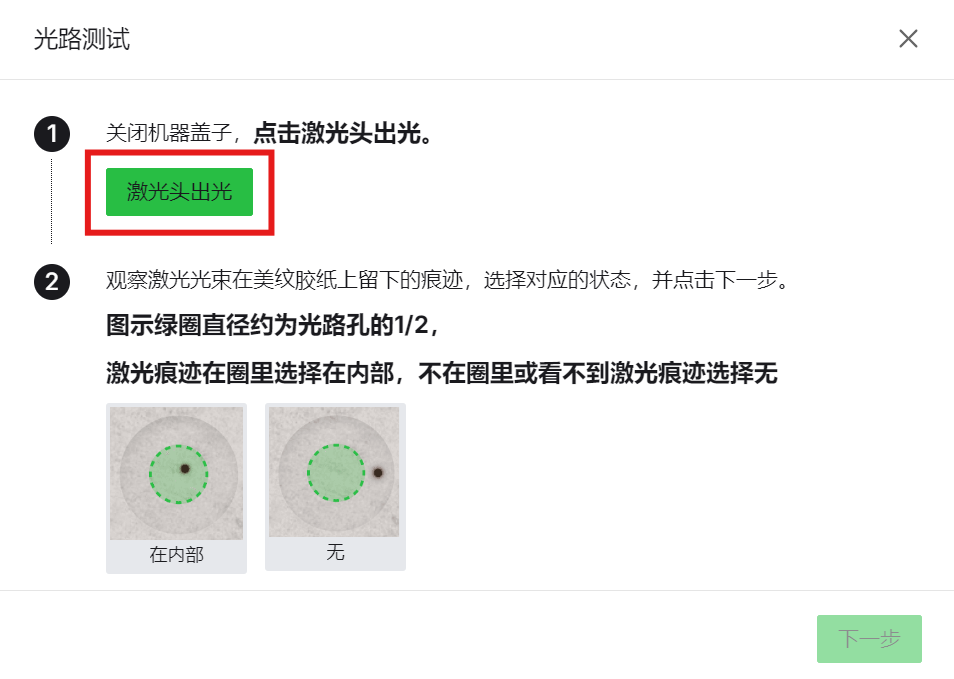

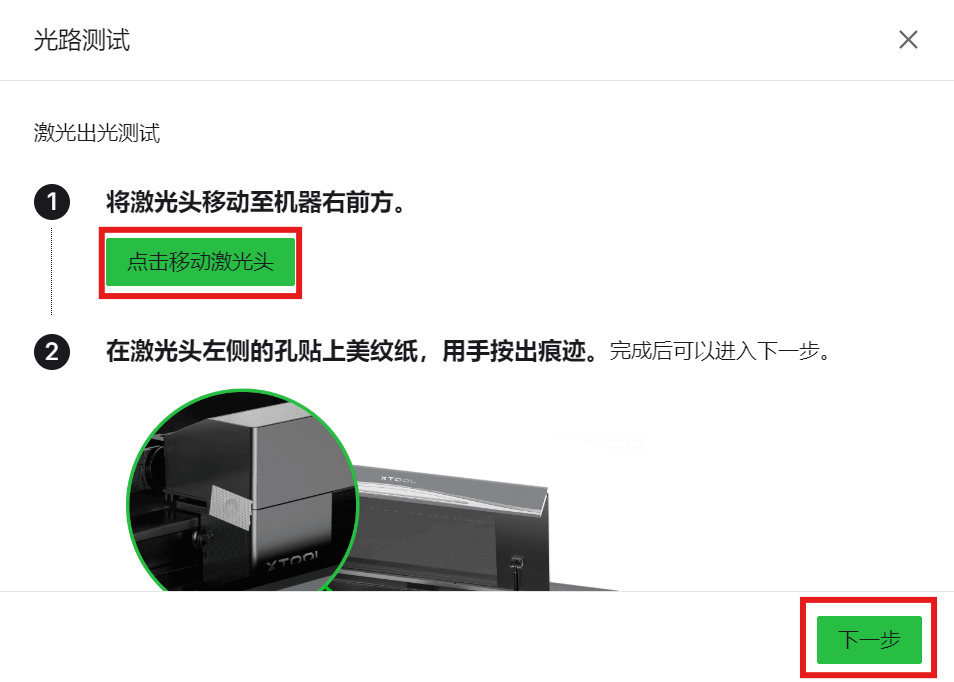

单击 Click 移动激光模块并等待激光模块停止移动，然后单击 Next。
- 按下 Pulse 按钮观察木板上的激光标记。
¶ 结果分析
¶ 场景 1：如果出现双激光点
- 诊断：激光管故障。
- 后续步骤：联系xTooL售后团队更换激光管。
¶ 场景 2：如果出现单个激光点
- 继续 其他潜在原因 部分。
¶ 其他潜在原因
如果部分设计中出现双线或观察到单个激光光斑：
- 验证所有镜像是否为：
- 清洁无碎屑;
- 妥善固定;
- 位置正确。
¶ 有关清洁反射镜的更多信息，请参考视频教程：
¶ 1.清洁一级激光镜
P2S如何清洁一级反射镜：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 2.清洁二级激光镜
P2S如何清洁二级反射镜：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 3.清洁三级激光镜
P2S如何清洁三级反射镜：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 测试和校准光路——有关测试和校准 P2S 光路的更多信息，请参考视频教程：
¶ 1.光程偏差和激光束测试
P2S如何检测光路是否偏移：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 2.第一次光路孔测试
P2S检测一级光路孔是否正常出光：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 3.测试并校准第二个光路孔
P2S检测与校准二级光路孔的光路位置：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ 4.测试并校准第三个光路孔
P2S检测与校准三级光路孔的光路位置：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
如果按照上述步骤作后问题仍然存在，请联系 xTool 售后客户服务。请提供包括问题的详细描述和您已经尝试过的故障排查结果列表，以帮助我们及时确定适当的解决方案。
