¶ 问题描述

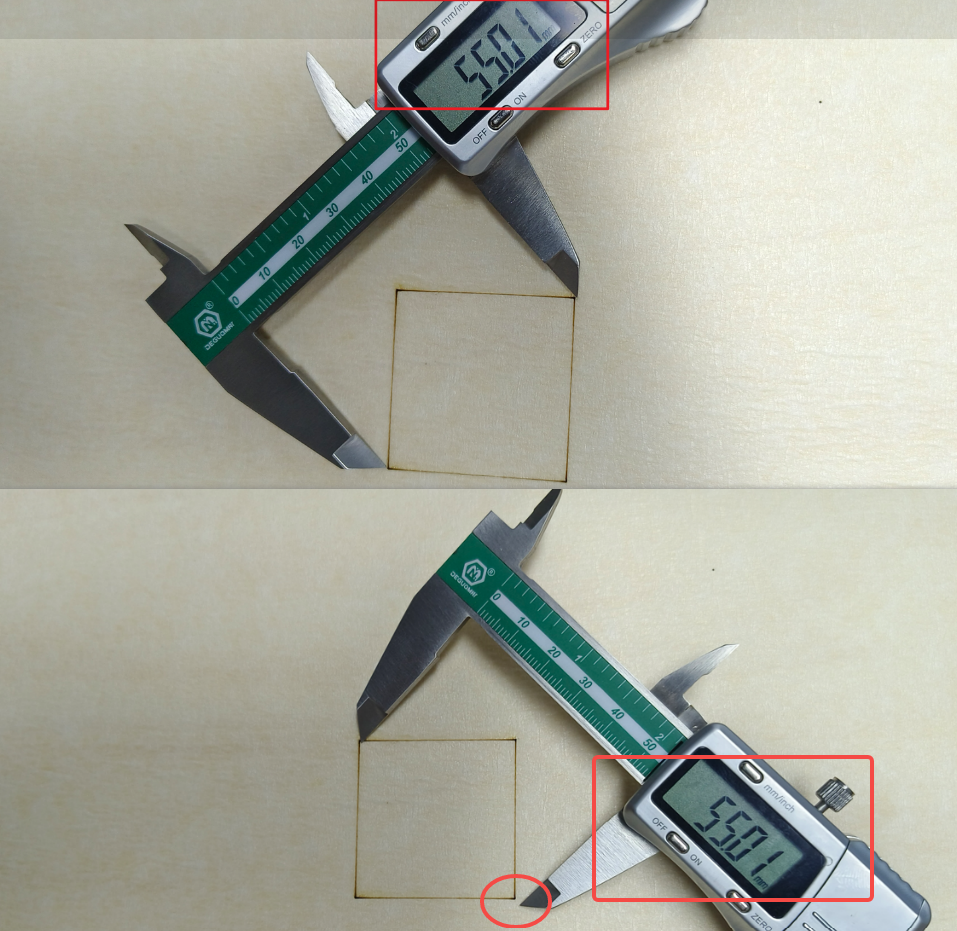

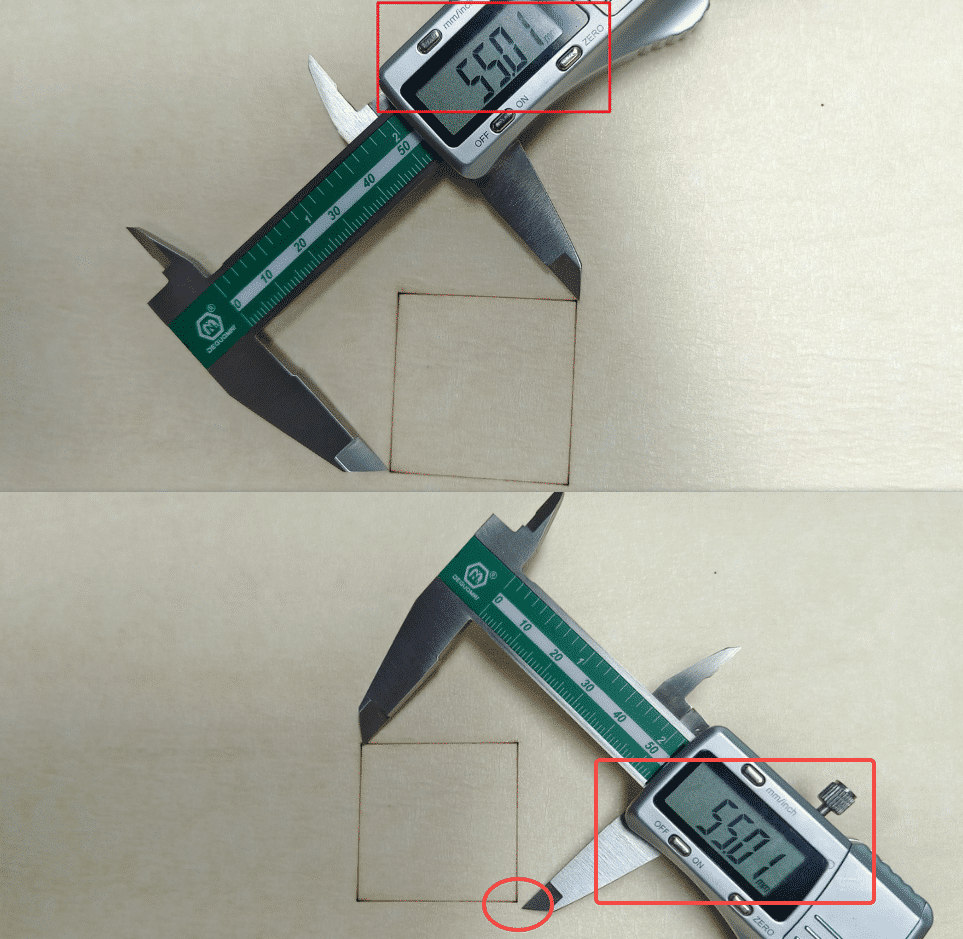

如果测量雕刻矩形的对角线，注意到它们的长度不相等。这表明水平线和垂直线彼此不垂直。
¶ 可能的原因

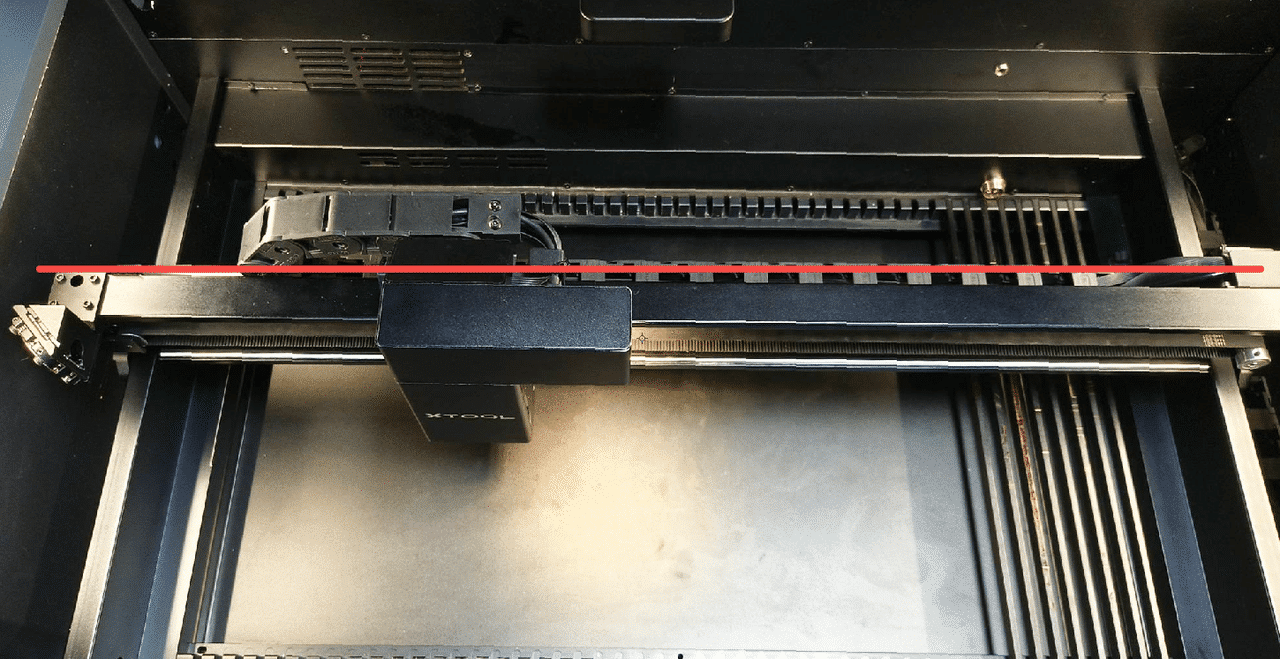

X 轴未对准，不平行于前板或后板。都可能导致 Y 轴复位失败或激光路径偏离。
请按照以下步骤进一步确认。
¶ 解决办法
- 请关闭 P2 电源并将龙门架朝前板移动，直到激光头接触到前板并且无法进一步移动。
- 左右移动激光头。

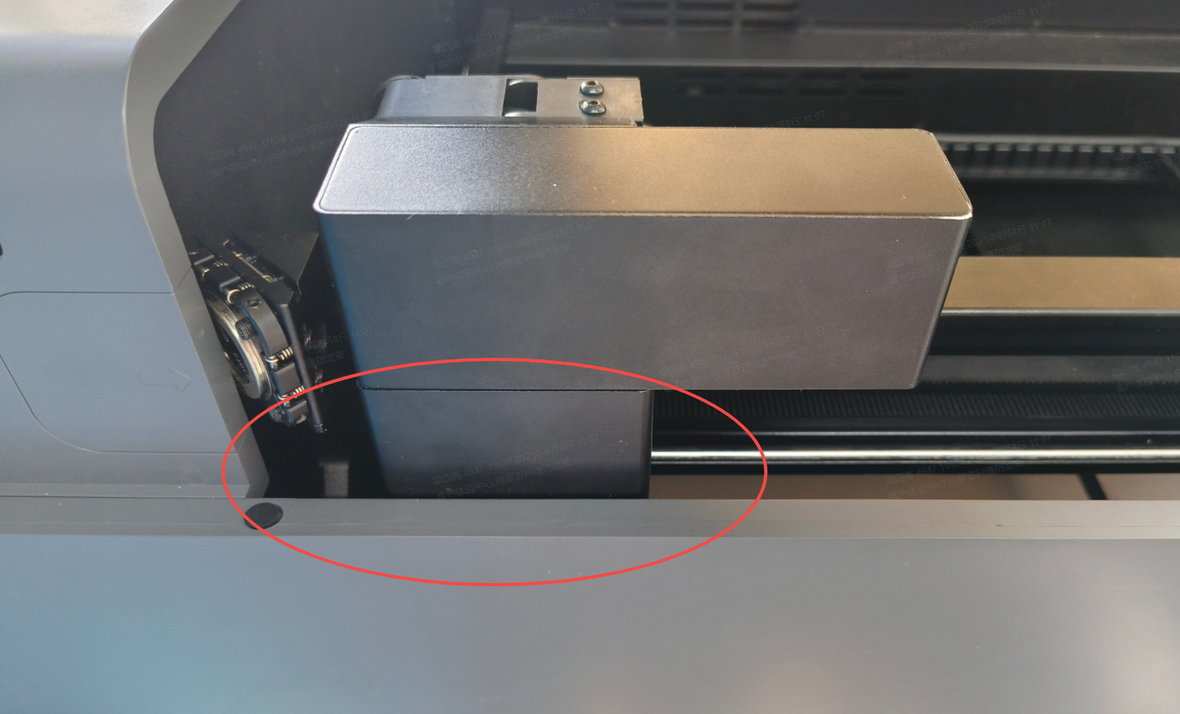

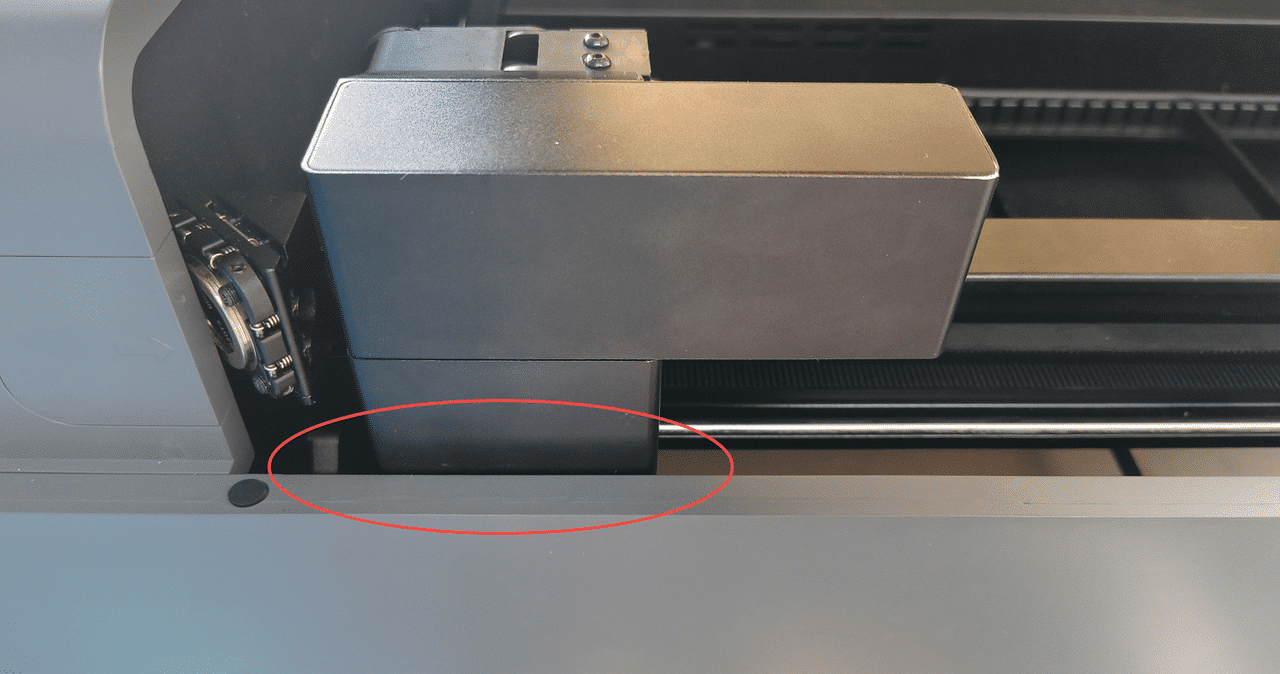

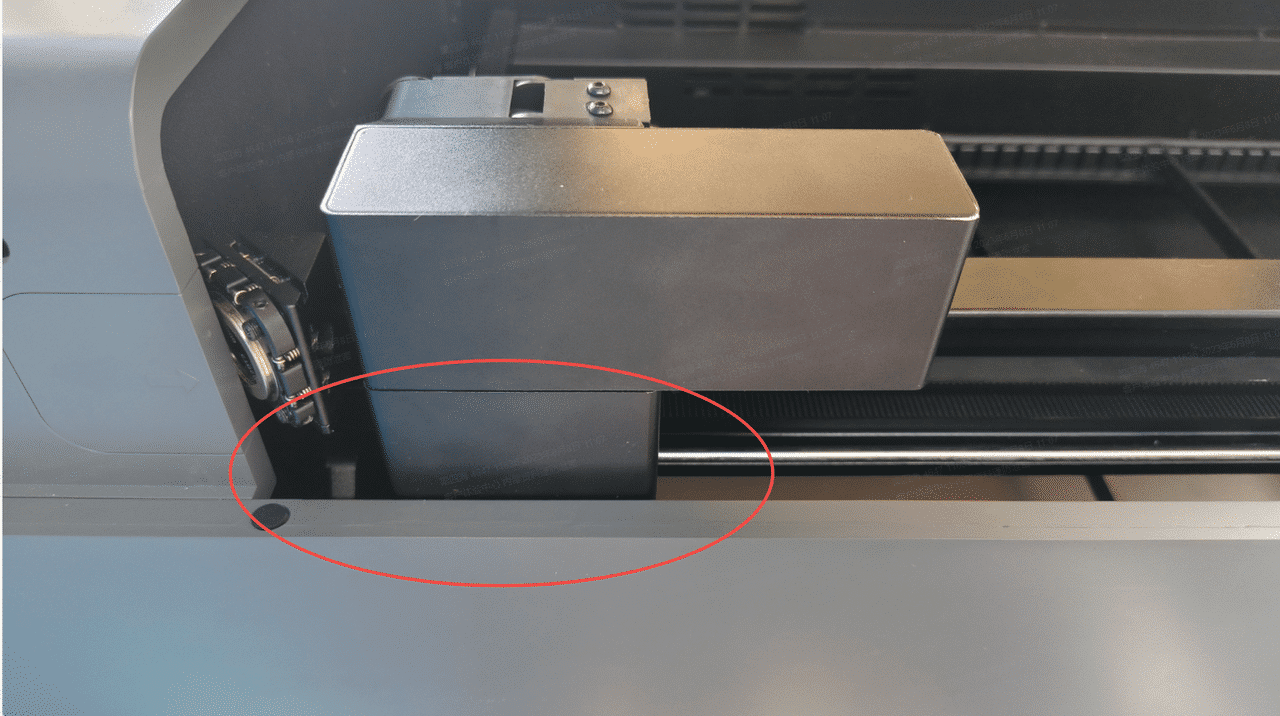

- 当激光头位于最左边和最右边时，观察并测量激光头和前板之间的间隙，检查间隙是否相同。

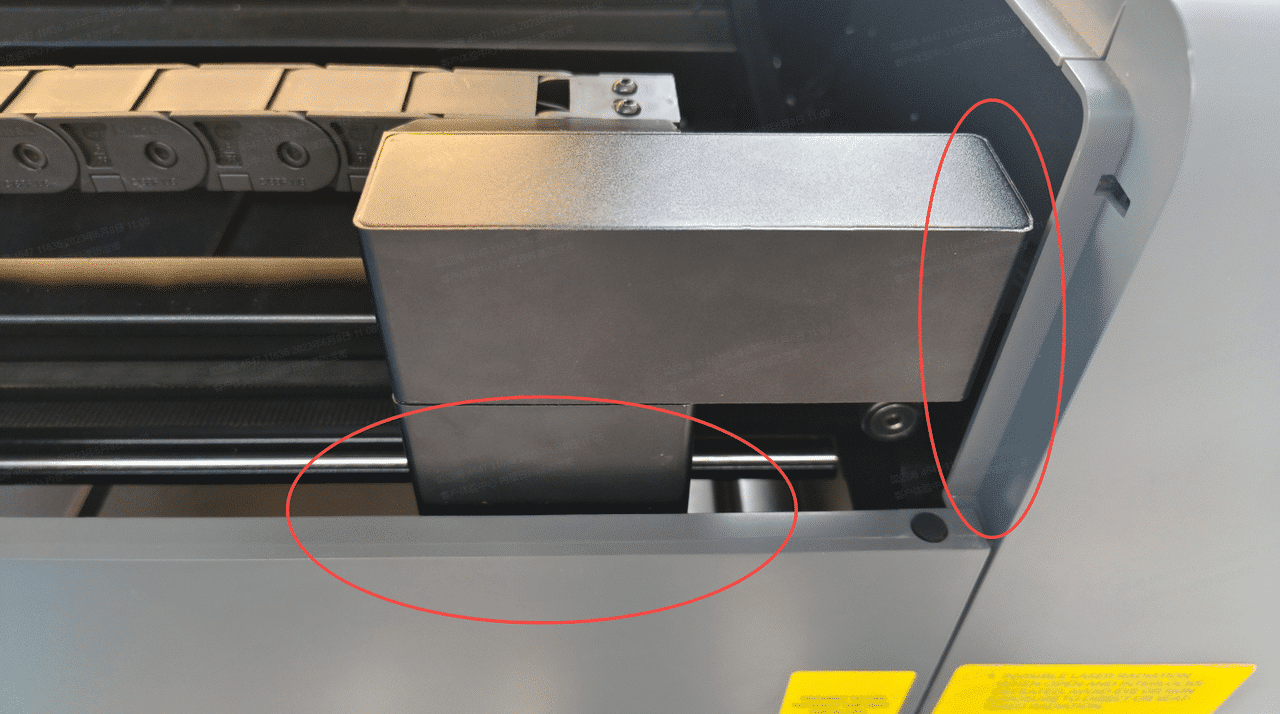

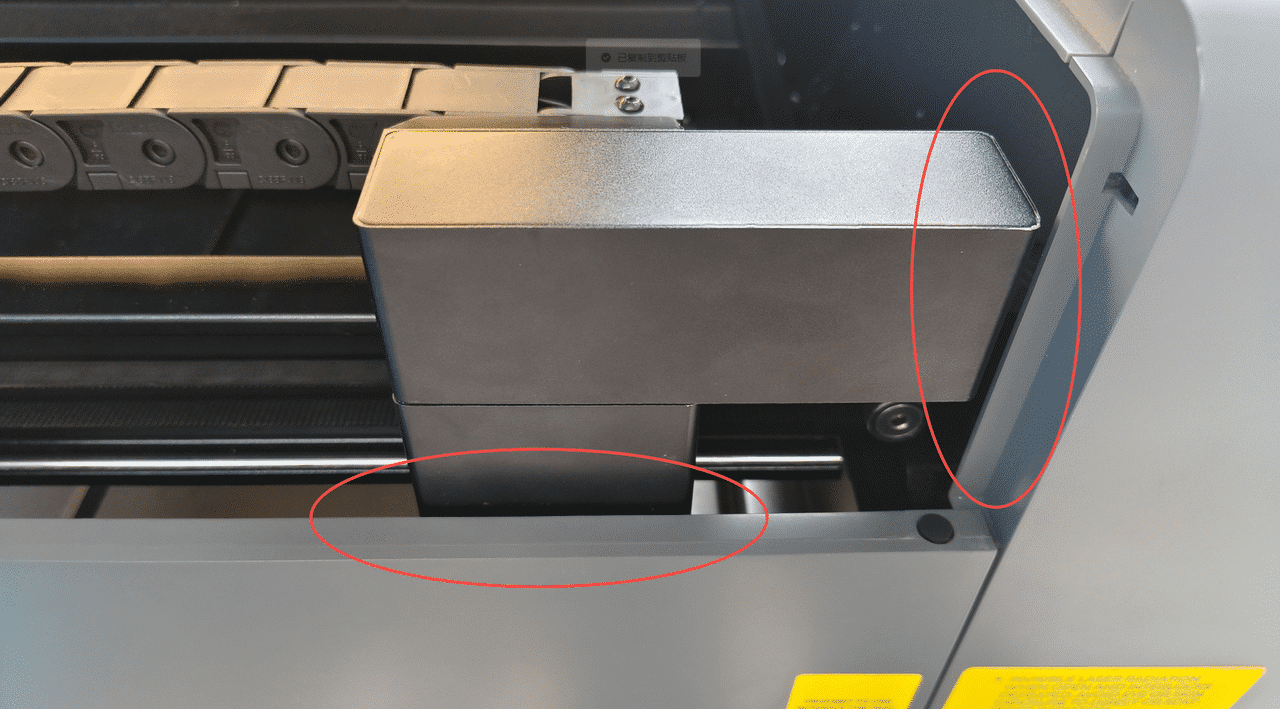

注意：请勿将模块完全移动到最右侧，确保留出一些空间，如下所示。
- 如果间隙相同，则表示 x 轴龙门架与前板平行。

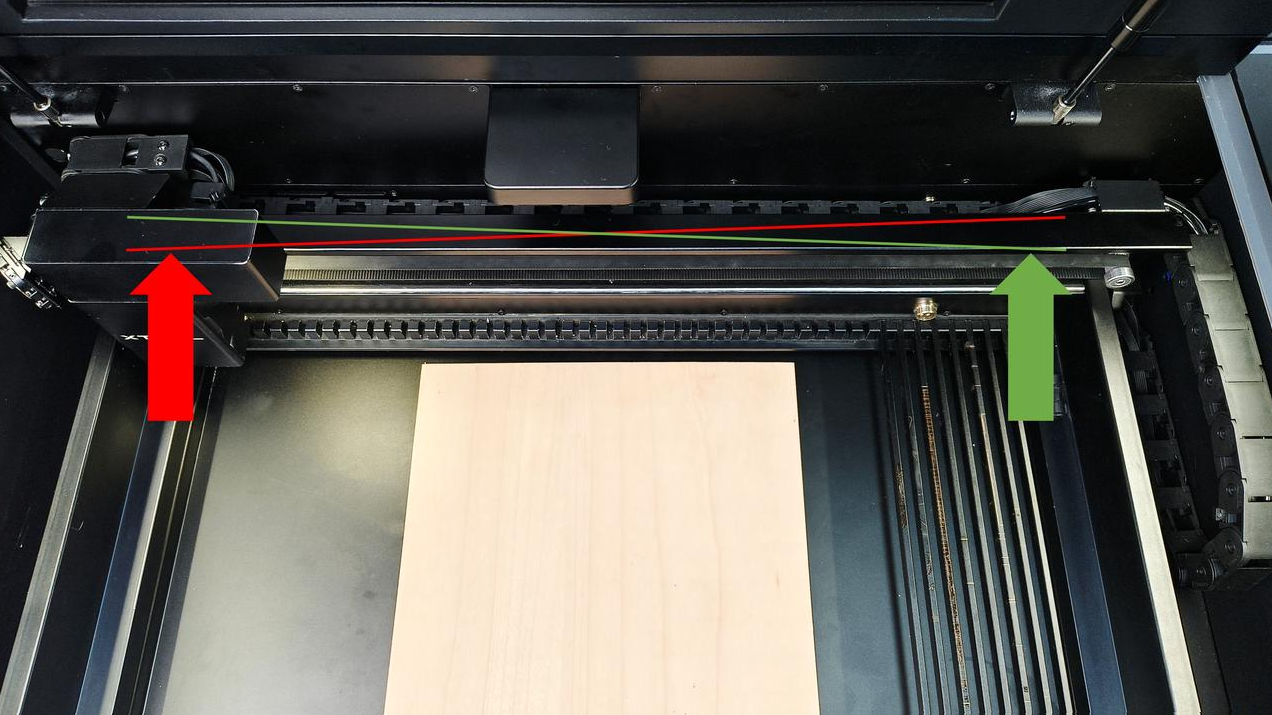

- 否则，则表示X轴龙门架有偏移，请按照以下步骤解决问题。
¶ 方案一

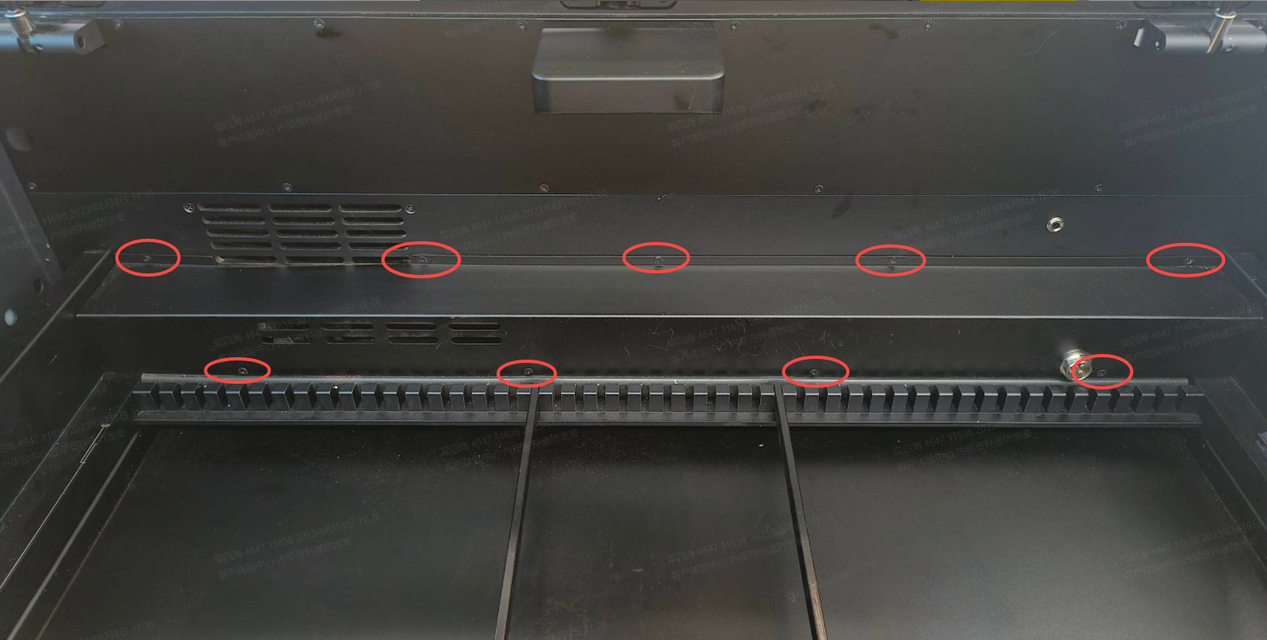

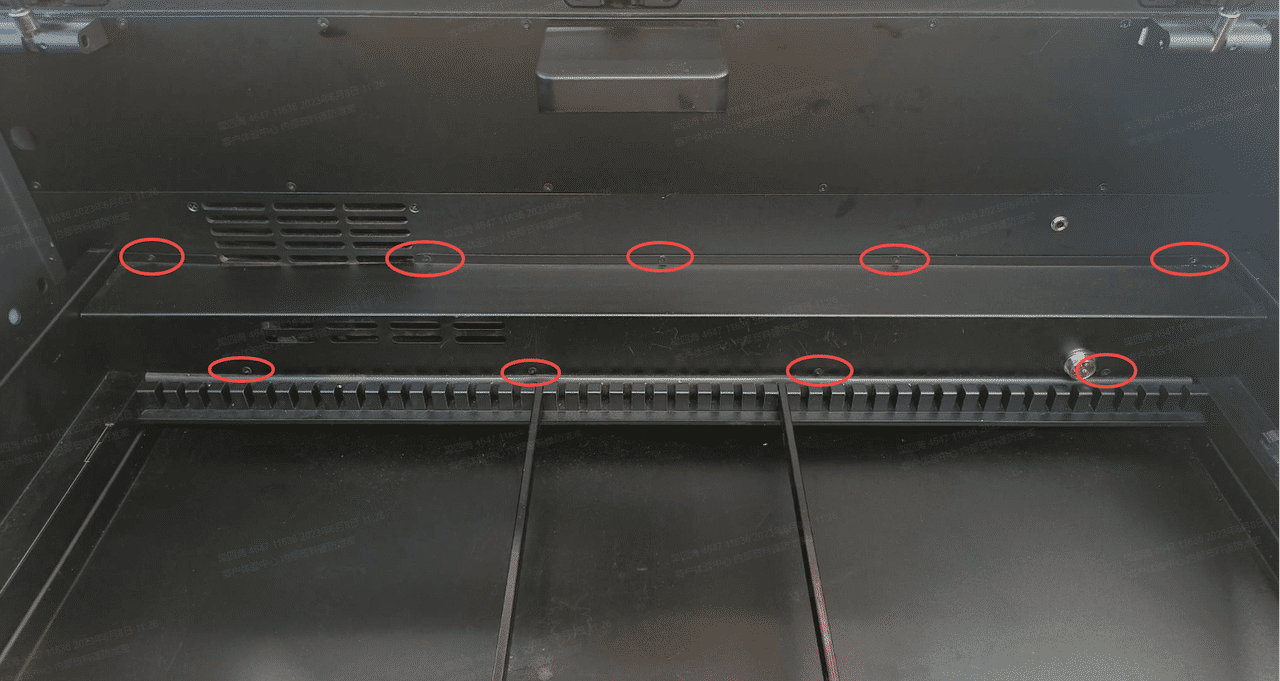

- 卸下下图中所示的螺丝，然后打开由金属板制成的内盖。

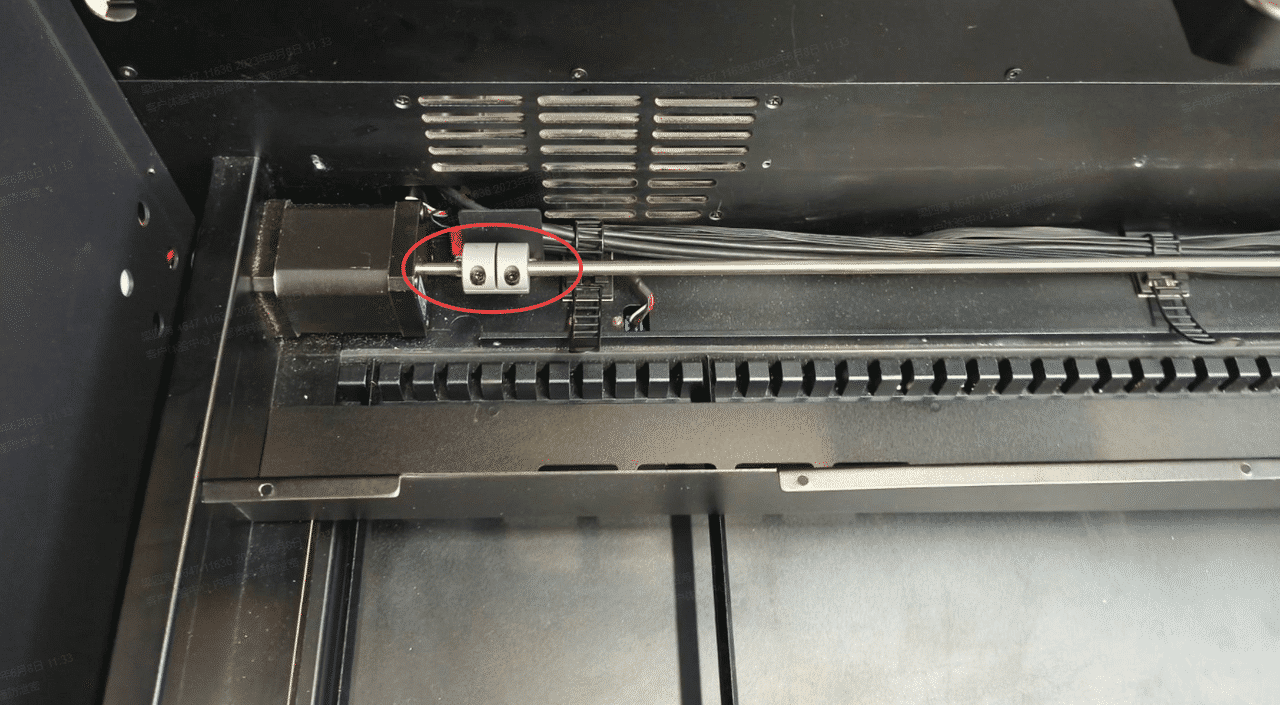

- 松开下图所示的联轴器上的螺丝。
- 调整龙门架，将激光头从左下角移动到右下角。
- 确保激光头和前板之间的间隙保持不变。
- 保持龙门架稳定，并将联轴器上的螺丝钉拧紧。
- 重新安装内盖。
¶ 方案二

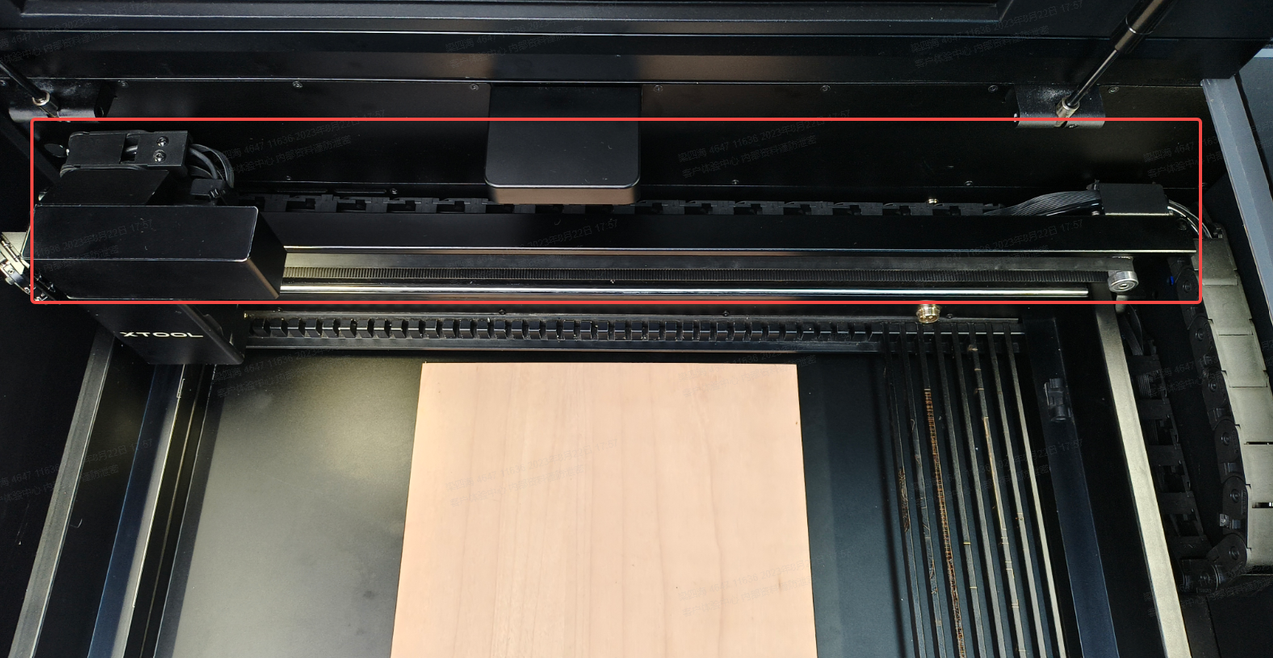

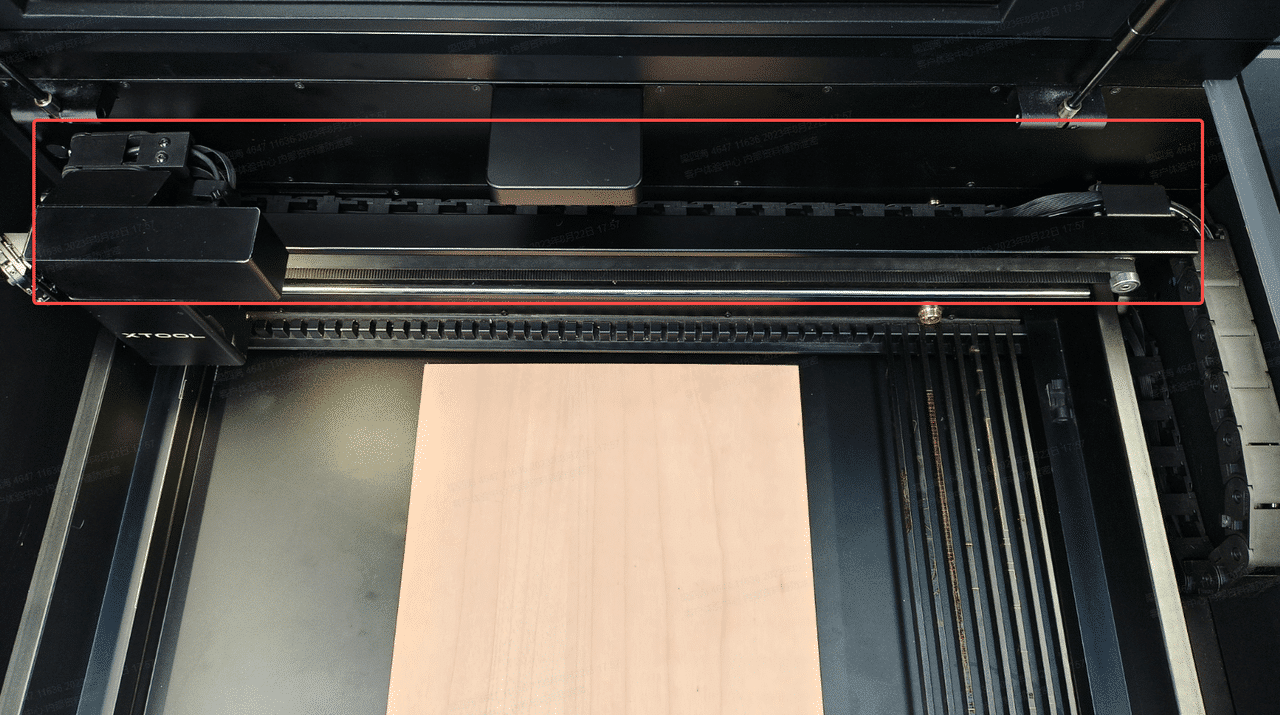

- 将 X 轴龙门架推向后板，直到完全接触到底。
- 检查龙门架两端是否未对齐。
- 如果龙门架未对齐，您会看到一端比另一端更靠近后板。
- 将离板较远的一侧用力推到板上，使龙门架平行。
