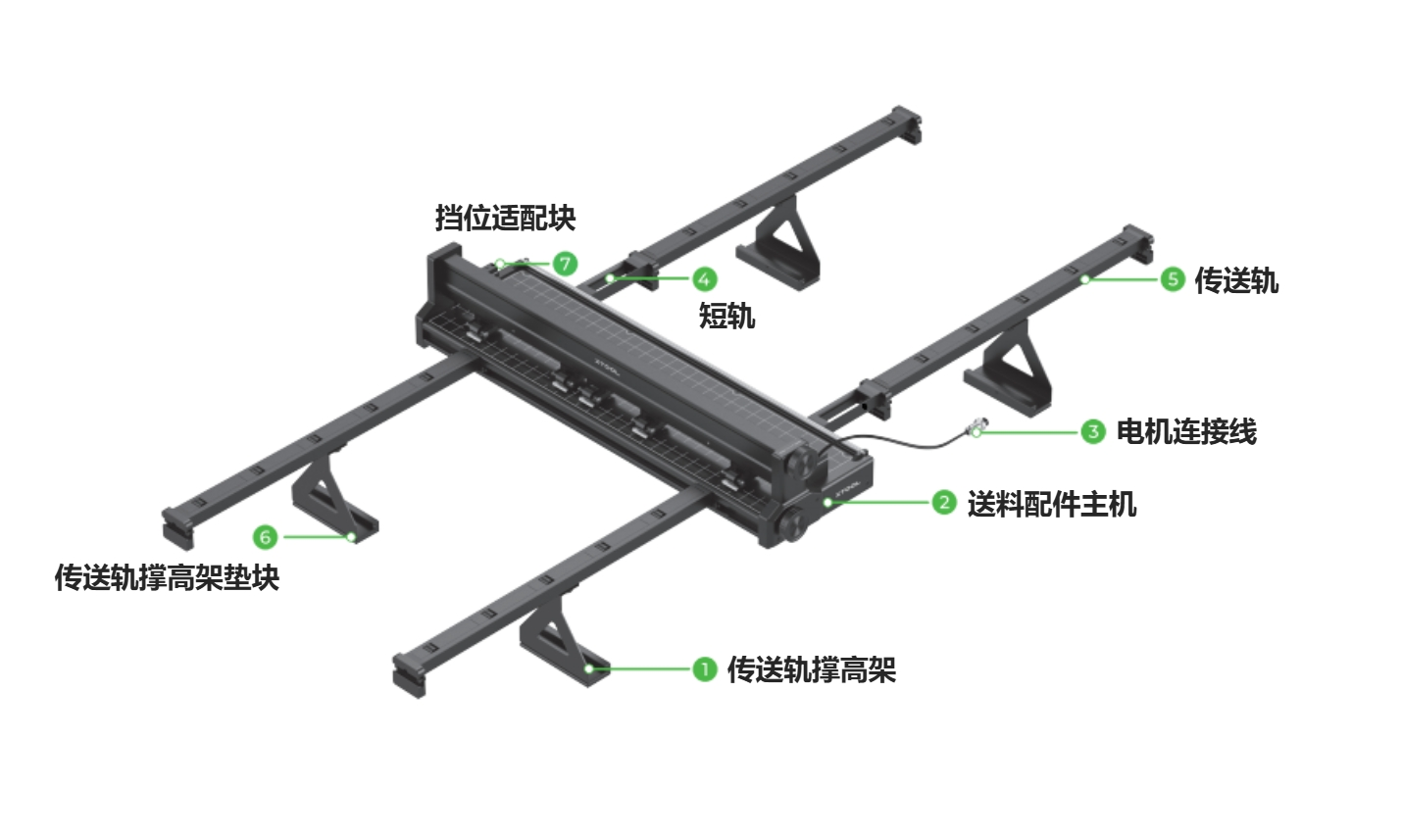

¶ 认识送料配件
¶ 组装送料配件
💡 使用产品前，建议先阅读说明书附录 “送料配件使用提示”。

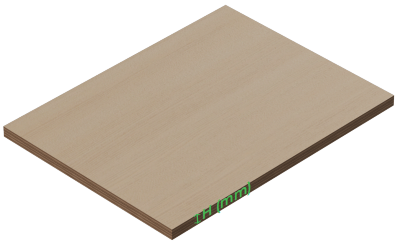

¶ 若加工材料厚度为 0＜H ≤ 8 mm
加工厚度为 0＜H ≤ 8 mm 的平面材料时，请按照以下方法组装送料配件。

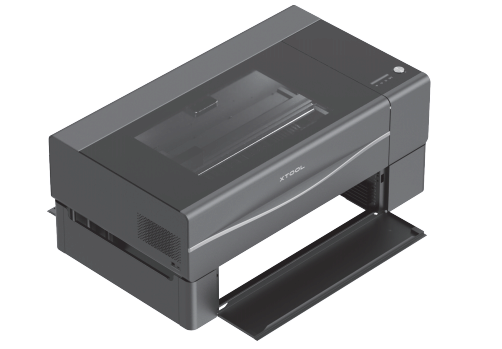

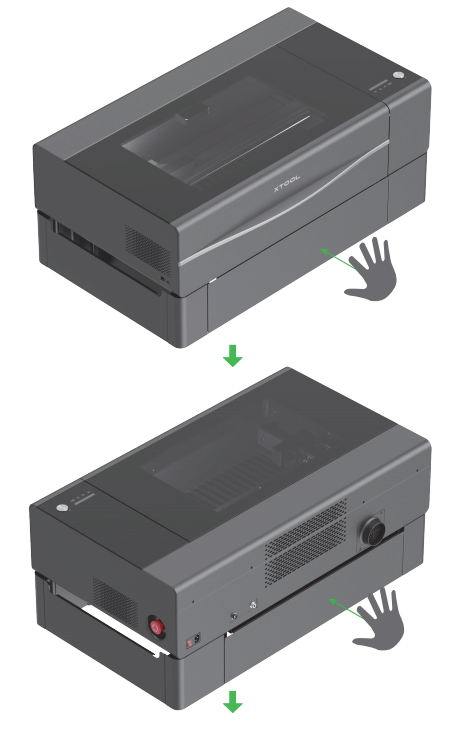

- 按压并打开 xTool P2 的前门板和后门板。

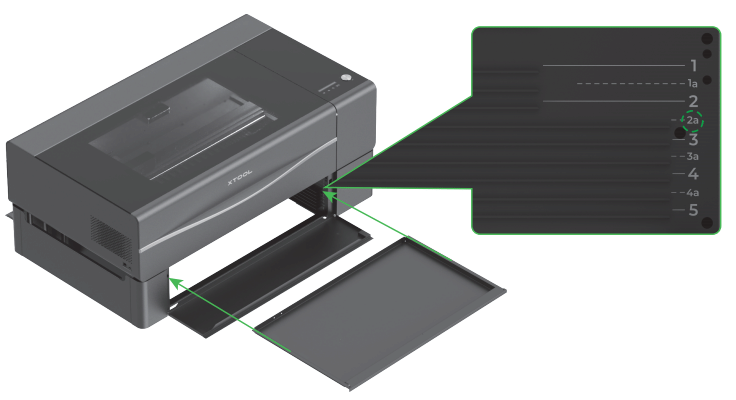

- 将 xTool P2 的底板放到 2a 放置层，用于辅助送料配件的安装。

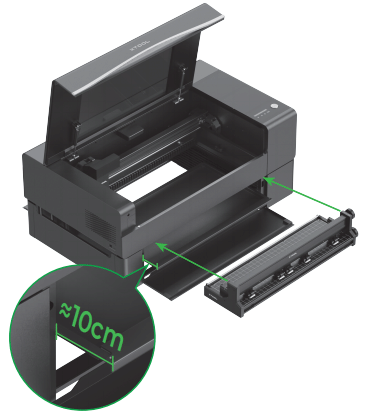

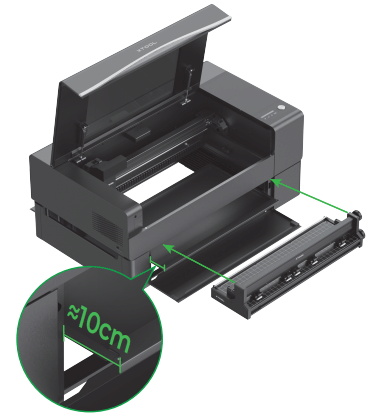

⚠️ 放置时，需注意不要把底板全部放入，要留出距离扩展底座的左前角座大约 10 cm 的长度。

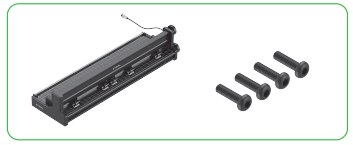

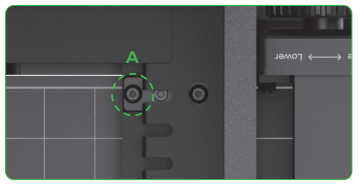

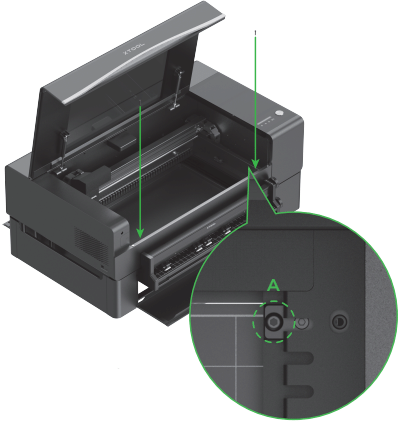

- 将送料配件主机放置在底板上，送入并卡住 xTool P2 之后，先拧紧螺丝 A ，但此时不要完全拧紧。

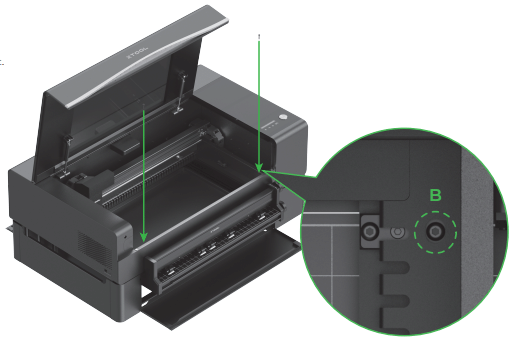

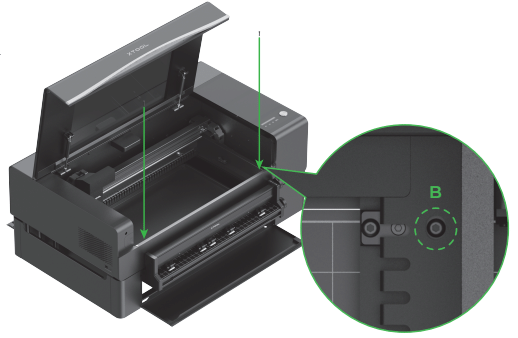

- 再拧紧螺丝 B 。

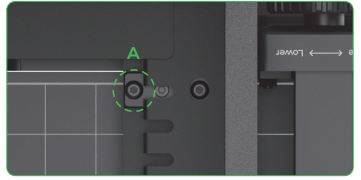

- 最后再把螺丝 A 完全拧紧。

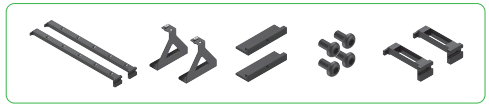

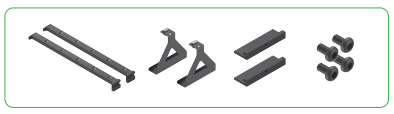

准备传送轨、传送轨撑高架、撑高架垫高块、螺丝 M4*6

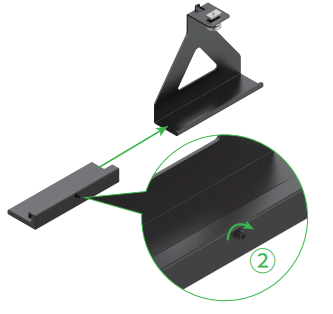

- 将传送轨撑高架垫块安装到传送轨撑高架的底部，并顺时针拧紧传送轨撑高架垫块上的螺丝。

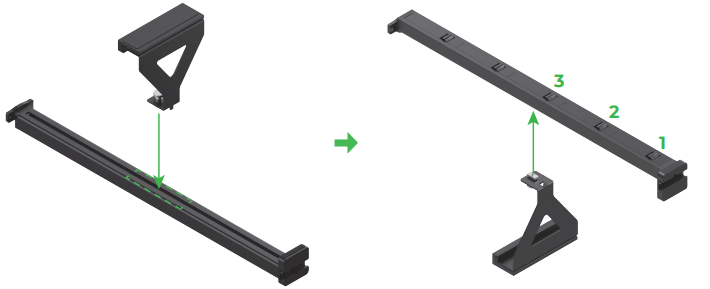

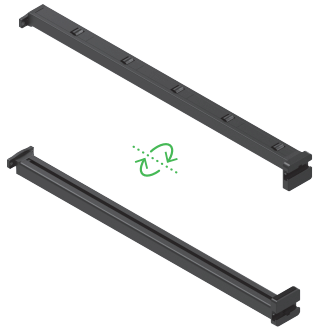

- 将传送轨翻转过来。

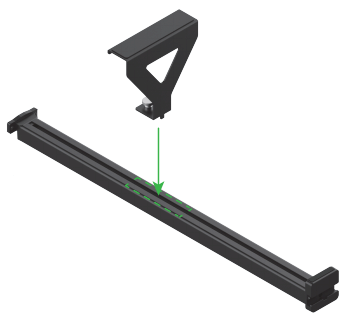

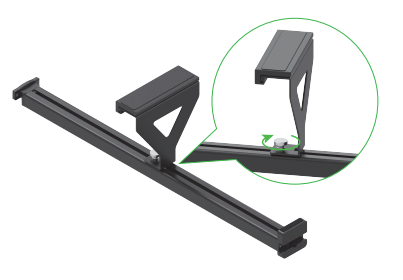

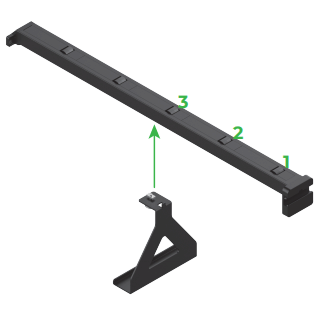

- 将传送轨撑高架安装到传送轨的中间区域（大约在传送轨第三节位置）。

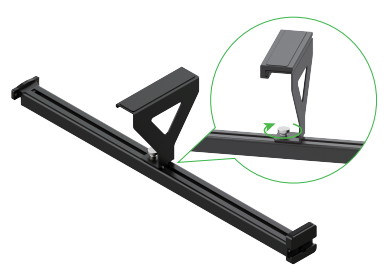

- 放置在传送轨上合适的位置后，顺时针锁紧撑高架上的螺钮。

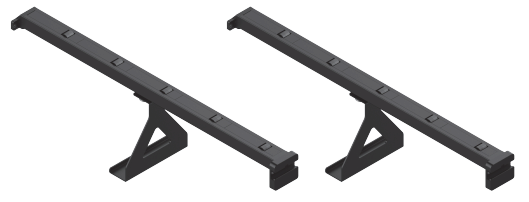

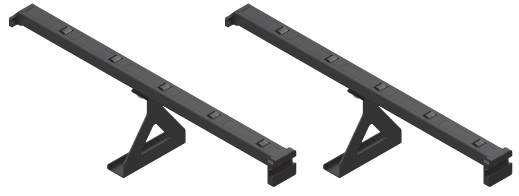

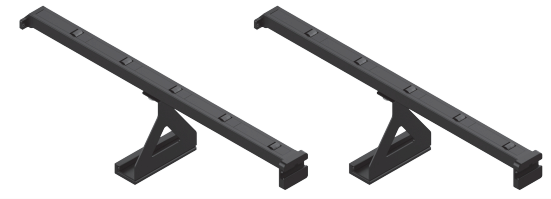

- 用同样的方法，组装好另一根传送轨。
准备传送轨、传送轨撑高架、撑高架垫块、螺丝 M4*6、短轨
- 按照上面的方法，将剩下的传送轨、传送轨撑高架和传送轨撑高架垫块组装好。

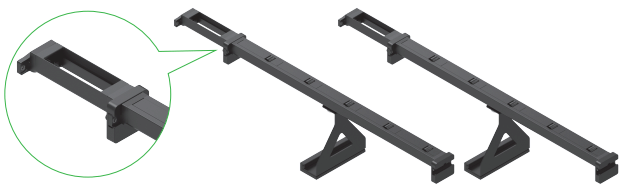

- 将短轨和传送轨安装好，用螺丝拧紧。
以同样的方法组装另一个传送轨。

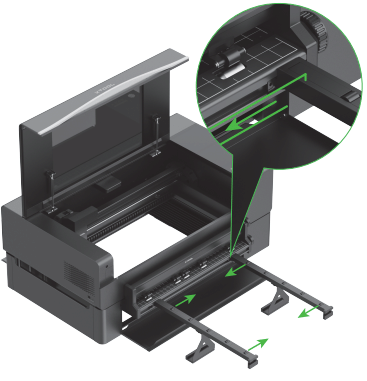

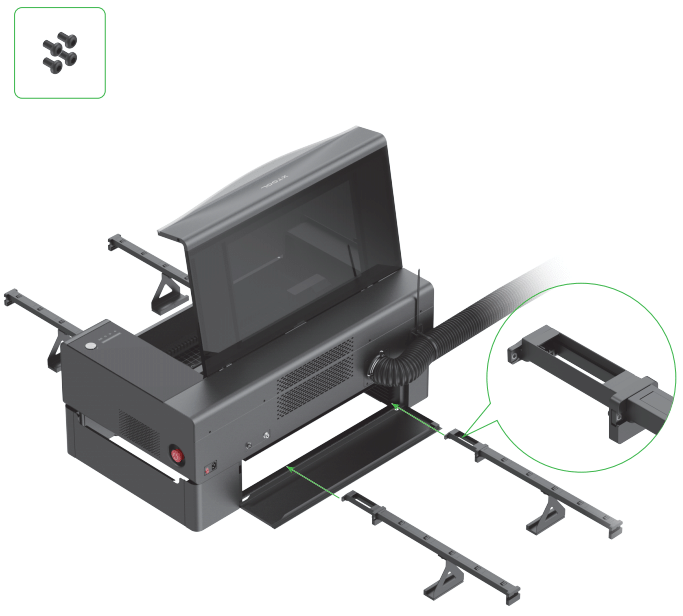

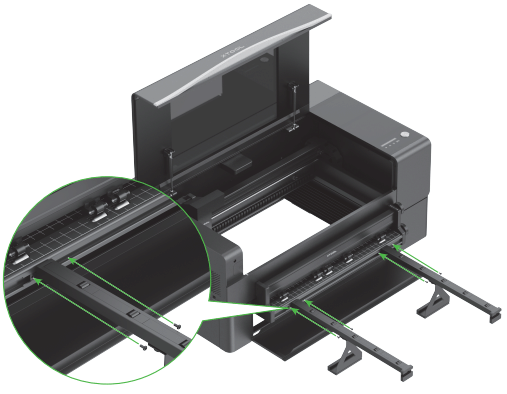

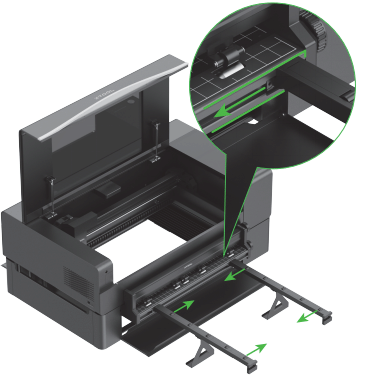

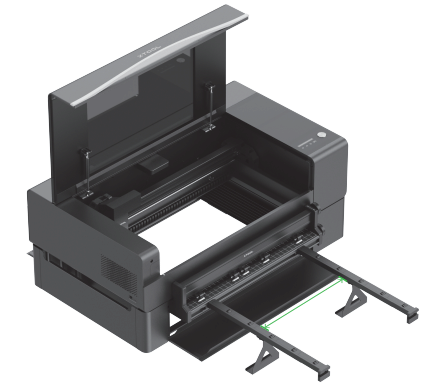

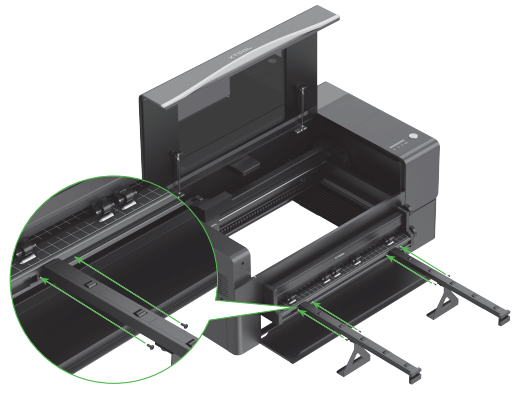

- 将两根传送轨放入送料配件主机的接口处。
- 根据加工材料的幅面宽度，左右移动传送轨至合适的位置。
- 确定好传送轨的位置后，用四颗螺丝（M4*6）将传送轨拧入送料配件主机。

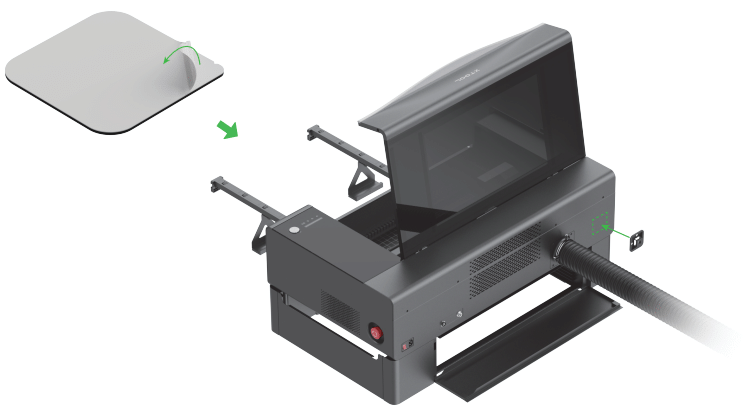

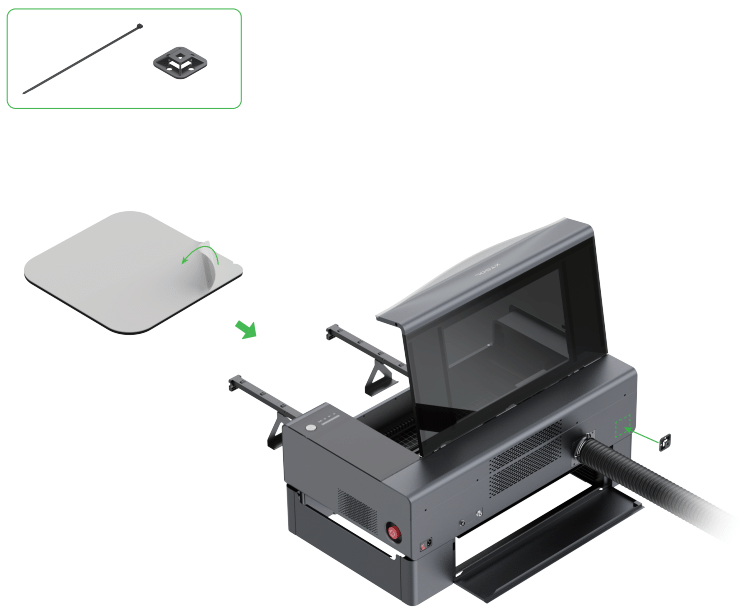

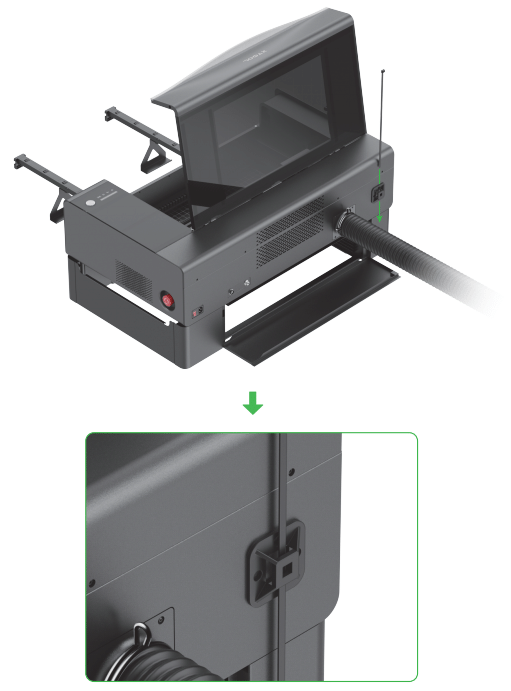

- 将扎带固定座背面的贴纸撕掉，贴到 xTool P2 的背面（排烟管接口右侧）。
💡 建议将扎带固定座固定 24 小时后，再开始使用。

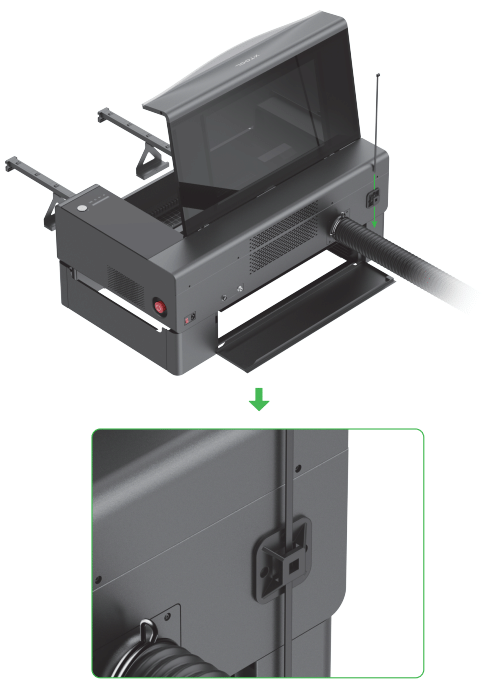

- 将扎带垂直插入并穿过扎带固定座。

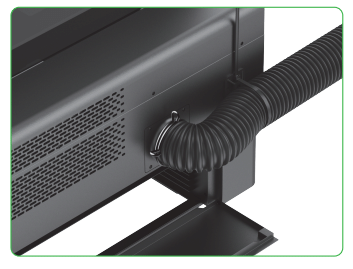

- 用扎带把排烟管整理好，使其不要阻碍传送轨的安装。

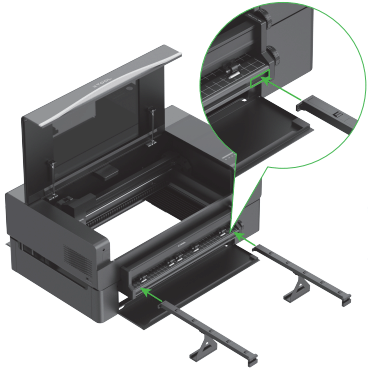

- 按照上面的方法，将剩余两根传送轨安装到送料配件主机的另一边。
注意： 请将带有短轨的传送轨安装在此处，以免安装错误导致传送轨损坏。

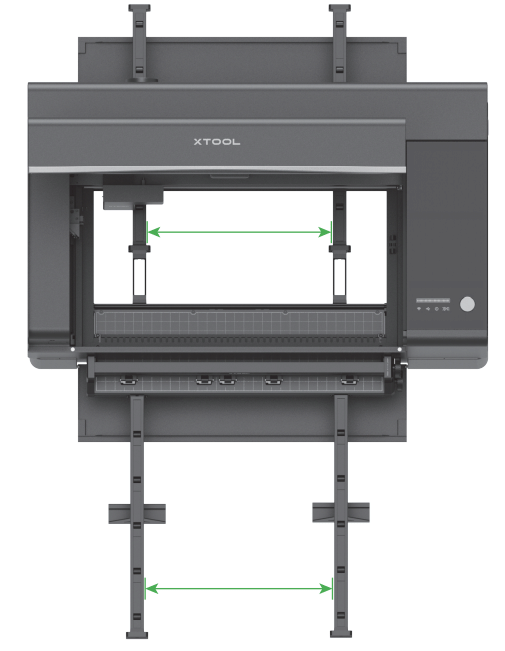

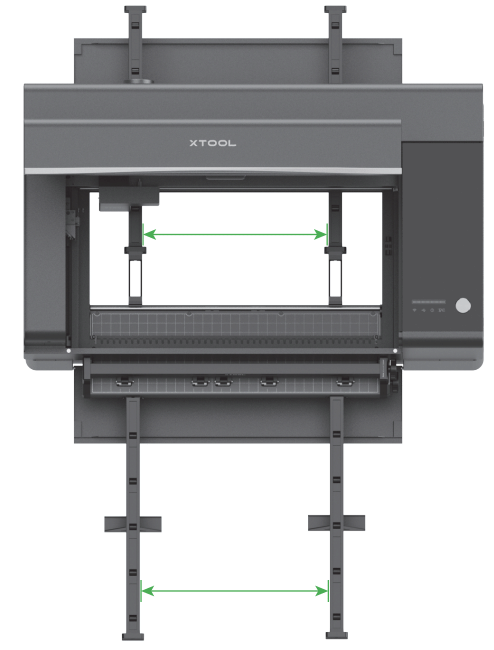

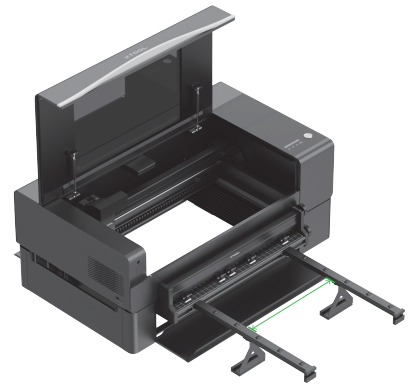

💡 提示： 两边传送轨之间的宽度需要保持一致。
- 至此，送料配件安装完成。
¶ 若加工材料厚度为 8 ≤ H ≤ 14 mm
加工厚度为 8 ≤ H ≤ 14 的平面材料时，请按照以下方法组装送料配件。
- 按压并打开 xTool P2 的前门板和后门板。
- 将 xTool P2 的底板放到 2a 放置层，用于辅助送料配件的安装。
⚠️ 放置时，需注意不要把底板全部放入，要留出距离扩展底座的左前角座大约 10 cm 的长度。

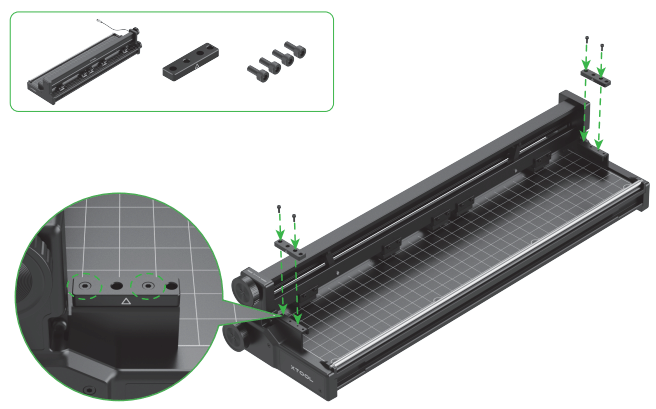

- 将螺丝 M3*8 和挡位适配块安装到送料配件主机上，并顺时针拧紧螺丝。
⚠️ 注意： 请将螺丝安装在挡位适配块的第一、第三孔位（从左数起）。
- 准备螺丝 M4*20。
将送料配件主机放置在底板上，送入并卡住 xTool P2 之后，先拧紧螺丝 A ，但此时不要完全拧紧。
- 再拧紧螺丝 B 。
- 最后再把螺丝 A 完全拧紧。

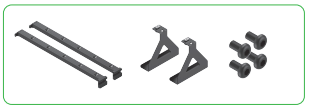

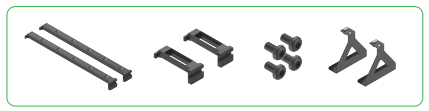

准备传送轨、传送轨撑高架、螺丝M4*6

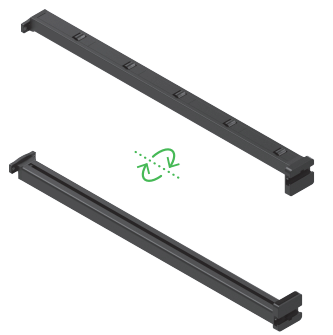

- 先将传送轨翻转。
- 将传送轨撑高架安装到传送轨中间区域（大约在传送轨第三节的位置）。
- 将撑高架放置在传送轨合适的位置后，顺时针拧紧螺钮。
- 按照上面的方法，将另一根传送轨安装好。
- 准备传送轨、短轨、螺丝M4*6、传送轨撑高架，把它们组装起来。

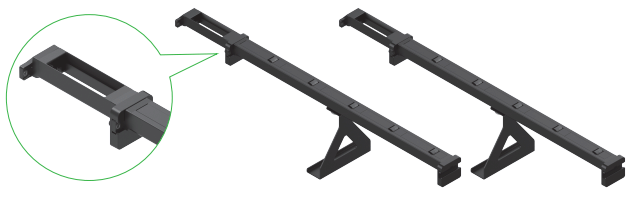

- 将短轨和传送轨组装好，用螺丝拧紧。
以同样的方式安装好另一根传送轨。
- 将传送轨放入送料配件主机的接口处。
- 根据加工材料的幅面宽度，左右移动传送轨至合适的位置。
- 确认好传送轨的位置后，用四颗螺丝（M4*6）将传送轨装入送料配件主机。
- 将扎带固定座背面的贴纸撕掉，贴到 xTool P2 的背面（排烟管接口右侧）。
💡 建议将扎带固定座固定 24 小时后，再开始使用。
- 将扎带垂直插入并穿过扎带固定座。
- 用扎带把排烟管整理好，使其不要阻碍传送轨的安装。
- 按照上面的方法，将剩余两根传送轨安装到送料配件主机的另一边。
注意： 请将带有短轨的传送轨安装在此处，以免安装错误导致传送轨损坏。
💡 提示： 两边传送轨之间的宽度需要保持一致。
- 至此，送料配件已安装完成。
