从汽车零部件到家具和产品设计，曲面应用广泛。精确测量这些曲面对于确保其正确安装和功能至关重要。xTool P2 系列正是为此而生，它为测量和处理各种曲面提供了一种可靠高效的解决方案。本文将带您了解测量步骤。
¶ 什么是旋转表面？

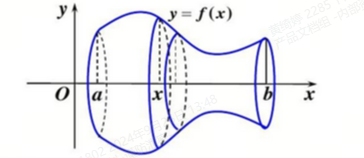

圆柱体是由曲线绕固定轴旋转 360 度形成的。
¶ 开始测量
¶ 步骤 1 - 准备待处理的材料

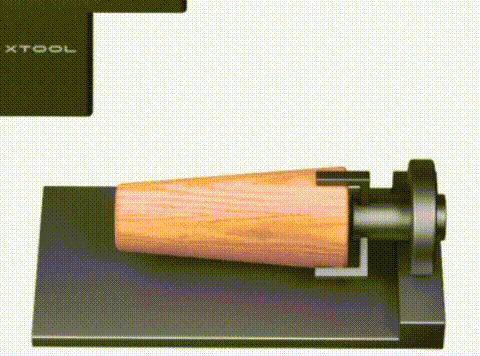

准备好材料和旋转附件，并将它们放入设备中。将旋转附件连接到设备上。
¶ 步骤 2 - 选择处理模式

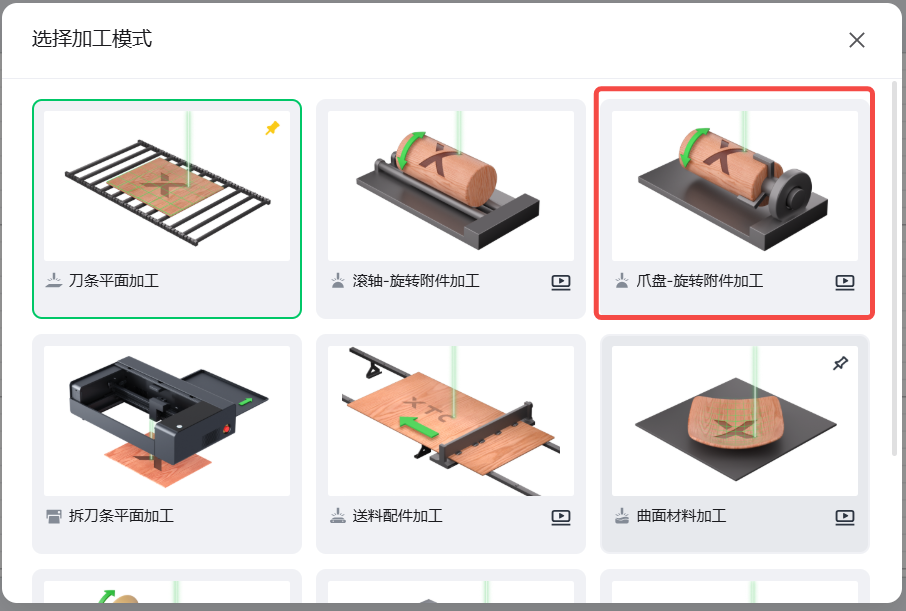

确保您的设备已连接到 xTool Studio。选择曲面材料 - 使用旋转附件。
¶ 步骤 3 - 标记加工区域

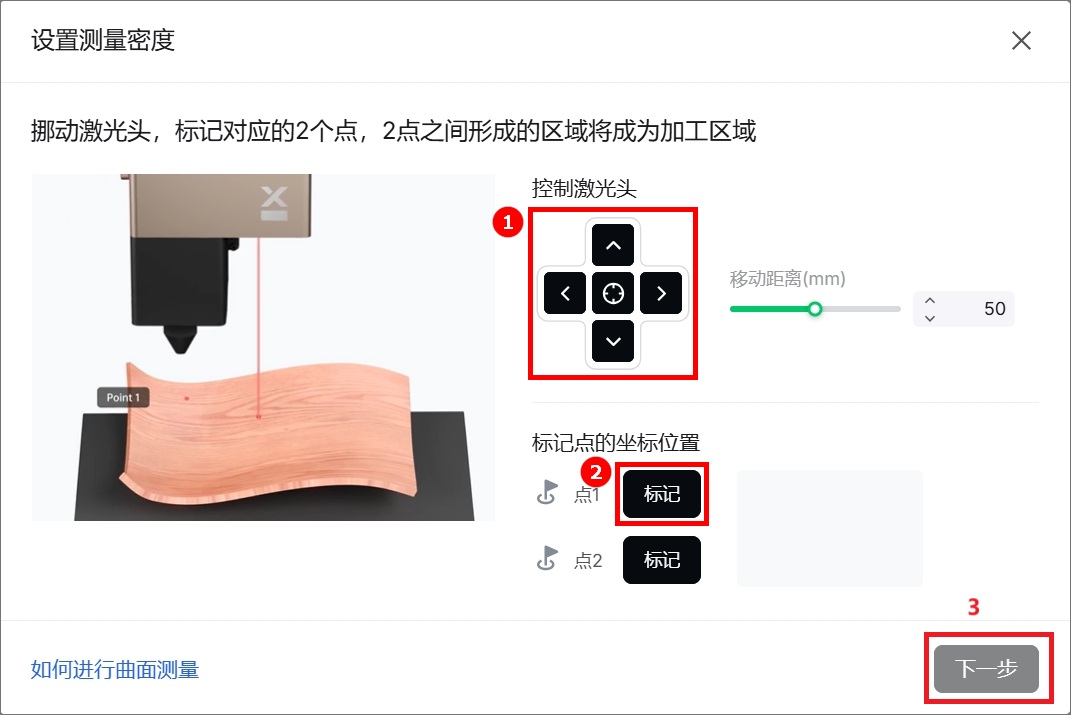

- 点击图标标记旋转表面区域。

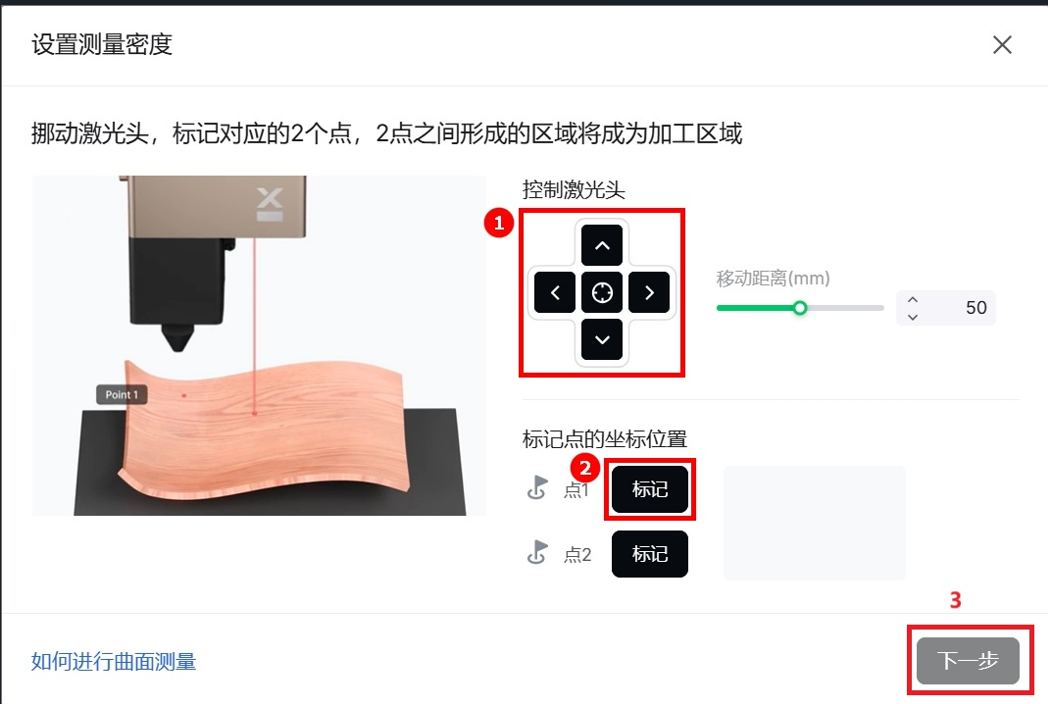

- 在 xTool Studio 中点击箭头，移动激光模块，标记对角线上的两个点。您可以通过滑动滑块或输入数值来调整控制距离。
- 确定点 1 后，单击顶点 1标记。
然后移动激光模块，使点 2 落在材料的对角线上。单击“顶点 2标记”。
处理区域已标记。单击“下一步”。
标记区域不小于 10 毫米 × 10 毫米。

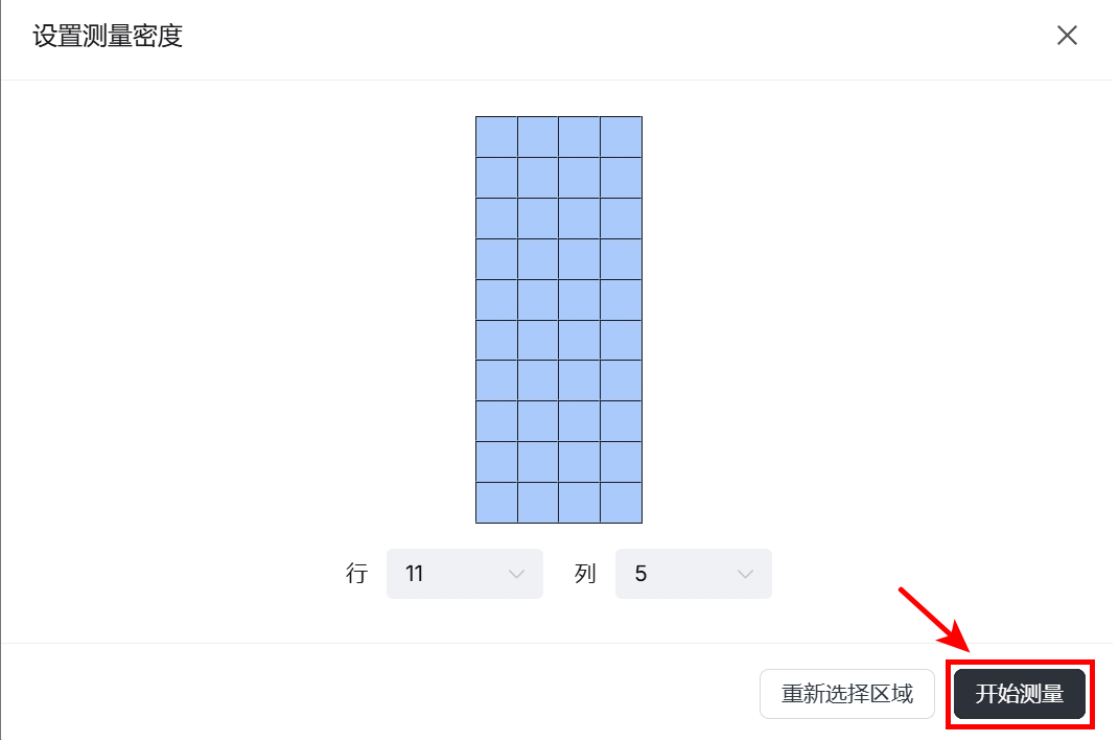

¶ 步骤 4 - 测量密度
通常情况下，xTool Studio 中的行数和列数是自动生成的。
曲率较大的表面需要更多的测量点才能进行精确建模，因为测量点不足会导致模型不准确。您可以通过选择行数和列数来设置材料的处理密度。
设置测量密度后，单击“测量”。
如果测量失败，则会出现以下 3 种情况：
无法测量测量点，请移动材料后重试。
测量点距离激光模块太远，请抬起材料重试。
测量点离激光模块太近，降低材料高度再试一次。
¶ 步骤 5 - 检查结果并插入对象

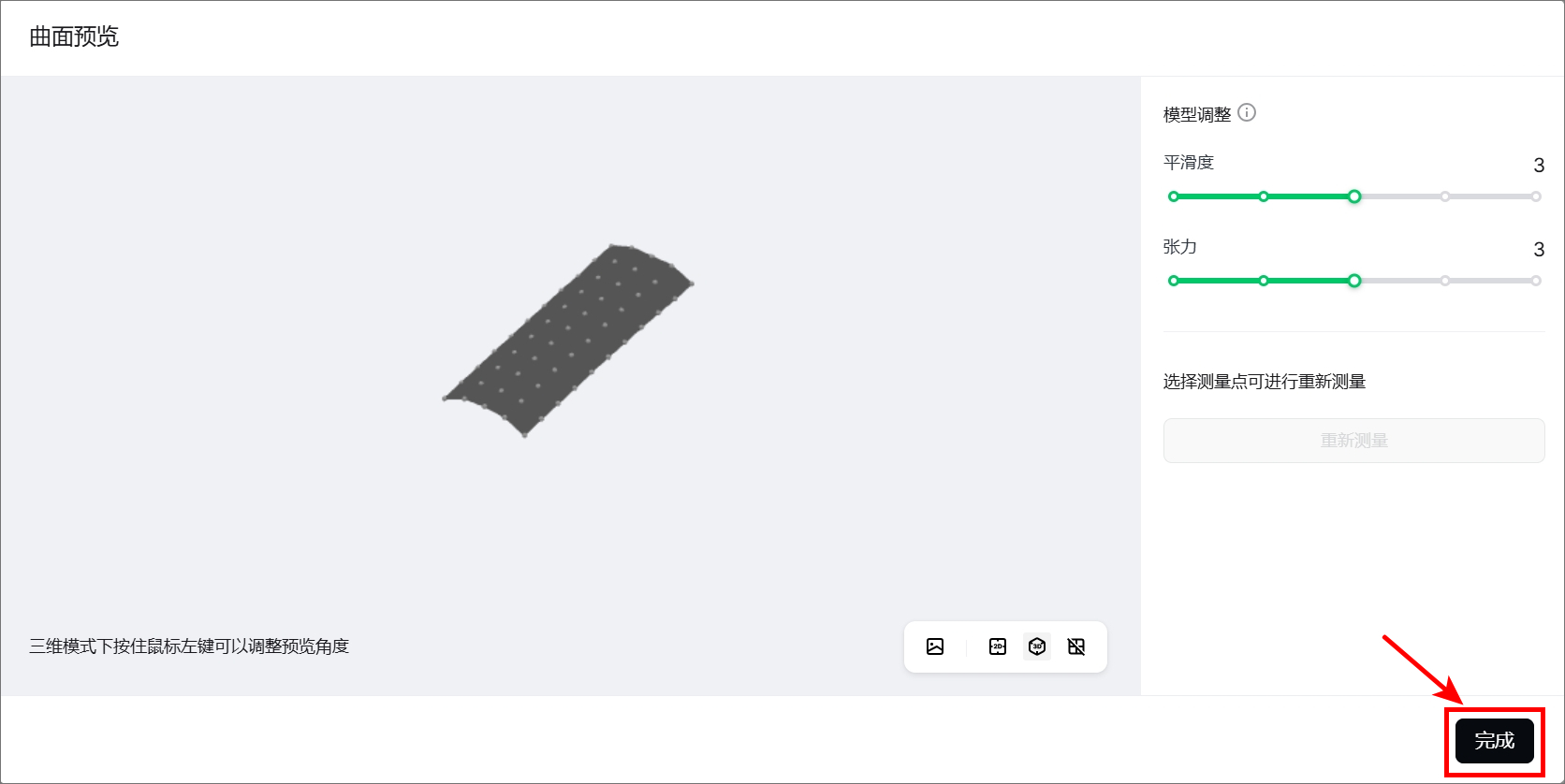

- 生成曲面时，可以左键单击来更改预览角度。
- 如果结果正确，请点击“完成”。否则，您可以点击“模型错误”。请重新测量该区域

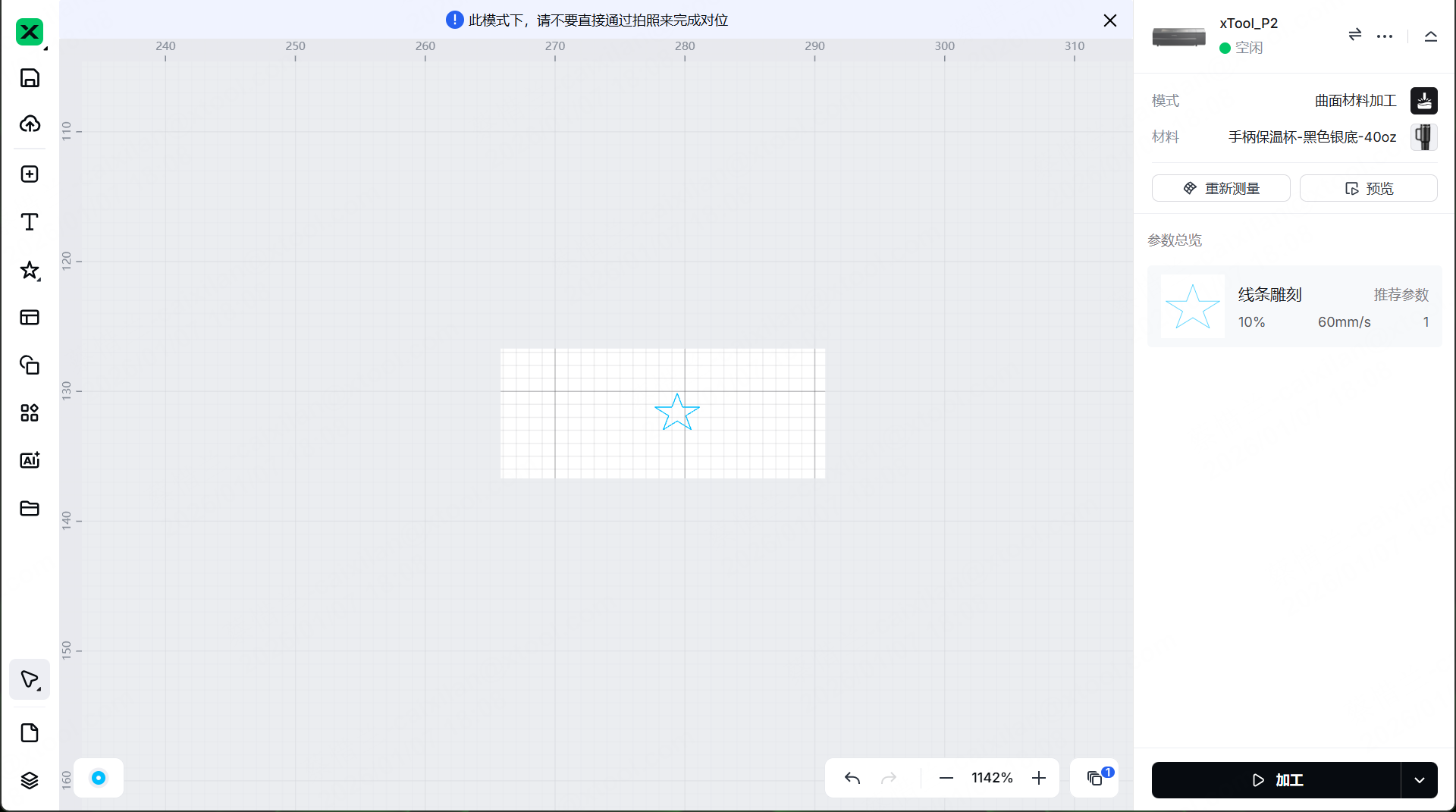

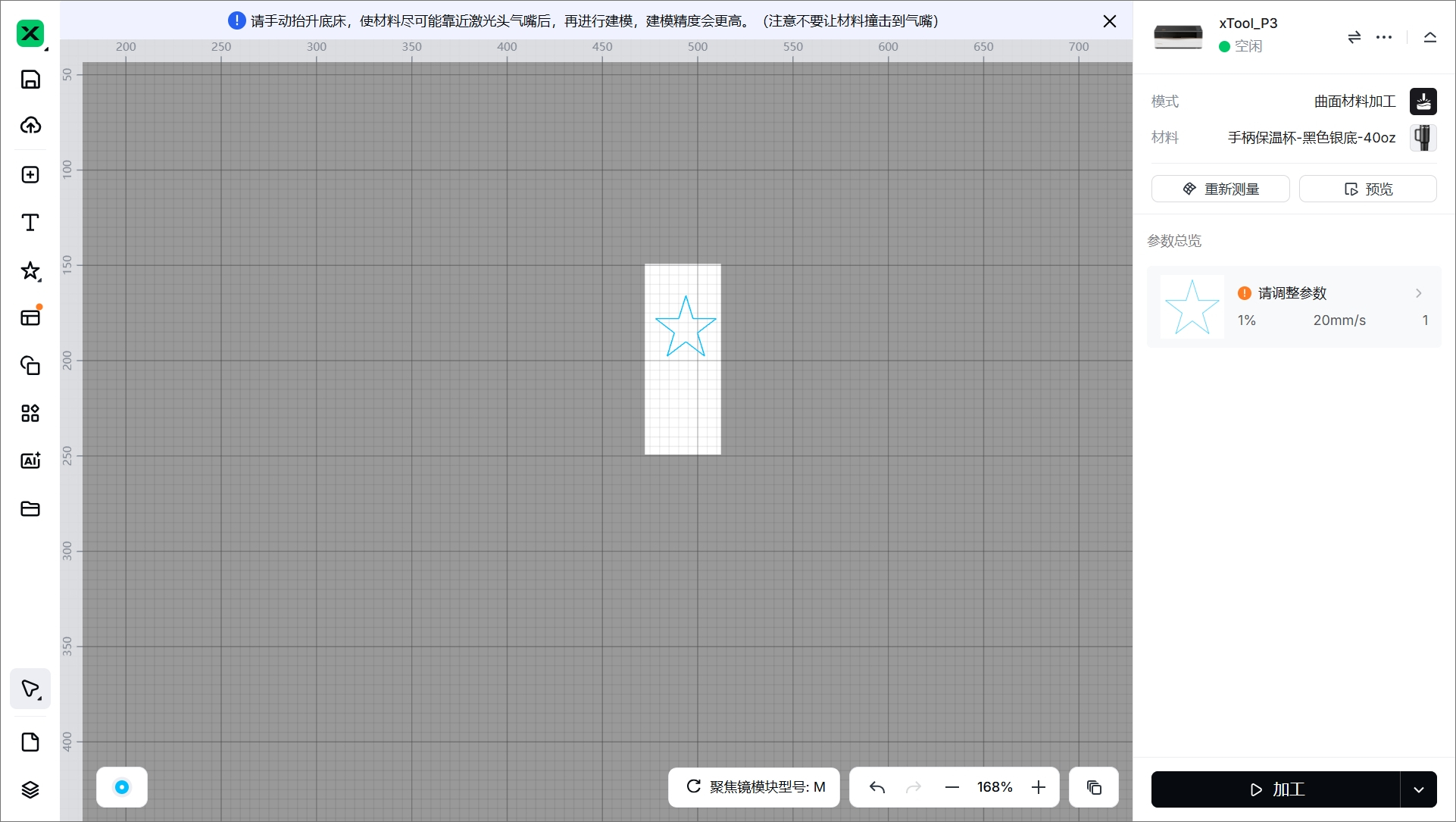

3. 将对象插入画布中。对象位置不得超出白色区域。
4. 在 xTool Studio 顶部，单击图标并选择“预览”以检查模型上的对象
您可以选择图像处理模式：不变形或按弧度变形。
如果想要更清晰的视图，可以隐藏网格线。
¶ 步骤 6 - 开始处理

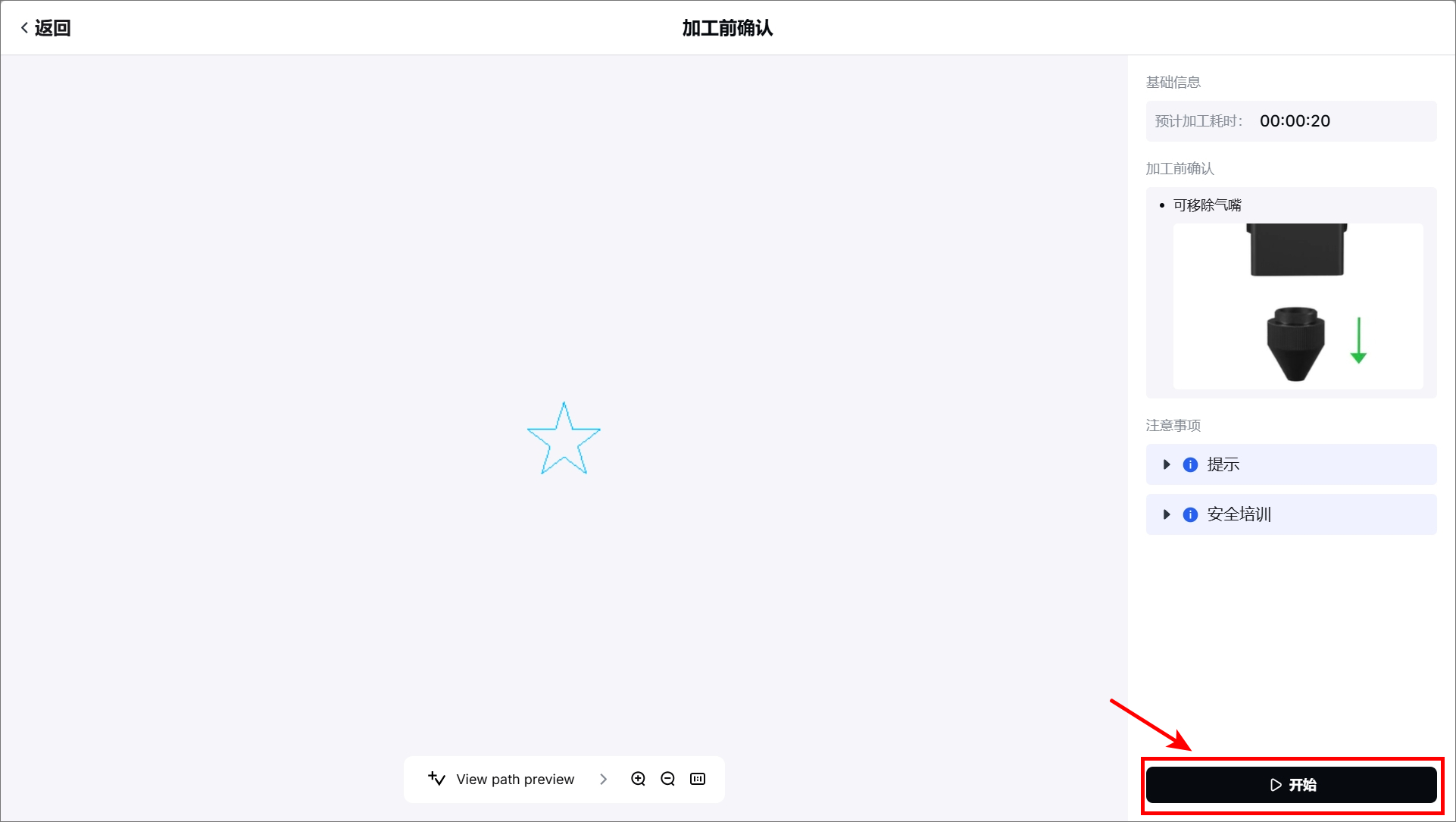

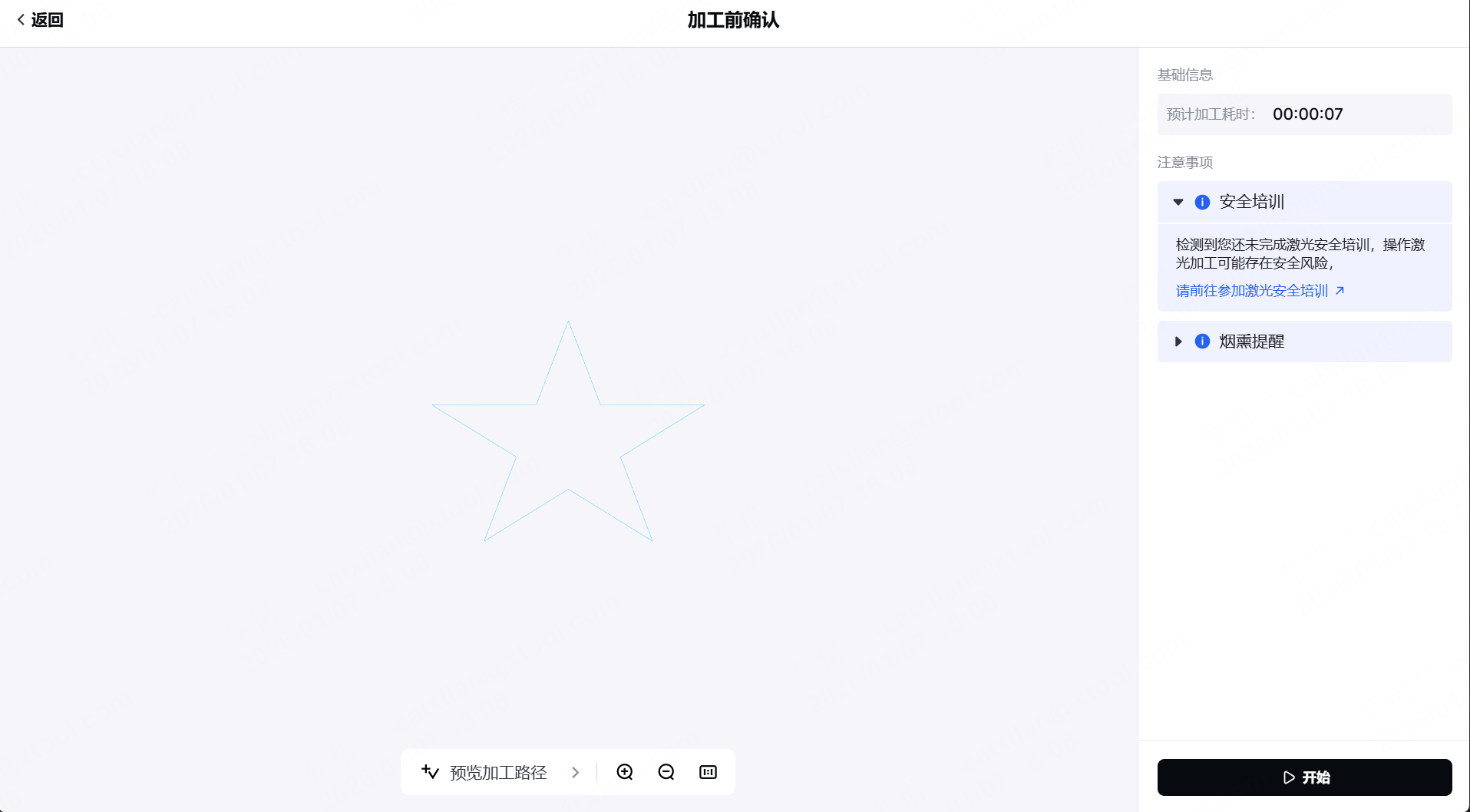

模型和对象确认后，设置参数，然后开始处理。
¶ 防范措施
- 为确保加工过程中的最佳安全性，通过测量生成的模型不会与文件一起保存。
- 请密切注意操作过程，切勿离开。如遇任何异常情况，请立即按下紧急停止开关。
- 标记加工区域时，只需在 xTool Studio 中单击箭头即可移动激光模块，无需手动移动。
