本文介绍如何在 xTool P2/P2S 激光雕刻机上使用旋转附件三代（以下简称 RA3）进行圆柱体加工的完整流程。
RA3 的产品详情，请参阅旋转附件三代。
¶ 使用前准备

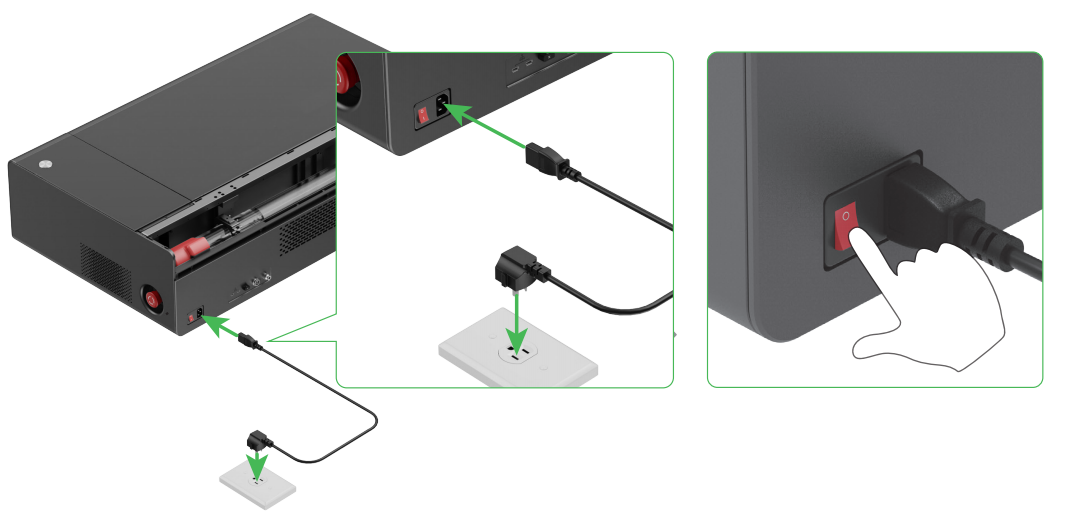

1. 开启 xTool P2/P2S，使用 P2/P2S 包装内的 USB 线将其连接至电脑。

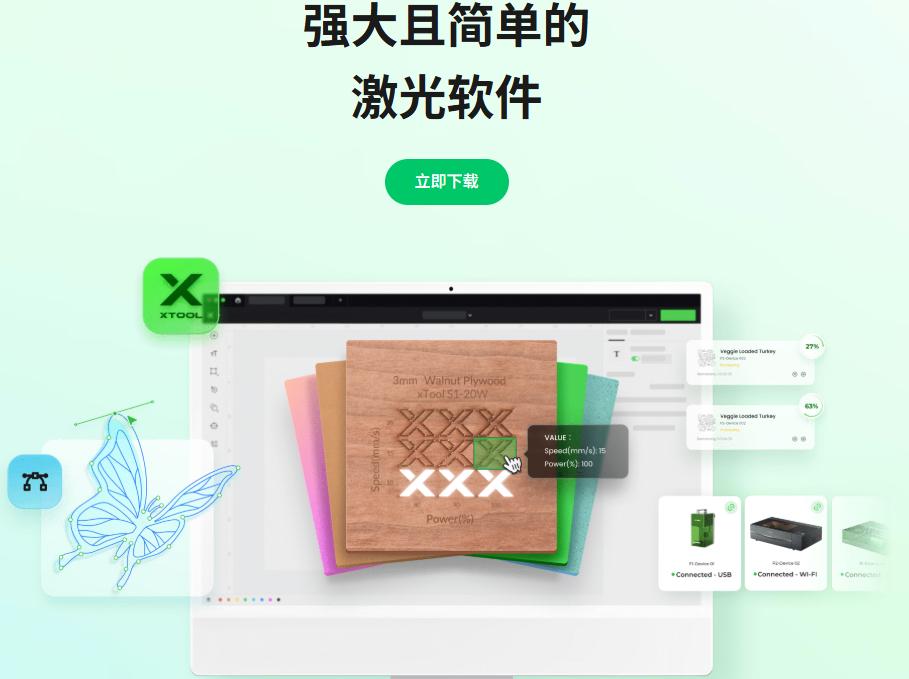

2. 下载并安装 xTool 官方软件。

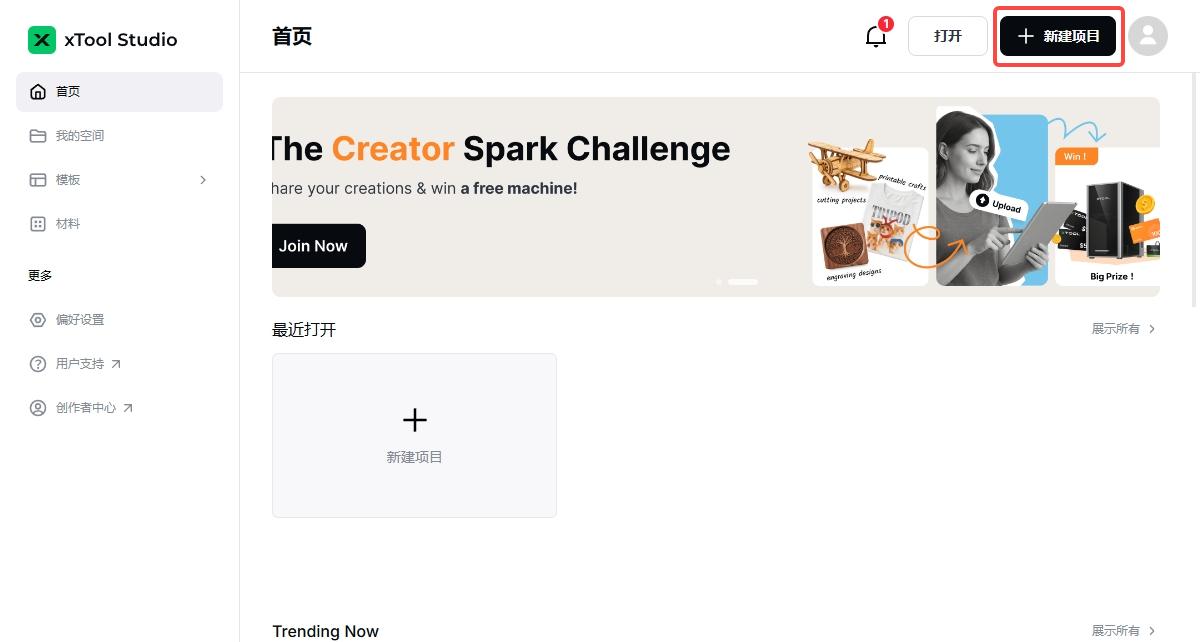

3. 打开软件，点击 “+ 新建项目”。

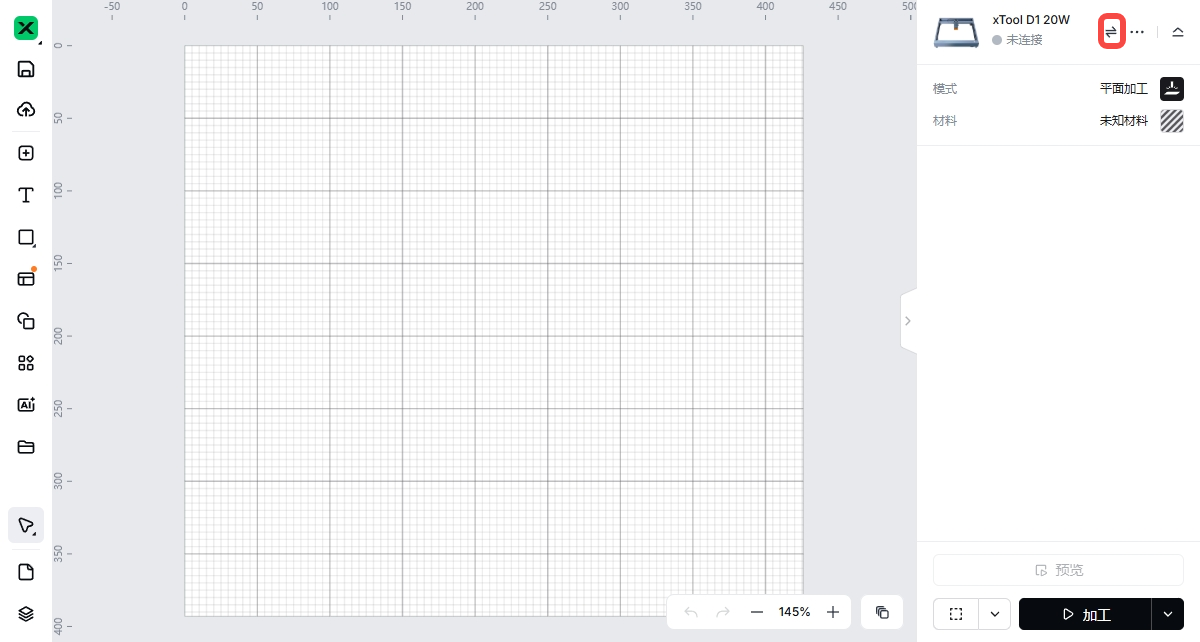

4. 点击菜单按钮...左边的符号。

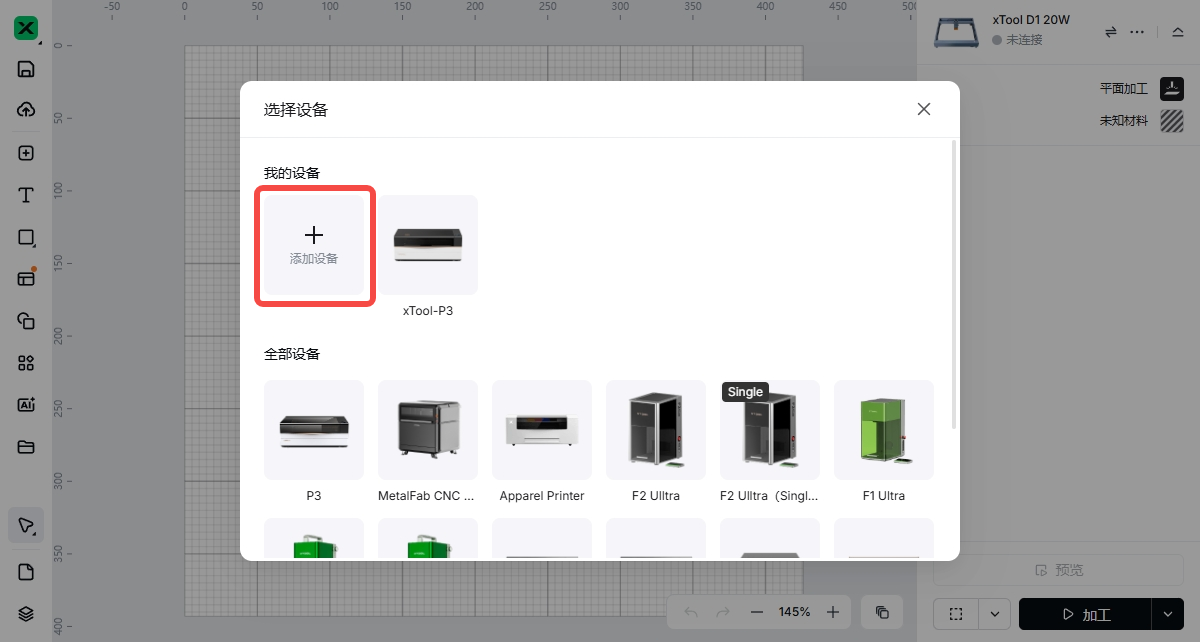

5. 点击 “+ 添加设备”。

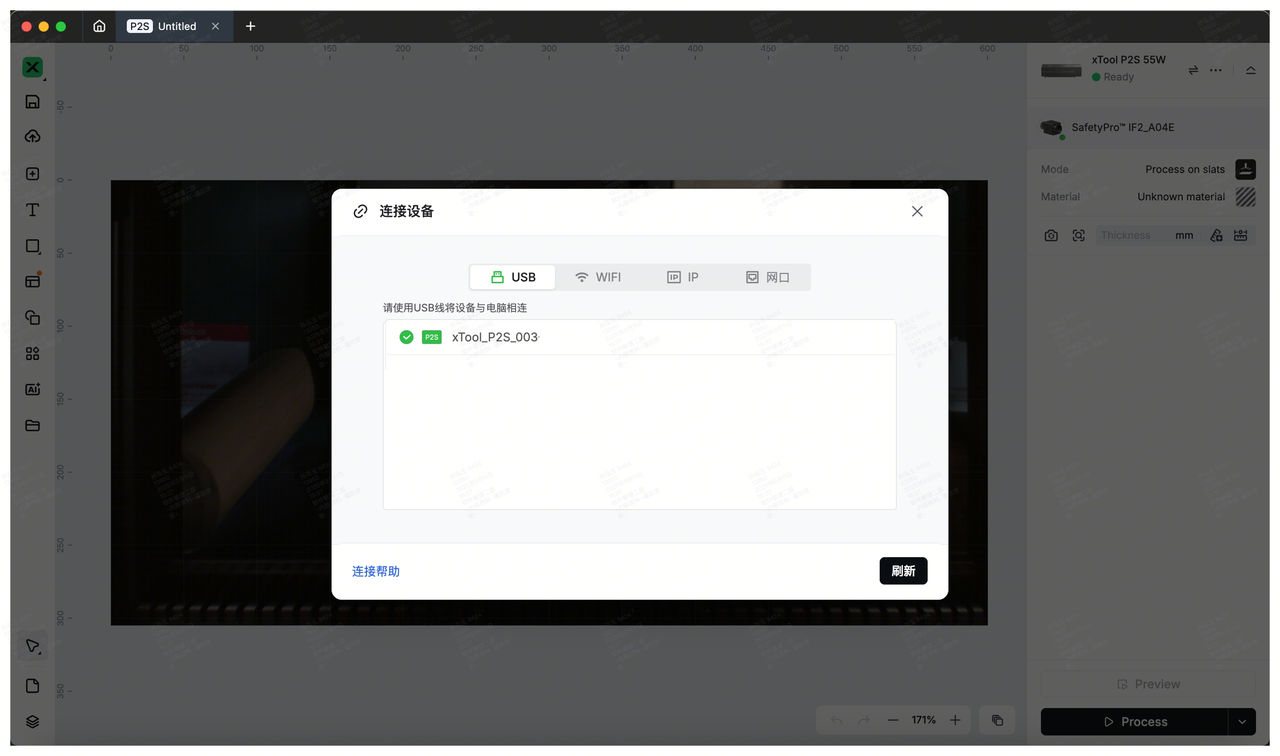

6. 在“连接设备”界面的“USB”标签下，选择与电脑连接的 P2/P2S 设备。

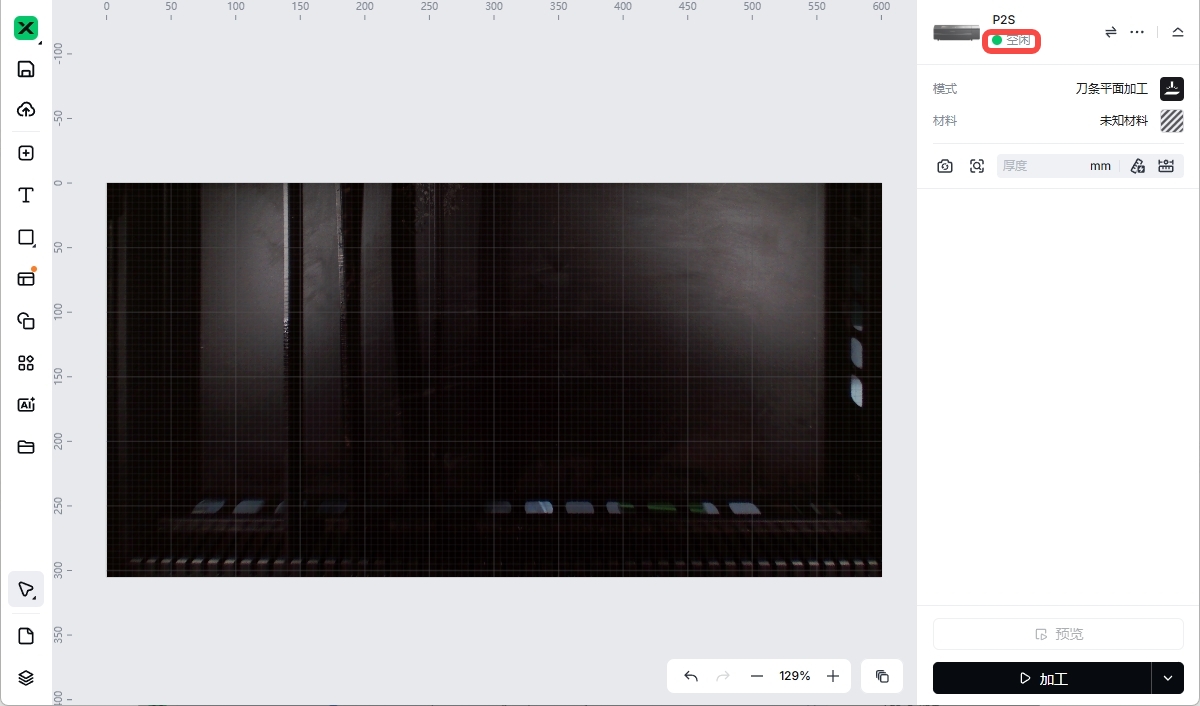

7. 连接成功后，设备状态为 “空闲”。

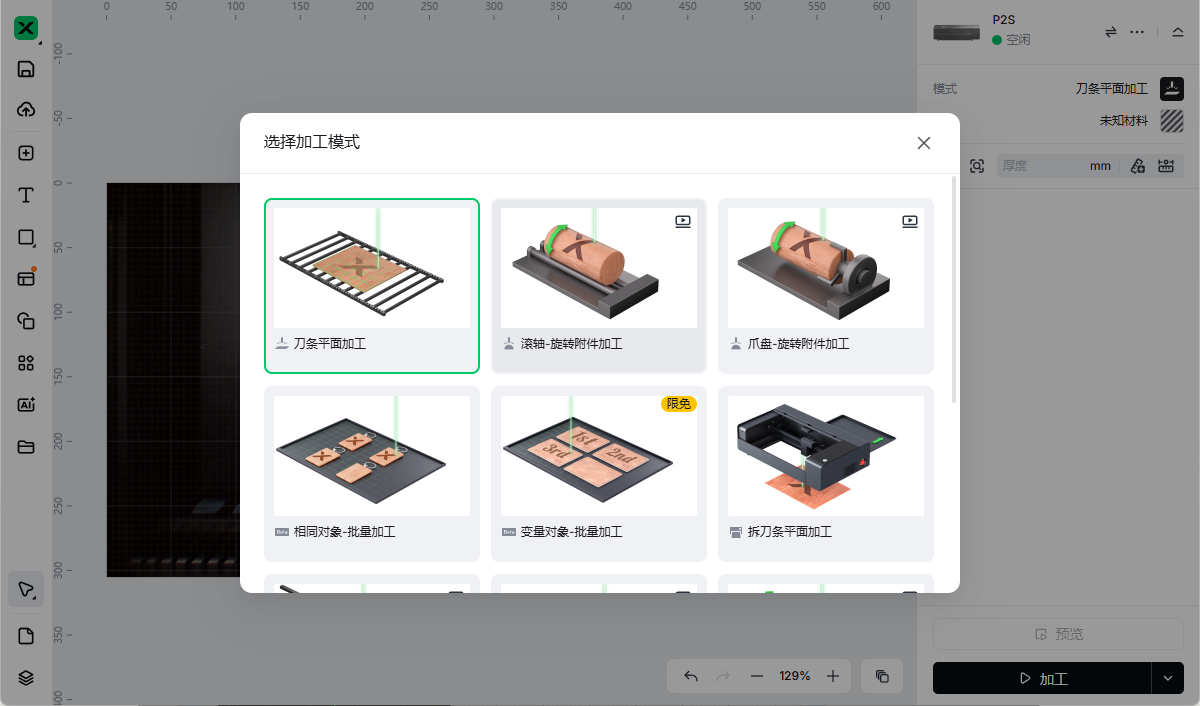

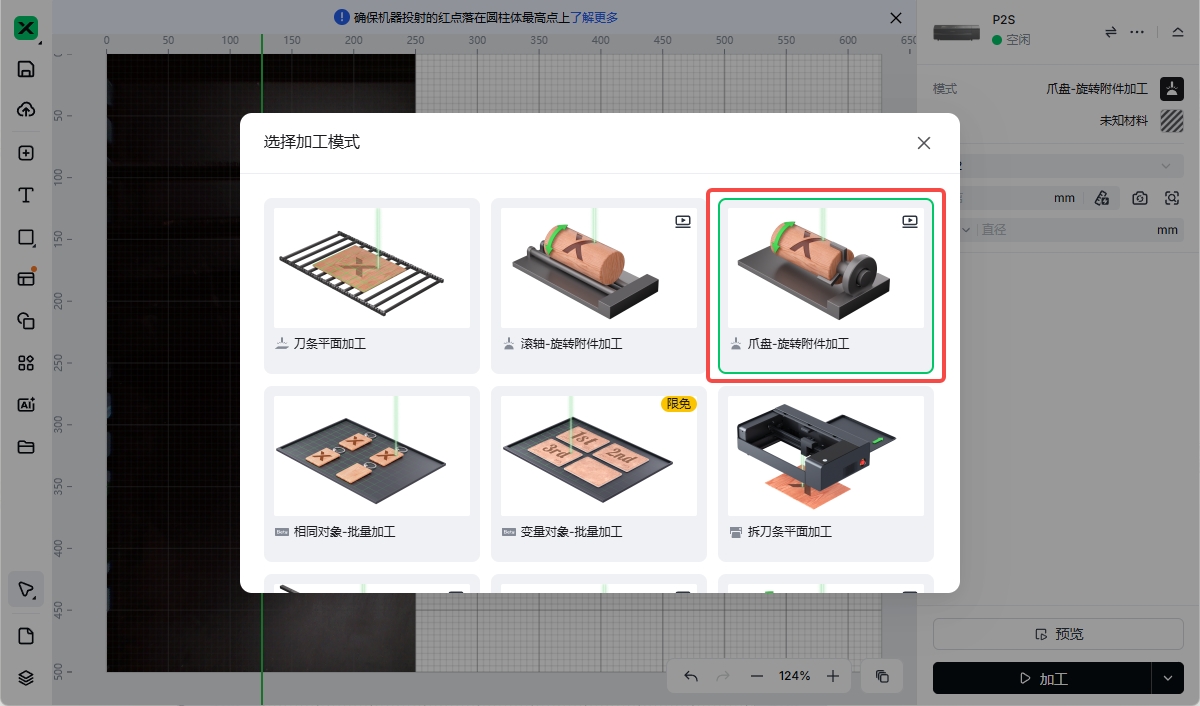

8. 根据加工场景，将模式改为“爪盘-旋转附件加工”或“滚轴-旋转附件加工”。
¶ RA3 自动建模
下文将以 RA3 的爪盘模式为例，说明该模式下自动建模的操作方法。

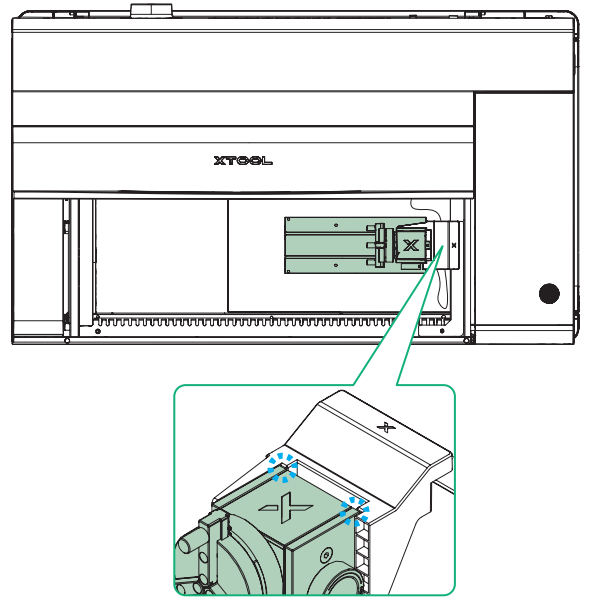

1. 请参阅安装旋转附件三代至 xTool P2/P2S，将爪盘模式下的 RA3 安装到 P2/P2S 上。
2. 当软件界面右侧的模式为“爪盘-旋转附件加工”或“滚轴-旋转附件加工”时，软件会自动识别 RA3。由于下文以爪盘模式为例进行介绍，因此选择模式“爪盘-旋转附件加工”。

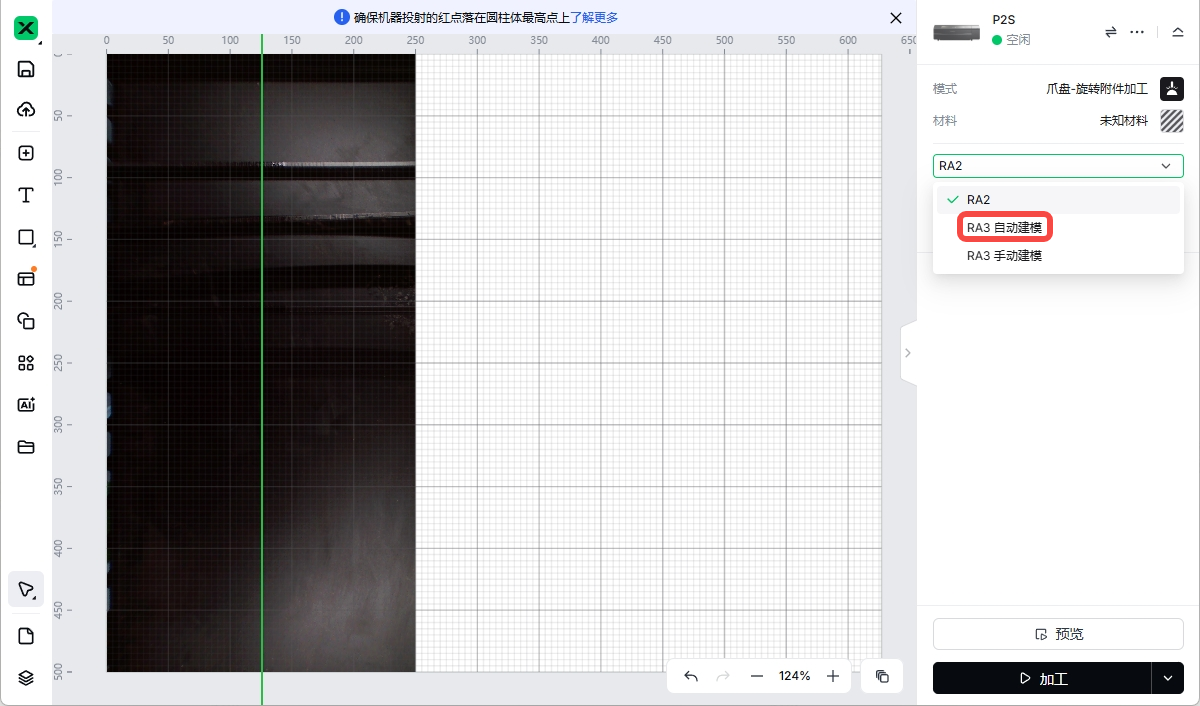

3. 点击“材料”下方的下拉列表，选择“RA3自动建模”。
4. 关闭 P2/P2S 盖子。
¶ RA3 中轴线校准（首次使用前及长时间使用后）
中轴线校准用于确保加工时图案与工件准确对齐。

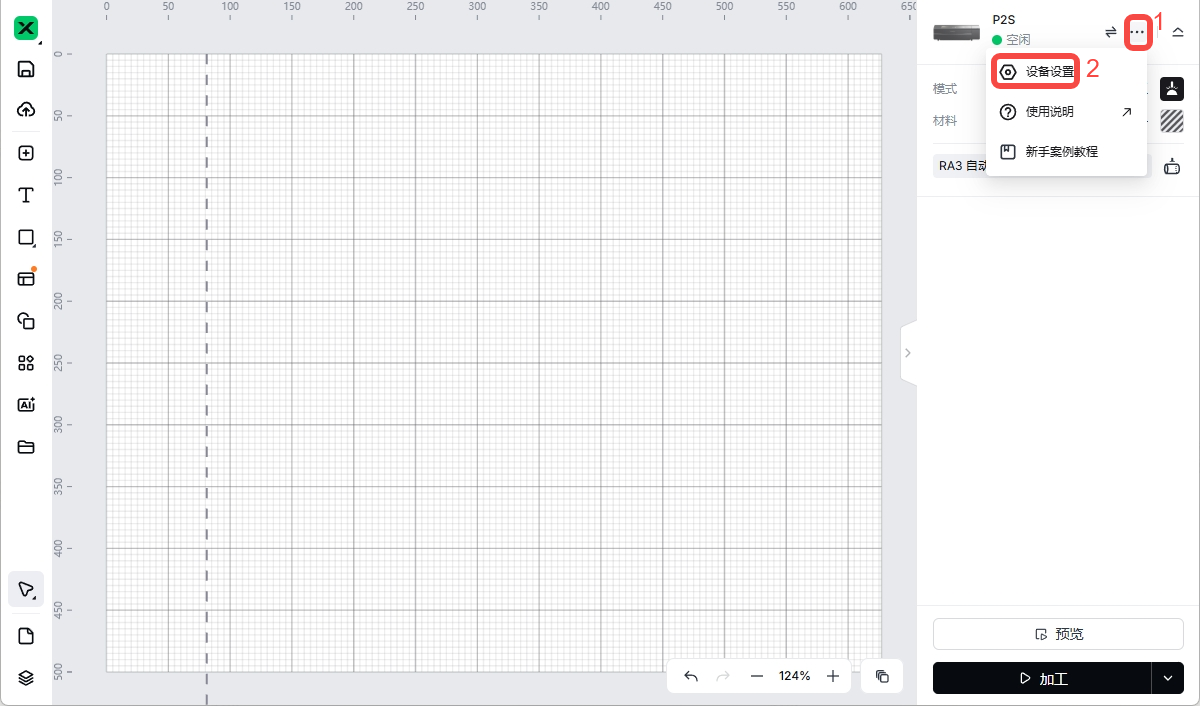

1. 点击设备名称旁的菜单按钮...，选择“设备设置”。

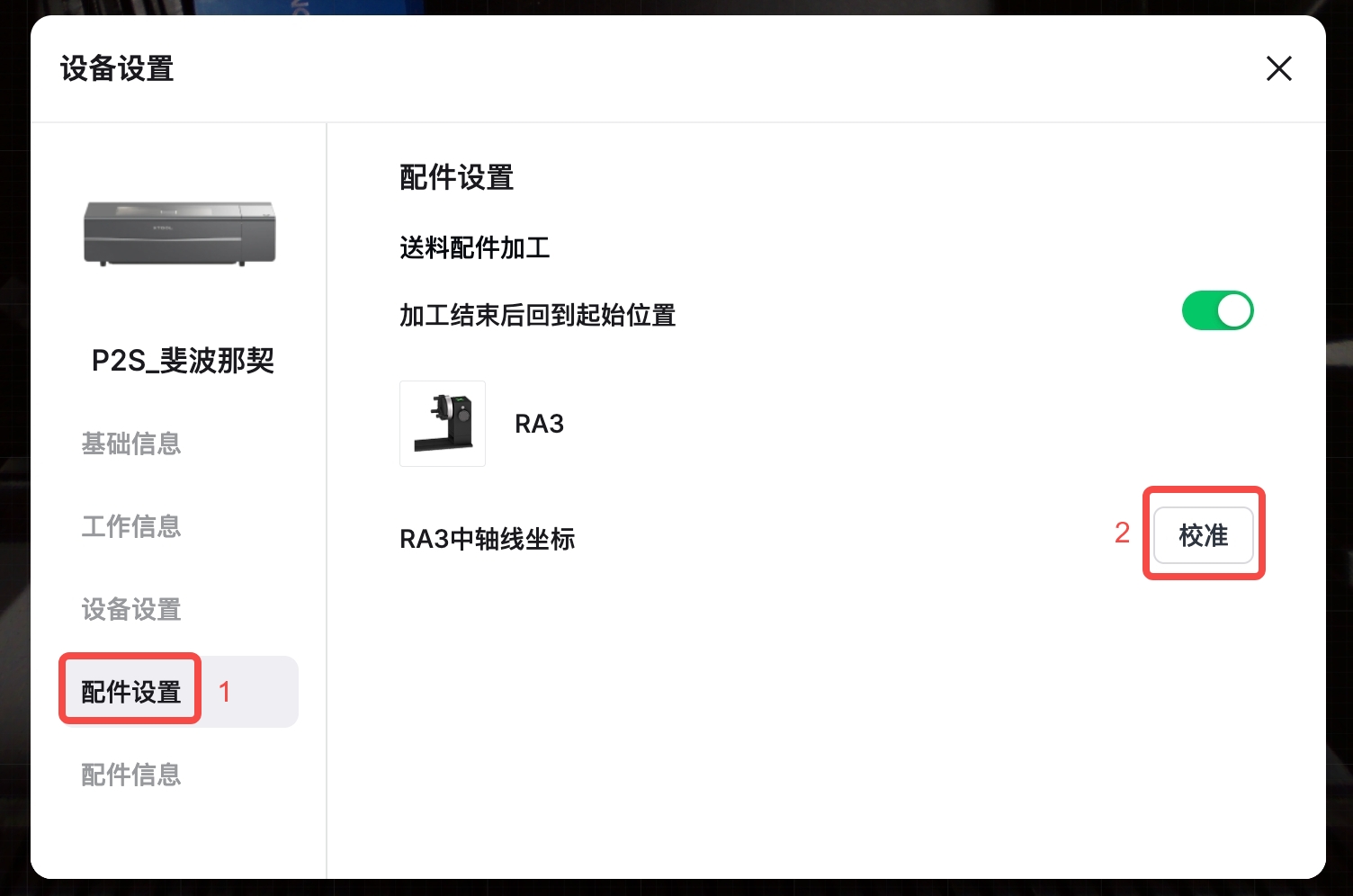

2. 点击“配件设置”，点击“RA3 中轴线坐标”右侧的“校准”。

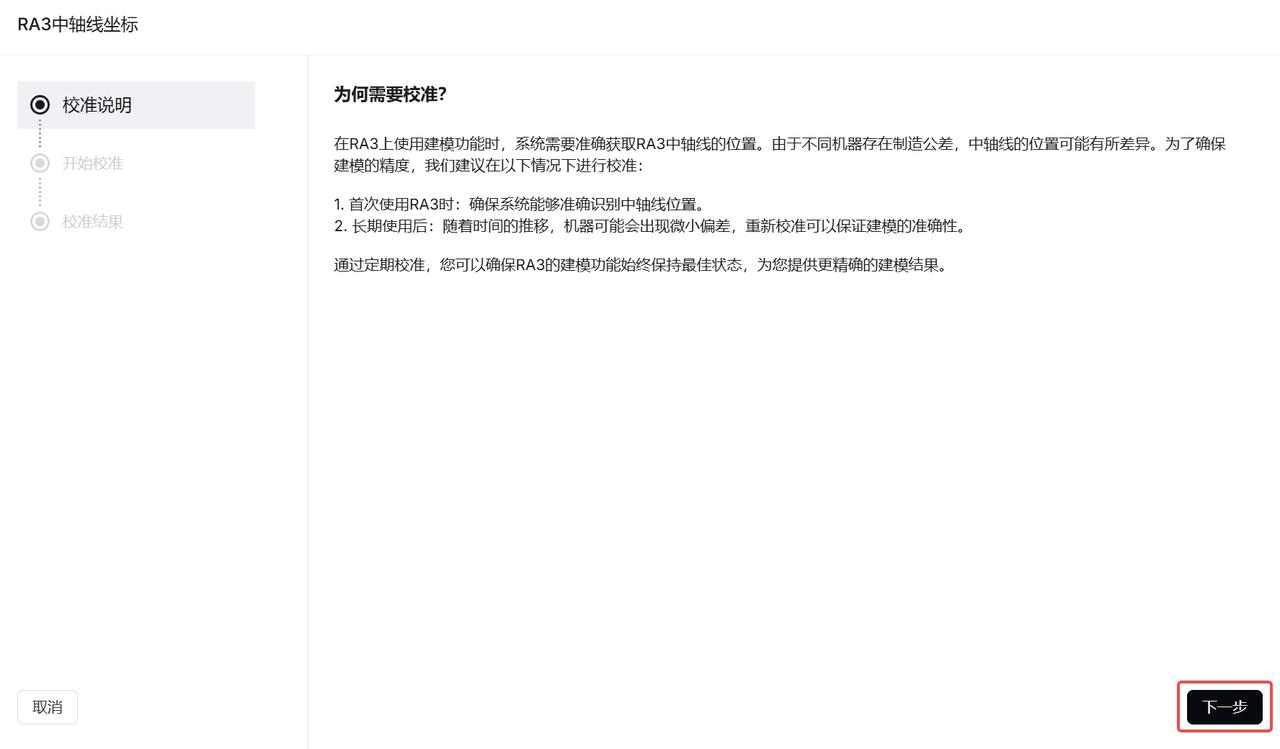

3. 在“校准说明”页面点击“下一步”，进入“开始校准”页面。
4. 检查放入 P2/P2S 的 RA3 上是否有爪尖、爪盘或工件（过大的工件可能与激光头碰撞）。如存在，请先移除，再进行中轴线校准。

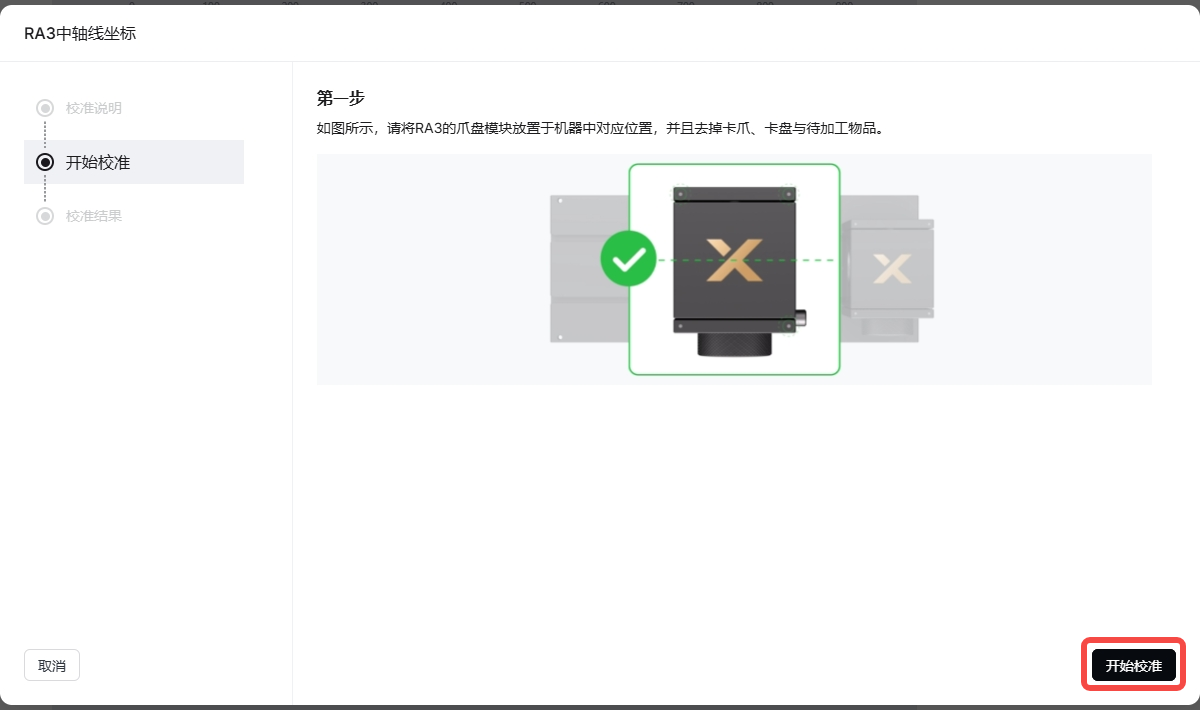

5. 点击软件界面右下角的“开始校准”。

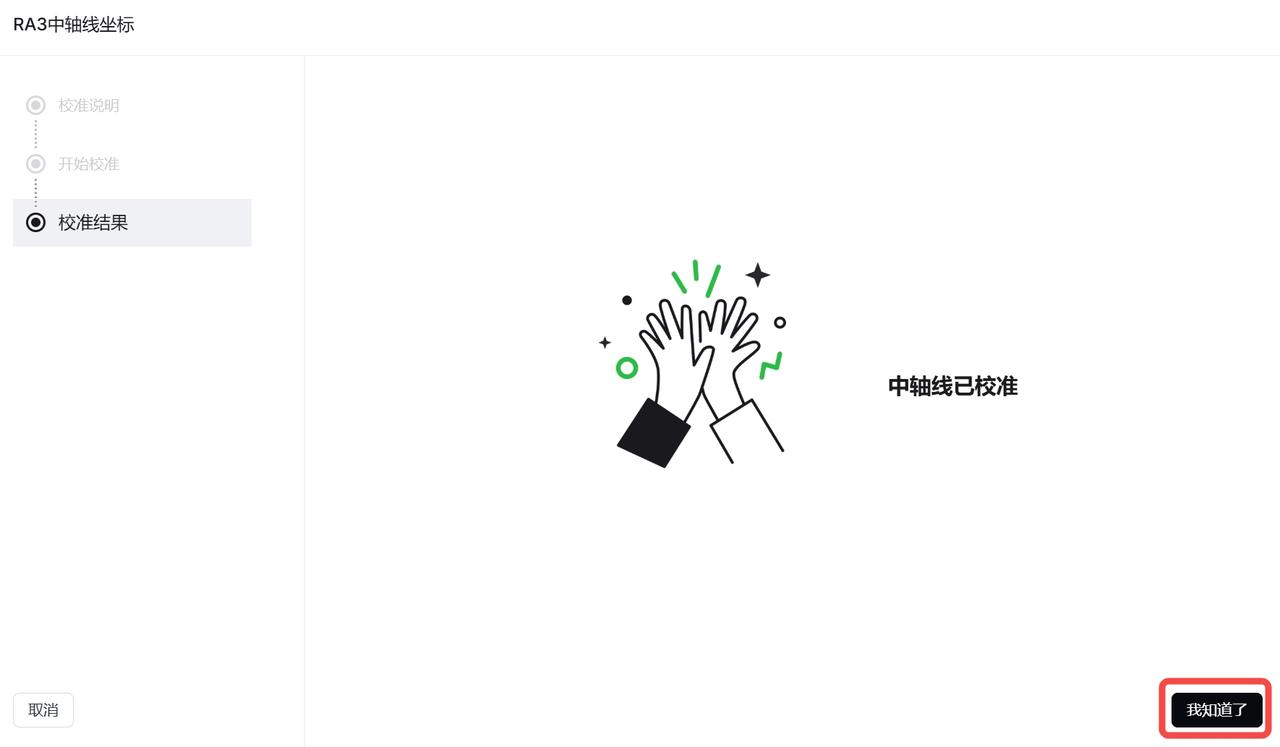

6. 校准完成后，自动进入“校准结果”页面，点击“我知道了”。

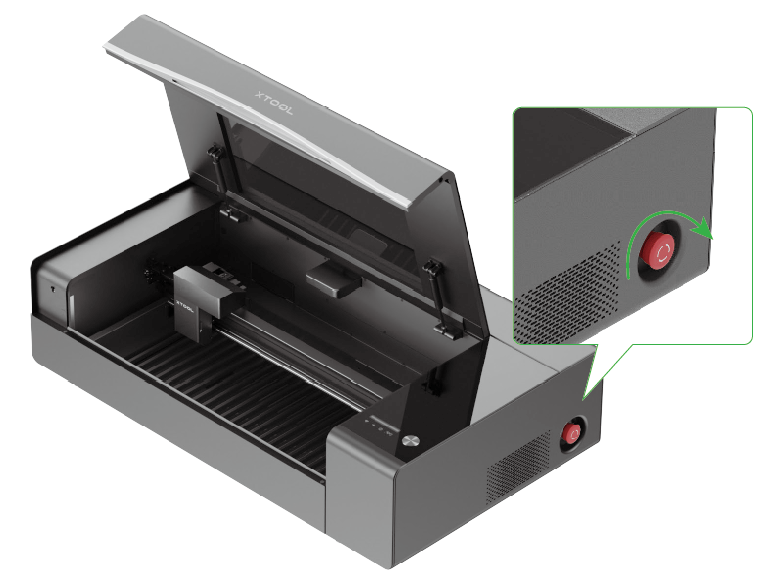

⚠️ 如激光头碰到较大工件，请按下 P2/P2S 主机右后方的急停按钮，移开工件后旋开急停按钮，然后重新进行中轴线校准。
¶ 选择加工材料

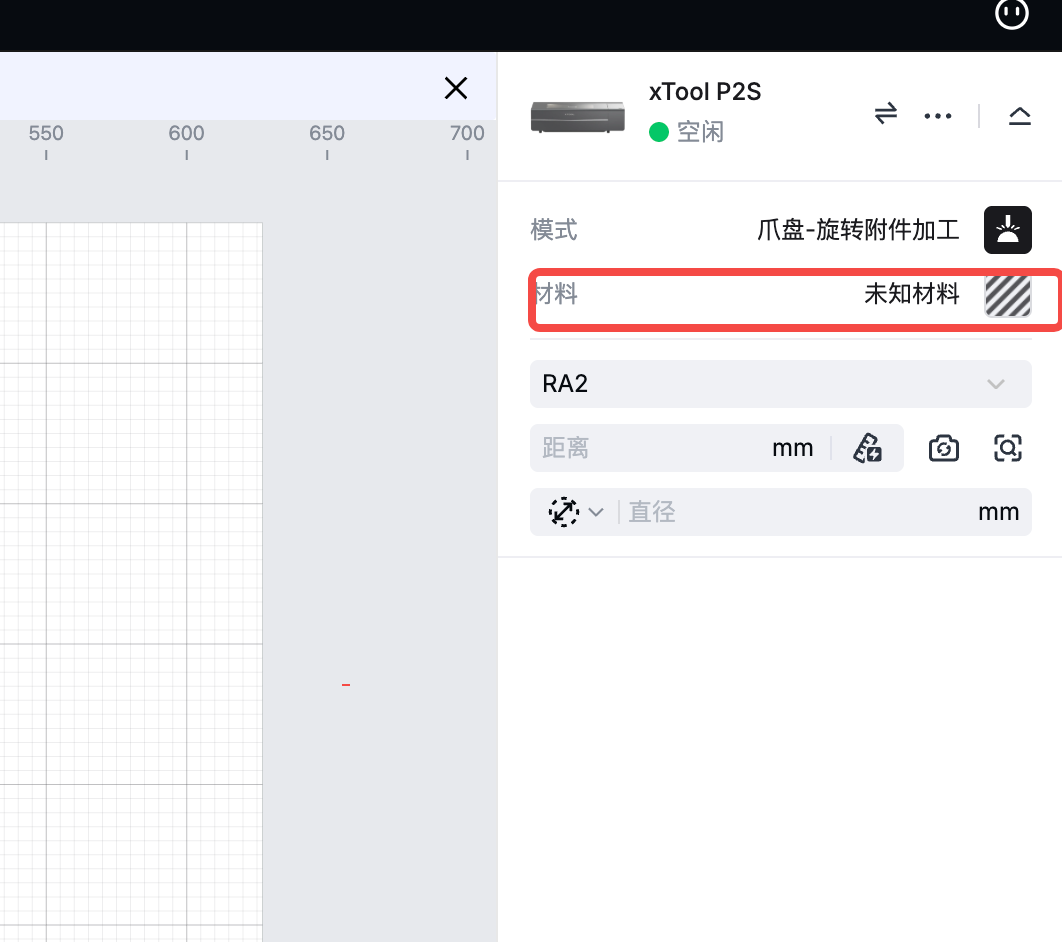

1. 点击“未知材料”。

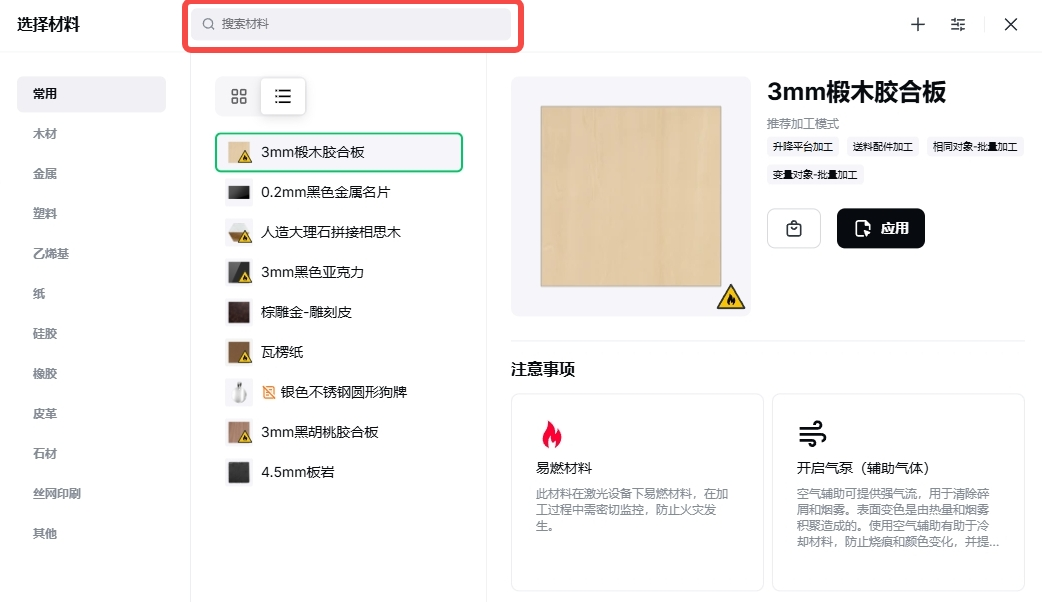

2. 点击“选择材料”页面的“搜索材料”。

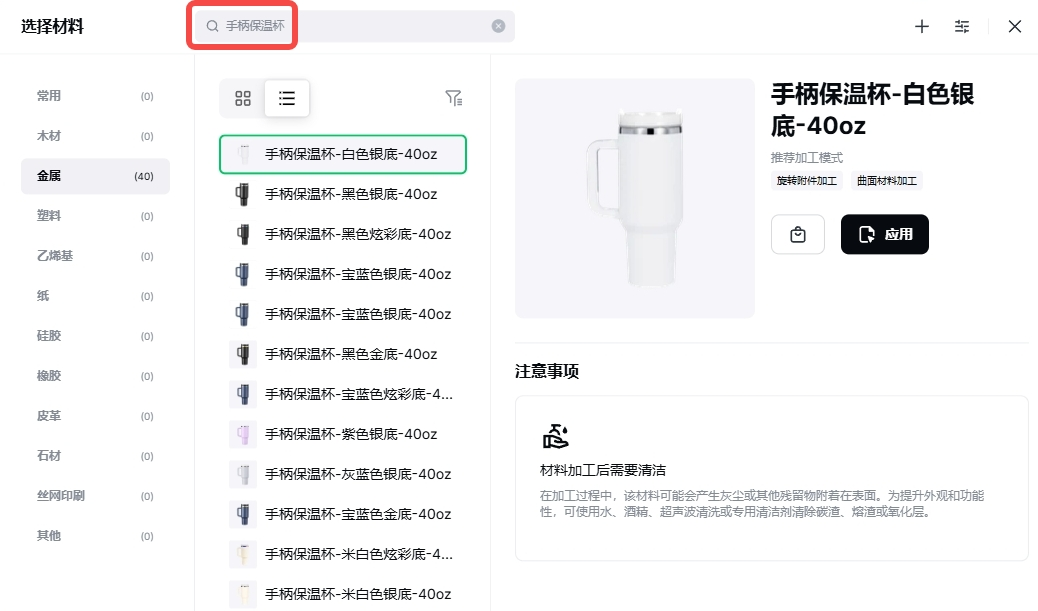

3. 输入关键词进行搜索，比如“手柄保温杯”。

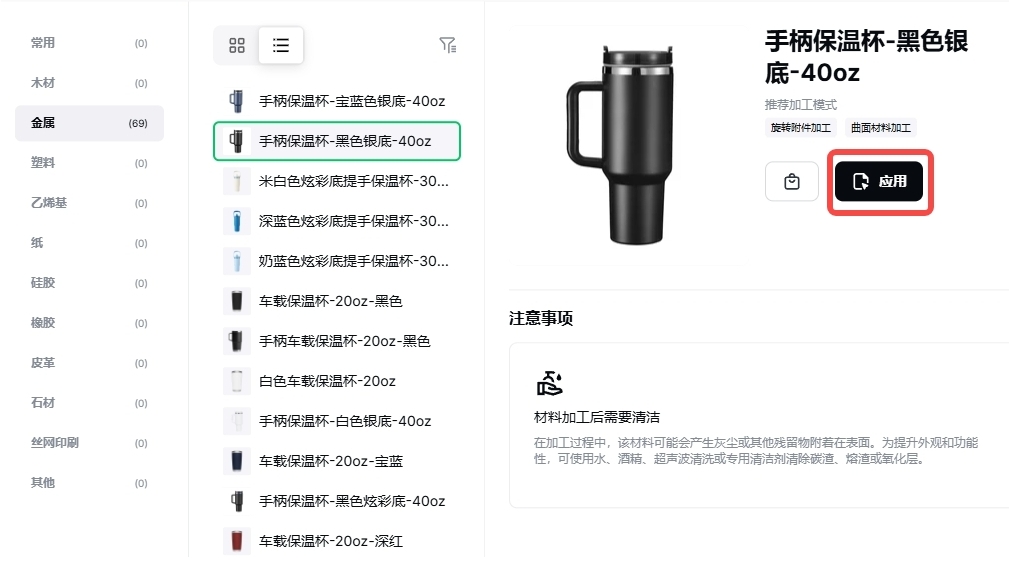

4. 在“金属”页签下选择保温杯款式，点击“应用”。
¶ 建模
¶ 标准建模
1. 在“材料”下方的下拉列表中选择“RA3自动建模”。

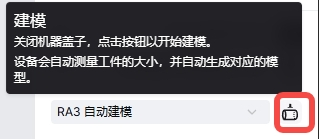

2. 点击右侧的“建模”按钮。

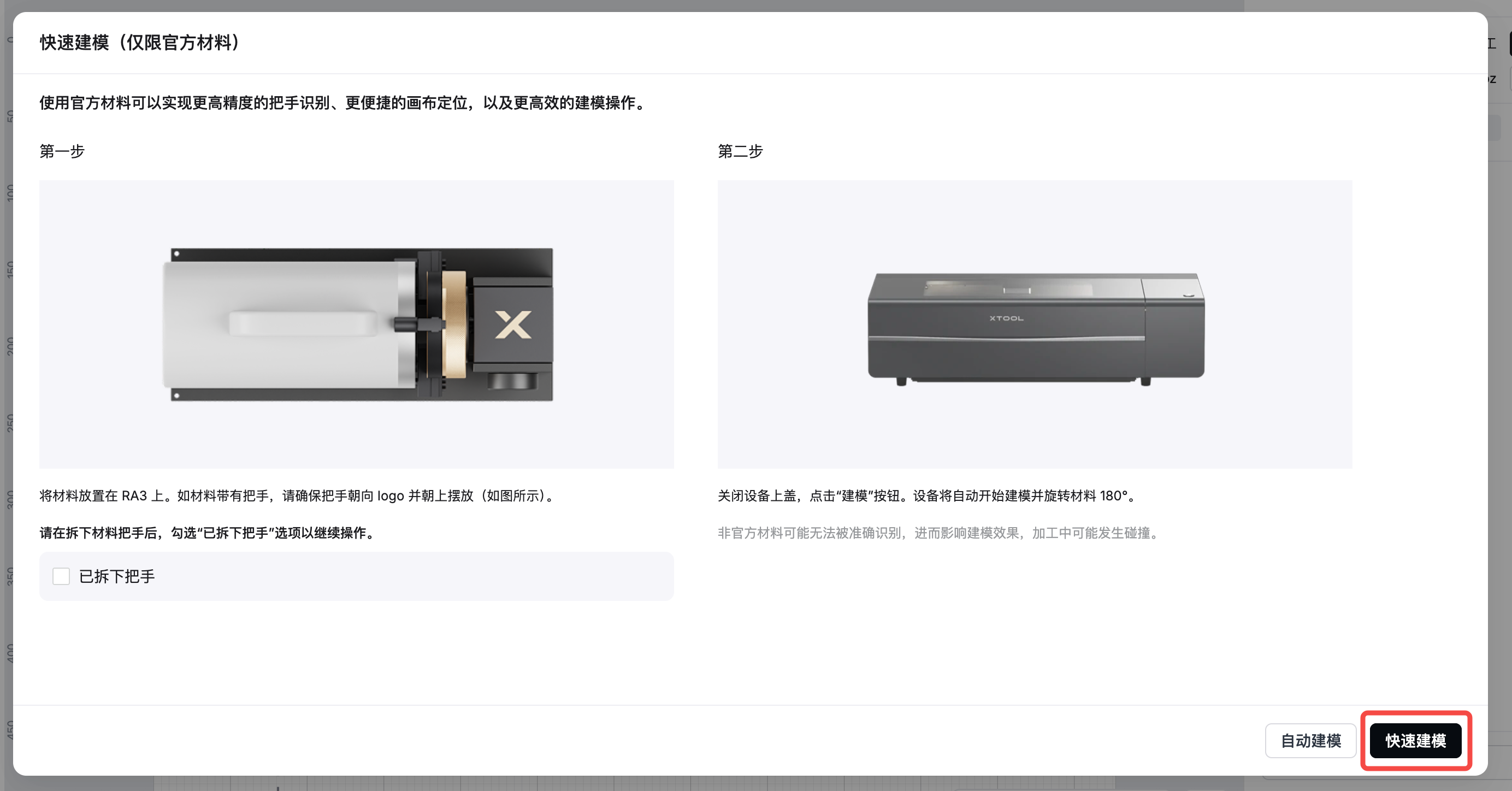

3. 按照弹窗显示，放置材料，确认手柄方向正确后，点击“快速建模”。
💡 你也可选择拆下杯子把手，将杯子重新放置在爪盘组件上。在软件界面勾选“已拆下把手”，然后点击“快速建模”。在快速建模模式下，系统仅检测起始点。

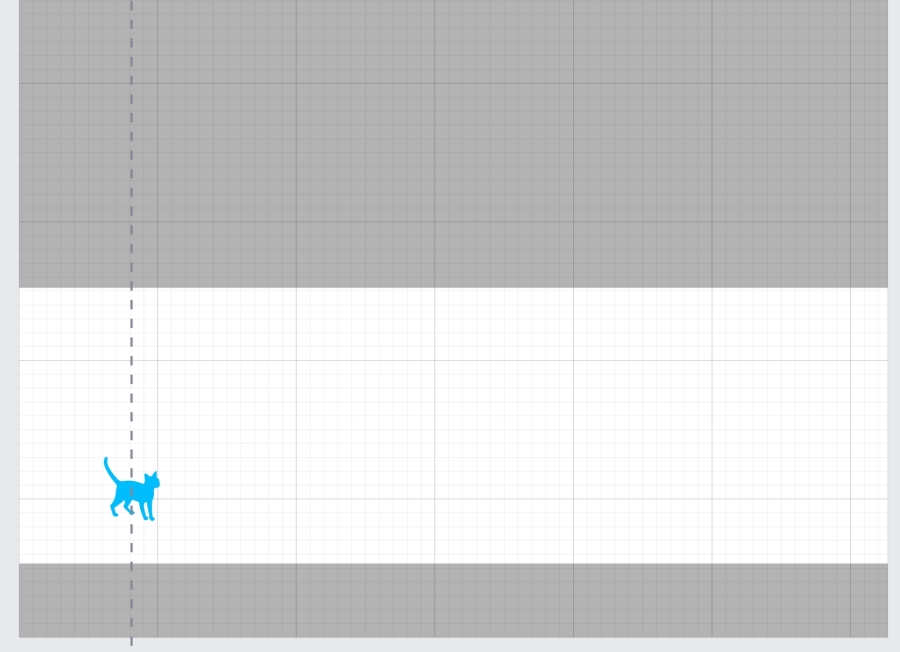

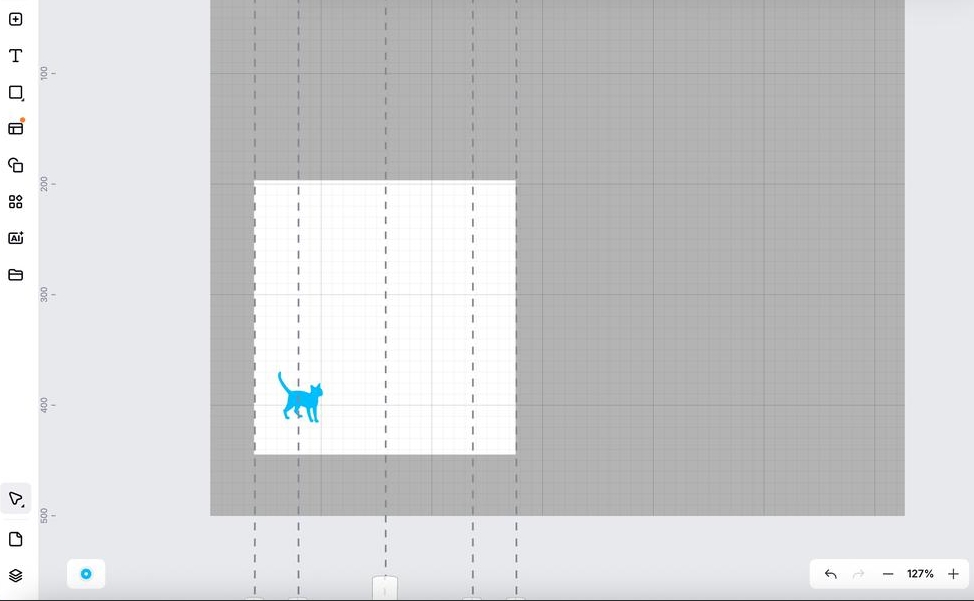

4. 建模完成后，系统会提示“测量完成……”。白色区域表示可加工区域，灰色区域表示不可加工区域。在白色区域添加加工元素（图案或文字）。
💡 软件界面上的 RA3 图标代表不同的面，图标上面的虚线表示工件的中轴线。
有把手的杯子如下图所示。0°表示杯子把手正面向上，180°表示杯子把手顺/逆时针旋转 180 度，-90°表示杯子把手逆时针旋转 90 度，90°表示杯子把手顺时针旋转 90 度，-45°表示杯子把手逆时针旋转 45 度，45°表示杯子把手顺时针旋转 45 度。
无把手的杯子如下图所示。0°表示杯子正面向上，-180°表示杯子逆时针旋转 180 度，-90°表示杯子逆时针旋转 90 度，90°表示杯子顺时针旋转 90 度，180°表示杯子顺时针旋转 180 度。
5. 点击软件界面右下角的“预览”，查看加工元素在工件上的效果。可使用鼠标左键点击并拖动工件，加快预览效果的显示。
¶ 标准建模（非官方材料）
1. 如果使用的并非是官方耗材，点击右侧的“建模”按钮。
⚠️在选择“RA3 自动建模”时，请避免使用反光材料或高度落差超过 4 mm 的材料（例如下图中的瓶子），否则可能会导致识别或建模失败。对于反光材料，建议选择“RA3 手动建模”模式。
2. 建模完成后，系统会提示“测量完成……”。白色区域表示可加工区域，灰色区域表示不可加工区域。在白色区域添加加工元素（图案或文字）。
3. 点击软件界面右下角的“预览”，查看加工元素在工件上的效果。可使用鼠标左键点击并拖动工件，加快预览效果的显示。
¶ 调整加工参数

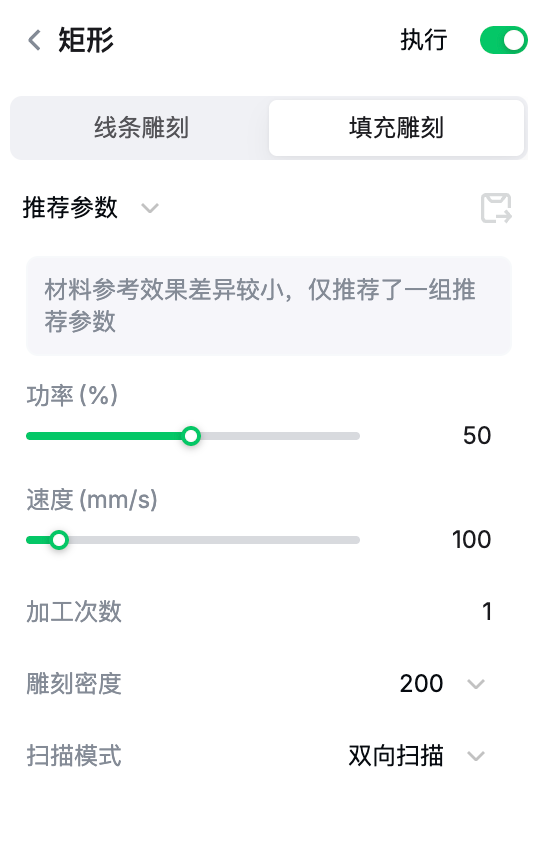

在软件界面右侧的参数面板中设置功率、速度、次数、雕刻精度等。
¶ 开始加工
1. 检查工件是否稳固。
2. 点击“加工”进入加工前确认页面，然后点击“开始”。
💡 点击“加工”后，在“加工前确认”弹窗中点击“开始”。若功率值过低（例如 1%），点击“加工”可能会出现提示。将功率调高后，该提示将不再出现。

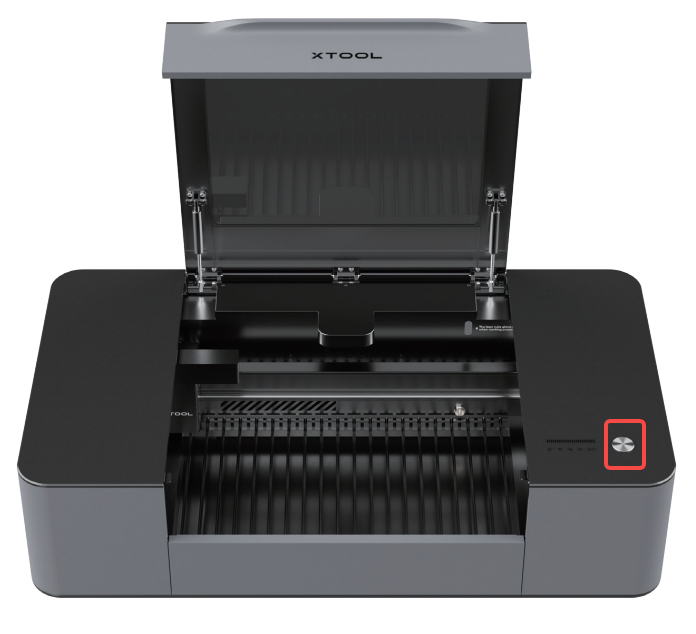

3. 按下 P2/P2S 上的旋钮，开始加工。
¶ 滚轴模式下的不同点
当 RA3 的组装形式为滚轴模式时，存在以下差异。

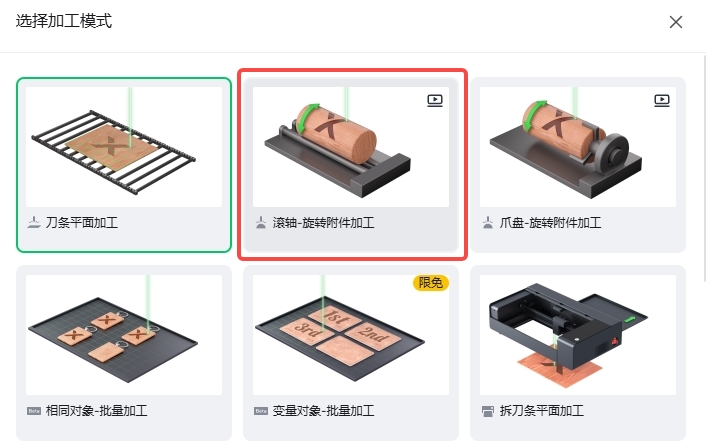

1. 需要在“模式”中选择“滚轴-旋转附件加工”。
2. 在“材料”下方的下拉列表中选择“RA3自动建模”。
3. 点击右侧的“建模”按钮。

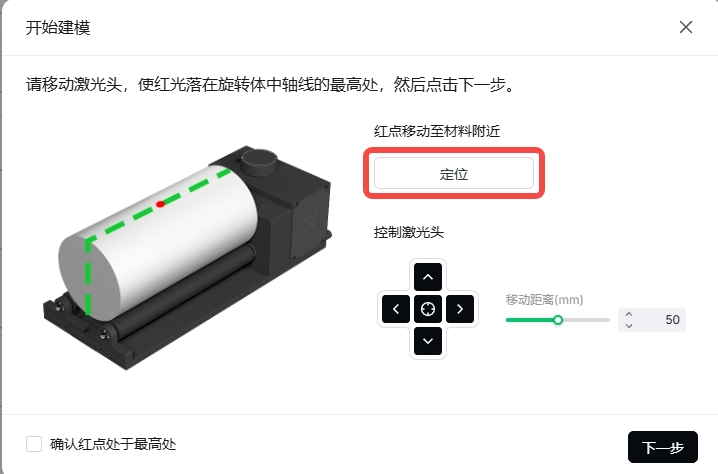

4. 在“开始建模”弹窗中点击“定位”。
💡 若红点未落在工件中轴线的最高处，可在“移动距离(mm)”中输入数值（例如 5），然后点击上/下/左/右按钮进行微调。

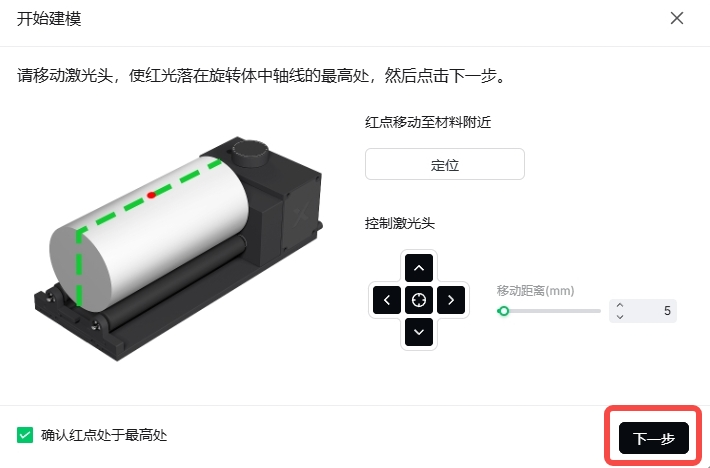

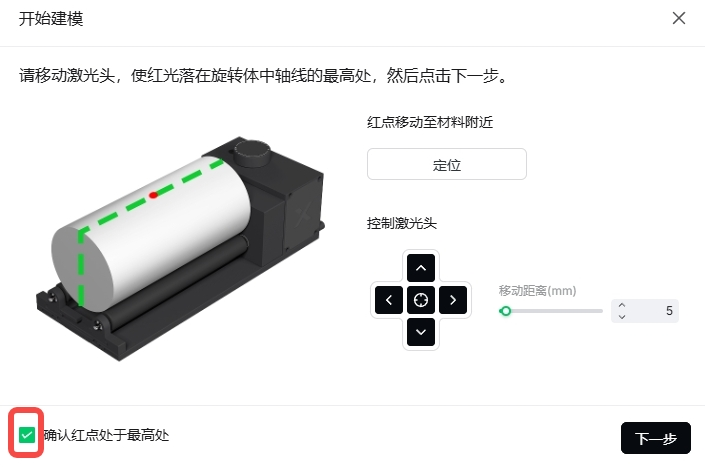

5. 红点落到最高处后，勾选“确认红点处于最高处”。
6. 点击“下一步”，激光头将自动测量圆柱体的直径和高度。
¶ 手动模式下的不同点
使用手动模式作为加工模式时，存在以下差异（以爪盘模式为例）。
1. 在“材料”下方的下拉列表中选择“RA3手动建模”。

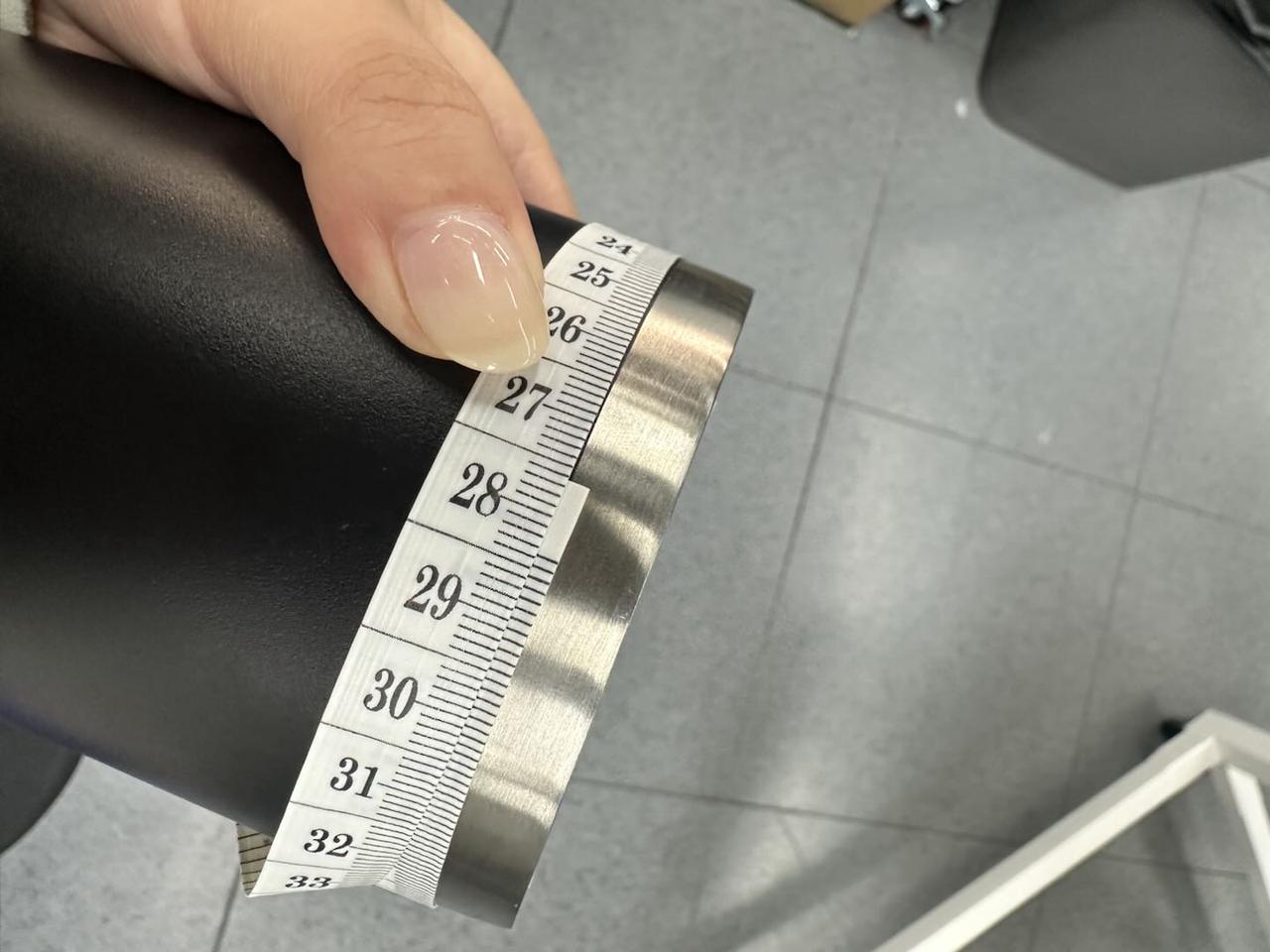

2. 使用卡尺或皮尺测量工件的直径或周长后，将测得数值输入软件界面。

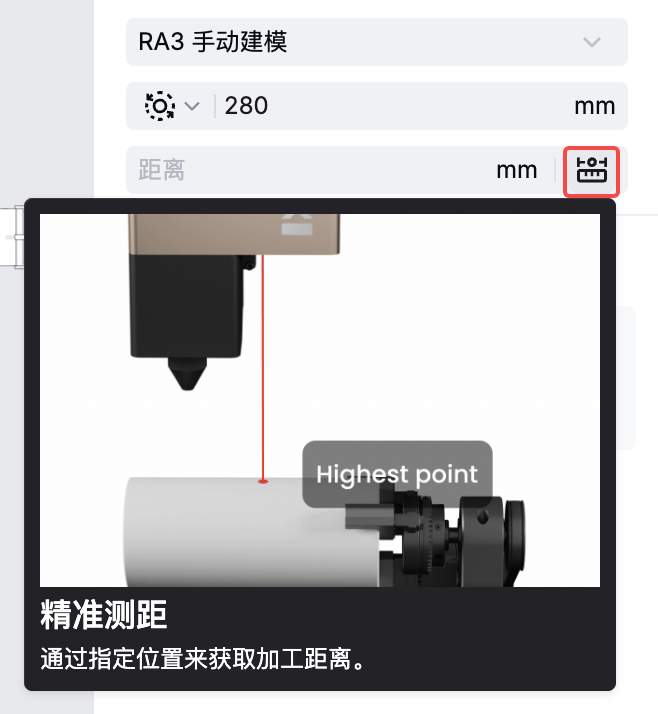

3. 点击直径/周长下方的“精准测距”符号。

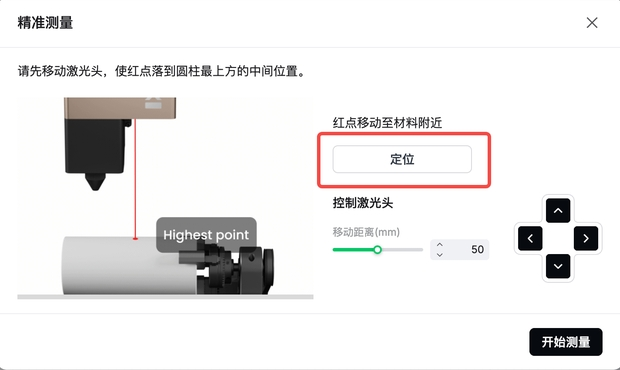

4. 在“精准测量”弹窗中点击“定位”。
💡 若红点未落在工件中轴线的最高处，可在“移动距离(mm)”中输入数值（例如 5），然后点击上/下/左/右按钮进行微调。

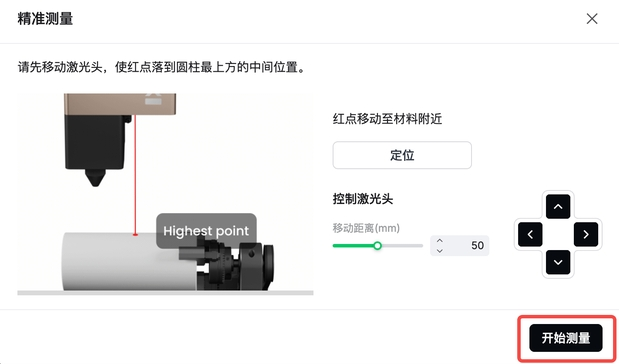

5. 红点落到最高处后，点击“开始测量”。系统会将测得的距离自动填入距离框中。
¶ 更多详情
¶ RA3 包装内主要物料功能说明
- 增高模块：通过增加爪盘组件高度，可加工直径或体积较大的工件。
- 滚轴组件：适合加工细长、易滚动的工件（如笔、筷子等）。表面为防滑材质，滚轴间距可调。
- 滚轴固定主支座：固定滚轴组件，确保工件在加工过程中位置准确。
- 丝杆升降组件：固定工件位置。
- 水平仪：确保工件表面与地面平行，防止雕刻图案倾斜。
- 皮尺：测量工件周长或直径，便于设置参数和调整夹持挡位。
¶ RA3 重点部件使用与维护建议
- 爪盘组件：根据工件尺寸和形状，可选择仅使用圆柱爪尖夹持，或同时使用 T 型爪尖和圆柱爪尖。夹持工件后，需确保工件牢固。更换爪盘时，务必断电操作，并确保爪盘已紧固，以防加工过程中工件松动或掉落。
- 滚轴组件：安装时保持滚轴与工件接触面平行，并定期清理滚轴表面，防止灰尘影响夹持力。
- 增高模块：调整高度后，建议检查并确认所有螺丝已紧固，以防加工时晃动。
- 水平仪：每次更换工件或移动设备后，建议重新校准水平。
- 连接线：插拔时注意接口方向，避免损坏针脚。建议定期检查连接线是否松动或老化，必要时更换。
¶ RA3 使用过程中的常见问题与解决方法
- 工件夹持不牢：检查爪盘或滚轴安装是否到位，适当调整夹持力度。
- 旋转不平稳：检查滚轴传动组件和滚轴固定主支座是否稳固，清理滚轴表面杂物。
- 雕刻图案倾斜：使用水平仪重新校准，确保工件表面与地面平行。
- 电源或信号中断：检查连接线插头是否松动，并在必要时更换连接线。
