xTool S1 可配合旋转附件使用，加工圆柱形物体。如使用旋转附件二代升级版，那你还可加工圆形和不规则物体。本章节将介绍如何将 xTool S1 与旋转附件结合起来，进行圆柱加工。
注意： xTool S1 需搭配扩展底座后，才能支持旋转附件的使用。
¶ 调试旋转附件
旋转附件二代升级版有两种加工模式可用：滚轴模式和爪盘模式。旋转附件一代和旋转附件二代基础版仅可使用滚轴模式。请根据你要加工的材料特点，对旋转附件进行组装与调试。
- 若选择滚轴模式，则旋转附件有三个档位可调。
| A 档位 | B 档位 | C 档位 |
|---|---|---|
 |
 |
 |
| 材料直径： 3mm≤d≤50mm | 材料直径： 45mm≤d≤60mm | 材料直径： d>60mm |
- 若选择爪盘模式，则需要在旋转附件上安装爪盘组件以及其他相关组件。
提示： 关于旋转附件的详细介绍和使用说明，请查看“旋转附件二代”。
¶ 连接旋转附件和 xTool S1（含接线位置图）
¶ 假如使用扩展底座（常规版）
- 将连接线的一端插入旋转附件的接口。
注意： 若旋转附件包装中的连接线不适配 xTool S1，请另外购买可适配的连接线。
- 将旋转附件放入 xTool S1 的加工区域内，确保旋转附件的长边与 xTool S1 的前后底边平行。

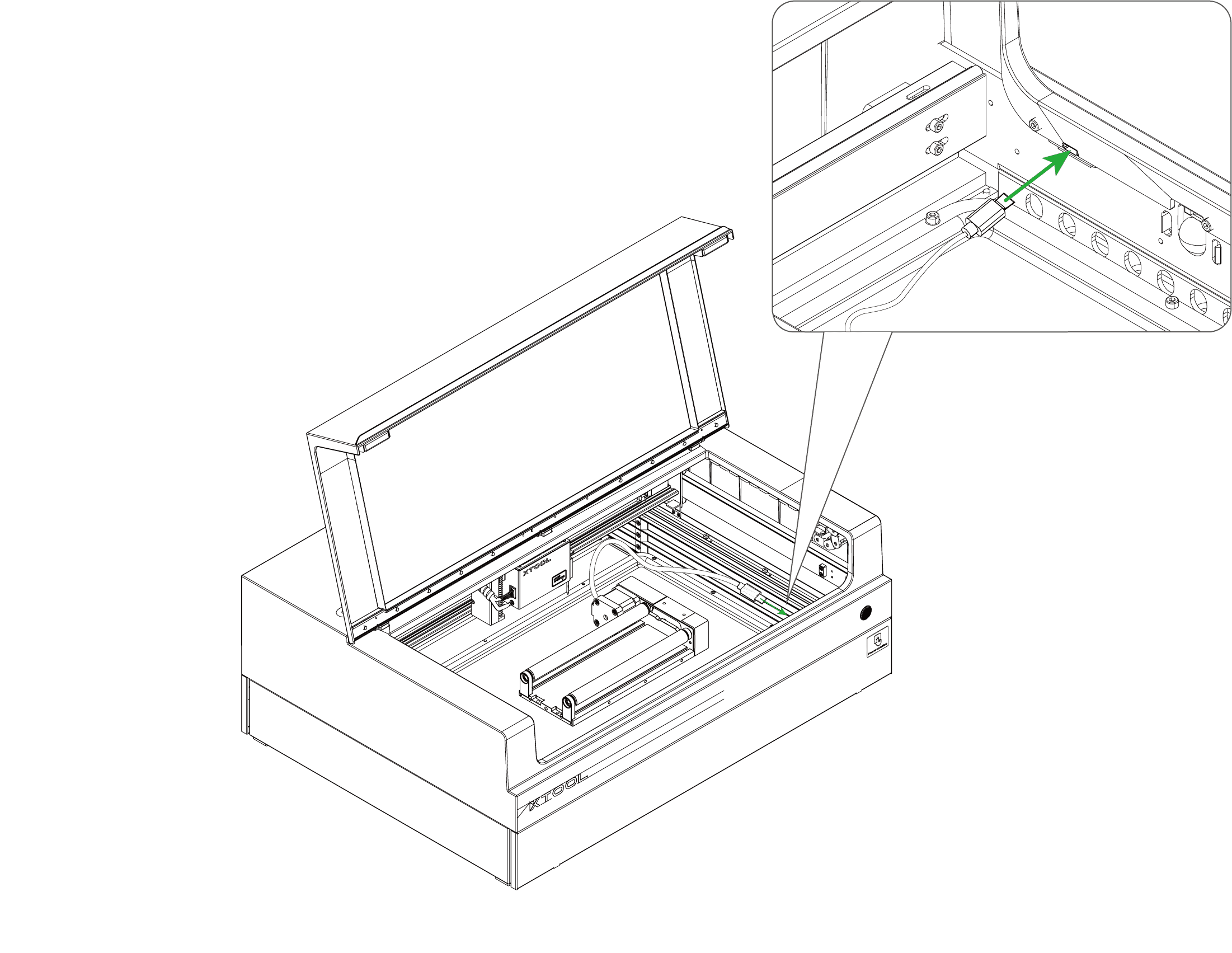

- xTool S1 前面板内侧有一个扩展配件接口，将旋转附件连接线的另一端插入该接口。
注意： 连接旋转附件之前，确保 xTool S1 的电源处于关闭状态。
¶ 假如使用扩展底座（支持送料版）

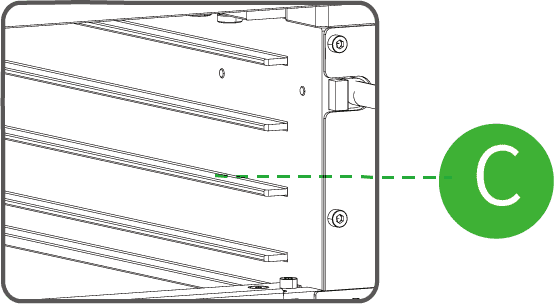

- 扩展底座（支持送料版）共有四个挡位，你需要根据材料的尺寸，选择合适的挡位放置底板。
底板挡位的选择请参照下表：
| 旋转附件工作模式 | 材料直径 | 扩展底座挡位 |
|---|---|---|
滚轴模式 |
3 mm ≤ D ≤ 60 mm |  |
| 4 mm ≤ D ≤ 72 mm |  |
|
| 20 mm ≤ D ≤ 88 mm |  |
|
| 50 mm ≤ D ≤ 106 mm |  |
|
爪盘模式 |
4 mm ≤ D ≤ 82.2 mm |  |
| 14.2 mm ≤ D ≤ 100 mm |  |
- 将连接线的一端插入旋转附件的接口。
注意： 若旋转附件包装中的连接线不适配 xTool S1，请另外购买可适配的连接线。
- 将旋转附件放入 xTool S1 的加工区域内，确保旋转附件的长边与 xTool S1 的前后底边平行。
- xTool S1 前面板内侧有一个扩展配件接口，将旋转附件连接线的另一端插入该接口。
注意： 连接旋转附件之前，确保 xTool S1 的电源处于关闭状态。
¶ 开始圆柱加工
¶ 开机并连接 XCS
打开 xTool S1 的电源，并连接 xTool S1 与 XCS。
提示： 关于连接 xTool S1 与 XCS 的详细操作，请查看：下载、安装与连接 XCS。
¶ 放置材料
如使用滚轴，则把材料放置到旋转附件的滚轴上。如使用卡爪，则把材料固定到旋转附件的卡爪上。
注意： 若使用常规版扩展底座，需确保材料上表面处于 xTool S1 有效加工范围内。若材料上表面所处位置过低，则需要使用其他物体将旋转附件垫高。
¶ 选择加工模式和材料名称
（1）在 XCS 界面顶端，点击当前的加工模式，选择加工模式。
- 滚轴 - 旋转附件加工
若在旋转附件上使用的是可调滚轴，则选择滚轴模式。
- 抓盘-旋转附件加工
若在旋转附件上使用的是爪盘组件以及其他相关组件，则选择抓盘模式，并输入加工材料的周长或直径。
（3）在 XCS 右上角，点击“自定义材料”按钮，选择你所用的材料的名称，然后点击“确定”。
提示：
- 点击“搜索更多官方耗材”进入 xTool 耗材参数库可查找更多材料。
- 如未找到对应的材料名称，可选择“自定义材料”。
- 使用材料列表或耗材库中的材料，软件将根据材料类型自动设置加工参数。软件自动生成的参数对 xTool 官方材料应用效果最佳，你可以根据需要对参数进行调整。
（4）根据需要，选择开启或关闭“激光头位置”。
提示： 若开启“激光头位置”，则 XCS 将实时显示激光器在加工区域中的位置。画布中的红色十字即表示激光器位置，同时“激光头位置”参数右侧显示激光器的坐标。
¶ 激光对焦
xTool S1 配备有距离传感器，可以自动测量激光器与材料顶表的距离。你也可以手动测量和计算激光器与材料顶表的距离，将得到的数值输入 XCS 中。加工时，xTool S1 将根据“距离”参数进行对焦。

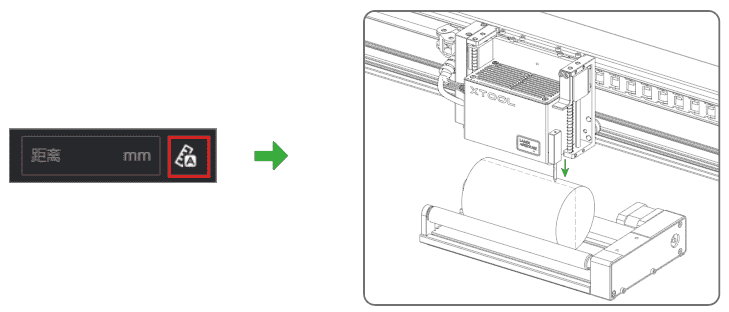

¶ 自动测距
（1）移动激光器，使定位光斑落于圆柱材料的最顶部。
（2）在 XCS 界面右上角，点击“距离”参数下的
图标，xTool S1 将自动测量激光器到材料表面的距离。
注意： 自动测距前，确保距离传感器的探针处于未伸出的状态。

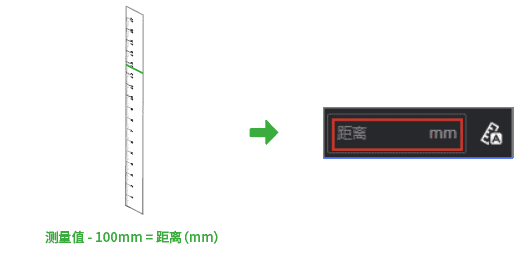

¶ 手动测距
（1）使用尺子测量激光器顶部到圆柱材料最顶部的距离。
（2）将步骤（1）测量得到的数值减去 100mm（3.937 英寸），把计算值输入 XCS 右上角的“距离”参数中。
¶ 设计加工图案
（1）使用画布左侧的工具，创建对象。你可以导入图像、插入图形、输入文字或绘制图案等。
提示： XCS 支持导入的图像格式：SVG、DXF、JPG、JPEG、PNG、BMP 等。
（2）选中对象，使用画布上方的编辑功能，进一步调整对象。
¶ 设置加工参数
选中画布中的对象，在界面右侧，为选中的对象设置加工参数。
注意：
设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
提示： 关于各个参数的具体含义，请查看：xTool Creative Space。
¶ 预览加工区域
（1）点击软件右下角“走边框”旁边的
按钮，设置走边框速度。
提示： 点击下方的方向键可以移动激光器，另外三个参数用于移动控制。
- XY移动速度：点击方向键后，激光器在 XY 方向上的移动速度；
- XY移动距离：点击方向键后，激光器在 XY 方向上的移动距离；
- Z移动距离：点击方向键后，激光器在 Z 方向上的移动距离。
若走边框后发现加工区域不理想，可以在软件上通过方向键将激光器移动到加工图案左上角，然后在设备中，根据激光器投影的红十字光斑调整材料位置。
（2）关闭 xTool S1 的盖子，在 XCS 上点击“走边框”。在设备上按下按钮，开始走边框。激光光斑将沿着加工图案的边缘移动，你可以在材料表面预览加工区域。
（3）确认加工区域后，点击“结束”。如果加工区域不理想，你可以调整材料位置或画布中的元素，然后重新走边框进行预览。
¶ 开始加工
（1）在软件右下角，点击“加工”。
（2）进行加工预览。
点击左下角的
按钮，可观看加工路径模拟动画。在按钮右侧，你还可以设置“移动路径”的开启与关闭，以及动画速度的快慢等。
（3）点击软件右上角的“开始”。
（4）关闭 xTool S1 的盖子，然后在 xTool S1 上按下按钮，开始加工。
