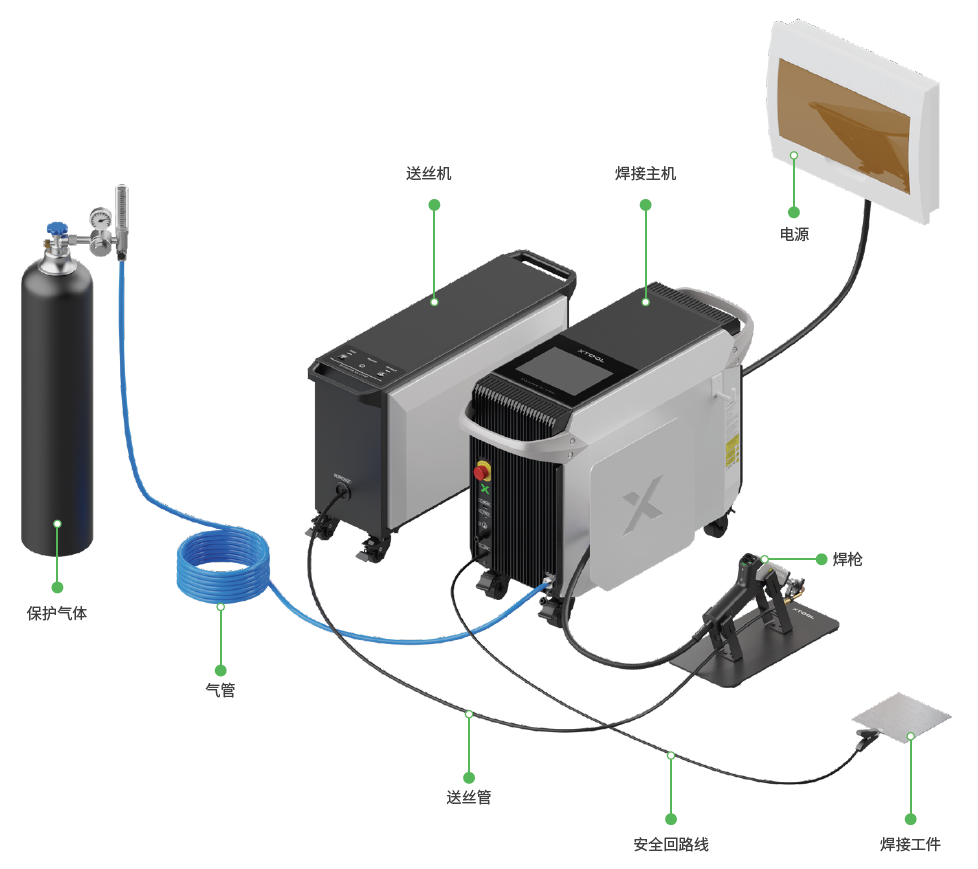

¶ 预览安装效果
xTool MetalFab 激光焊接机 1200W 的安装完成效果如下。请根据详细的步骤说明进行安装。
¶ 安装主机

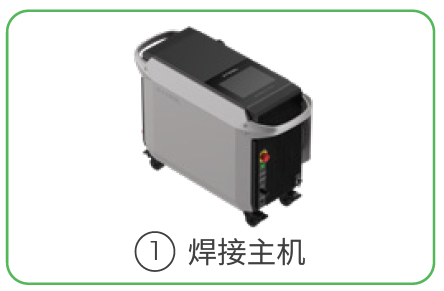

¶ 1. 安放主机

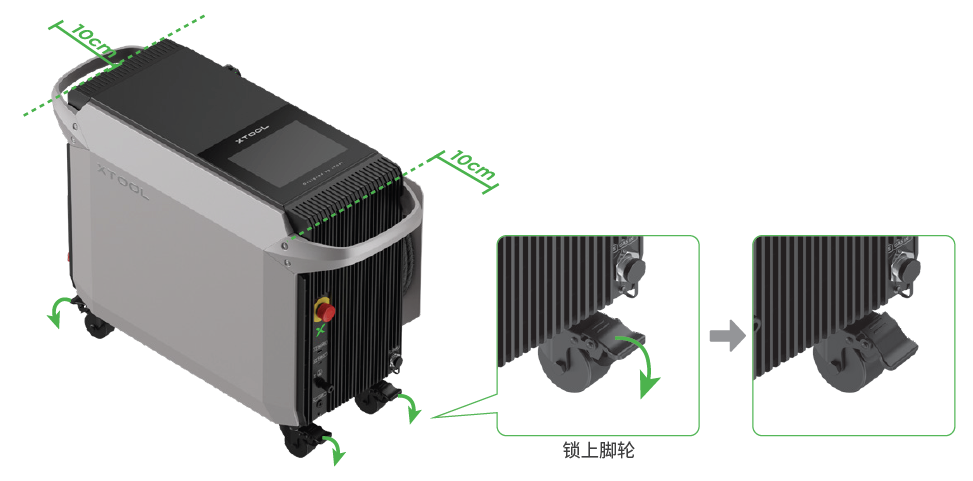

放置好焊接主机，前后预留不小于 10cm 的空隙，以保证良好的通风和散热。踩下底部四个轮子的踏板，锁定主机位置。
¶ 2. 连接保护气气瓶

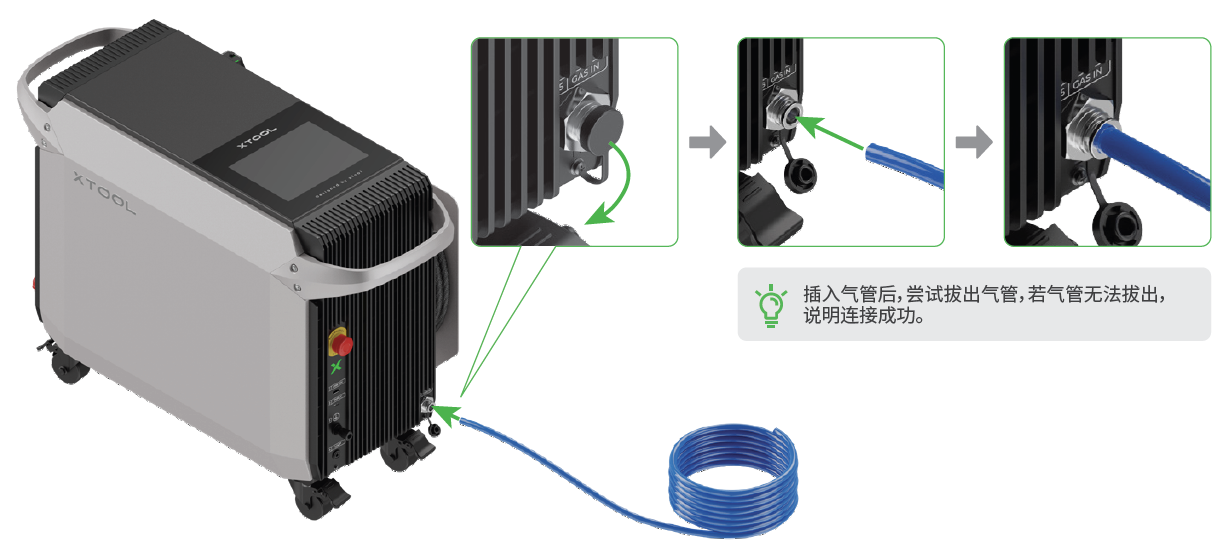

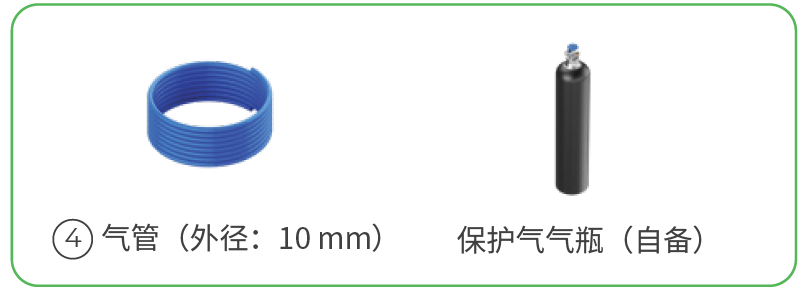

（1）将气管一端插入焊接主机的保护气体输入口。

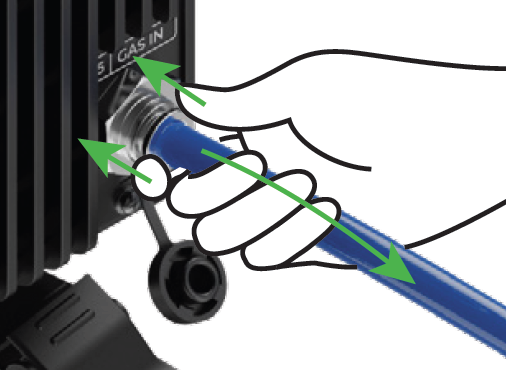

提示：如需拔出气管，请向内按压气管接口的圆环，同时拔出气管。

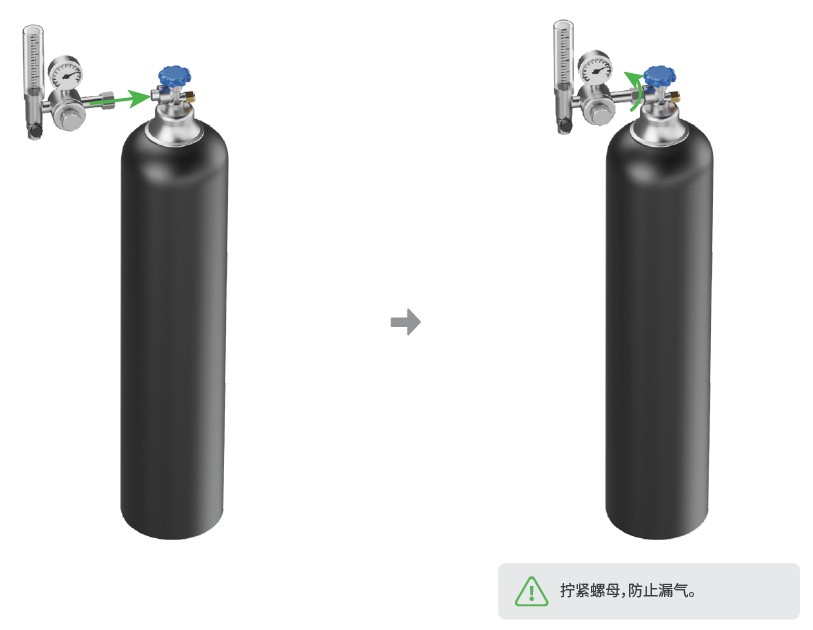

（2）在保护气气瓶（或制气装置）上安装好气体调控装置。
（此处以在气瓶上安装气体流量计为例）

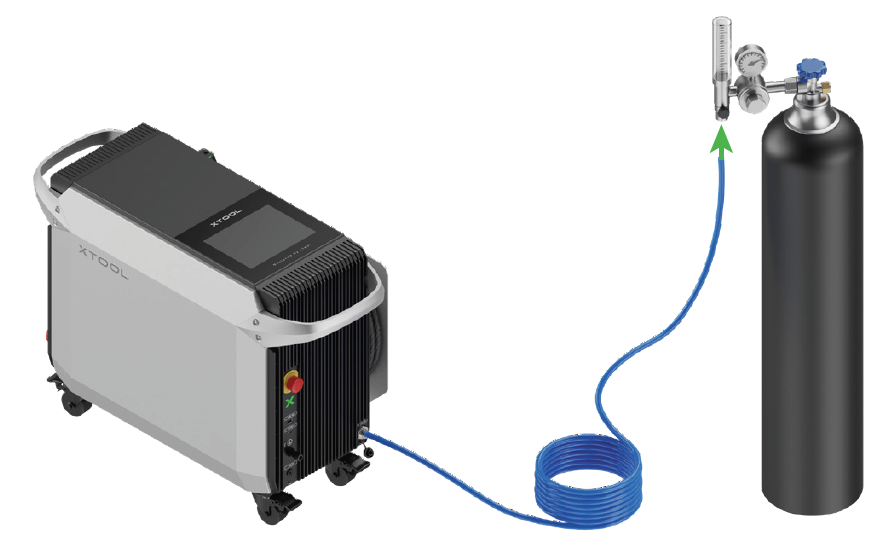

（3）将气管的另一端连接至气瓶（或制气装置）。
暂勿开启气瓶阀门，需要加工时再开启阀门。

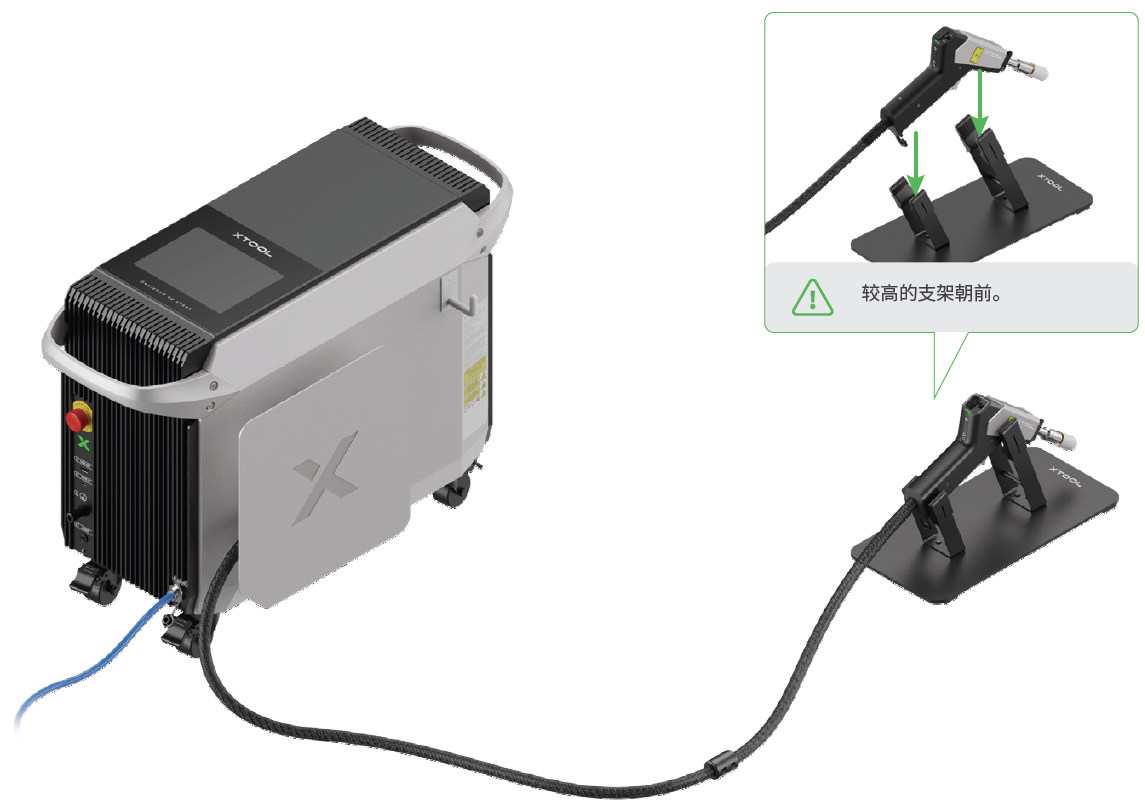

¶ 3. 放置焊枪

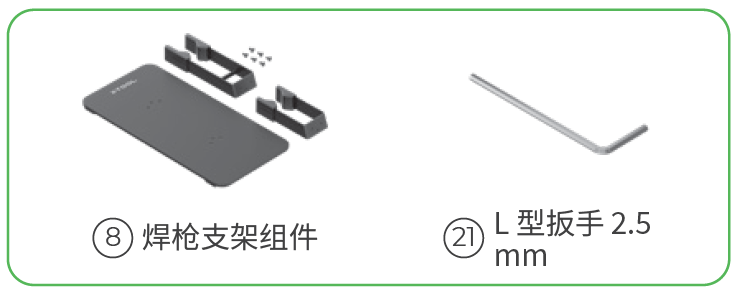

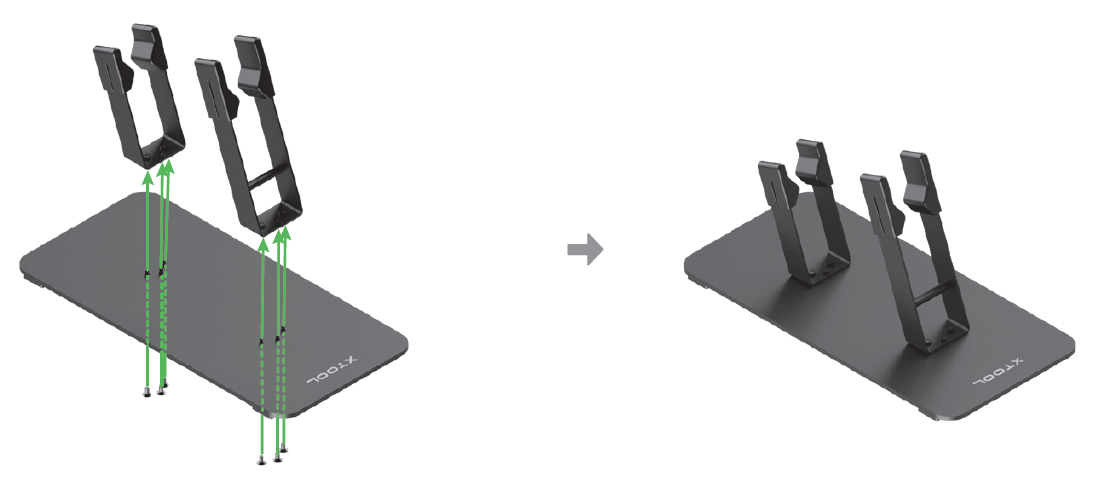

（1）组装焊枪支架。
（2）从主机取下焊枪，放置到焊枪支架上。
注意：从主机取下焊枪时，请勿大力拉拽焊枪线缆，以免光纤受损。

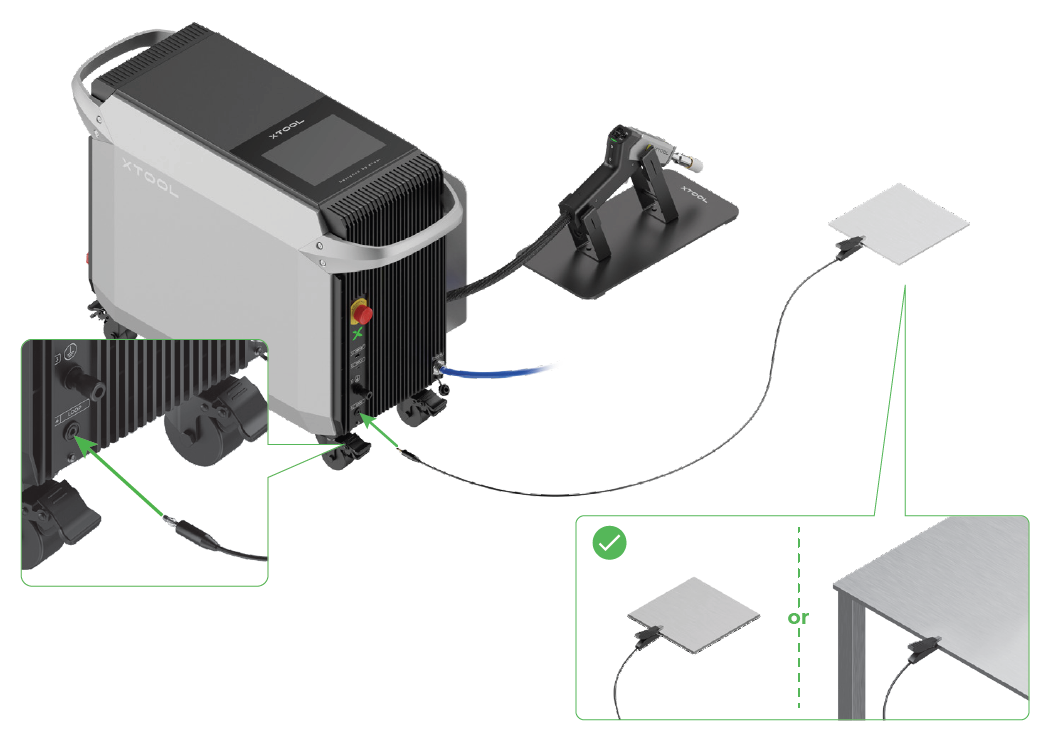

¶ 4. 连接安全回路线

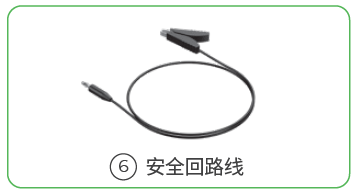

将安全回路线插入焊接主机的安全回路接口，另一端夹在待加工的工件上或者与工件导通的工作台上。

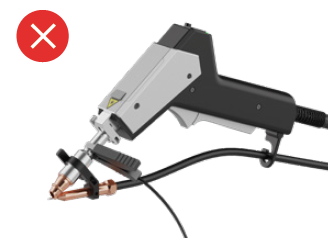

危险：严禁将安全回路夹夹在焊枪刻度管上使用。
安全回路
焊枪、工件、焊接主机之间存在一个安全回路。只有当焊枪与工件接触时，这个安全回路才会闭合，激光器才能够出光。
¶ 连接电源
注意：
■ 不同规格的电源线连接方式有差异。此处仅介绍美规电源线的连接方法，其他规格电源线的连接应由专业电工按照当地电气规范进行。
■ 请提前确认电路的承载能力。切勿将设备连接至普通家庭电路，否则可能会损坏设备以及电路。
■ 为保证安全，建议在供电单元与设备之间串联接入一个 25 A 断路器（空气开关）。

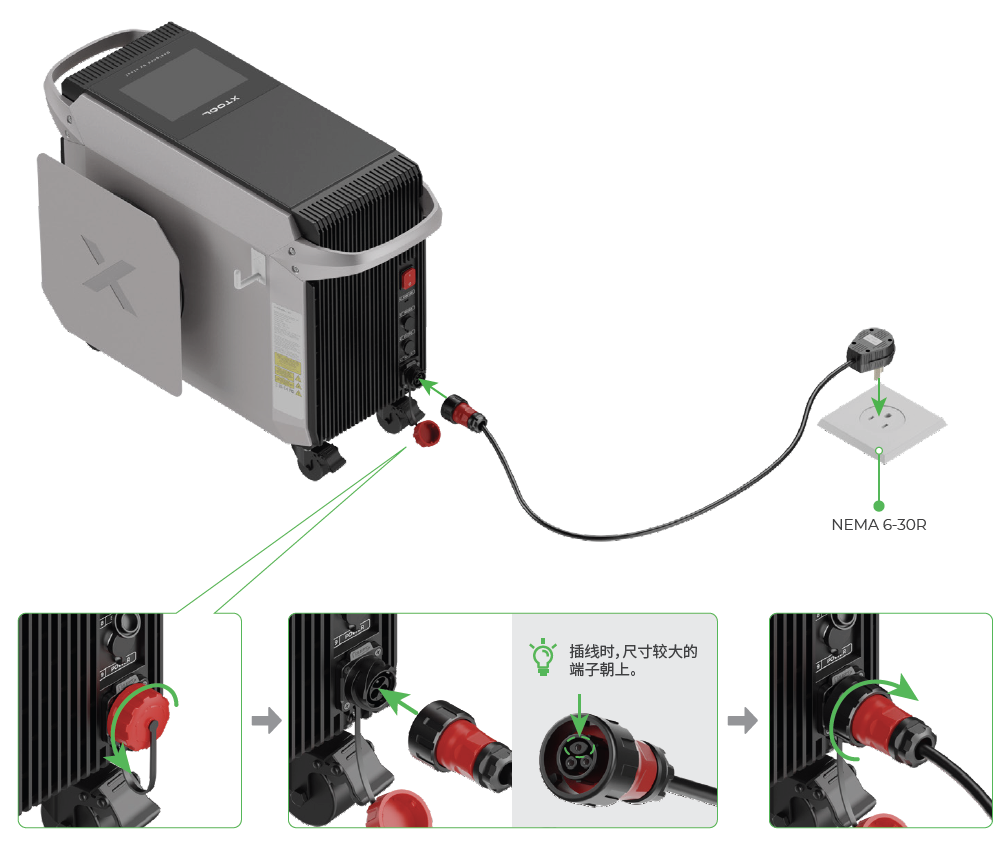

将电源线有圆形插头的一端连接至主机，另一端连接至电源。
提示：若你收到的电源线为按扣式插头，则将插头直接插入主机接口即可。按住“PUSH”按钮可拔出插头。

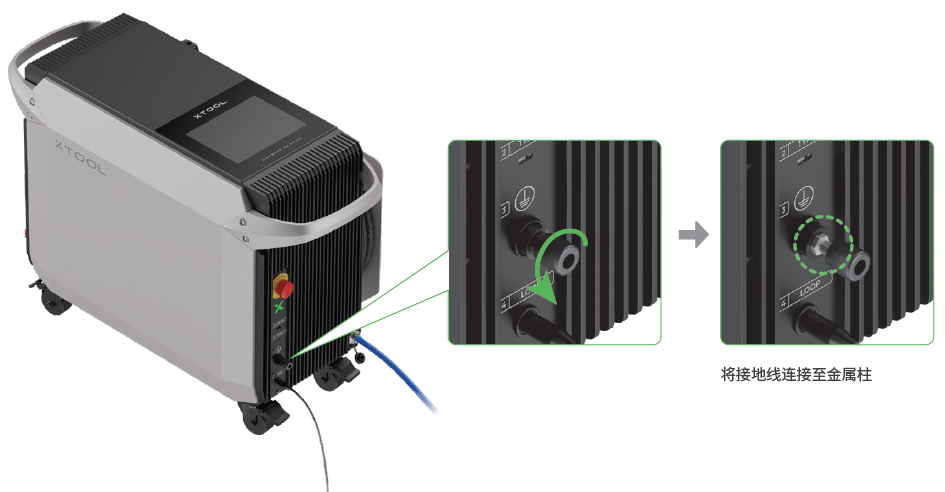

确保设备接地
若你所连接的电路没有地线，请自行准备接地线，并将其一端连接至主机的接地柱，另一端连接至接地物体。

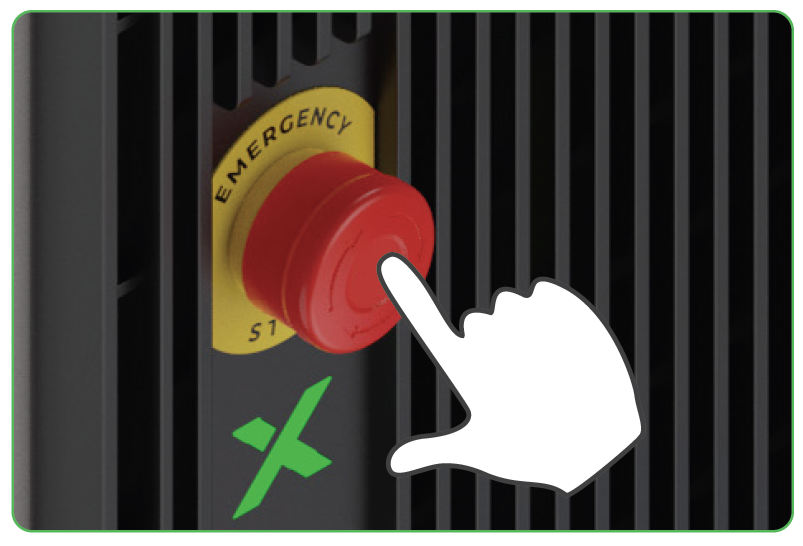

¶ 6. 检查急停开关

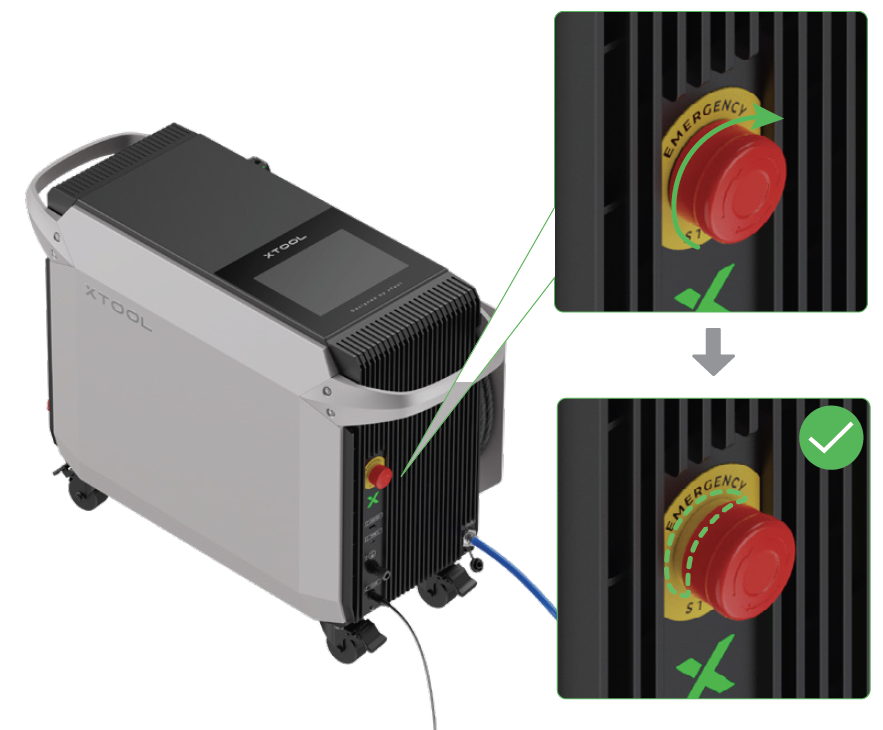

确保急停开关处于旋开状态。若急停开关被按下，请旋转旋钮使其复位。
急停开关
出现紧急情况时，按下急停开关可快速关闭激光器，停止出光。
紧急情况解除后，旋转急停开关即可使其复位。

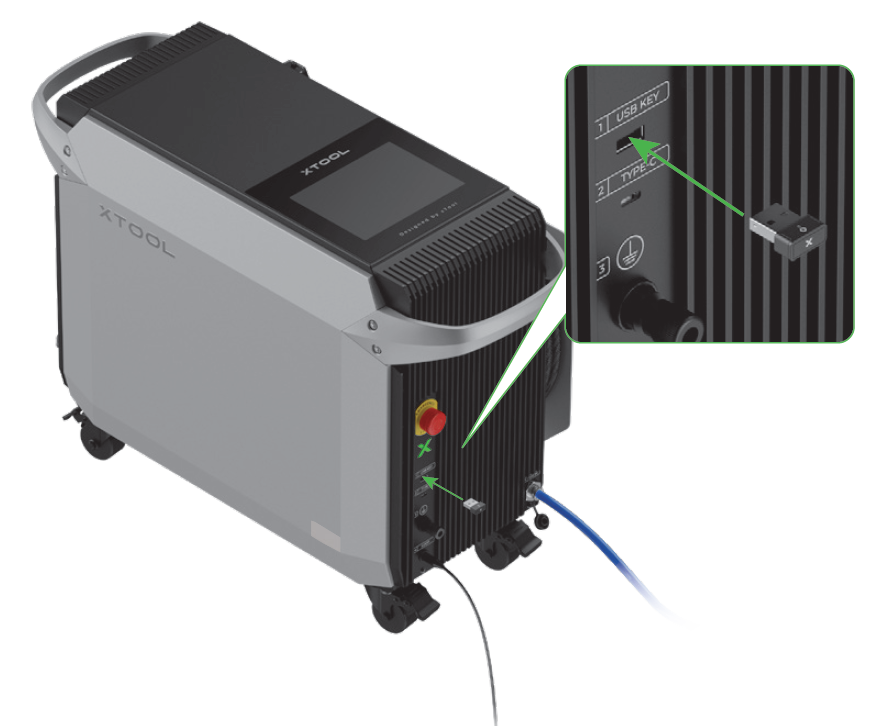

¶ 7. 插入钥匙

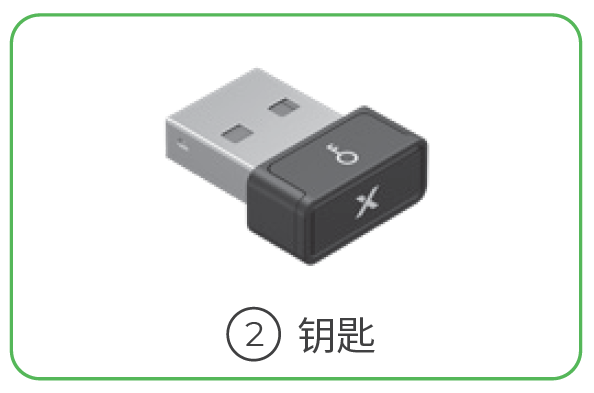

将钥匙插入钥匙接口。
钥匙
钥匙既可用作权限控制钥匙，也可用作远程互锁连接器。
权限控制钥匙
拔掉钥匙可禁用机器的激光加工及相关功能。
远程互锁连接器
使用方法可访问 wiki.makextool.com/zh/accessory/key 了解。

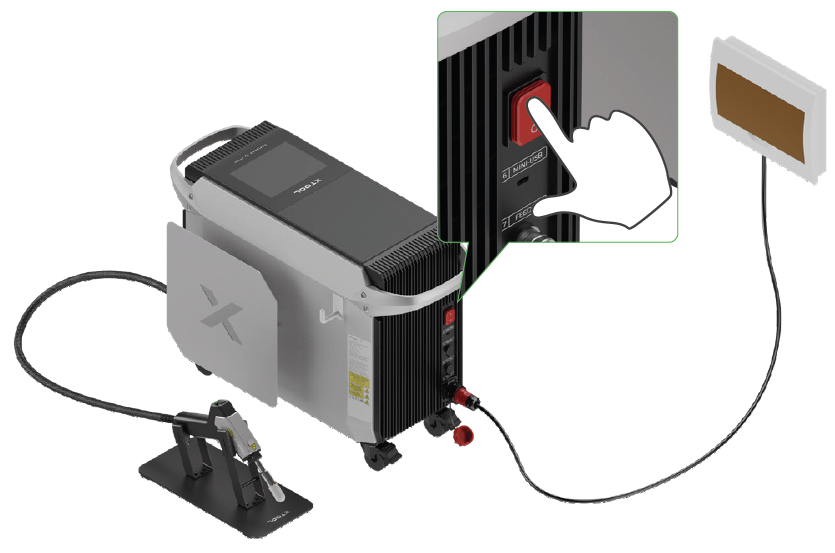

¶ 8. 开机
在主机背面板，按下电源开关，开启设备。

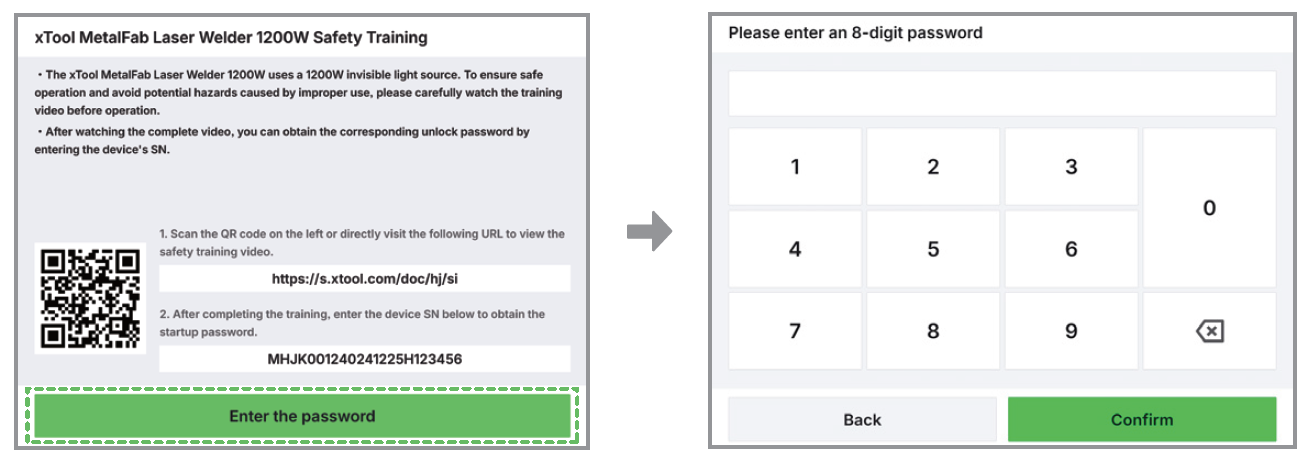

¶ 解锁设备
注意：使用触控屏前，请撕掉其表面的保护膜，否则屏幕可能会显示模糊。

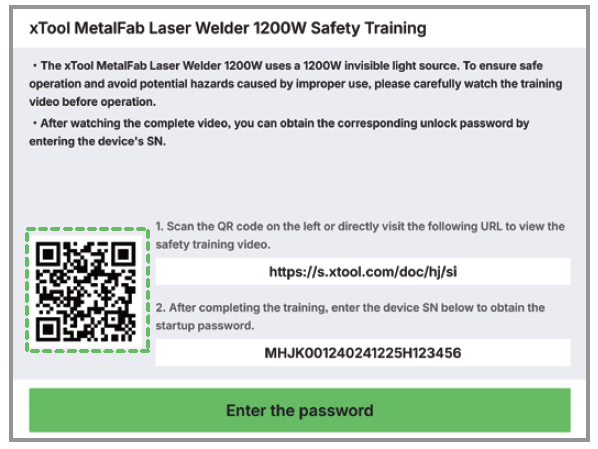

（1）设备首次开机时，触控屏上会显示用于一个观看安全培训视频的二维码。请扫描该二维码或者直接访问 s.xtool.com/doc/hj/si，观看安全培训视频。

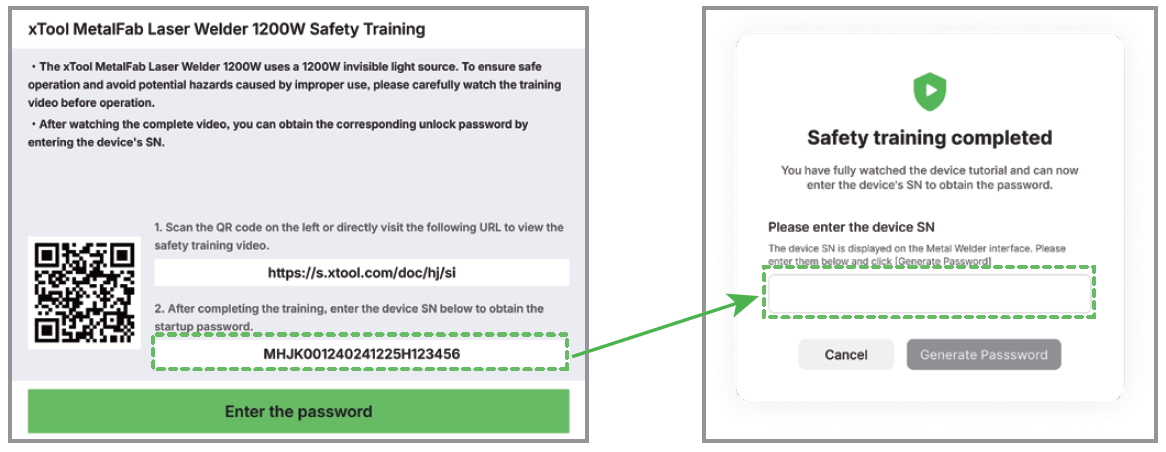

（2）完成视频观看后，将设备触控屏上显示的 SN 码输入网页弹窗中，生成设备的解锁密码。
（3）在焊接主机的触控屏上，点击“输入解锁密码”，输入获取到的解锁密码，即可解锁设备。
注意：若后续有其他人员使用本设备，请确保他们在完整观看安全培训视频后才开始使用设备。如需再次打开视频观看页，请扫描二维码或访问链接。
¶ 校准焊枪焦距

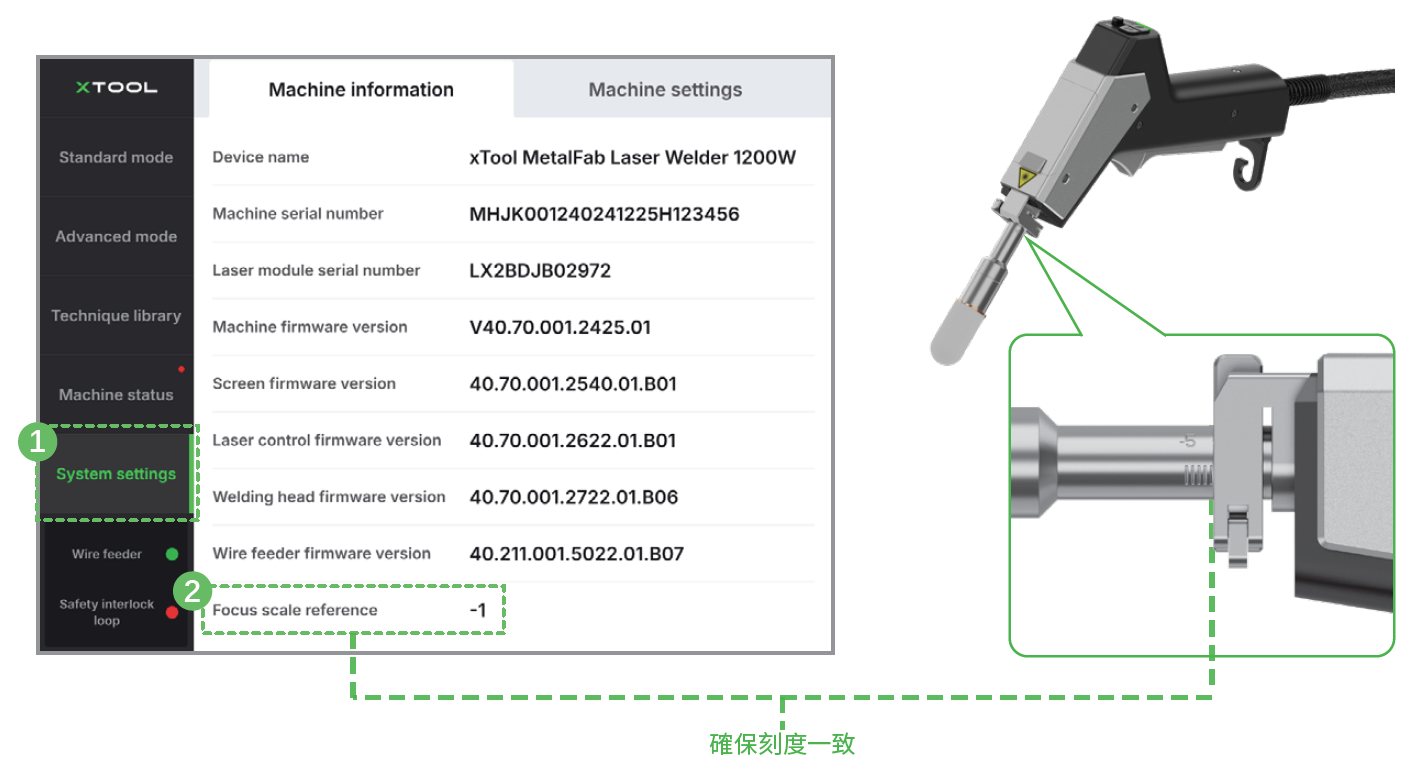

（1）在触控屏主页，点击“系统设置”，检查“焊枪参考刻度”是否与焊枪实际刻度一致。若一致，则无需校准；若不一致，请执行步骤（2）。

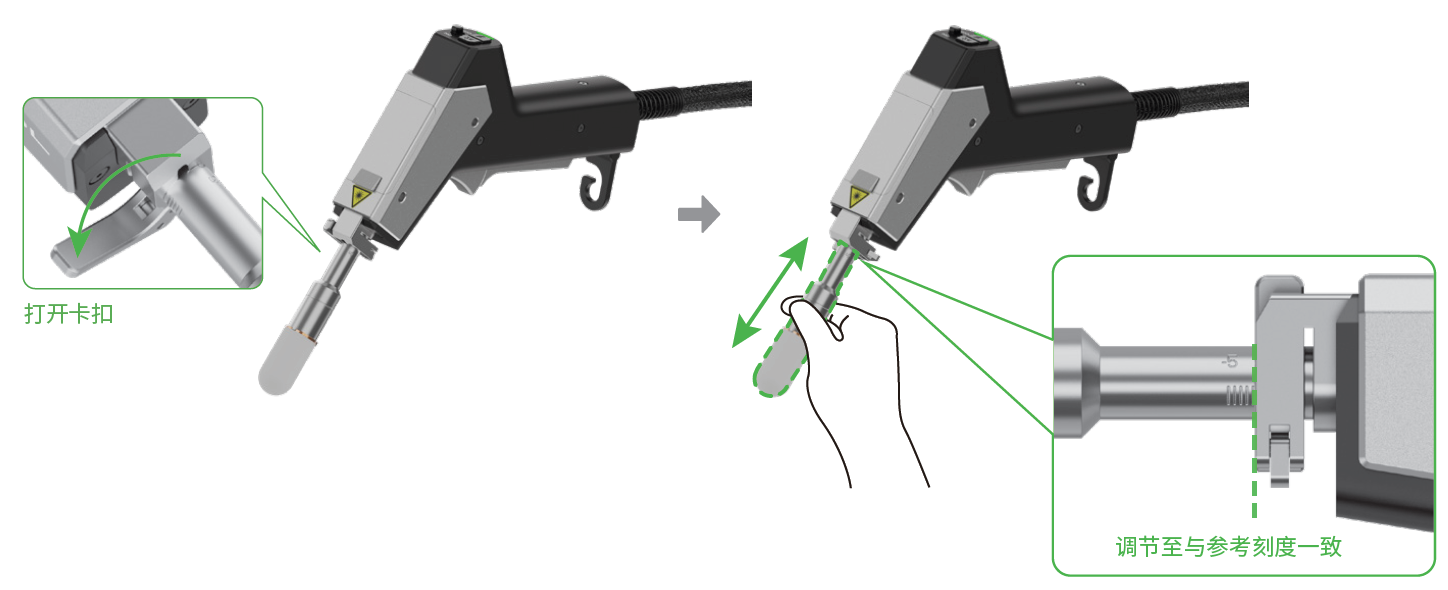

（2）打开卡扣，推拉刻度管调节刻度，使其与触控屏上显示的参考刻度一致。
