¶ 红点偏移
在送丝嘴、保护镜均已正确安装的情况下：
- 焊丝伸出后，红色光点落于焊丝的左侧或右侧，则需要进行左右偏移校正。
- 若红色光点不可见或者形状发散，则可能是光点偏移过多，光束打在喷嘴内壁无法射出或者被内壁反射射出。请先尝试进行左右偏移校正，若无法解决，请将左右偏移量归零，再尝试进行上下偏移校正。
¶ 左右偏移校正

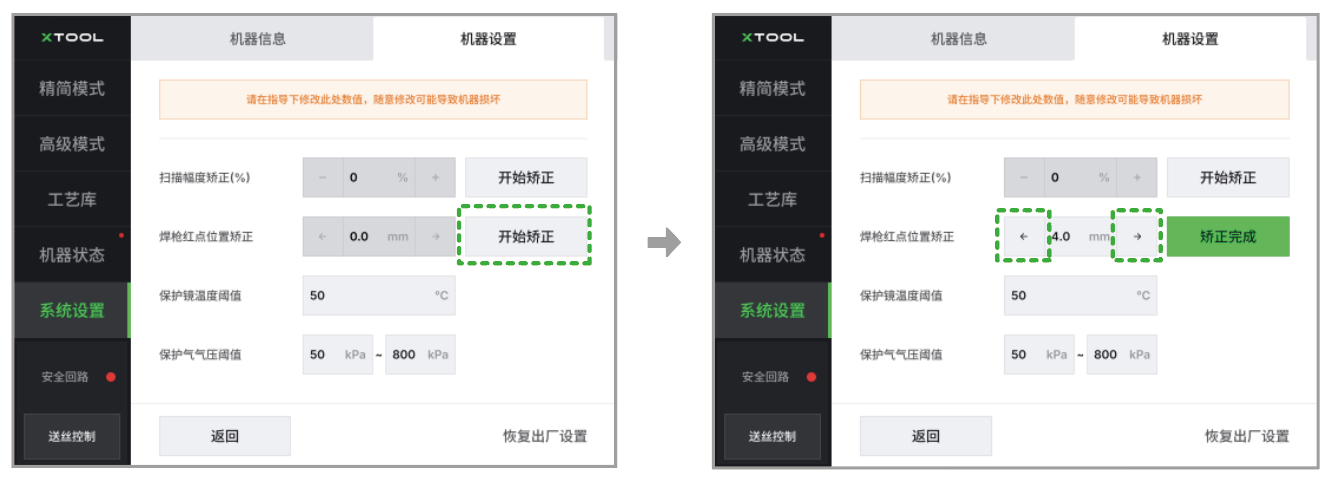

- 在主机触控屏上，点击“系统设置” > “机器设置” > “进入管理员设置”。然后，输入 8 位固定密码：88888888。
- 在“焊枪红点位置校正”右侧，点击“开始校正”。
- 点击向左箭头，则偏移量减小，红点向左移动；
- 点击向右箭头，则偏移量增加，红点向右移动。

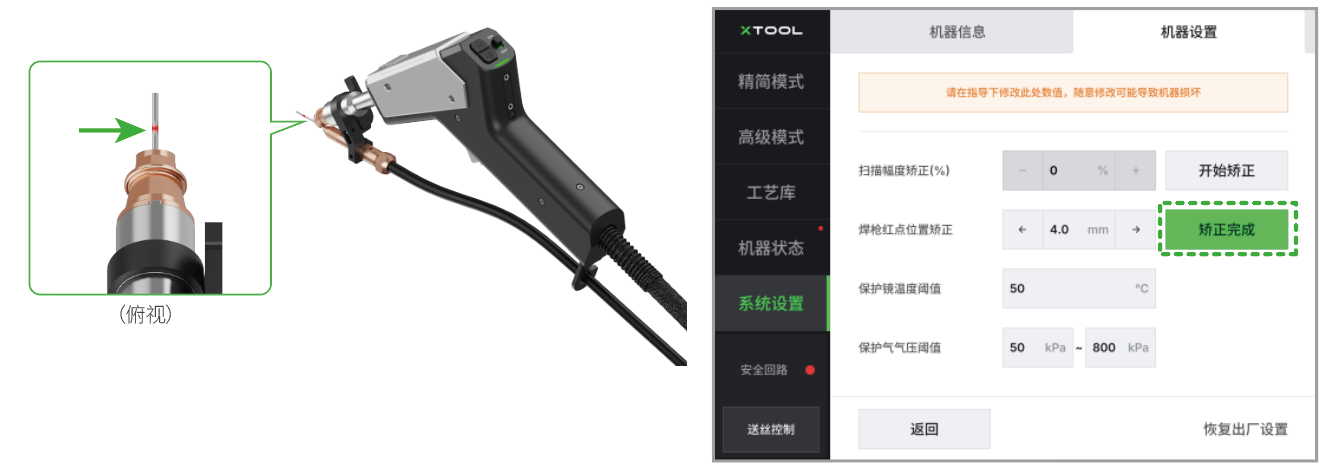

- 当红色光点的中心落在焊丝上时，点击“校正完成”，以保存校正结果。
提示： 若无论如何增减偏移量，红点始终不可见或者形状分散，则可能是红点位置发生了竖直方向上的偏移。请在触控屏上将左右偏移量归零，然后进行上下偏移校正。
¶ 上下偏移校正
当使用切割喷嘴时，光束容易打在喷嘴内壁，导致红色光点被挡住，或者光点被反射后形状发散。此时，需要进行上下偏移校正来调节光点。
（焊接喷嘴和清洁喷嘴的出光口较大，光束不容易打在喷嘴内壁，一般无需进行上下偏移校正。）
¶ 调节方式

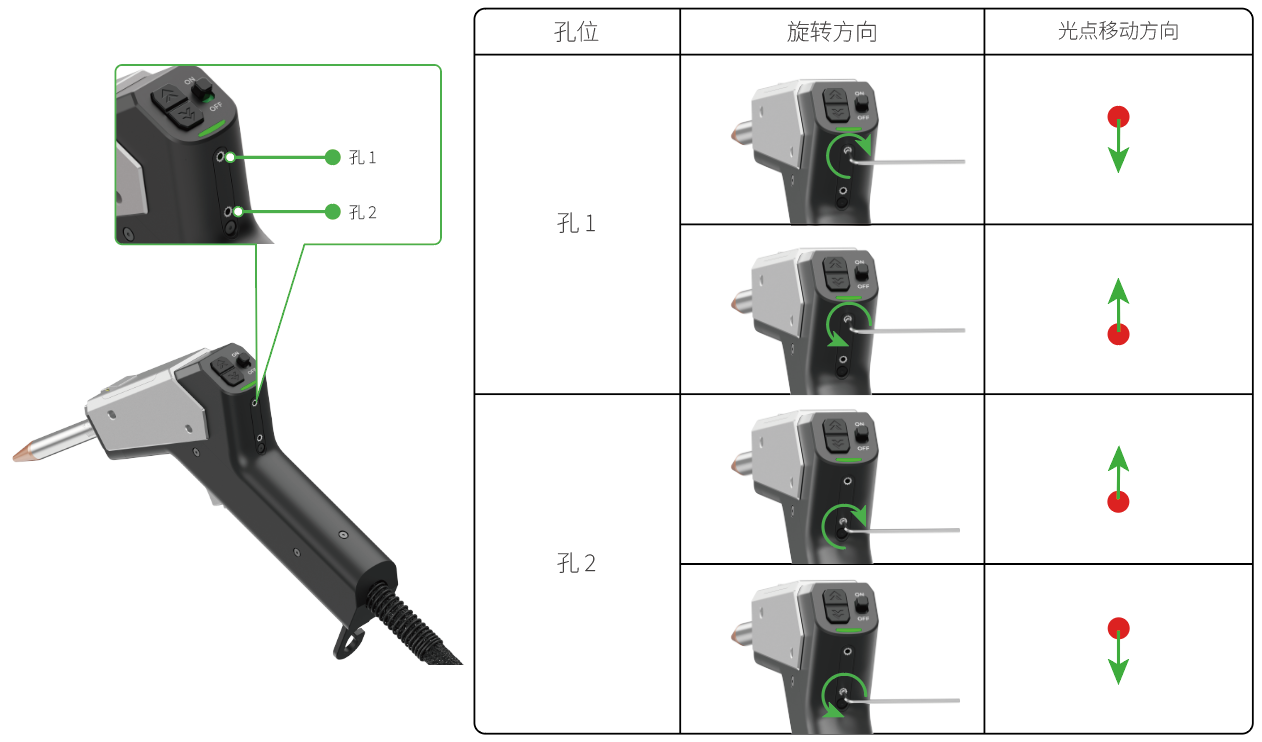

通过拧动焊枪背部两个小孔内的螺丝，可以调节光束在竖直方向上的偏转。
¶ 校正步骤

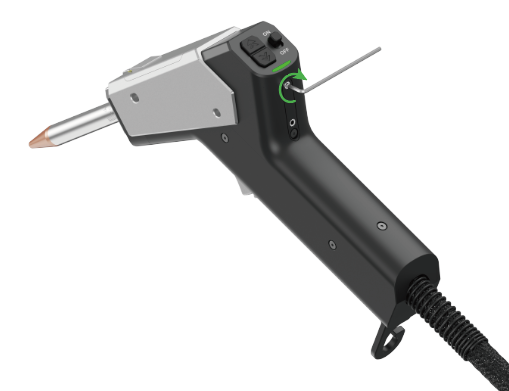

- 将 L 型扳手插入孔 1，慢慢逆时针拧松孔 1 内的螺丝，同时观察喷嘴的出光情况。
- 若喷嘴下方出现清晰的红色光点，则停止拧动螺丝，进入步骤（4）。
- 若螺丝已拧至最松，喷嘴下方仍然没有出现清晰的红色光点，请执行步骤（2）。

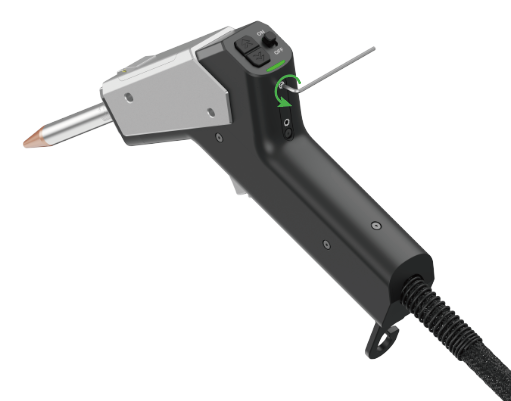

- 顺时针重新拧紧孔 1 内的螺丝。

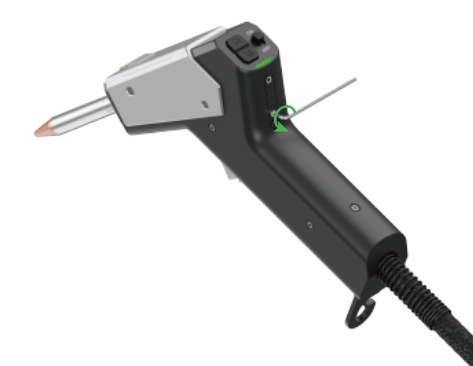

- 将 L 型扳手插入孔 2，慢慢逆时针拧松孔内的螺丝，同时观察喷嘴的出光情况。 当喷嘴下方出现清晰的红色光点时，停止拧动螺丝。

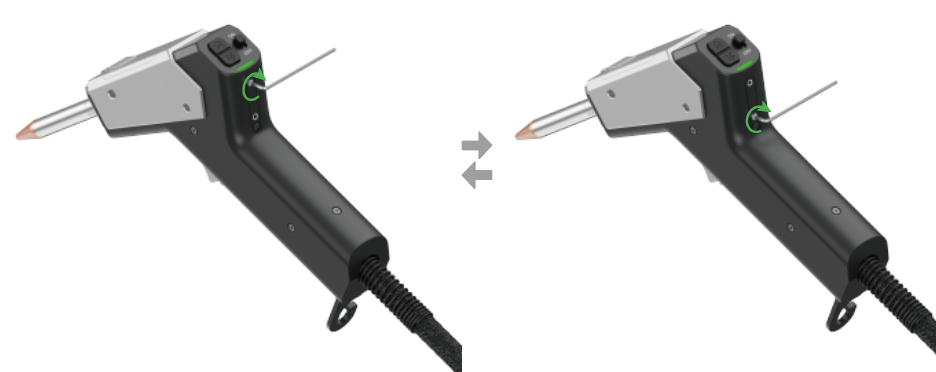

- 多次来回交替，逐渐顺时针拧紧孔 1 和孔 2 内的螺丝，同时确保光点始终清晰可见。
注意： 每次拧动幅度不要过大，以免光点移动过多，照射进喷嘴内壁。
