¶ P3 激光模组聚焦镜更换教程
¶ 准备工作
在开始之前，请准备以下工具：
- 新的 P3 聚焦镜
- 无纺布（用于取放压环和聚焦镜）
¶ 第一步：拆卸旧聚焦镜
- 断电：确保激光雕刻机已完全断电。

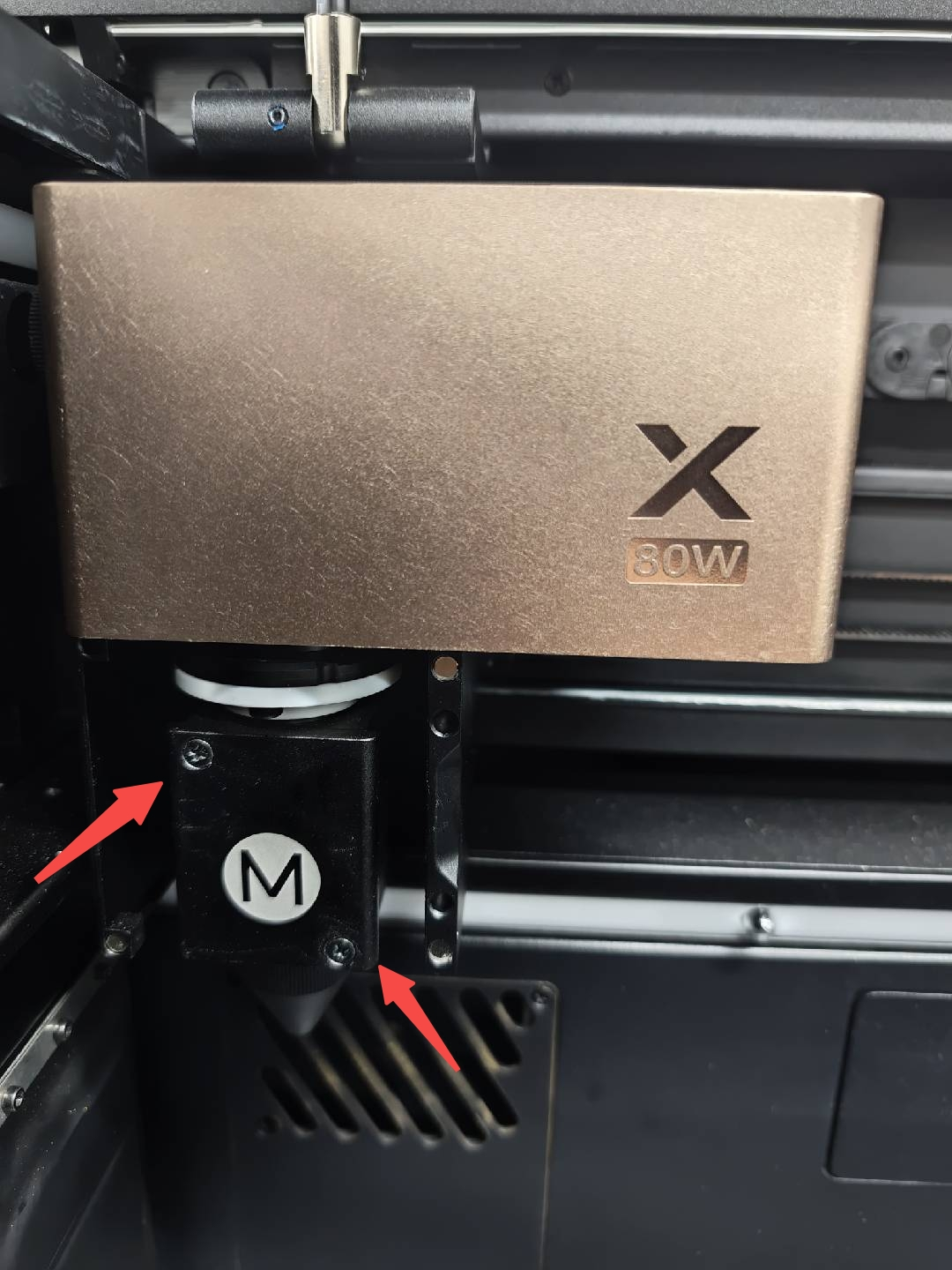

- 取下旧聚焦镜：拆开磁吸盖子，取下聚焦镜支架螺丝。
¶ 第二步：组装新透镜
辨别透镜组装方向（关键步骤！）

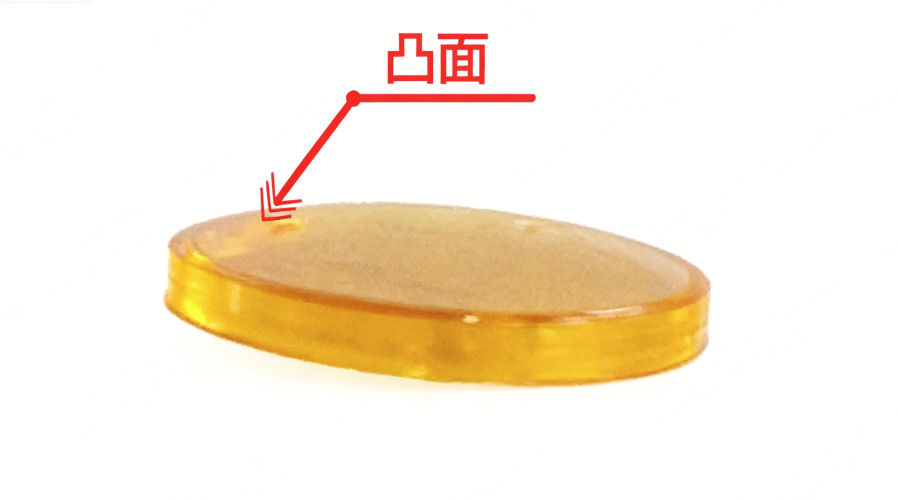

- 凸面：透镜有一面是微微隆起的，这一面必须朝向激光源（向上）。
- 平面：透镜的另一面是平的，这一面必须朝向切割材料（向下）。
⚠️ 警告：如果装反（凸面朝下），激光束将在透镜内部反射，导致透镜功率急剧下降。

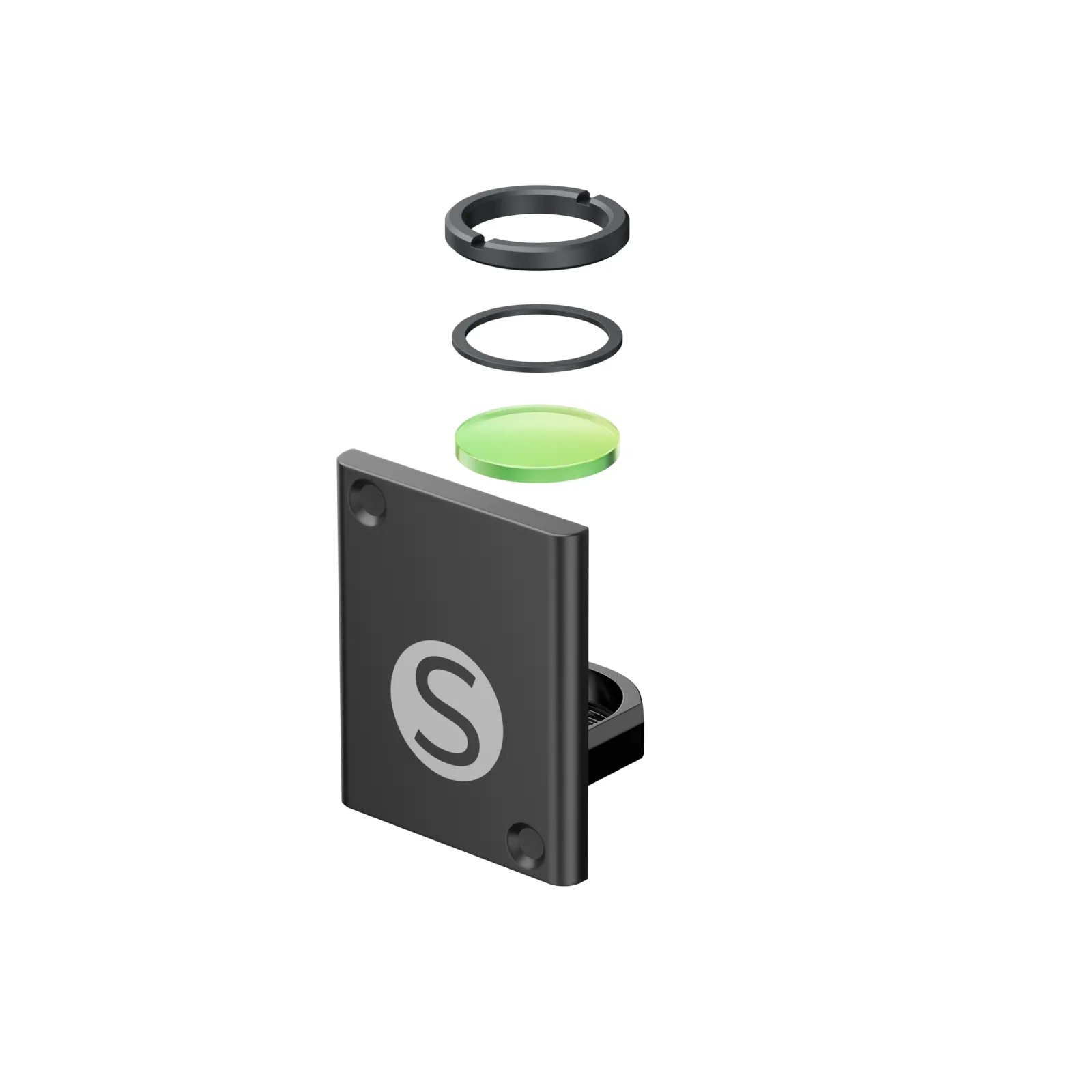

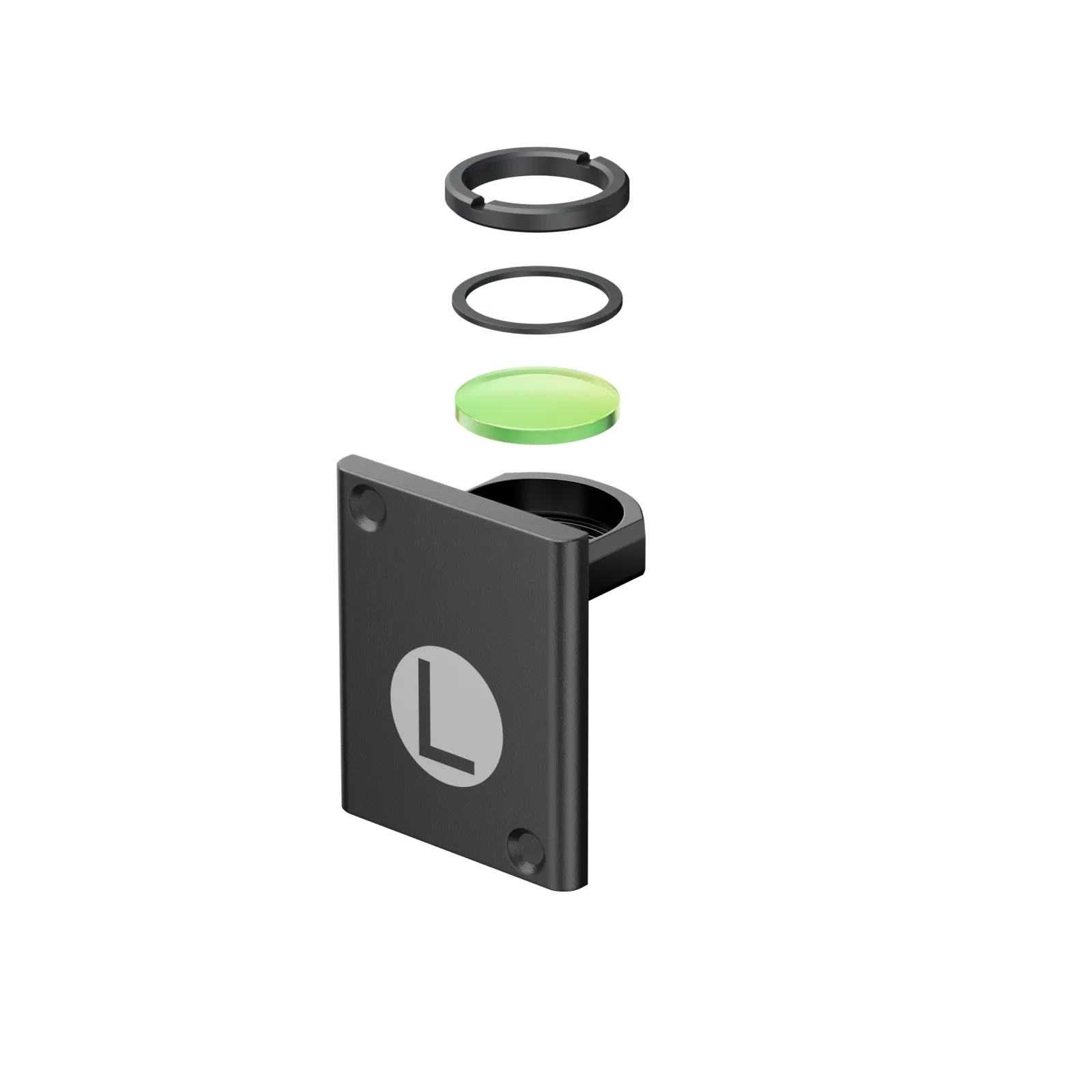

请严格按照下图的爆炸图顺序进行组装。
¶ 组装顺序（从下往上）：
|
|
¶ 放置底座：
将带有“S/M/L”标志的黑色金属壳体（遮光罩/风嘴）平放在桌面上，螺纹口朝上。
¶ 放入透镜：
- 拿起新的 P3 透镜，确认好方向。
- 平面朝下：透镜的另一面是平的，这一面必须朝下。
- 凸面朝上：透镜有一面是微微隆起的，这一面必须向上。
- 提示：放入前请确保透镜表面无指纹和灰尘。
¶ 放入橡胶圈：
- 将橡胶密封圈平放在透镜的凸面周围。（作用：胶圈起到缓冲作用，防止金属压环直接压碎透镜。）
¶ 旋入压环：
- 将带有两个凹槽的金属压环放入。
- 使用镊子顺时针旋转，将其拧紧。
- 注意：拧紧即可，不要用力过猛，以免压裂透镜。摇晃一下壳体，确保透镜没有晃动的声音。
¶ 第四步：安装回机器
- 检查透镜表面是否干净，如有灰尘请用气吹或无纺布清理。
- 按照"上/中/下"对应“S/M/L”的层次,放置好支架并拧好螺丝。
- 开机测试，进行简单的切断测试以确保聚焦正常。
¶ 💡 保养小贴士
- 定期检查：激光切割产生的烟尘容易附着在透镜表面。如果透镜脏了，激光能量会加热污垢，导致透镜烧毁。建议每使用8小时检查一次。
- 清洁方法：使用酒精棉或专用擦镜纸，从中心向外画圈轻轻擦拭。
