¶ 介绍
- 该解决方案适用于远景相机和近景相机。校准有助于校正偏差并确保精确定位。为确保获得最佳校准结果，请在校准前将 xTool Studio 和固件更新至最新版本。
- 远景相机位于顶盖上，可拍摄大面积加工区域的图像，覆盖尺寸最大可达 915 毫米 × 458 毫米。近景相机位于激光模块上，拍摄区域为 160 毫米 × 140 毫米。
- 相机精度偏差是指软件捕捉到的图像中被处理物体的位置与其实际处理位置之间的偏差，无法完全避免。此外，它与材料的平整度直接相关。请先确认相机定位是否明显偏离正常范围。
- 近景摄像机的定位精度：
- 加工区域中间80%的区域：0.2毫米
- 加工区域边缘：0.5 毫米
- 远景摄像机的定位精度：
- 加工区域中间60%的区域：0.5毫米
- 加工区域边缘：1 毫米
- 近景摄像机的定位精度：

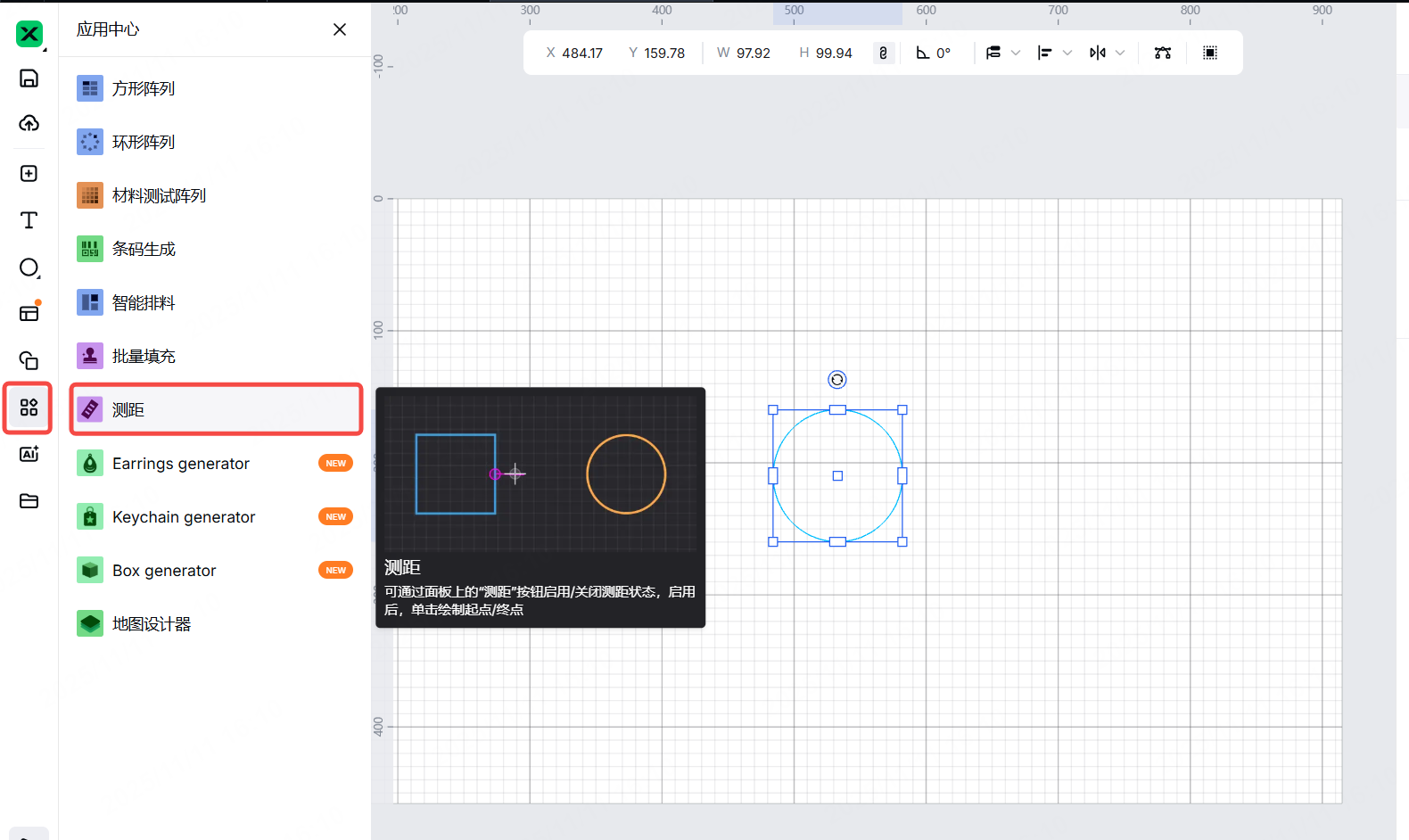

您可以按照以下步骤测量偏差。
- 如果精度在范围内，则无需采取任何措施。
- 如果精度超出范围，则需要校准相机。
¶ 适用场景
- 更换摄像头模块后；
- 摄像机定位偏差过大；
- 由于缺少校准文件，相机无法拍照或照片严重失真。
¶ 重要提示
- 校准时，尽可能使用平整的白色纸张（识别成功率最高）。如果找不到白色纸张，可以用其他浅色纯色纸张代替。
- 使用大尺寸校准纸；其尺寸不得小于校准所需的面积。
- 校准纸的平整度直接影响校准精度。请勿使用有明显折痕或变形的纸张，并确保纸张完全平整。
- 如果没有硬卡纸，可以使用标准的 A4 纸进行校准，但要确保纸张完全压平。
- 如果纸张太软无法平铺，请务必在校准前将其放在平整的板上。
- 使用白色或浅色胶带固定纸张，以确保识别成功。
- 如果持续出现校准失败的情况，请联系 xTool 售后服务部门，并提供工作日志和校准过程的视频。
¶ 校准程序
- 将 xTool P3 连接到 xTool Studio。
- 前往··· > 设备设置 > 校准 > 相机校准。
- 根据需要选择要校准的相机。
- 按照软件中的提示和步骤操作。
