¶ 介绍
xTool P3 的光路包括 激光光路 和 同轴红光光路。激光光路的精度直接影响激光光斑的大小和位置，进而影响加工结果。同轴红光用于可视化激光位置，使您更容易检查和校准光路，并观察加工位置。因此，在使用设备之前，请确保光路正常工作。
当光路正常工作时，同轴红光的光斑和激光光斑应该重合，并且它们的反射角度应该相同。
¶ 调整程序
以下描述的所有调整方向均基于您当前的调整位置。
指向下一类光路的方向。
¶ 1. 组合镜支架
组合镜架位于主镜架旁边，用于调整同轴红光与激光的重叠以及它们的反射角度。组合镜架仅能调整同轴红光的光路，无法调整激光的光路。

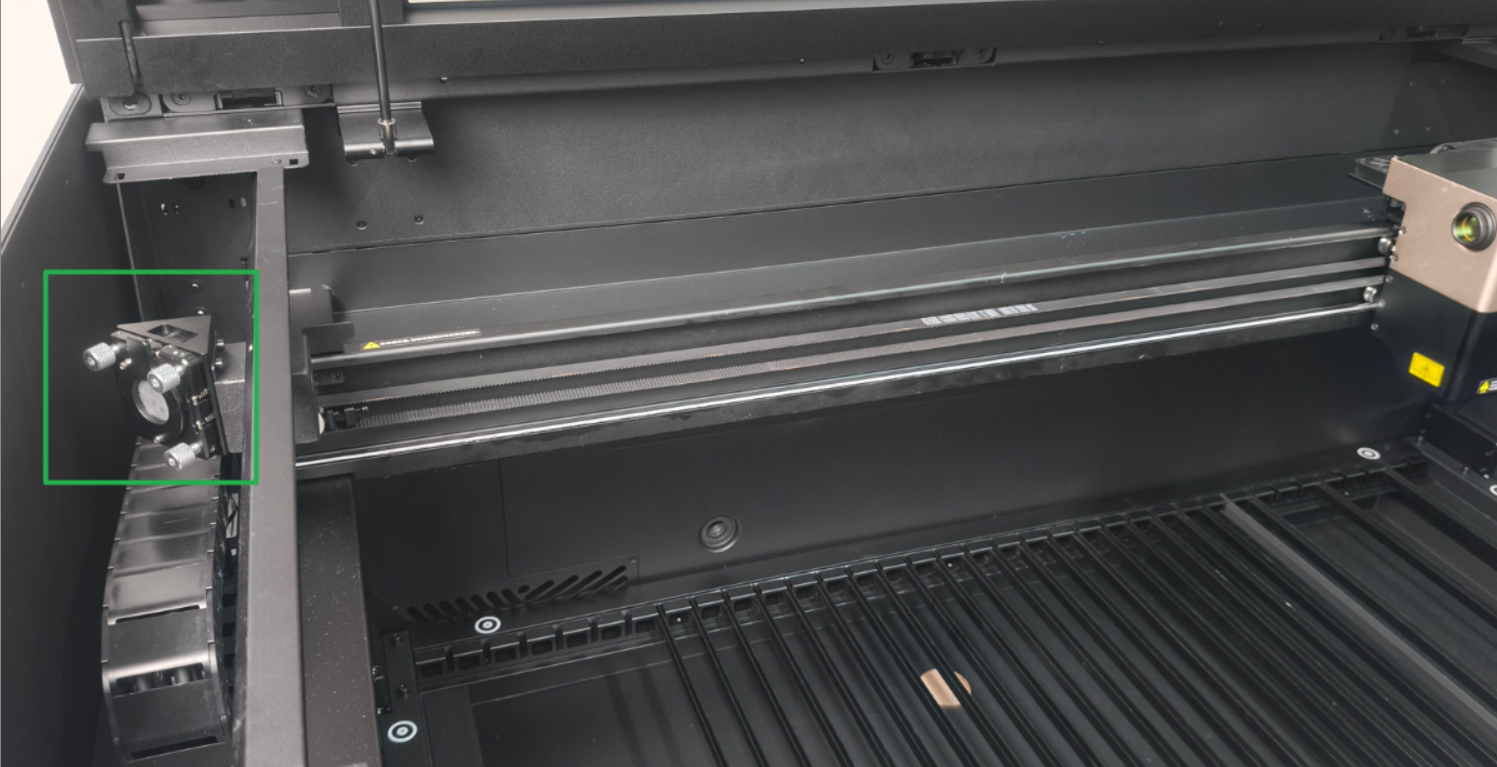

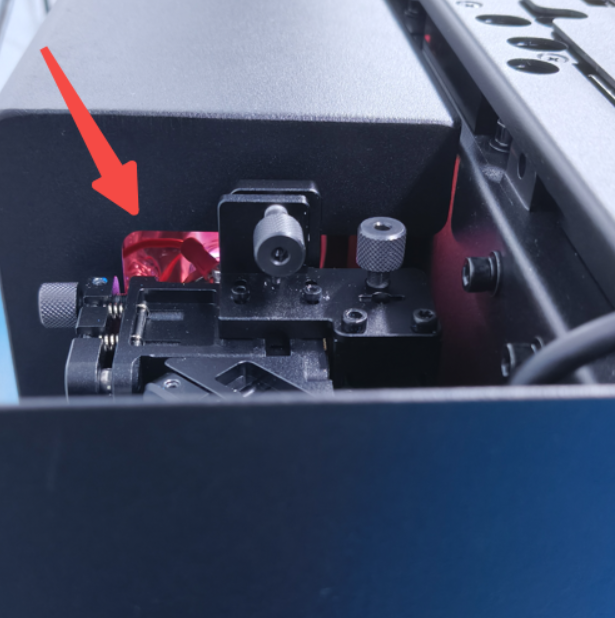

按照指南找到组合镜支架：
¶ 1.1 同轴红光近端的垂直调节螺丝

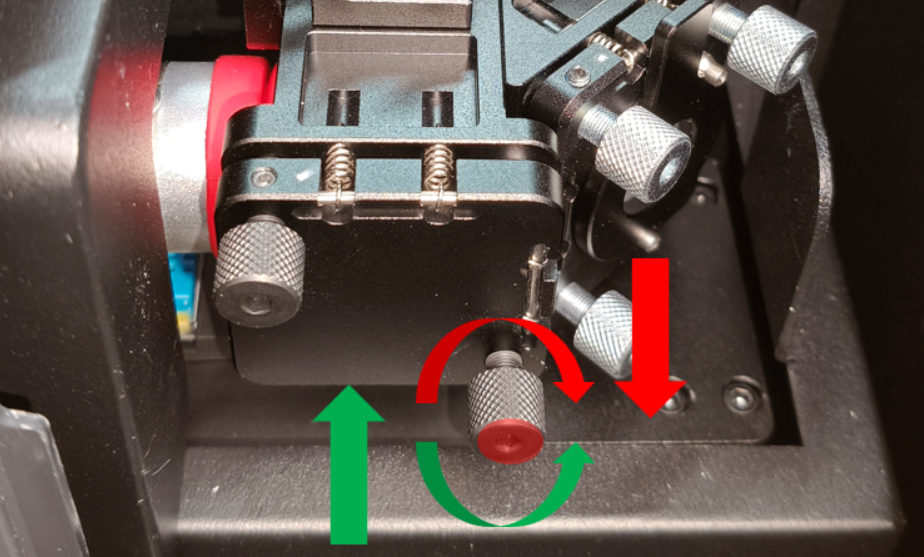

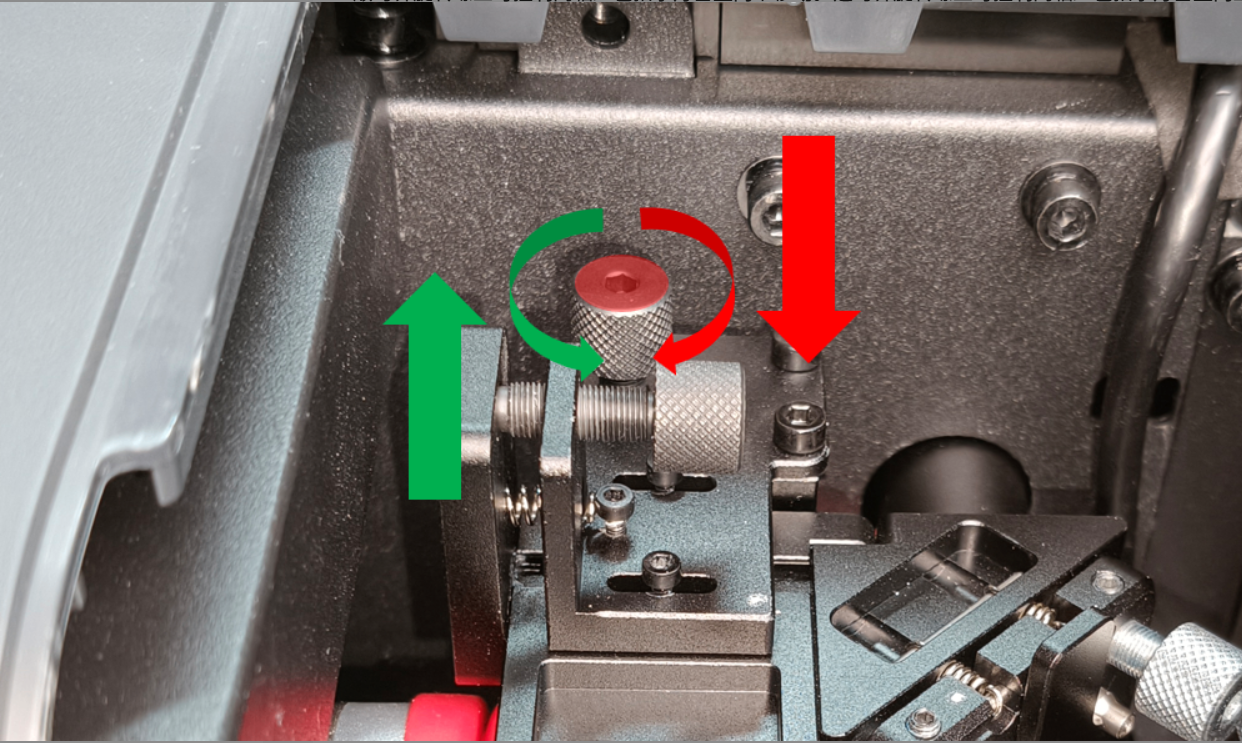

通过旋转螺丝（红色高亮）可以控制同轴红光的上下移动。通常在次镜支架与主镜支架相接的位置附近进行调整。
顺时针旋转螺丝可控制同轴红光垂直向下移动。逆时针旋转螺丝可控制同轴红光垂直向上移动。
¶ 1.2 同轴红光近端的水平调整螺丝
您可以通过旋转螺丝（红色高亮）来水平控制同轴红光。通常在次镜支架与主镜支架相接的位置附近进行调整。
顺时针旋转螺丝以控制同轴红光向左水平移动。逆时针旋转螺丝以控制同轴红光向右水平移动。
¶ 1.3 同轴红光远端的左上调节螺丝

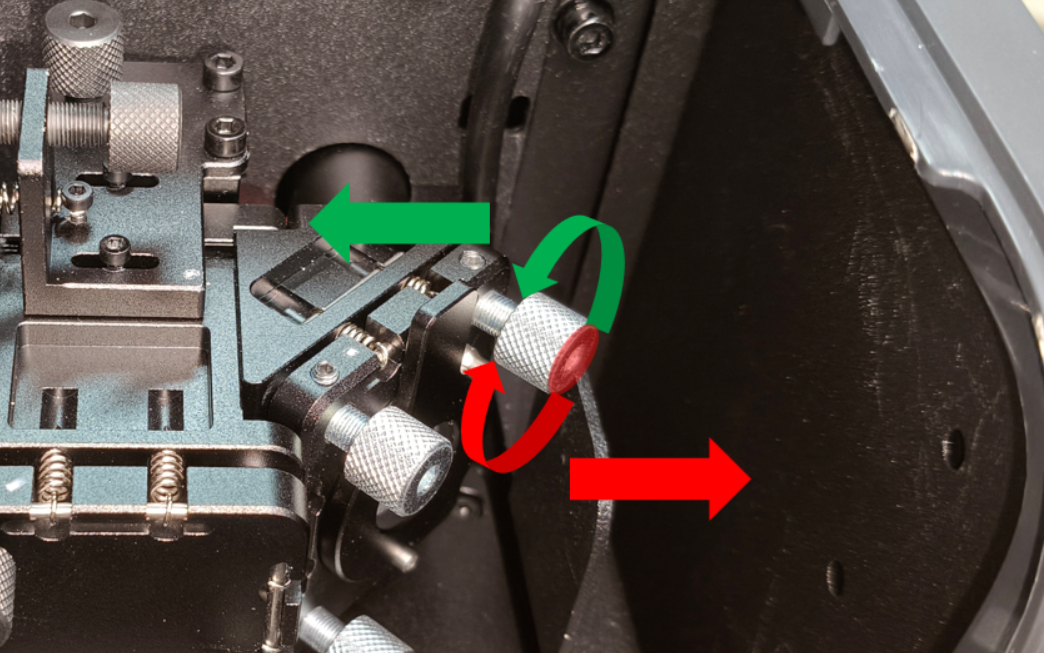

您可以通过旋转螺丝（以红色突出显示）来控制同轴红光的反射角度。
顺时针旋转螺丝可控制同轴红光向右移动。逆时针旋转螺丝可控制同轴红光向左移动。
¶ 1.4 同轴红光远端的右下角调节螺丝
通过旋转螺丝（红色高亮）可以控制同轴红光的反射角度。
顺时针旋转螺丝可以控制同轴红光向下移动。逆时针旋转螺丝可以控制同轴红光向上移动。
¶ 2. 一级镜支架
主镜支架可以同时调整同轴红光和激光的反射角度。通常，在同轴红光和激光路径几乎重叠后，主镜的调整顺序会进行。

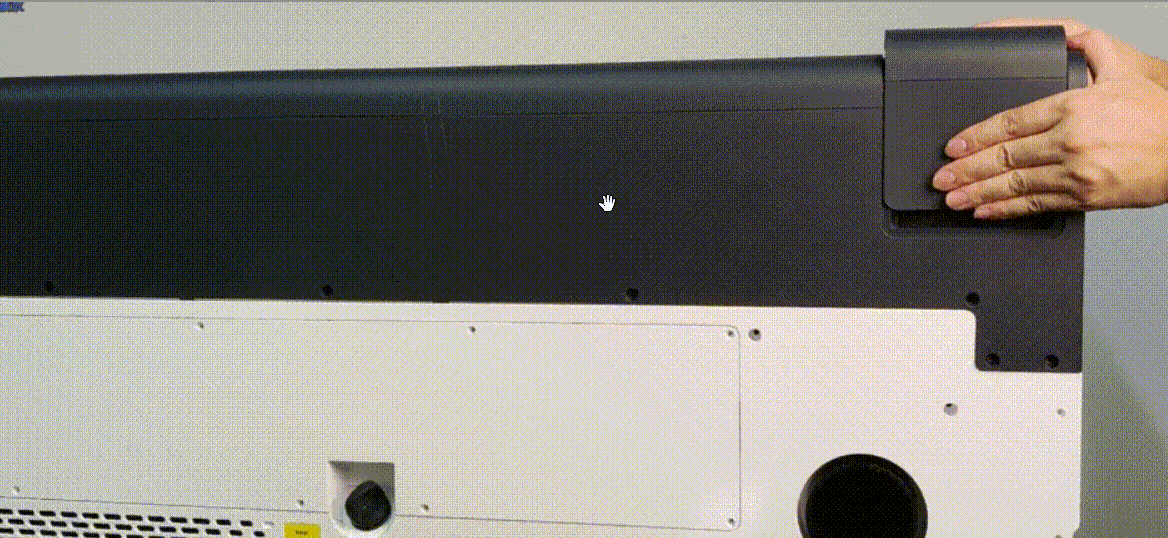

按照指南找到主镜架：

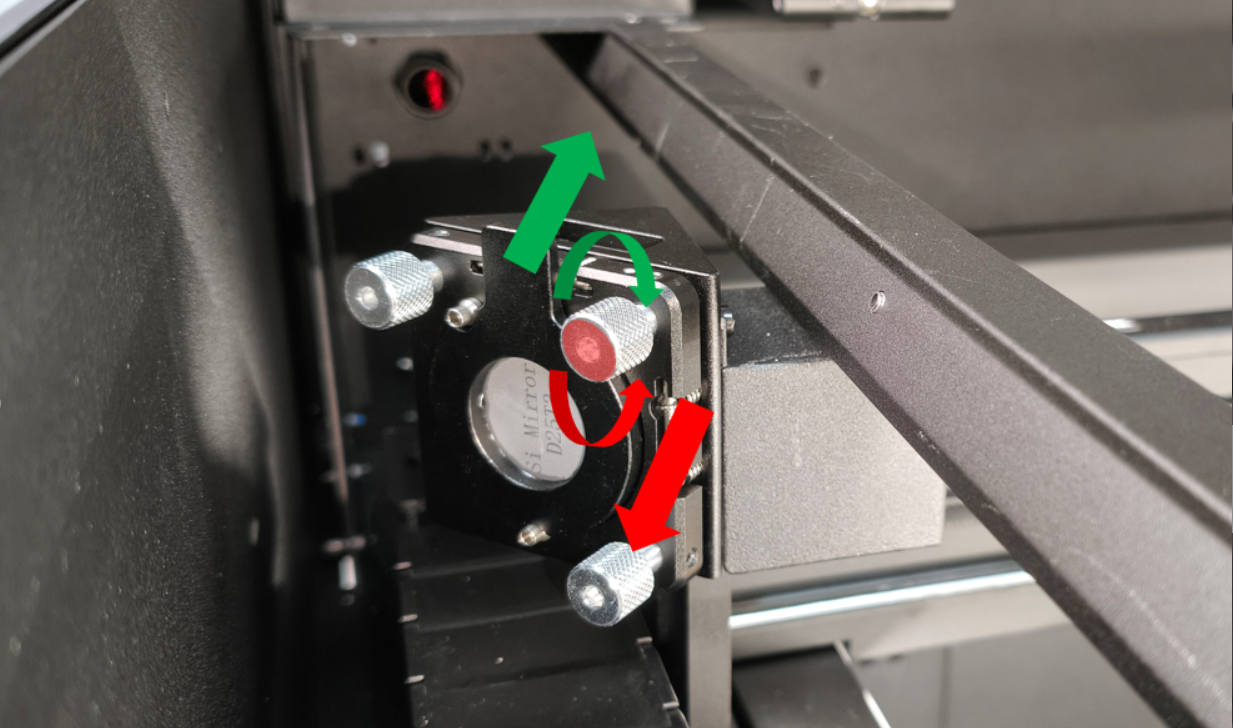

¶ 2.1 主镜架的右上方调节螺丝

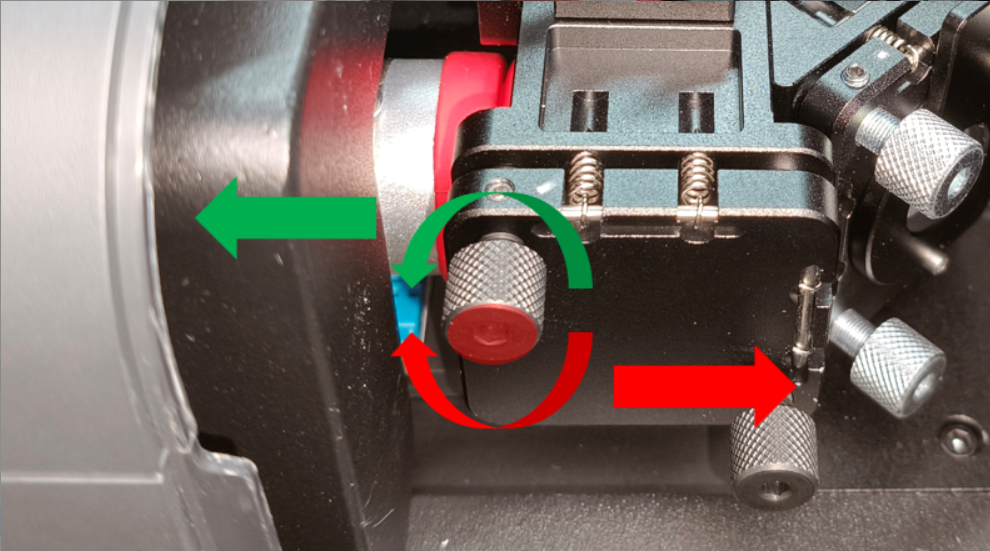

顺时针旋转螺丝可将整个光路向右移动。逆时针旋转螺丝可将整个光路向左移动。
¶ 2.2 主镜托架左上角调节螺丝

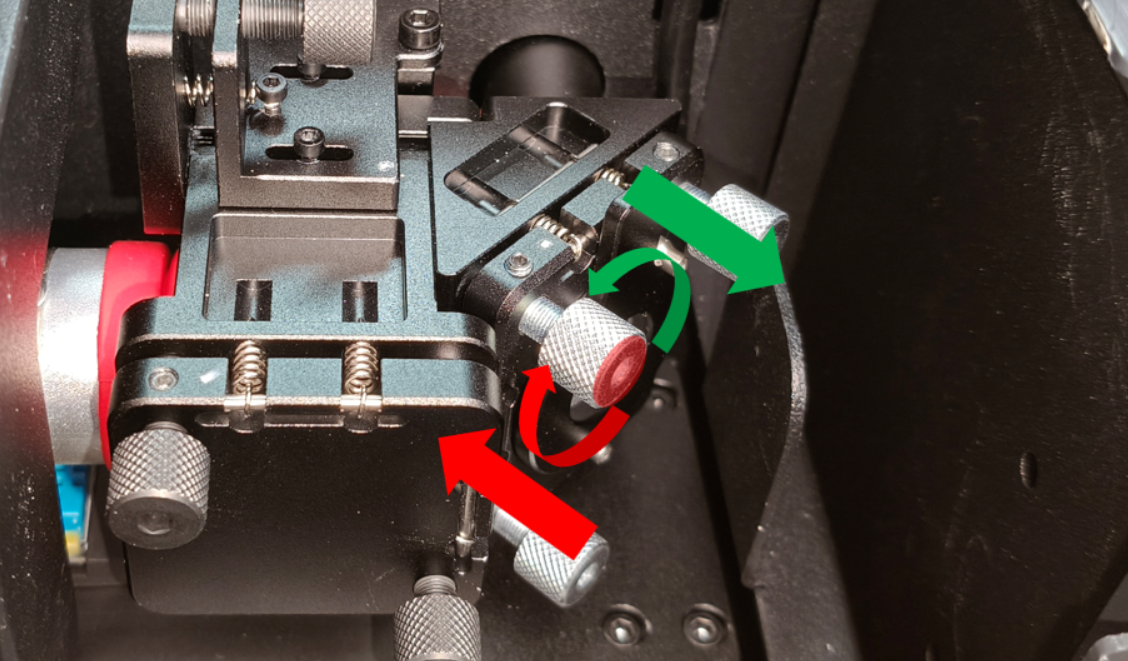

顺时针旋转螺丝可以将整个光学路径移动到左上角。逆时针旋转螺丝可以将整个光学路径移动到底部右侧。
¶ 2.3 主镜架左下角调节螺丝

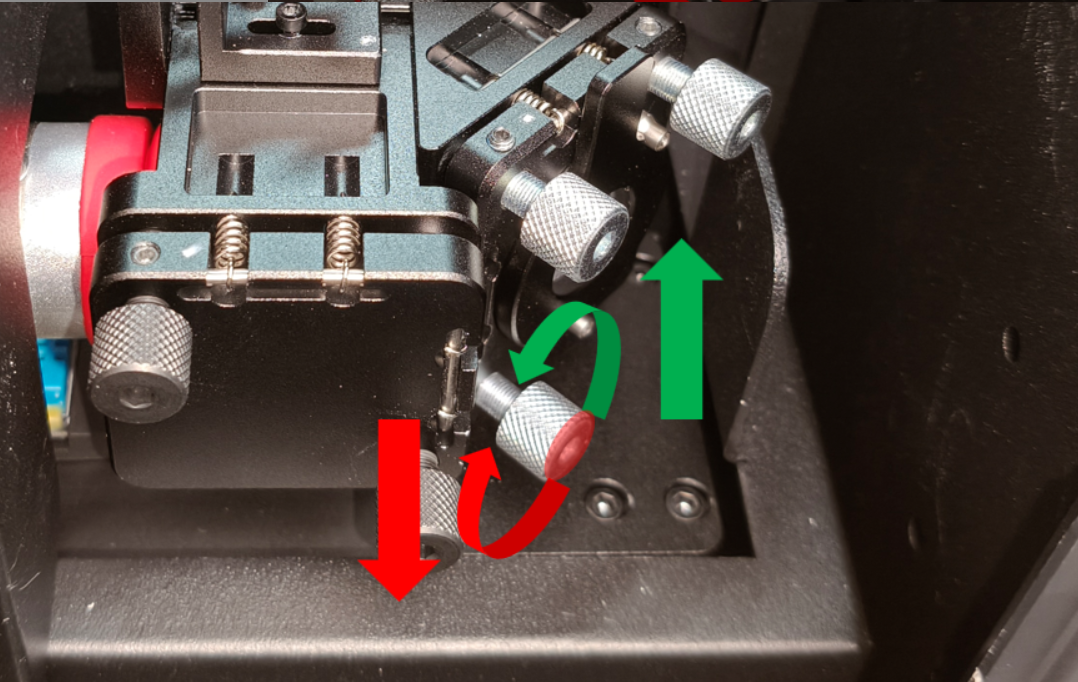

顺时针旋转螺丝以将整个光路向下移动。逆时针旋转螺丝以将整个光路向上移动。
¶ 3. 二级镜支架
二级镜托架可以同时调整同轴红光和激光的反射角度。通常，二级镜的调整顺序是在主镜对准完成后进行。

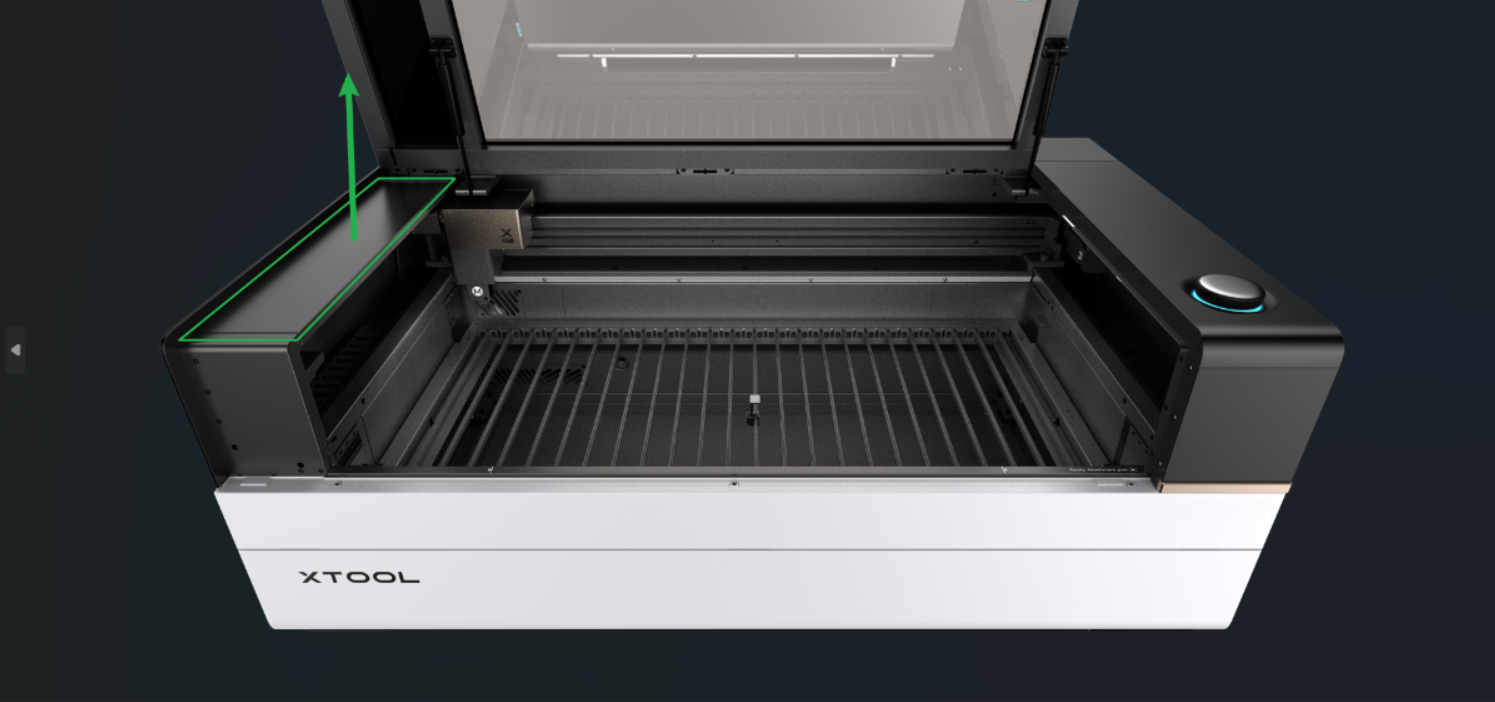

按照指南找到二级镜托架：
¶ 3.1 次级镜子支架上的左上调整螺丝

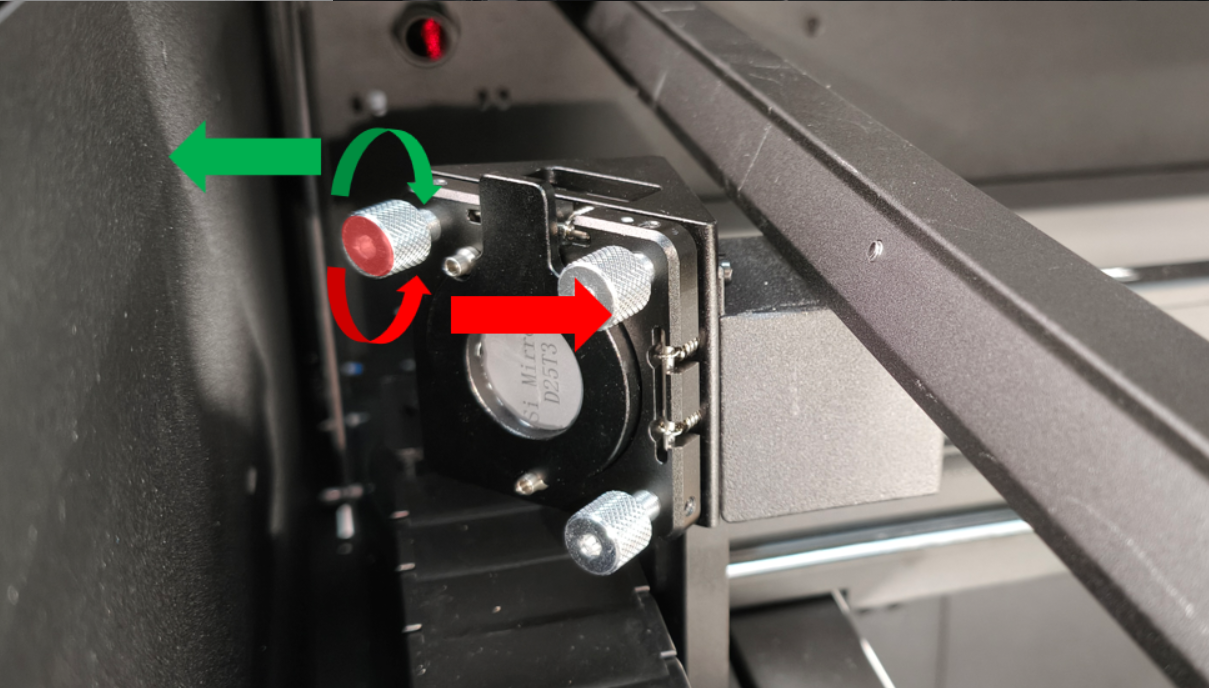

顺时针旋转螺丝将整个光学路径向左移动。逆时针旋转螺丝将整个光学路径向右移动。
¶ 3.2 次级镜支架右上方的调节螺丝
顺时针旋转螺丝以将整个光路移动到右上方。逆时针旋转螺丝以将整个光路移动到底部左侧。
¶ 3.3 次级镜子支架右下角调节螺丝

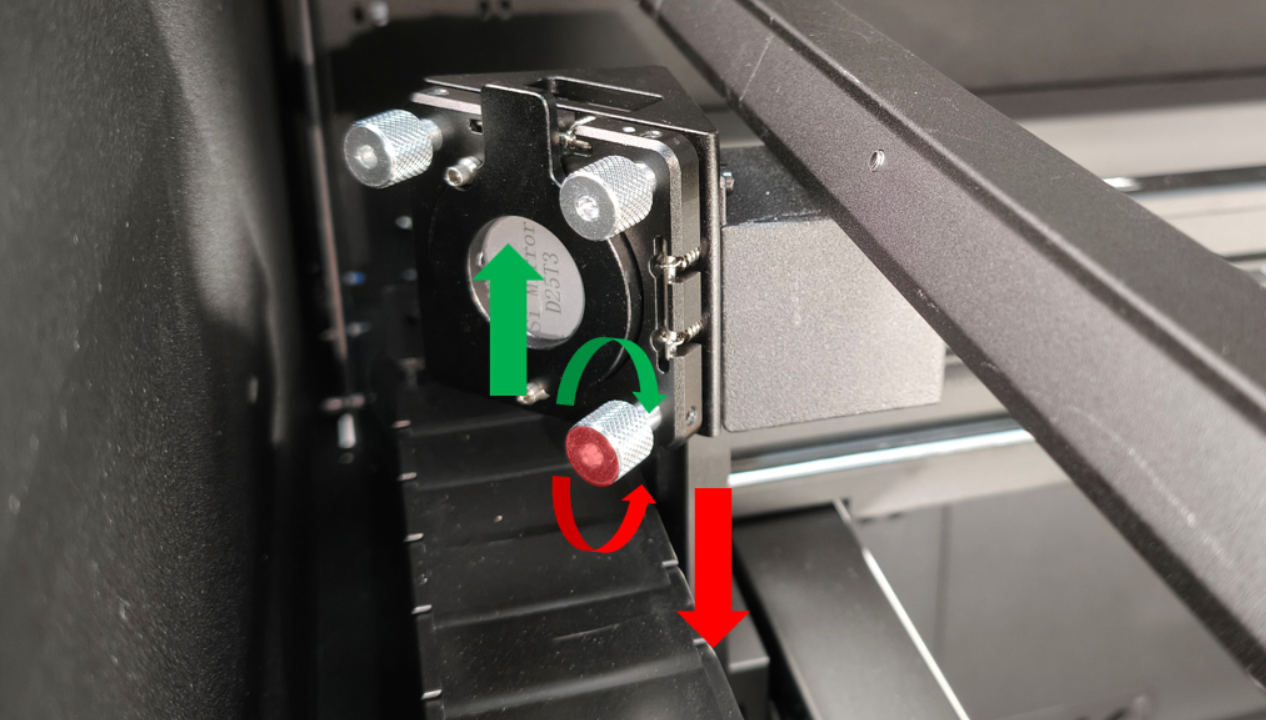

顺时针旋转螺丝可将整个光学路径向上移动。逆时针旋转螺丝可将整个光学路径向下移动。
¶ 4. 三次镜支架

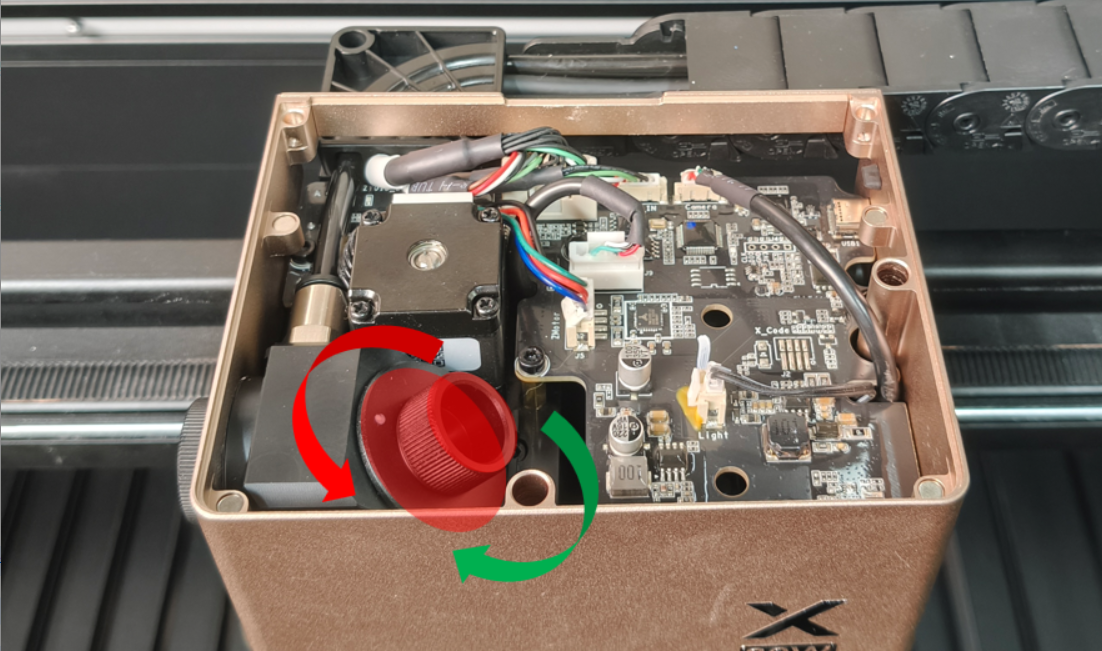

第三反射镜设置在一个固定角度，无法调整。与用于主镜和副镜的磁性固定不同，第三反射镜通过螺纹连接固定（以红色突出显示）。顺时针旋转以拧紧，逆时针旋转以松开。
¶ 适用场景
- 首次使用的开箱；
- 在更换激光镜或激光透镜后；
- 在更换激光管后；
- 在设备运输后；
- 在更换激光镜架或光束组合器架后；
- 激光功率正在下降；
- 激光模块无法发射激光（但激光管亮起）；
- 可能影响光路或受光路影响的场景等等。
¶ 需要注意的事项
- 在检查或校准激光之前，请检查激光镜、激光窗口和聚焦透镜是否安装正确。
- 确保激光发射前盖子完全关闭。
- 如果在从不同位置点击发射激光后没有响应，请首先进行短时间处理。在处理期间观察激光管是否在主镜支架处发光：
-
- 如果激光管不亮，请阅读文章以检查原因：xTool P3 激光管不亮
- 如果激光管亮起，请尝试调整光路。
- 在调整光路之前，首先松开调节螺钉，但不要将其拆下，然后松开手拧螺钉。光路校准后，再次拧紧调节螺钉。

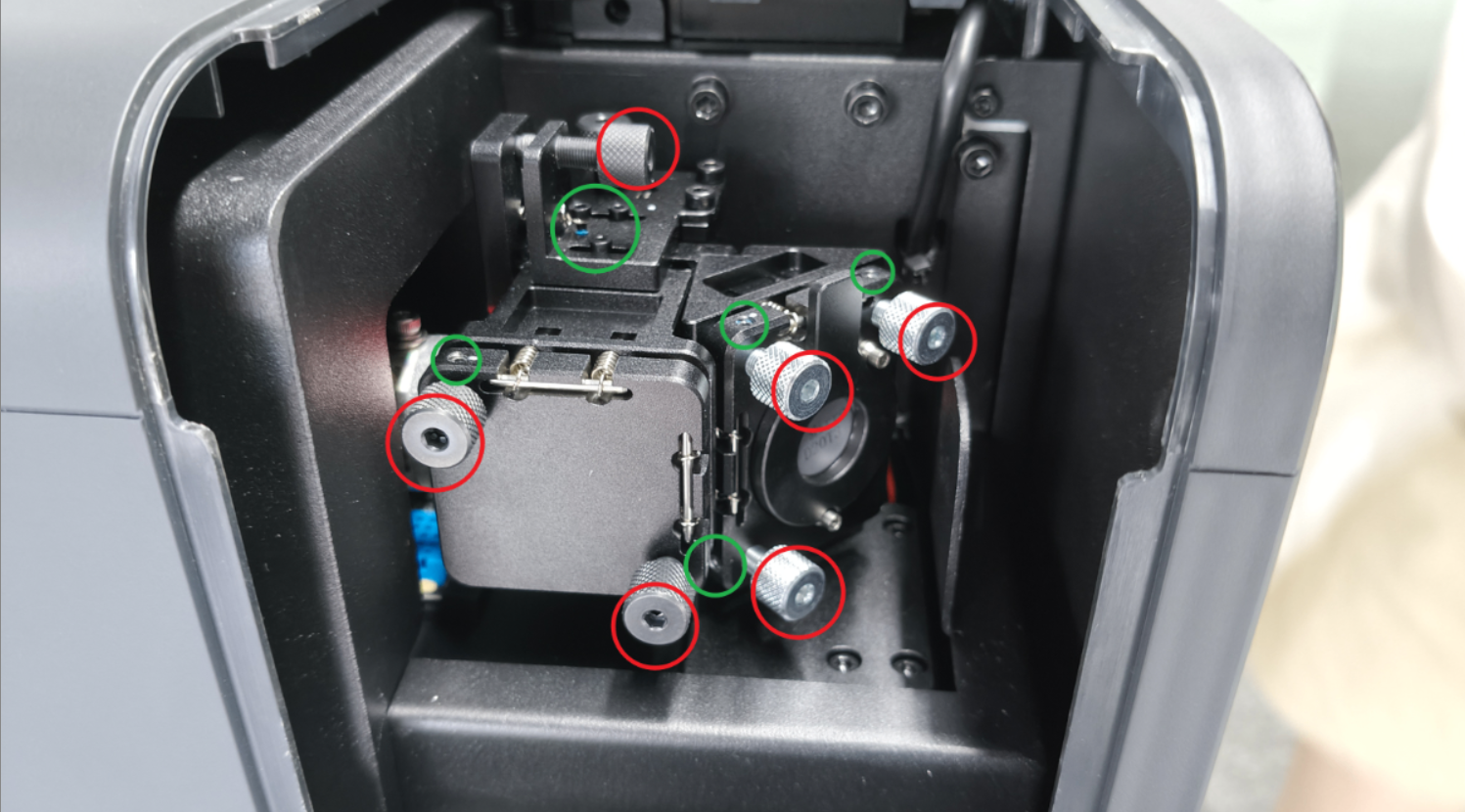

例如，红色的是光路调整螺丝，绿色的是锁紧螺丝。
锁紧螺丝可以使用随xTool P3包装附带的1.5毫米六角钥匙进行调整。
- 在调整锁紧螺钉之前，您需要了解以下事项：
- 在拧紧之前，请将六角钥匙垂直完全插入。
- 请勿过度拧紧锁紧螺钉，以防在调整过程中造成损坏。
- 在最后几次拧紧锁紧螺钉时，由于施加在激光镜上的力增加，红灯可能会稍微偏移，可以通过逐渐以半圈的增量拧紧锁紧螺钉来改善。
- 如果在松开锁紧螺钉时发生滑丝，请尝试将六角钥匙垂直插入孔中，然后慢慢弯曲六角钥匙以增加摩擦力，然后再松开。一旦滑丝的螺钉松动，请勿重新拧紧（该螺钉主要用于防止运输过程中的振动），并用新的螺钉替换。
¶ 常见问题
¶ 1. 美纹贴上的烧孔太大了。我该怎么办？
可以贴两层美纹贴。
¶ 2. 美纹贴的烧痕非常微弱和轻。 我该怎么办？
您可以进行多次测试。调整光路后，请使用推荐的参数切割一块白杨木板，并验证功率输出。如果材料无法切割，请联系xTool售后服务。
¶ 3. 是否可以使用其他类型的胶带进行光路校准？

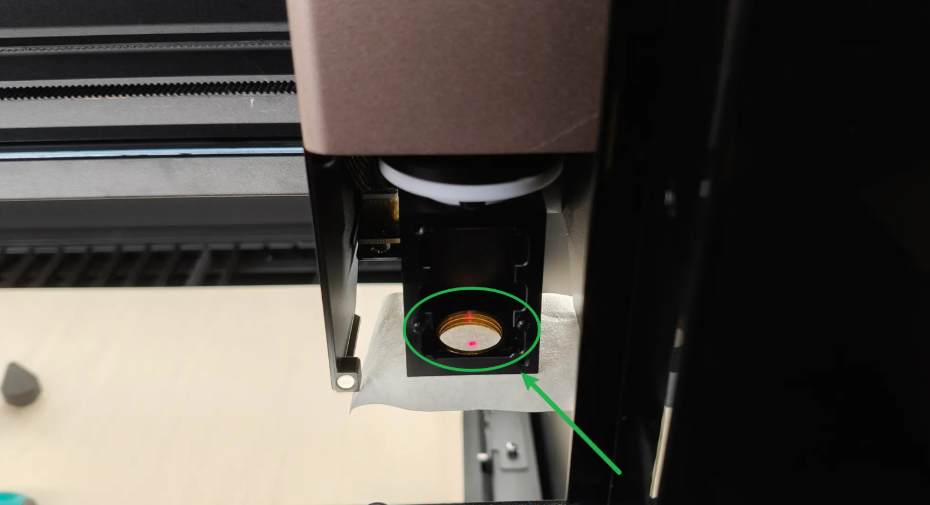

是的，我们建议使用浅色胶带以使红光可见。
¶ 4. 在组合镜支架上，近端调整螺丝和远端调整螺丝有什么区别？
- 近端调整螺丝直接控制红激光的垂直或水平移动，用于调整红光与激光之间的重叠。它为红光位置提供了非常细微的调整范围。
- 远端调整螺丝控制红光的反射角度，用于调整红光与激光之间的反射角度重叠。它为红光位置提供了较大的调整范围。
¶ 5. 调整光路后，调节螺钉上的定位螺钉（小螺钉）应该拧紧吗？
合成镜支架上的螺钉应该稍微拧紧。 主镜和 副镜支架上的螺钉不需要拧紧或只需稍微拧紧（因为它们需要定期检查和调整）。
¶ 6. 红光和激光首先应该调整到重叠在一起。为什么？
二氧化碳激光器发出不可见光。当你调整红光和激光重叠时，红光可以用来确定激光的位置，这对于光路调整和加工定位非常方便。
¶ 7. 激光点必须正好位于中心吗？
它应该大致位于中心。由于组装公差，轴线并不完全垂直。只要光点落在聚焦透镜的中心，可能会在其他透镜上偏离中心。
¶ 校准程序
1. 将 xTool P3 连接到 xTool Studio。

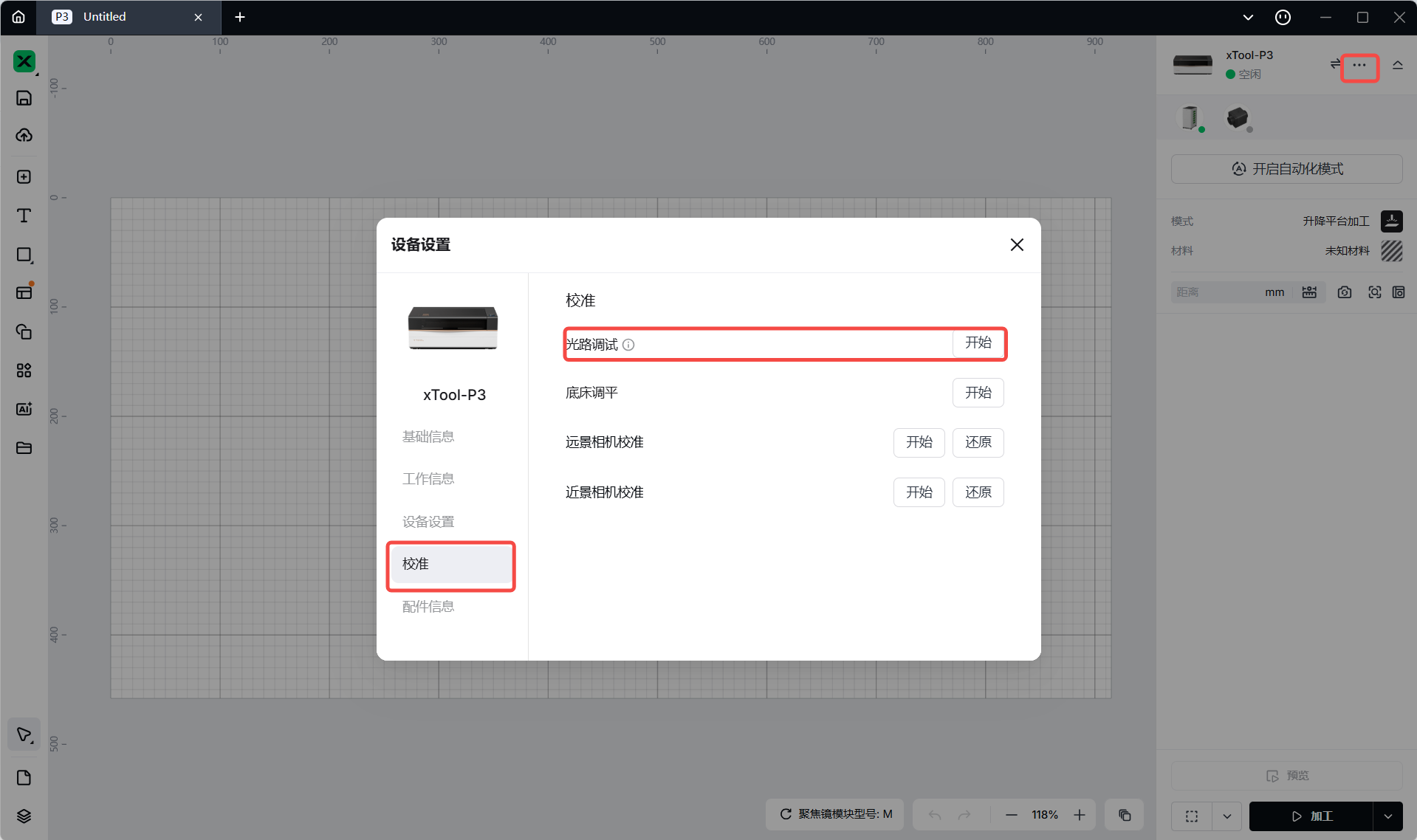

2. 转到 ··· > 设备设置 > 校准 > 开始。开始光路设置。
3. 按照软件中的步骤测试光路。
- 如果光路没有倾斜，则退出校准。
- 如果光路倾斜，请按照软件中的提示和以下步骤进行调整。
- 对齐同轴红光，使其与激光路径重叠。
- 将同轴红光的反射角与激光路径的反射角对齐（此时，红光点的位置与激光点的位置相对应）。
- 调整主镜。
- 调整副镜。
¶ 仍然遇到问题吗？
如果在完成上述步骤后问题仍然存在，请联系 xTool 技术支持团队寻求帮助。
为了快速解决，请提供以下详细信息：
- 问题描述： 对观察到的问题进行详细说明。
- 视频证据： 附上一个展示问题的视频（如适用）。
- 设备信息： 按照步骤查找序列号并导出工作日志。
这些信息对xTool技术支持工程师提供及时帮助至关重要。
