¶ 问题描述
- 当您使用激光雕刻或切割时，加工图案旁边会出现双线。
- 当您在激光雕刻中使用填充时，可能会出现重影效果。
¶ 可能的原因
- 光路倾斜
- 严重氧化或脏污的反射镜
- 严重氧化或脏污的聚焦镜片
- 空气喷嘴赃物
- 激光管故障
- 激光模块不够垂直
¶ 故障排查过程
¶ 1.检查光路

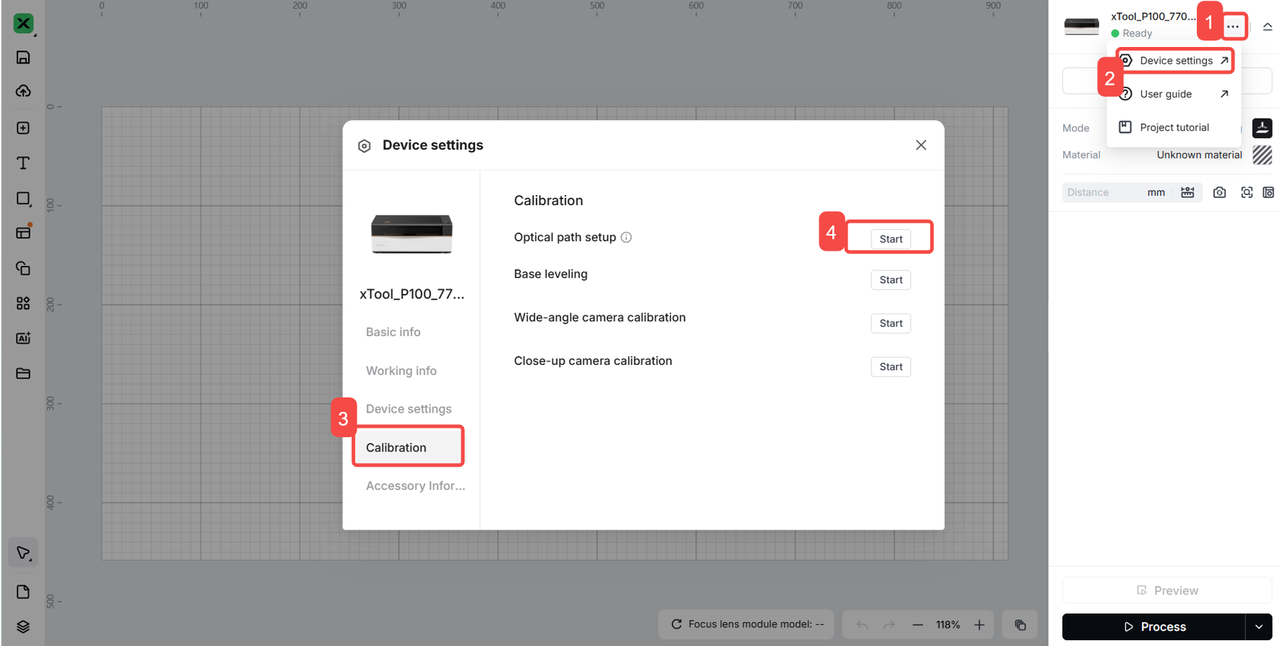

重新校准光路。转到设备设置>校准>光路设置.
¶ 2.检查激光镜
- 检查激光镜是否脏污。如果是，请尽快清洁它们。
清洗方法：
所需工具：
- 无绒布
- 无水乙醇
- 使用不起毛的布。
- 用无水乙醇润湿布。
- 轻轻擦拭以去除所有污染物。
- 重新组装前确保反射镜完全干燥。

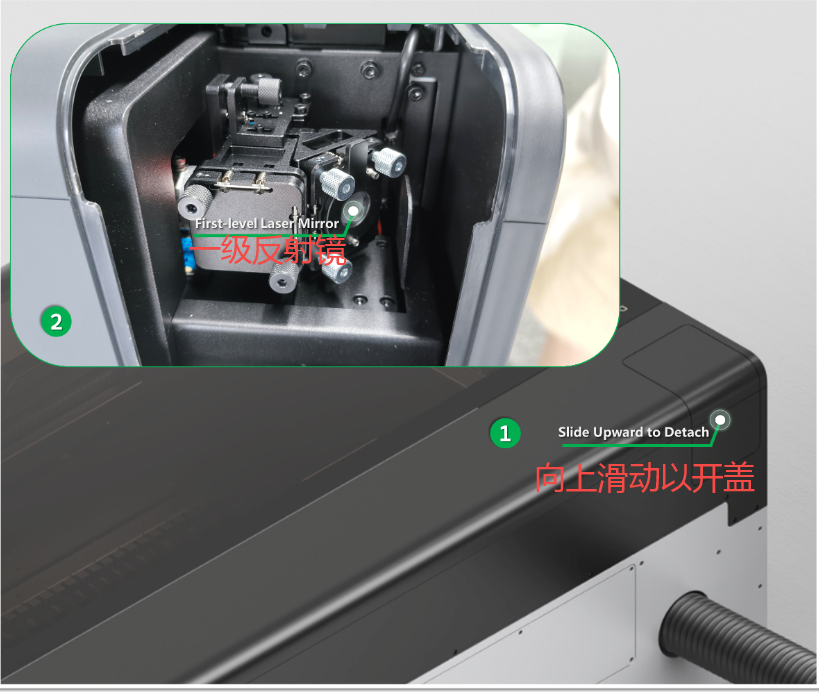

一级激光镜

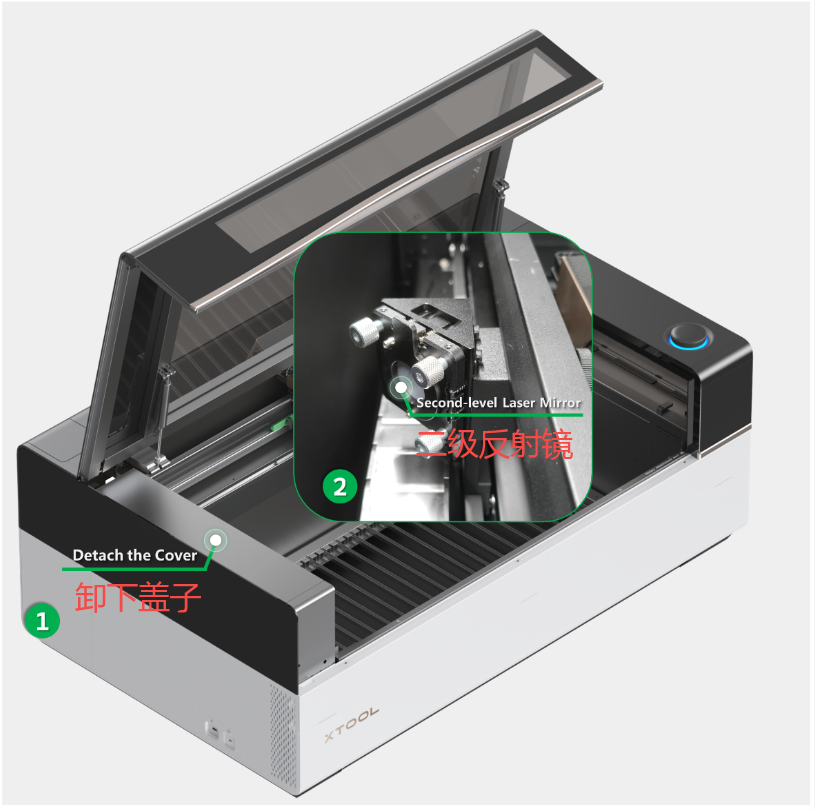

二级激光镜

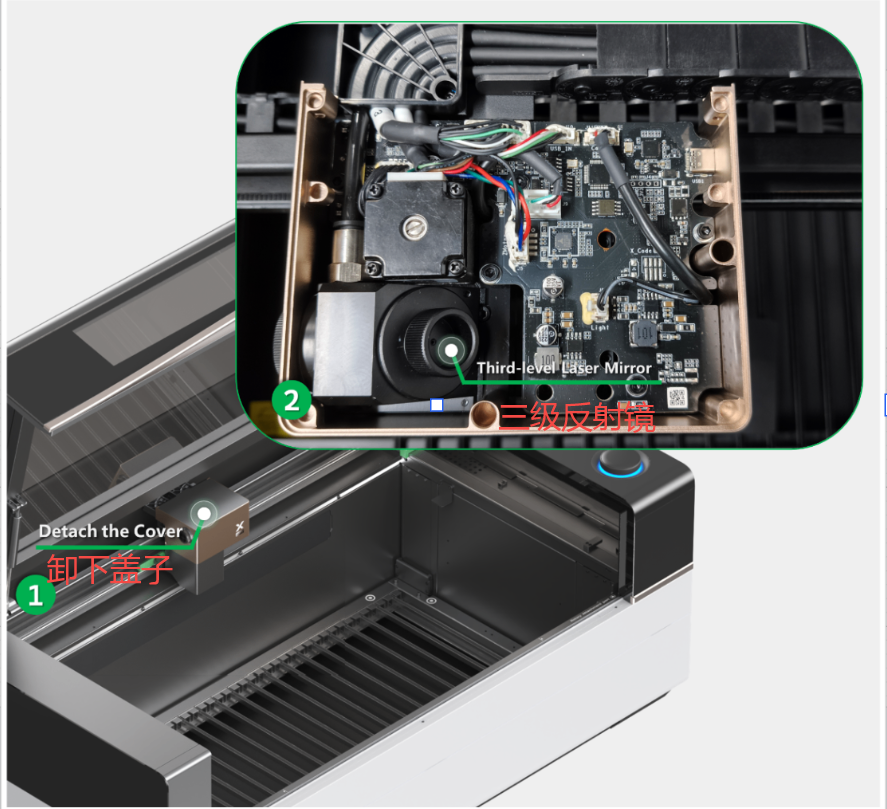

三级激光镜

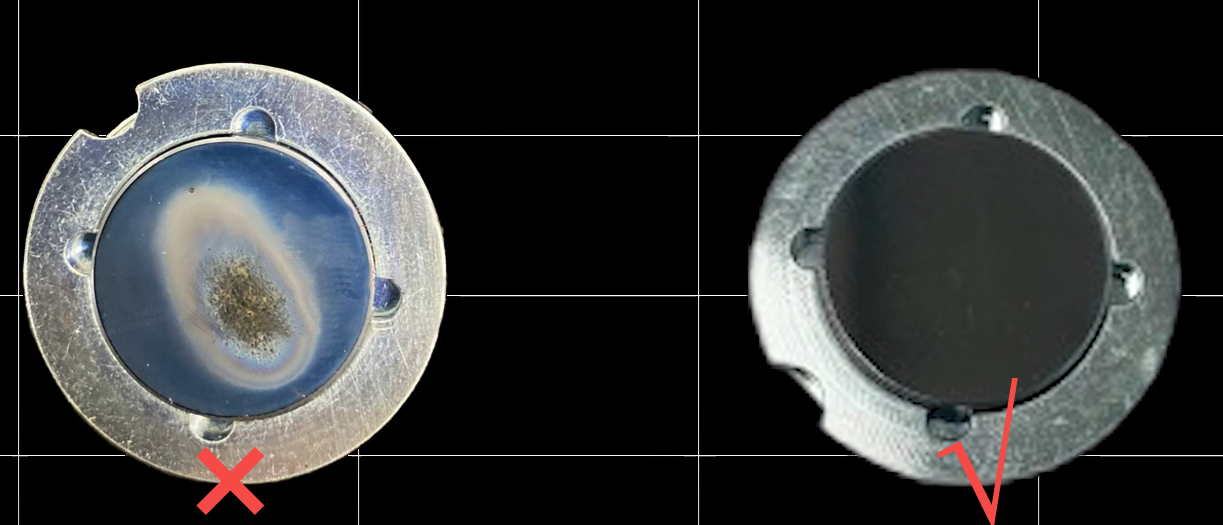

- 如果激光镜严重氧化，请更换新的。
¶ 3.检查激光透镜

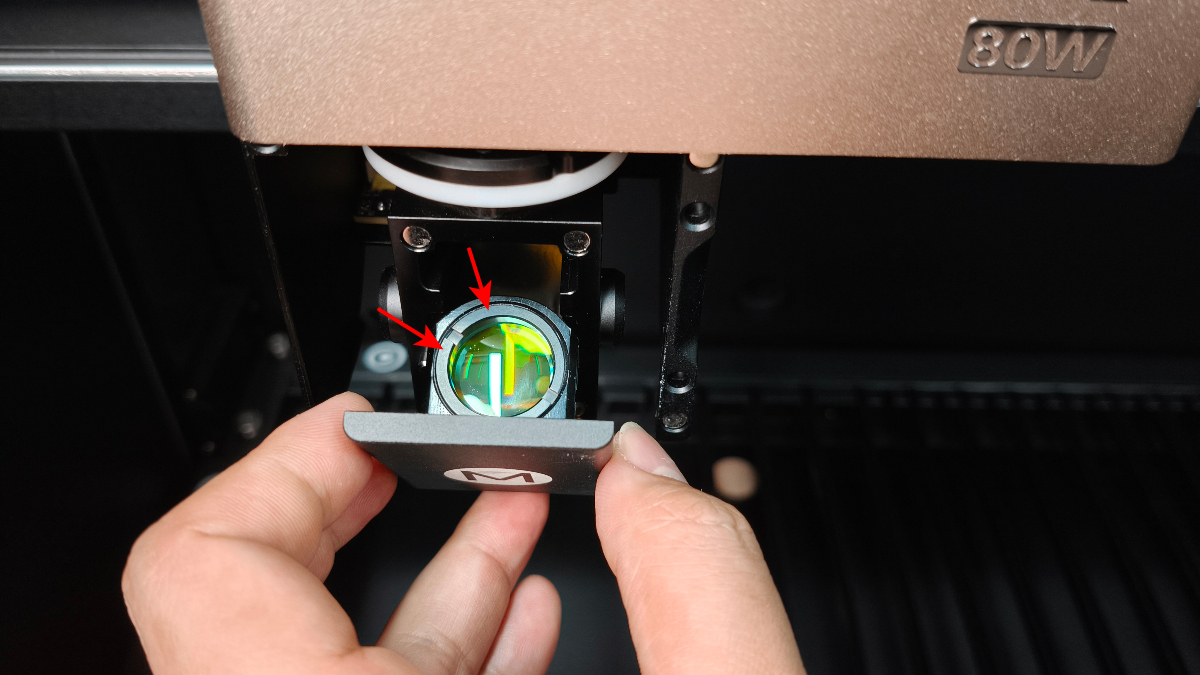

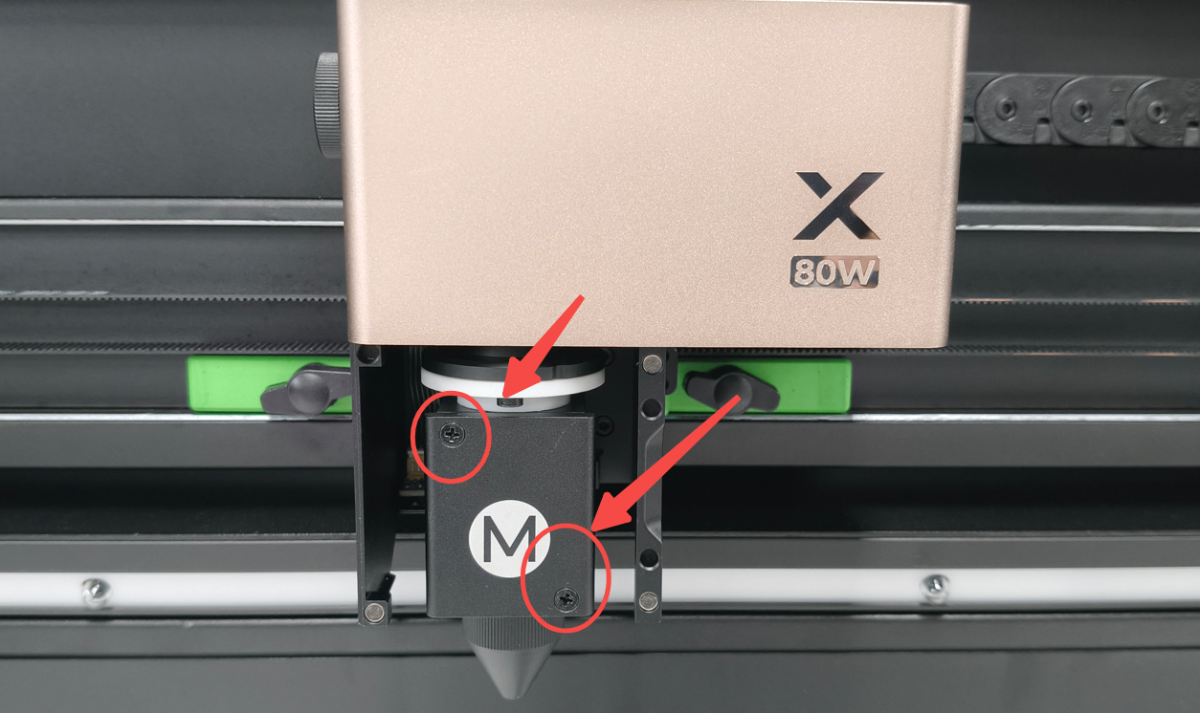

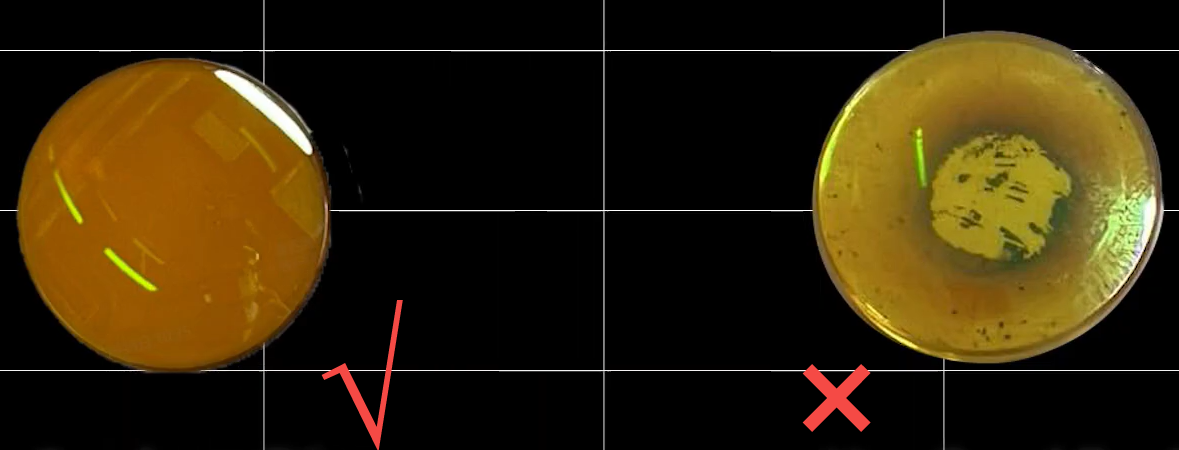

拆下激光透镜上的螺丝，取出激光聚焦镜，观察聚焦镜是否完好。
- 如果表面有异物，请及时清理。
- 如果严重氧化或开裂，请更换新的。
¶ 4.检查喷嘴
从激光模块上取下喷嘴，然后用棉签清洁其内部。
¶ 5.测试激光管
注意： 松开并固定一级反射镜后，需要重新测试和重新校准光路。
⚠️ 安全第一 ： 在此步骤中执行检查之前，请关闭设备电源。

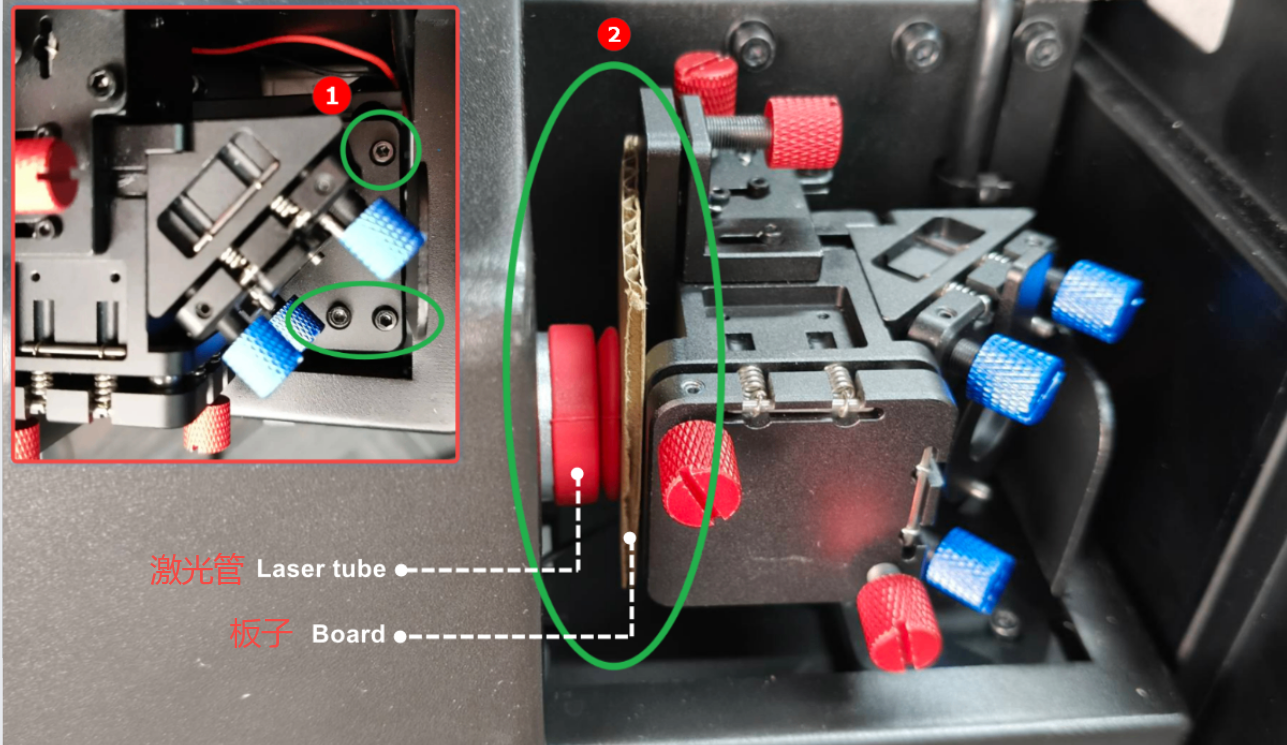

- 拧下一级激光镜上的螺丝，在激光管前放一块板子。
- 打开设备。转到设备设置>校准>光路设置>开始.
3. 观察激光光斑。
- 如果激光斑是双倍的，请更换激光管。
- 如果激光光斑是单一的，请检查是否有其他问题。
¶ 6.调整激光模块的垂直度
⚠️ 安全第一 ： 在此步骤中执行检查之前，请关闭设备电源。

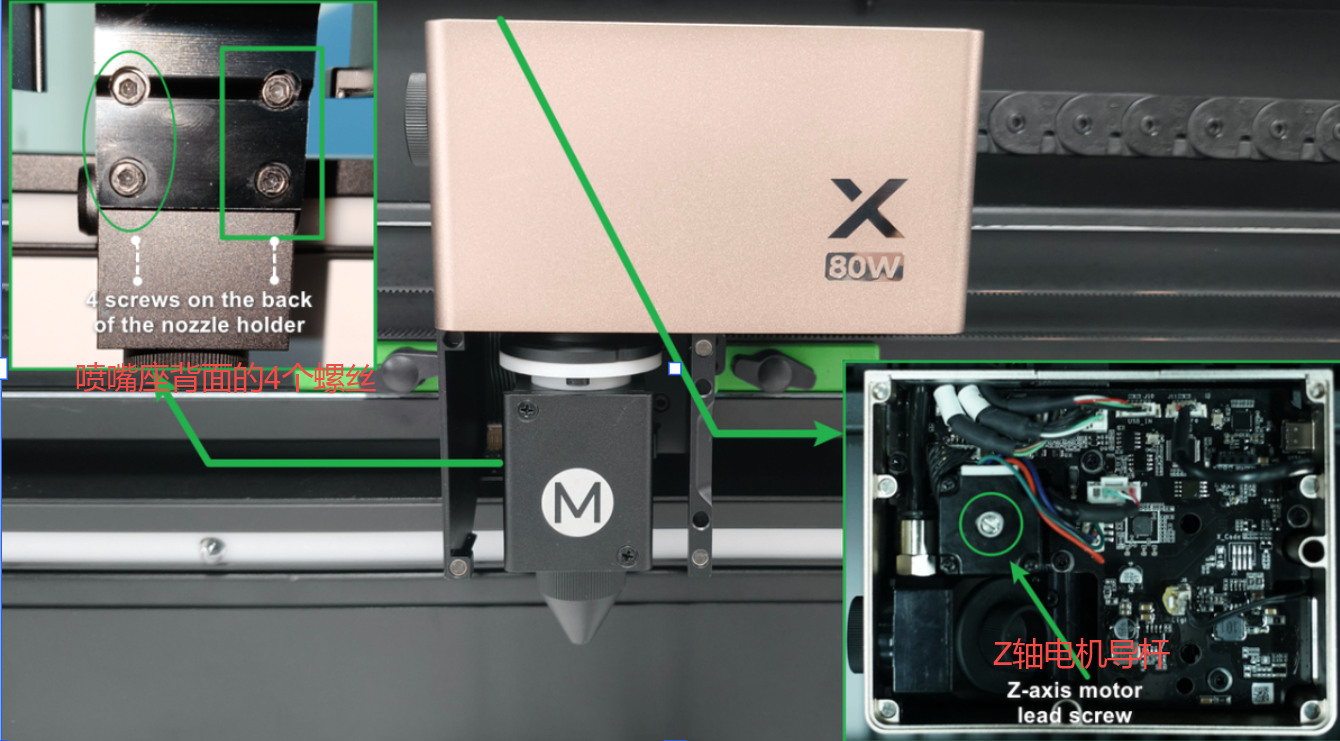

第 1 步： 拆下激光模块的盖子.用螺丝刀拧下 Z 轴电机导杆，将空气喷嘴降低到最低位置。
第 2 步： 拧下但不要卸下背面固定喷嘴支架的四颗螺钉。.

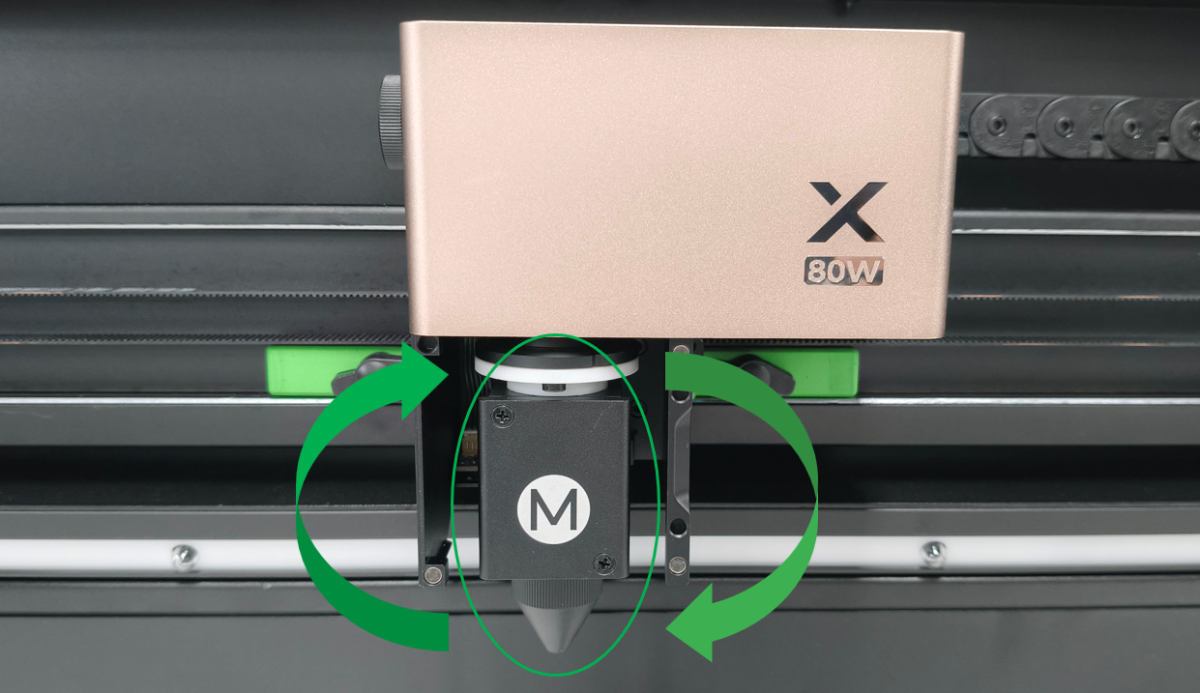

第 3 步： 调整喷嘴支架.
- 如果双线在图案的右侧，顺时针旋转支架，直到它垂直于激光模块，然后拧紧背面的四个螺钉。反之亦然。
¶ 仍然遇到问题？
如果完成上述步骤后问题仍然存在，请联系xTool技术支持团队寻求帮助。
为了及时解决问题，请提供以下详细信息：
- 问题描述： 观察到的问题的详细说明。
- 视频证据： 在适用的情况下，附上演示问题的视频。
- 已执行的故障排查： 已尝试的任何故障排查步骤及其结果。
这些信息对于 xTool 技术支持工程师提供及时帮助至关重要。
