¶ 问题描述
在加工任务中，激光模块正确移动，您可以看到 CO₂ 激光管发出发光， 但没有激光束从空气喷嘴中出来 。加工完成后，材料上未发现激光雕刻或切割痕迹。
- 请参阅此部分进行故障排除。

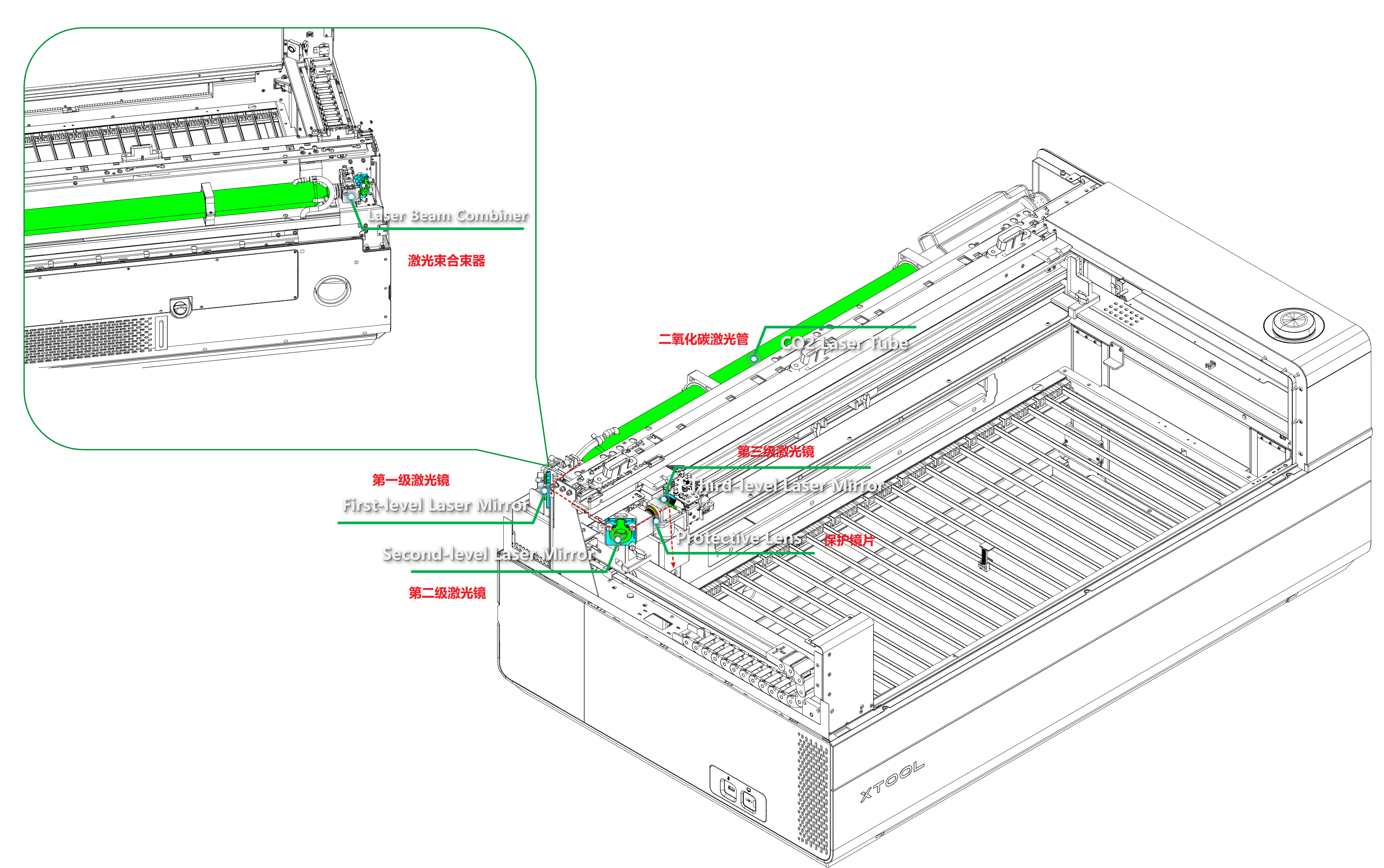

¶ 术语表
为了更好地理解故障排除步骤，本指南中引用了以下术语及其功能。
| 术语 | 功能 |
|---|---|
| 激光束组合器 | 聚焦并组合来自激光管的 CO₂ 激光束，将它们引导至一级激光镜。 |

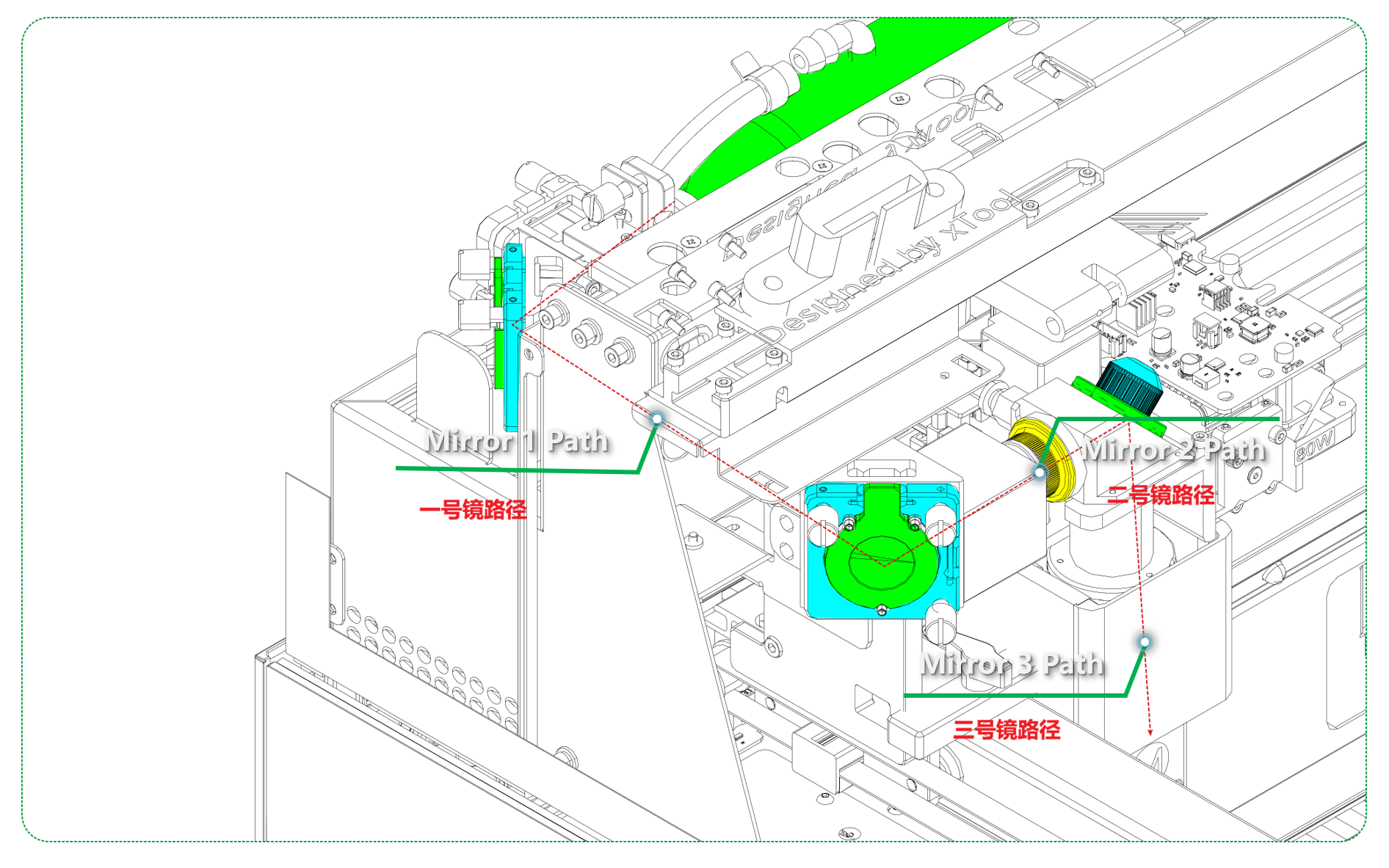

| 激光镜 | 沿光路反射激光束，形成激光路的三段（镜子 1 路径/镜子 2 路径/镜子 3 路径）。 xTool P3 有三个镜子，用于创建激光路径： - 一级镜 - 二级镜像 - 三级镜 |
| 保护镜片 | 它位于激光模块的左表面，可保护内部对焦透镜免受烟雾和碎屑的影响。 |
| 对焦镜头 | 它位于激光模块内部，在多次光路反射后将激光束重新聚焦到材料表面 |
¶ 潜在原因
- 功率设置太低。
- 设计文件在开头有很大的空白区域。
- 光学（激光）路径未对准。
- 激光镜脏了、损坏或未对准。
- 保护镜片脏了或损坏了。
- 对焦镜头脏污或损坏。
- 激光管出现故障（即使它发光）。
- 空气喷嘴被堵塞。
¶ 故障排除过程
¶ 第 1 步：检查电源设置
功率水平验证：
- 检查功率设置是否过低
- 最小阈值： 如果功率太低，激光管可能无法产生可见的激光输出。
- 与年龄相关的变化： 随着使用时间的延长，激光输出所需的最小功率可能会逐渐增加（通常在 15% 以内）。
- 建议的作： 将功率提高到 30% 或更高 ，然后再次测试。

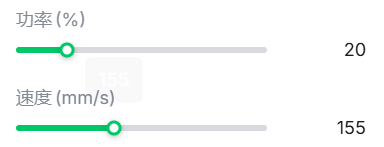

电源设置访问：
- 单击以在画布中选择您的设计。
- 在 xTool Studio 项目参数中找到电源设置。
- 确保激光功率和加工速度都适合您的材料。
¶ 第 2 步：检查文件处理问题
图像内容分析：
- 处理图像的空白或近白区域时，激光可能不会发射。
- 如果起始处理区域包含较大的空白区域（请参阅下图），则可能看起来好像没有发生激光输出。
- 建议的作： 使用具有高对比度、黑暗区域的测试文件来验证激光功能。
¶ 第 3 步：检查激光管功能
此步骤验证激光管是否正在产生光束，即使它没有到达材料。

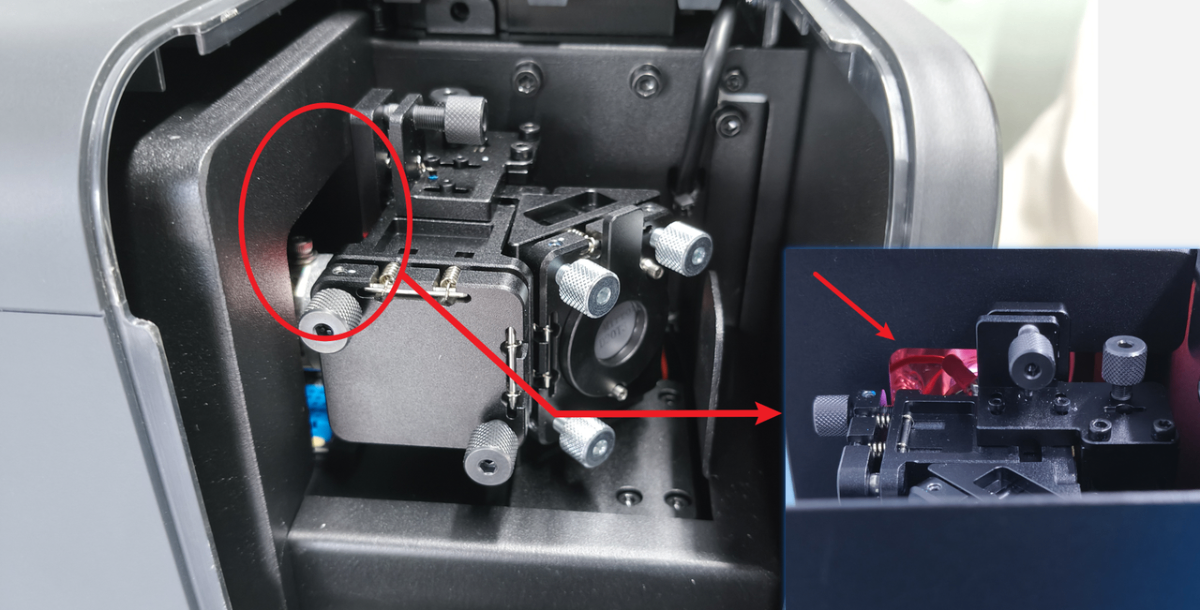

直接激光管检测：
- 从第一级后视镜支架上方取下盖子。
- 在功率设置为 50% 或更高的情况下启动处理任务 以进行测试。
- 透过一级镜位置的缝隙观察，看激光管是否发光。
结果解读：
- 如果激光管发光 ：激光管正常工作;继续执行下一个故障排除步骤。
- 如果激光管不发光 ：请参阅故障排除指南：xTool P3 激光管不亮
¶ 第 4 步：检查空气喷嘴
⚠️ 安全第一： 在执行此步骤中的检查之前，请关闭激光设备的电源。
激光模块下方堵塞的空气喷嘴可能会阻碍激光束。
空气喷嘴检查：
- 拧下并取下空气喷嘴。
- 检查内部是否有异物阻挡激光路径。
- 清除喷嘴内发现的任何障碍物。
- 在移除喷嘴的情况下测试激光输出。
结果分析：
- 如果激光在没有喷嘴的情况下正常输出:
-
- 尝试重新安装喷嘴
- 如果重新安装后激光器仍然无法输出，则 Z 轴模块垂直对准偏差可能过大。
- 请联系 xTool 客户服务寻求帮助。
- 如果即使没有喷嘴，激光也无法输出 ，请继续执行下一个故障排除步骤。
¶ 第 5 步：检查激光镜
⚠️ 安全第一： 在执行此步骤中的检查之前，请关闭激光设备的电源。
镜子检查程序： 检查三个激光镜中的每一个是否有损坏、碎片或错位。
安装检查：
- 如果后视镜倾斜或未对准：正确重新安装。
- 如果镜子脱落：更换激光镜。
- 如果附着异物：彻底清洁。
清洗方法：
所需工具：
- 无绒布
- 无水乙醇
- 使用不起毛的布。
- 用无水乙醇润湿布。
- 轻轻擦拭以去除所有污染物。
- 重新组装前确保镜子完全干燥。

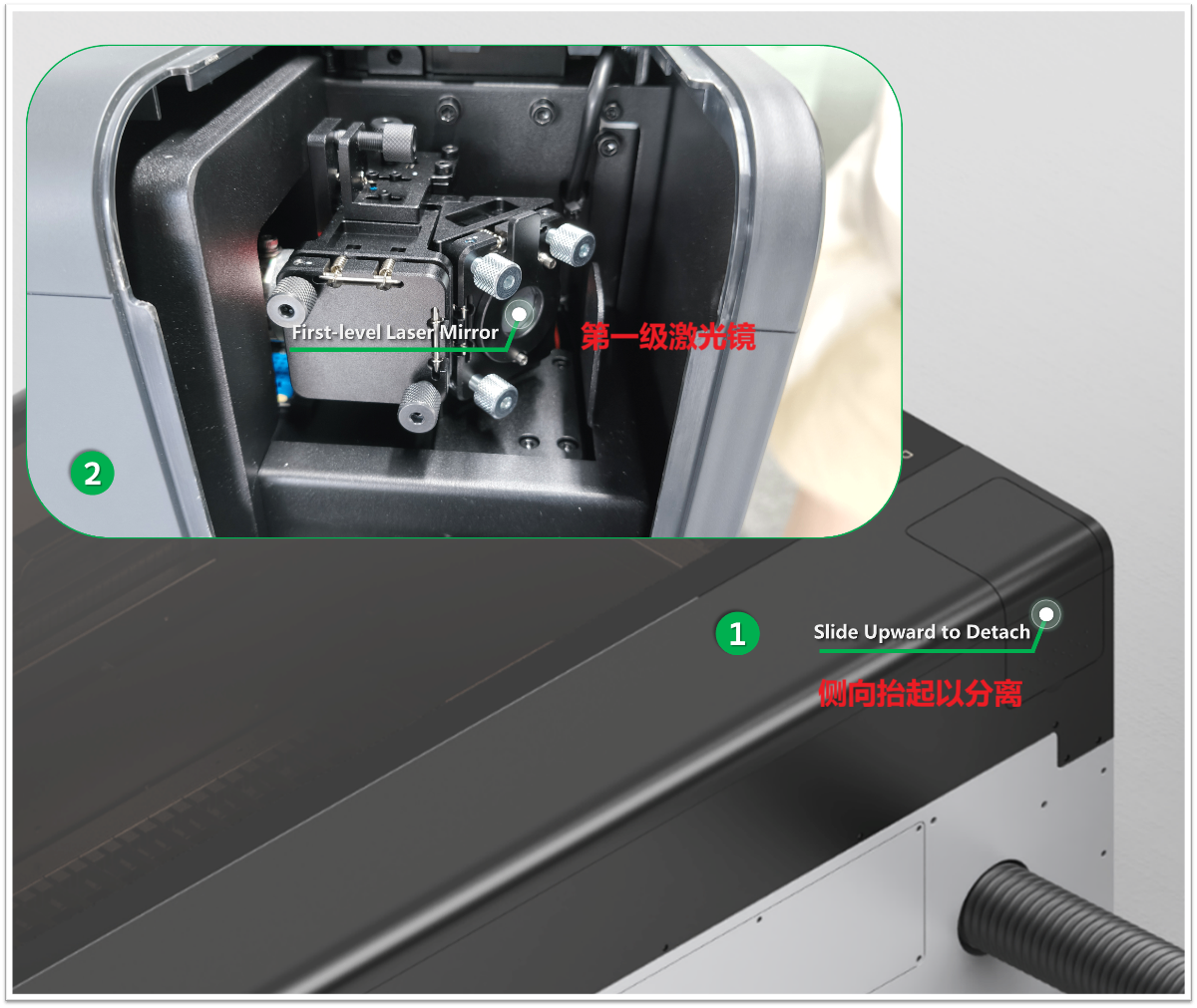

一级激光镜

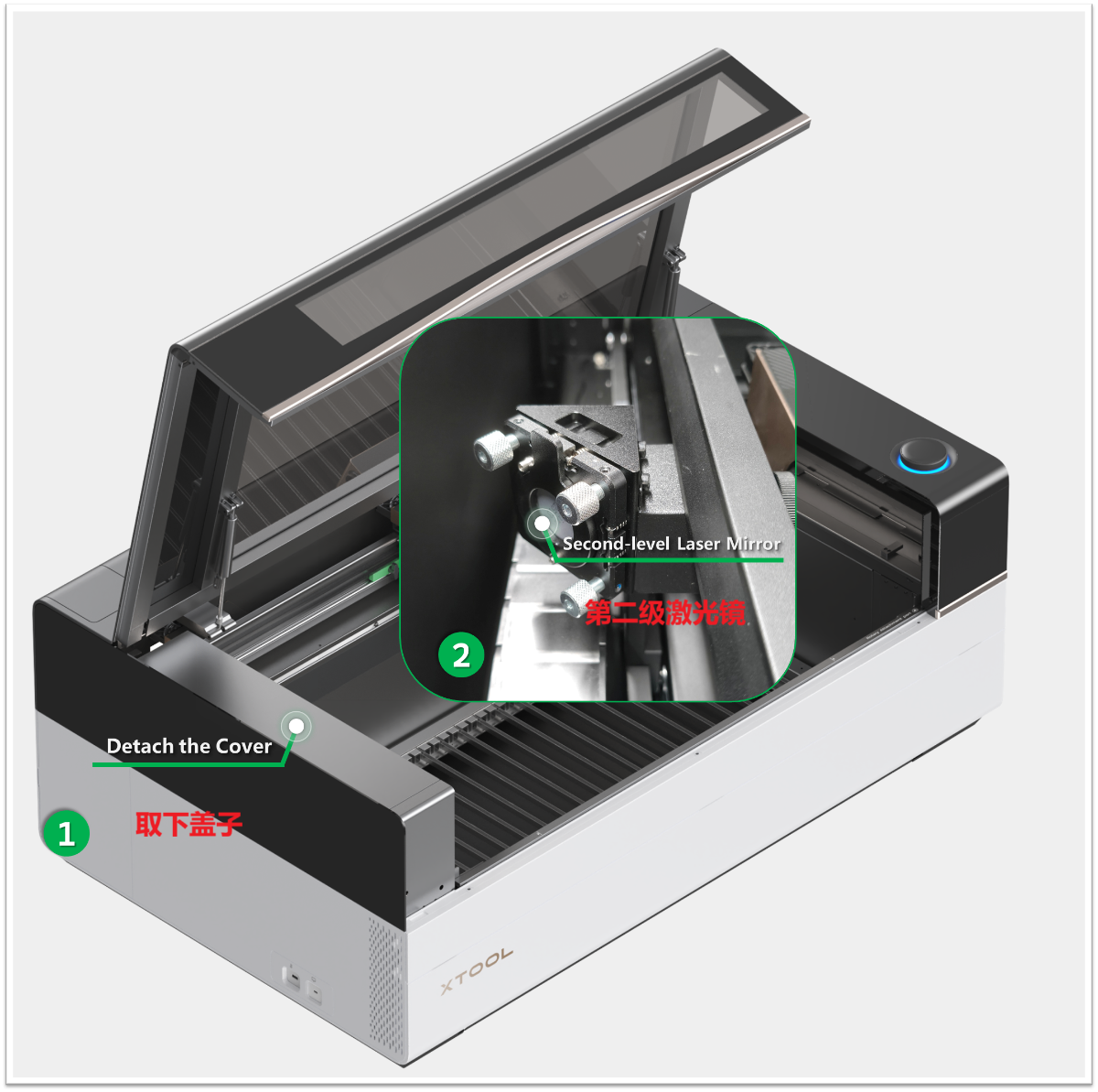

二级激光镜

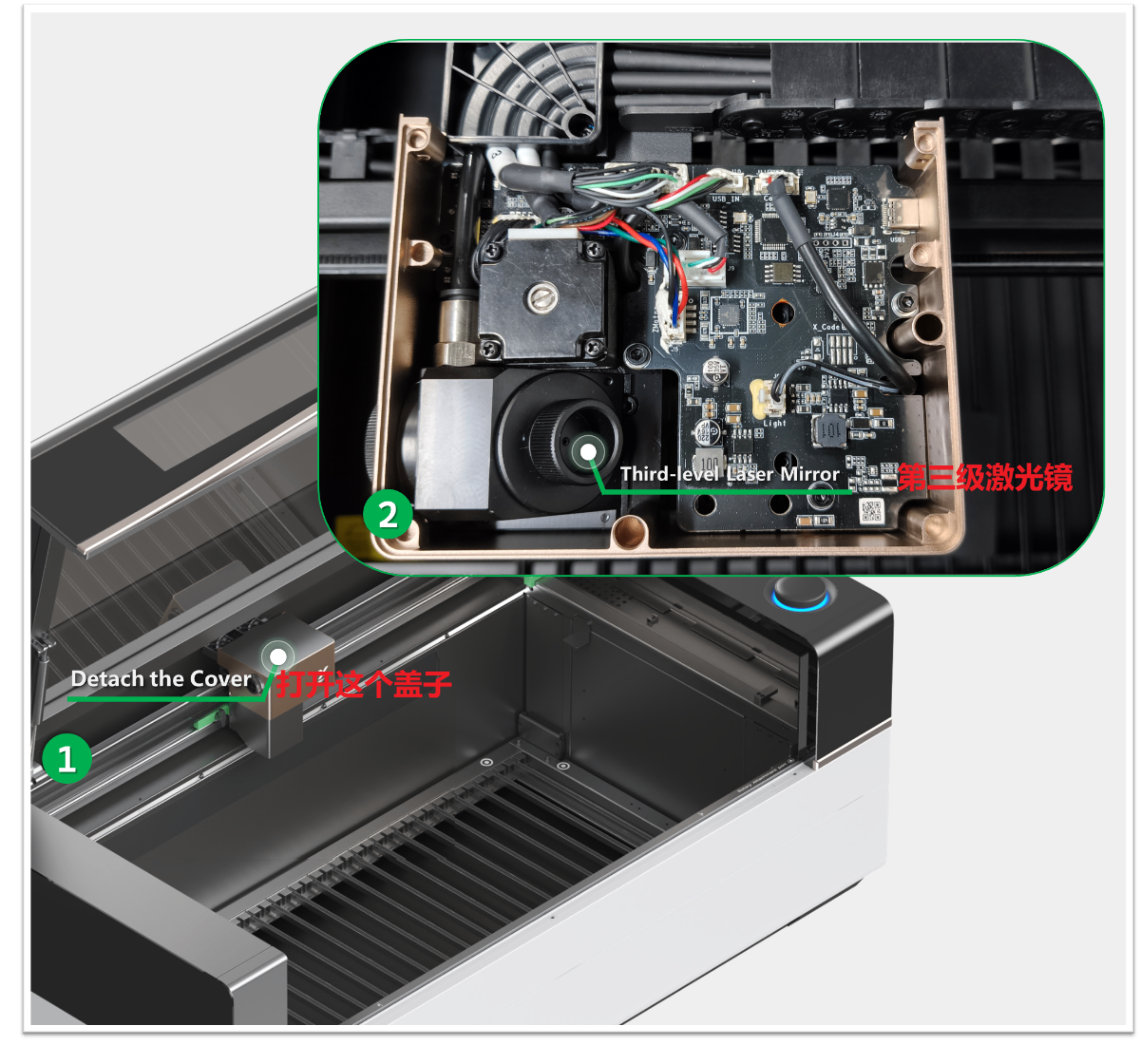

三级激光镜

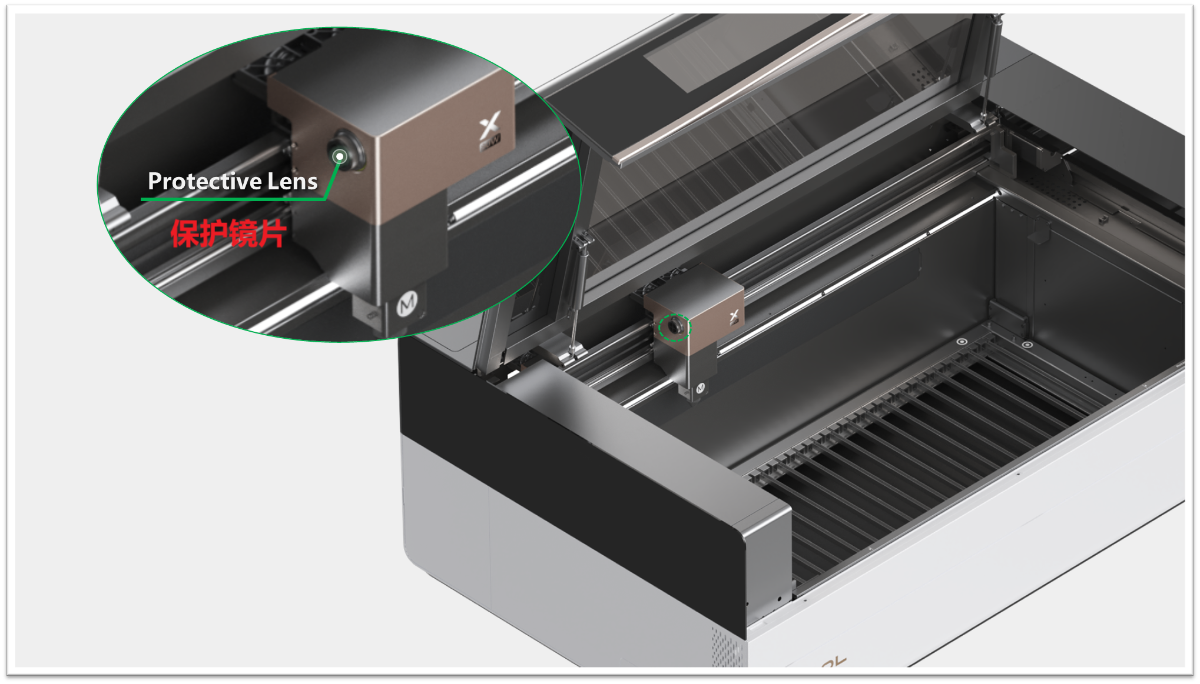

¶ 第 6 步：检查保护镜片
所需工具：
- 无绒布
- 无水乙醇

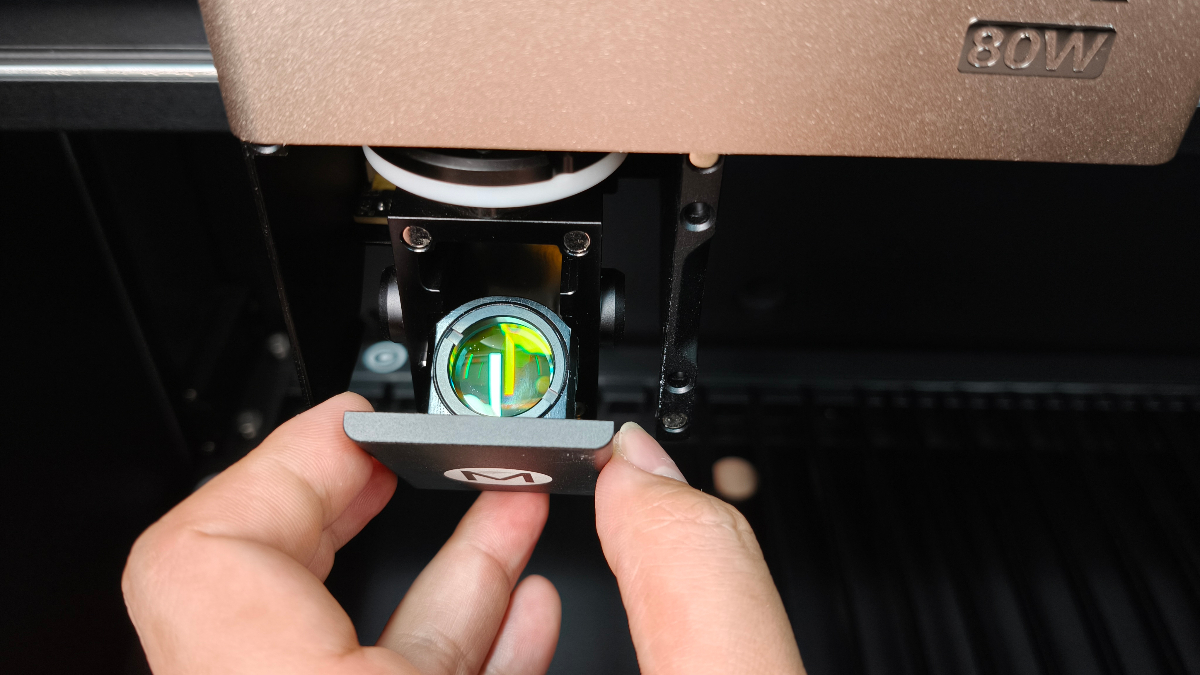

- 从激光模块上拧下保护镜片。
- 检查是否有任何裂纹、损坏或残留物。
-
- 如果损坏： 更换保护镜片
- 如果被污染： 使用蘸有无水乙醇的无绒布清洁。
¶ 第 7 步：检查对焦镜头
对焦镜头访问：
- 小心地拧下对焦镜头支架，将其从激光模块上取下。
- 检查支架内的对焦镜头。
检验标准：
- 异物附着：使用无绒布和无水乙醇彻底清洁。
- 镜头破裂或损坏：立即更换对焦镜头。
- 正确的就位：确保镜头正确放置在支架中。
重组：
- 确保对焦镜头清洁且未损坏。
- 将镜头正确固定在其支架中。
- 拧紧螺丝。
¶ 第 8 步：检查光路对准
如果所有组件看起来干净且完好无损，则激光束本身可能未对准。
访问光路校准：
- 在 xTool Studio 中，单击 设备图像右侧的三个点图标
- 选择 标有 “设备设置” 的齿轮图标
- 在“设备设置”弹出窗口中，选择 “校准” 选项卡
- 单击光路设置部分中的 “开始” 按钮
校准过程：
- 按照屏幕上的说明进行光路测试。
-
- 如果检测到未对准： 完成校准程序。
- 如果对齐正确：退出校准并进入“仍然遇到问题”部分，联系 xTool 客户服务以获得进一步帮助。
校准后测试：
- 校准后运行测试切割/雕刻。
- 验证激光输出到达材料表面。
¶ 仍然遇到问题？
如果完成上述步骤后问题仍然存在，请通过下面 “帮助工单” 部分中的 “提交工单” 按钮提交工单 。xTool 客户服务的标准响应时间为一个工作日。
为了及时解决问题，请提供以下详细信息：
- 问题描述： 观察到的问题的详细说明。
- 视频证据： 在适用的情况下，附上演示问题的视频。
- 已执行的故障排除： 已尝试的任何故障排除步骤及其结果。
这些信息对于 xTool 技术支持工程师提供及时帮助至关重要。
