¶ 什么是割缝补偿
切口或切割宽度是指使用切削工具切割材料时切口本身的宽度。
例如，当您使用刀片宽度为 1 毫米的锯切割材料时，切割宽度为 1 毫米。在激光切割中，切割和雕刻工具是激光束，它非常小，但也有宽度。宽度会导致您切割或雕刻的碎片略小于设计的对象。
因此，对于加工镶嵌和连接件等高精度要求产品时，您需要补偿切割宽度。
开发割缝补偿功能，补偿切割和雕刻宽度，确保切割和雕刻精度高。

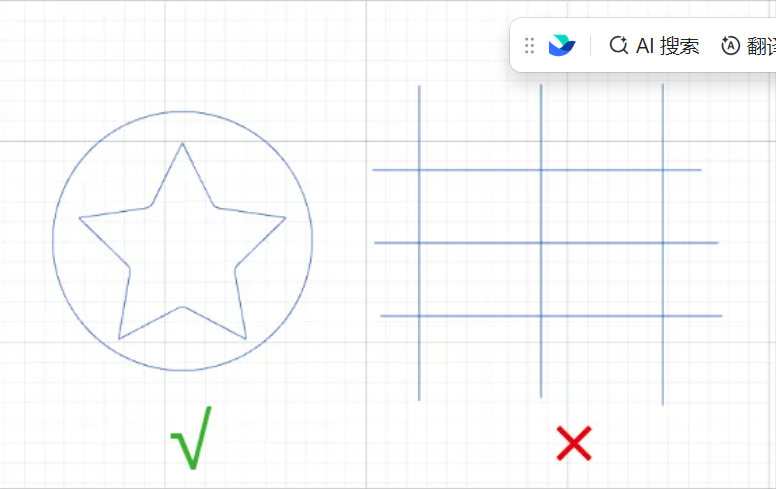

此功能仅适用于闭合形状，闭合形状定义为任何线的起点和终点之间的距离小于 0.05 mm 的形状。
¶ 何时设置割缝补偿
¶ 精确的接头
在创建必须精确连接的零件（例如镶嵌物或拼图游戏）时，割缝补偿可确保每个零件的尺寸精确匹配。
¶ 复杂设计的生产
在创建复杂的设计（例如多层结构或详细图案）时，割缝补偿有助于保持设计的完整性和准确性。
¶ 如何设置割缝补偿
¶ 设置范围
补偿宽度的设置范围为[-1,1]，保留小数点后两位。超出设置范围的值将按如下方式处理。
- 如果输入的值包含两个以上的小数位，则四舍五入到小数点后两位。
- 如果输入的值小于下限或大于上限，则分别使用下限或上限。例如，如果输入 2，则使用值 1。
输入正值时，激光束将向外移动，远离形状;当您输入负值时，激光束将向内移动，远离形状。
设置补偿宽度后，画布上的形状不会改变。补偿宽度用于加工。
例如，在设置环形的补偿宽度后，原始设计不会更改，并且激光束将按如下方式移动：

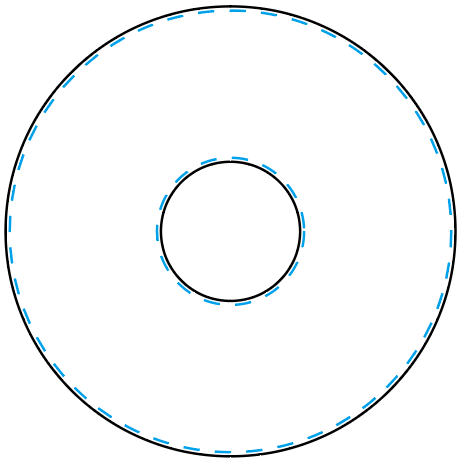

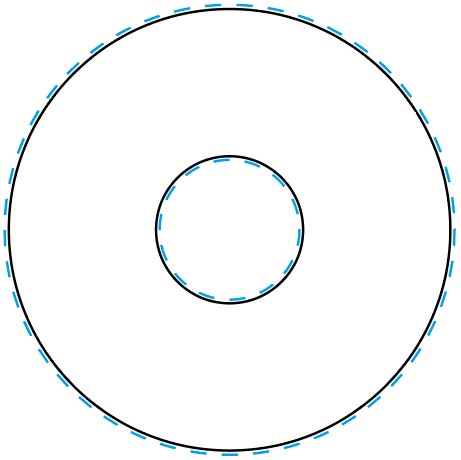

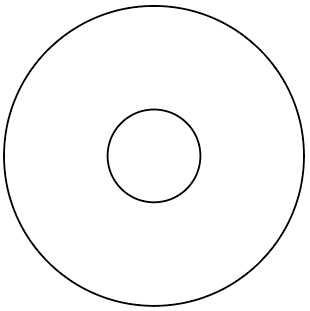

| 画布上的形状 | 当补偿宽度 = 0.05 时，激光束向外移动，如虚线所示。 | 当补偿宽度 = –0.05 时，激光束向内移动，如虚线所示。 |
 |
 |
 |
¶ 应用实例1
用 xTool P2 切割一个圆和星形，并在切割后将星形安装到圆心中。

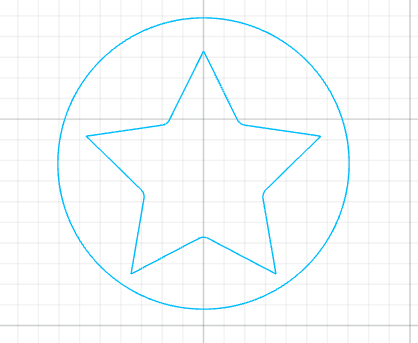

以下是形状。
为防止星形松动，装入圆圈后，由于激光切割导致尺寸减小，可以在切割前设置补偿宽度，以确保高精度切割。

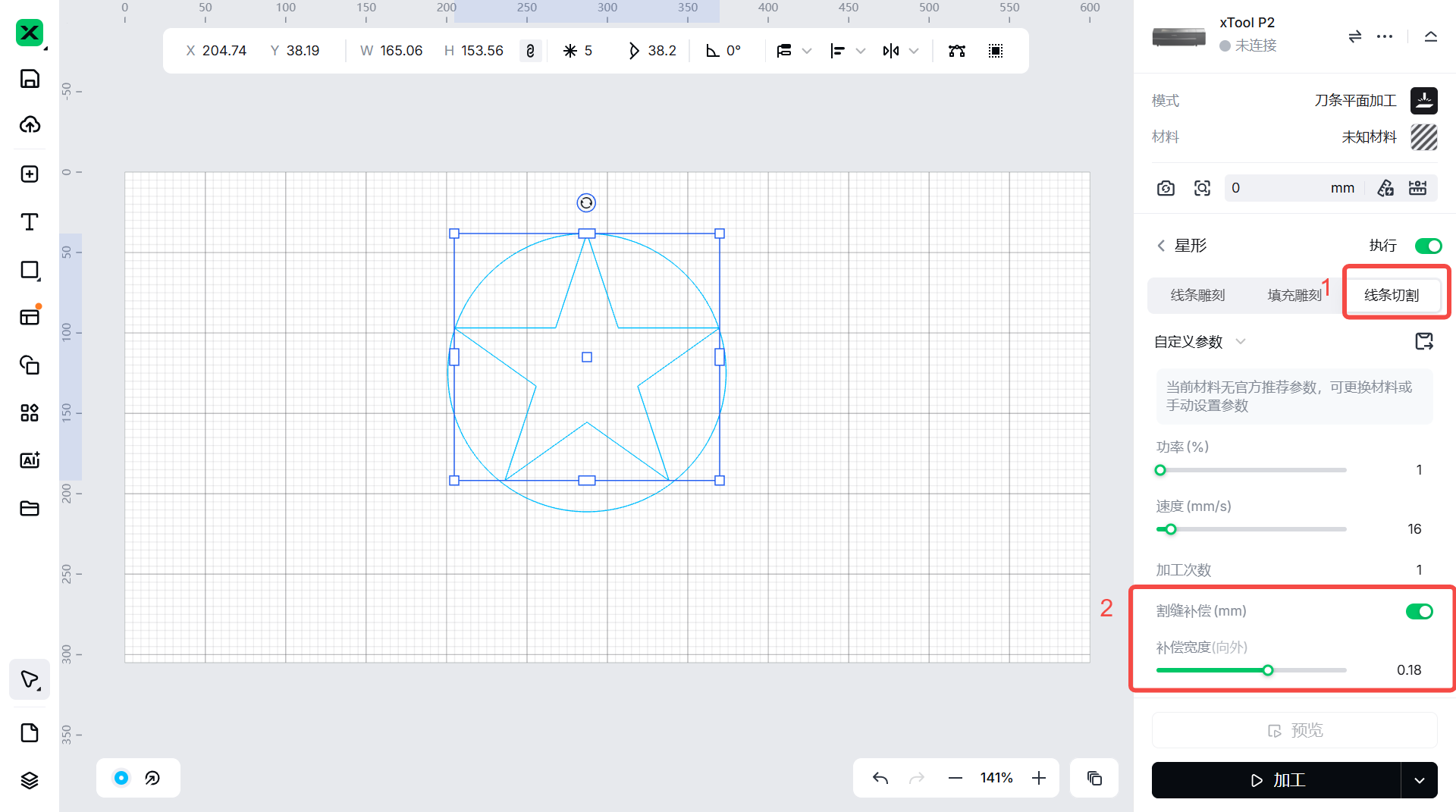

选择星形对象，启用割缝补偿， 并将补偿宽度设置为 0.1。
注意：理论上，补偿宽度应为激光光斑直径的 0.5 ×。然而，落在材料表面的激光光斑的大小可能会根据材料、加工模式和所使用的配件而变化。因此，建议您在加工前测试材料的补偿宽度，以获得最有效的值。
¶ 应用实例2
使用 xTool P2 划出圆圈并加星标。
以下是形状。

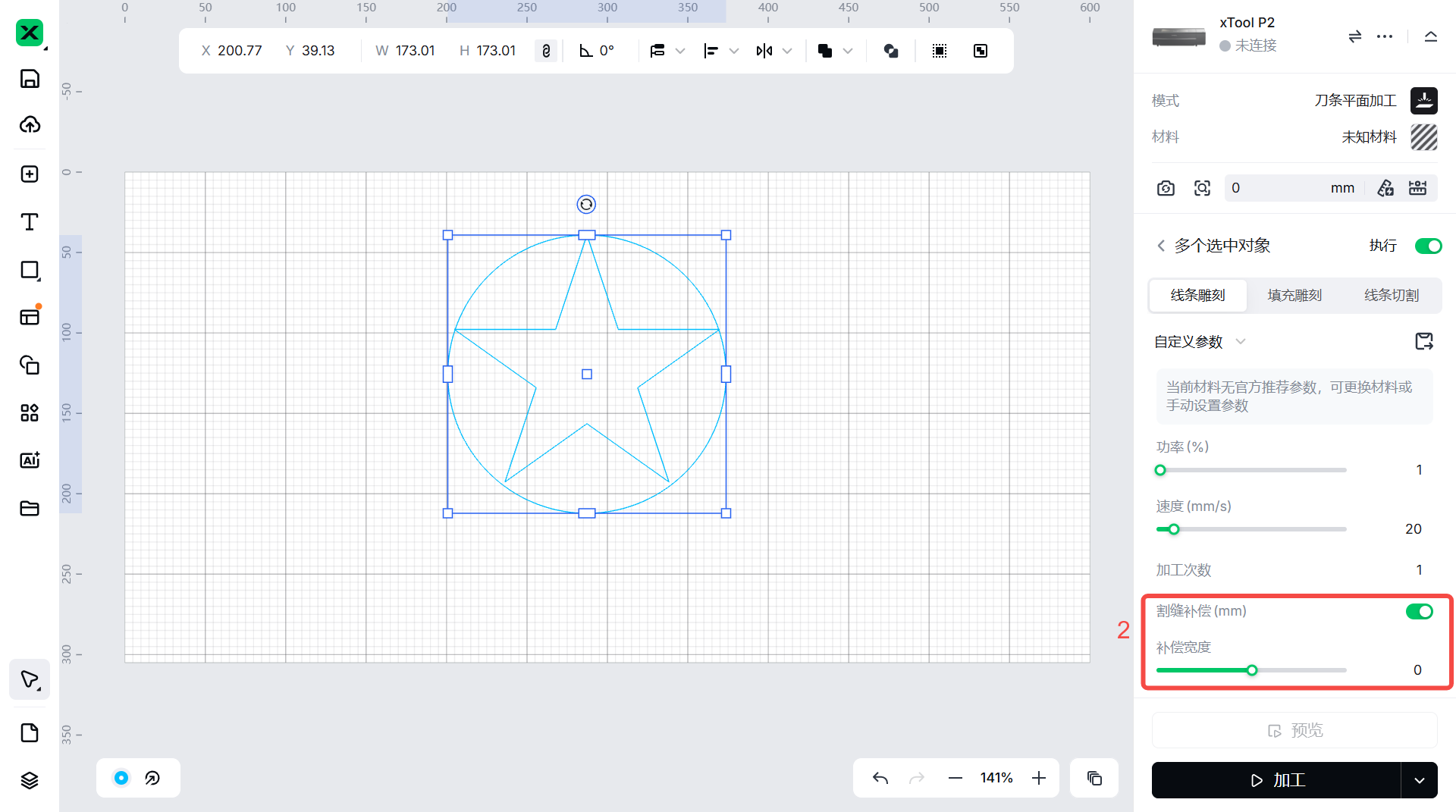

为防止星形的边缘融入圆圈，您可以在切割前设置补偿宽度。
💡 推荐软件版本：xTool Studio 1.0 及以上。
