本教程将介绍如何使用xTool Studio 中的“环形阵列”功能。这项高效的功能可让您为设计图案自动生成环形阵列（适用于位图和矢量文件）。这样，您可以创建对称且美观的设计，优化材料利用率，并快速预览整体效果。
首先，请确保在运行环形阵列之前，你的设备已连接。这对于验证特定设备的结果至关重要。
¶ 步骤 1
创建元素或导入设计文件（支持矢量和位图文件）。
¶ 步骤 2
设置处理类型和所有相关参数。这些设置将成为环形阵列的默认值。
¶ 步骤 3

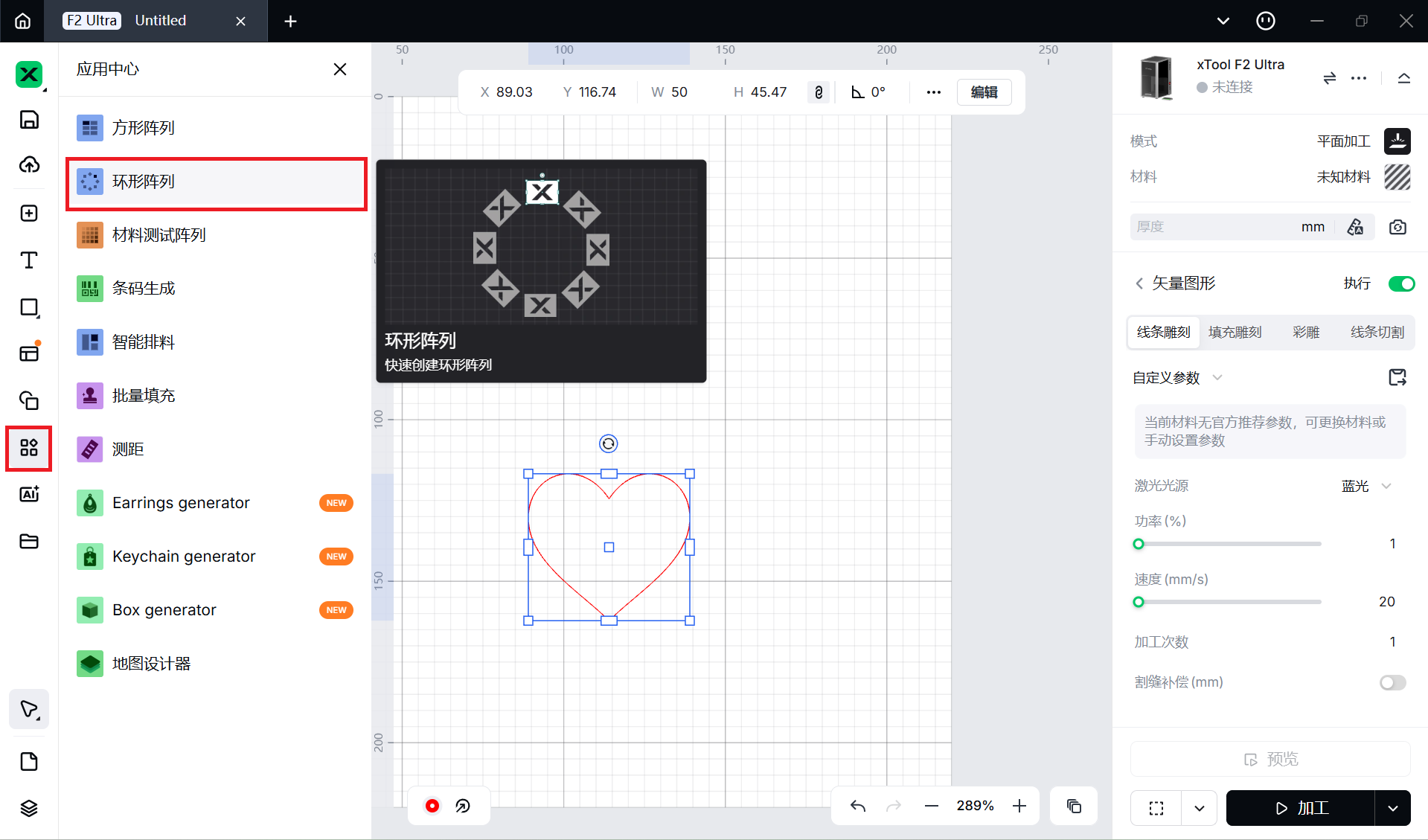

选择元素，导航到左侧栏，然后单击“应用程序”，选择“环形阵列”。

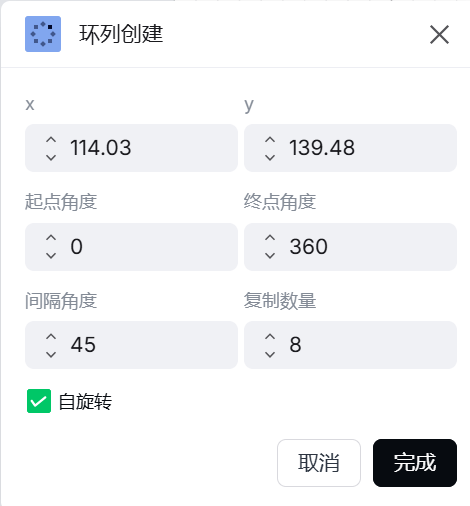

接下来，您将看到一个弹出的设置面板，如下所示。虽然当前表格带有默认值，但您可以根据项目需求随意更改值。
- x表示环形阵列中心点的横坐标值。
- y表示环形阵列中心点的纵坐标值。
- Start表示环形阵列的起始角度。
- End表示环形阵列的结束角度。
- 步长表示每个复制元素之间的角度间隔。
- Copies表示循环数组将复制并生成的元素数量。
- 旋转物体副本决定生成的物体副本是否旋转。若启用，则每个按照环形阵列规则生成的副本都会按照相应的角度设置（如步长、起始角度、终止角度等）进行旋转；若禁用，则副本不会旋转，仅按照环形位置进行排列。
¶ 步骤 4

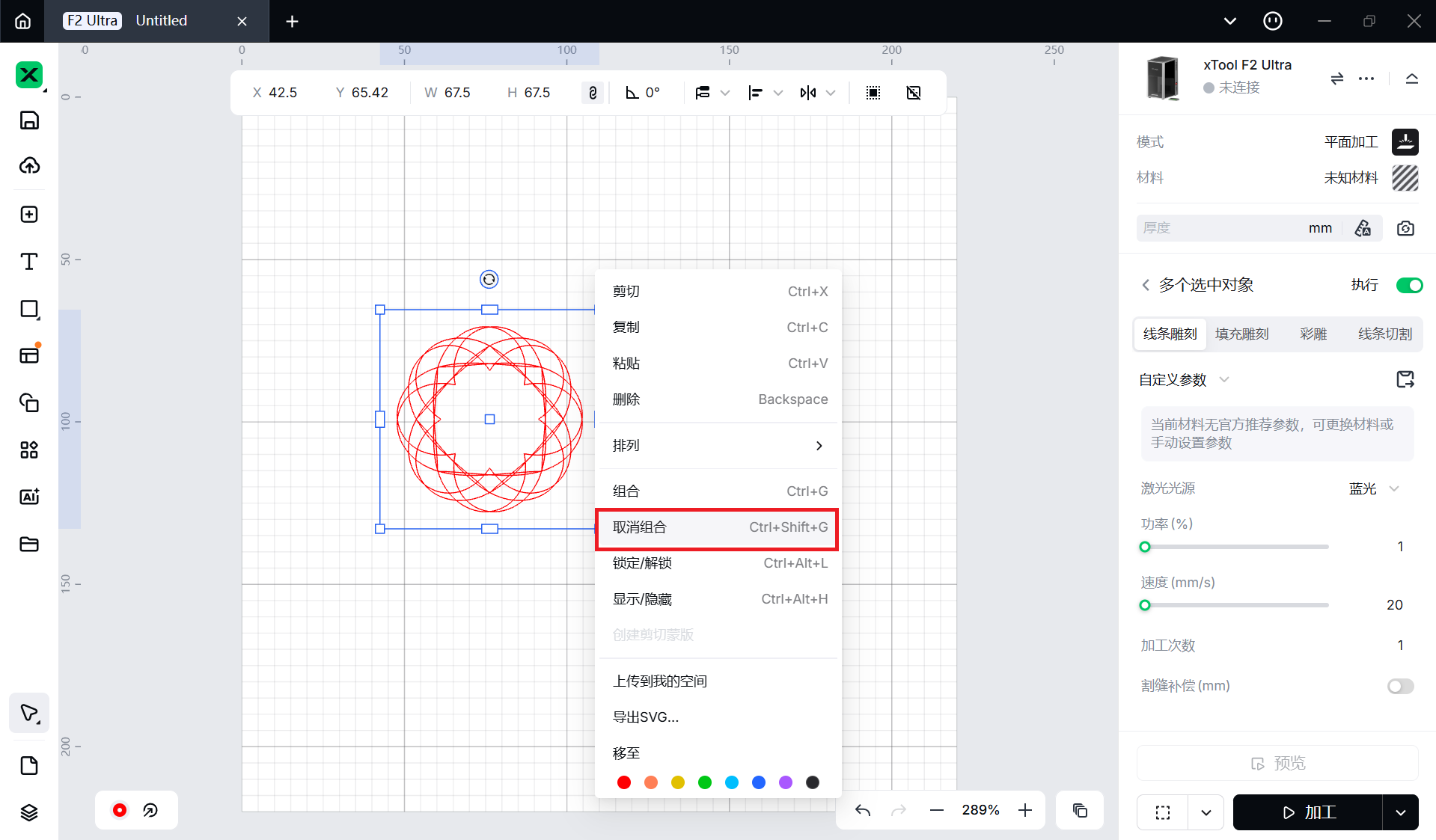

点击“完成”即可在画布上生成一个环形阵列。此阵列基于您的参数设置，每个元素的差值相等。环形阵列会自动分组，但您可以通过取消分组来单独调整每个元素。
提醒：
设置参数时，请务必参考您的设备和具体材料的推荐参数。如果参数过高或过低，加工时可能会引起火灾。此外，加工时请务必观察设备。
