提示： 操作前，请先连接 xTool F1 Ultra 与 XCS。详细操作，请查看：连接 xTool F1 Ultra 与 XCS。
¶ F1 Ultra加工矢量图视频教程
加工矢量图视频教程：
¶ F1 Ultra加工位图视频教程
加工位图视频教程：
¶ 1. 选择加工模式和材料名称

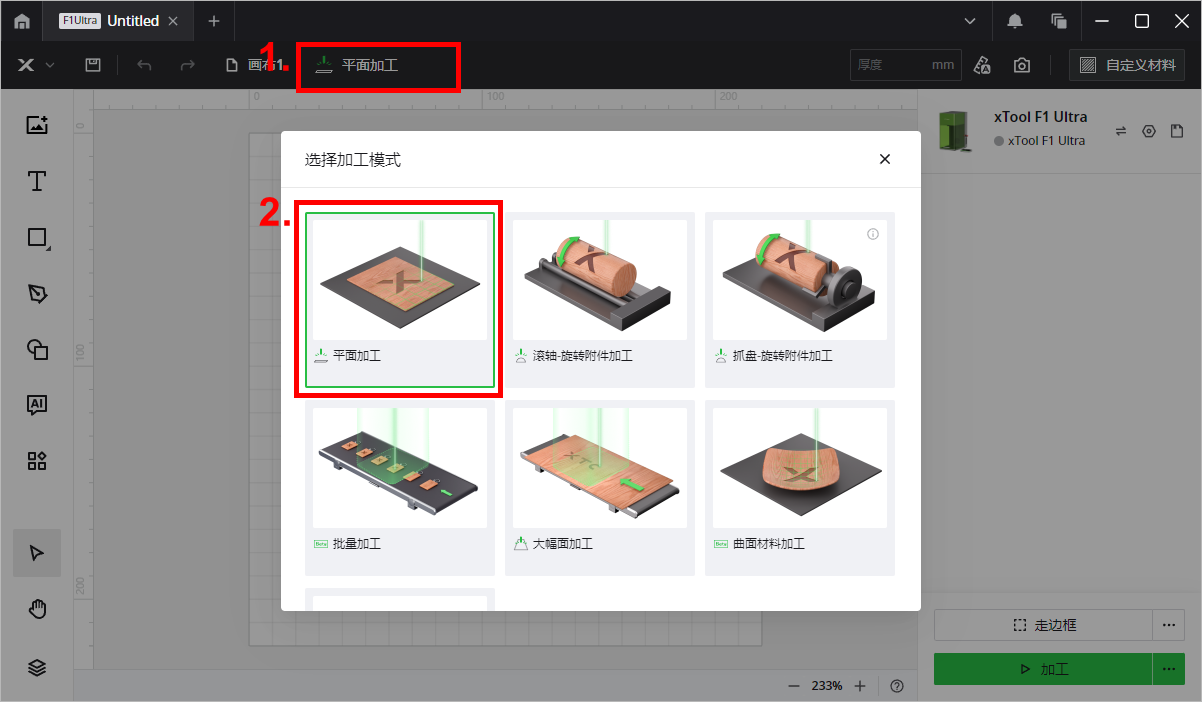

（1）在 XCS 顶部，点击当前加工模式名称，在弹窗中选择“平面加工”。

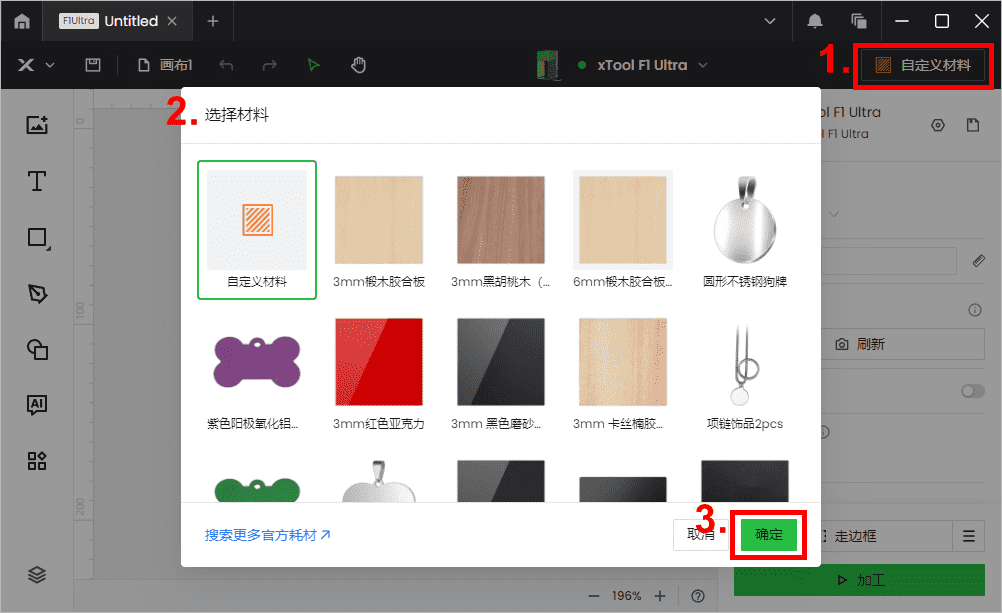

（2）在 XCS 右上角，点击“自定义材料”按钮，选择你所用的材料的名称，然后点击“确定”。
提示：
- 点击“搜索更多官方耗材”进入 xTool 耗材参数库可查找更多材料。
- 如未找到对应的材料名称，可选择“自定义材料”。
- 使用材料列表或耗材库中的材料，软件将根据材料类型自动设置加工参数。软件自动生成的参数对 xTool 官方材料应用效果最佳，你可以根据需要对参数进行调整。
¶ 2. 放置材料，激光对焦
（1）打开防护罩，将材料平整放置于底板上，使设备投射的蓝色光斑落于材料表面。
注意：
- 如需切割材料，建议先在底板上放置刀条板，使刀条板的棱条朝向排烟口方向。这样，可以减轻材料背部熏黄，并保护底板。
- 如加工材料较轻，建议使用胶带或双面胶等工具固定材料，以免材料受排气扇的气流影响而发生移动。
（2）按住触屏控制器上的激光器升/降按钮，使激光器上升或下降，直至红色和蓝色指示光斑重合，完成对焦。
提示： 蓝色光斑固定不动。若激光器上升，则红色光斑向左移动；若激光器下降，则红色光斑向右移动。
在 XCS 右上角，可查看手动对焦测出的材料厚度。
提示： xTool F1 Ultra 支持自动对焦和手动对焦，此处以手动对焦为例。更多对焦操作，请查看：激光对焦。
¶ 3. 拍摄背景，设计加工图案

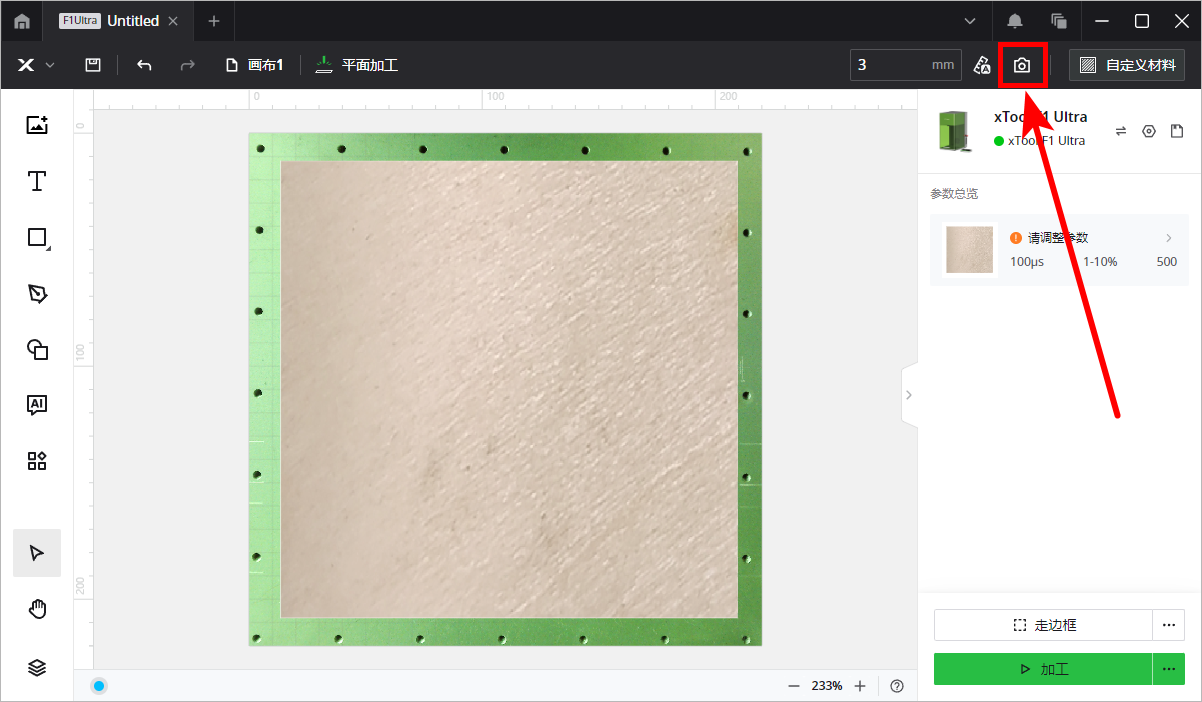

（1）在 XCS 右上角，点击“刷新背景”图标
，拍摄加工区域的图片。
提示： 拍摄的照片用于作为画布背景，帮助你确定加工对象的摆放位置。
注意： 为了提高对位精度，建议完成对焦后再拍摄背景。

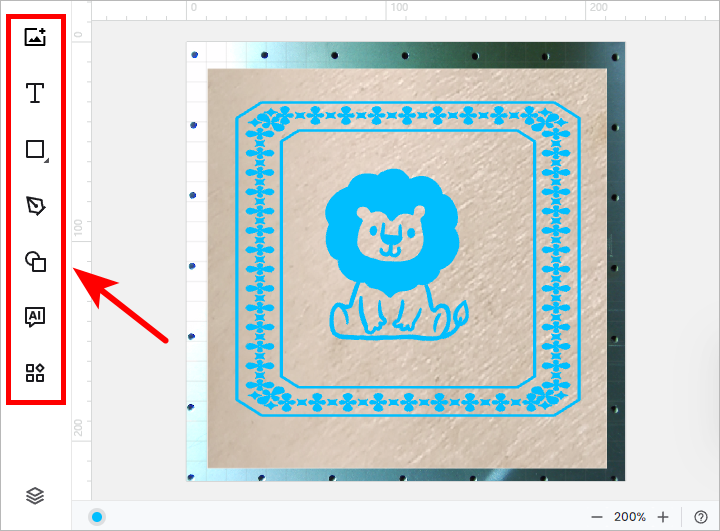

（2）使用画布左侧的工具，在画布中创建对象。
注意： 确保对象位于材料区域内。
提示： 你可以导入图像、插入图形、输入文字或绘制图案等。

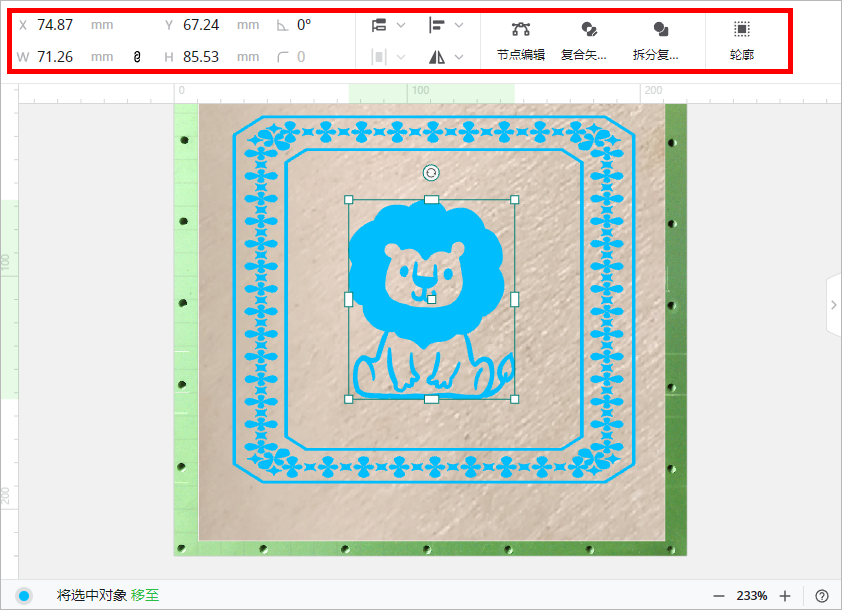

（3）选中对象，使用画布上方的编辑功能，进一步调整对象。
提示： 关于使用 XCS 设计加工图案的详细说明，请查看：xTool Creative Space。
¶ 4. 设置加工参数与加工路径

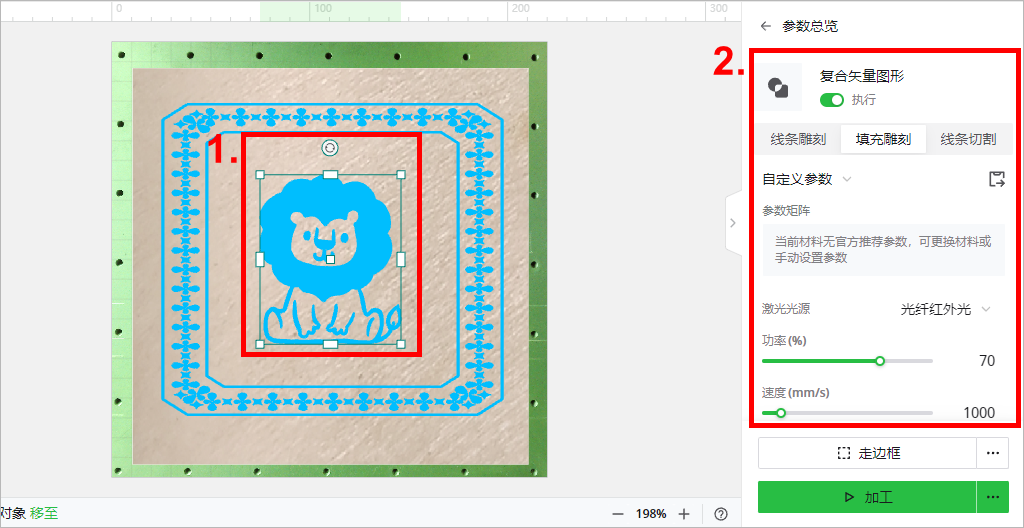

（1）选中画布中的对象，在画布右侧为选中的对象设置加工参数。
注意：
- 设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
- 位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
提示： 关于各参数的详细说明，请查看：加工参数说明。
（2）在软件右下角，点击
按钮，设置激光加工路径。
- 避烟模式
若开启避烟模式，设备会选择受烟雾影响较小的路径进行加工。对于加工容易产生浓烟的材料，建议开启此模式。
提示： 激光加工时，若材料产生的烟雾过大，会对激光光束造成遮挡，进而影响加工效果。
- 加工路径设置
- 自动规划： XCS 以效率优先为原则，为您自动规划加工路径。
- 自定义： 手动设置激光加工路径。
¶ 6. 预览加工区域
走边框，即激光光斑将沿着加工对象的边缘移动，使你能够在材料表面预览加工区域。具体操作步骤如下：
（1）在软件右下角，点击“走边框”旁边的
图标，设置走边框参数。
- 出光功率： 走边框时，激光器的出光功率。请勿设置过大的功率，以免灼烧材料。
- 模式：“矩形”指激光光斑沿着加工对象的矩形外框移动；“外轮廓”指激光光斑沿着加工对象的外轮廓移动。

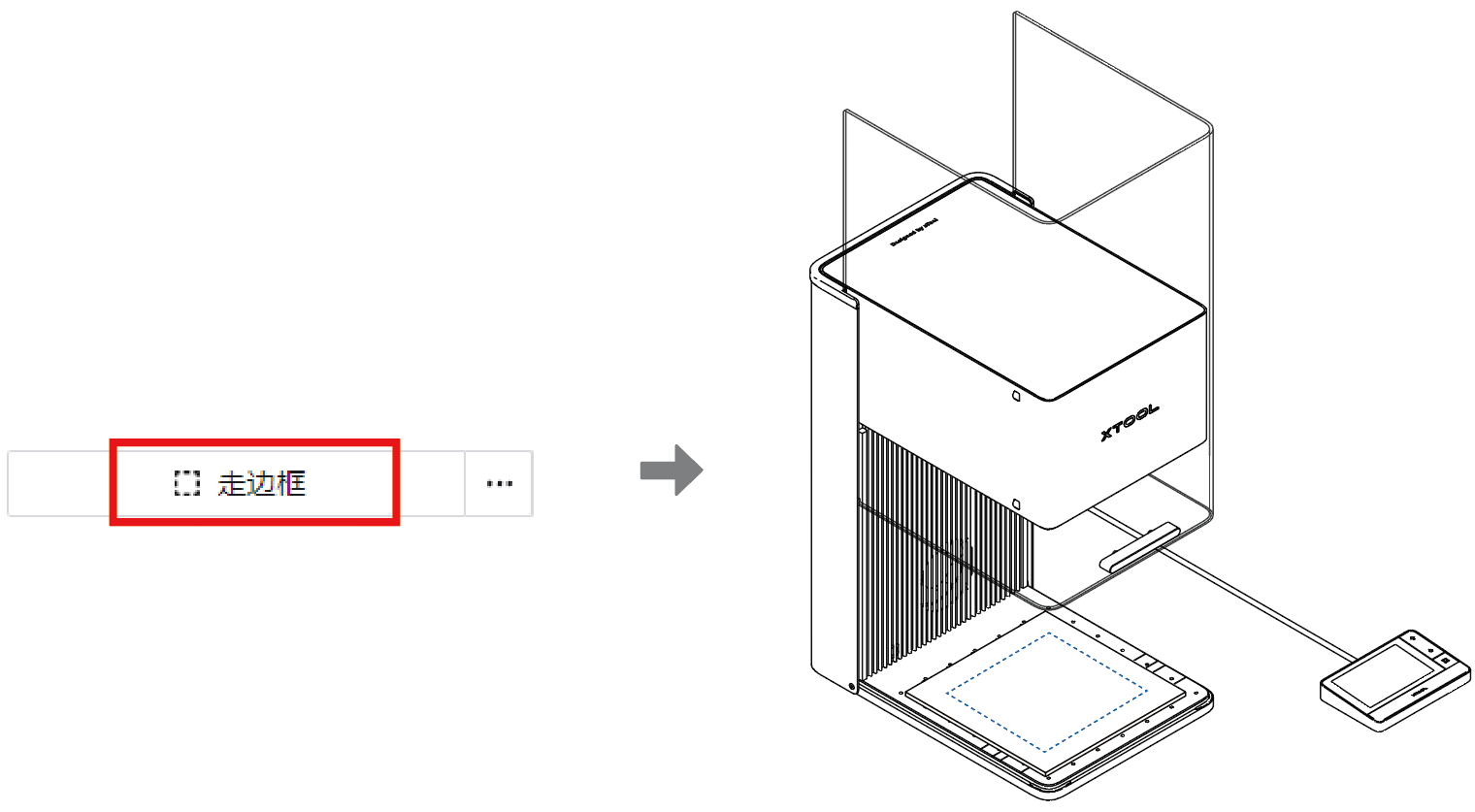

（2）点击“走边框”，激光光斑将沿着加工图案的边缘移动，使你能够在材料表面预览加工区域。
在软件右下角点击“停止走边框“，可结束预览。
若加工区域不理想，可在 XCS 画布中对元素进行调整，xTool F1 Ultra 将同步调整走边框区域，实时显示实际加工位置。
¶ 7. 开始加工

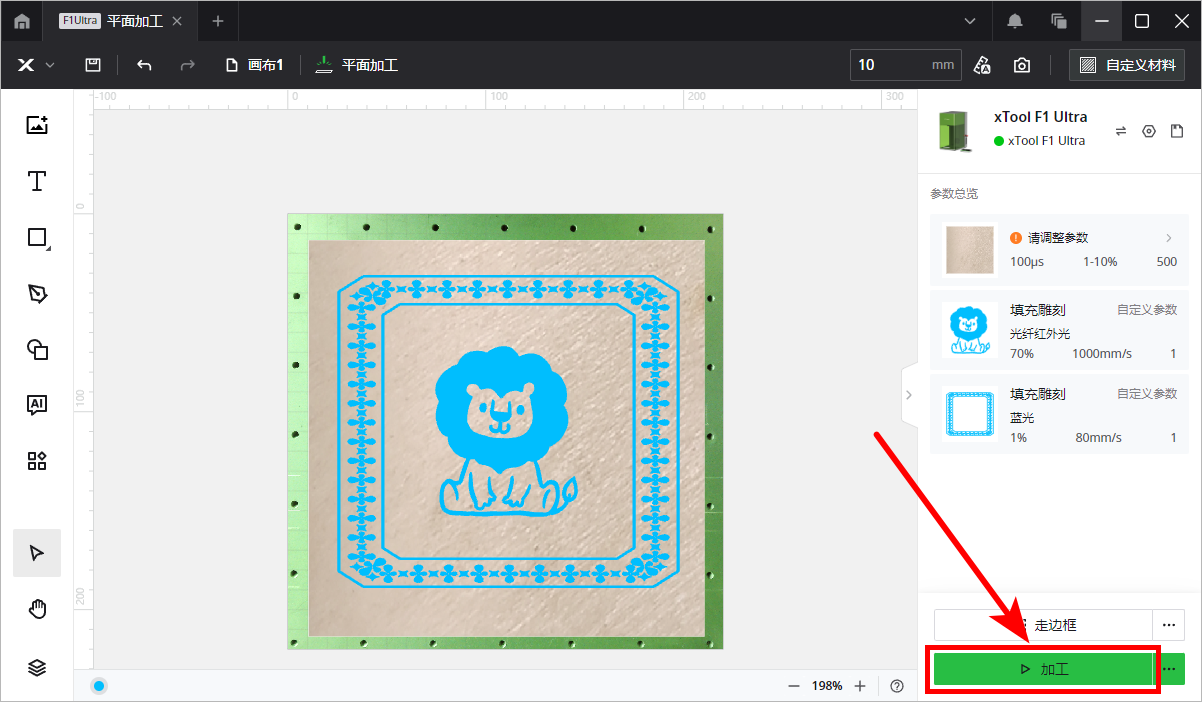

（1）在 XCS 右下角，点击“加工”按钮。
（2）进行加工预览。

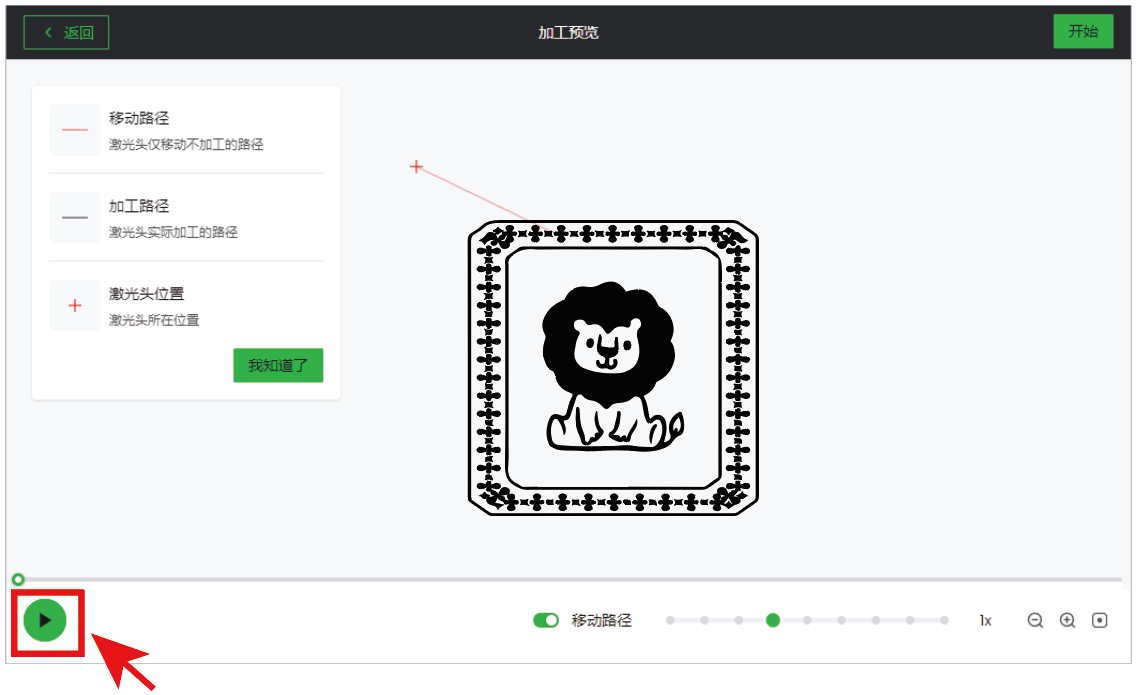

点击左下角的
按钮，可观看加工路径模拟动画。在按钮右侧，你还可以设置“移动路径”的开启与关闭，以及动画速度的快慢等。

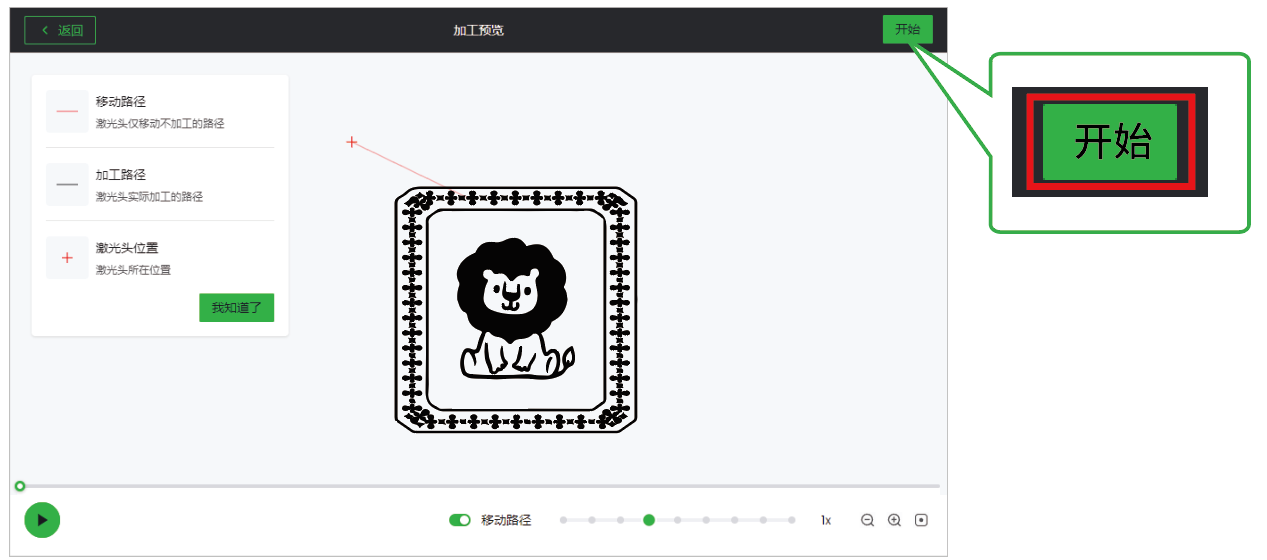

（3）在 XCS 中点击“开始”。XCS 显示“就绪”后，关闭 xTool F1 Ultra 的防护罩，按一下触屏控制器上的加工按钮，开始加工。
注意： 激光加工时，请保持防护罩关闭，或者佩戴可屏蔽 455 nm 和 1064 nm 波段激光的护目镜。
