¶ 问题描述

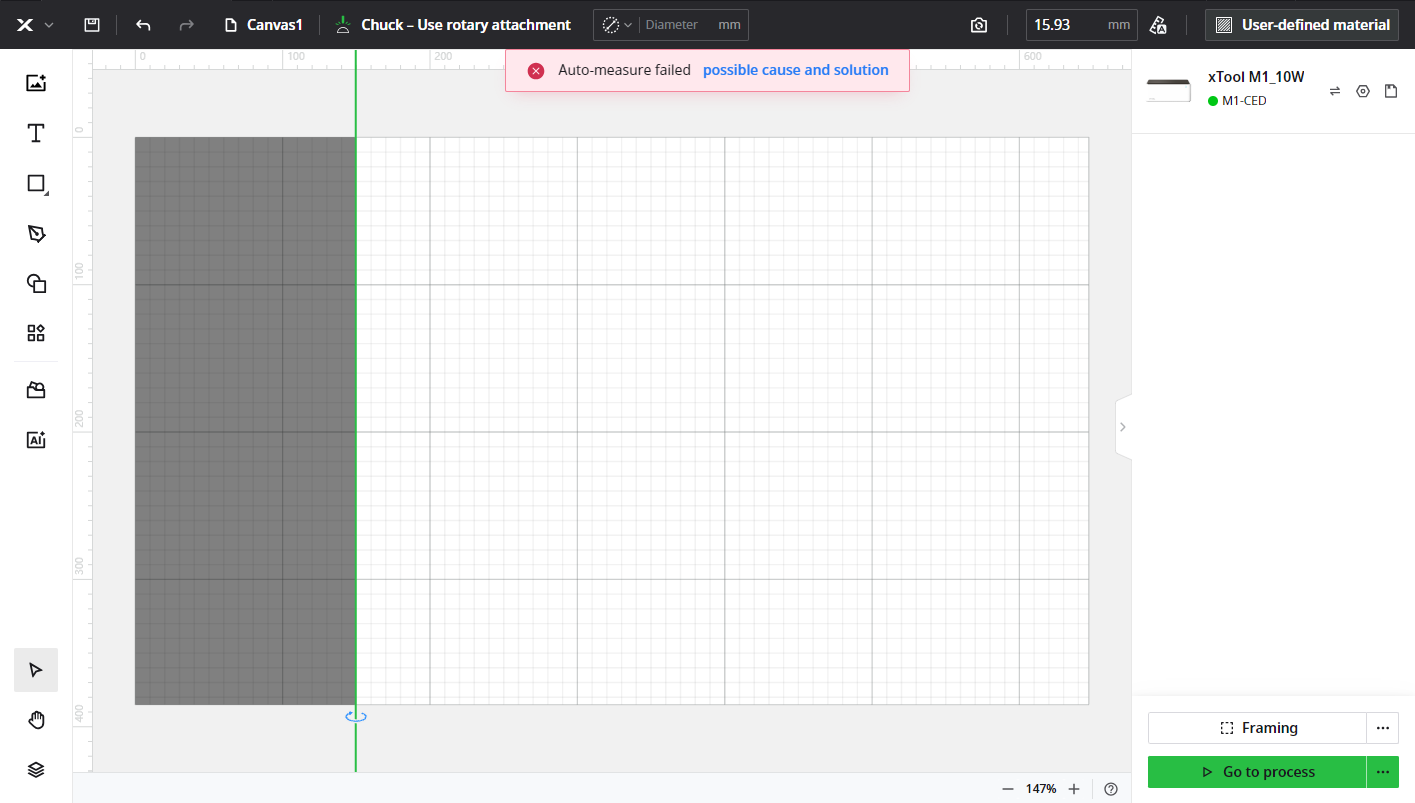

- 点击 “自动测量” 按钮时，如果遇到弹出提示 “自动测量失败” 的错误信息，请参考 这篇文章 进行故障排查。
¶ 为什么会这样
- M1 的盖子没有正确关闭。
- 待加工的材料被放置在自动测量的焦点范围之外。
- 周围光线太强。
- 要加工的材料是红色、透明或高反射性。
- 霍尔开关连接电缆松动或霍尔开关坏了。
- 自动测量灯故障。
- M1 的相机刷新可能出现故障。
¶ 如何修复
¶ #1 检查盖子
- 检查盖子是否关上正确;否则，自动测量无法继续。
- 如果没有，请正确关闭它。
- 如果不是这种情况，请继续执行下一步。
¶ #2 检查材料高度
- 在增高底座上使用蜂窝板操作 M1 时，检查材料高度是否位于可测量范围内。
- 如果没有，请相应地调整材质高度，确保其落在可测量范围内。
- 如果不是这种情况，请转到下一步。
¶ #3 检查周围照明
- 检查 M1 是否在过亮的环境中运行。
- 由于 M1 机盖上的强烈光线会中断自动测量，因此建议避免在过强的光线下作 M1。
- 如果不是这种情况，请转到下一步。
¶ #4 检查材料
- 检查待加工的材料是否为红色、透明或高反射性，因为材料的颜色和特性会影响自动测量。
- 如果是这样，请在材料上放一张白纸或用尺子手动测量厚度。
- 如果不是这种情况，请继续执行下一步。
¶ #5 检查霍尔开关
- 打开盖子，听到是否有“哔”声。
- 如果是，则排除了霍尔开关故障。继续执行下一个故障排除步骤。
- 否则，这表明霍尔开关连接电缆松动或霍尔开关已发生故障（仅在极少数情况下）。
- 重新插入霍尔开关连接线或更换新的连接线。有关更多详细信息，请参阅下面的视频教程。
M1更换霍尔传感器教程：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。
¶ #6 检查自动测量灯

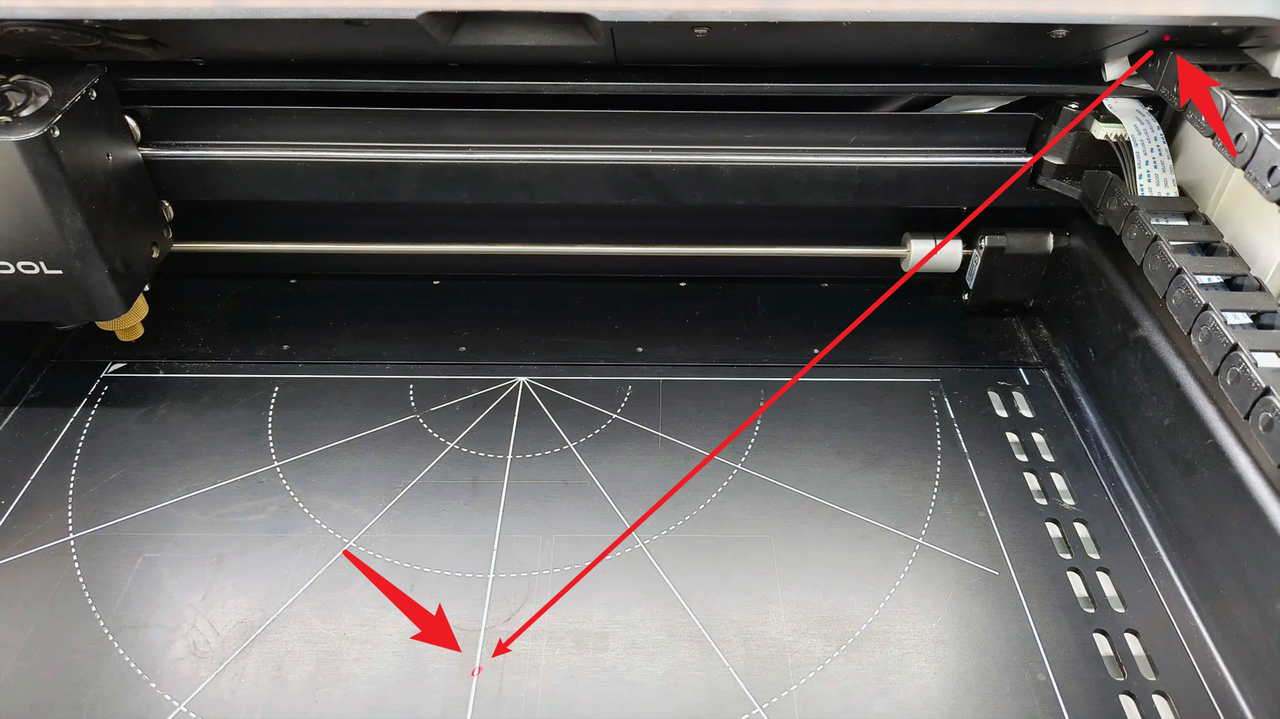

- 检查M1运行时，自动测量光是否在底板上留下红点（参照上图），因为自动测量功能需依靠该光线通过计算材料与设备之间的距离来测定材料厚度。
- 如果是，则表示自动测量灯工作正常。继续执行下一步。
- 否则，自动测量灯电缆插头可能松动。请按照以下说明进行固定。
- 关闭 M1 电源。
- 将 M1 倒置并取下主控板保护盖。
- 用底板盖住激光模块。

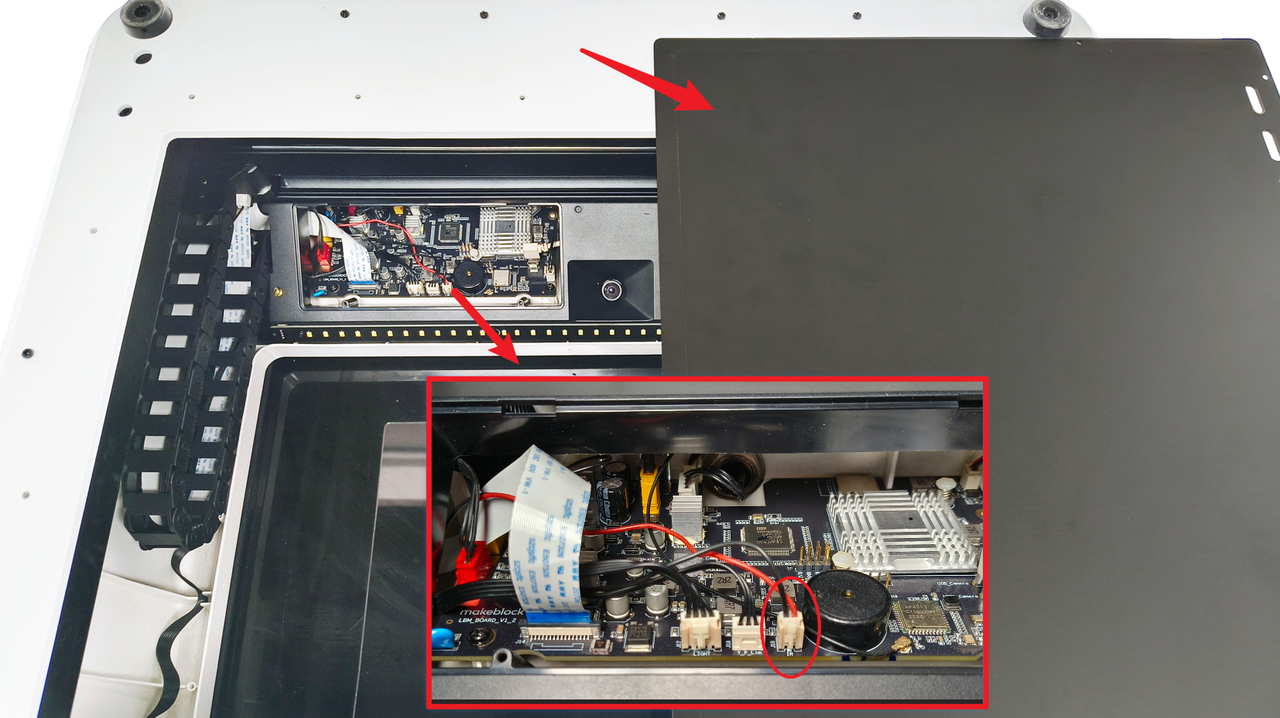

- 重新连接自动测量灯电缆插头（见下图）并检查它在重新启动时是否亮起。
¶ #7 检查相机刷新失败
- 重新启动 M1 和 XCS 以检查是否有任何相机刷新失败弹出消息。
- 如果出现信息，请按照相应的故障排查指南获取建议：排除 M1 的相机刷新故障
- 如果不是这种情况，请继续执行下一步。
¶ #8 更多帮助

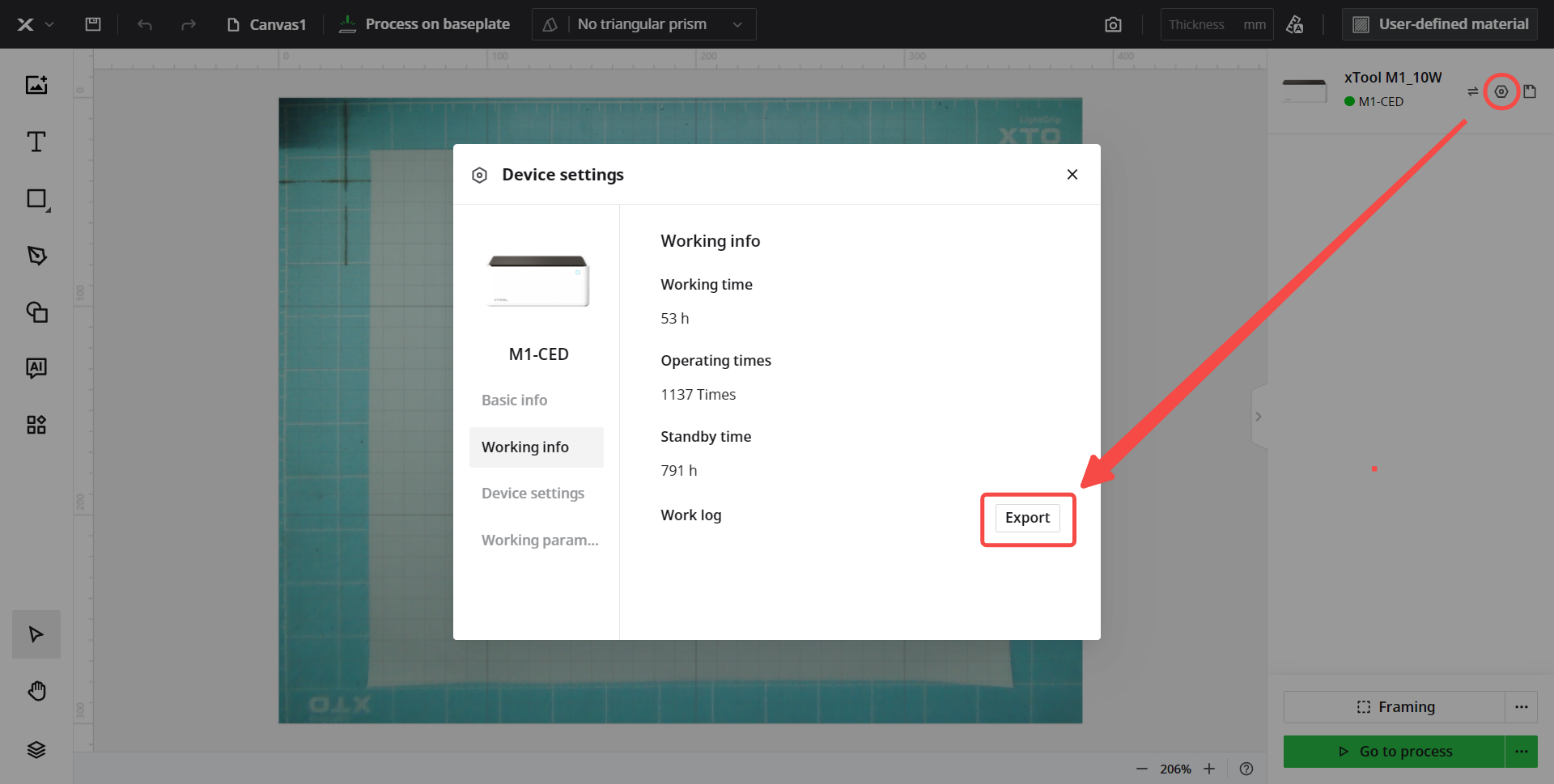

- 如果执行上述步骤后问题仍然存在，请导出 M1 的工作日志以获得进一步的帮助。

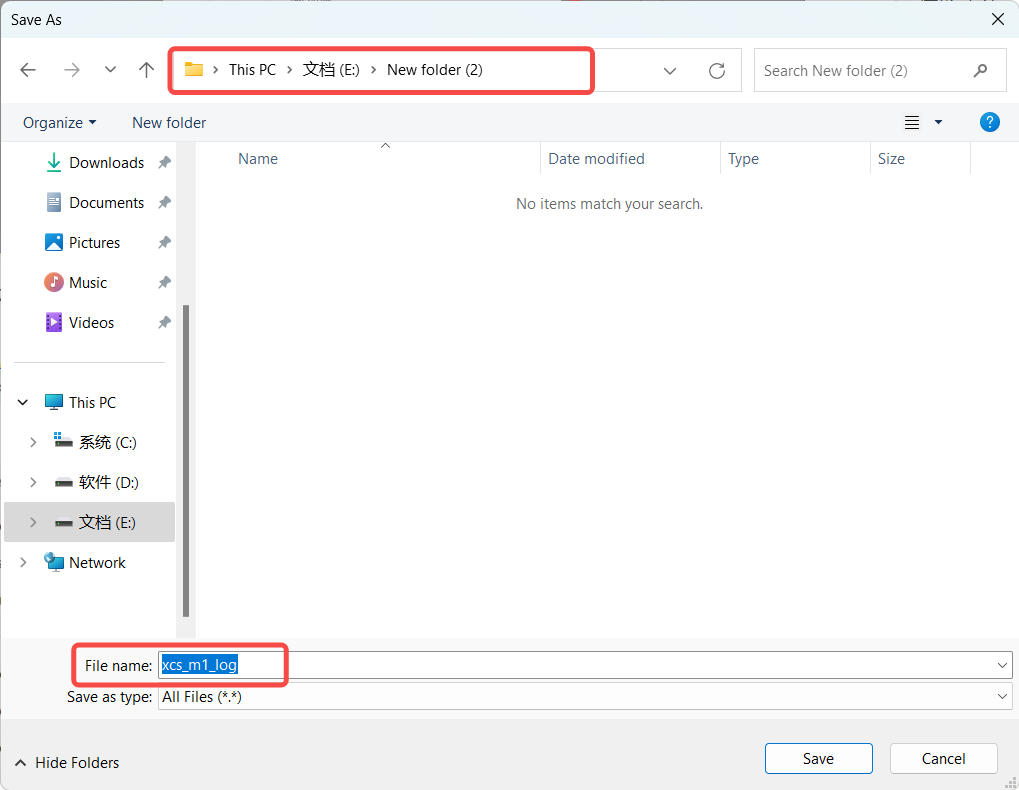

- 将工作日志文件文件夹保存在您选择的目录中。工作日志将帮助专家诊断问题。
- 联系 xTool 客户服务，并提供工作日志和演示问题的视频。
