¶ 适用情况：
在使用"刀条平面加工模式"下的"精准测量"功能时，可能会出现超过1mm的测量误差。本指南提供 P2 激光切割机精准测量功能的校准步骤，帮助您将测量误差控制在1mm的可接受范围内。
适用类型

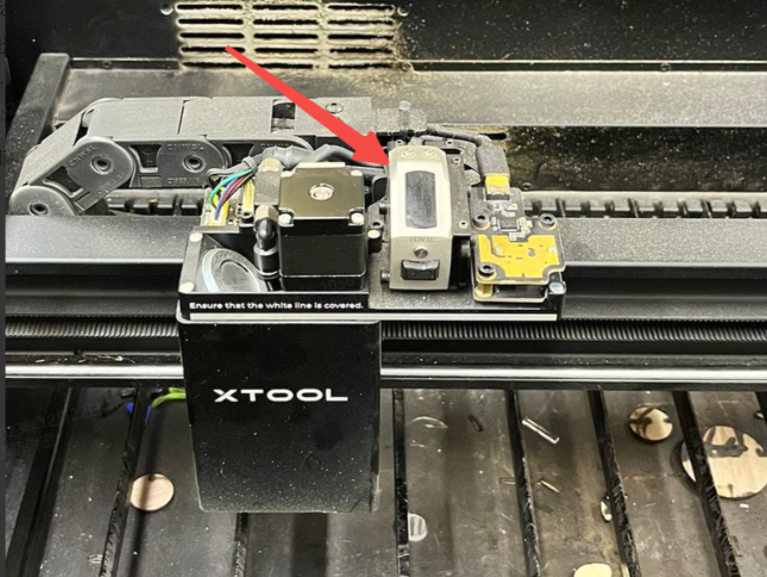

本指南仅适用于带有图 1 所示距离传感器的 xTool P2 型号。（图 2 所示的传感器型号请参考：https://wiki.makextool.com/zh/p2/calibration-guide/calibrate-the-aimed-measure。
- 您可以通过卸下激光模块的上盖来确认传感器型号。
 图 1 |
 图 2 |
¶ 校准前
¶ 排查 3 个方面
如果这些故障排除步骤解决了测量误差，则可能不需要校准。
- 检查X轴型材是否歪斜，如歪斜，请按下面教程进行矫正：https://wiki.makextool.com/zh/p2/faq/processing-2
- 检查材料和刀条是否平整，如果不平整请调整后重新测量；
- 避免使用透明或高反射率材料进行校准，因为这些材料会导致测量误差。如有必要，请用白纸覆盖此类材料。
- 如果以上没有解决近景测量误差大的问题，请按下面步骤进行近景测距校准。
¶ 材料准备：
- 一台 Windows 或 Mac 电脑（安装了 xTool Creative Space 版本 2.3 或更高版本）。

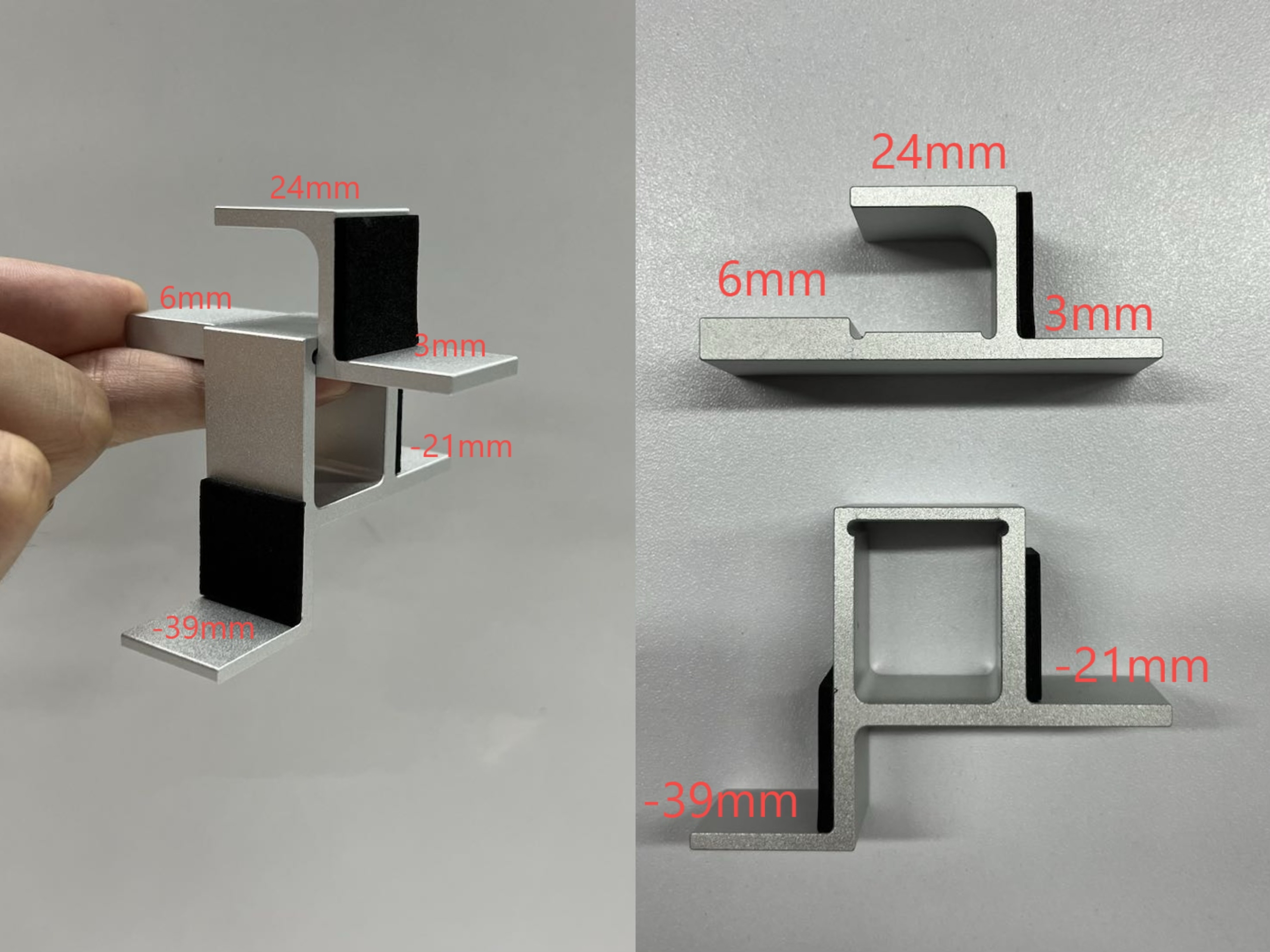

- 红外测距校准工具*1套（实物如下图，可联系 xTool 售后团队获取）；
说明： 如果您有3D打印设备，可以下载校准工具模型并使用浅色的耗材打印出来进行校准，并对照上图工具图片，将贴黑色泡棉的区域贴上黑色胶带或黑色油性笔涂黑。Calibration tool model.zip
¶ 校准程序
¶ #1 访问设备设置
- 将机器连接到电脑后，单击右上角的齿轮图标打开设备设置。
- 根据您计算机的作系统，按相应的键盘快捷键加载“距离测量”：
- 对于 Windows：Ctrl + Shift + C
- 对于 Mac：Command+ Shift ⇧ +C
- 选择 距离测量 ，单击 校准。
¶ #2 校准方法的选择和准备
- 选择相应的校准方法。
-
在 Targeted measure （目标测量） 部分中，单击 Calibrate （校准）。
-
-
单击 Start 以校准目标测量。
-
单击 Ready（就绪），然后单击 Ready（就绪） 以继续。
- 为校准过程准备机器。
-
在设备上安装所有板条，在每两个板条之间跳过两个插槽。
-

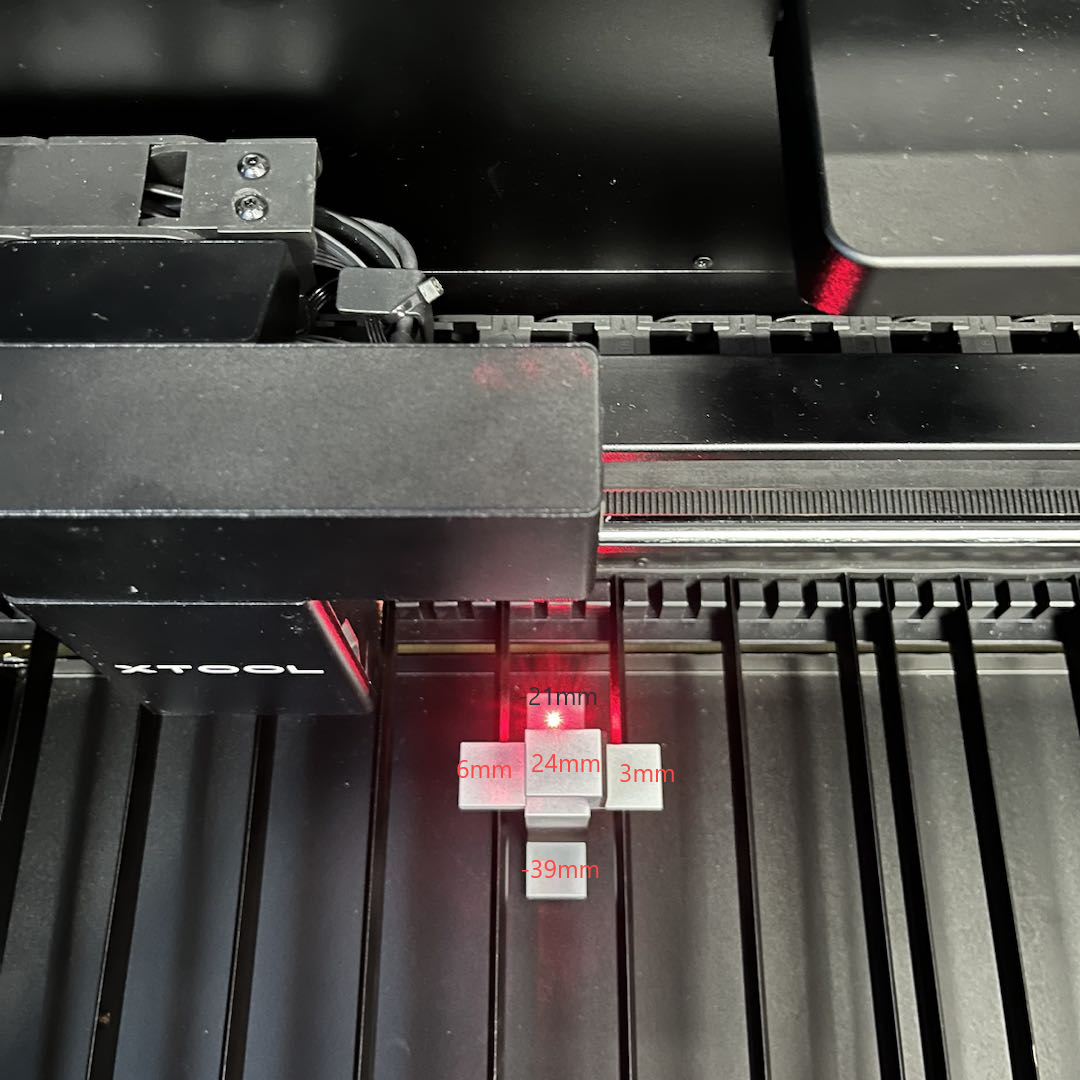

组装校准工具组，并确保 -21 mm 侧的位置如设备准备页面上所示。
-
-
准备好后，单击 Next（下一步）。
¶ #3 红点定位和结果比较
- 红点定位
-

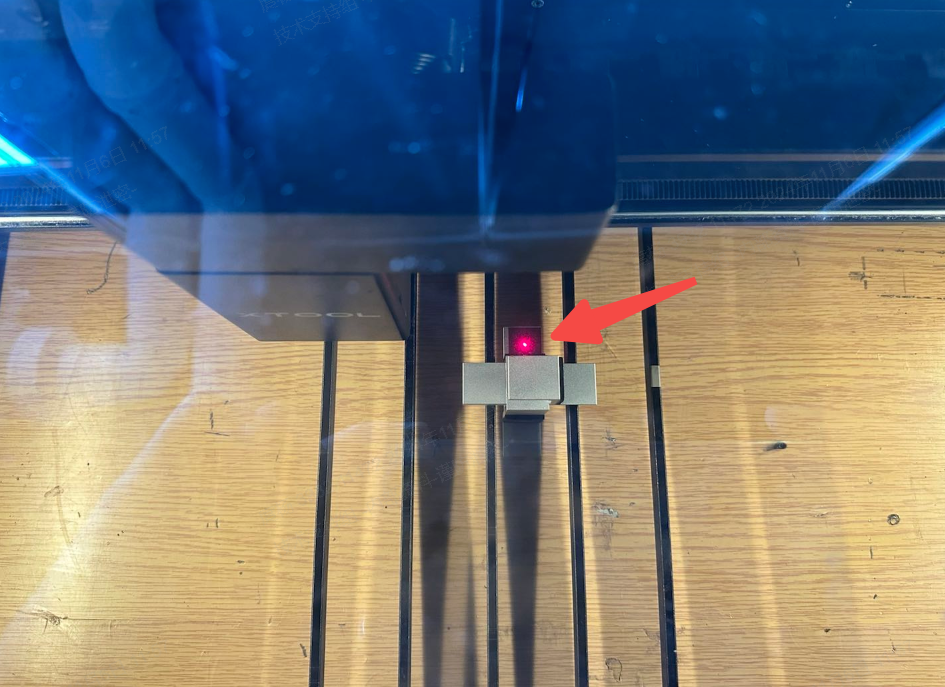

在红点定位页面上，使用箭头按钮调整激光模块，直到红点如图所示在校准工具组的表面上居中。
-
-
调整完成后，单击 Next（下一步）。校准过程将自动开始。
-
验证红点是否位于工具集平行于底板的不同侧面，然后等待该过程完成。
- 结果比较
-
如果图形匹配，请单击 Yes （是）。激光模块会自动回到原位，P2 就可以使用了。
-
-
如果图形不同，请单击 No 并重复校准步骤。
