¶ 概述
本文提供了P2S激光雕刻机同轴红光在校准期间无法显示的故障排查步骤。该问题通常由以下原因引起：
校准操作错误：在xTool Creative Space（XCS）软件中执行校准步骤时出现错误；
硬件问题：同轴红光模块或其相关组件存在故障。
💡 定义：激光雕刻机/切割机的同轴红光是与主激光束光路对齐的红色辅助光束，主要用于：
- 校准：帮助用户在校准过程中目视确认激光对准；
- 故障诊断：为激光系统问题提供视觉参考。
¶ 工具准备
- 已安装 XCS 的电脑
- 美纹纸
¶ 故障排查过程
¶ #1 对于潜在的操作错误
¶ 验证同轴红光激活
- 开启机器并通过USB连接电脑·，确保 XCS 软件完全关闭。

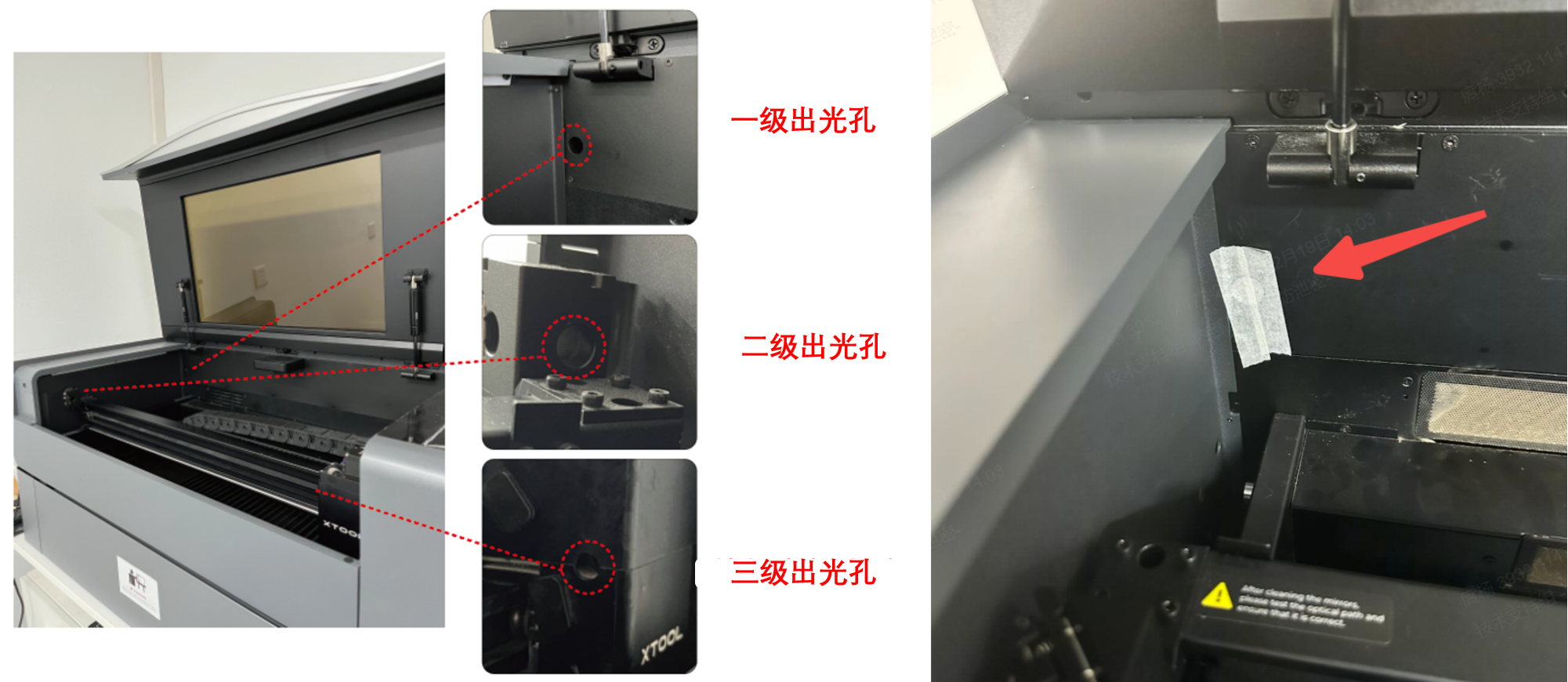

- 在机器第一个光路孔处贴上美纹纸胶带（参考下图）；
- 打开 Web 浏览器并按顺序输入以下 链接（确保任何 VPN 都处于关闭状态，因为它可能会影响命令执行）。

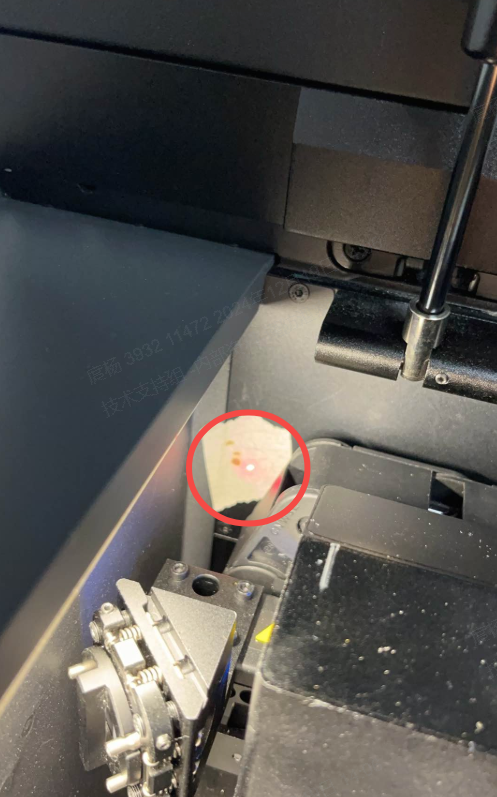

- 打开红灯后，按 Enter 键并观察遮蔽胶带上的红灯是否亮起。如果红灯亮，则表示校准过程中存在操作错误，否则请继续下一步。
¶ #2 排查硬件问题
¶ 检查红光模块连接
- 关闭并拔掉设备电源；
- 小心地取下机器的后上盖，请参考此视频指南：https://support.xtool.com/article/1691。

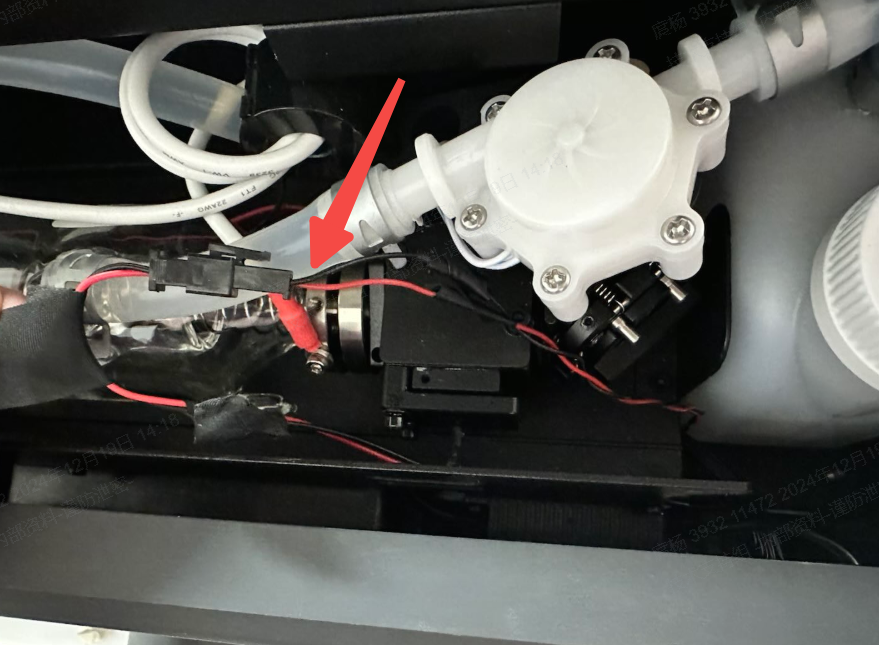

- 目视检查红灯模块的连接线是否有任何损坏或断裂。
若发现脱落且具备操作能力，可尝试重新接线
注意：错误接线可能导致进一步问题
临时校准替代方案（如果需要）：
- 若红光模块故障且需紧急使用，可切换至P2旧版校准方法：https://wiki.makextool.com/zh/p2/calibration-guide/optical-path。
注意：此为临时解决方案，非永久解决方案。
¶ 联系售后技术支持更换硬件
- 如果上述步骤无法解决问题，特别是如果红灯对您的过程至关重要，请联系客户支持团队以请求更换红灯组件（激光管）。
