xTool P2 扩展底座套装中包含一把软尺，可帮助你快速确定底板的放置层。
¶ 了解软尺上的刻度
注意：
软尺上的标注为英文，具体含义如下：
Riser base level (baseplate right side up) 表示底板正面朝上在扩展底座上的放置层
Riser base level (baseplate upside down) 表示底板反面朝上在扩展底座上的放置层

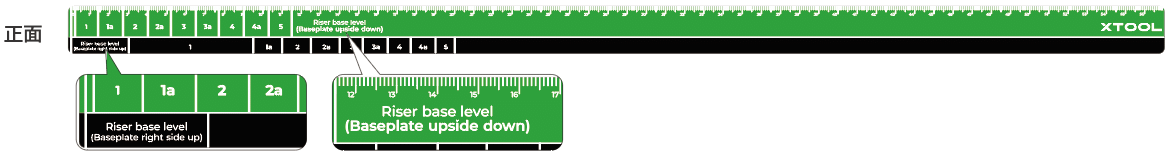

正面的刻度可用于测量材料的厚度并相应地确定 xTool P2 底板的放置层。
| 刻度 | 描述 |
|---|---|
| Riser base level (baseplate right side up) | 这一行刻度仅适用于底板正面朝上放置的场景。 读数表示底板在扩展底座上的放置层。 例如，如果材料的厚度处于 挡位 1a 的范围，则将底板置于扩展底座的 1a 放置层。 |
| Riser base level (baseplate upside down) | 这一行刻度仅适用于底板反面朝上放置的场景。 读数表示底板在扩展底座上的放置层。 例如，如果需要将底板反面朝上放置且材料的厚度处于 挡位 2 的范围，则将底板反面朝上置于扩展底座的 2 放置层。 |
注意：
软尺上的标注为英文，具体含义如下：
RA2 表示背面刻度适用于 xTool P2 配合旋转附件二代一起使用的场景。
Without riser base 表示滚轴模式下，旋转附件可直接放置在 xTool P2 底板上，无需使用扩展底座。
Riser base level 表示滚轴模式下，底板在扩展底座上的放置层。
Roller level 表示滚轴模式下，旋转附件可调滚轴的挡位设置。需注意，在这一行中，绿色色块表示挡位 C。
Riser base level for chuck 表示爪盘模式下，底板在扩展底座上的放置层。

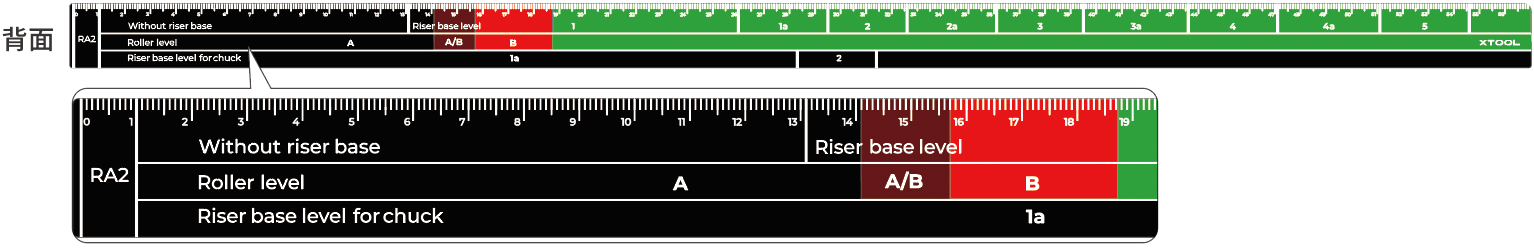

背面的刻度可用于测量材料的周长并相应地确定 xTool P2 底板的放置层以及可调滚轴的挡位。
| 刻度 | 描述 |
|---|---|
| Without riser base | 这一行刻度仅适用于旋转附件的滚轴部件。 如果材料的周长不超过 131 mm，你无需拆除 xTool P2 的底板，可直接将旋转附件置于底板之上。 |
| Riser base level | 这一行刻度仅适用于旋转附件的滚轴部件。 当材料周长大于 131 mm 时，读数表示底板在扩展底座上的放置层。 |
| Roller level | 这一行刻度仅适用于旋转附件的滚轴部件。 读数表示可调滚轴的挡位。 注意绿色色块表示挡位 C。 |
| Riser base level for chuck | 这一行刻度仅适用于旋转附件的爪盘部件。 读数表示底板在扩展底座上的放置层。 |
¶ 示例
¶ 加工较厚材料
加工材料厚度为 130 mm 的材料时，使用软尺测量材料的厚度，并读取 Riser base level (baseplate right side up) 这一行的刻度。读数为 2a，表示可将底板放置于挡位 2a。
¶ 加工较长材料
加工材料厚度为 20 mm 的较长材料时，使用软尺测量材料的厚度，并读取 Riser base level (baseplate upside down) 这一行的刻度。读数为 1a，表示可将底板反面朝上放置于挡位 1a。
¶ 加工圆柱体

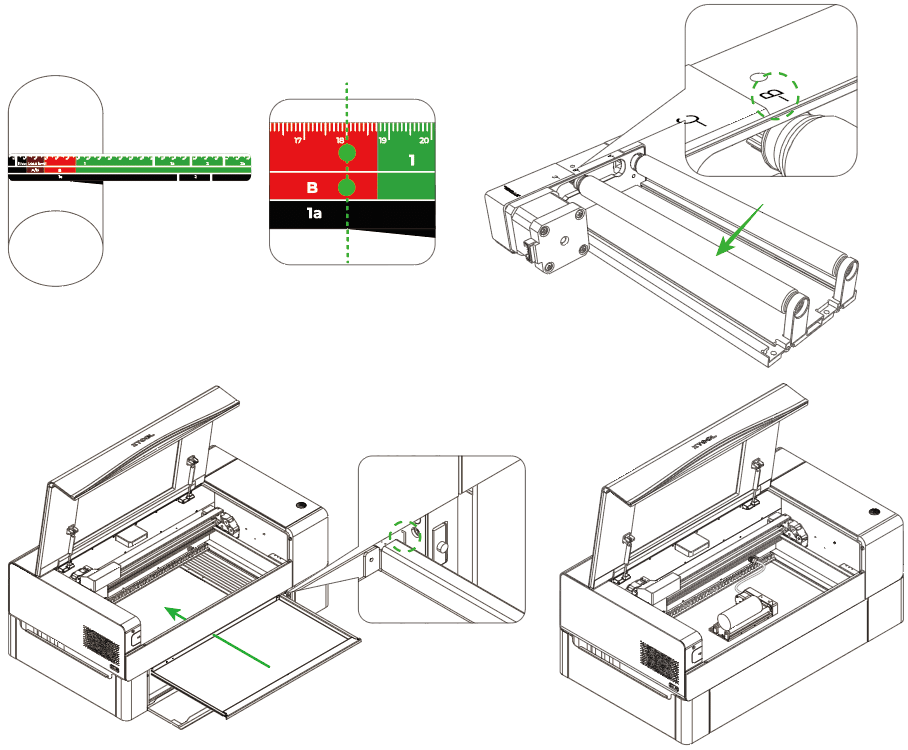

加工周长为 180 mm 的圆柱形材料时，使用软尺测量材料的周长，并读取 Riser base level 和 Roller level 这两行的刻度。扩展底座挡位读数为 1，滚轴挡位读数为 B，表示可将底板放置于扩展底座的挡位 1并将旋转附件的可调滚轴调整至挡位 B。
¶ 加工球体
加工球体时需要使用旋转附件的爪盘部件。

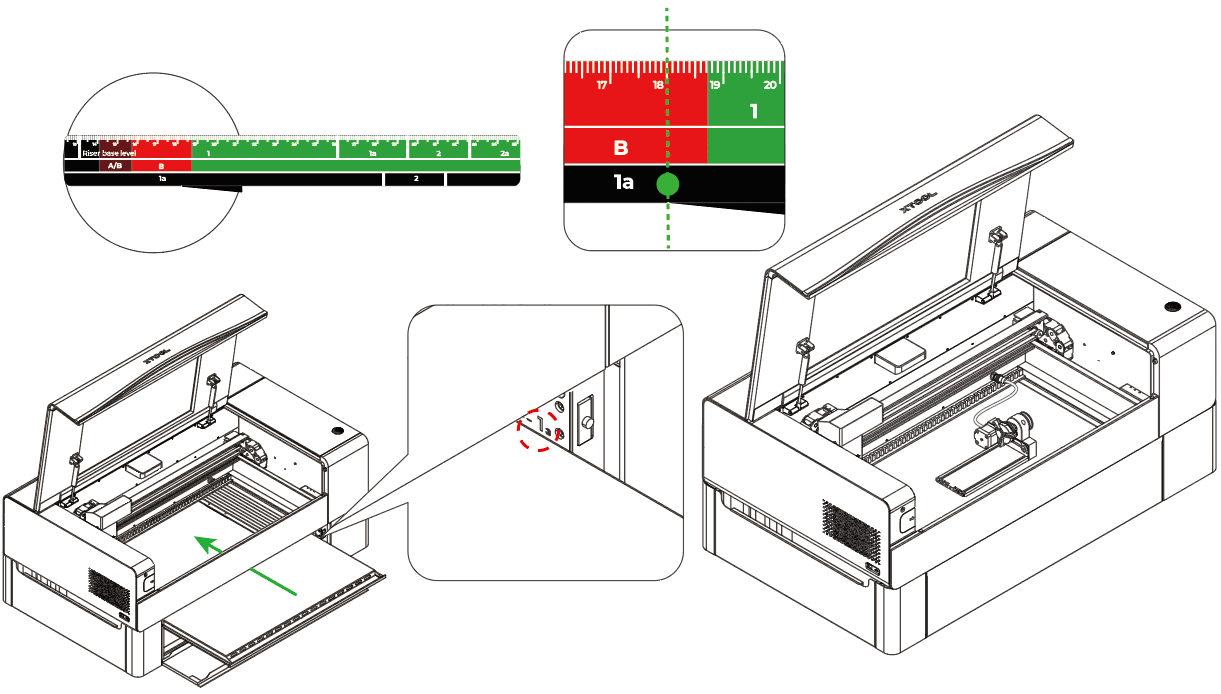

加工周长为 180 mm 的球体时，使用软尺测量材料的周长，并读取 Riser base level for chuck 这一行的刻度。扩展底座挡位读数为 1a，表示可将底板放置于扩展底座的挡位 1a。
提示： 有关如何设置爪盘组件来放置球体，详见“使用各模块和组件”。
