如需雕刻规则或不规则圆柱体材料，xTool P2 可搭配旋转附件使用，建议同时搭配 xTool P2 扩展底座一起使用。扩展底座可将机器垫高，大幅度地扩大加工材料的范围。
¶ 应用场景 1
xTool P2 + 旋转附件：可加工直径小于 42mm 的圆柱体
¶ 示例：加工直径为 35mm 的圆柱体
- 拆除所有刀条。
- 将旋转附件的可调滚轴调至 A 档。
- 将旋转附件放置到底板上并连接机器。
- 将材料放置在旋转附件上。
连接机器到 XCS。在界面顶端，选择加工模式为“滚轴-旋转附件加工”。
- 移动旋转附件，确保机器投射的红点落在圆柱体最高点上。
- 关盖并点击“刷新背景”按钮，获取摄像头捕捉到的画面。
- 点击“快速测量”，自动测量激光器和圆柱体最高点之间的距离。
- 在画布中插入加工元素，以星星为例。
- 选中加工元素，设置加工参数。
.png)

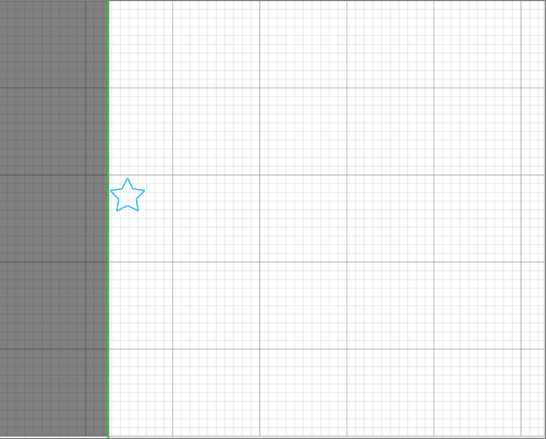

- 将对象移至绿线的右侧，并确保对象的左侧对齐绿线。
- 点击“加工”。
- 预览加工对象并点击”开始“。
- 在 xTool P2 上按下按钮开始加工。
¶ 应用场景 2
xTool P2 + 扩展底座 + 旋转附件：可加工直径不小于 42mm 的圆柱体和不规则圆柱形材料
需根据材料的直径范围确定底板的放置层，如下表所述。
|
滚轴模式 |
抓盘模式 |
||||
|---|---|---|---|---|---|
 |
1 | 42 ≤ d ≤ 83 |
 |
1 | 0＜ d ≤ 90 |
| 1a | 54 ≤ d ≤ 94 | 1a | 90 ≤ d ≤ 100 | ||
| 2 | 67 ≤ d ≤ 104 | ||||
| 2a | 79 ≤ d ≤ 115 | ||||
| 3 | 92 ≤ d ≤ 126 | ||||
| 3a | 104 ≤ d ≤ 139 | ||||
| 4 | 117 ≤ d ≤ 150 | ||||
| 4a | 129 ≤ d ≤ 163 | ||||
| 5 | 142 ≤ d ≤ 174 | ||||
在滚轴模式下还需根据材料的直径设置可调滚轴的档位，如下表所述。
|
|
A 档：3 ≤ d ≤ 50 |
 |
| B 档：45 ≤ d ≤ 60 |
 |
|
| C 挡：d > 60 |
 |
¶ 示例 1：滚轴模式—加工直径为 90mm 的圆柱体
（1）将底板置于扩展底座的 2 放置层，再将旋转附件和圆柱体放到底板上。
（2）在界面顶端，选择加工模式为“滚轴-旋转附件加工”。
（3）移动旋转附件，确保机器投射的红点落在圆柱体最高点上。
（4）关盖并点击“刷新背景”，获取摄像头捕捉到的画面。
（5）点击“快速测量”，自动测量激光器和圆柱体最高点之间的距离。
（6）在画布中插入加工元素，以星星为例。
（7）选中加工元素，设置加工参数。
（8）将对象移至绿线的右侧，并确保对象的左侧对齐绿线。
**提示：**注意对象的朝向。为了得到想要的效果，你可能需将对象进行水平翻转或垂直翻转。
（9）点击“加工”。
（10）预览加工对象并点击”开始“。
（11）在 xTool P2 上按下按钮开始加工。
¶ 示例 2：抓盘模式—加工直径为 75mm 的球体
（1）将底板置于扩展底座的 1 放置层，再将旋转附件和球体放到底板上。
固定球体前，需要将抓盘组件和尾座模块安装到旋转附件上。如需了解抓盘组件的安装和使用详情，请见“抓盘组件”。
（2）在界面顶端，加工模式选择为“抓盘-旋转附件加工”。
（3）移动旋转附件，确保机器投射的红点落在球体最高点上。
（4）关盖并点击“刷新背景”，获取摄像头捕捉到的画面。
（5）点击“快速测量”，自动测量激光器和球体最高点之间的距离。
（6）在画布中插入加工元素，以星星为例。
（7）选中加工元素，设置加工参数。
（8）将对象移至绿线的右侧，并确保对象的左侧对齐绿线。
提示：注意对象的朝向。为了得到想要的效果，你可能需将对象进行水平翻转或垂直翻转。（9）点击“加工”。
（10）预览加工对象并点击”开始“。
（11）在 xTool P2 上按下按钮开始加工。
