提示： 本文以“底板平面加工”为例，介绍使用手机端 XCS 控制 xTool S1 进行加工的流程。“旋转附件加工”和“丝网制版”模式下，XCS 的操作流程与底板平面加工类似。
如需了解“旋转附件加工”和“丝网制版”的详细操作步骤，请查看：加工圆柱材料（配合旋转附件使用）、加工印刷网版（配合丝网印刷机使用）。
¶ 加工说明
搭配不同的配件，xTool S1 可加工的材料厚度不同。
| 设备与配件组合 | 可加工材料厚度（H） |
|---|---|
| xTool S1 | 0 mm ＜ H ≤ 42 mm |
| xTool S1 + 刀条 | 0 mm ＜ H ≤ 34 mm |
| xTool S1 + 蜂窝板 | 0 mm ＜ H ≤ 15 mm |
| xTool S1 + 扩展底座 | 70 mm ≤ H ≤ 125 mm |
| xTool S1 + 扩展底座 + 蜂窝板 | 0 mm ＜ H ≤ 99 mm |
| xTool S1 + 扩展底座（支持送料版） | 15.5 mm ≤ H ≤ 133.5 mm |
| xTool S1 + 扩展底座（支持送料版） + 蜂窝板 | 0 mm ＜ H ≤ 106.5 mm |
¶ 操作步骤
¶ 放置材料

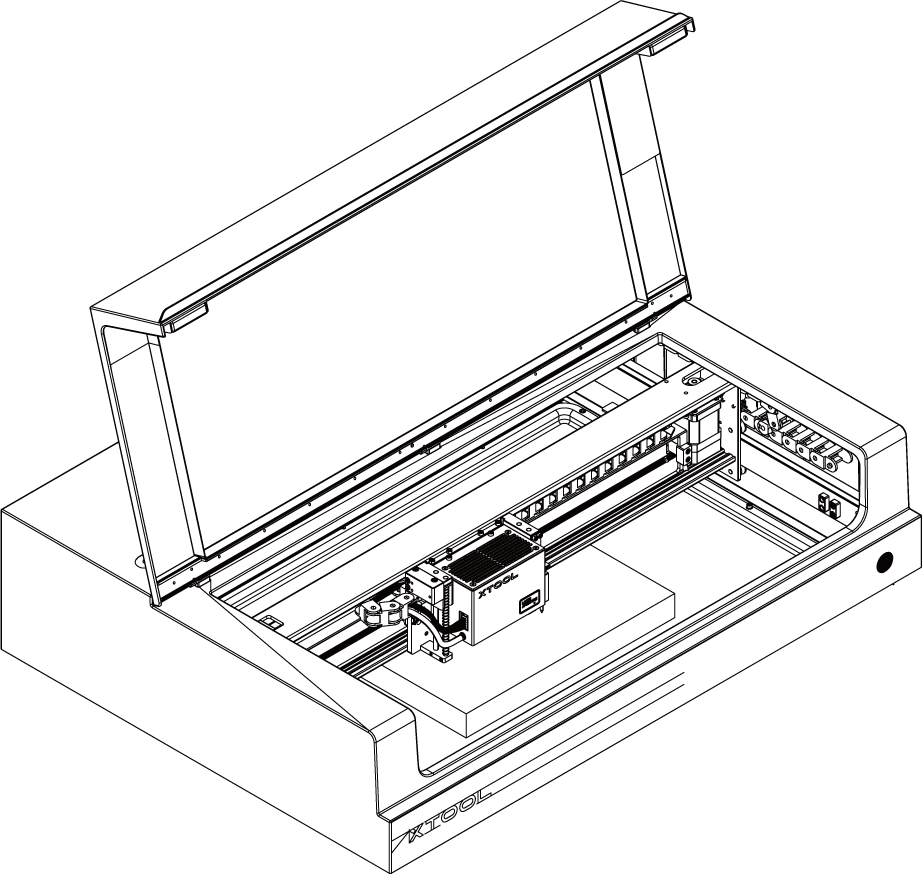

打开 xTool S1 的盖子，将需要加工的材料放置到底板上。
注意： 如需切割材料，建议先在底板上放置刀条或蜂窝板，再放置材料。这样，可以减轻材料背部熏黄，并保护底板。
关于使用刀条的详细说明，请查看“刀条”。
关于使用蜂窝板的详细说明，请查看：“蜂窝板”。
¶ 创建一个新项目
在 XCS 首页右上角，点击“+ 添加新项目”>“创建项目”。
提示： 若你 iPad 中保存有 XCS 项目文件，你可以点击“文件”，打开已有项目。
项目文件中包含了加工图案的设计和各项参数的设置。打开项目后，你可以直接走边框，然后开始加工；也可以调整图案设计和参数设置，然后再走边框，开始加工。
关于保存与使用项目文件的详情，请查看：xTool Creative Space。
¶ 选择加工模式和材料名称
（1）在 XCS 界面右侧，选择一个加工模式。此处我们以“底板平面加工”为例。
（2）点击“自定义材料”，在“官方耗材”或“自定义耗材”页签下选择你使用的材料，点击“确认”。
提示：
- 点击“更多”进入 xTool 耗材参数库可查找更多材料。
- 使用材料列表或耗材库中的材料，软件将根据材料类型自动设置加工参数。软件自动生成的参数对 xTool 官方材料应用效果最佳，你可以根据需要对参数进行调整。
- 如未找到对应的材料名称，可选择“自定义材料”。若选择了”自定义材料“，需手动设置加工参数。
- “自定义耗材”页签显示用户自主添加的加工材料。可以点击“+添加材料”进行加工，具体操作步骤请参考添加自定义材料。
（3）根据需要，选择开启或关闭“激光头位置”。
提示： 若开启“激光头位置”，则 XCS 将实时显示激光器在加工区域中的位置。画布中的红色十字即表示激光器位置，同时“激光头位置”参数下方显示激光器的坐标。
¶ 激光对焦
xTool S1 配备有距离传感器，可以自动测量激光器与材料表面的距离。你也可以手动测量和计算激光器与材料表面的距离，将得到的数值输入 XCS 中。加工时，xTool S1 将根据“距离”参数进行对焦。
¶ 自动测距
（1）移动激光器至材料上方，使定位光斑落于材料表面。
（2）在 XCS 界面右侧，点击“距离”参数中的
图标，xTool S1 将自动测量激光器到材料表面的距离。
注意： 自动测距前，确保距离传感器的探针处于未伸出的状态。
¶ 手动测距
（1）使用尺子测量材料上表面到激光器顶部的距离。
（2）将步骤（1）测量得到的数值减去 100 mm（3.937 英寸），把计算值输入 XCS 右侧的“距离”参数中。
¶ 画布中标记加工区域
（1）在 XCS 界面右侧，点击“开始标定”。
（2）根据目标加工区域的形状，选择合适的定位方式，然后点击“开始标定”。
（此处以“矩形”定位为例。）
（3）手动移动激光器，使红十字光斑落在目标加工区域的顶点处，然后按下设备按钮，记录该顶点位置。重复相同操作，直至完成所有定位点的记录。
.gif)
（4）在 XCS 中点击“结束标记”>“完成”，然后目标加工区域就会对应地在画布上被标记出来。
提示： 你还可以通过“拍照对位”功能，在画布中插入加工区域的照片，实现可视化对位。详细操作方法，请查看“使用S1的手机拍照上传定位功能”。
¶ 设计加工图案
提示： 画布中黑边方框内的区域为目标加工区域，你可以在标记区域内设计加工元素。
使用画布下方的工具，创建对象。你可以导入图像、插入图形、输入文字或绘制图案等。
提示：
- XCS 支持导入的图像格式：SVG、DXF、JPG、JPEG、PNG、BMP 等。
- 关于使用 XCS 设计加工图案的详细说明，请查看：xTool Creative Space。
¶ 设置加工参数
选中画布中的对象，然后在 XCS 界面右侧，为选中的对象设置加工参数。
注意：
设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
-
加工类型
- 雕刻： 支持位图。激光光束作用于材料表面，使材料表面的颜色发生改变，通过颜色的深浅变化形成位图图像。
- 线条雕刻： 支持矢量图文。激光光束沿着矢量对象的路径进行雕刻，形成的图像无内部填充。
- 填充雕刻： 支持矢量图文。激光光束雕刻矢量对象的整个表面区域，形成的图像有内部填充，但是无颜色深浅变化。
- 线条切割： 支持矢量图文。激光光束沿着矢量对象的路径进行切割，将材料切割成一定的形状。
-
参数方案
- 若你之前已保存过相同类型材料的参数方案，可直接应用保存的方案。
- 若没有可用的方案，可选择“自定义参数”，然后点击”参数面板“按钮，手动设置参数。
-
参数面板
选择“自定义参数”后，点击“参数面板”按钮，可为选中的对象设置加工参数。
提示： 关于各个参数的具体含义，请查看：xTool Creative Space。
¶ 预览加工区域
走边框，即激光光斑将沿着加工对象的边缘移动，使你能够在材料表面预览加工区域。具体操作步骤如下：
（1）在软件右上角，点击“走边框”旁边的设置图标，设置走边框速度。
提示：
- 点击弹窗右侧的方向键可以移动激光器。
- 另外三个参数用于移动控制。
- XY移动速度：点击方向键后，激光器在 XY 方向上的移动速度；
- XY移动距离：点击方向键后，激光器在 XY 方向上的移动距离；
- Z移动距离：点击方向键后，激光器在 Z 方向上的移动距离。
（2）关闭 xTool S1 的盖子，在 XCS 上点击“走边框”。在设备上按下按钮，开始走边框。激光光斑将沿着加工图案的边缘移动，你可以在材料表面预览加工区域。
（3）确认加工区域后，点击“结束”。如果加工区域不理想，你可以调整材料位置或画布中的元素，然后重新走边框进行预览。
¶ 开始加工
（1）在 XCS 右上角，点击“加工”按钮。
（2）进行加工预览。
点击左下角的
按钮，可观看加工路径模拟动画。在按钮右侧，你还可以设置“移动路径”的开启与关闭，以及动画速度的快慢等。
（3）在 XCS 中点击“开始”。XCS 显示“就绪”后，关闭 xTool S1 的盖子，然后在 xTool S1 上按下按钮，开始加工。
提示： 加工过程中，如需暂停加工，可在 xTool S1 上短按按钮；如需终止加工，可在 xTool S1 上长按按钮。
